Кріпильний пристрій
Формула / Реферат
Кріпильний пристрій, що містить демпфер, два засоби кріплення, шпильку, при цьому два засоби кріплення та шпильку закріплено на демпфері, який відрізняється тим, що додатково містить упорну шайбу, закріплюючу муфту, вісь, два ексцентрики з важелями, при цьому упорну шайбу розміщено на закріплюючій муфті, а два ексцентрики з важелями шарнірно з'єднано з закріплюючою муфтою за допомогою осі, причому шпильку виконано у вигляді вилки з упорами.
Текст

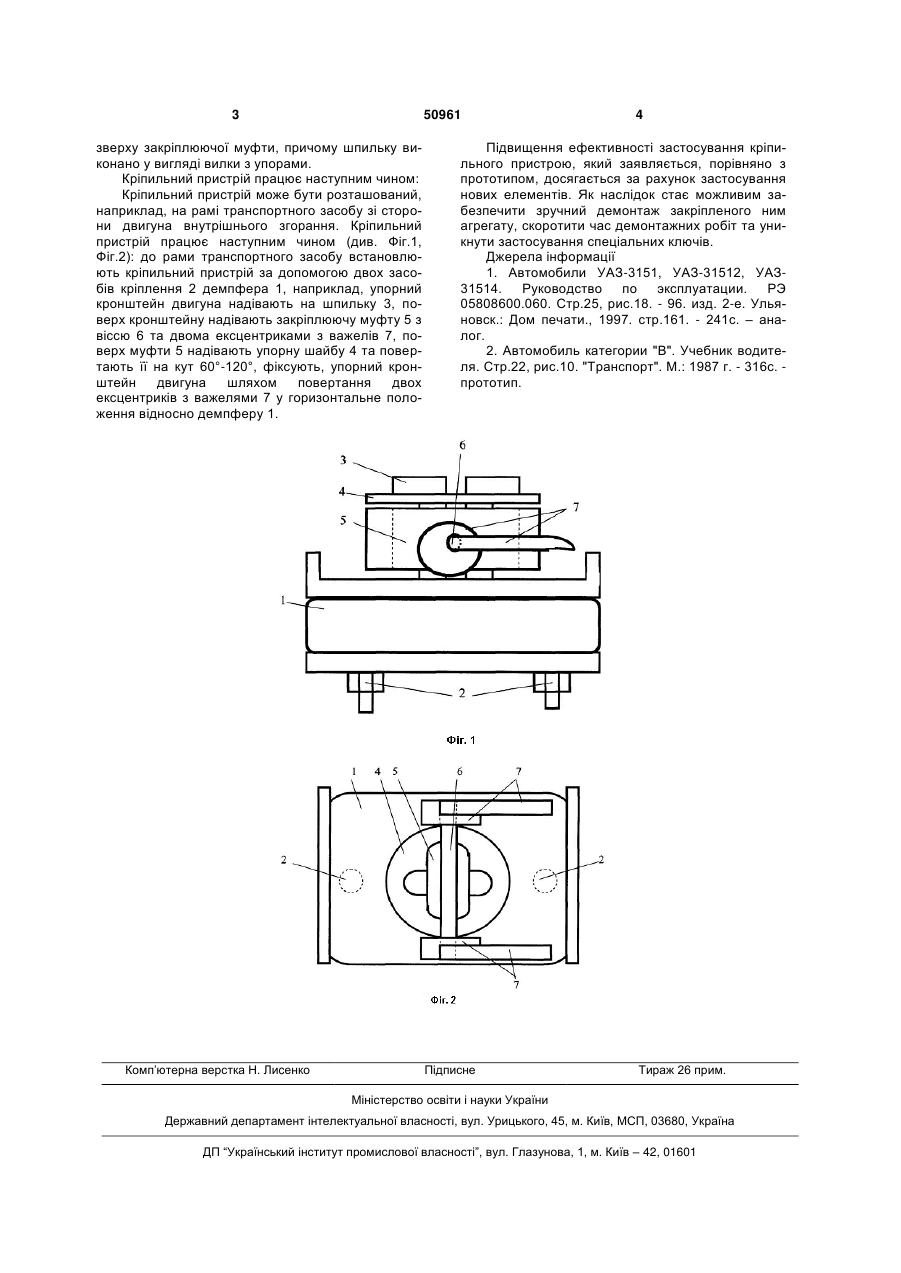

Кріпильний пристрій, що містить демпфер, два засоби кріплення, шпильку, при цьому два 3 50961 зверху закріплюючої муфти, причому шпильку виконано у вигляді вилки з упорами. Кріпильний пристрій працює наступним чином: Кріпильний пристрій може бути розташований, наприклад, на рамі транспортного засобу зі сторони двигуна внутрішнього згорання. Кріпильний пристрій працює наступним чином (див. Фіг.1, Фіг.2): до рами транспортного засобу встановлюють кріпильний пристрій за допомогою двох засобів кріплення 2 демпфера 1, наприклад, упорний кронштейн двигуна надівають на шпильку 3, поверх кронштейну надівають закріплюючу муфту 5 з віссю 6 та двома ексцентриками з важелів 7, поверх муфти 5 надівають упорну шайбу 4 та повертають її на кут 60°-120°, фіксують, упорний кронштейн двигуна шляхом повертання двох ексцентриків з важелями 7 у горизонтальне положення відносно демпферу 1. Комп’ютерна верстка Н. Лиcенко 4 Підвищення ефективності застосування кріпильного пристрою, який заявляється, порівняно з прототипом, досягається за рахунок застосування нових елементів. Як наслідок стає можливим забезпечити зручний демонтаж закріпленого ним агрегату, скоротити час демонтажних робіт та уникнути застосування спеціальних ключів. Джерела інформації 1. Автомобили УАЗ-3151, УАЗ-31512, УАЗ31514. Руководство по эксплуатации. РЭ 05808600.060. Стр.25, рис.18. - 96. изд. 2-е. Ульяновск.: Дом печати., 1997. стр.161. - 241с. – аналог. 2. Автомобиль категории "В". Учебник водителя. Стр.22, рис.10. "Транспорт". М.: 1987 г. - 316с. прототип. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFixation device
Автори англійськоюAndriievskyi Andrii Petrovych
Назва патенту російськоюКрепежное устройство
Автори російськоюАндриевский Андрей Петрович
МПК / Мітки
МПК: F02C 7/20
Мітки: пристрій, кріпильний
