Універсальний кріпильний поворотно-похилий вузол

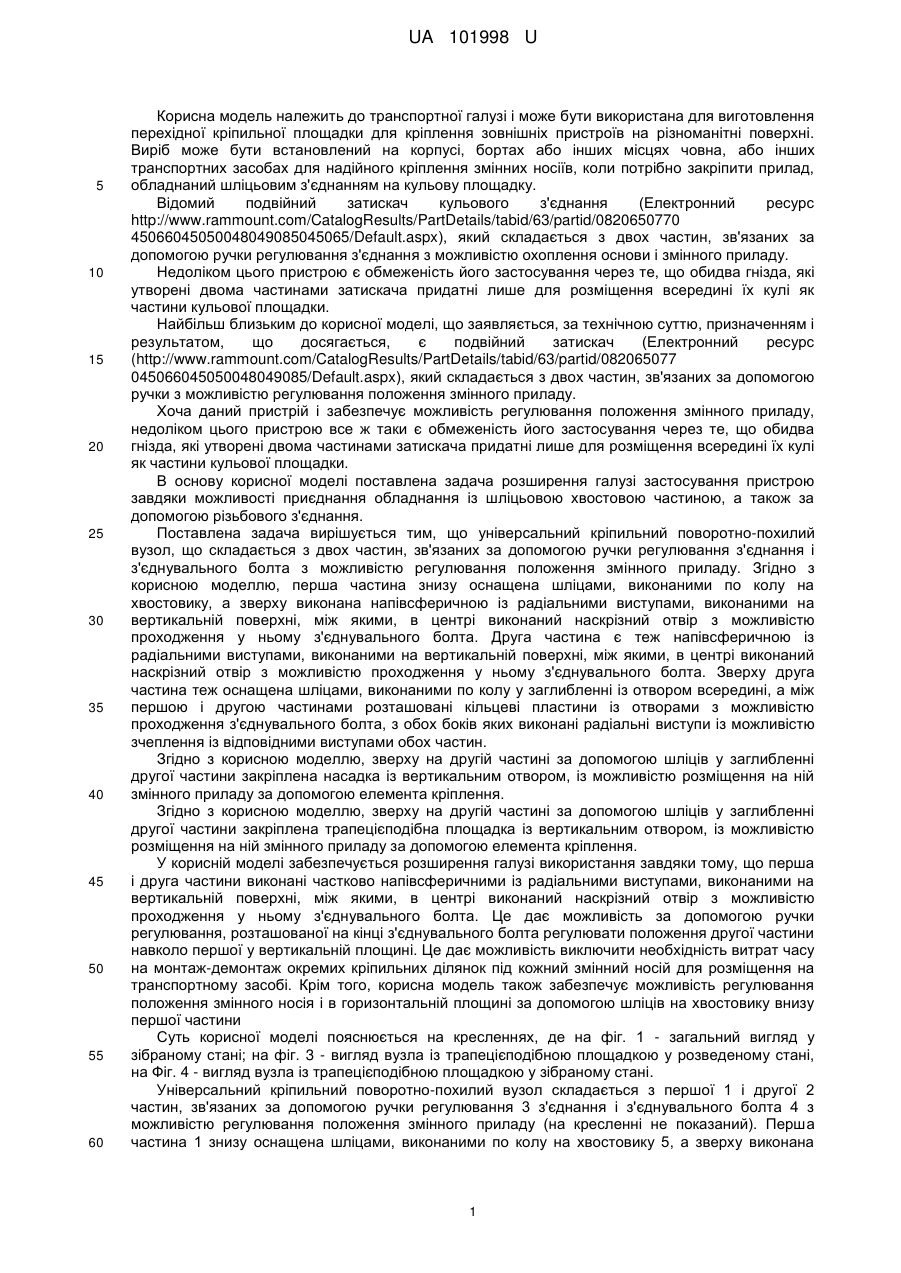

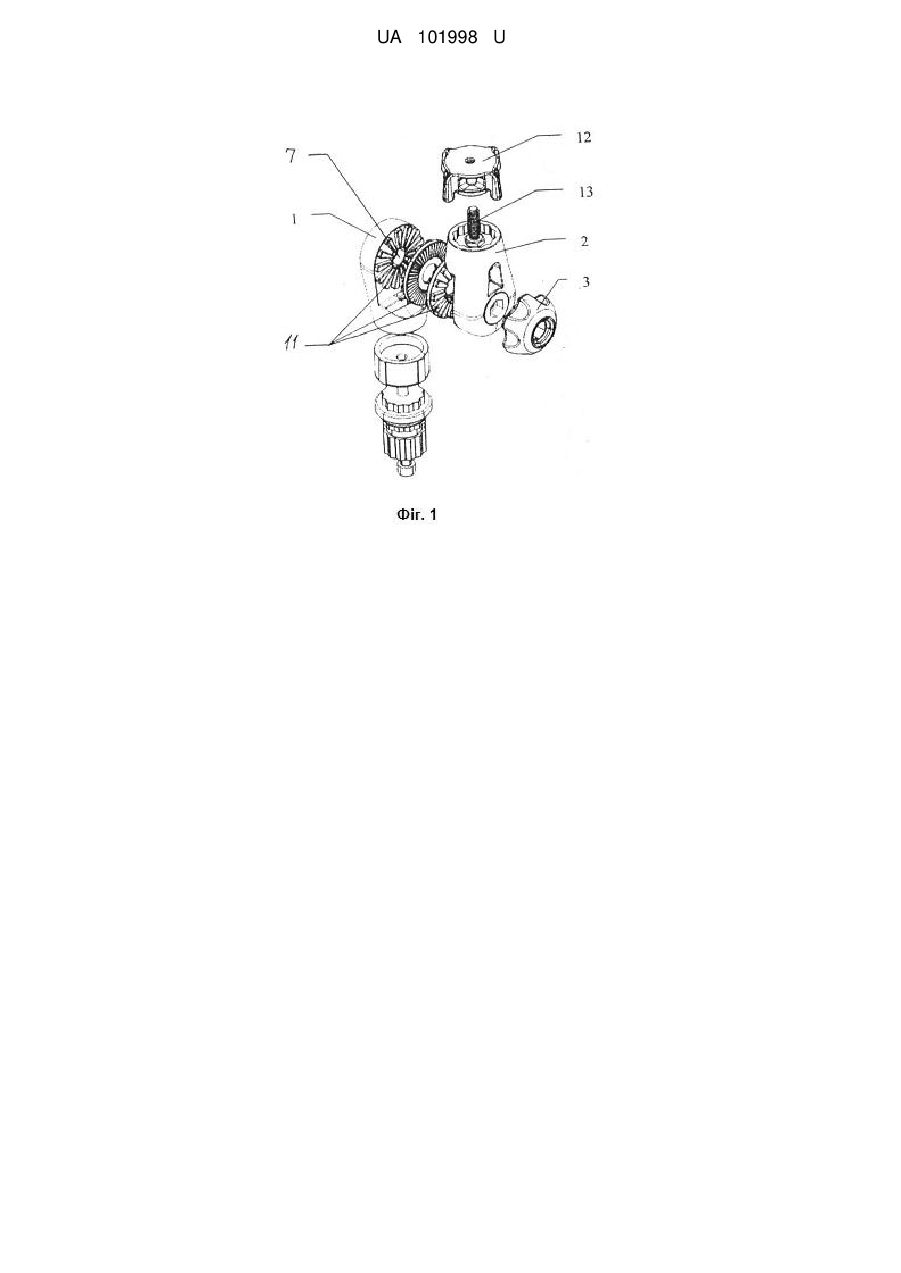

Реферат: UA 101998 U UA 101998 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до транспортної галузі і може бути використана для виготовлення перехідної кріпильної площадки для кріплення зовнішніх пристроїв на різноманітні поверхні. Виріб може бути встановлений на корпусі, бортах або інших місцях човна, або інших транспортних засобах для надійного кріплення змінних носіїв, коли потрібно закріпити прилад, обладнаний шліцьовим з'єднанням на кульову площадку. Відомий подвійний затискач кульового з'єднання (Електронний ресурс http://www.rammount.com/CatalogResults/PartDetails/tabid/63/partid/0820650770 45066045050048049085045065/Default.aspx), який складається з двох частин, зв'язаних за допомогою ручки регулювання з'єднання з можливістю охоплення основи і змінного приладу. Недоліком цього пристрою є обмеженість його застосування через те, що обидва гнізда, які утворені двома частинами затискача придатні лише для розміщення всередині їх кулі як частини кульової площадки. Найбільш близьким до корисної моделі, що заявляється, за технічною суттю, призначенням і результатом, що досягається, є подвійний затискач (Електронний ресурс (http://www.rammount.com/CatalogResults/PartDetails/tabid/63/partid/082065077 045066045050048049085/Default.aspx), який складається з двох частин, зв'язаних за допомогою ручки з можливістю регулювання положення змінного приладу. Хоча даний пристрій і забезпечує можливість регулювання положення змінного приладу, недоліком цього пристрою все ж таки є обмеженість його застосування через те, що обидва гнізда, які утворені двома частинами затискача придатні лише для розміщення всередині їх кулі як частини кульової площадки. В основу корисної моделі поставлена задача розширення галузі застосування пристрою завдяки можливості приєднання обладнання із шліцьовою хвостовою частиною, а також за допомогою різьбового з'єднання. Поставлена задача вирішується тим, що універсальний кріпильний поворотно-похилий вузол, що складається з двох частин, зв'язаних за допомогою ручки регулювання з'єднання і з'єднувального болта з можливістю регулювання положення змінного приладу. Згідно з корисною моделлю, перша частина знизу оснащена шліцами, виконаними по колу на хвостовику, а зверху виконана напівсферичною із радіальними виступами, виконаними на вертикальній поверхні, між якими, в центрі виконаний наскрізний отвір з можливістю проходження у ньому з'єднувального болта. Друга частина є теж напівсферичною із радіальними виступами, виконаними на вертикальній поверхні, між якими, в центрі виконаний наскрізний отвір з можливістю проходження у ньому з'єднувального болта. Зверху друга частина теж оснащена шліцами, виконаними по колу у заглибленні із отвором всередині, а між першою і другою частинами розташовані кільцеві пластини із отворами з можливістю проходження з'єднувального болта, з обох боків яких виконані радіальні виступи із можливістю зчеплення із відповідними виступами обох частин. Згідно з корисною моделлю, зверху на другій частині за допомогою шліців у заглибленні другої частини закріплена насадка із вертикальним отвором, із можливістю розміщення на ній змінного приладу за допомогою елемента кріплення. Згідно з корисною моделлю, зверху на другій частині за допомогою шліців у заглибленні другої частини закріплена трапецієподібна площадка із вертикальним отвором, із можливістю розміщення на ній змінного приладу за допомогою елемента кріплення. У корисній моделі забезпечується розширення галузі використання завдяки тому, що перша і друга частини виконані частково напівсферичними із радіальними виступами, виконаними на вертикальній поверхні, між якими, в центрі виконаний наскрізний отвір з можливістю проходження у ньому з'єднувального болта. Це дає можливість за допомогою ручки регулювання, розташованої на кінці з'єднувального болта регулювати положення другої частини навколо першої у вертикальній площині. Це дає можливість виключити необхідність витрат часу на монтаж-демонтаж окремих кріпильних ділянок під кожний змінний носій для розміщення на транспортному засобі. Крім того, корисна модель також забезпечує можливість регулювання положення змінного носія і в горизонтальній площині за допомогою шліців на хвостовику внизу першої частини Суть корисної моделі пояснюється на кресленнях, де на фіг. 1 - загальний вигляд у зібраному стані; на фіг. 3 - вигляд вузла із трапецієподібною площадкою у розведеному стані, на Фіг. 4 - вигляд вузла із трапецієподібною площадкою у зібраному стані. Універсальний кріпильний поворотно-похилий вузол складається з першої 1 і другої 2 частин, зв'язаних за допомогою ручки регулювання 3 з'єднання і з'єднувального болта 4 з можливістю регулювання положення змінного приладу (на кресленні не показаний). Перша частина 1 знизу оснащена шліцами, виконаними по колу на хвостовику 5, а зверху виконана 1 UA 101998 U 5 10 15 20 25 30 напівсферичною із радіальними виступами 6, виконаними на вертикальній поверхні, між якими, в центрі виконаний наскрізний отвір 7 з можливістю проходження у ньому з'єднувального болта 4 (див. Фіг. 1 - Фіг. 4). Друга частина 2 є теж напівсферичною із радіальними виступами 8, виконаними на вертикальній поверхні, між якими, в центрі виконаний наскрізний отвір з можливістю проходження у ньому з'єднувального болта 4. Зверху друга частина 2 теж оздоблена шліцами 9, виконаними по колу у заглибленні із отвором всередині, а між першою 1 і другою 2 частинами розташовані кільцеві пластини 10 із отворами з можливістю проходження з'єднувального 4 болта 4, з обох боків яких виконані радіальні виступи 11 із можливістю зчеплення із відповідними виступами обох частин. Зверху на другій частині 2 за допомогою шліців 9 у заглибленні другої частини 2 може бути закріплена насадка 12 із вертикальним отвором, із можливістю розміщення на ній змінного приладу за допомогою елемента кріплення 13 (див. Фіг. 1- Фіг. 2). Зверху на другій частині за допомогою шліців у заглибленні другої частини може бути закріплена трапецієподібна площадка 14 із вертикальним отвором, із можливістю розміщення на ній змінного приладу за допомогою елемента кріплення 15 (див. Фіг. 3 - Фіг. 4). Пристрій використовується наступним чином. Вузол розміщують на човні за допомогою хвостовика. Для регулювання положення змінного носія на борту транспортного засобу, розводять частини тримача за допомогою ручки, яка разом із з'єднувальним болтом дозволяє регулювати зазор (відстань) між обома частинами шляхом її повороту. Радіальні виступи першої і другої частин дозволяють надійно зафіксувати частини між собою за допомогою ручки регулювання, розташованої на кінці з'єднувального болта, регулювати положення другої частини навколо першої у вертикальній площині. Це дає можливість виключити необхідність витрат часу на монтаж-демонтаж окремих кріпильних ділянок під кожний змінний носій для розміщення на транспортному засобі. Корисна модель також забезпечує можливість регулювання положення змінного носія і в горизонтальній площині за допомогою шліців на хвостовику внизу першої частини. Змінний носій розміщують за допомогою болта, з'єднуючи із насадкою, або розміщують у центральному вертикальному отворі у трапецієподібній площадці. Таким чином, корисна модель дозволяє розширити галузь застосування пристрою і виключити необхідність витрат часу на монтаж-демонтаж окремих кріплень для розміщення змінного носія на транспортному засобі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 1. Універсальний кріпильний поворотно-похилий вузол, що складається з двох частин, зв'язаних за допомогою ручки регулювання з'єднання і з'єднувального болта з можливістю регулювання положення змінного приладу, який відрізняється тим, що перша частина знизу оснащена шліцами, виконаними по колу на хвостовику, а зверху виконана напівсферичною із радіальними виступами, виконаними на вертикальній поверхні, між якими, в центрі виконаний наскрізний отвір з можливістю проходження у ньому з'єднувального болта, а друга частина є теж напівсферичною із радіальними виступами, виконаними на вертикальній поверхні, між якими, в центрі виконаний наскрізний отвір з можливістю проходження у ньому з'єднувального болта, причому зверху друга частина теж оснащена шліцами, виконаними по колу у заглибленні із отвором всередині, а між першою і другою частинами розташовані кільцеві пластини із отворами з можливістю проходження з'єднувального болта, з обох боків яких виконані радіальні виступи із можливістю зчеплення із відповідними виступами обох частин. 2. Універсальний кріпильний поворотно-похилий вузол за п. 1, який відрізняється тим, що зверху на другій частині за допомогою шліців у заглибленні другої частини закріплена насадка із вертикальним отвором, із можливістю розміщення на ній змінного приладу за допомогою елемента кріплення. 3. Універсальний кріпильний поворотно-похилий вузол за п. 1, який відрізняється тим, що зверху на другій частині за допомогою шліців у заглибленні другої частини закріплена трапецієподібна площадка із вертикальним отвором, із можливістю розміщення на ній змінного приладу за допомогою елемента кріплення. 2 UA 101998 U 3 UA 101998 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
