Склопакет

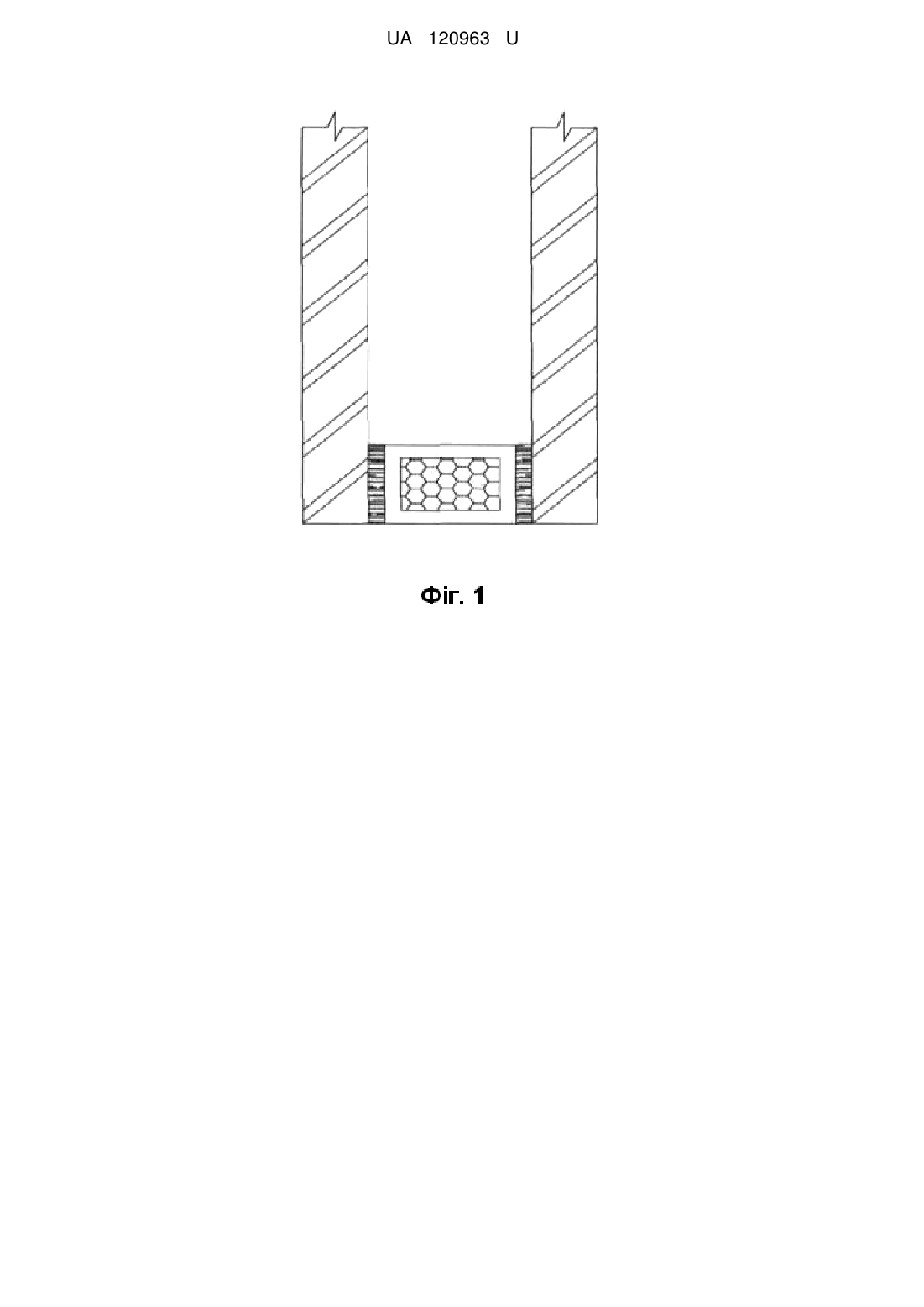

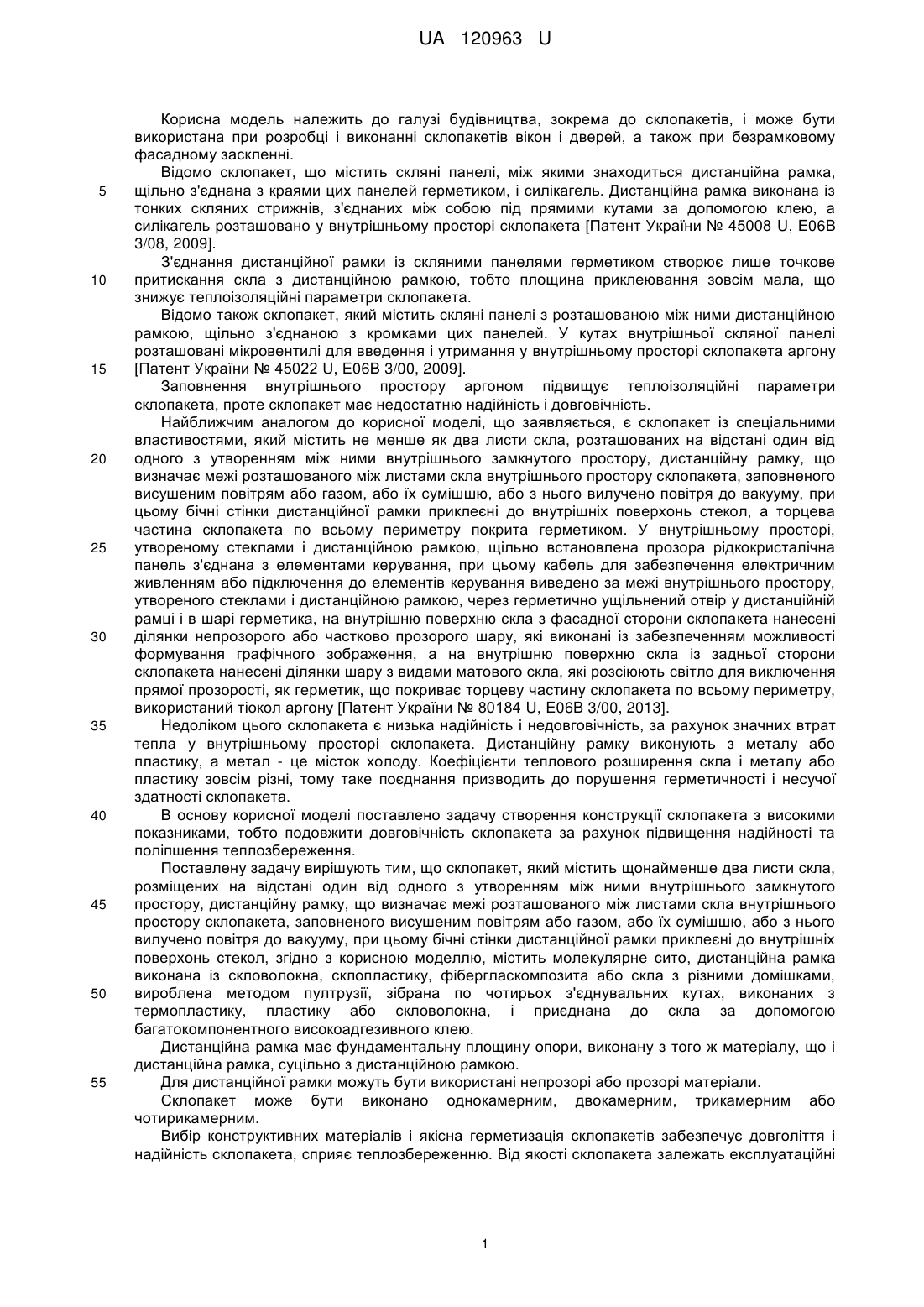

Реферат: Склопакет містить щонайменше два листи скла, розміщених на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, дистанційну рамку, що визначає межі розташованого між листами скла внутрішнього простору склопакета, заповненого висушеним повітрям або газом, або їх сумішшю, або з нього вилучено повітря до вакууму, при цьому бічні стінки дистанційної рамки приклеєні до внутрішніх поверхонь стекол. Містить молекулярне сито, дистанційна рамка виконана із скловолокна, склопластику, фібергласкомпозита або скла з різними домішками, вироблена методом пултрузії, зібрана по чотирьох з'єднувальних кутах, виконаних з термопластику, пластику або скловолокна і приєднана до скла за допомогою багатокомпонентного високоадгезивного клею. UA 120963 U (12) UA 120963 U UA 120963 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва, зокрема до склопакетів, і може бути використана при розробці і виконанні склопакетів вікон і дверей, а також при безрамковому фасадному заскленні. Відомо склопакет, що містить скляні панелі, між якими знаходиться дистанційна рамка, щільно з'єднана з краями цих панелей герметиком, і силікагель. Дистанційна рамка виконана із тонких скляних стрижнів, з'єднаних між собою під прямими кутами за допомогою клею, а силікагель розташовано у внутрішньому просторі склопакета [Патент України № 45008 U, E06B 3/08, 2009]. З'єднання дистанційної рамки із скляними панелями герметиком створює лише точкове притискання скла з дистанційною рамкою, тобто площина приклеювання зовсім мала, що знижує теплоізоляційні параметри склопакета. Відомо також склопакет, який містить скляні панелі з розташованою між ними дистанційною рамкою, щільно з'єднаною з кромками цих панелей. У кутах внутрішньої скляної панелі розташовані мікровентилі для введення і утримання у внутрішньому просторі склопакета аргону [Патент України № 45022 U, E06B 3/00, 2009]. Заповнення внутрішнього простору аргоном підвищує теплоізоляційні параметри склопакета, проте склопакет має недостатню надійність і довговічність. Найближчим аналогом до корисної моделі, що заявляється, є склопакет із спеціальними властивостями, який містить не менше як два листи скла, розташованих на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, дистанційну рамку, що визначає межі розташованого між листами скла внутрішнього простору склопакета, заповненого висушеним повітрям або газом, або їх сумішшю, або з нього вилучено повітря до вакууму, при цьому бічні стінки дистанційної рамки приклеєні до внутрішніх поверхонь стекол, а торцева частина склопакета по всьому периметру покрита герметиком. У внутрішньому просторі, утвореному стеклами і дистанційною рамкою, щільно встановлена прозора рідкокристалічна панель з'єднана з елементами керування, при цьому кабель для забезпечення електричним живленням або підключення до елементів керування виведено за межі внутрішнього простору, утвореного стеклами і дистанційною рамкою, через герметично ущільнений отвір у дистанційній рамці і в шарі герметика, на внутрішню поверхню скла з фасадної сторони склопакета нанесені ділянки непрозорого або частково прозорого шару, які виконані із забезпеченням можливості формування графічного зображення, а на внутрішню поверхню скла із задньої сторони склопакета нанесені ділянки шару з видами матового скла, які розсіюють світло для виключення прямої прозорості, як герметик, що покриває торцеву частину склопакета по всьому периметру, використаний тіокол аргону [Патент України № 80184 U, E06B 3/00, 2013]. Недоліком цього склопакета є низька надійність і недовговічність, за рахунок значних втрат тепла у внутрішньому просторі склопакета. Дистанційну рамку виконують з металу або пластику, а метал - це місток холоду. Коефіцієнти теплового розширення скла і металу або пластику зовсім різні, тому таке поєднання призводить до порушення герметичності і несучої здатності склопакета. В основу корисної моделі поставлено задачу створення конструкції склопакета з високими показниками, тобто подовжити довговічність склопакета за рахунок підвищення надійності та поліпшення теплозбереження. Поставлену задачу вирішують тим, що склопакет, який містить щонайменше два листи скла, розміщених на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, дистанційну рамку, що визначає межі розташованого між листами скла внутрішнього простору склопакета, заповненого висушеним повітрям або газом, або їх сумішшю, або з нього вилучено повітря до вакууму, при цьому бічні стінки дистанційної рамки приклеєні до внутрішніх поверхонь стекол, згідно з корисною моделлю, містить молекулярне сито, дистанційна рамка виконана із скловолокна, склопластику, фібергласкомпозита або скла з різними домішками, вироблена методом пултрузії, зібрана по чотирьох з'єднувальних кутах, виконаних з термопластику, пластику або скловолокна, і приєднана до скла за допомогою багатокомпонентного високоадгезивного клею. Дистанційна рамка має фундаментальну площину опори, виконану з того ж матеріалу, що і дистанційна рамка, суцільно з дистанційною рамкою. Для дистанційної рамки можуть бути використані непрозорі або прозорі матеріали. Склопакет може бути виконано однокамерним, двокамерним, трикамерним або чотирикамерним. Вибір конструктивних матеріалів і якісна герметизація склопакетів забезпечує довголіття і надійність склопакета, сприяє теплозбереженню. Від якості склопакета залежать експлуатаційні 1 UA 120963 U 5 10 15 20 25 30 35 40 властивості конструкції в цілому і загальний вигляд вікна, комфорт всередині приміщення, витрати на опалення. Склопакет, що заявляється, як склопакет з двома або декількома шибками працює як система склоблока і може передавати навантаження від зовнішнього скла до внутрішнього за допомогою дистанційних рамок і багатокомпонентного високоадгезивного клею. Склопакет має високу стійкість до виходу інертного газу. Теплоізоляційні параметри склопакета збільшені за рахунок заповнення внутрішнього простору склопакета вакуумом або висушеним повітрям або газом, або їх сумішшю. Суть корисної моделі пояснюється кресленням, де: на Фіг. 1 зображено склопакет однокамерний без фундаментальної площини опори, в розрізі; на Фіг. 2 - склопакет двокамерний без фундаментальної площини опори, в розрізі; на Фіг. 3 - склопакет трикамерний без фундаментальної площини опори, в розрізі; на Фіг. 4 - склопакет однокамерний з фундаментальною площиною опори, в розрізі; на Фіг. 5 - склопакет двокамерний з фундаментальною площиною опори, в розрізі; на Фіг. 6 - склопакет трикамерний з фундаментальною площиною опори, в розрізі. Склопакет містить щонайменше два листи скла 1, що розміщені на відстані один від одного з утворенням між ними внутрішнього замкнутого простору 2, молекулярне сито 3, дистанційну рамку 4, що визначає межі розташованого між листами скла 1 внутрішнього простору 2 склопакета, заповненого висушеним повітрям або газом, або їх сумішшю, або з нього вилучено повітря до вакууму. Дистанційна рамка 4 виконана із скловолокна, склопластику, фібергласкомпозита або скла з різними домішками, вироблена методом пултрузії, зібрана по чотирьох з'єднувальних кутах, виконаних з термопластику, пластику або скловолокна, і приєднана високоадгезивного клею 5. Дистанцідо скла за допомогою багатокомпонентного високоадгезійна рамка 4 може мати фундаментальну площину 6 опори, виконану з того ж матеріалу, що і дистанційна рамка, суцільно з дистанційною рамкою 4. Для дистанційної рамки використані непрозорі або прозорі матеріали. Склопакет виконано однокамерним, двокамерним, трикамерним або чотирикамерним. Склопакет виготовляють наступним чином. Щонайменше два листи скла 1 (Фіг. 1, Фіг. 2, Фіг. 3) розміщують на відстані один від одного з утворенням між ними внутрішнього замкнутого простору 2. Між листами скла 1 розташовують дистанційну рамку 4, всередині якої є молекулярне сито 3 і яка визначає межі розташованого між листами скла 1 внутрішнього простору 2 склопакета. Дистанційну рамку 4 збирають по чотирьох з'єднувальних кутах і приєднують до скла за допомогою багатокомпонентного високоадгезивного клею 5. Внутрішній простір 2 склопакета заповнюють висушеним повітрям або газом, або їх сумішшю, або з нього вилучають повітря до вакууму. Дистанційну рамку 4 можуть виконувати з фундаментальною площиною 6 опори, суцільною з дистанційною рамкою 4 (Фіг. 4, фіг. 5, Фіг. 6). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Склопакет, який містить щонайменше два листи скла, розміщених на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, дистанційну рамку, що визначає межі розташованого між листами скла внутрішнього простору склопакета, заповненого висушеним повітрям або газом, або їх сумішшю, або з нього вилучено повітря до вакууму, при цьому бічні стінки дистанційної рамки приклеєні до внутрішніх поверхонь стекол, який відрізняється тим, що містить молекулярне сито, дистанційна рамка виконана із скловолокна, склопластику, фібергласкомпозита або скла з різними домішками, вироблена методом пултрузії, зібрана по чотирьох з'єднувальних кутах, виконаних з термопластику, пластику або скловолокна і приєднана до скла за допомогою багатокомпонентного високоадгезивного клею. 2. Склопакет за п. 1, який відрізняється тим, що дистанційна рамка має фундаментальну площину опори, виконану з того ж матеріалу, що і дистанційна рамка, суцільно з дистанційною рамкою. 3. Склопакет за п. 1, який відрізняється тим, що для дистанційної рамки використані непрозорі або прозорі матеріали. 4. Склопакет за п. 1, який відрізняється тим, що його виконано однокамерним, двокамерним, трикамерним або чотирикамерним. 2 UA 120963 U 3 UA 120963 U 4 UA 120963 U 5 UA 120963 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
