Склопакет

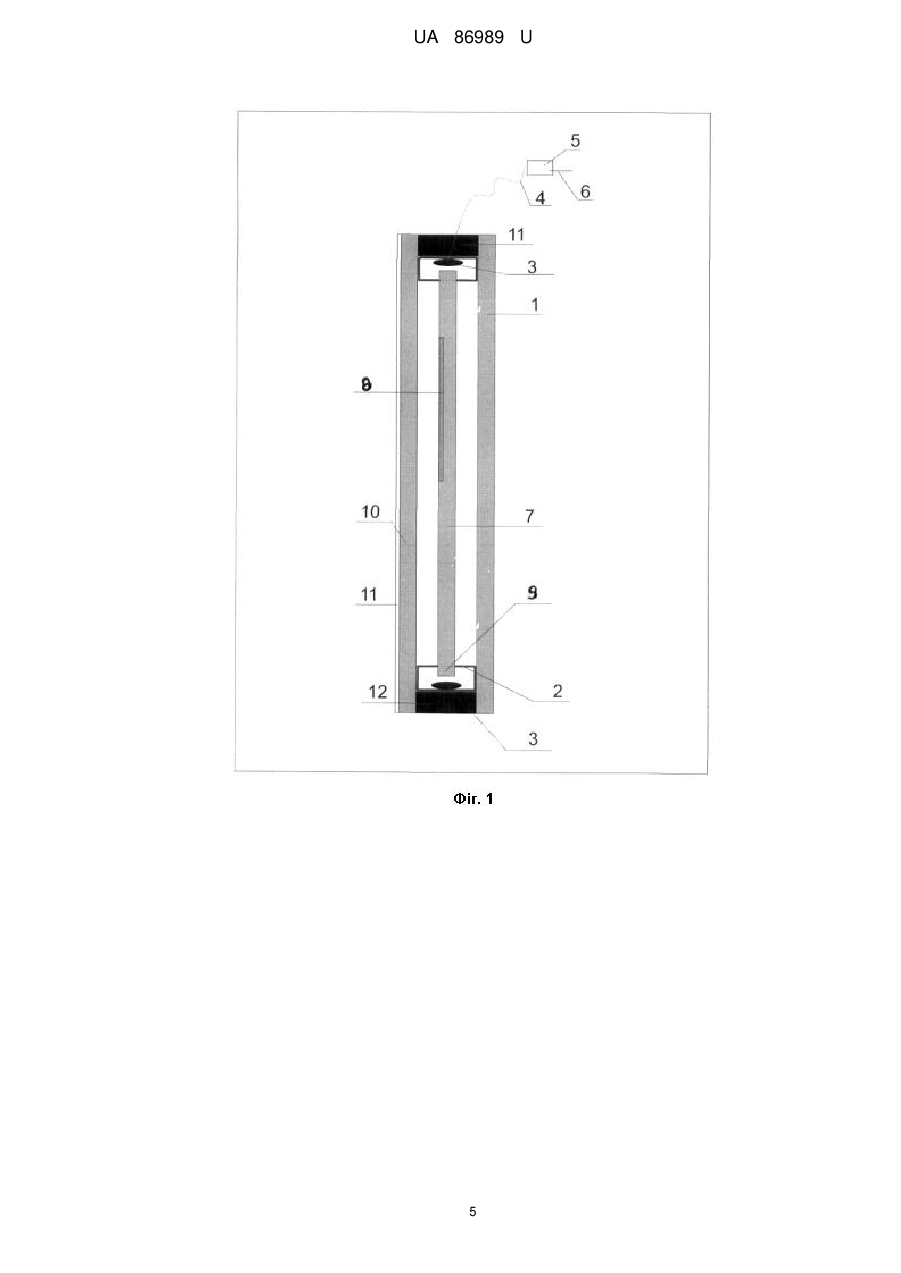

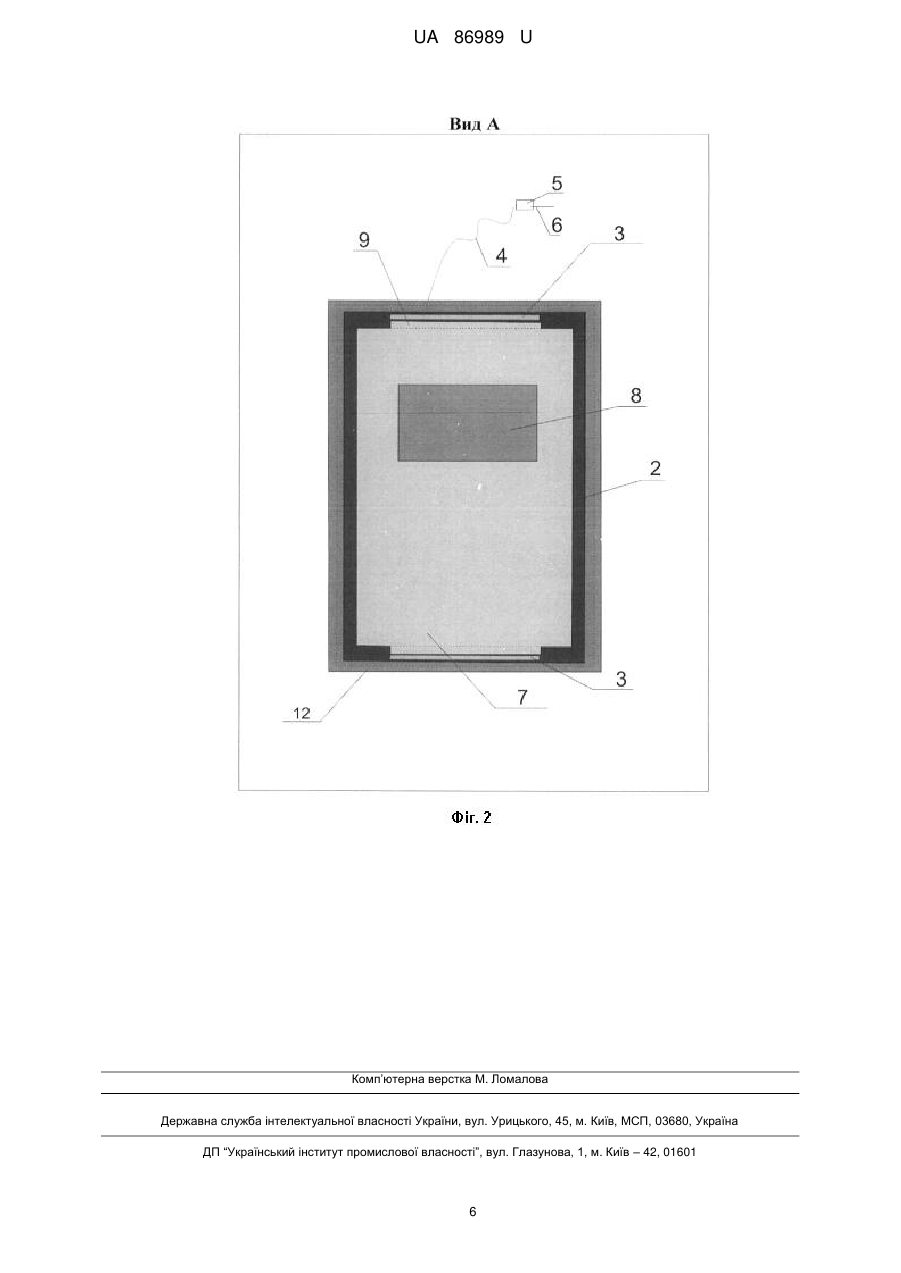

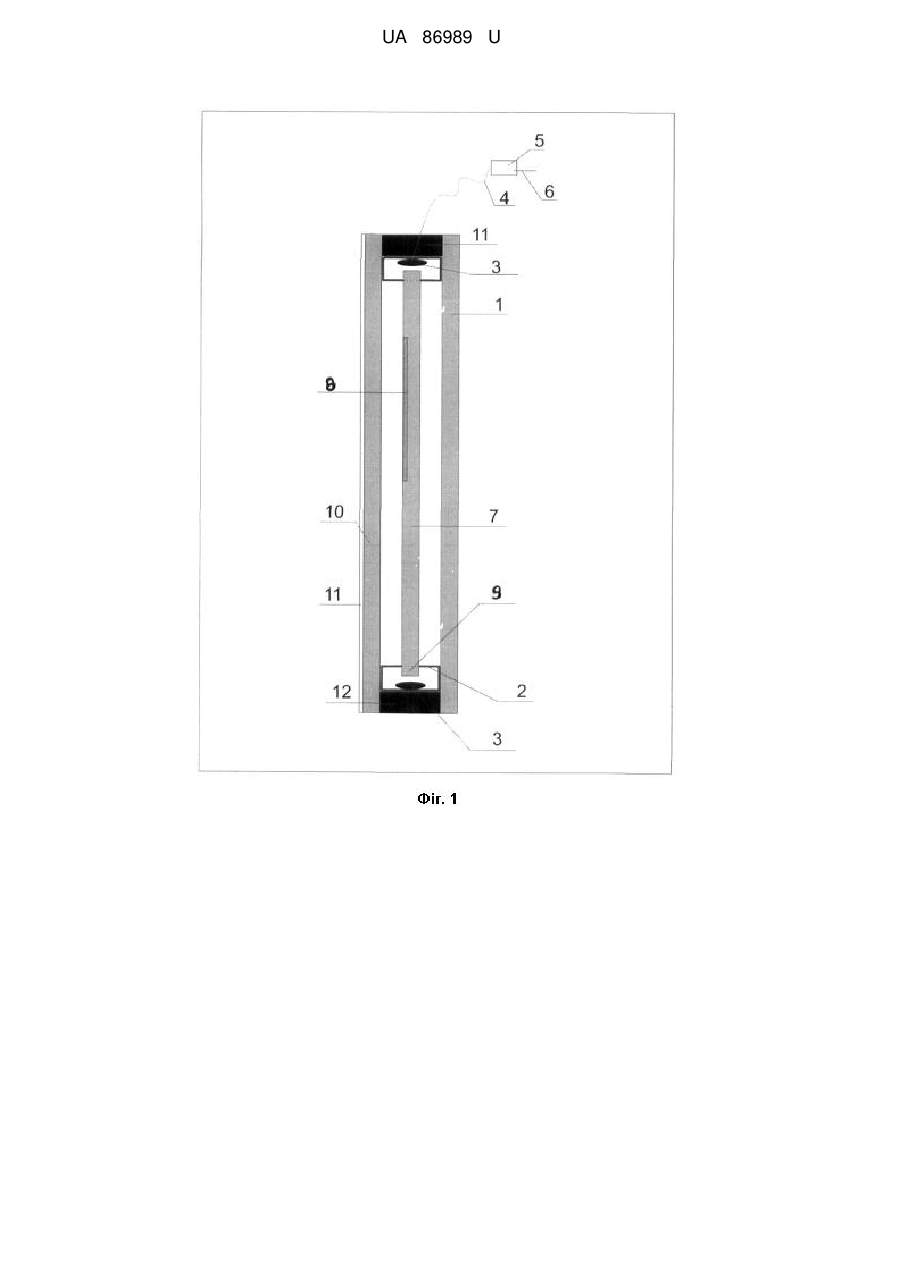

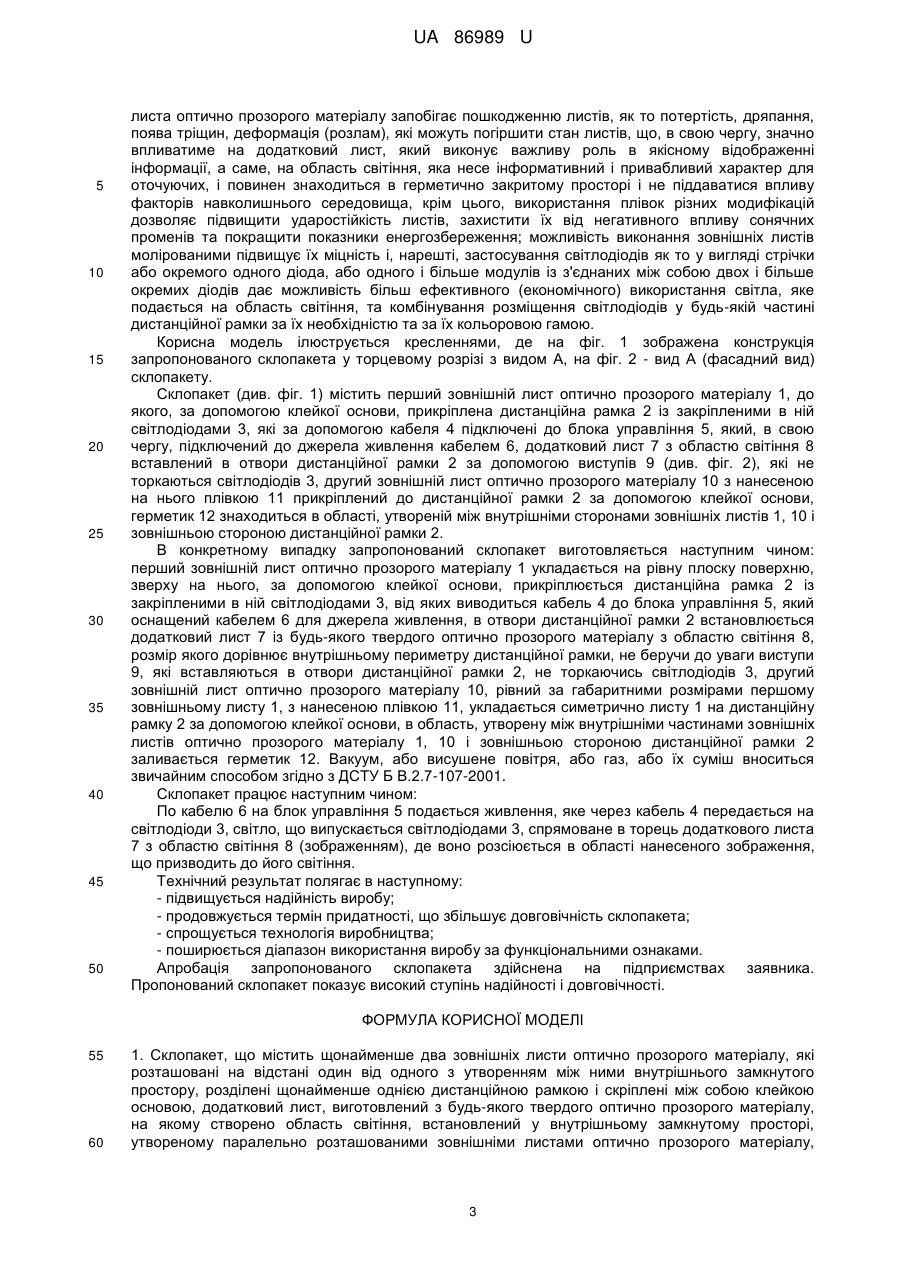

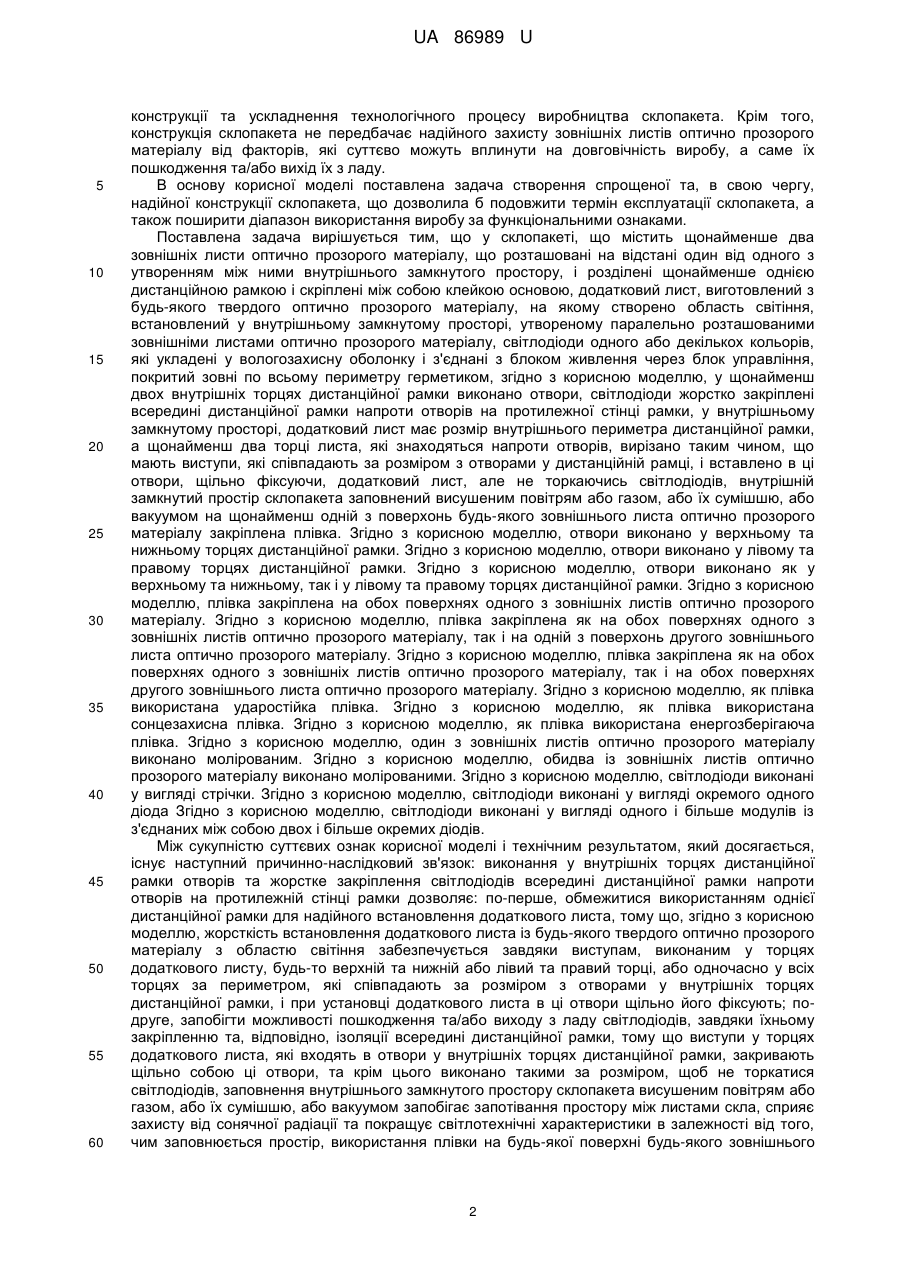

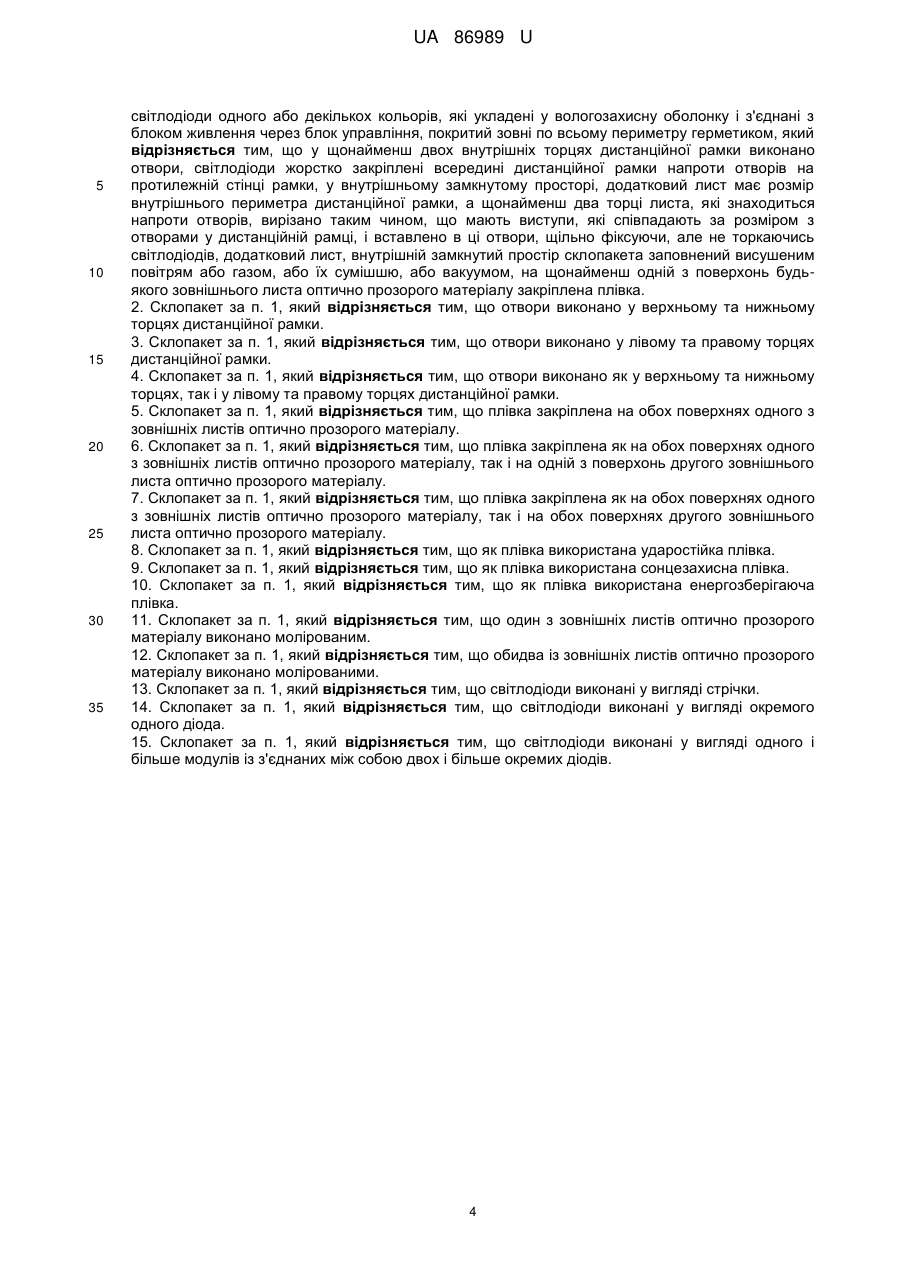

Реферат: UA 86989 U UA 86989 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме до області світлопрозорих конструкцій склопакетів, які використовуються при склінні будівель і споруд, а також при фасадному склінні малих архітектурних форм, використання склопакетів як перегородок в офісних будівлях, в холодильниках і шафах для охолодження напоїв і продуктів харчування, у тому числі як засіб для рекламних носіїв, де вони можуть використовуватися для інформування населення в рекламно-комерційних цілях для просування товарів і послуг, стимулювання збуту та збільшення обсягів продажів. Відомий склопакет з художнім вітражем (див. патент РФ № 48325, 10.10.2005). Зазначений склопакет виконаний з двох листів прозорого скла і листа художнього вітража, що мають рівну товщину. Між листами розміщені дистанційні рамки, що утворюють об'єм. По периметру склопакета розміщений герметик. Недоліком вказаного склопакета з художнім вітражем є обмежений час видимості вітража (у темний час доби його не видно), а також те, що художня виразність в темний час доби відсутня. Відома корисна модель "Стеклопакет со световодами" (див. патент РФ № 96597, від 05.04.2010 p.), що містить щонайменше два листи оптично прозорого матеріалу, розділених дистанційною рамкою і скріплених по периметру герметиком, характеризується тим, що до одного або кількох із зазначених елементів склопакета приєднані світловоди торцевого або бокового світіння, які з'єднані з джерелами світла, а джерела світла з'єднані з блоком живлення через блок управління. Недоліком даної корисної моделі є складність технологічного процесу застосування світловодів. Робота зі світловодами вимагає особливої обережності при введенні променя у вхідний пристрій, в іншому випадку, як результат, може статися вихід з ладу вхідного конектора. До того ж, при тому, що сучасні світловоди дозволяють передавати лазерний промінь на десятки метрів, слід сказати про втрату частини потужності променя при збільшенні довжини волокна. Велика чутливість до механічних пошкоджень і маленька еластичність кабелю не дозволяють технологію світловодів максимально використовувати в будівельних конструкціях та/або їх блоках, панелях, каркасах і т.д., особливо, коли це стосується переміщення подібних конструкцій та їх транспортування. І, нарешті, застосування світловодів в конструкціях склопакетів істотно впливає на трудомісткість і, як наслідок, собівартість подібних конструкцій за високої одиничної вартості оптико-волоконних кабелів, а також пристроїв, які співпрацюють. Відома корисна модель "Стеклопакет" (див. патент РФ 74948, від 03.04. 2008 р.), який складається з щонайменше двох листів оптично прозорого матеріалу, розділених дистанційною рамкою і скріплених по периметру герметиком, джерела світла одного або декількох кольорів приєднані щонайменше до одного з зазначених елементів склопакета, при цьому щонайменше на одному з листів оптичного матеріалу створена область світіння, причому всі джерела світла з'єднані з блоком живлення через блок управління. Недоліками даної корисної моделі є незручність приєднання джерел світла до торця одного з листів оптично прозорого матеріалу, незахищеність джерел світла від механічних пошкоджень, як при складанні склопакета, так і при його транспортуванні, установці і, нарешті, його використанні, що вказує на низький рівень надійності конструкції, її недовговічності і погіршенні функціональних можливостей. Це пов'язано з тим, що при приєднанні джерел світла до торця одного з листів оптично прозорого матеріалу по його периметру порушуються габарити склопакета в бік збільшення розміру і виникає відкритість джерел світла, що може призвести до механічного пошкодження джерел світла, або при зменшенні розміру листа на товщину джерел світла (щоб зберегти габарити склопакета), порушується герметизація склопакета через малу площу дотику з герметиком, а це може призвести до дефектів склопакета при транспортуванні або експлуатації і, як наслідок, до ремонту і повної розгерметизації склопакета. Також, при реалізації даного технічного рішення, має місце обмеження по яскравості світіння, що викликається розмірами джерел світла, які не поміщаються в контурі вікна чи двері. Найближчим технічним рішенням є корисна модель "Склопакет із спеціальними можливостями" (див. патент України № 82417 на корисну модель від 18.04.2013 p.), який складається з двох зовнішніх листів оптично прозорого матеріалу, розташованих на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, розділених двома дистанційними рамками та скріплених між собою клейкою основою, між двома дистанційними рамками встановлено додатковий лист оптично прозорого матеріалу з областю світіння, до торця якого приєднано світлодіоди одного або декількох кольорів, з'єднаних з блоком живлення через блок управління, покритий зовні по всьому периметру герметиком. Недоліками даної корисної моделі є ускладненість конструкції за рахунок використання додаткових елементів, а саме додаткової дистанційної рамки, а це веде до подорожчання 1 UA 86989 U 5 10 15 20 25 30 35 40 45 50 55 60 конструкції та ускладнення технологічного процесу виробництва склопакета. Крім того, конструкція склопакета не передбачає надійного захисту зовнішніх листів оптично прозорого матеріалу від факторів, які суттєво можуть вплинути на довговічність виробу, а саме їх пошкодження та/або вихід їх з ладу. В основу корисної моделі поставлена задача створення спрощеної та, в свою чергу, надійної конструкції склопакета, що дозволила б подовжити термін експлуатації склопакета, а також поширити діапазон використання виробу за функціональними ознаками. Поставлена задача вирішується тим, що у склопакеті, що містить щонайменше два зовнішніх листи оптично прозорого матеріалу, що розташовані на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, і розділені щонайменше однією дистанційною рамкою і скріплені між собою клейкою основою, додатковий лист, виготовлений з будь-якого твердого оптично прозорого матеріалу, на якому створено область світіння, встановлений у внутрішньому замкнутому просторі, утвореному паралельно розташованими зовнішніми листами оптично прозорого матеріалу, світлодіоди одного або декількох кольорів, які укладені у вологозахисну оболонку і з'єднані з блоком живлення через блок управління, покритий зовні по всьому периметру герметиком, згідно з корисною моделлю, у щонайменш двох внутрішніх торцях дистанційної рамки виконано отвори, світлодіоди жорстко закріплені всередині дистанційної рамки напроти отворів на протилежної стінці рамки, у внутрішньому замкнутому просторі, додатковий лист має розмір внутрішнього периметра дистанційної рамки, а щонайменш два торці листа, які знаходяться напроти отворів, вирізано таким чином, що мають виступи, які співпадають за розміром з отворами у дистанційній рамці, і вставлено в ці отвори, щільно фіксуючи, додатковий лист, але не торкаючись світлодіодів, внутрішній замкнутий простір склопакета заповнений висушеним повітрям або газом, або їх сумішшю, або вакуумом на щонайменш одній з поверхонь будь-якого зовнішнього листа оптично прозорого матеріалу закріплена плівка. Згідно з корисною моделлю, отвори виконано у верхньому та нижньому торцях дистанційної рамки. Згідно з корисною моделлю, отвори виконано у лівому та правому торцях дистанційної рамки. Згідно з корисною моделлю, отвори виконано як у верхньому та нижньому, так і у лівому та правому торцях дистанційної рамки. Згідно з корисною моделлю, плівка закріплена на обох поверхнях одного з зовнішніх листів оптично прозорого матеріалу. Згідно з корисною моделлю, плівка закріплена як на обох поверхнях одного з зовнішніх листів оптично прозорого матеріалу, так і на одній з поверхонь другого зовнішнього листа оптично прозорого матеріалу. Згідно з корисною моделлю, плівка закріплена як на обох поверхнях одного з зовнішніх листів оптично прозорого матеріалу, так і на обох поверхнях другого зовнішнього листа оптично прозорого матеріалу. Згідно з корисною моделлю, як плівка використана ударостійка плівка. Згідно з корисною моделлю, як плівка використана сонцезахисна плівка. Згідно з корисною моделлю, як плівка використана енергозберігаюча плівка. Згідно з корисною моделлю, один з зовнішніх листів оптично прозорого матеріалу виконано молірованим. Згідно з корисною моделлю, обидва із зовнішніх листів оптично прозорого матеріалу виконано молірованими. Згідно з корисною моделлю, світлодіоди виконані у вигляді стрічки. Згідно з корисною моделлю, світлодіоди виконані у вигляді окремого одного діода Згідно з корисною моделлю, світлодіоди виконані у вигляді одного і більше модулів із з'єднаних між собою двох і більше окремих діодів. Між сукупністю суттєвих ознак корисної моделі і технічним результатом, який досягається, існує наступний причинно-наслідковий зв'язок: виконання у внутрішніх торцях дистанційної рамки отворів та жорстке закріплення світлодіодів всередині дистанційної рамки напроти отворів на протилежній стінці рамки дозволяє: по-перше, обмежитися використанням однієї дистанційної рамки для надійного встановлення додаткового листа, тому що, згідно з корисною моделлю, жорсткість встановлення додаткового листа із будь-якого твердого оптично прозорого матеріалу з областю світіння забезпечується завдяки виступам, виконаним у торцях додаткового листу, будь-то верхній та нижній або лівий та правий торці, або одночасно у всіх торцях за периметром, які співпадають за розміром з отворами у внутрішніх торцях дистанційної рамки, і при установці додаткового листа в ці отвори щільно його фіксують; подруге, запобігти можливості пошкодження та/або виходу з ладу світлодіодів, завдяки їхньому закріпленню та, відповідно, ізоляції всередині дистанційної рамки, тому що виступи у торцях додаткового листа, які входять в отвори у внутрішніх торцях дистанційної рамки, закривають щільно собою ці отвори, та крім цього виконано такими за розміром, щоб не торкатися світлодіодів, заповнення внутрішнього замкнутого простору склопакета висушеним повітрям або газом, або їх сумішшю, або вакуумом запобігає запотівання простору між листами скла, сприяє захисту від сонячної радіації та покращує світлотехнічні характеристики в залежності від того, чим заповнюється простір, використання плівки на будь-якої поверхні будь-якого зовнішнього 2 UA 86989 U 5 10 15 20 25 30 35 40 45 50 листа оптично прозорого матеріалу запобігає пошкодженню листів, як то потертість, дряпання, поява тріщин, деформація (розлам), які можуть погіршити стан листів, що, в свою чергу, значно впливатиме на додатковий лист, який виконує важливу роль в якісному відображенні інформації, а саме, на область світіння, яка несе інформативний і привабливий характер для оточуючих, і повинен знаходиться в герметично закритому просторі і не піддаватися впливу факторів навколишнього середовища, крім цього, використання плівок різних модифікацій дозволяє підвищити ударостійкість листів, захистити їх від негативного впливу сонячних променів та покращити показники енергозбереження; можливість виконання зовнішніх листів молірованими підвищує їх міцність і, нарешті, застосування світлодіодів як то у вигляді стрічки або окремого одного діода, або одного і більше модулів із з'єднаних між собою двох і більше окремих діодів дає можливість більш ефективного (економічного) використання світла, яке подається на область світіння, та комбінування розміщення світлодіодів у будь-якій частині дистанційної рамки за їх необхідністю та за їх кольоровою гамою. Корисна модель ілюструється кресленнями, де на фіг. 1 зображена конструкція запропонованого склопакета у торцевому розрізі з видом А, на фіг. 2 - вид А (фасадний вид) склопакету. Склопакет (див. фіг. 1) містить перший зовнішній лист оптично прозорого матеріалу 1, до якого, за допомогою клейкої основи, прикріплена дистанційна рамка 2 із закріпленими в ній світлодіодами 3, які за допомогою кабеля 4 підключені до блока управління 5, який, в свою чергу, підключений до джерела живлення кабелем 6, додатковий лист 7 з областю світіння 8 вставлений в отвори дистанційної рамки 2 за допомогою виступів 9 (див. фіг. 2), які не торкаються світлодіодів 3, другий зовнішній лист оптично прозорого матеріалу 10 з нанесеною на нього плівкою 11 прикріплений до дистанційної рамки 2 за допомогою клейкої основи, герметик 12 знаходиться в області, утвореній між внутрішніми сторонами зовнішніх листів 1, 10 і зовнішньою стороною дистанційної рамки 2. В конкретному випадку запропонований склопакет виготовляється наступним чином: перший зовнішній лист оптично прозорого матеріалу 1 укладається на рівну плоску поверхню, зверху на нього, за допомогою клейкої основи, прикріплюється дистанційна рамка 2 із закріпленими в ній світлодіодами 3, від яких виводиться кабель 4 до блока управління 5, який оснащений кабелем 6 для джерела живлення, в отвори дистанційної рамки 2 встановлюється додатковий лист 7 із будь-якого твердого оптично прозорого матеріалу з областю світіння 8, розмір якого дорівнює внутрішньому периметру дистанційної рамки, не беручи до уваги виступи 9, які вставляються в отвори дистанційної рамки 2, не торкаючись світлодіодів 3, другий зовнішній лист оптично прозорого матеріалу 10, рівний за габаритними розмірами першому зовнішньому листу 1, з нанесеною плівкою 11, укладається симетрично листу 1 на дистанційну рамку 2 за допомогою клейкої основи, в область, утворену між внутрішніми частинами зовнішніх листів оптично прозорого матеріалу 1, 10 і зовнішньою стороною дистанційної рамки 2 заливається герметик 12. Вакуум, або висушене повітря, або газ, або їх суміш вноситься звичайним способом згідно з ДСТУ Б В.2.7-107-2001. Склопакет працює наступним чином: По кабелю 6 на блок управління 5 подається живлення, яке через кабель 4 передається на світлодіоди 3, світло, що випускається світлодіодами 3, спрямоване в торець додаткового листа 7 з областю світіння 8 (зображенням), де воно розсіюється в області нанесеного зображення, що призводить до його світіння. Технічний результат полягає в наступному: - підвищується надійність виробу; - продовжується термін придатності, що збільшує довговічність склопакета; - спрощується технологія виробництва; - поширюється діапазон використання виробу за функціональними ознаками. Апробація запропонованого склопакета здійснена на підприємствах заявника. Пропонований склопакет показує високий ступінь надійності і довговічності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Склопакет, що містить щонайменше два зовнішніх листи оптично прозорого матеріалу, які розташовані на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, розділені щонайменше однією дистанційною рамкою і скріплені між собою клейкою основою, додатковий лист, виготовлений з будь-якого твердого оптично прозорого матеріалу, на якому створено область світіння, встановлений у внутрішньому замкнутому просторі, утвореному паралельно розташованими зовнішніми листами оптично прозорого матеріалу, 3 UA 86989 U 5 10 15 20 25 30 35 світлодіоди одного або декількох кольорів, які укладені у вологозахисну оболонку і з'єднані з блоком живлення через блок управління, покритий зовні по всьому периметру герметиком, який відрізняється тим, що у щонайменш двох внутрішніх торцях дистанційної рамки виконано отвори, світлодіоди жорстко закріплені всередині дистанційної рамки напроти отворів на протилежній стінці рамки, у внутрішньому замкнутому просторі, додатковий лист має розмір внутрішнього периметра дистанційної рамки, а щонайменш два торці листа, які знаходиться напроти отворів, вирізано таким чином, що мають виступи, які співпадають за розміром з отворами у дистанційній рамці, і вставлено в ці отвори, щільно фіксуючи, але не торкаючись світлодіодів, додатковий лист, внутрішній замкнутий простір склопакета заповнений висушеним повітрям або газом, або їх сумішшю, або вакуумом, на щонайменш одній з поверхонь будьякого зовнішнього листа оптично прозорого матеріалу закріплена плівка. 2. Склопакет за п. 1, який відрізняється тим, що отвори виконано у верхньому та нижньому торцях дистанційної рамки. 3. Склопакет за п. 1, який відрізняється тим, що отвори виконано у лівому та правому торцях дистанційної рамки. 4. Склопакет за п. 1, який відрізняється тим, що отвори виконано як у верхньому та нижньому торцях, так і у лівому та правому торцях дистанційної рамки. 5. Склопакет за п. 1, який відрізняється тим, що плівка закріплена на обох поверхнях одного з зовнішніх листів оптично прозорого матеріалу. 6. Склопакет за п. 1, який відрізняється тим, що плівка закріплена як на обох поверхнях одного з зовнішніх листів оптично прозорого матеріалу, так і на одній з поверхонь другого зовнішнього листа оптично прозорого матеріалу. 7. Склопакет за п. 1, який відрізняється тим, що плівка закріплена як на обох поверхнях одного з зовнішніх листів оптично прозорого матеріалу, так і на обох поверхнях другого зовнішнього листа оптично прозорого матеріалу. 8. Склопакет за п. 1, який відрізняється тим, що як плівка використана ударостійка плівка. 9. Склопакет за п. 1, який відрізняється тим, що як плівка використана сонцезахисна плівка. 10. Склопакет за п. 1, який відрізняється тим, що як плівка використана енергозберігаюча плівка. 11. Склопакет за п. 1, який відрізняється тим, що один з зовнішніх листів оптично прозорого матеріалу виконано молірованим. 12. Склопакет за п. 1, який відрізняється тим, що обидва із зовнішніх листів оптично прозорого матеріалу виконано молірованими. 13. Склопакет за п. 1, який відрізняється тим, що світлодіоди виконані у вигляді стрічки. 14. Склопакет за п. 1, який відрізняється тим, що світлодіоди виконані у вигляді окремого одного діода. 15. Склопакет за п. 1, який відрізняється тим, що світлодіоди виконані у вигляді одного і більше модулів із з'єднаних між собою двох і більше окремих діодів. 4 UA 86989 U 5 UA 86989 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
