Склопакет
Формула / Реферат

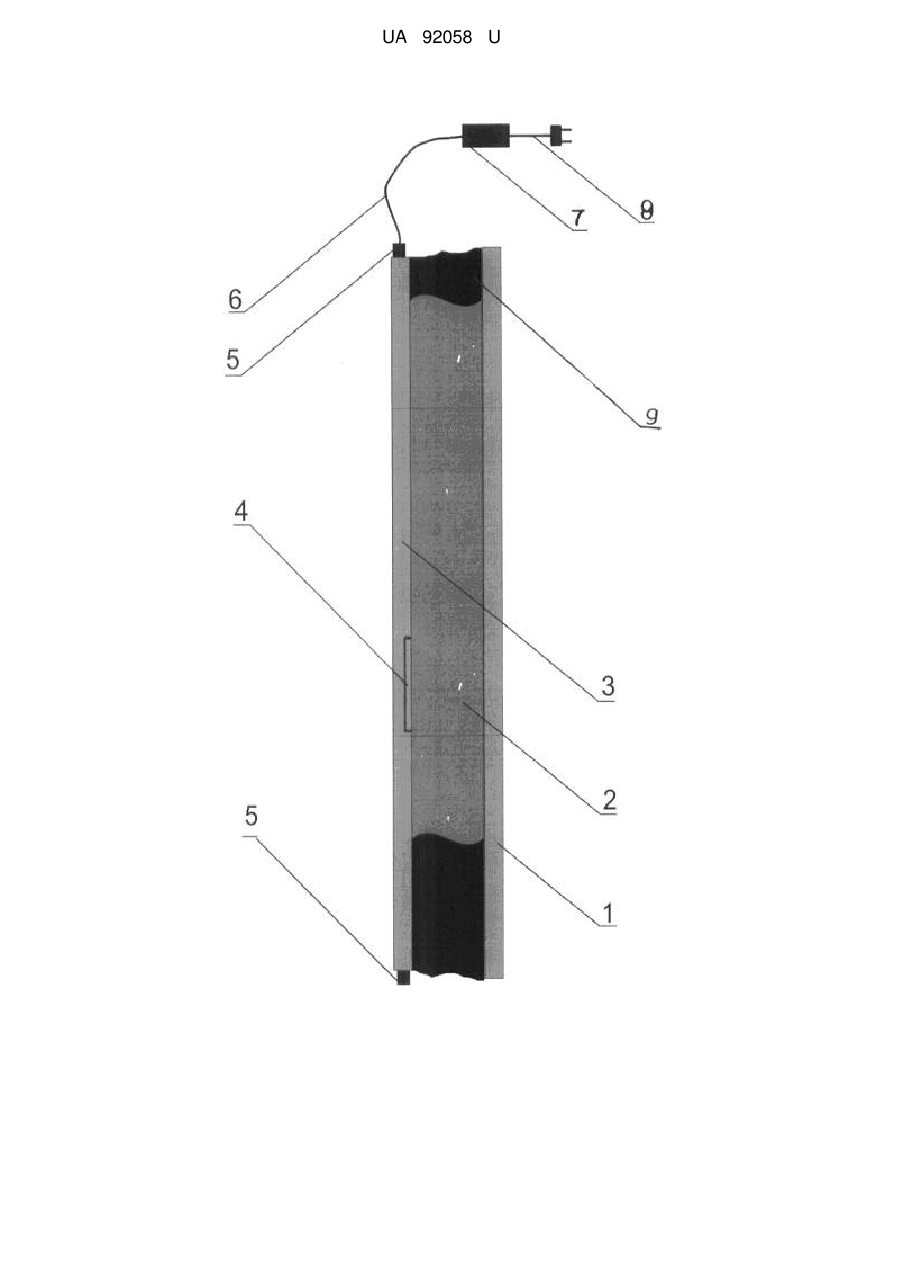

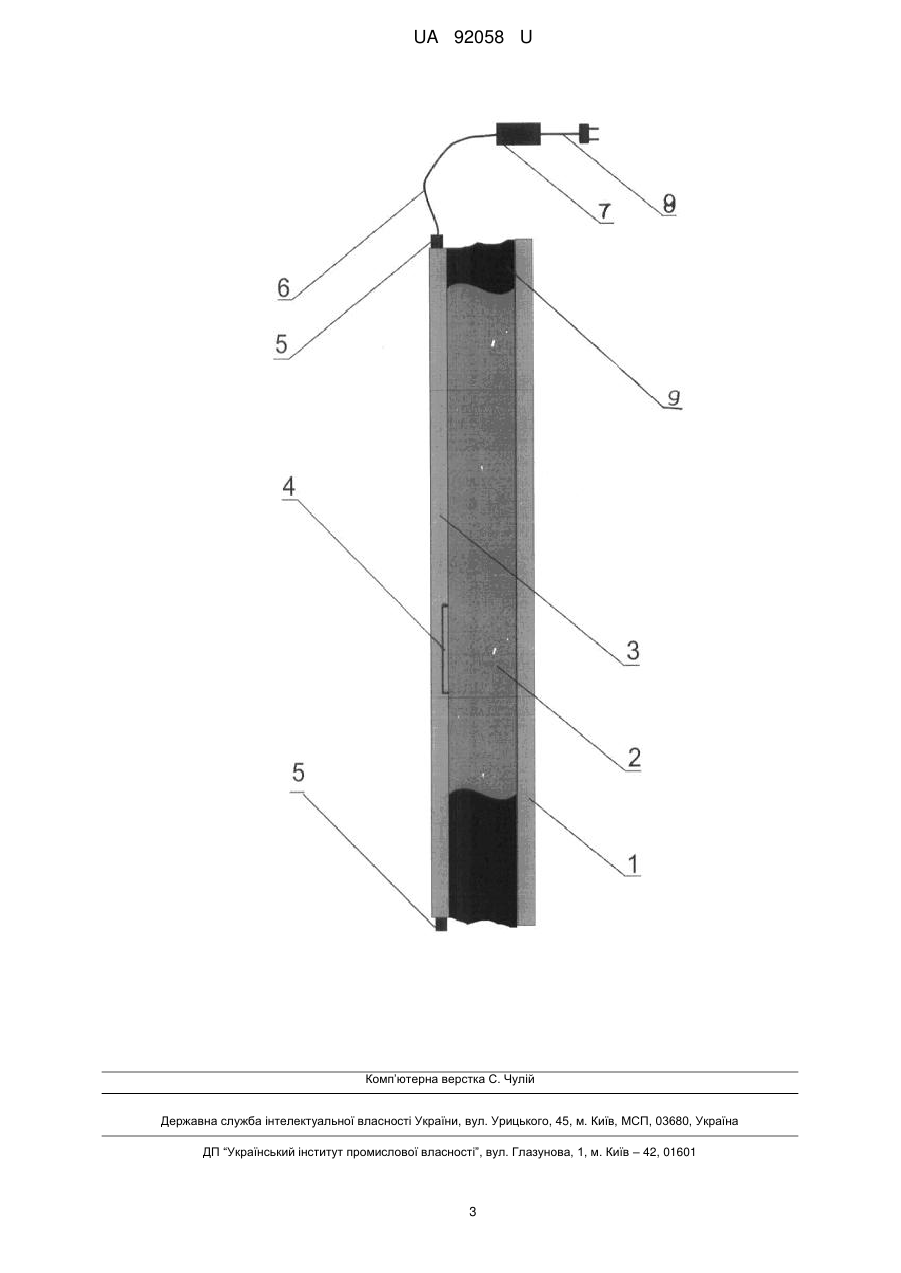

1. Склопакет, що містить не менш як два листи оптично прозорого матеріалу, розташованих на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, розділених дистанційною рамкою, скріплених по периметру герметиком, область світіння зображення, створену на одному з листів склопакету, джерела світла одного або декількох кольорів, які приєднані до одного з листів оптично прозорого матеріалу, і з'єднані з блоком живлення через блок управління, який відрізняється тим, що щонайменше один з листів оптично прозорого матеріалу виконаний по площині меншим за розміром ніж другий лист, як джерела світла використано світлодіоди, які виконані у вигляді стрічки та/або у вигляді окремого одного діода та/або у вигляді одного і більше модулів із з'єднаних між собою двох і більше окремих діодів та закріплені з будь-якого торця меншого за розміром листа оптично прозорого матеріалу, внутрішній замкнутий простір склопакету заповнений висушеним повітрям або газом, або їх сумішшю, або вакуумом.
2. Склопакет за п. 1, який відрізняється тим, що світлодіоди укладені у вологозахисну прозору оболонку.
Текст

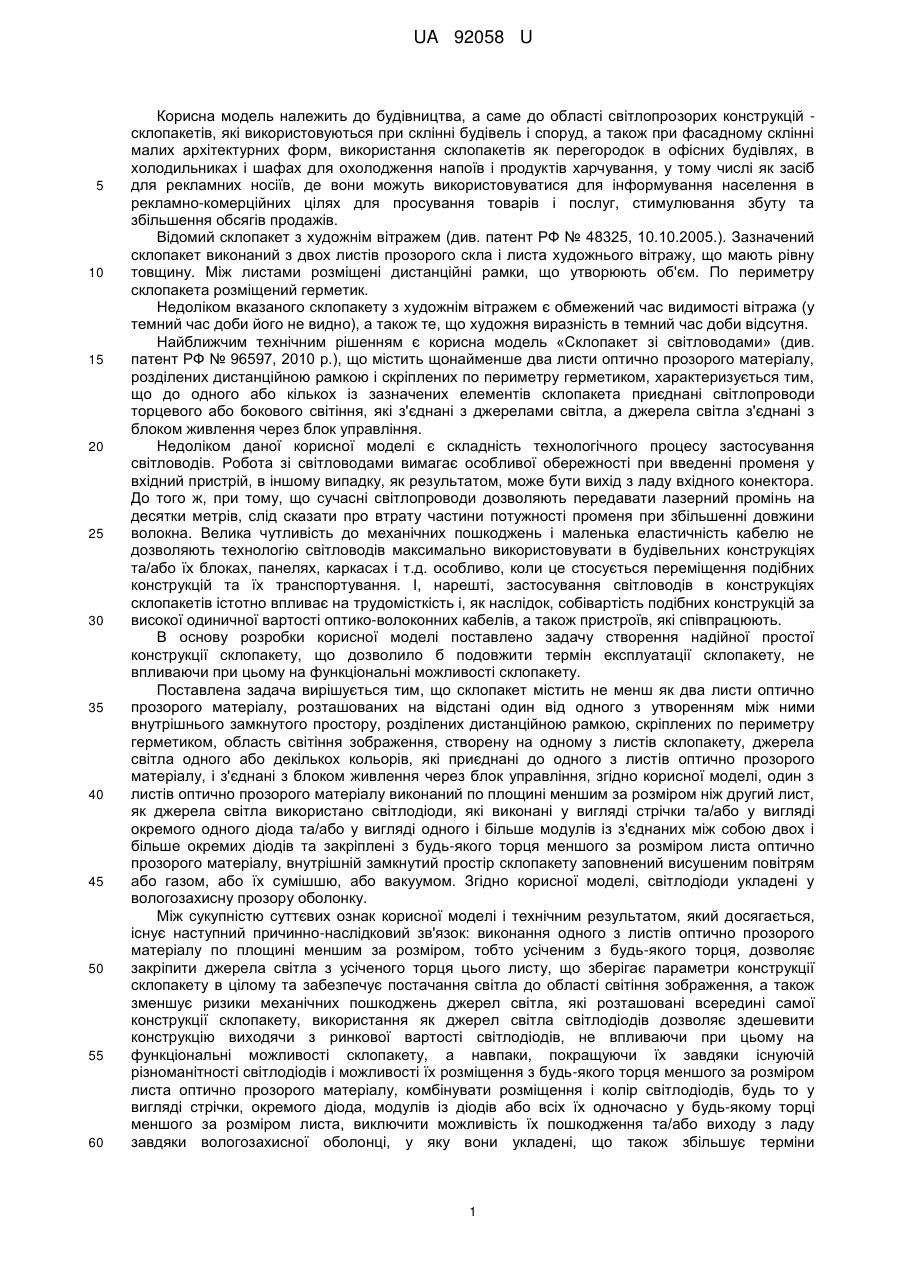

Реферат: UA 92058 U UA 92058 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме до області світлопрозорих конструкцій склопакетів, які використовуються при склінні будівель і споруд, а також при фасадному склінні малих архітектурних форм, використання склопакетів як перегородок в офісних будівлях, в холодильниках і шафах для охолодження напоїв і продуктів харчування, у тому числі як засіб для рекламних носіїв, де вони можуть використовуватися для інформування населення в рекламно-комерційних цілях для просування товарів і послуг, стимулювання збуту та збільшення обсягів продажів. Відомий склопакет з художнім вітражем (див. патент РФ № 48325, 10.10.2005.). Зазначений склопакет виконаний з двох листів прозорого скла і листа художнього вітражу, що мають рівну товщину. Між листами розміщені дистанційні рамки, що утворюють об'єм. По периметру склопакета розміщений герметик. Недоліком вказаного склопакету з художнім вітражем є обмежений час видимості вітража (у темний час доби його не видно), а також те, що художня виразність в темний час доби відсутня. Найближчим технічним рішенням є корисна модель «Склопакет зі світловодами» (див. патент РФ № 96597, 2010 p.), що містить щонайменше два листи оптично прозорого матеріалу, розділених дистанційною рамкою і скріплених по периметру герметиком, характеризується тим, що до одного або кількох із зазначених елементів склопакета приєднані світлопроводи торцевого або бокового світіння, які з'єднані з джерелами світла, а джерела світла з'єднані з блоком живлення через блок управління. Недоліком даної корисної моделі є складність технологічного процесу застосування світловодів. Робота зі світловодами вимагає особливої обережності при введенні променя у вхідний пристрій, в іншому випадку, як результатом, може бути вихід з ладу вхідного конектора. До того ж, при тому, що сучасні світлопроводи дозволяють передавати лазерний промінь на десятки метрів, слід сказати про втрату частини потужності променя при збільшенні довжини волокна. Велика чутливість до механічних пошкоджень і маленька еластичність кабелю не дозволяють технологію світловодів максимально використовувати в будівельних конструкціях та/або їх блоках, панелях, каркасах і т.д. особливо, коли це стосується переміщення подібних конструкцій та їх транспортування. І, нарешті, застосування світловодів в конструкціях склопакетів істотно впливає на трудомісткість і, як наслідок, собівартість подібних конструкцій за високої одиничної вартості оптико-волоконних кабелів, а також пристроїв, які співпрацюють. В основу розробки корисної моделі поставлено задачу створення надійної простої конструкції склопакету, що дозволило б подовжити термін експлуатації склопакету, не впливаючи при цьому на функціональні можливості склопакету. Поставлена задача вирішується тим, що склопакет містить не менш як два листи оптично прозорого матеріалу, розташованих на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, розділених дистанційною рамкою, скріплених по периметру герметиком, область світіння зображення, створену на одному з листів склопакету, джерела світла одного або декількох кольорів, які приєднані до одного з листів оптично прозорого матеріалу, і з'єднані з блоком живлення через блок управління, згідно корисної моделі, один з листів оптично прозорого матеріалу виконаний по площині меншим за розміром ніж другий лист, як джерела світла використано світлодіоди, які виконані у вигляді стрічки та/або у вигляді окремого одного діода та/або у вигляді одного і більше модулів із з'єднаних між собою двох і більше окремих діодів та закріплені з будь-якого торця меншого за розміром листа оптично прозорого матеріалу, внутрішній замкнутий простір склопакету заповнений висушеним повітрям або газом, або їх сумішшю, або вакуумом. Згідно корисної моделі, світлодіоди укладені у вологозахисну прозору оболонку. Між сукупністю суттєвих ознак корисної моделі і технічним результатом, який досягається, існує наступний причинно-наслідковий зв'язок: виконання одного з листів оптично прозорого матеріалу по площині меншим за розміром, тобто усіченим з будь-якого торця, дозволяє закріпити джерела світла з усіченого торця цього листу, що зберігає параметри конструкції склопакету в цілому та забезпечує постачання світла до області світіння зображення, а також зменшує ризики механічних пошкоджень джерел світла, які розташовані всередині самої конструкції склопакету, використання як джерел світла світлодіодів дозволяє здешевити конструкцію виходячи з ринкової вартості світлодіодів, не впливаючи при цьому на функціональні можливості склопакету, а навпаки, покращуючи їх завдяки існуючій різноманітності світлодіодів і можливості їх розміщення з будь-якого торця меншого за розміром листа оптично прозорого матеріалу, комбінувати розміщення і колір світлодіодів, будь то у вигляді стрічки, окремого діода, модулів із діодів або всіх їх одночасно у будь-якому торці меншого за розміром листа, виключити можливість їх пошкодження та/або виходу з ладу завдяки вологозахисної оболонці, у яку вони укладені, що також збільшує терміни 1 UA 92058 U 5 10 15 20 25 30 35 функціонування склопакету, не особливо впливаючи при цьому на витратну частину при виготовленні даного виробу. Заповнення внутрішнього простору склопакету висушеним повітрям або газом, або їх сумішшю, або вакуумом дозволяє зменшити ризики зносу листів, особливо це стосується листа з областю світіння зображення завдяки виключенню впливу факторів зовнішнього середовища, наприклад температури, яка постійно змінюється. Корисна модель ілюструється графічним матеріалом, де на кресленні зображена конструкція запропонованого склопакету. Склопакет (див. креслення) містить перший лист оптично прозорого матеріалу 1, до якого прикріплена дистанційна рамка 2, на якій розміщується другий лист оптично прозорого матеріалу 3 з виконаною на ньому областю світіння 4, світлодіоди 5, кабель 6 для з'єднання світлодіодів 5 з блоком управління 7, кабель 8 для передачі електричного живлення і герметик 9. Пропонується, як один з можливих варіантів, виготовлення склопакету наступним чином: перший лист оптично прозорого матеріалу 1 укладається на рівну плоску поверхню, зверху на нього прикріплюється дистанційна рамка 2 за допомогою клейкої основи, до дистанційної рамки 2, симетрично листа 1, щільно притискається другий менший по площині за розміром листа 1 лист оптично прозорого матеріалу 3 з областю світіння зображення 4, на якому вже закріплено світлодіоди 5 на клейкій основі у торцях листа 3, від якого, за межі склопакета, виводиться кабель 6 до блока управління 7, який з'єднаний з джерелом живлення кабелем 8, по периметру торцевій частині склопакета, в порожнину, утворену внутрішніми сторонами листів 1, 3 і зовнішньою стороною дистанційної рамки 2 заливається герметик 9, який, при затвердінні, надає цілісність і жорсткість склопакету. В конкретному випадку світлодіоди укладені у вологозахисну оболонку для більшого їх захисту від зовнішніх пошкоджень при зборці склопакету та його використанні. Склопакет працює наступним чином: по кабелю 8 на блок управління 7 подається живлення, яке через кабель 6 передається на світлодіоди 5, світло, що випускається світлодіодами 5, направлено у торець листа 3 з областю світіння зображення 4, де він розсіюється в області нанесеного зображення, що призводить до його світіння. Технічний результат полягає в наступному: - підвищується надійність виробу; - збільшується довговічність склопакету, що, в свою чергу, збільшує термін придатності виробу; - скорочується витратна частина на використання виробу; - скорочується витратна частина на виробництво виробу. Апробація запропонованого склопакету здійснена на підприємствах заявника. Пропонований виріб промислово придатний і показує високу ступінь надійності і довговічності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 1. Склопакет, що містить не менш як два листи оптично прозорого матеріалу, розташованих на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, розділених дистанційною рамкою, скріплених по периметру герметиком, область світіння зображення, створену на одному з листів склопакету, джерела світла одного або декількох кольорів, які приєднані до одного з листів оптично прозорого матеріалу, і з'єднані з блоком живлення через блок управління, який відрізняється тим, що щонайменше один з листів оптично прозорого матеріалу виконаний по площині меншим розміром ніж другий лист, як джерела світла використано світлодіоди, які виконані у вигляді стрічки та/або у вигляді окремого одного діода та/або у вигляді одного і більше модулів із з'єднаних між собою двох і більше окремих діодів та закріплені з будь-якого торця меншого за розміром листа оптично прозорого матеріалу, внутрішній замкнутий простір склопакету заповнений висушеним повітрям або газом, або їх сумішшю, або вакуумом. 2. Склопакет за п. 1, який відрізняється тим, що світлодіоди укладені у вологозахисну прозору оболонку. 2 UA 92058 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Автори англійськоюOvcharenko Volodymyr Yuriiovych
Автори російськоюОвчаренко Владимир Юрьевич
МПК / Мітки
МПК: E06B 3/00
Мітки: склопакет
