Підвіска з двостороннім стробоскопічним ефектом

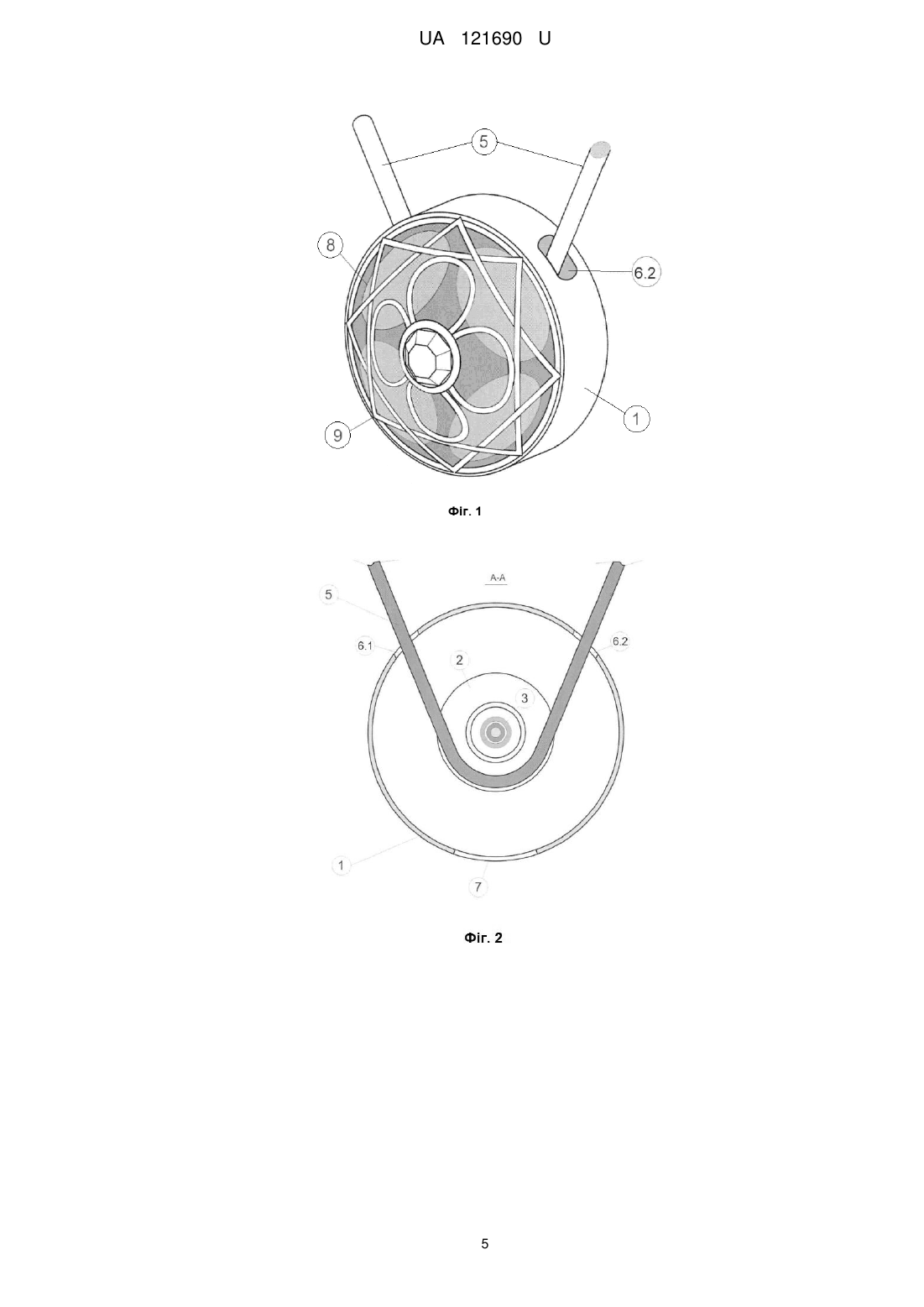

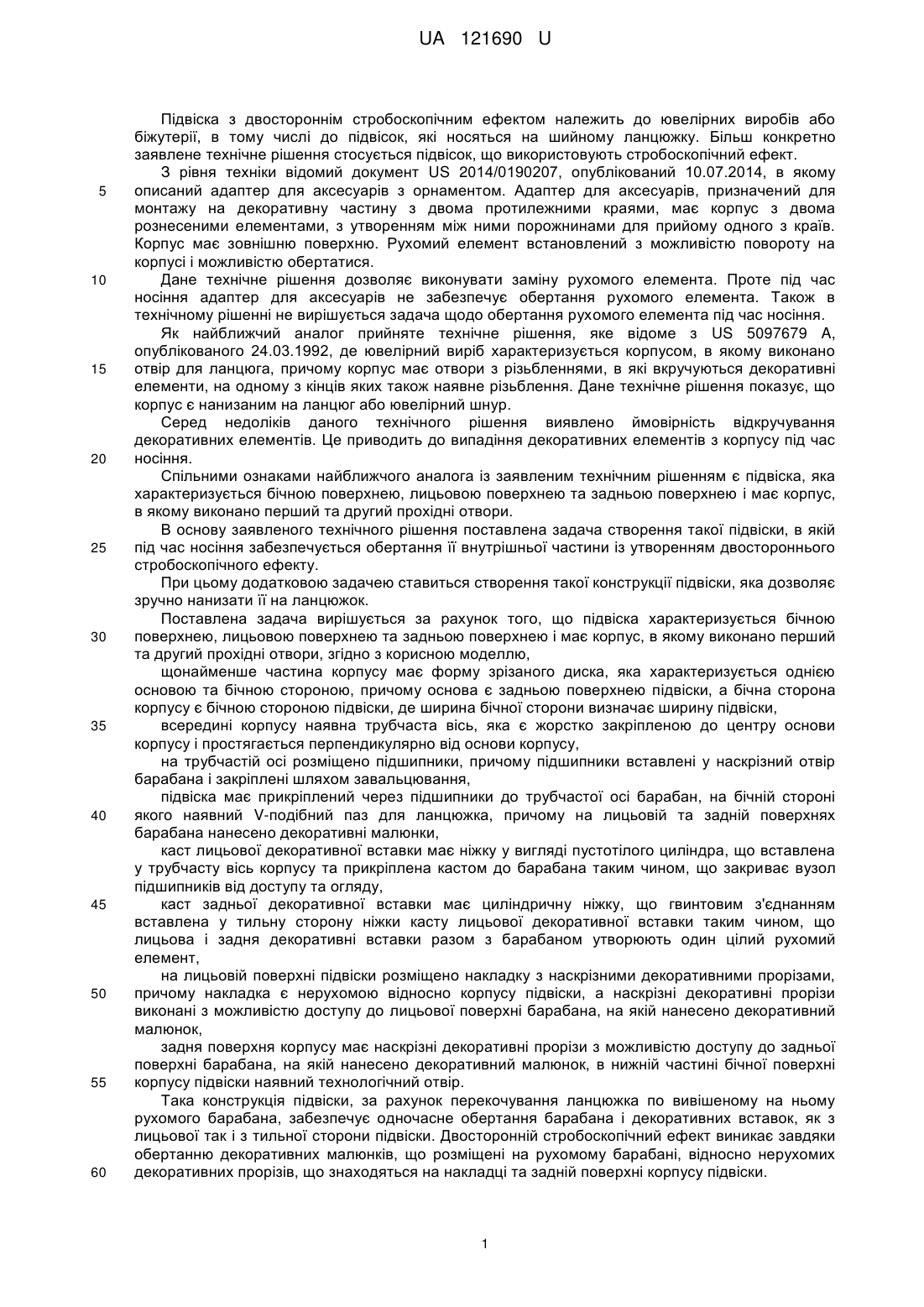

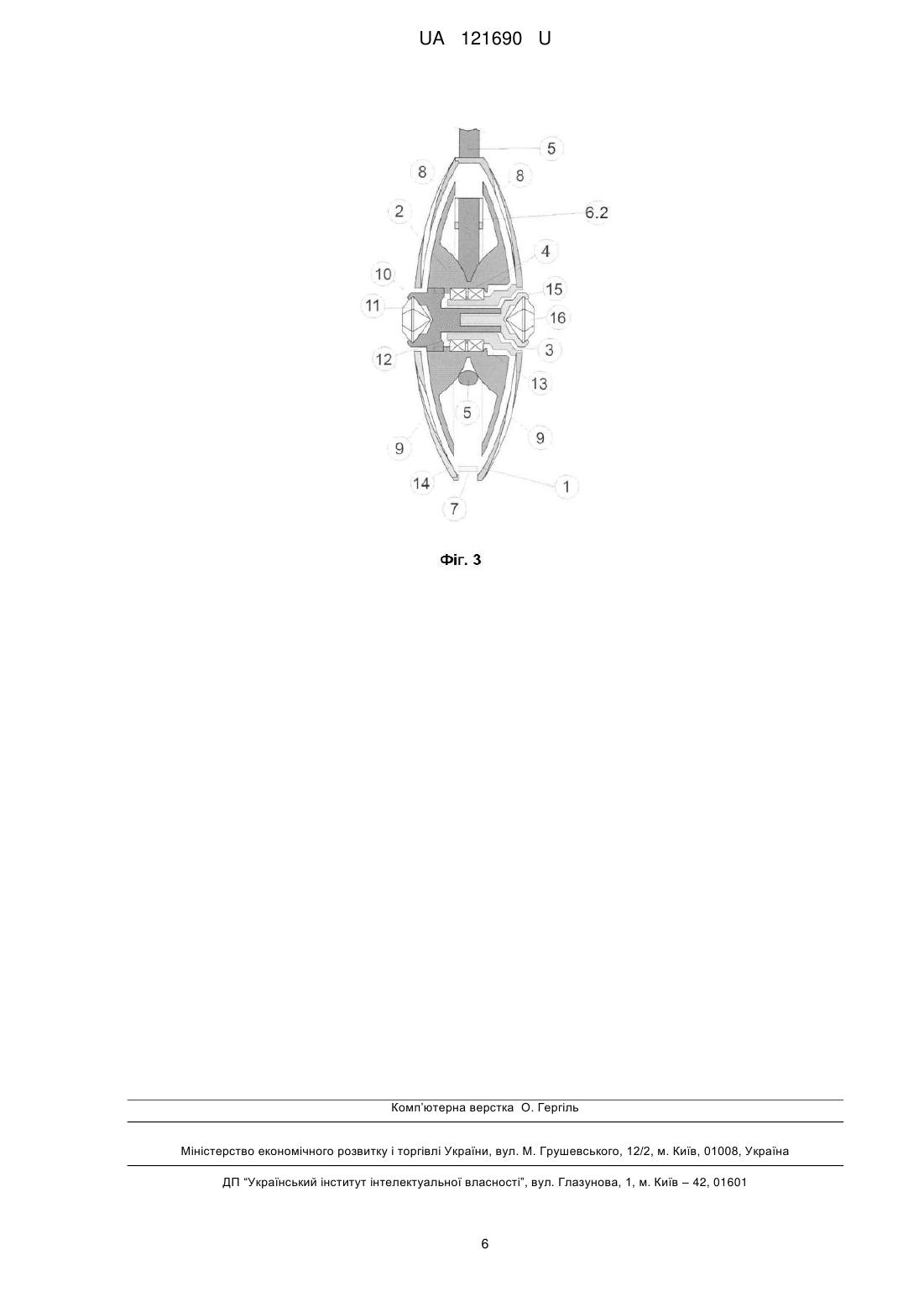

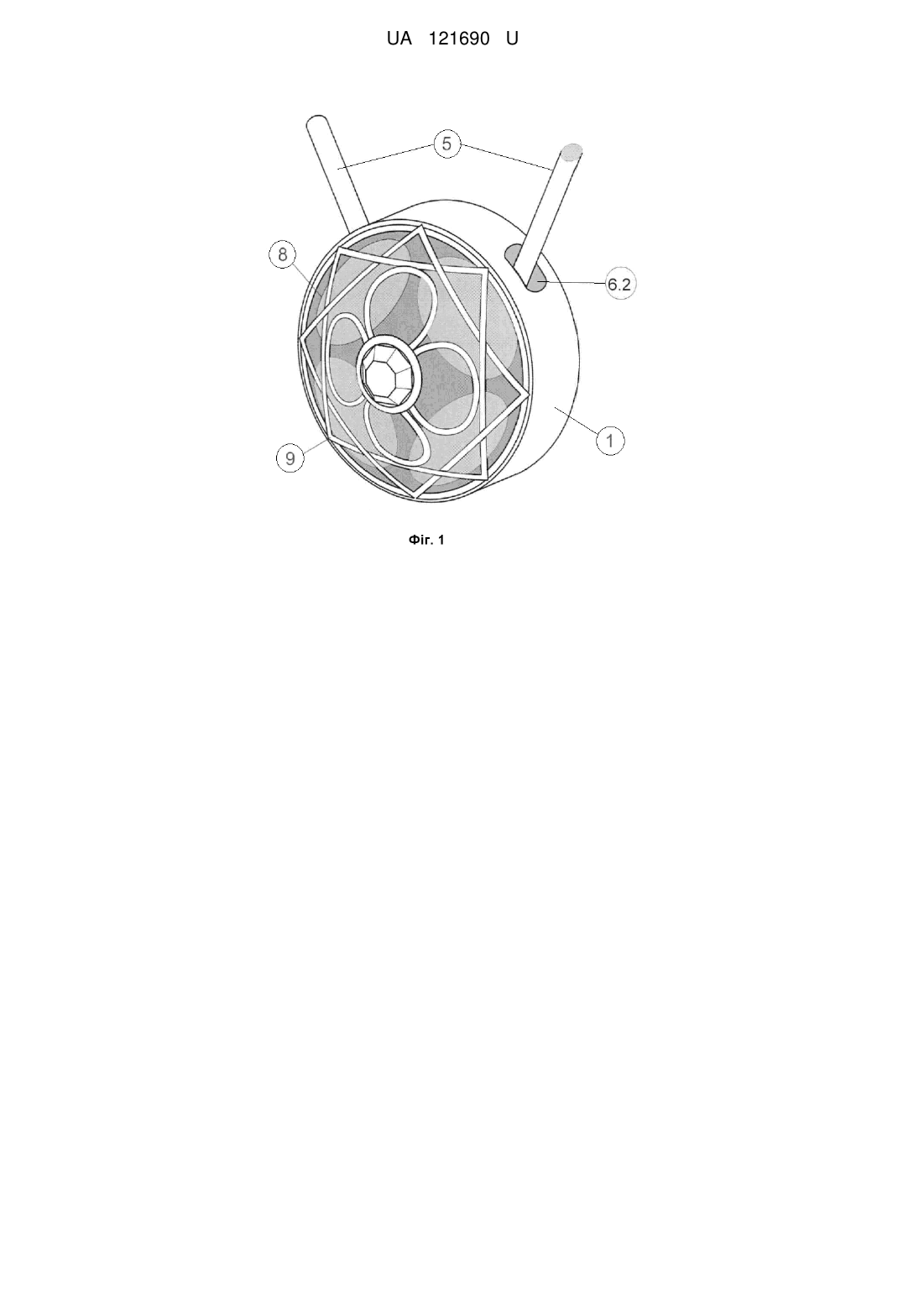

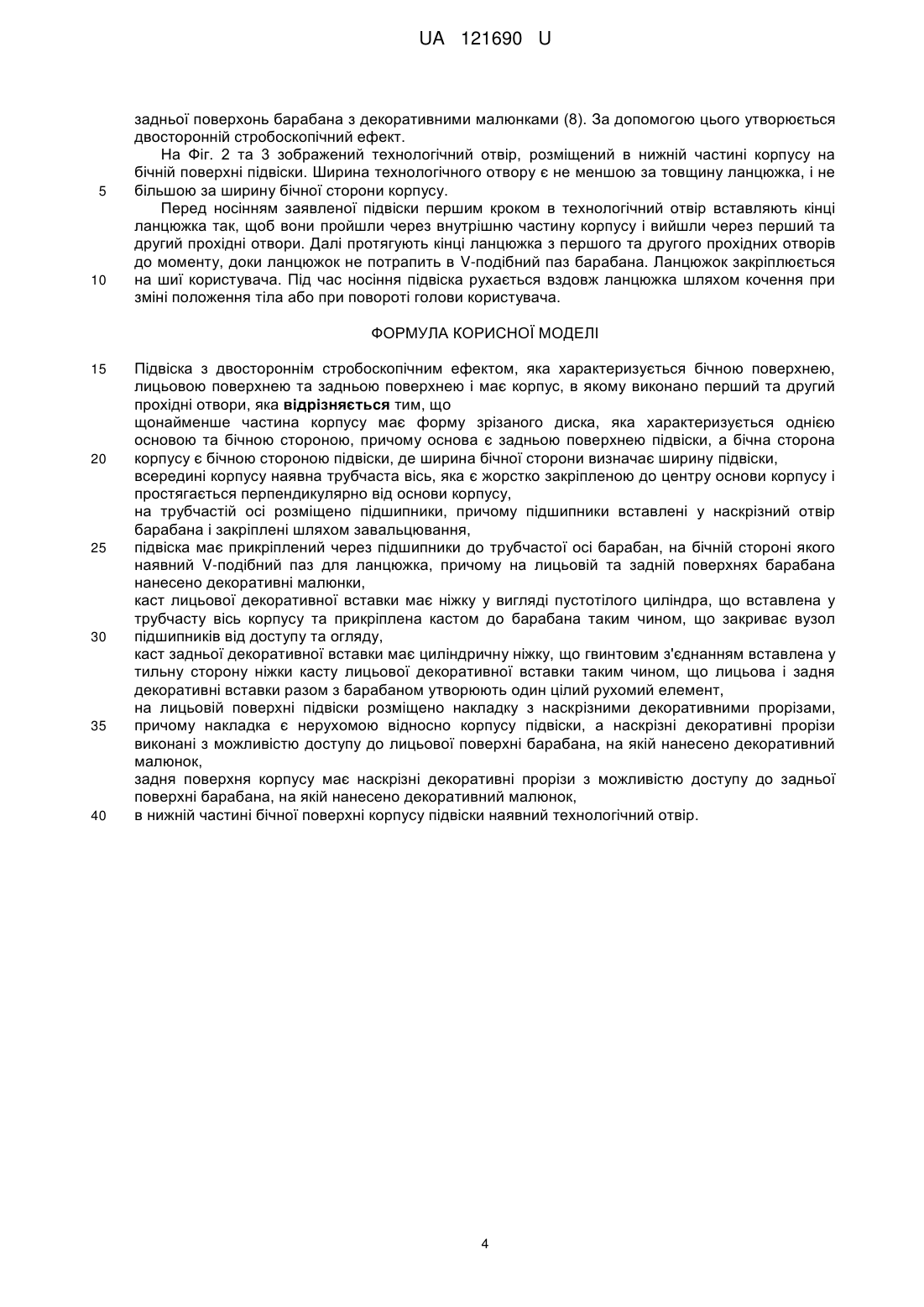

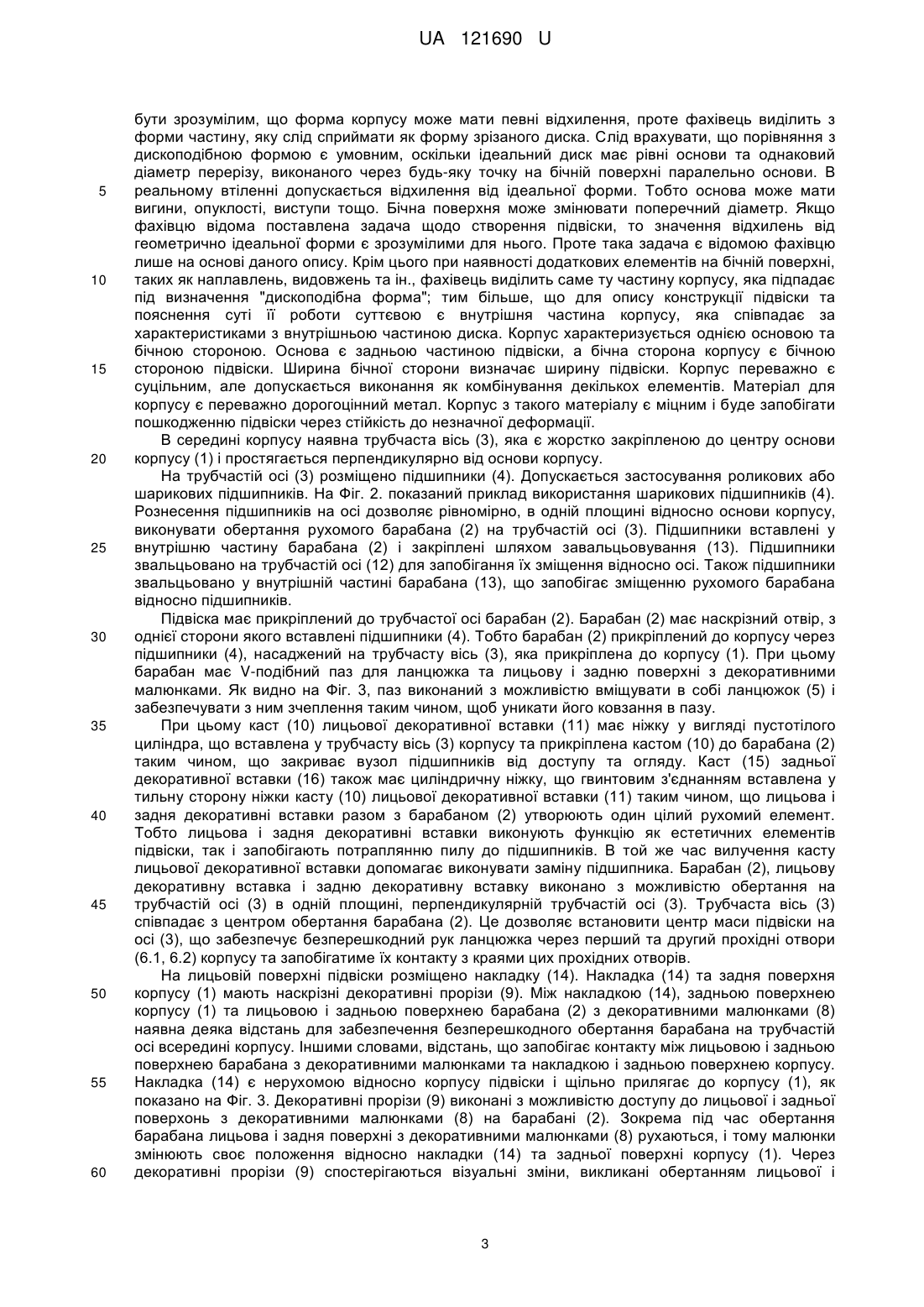

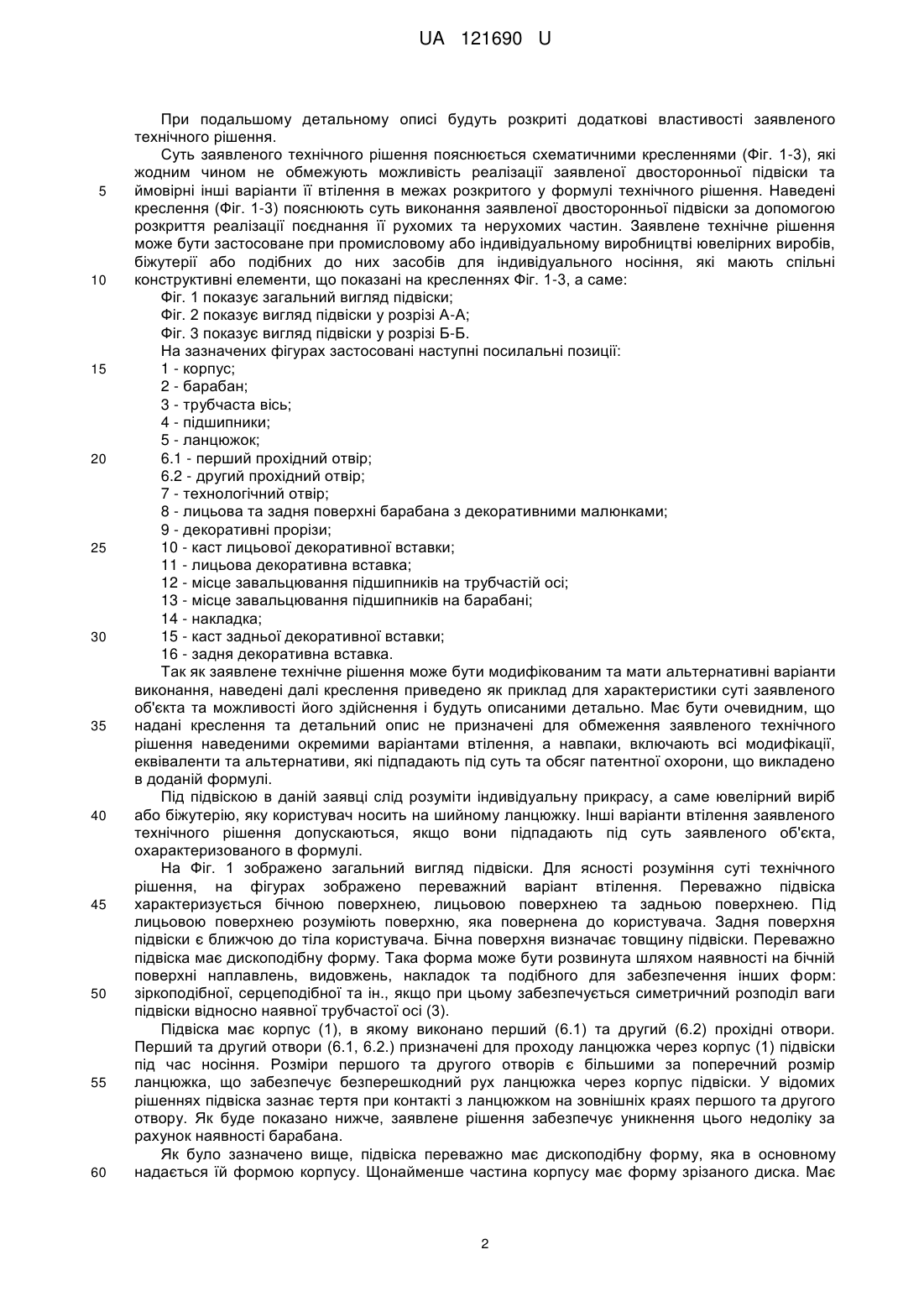

Реферат: Підвіска з двостороннім стробоскопічним ефектом характеризується бічною поверхнею, лицьовою поверхнею та задньою поверхнею і має корпус, в якому виконано перший та другий прохідні отвори. Щонайменше частина корпусу має форму зрізаного диска, яка характеризується однією основою та бічною стороною. Основа є задньою поверхнею підвіски. Бічна сторона корпусу є бічною стороною підвіски, де ширина бічної сторони визначає ширину підвіски. Всередині корпусу є трубчаста вісь, яка є жорстко закріпленою до центру основи корпусу і простягається перпендикулярно від основи корпусу. На трубчастій осі розміщено підшипники. Підшипники вставлені у наскрізний отвір барабана і закріплені шляхом завальцювання. Підвіска має прикріплений через підшипники до трубчастої осі барабан, на бічній стороні якого наявний V-подібний паз для ланцюжка. На лицьовій та задній поверхнях барабана нанесено декоративні малюнки. Каст лицьової декоративної вставки має ніжку у вигляді пустотілого циліндра, що вставлена у трубчасту вісь корпусу та прикріплена кастом до барабана таким чином, що закриває вузол підшипників від доступу та огляду. Каст задньої декоративної вставки має циліндричну ніжку, що гвинтовим з'єднанням вставлена у тильну сторону ніжки касту лицьової декоративної вставки таким чином, що лицьова і задня декоративні вставки разом з барабаном утворюють один цілий рухомий елемент. На лицьовій поверхні підвіски розміщено накладку з наскрізними декоративними прорізами. Накладка є нерухомою відносно корпусу підвіски. Наскрізні декоративні прорізи виконані з можливістю доступу до лицьової поверхні барабану, на якій нанесено декоративний малюнок. Задня поверхня корпусу має наскрізні декоративні прорізи з можливістю доступу до задньої поверхні барабана, на якій нанесено декоративний малюнок. В нижній частині бічної поверхні корпусу підвіски є технологічний отвір. UA 121690 U (12) UA 121690 U UA 121690 U 5 10 15 20 25 30 35 40 45 50 55 60 Підвіска з двостороннім стробоскопічним ефектом належить до ювелірних виробів або біжутерії, в тому числі до підвісок, які носяться на шийному ланцюжку. Більш конкретно заявлене технічне рішення стосується підвісок, що використовують стробоскопічний ефект. З рівня техніки відомий документ US 2014/0190207, опублікований 10.07.2014, в якому описаний адаптер для аксесуарів з орнаментом. Адаптер для аксесуарів, призначений для монтажу на декоративну частину з двома протилежними краями, має корпус з двома рознесеними елементами, з утворенням між ними порожнинами для прийому одного з країв. Корпус має зовнішню поверхню. Рухомий елемент встановлений з можливістю повороту на корпусі і можливістю обертатися. Дане технічне рішення дозволяє виконувати заміну рухомого елемента. Проте під час носіння адаптер для аксесуарів не забезпечує обертання рухомого елемента. Також в технічному рішенні не вирішується задача щодо обертання рухомого елемента під час носіння. Як найближчий аналог прийняте технічне рішення, яке відоме з US 5097679 A, опублікованого 24.03.1992, де ювелірний виріб характеризується корпусом, в якому виконано отвір для ланцюга, причому корпус має отвори з різьбленнями, в які вкручуються декоративні елементи, на одному з кінців яких також наявне різьблення. Дане технічне рішення показує, що корпус є нанизаним на ланцюг або ювелірний шнур. Серед недоліків даного технічного рішення виявлено ймовірність відкручування декоративних елементів. Це приводить до випадіння декоративних елементів з корпусу під час носіння. Спільними ознаками найближчого аналога із заявленим технічним рішенням є підвіска, яка характеризується бічною поверхнею, лицьовою поверхнею та задньою поверхнею і має корпус, в якому виконано перший та другий прохідні отвори. В основу заявленого технічного рішення поставлена задача створення такої підвіски, в якій під час носіння забезпечується обертання її внутрішньої частини із утворенням двостороннього стробоскопічного ефекту. При цьому додатковою задачею ставиться створення такої конструкції підвіски, яка дозволяє зручно нанизати її на ланцюжок. Поставлена задача вирішується за рахунок того, що підвіска характеризується бічною поверхнею, лицьовою поверхнею та задньою поверхнею і має корпус, в якому виконано перший та другий прохідні отвори, згідно з корисною моделлю, щонайменше частина корпусу має форму зрізаного диска, яка характеризується однією основою та бічною стороною, причому основа є задньою поверхнею підвіски, а бічна сторона корпусу є бічною стороною підвіски, де ширина бічної сторони визначає ширину підвіски, всередині корпусу наявна трубчаста вісь, яка є жорстко закріпленою до центру основи корпусу і простягається перпендикулярно від основи корпусу, на трубчастій осі розміщено підшипники, причому підшипники вставлені у наскрізний отвір барабана і закріплені шляхом завальцювання, підвіска має прикріплений через підшипники до трубчастої осі барабан, на бічній стороні якого наявний V-подібний паз для ланцюжка, причому на лицьовій та задній поверхнях барабана нанесено декоративні малюнки, каст лицьової декоративної вставки має ніжку у вигляді пустотілого циліндра, що вставлена у трубчасту вісь корпусу та прикріплена кастом до барабана таким чином, що закриває вузол підшипників від доступу та огляду, каст задньої декоративної вставки має циліндричну ніжку, що гвинтовим з'єднанням вставлена у тильну сторону ніжки касту лицьової декоративної вставки таким чином, що лицьова і задня декоративні вставки разом з барабаном утворюють один цілий рухомий елемент, на лицьовій поверхні підвіски розміщено накладку з наскрізними декоративними прорізами, причому накладка є нерухомою відносно корпусу підвіски, а наскрізні декоративні прорізи виконані з можливістю доступу до лицьової поверхні барабана, на якій нанесено декоративний малюнок, задня поверхня корпусу має наскрізні декоративні прорізи з можливістю доступу до задньої поверхні барабана, на якій нанесено декоративний малюнок, в нижній частині бічної поверхні корпусу підвіски наявний технологічний отвір. Така конструкція підвіски, за рахунок перекочування ланцюжка по вивішеному на ньому рухомого барабана, забезпечує одночасне обертання барабана і декоративних вставок, як з лицьової так і з тильної сторони підвіски. Двосторонній стробоскопічний ефект виникає завдяки обертанню декоративних малюнків, що розміщені на рухомому барабані, відносно нерухомих декоративних прорізів, що знаходяться на накладці та задній поверхні корпусу підвіски. 1 UA 121690 U 5 10 15 20 25 30 35 40 45 50 55 60 При подальшому детальному описі будуть розкриті додаткові властивості заявленого технічного рішення. Суть заявленого технічного рішення пояснюється схематичними кресленнями (Фіг. 1-3), які жодним чином не обмежують можливість реалізації заявленої двосторонньої підвіски та ймовірні інші варіанти її втілення в межах розкритого у формулі технічного рішення. Наведені креслення (Фіг. 1-3) пояснюють суть виконання заявленої двосторонньої підвіски за допомогою розкриття реалізації поєднання її рухомих та нерухомих частин. Заявлене технічне рішення може бути застосоване при промисловому або індивідуальному виробництві ювелірних виробів, біжутерії або подібних до них засобів для індивідуального носіння, які мають спільні конструктивні елементи, що показані на кресленнях Фіг. 1-3, а саме: Фіг. 1 показує загальний вигляд підвіски; Фіг. 2 показує вигляд підвіски у розрізі А-А; Фіг. 3 показує вигляд підвіски у розрізі Б-Б. На зазначених фігурах застосовані наступні посилальні позиції: 1 - корпус; 2 - барабан; 3 - трубчаста вісь; 4 - підшипники; 5 - ланцюжок; 6.1 - перший прохідний отвір; 6.2 - другий прохідний отвір; 7 - технологічний отвір; 8 - лицьова та задня поверхні барабана з декоративними малюнками; 9 - декоративні прорізи; 10 - каст лицьової декоративної вставки; 11 - лицьова декоративна вставка; 12 - місце завальцювання підшипників на трубчастій осі; 13 - місце завальцювання підшипників на барабані; 14 - накладка; 15 - каст задньої декоративної вставки; 16 - задня декоративна вставка. Так як заявлене технічне рішення може бути модифікованим та мати альтернативні варіанти виконання, наведені далі креслення приведено як приклад для характеристики суті заявленого об'єкта та можливості його здійснення і будуть описаними детально. Має бути очевидним, що надані креслення та детальний опис не призначені для обмеження заявленого технічного рішення наведеними окремими варіантами втілення, а навпаки, включають всі модифікації, еквіваленти та альтернативи, які підпадають під суть та обсяг патентної охорони, що викладено в доданій формулі. Під підвіскою в даній заявці слід розуміти індивідуальну прикрасу, а саме ювелірний виріб або біжутерію, яку користувач носить на шийному ланцюжку. Інші варіанти втілення заявленого технічного рішення допускаються, якщо вони підпадають під суть заявленого об'єкта, охарактеризованого в формулі. На Фіг. 1 зображено загальний вигляд підвіски. Для ясності розуміння суті технічного рішення, на фігурах зображено переважний варіант втілення. Переважно підвіска характеризується бічною поверхнею, лицьовою поверхнею та задньою поверхнею. Під лицьовою поверхнею розуміють поверхню, яка повернена до користувача. Задня поверхня підвіски є ближчою до тіла користувача. Бічна поверхня визначає товщину підвіски. Переважно підвіска має дископодібну форму. Така форма може бути розвинута шляхом наявності на бічній поверхні наплавлень, видовжень, накладок та подібного для забезпечення інших форм: зіркоподібної, серцеподібної та ін., якщо при цьому забезпечується симетричний розподіл ваги підвіски відносно наявної трубчастої осі (3). Підвіска має корпус (1), в якому виконано перший (6.1) та другий (6.2) прохідні отвори. Перший та другий отвори (6.1, 6.2.) призначені для проходу ланцюжка через корпус (1) підвіски під час носіння. Розміри першого та другого отворів є більшими за поперечний розмір ланцюжка, що забезпечує безперешкодний рух ланцюжка через корпус підвіски. У відомих рішеннях підвіска зазнає тертя при контакті з ланцюжком на зовнішніх краях першого та другого отвору. Як буде показано нижче, заявлене рішення забезпечує уникнення цього недоліку за рахунок наявності барабана. Як було зазначено вище, підвіска переважно має дископодібну форму, яка в основному надається їй формою корпусу. Щонайменше частина корпусу має форму зрізаного диска. Має 2 UA 121690 U 5 10 15 20 25 30 35 40 45 50 55 60 бути зрозумілим, що форма корпусу може мати певні відхилення, проте фахівець виділить з форми частину, яку слід сприймати як форму зрізаного диска. Слід врахувати, що порівняння з дископодібною формою є умовним, оскільки ідеальний диск має рівні основи та однаковий діаметр перерізу, виконаного через будь-яку точку на бічній поверхні паралельно основи. В реальному втіленні допускається відхилення від ідеальної форми. Тобто основа може мати вигини, опуклості, виступи тощо. Бічна поверхня може змінювати поперечний діаметр. Якщо фахівцю відома поставлена задача щодо створення підвіски, то значення відхилень від геометрично ідеальної форми є зрозумілими для нього. Проте така задача є відомою фахівцю лише на основі даного опису. Крім цього при наявності додаткових елементів на бічній поверхні, таких як наплавлень, видовжень та ін., фахівець виділить саме ту частину корпусу, яка підпадає під визначення "дископодібна форма"; тим більше, що для опису конструкції підвіски та пояснення суті її роботи суттєвою є внутрішня частина корпусу, яка співпадає за характеристиками з внутрішньою частиною диска. Корпус характеризується однією основою та бічною стороною. Основа є задньою частиною підвіски, а бічна сторона корпусу є бічною стороною підвіски. Ширина бічної сторони визначає ширину підвіски. Корпус переважно є суцільним, але допускається виконання як комбінування декількох елементів. Матеріал для корпусу є переважно дорогоцінний метал. Корпус з такого матеріалу є міцним і буде запобігати пошкодженню підвіски через стійкість до незначної деформації. В середині корпусу наявна трубчаста вісь (3), яка є жорстко закріпленою до центру основи корпусу (1) і простягається перпендикулярно від основи корпусу. На трубчастій осі (3) розміщено підшипники (4). Допускається застосування роликових або шарикових підшипників. На Фіг. 2. показаний приклад використання шарикових підшипників (4). Рознесення підшипників на осі дозволяє рівномірно, в одній площині відносно основи корпусу, виконувати обертання рухомого барабана (2) на трубчастій осі (3). Підшипники вставлені у внутрішню частину барабана (2) і закріплені шляхом завальцьовування (13). Підшипники звальцьовано на трубчастій осі (12) для запобігання їх зміщення відносно осі. Також підшипники звальцьовано у внутрішній частині барабана (13), що запобігає зміщенню рухомого барабана відносно підшипників. Підвіска має прикріплений до трубчастої осі барабан (2). Барабан (2) має наскрізний отвір, з однієї сторони якого вставлені підшипники (4). Тобто барабан (2) прикріплений до корпусу через підшипники (4), насаджений на трубчасту вісь (3), яка прикріплена до корпусу (1). При цьому барабан має V-подібний паз для ланцюжка та лицьову і задню поверхні з декоративними малюнками. Як видно на Фіг. 3, паз виконаний з можливістю вміщувати в собі ланцюжок (5) і забезпечувати з ним зчеплення таким чином, щоб уникати його ковзання в пазу. При цьому каст (10) лицьової декоративної вставки (11) має ніжку у вигляді пустотілого циліндра, що вставлена у трубчасту вісь (3) корпусу та прикріплена кастом (10) до барабана (2) таким чином, що закриває вузол підшипників від доступу та огляду. Каст (15) задньої декоративної вставки (16) також має циліндричну ніжку, що гвинтовим з'єднанням вставлена у тильну сторону ніжки касту (10) лицьової декоративної вставки (11) таким чином, що лицьова і задня декоративні вставки разом з барабаном (2) утворюють один цілий рухомий елемент. Тобто лицьова і задня декоративні вставки виконують функцію як естетичних елементів підвіски, так і запобігають потраплянню пилу до підшипників. В той же час вилучення касту лицьової декоративної вставки допомагає виконувати заміну підшипника. Барабан (2), лицьову декоративну вставка і задню декоративну вставку виконано з можливістю обертання на трубчастій осі (3) в одній площині, перпендикулярній трубчастій осі (3). Трубчаста вісь (3) співпадає з центром обертання барабана (2). Це дозволяє встановити центр маси підвіски на осі (3), що забезпечує безперешкодний рук ланцюжка через перший та другий прохідні отвори (6.1, 6.2) корпусу та запобігатиме їх контакту з краями цих прохідних отворів. На лицьовій поверхні підвіски розміщено накладку (14). Накладка (14) та задня поверхня корпусу (1) мають наскрізні декоративні прорізи (9). Між накладкою (14), задньою поверхнею корпусу (1) та лицьовою і задньою поверхнею барабана (2) з декоративними малюнками (8) наявна деяка відстань для забезпечення безперешкодного обертання барабана на трубчастій осі всередині корпусу. Іншими словами, відстань, що запобігає контакту між лицьовою і задньою поверхнею барабана з декоративними малюнками та накладкою і задньою поверхнею корпусу. Накладка (14) є нерухомою відносно корпусу підвіски і щільно прилягає до корпусу (1), як показано на Фіг. 3. Декоративні прорізи (9) виконані з можливістю доступу до лицьової і задньої поверхонь з декоративними малюнками (8) на барабані (2). Зокрема під час обертання барабана лицьова і задня поверхні з декоративними малюнками (8) рухаються, і тому малюнки змінюють своє положення відносно накладки (14) та задньої поверхні корпусу (1). Через декоративні прорізи (9) спостерігаються візуальні зміни, викликані обертанням лицьової і 3 UA 121690 U 5 10 задньої поверхонь барабана з декоративними малюнками (8). За допомогою цього утворюється двосторонній стробоскопічний ефект. На Фіг. 2 та 3 зображений технологічний отвір, розміщений в нижній частині корпусу на бічній поверхні підвіски. Ширина технологічного отвору є не меншою за товщину ланцюжка, і не більшою за ширину бічної сторони корпусу. Перед носінням заявленої підвіски першим кроком в технологічний отвір вставляють кінці ланцюжка так, щоб вони пройшли через внутрішню частину корпусу і вийшли через перший та другий прохідні отвори. Далі протягують кінці ланцюжка з першого та другого прохідних отворів до моменту, доки ланцюжок не потрапить в V-подібний паз барабана. Ланцюжок закріплюється на шиї користувача. Під час носіння підвіска рухається вздовж ланцюжка шляхом кочення при зміні положення тіла або при повороті голови користувача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 40 Підвіска з двостороннім стробоскопічним ефектом, яка характеризується бічною поверхнею, лицьовою поверхнею та задньою поверхнею і має корпус, в якому виконано перший та другий прохідні отвори, яка відрізняється тим, що щонайменше частина корпусу має форму зрізаного диска, яка характеризується однією основою та бічною стороною, причому основа є задньою поверхнею підвіски, а бічна сторона корпусу є бічною стороною підвіски, де ширина бічної сторони визначає ширину підвіски, всередині корпусу наявна трубчаста вісь, яка є жорстко закріпленою до центру основи корпусу і простягається перпендикулярно від основи корпусу, на трубчастій осі розміщено підшипники, причому підшипники вставлені у наскрізний отвір барабана і закріплені шляхом завальцювання, підвіска має прикріплений через підшипники до трубчастої осі барабан, на бічній стороні якого наявний V-подібний паз для ланцюжка, причому на лицьовій та задній поверхнях барабана нанесено декоративні малюнки, каст лицьової декоративної вставки має ніжку у вигляді пустотілого циліндра, що вставлена у трубчасту вісь корпусу та прикріплена кастом до барабана таким чином, що закриває вузол підшипників від доступу та огляду, каст задньої декоративної вставки має циліндричну ніжку, що гвинтовим з'єднанням вставлена у тильну сторону ніжки касту лицьової декоративної вставки таким чином, що лицьова і задня декоративні вставки разом з барабаном утворюють один цілий рухомий елемент, на лицьовій поверхні підвіски розміщено накладку з наскрізними декоративними прорізами, причому накладка є нерухомою відносно корпусу підвіски, а наскрізні декоративні прорізи виконані з можливістю доступу до лицьової поверхні барабана, на якій нанесено декоративний малюнок, задня поверхня корпусу має наскрізні декоративні прорізи з можливістю доступу до задньої поверхні барабана, на якій нанесено декоративний малюнок, в нижній частині бічної поверхні корпусу підвіски наявний технологічний отвір. 4 UA 121690 U 5 UA 121690 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
