Підвіска зі стробоскопічним ефектом

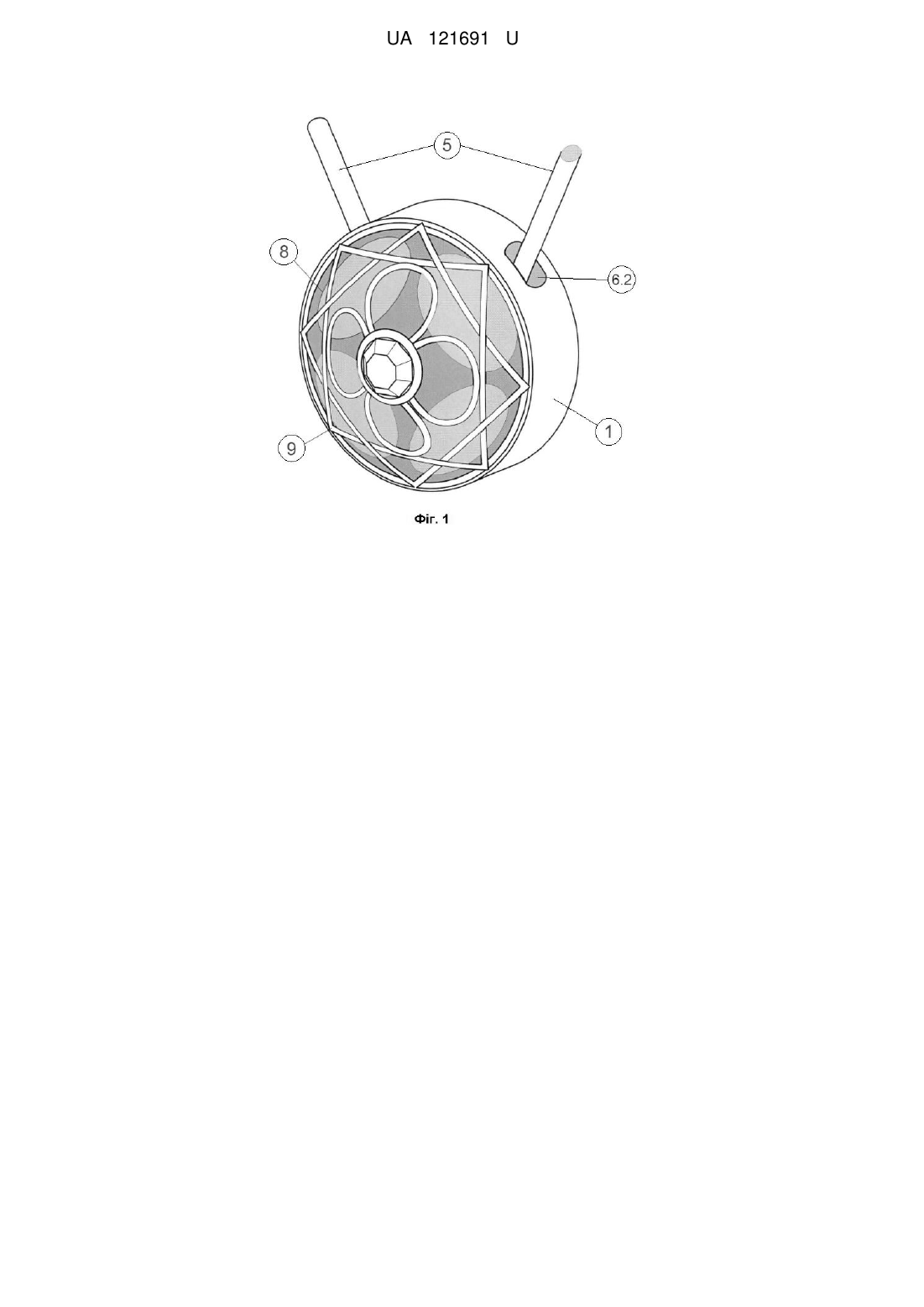

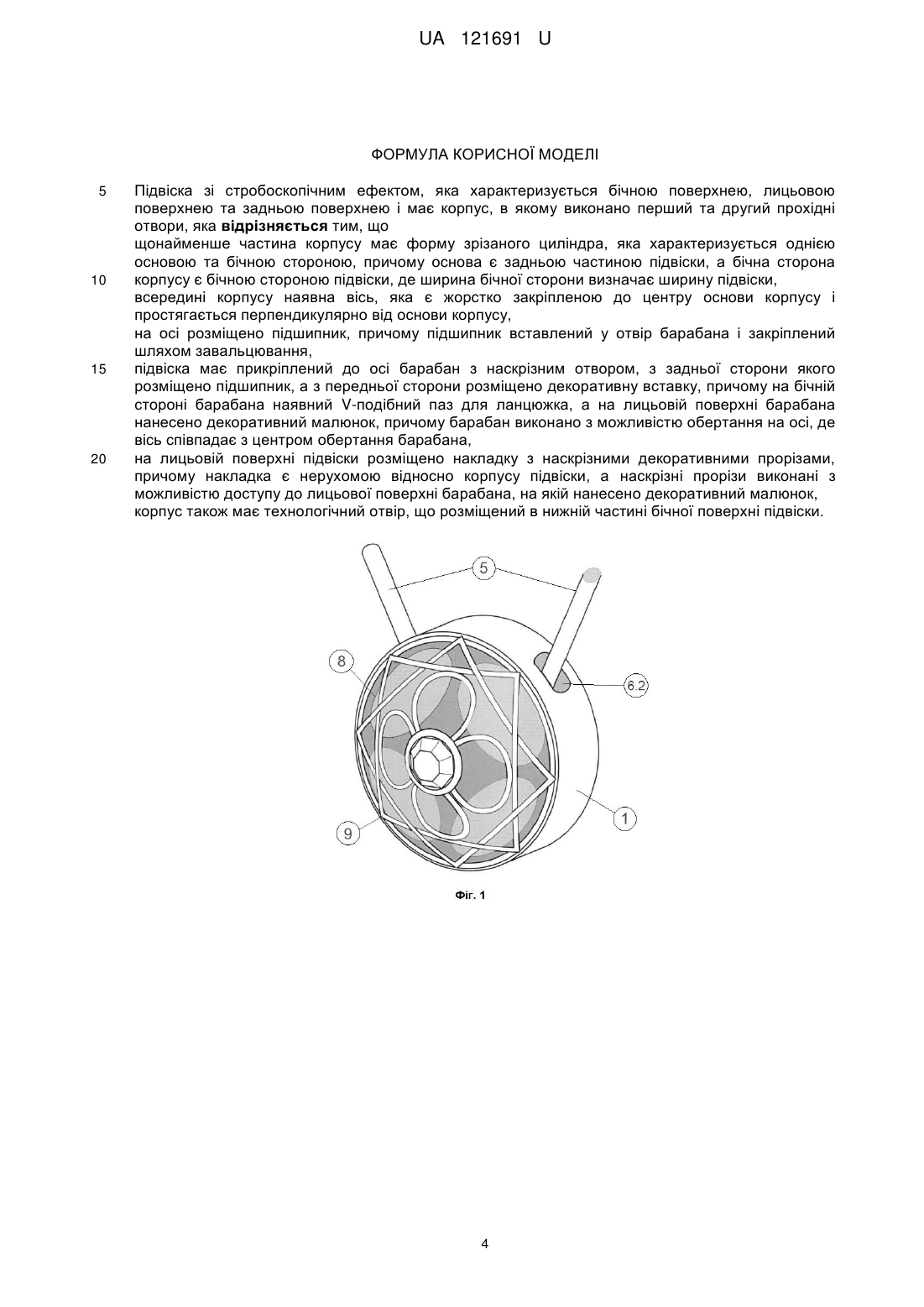

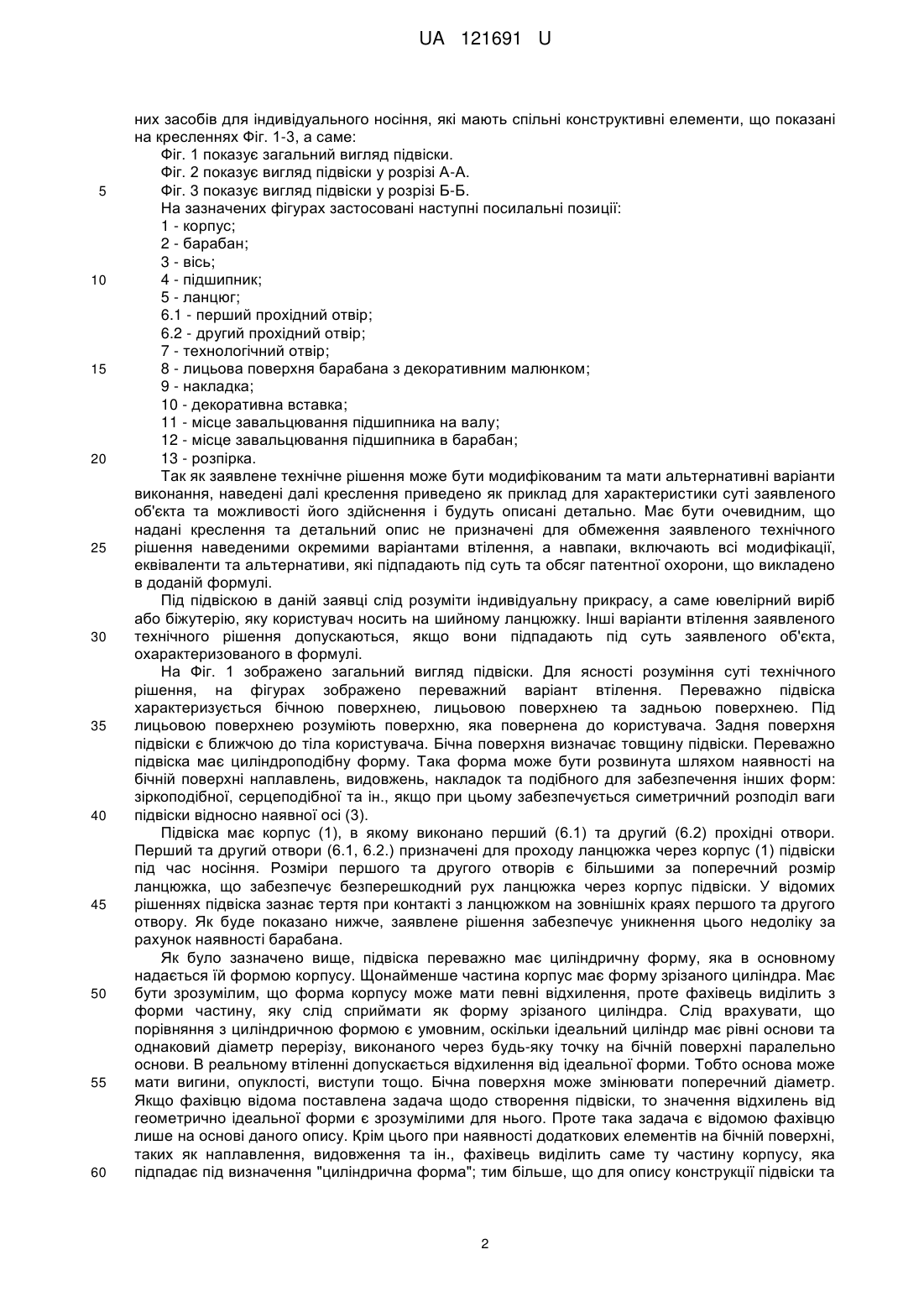

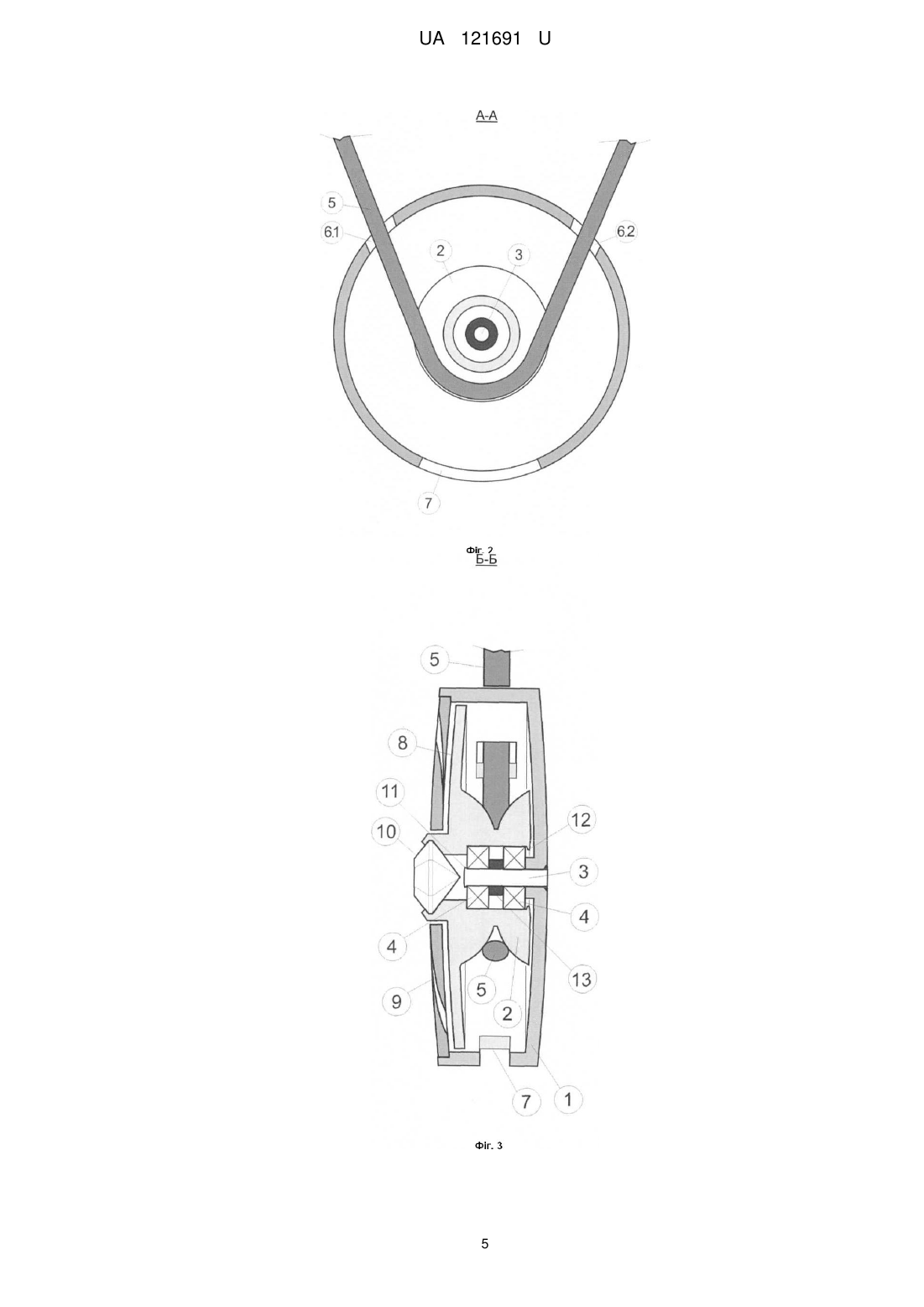

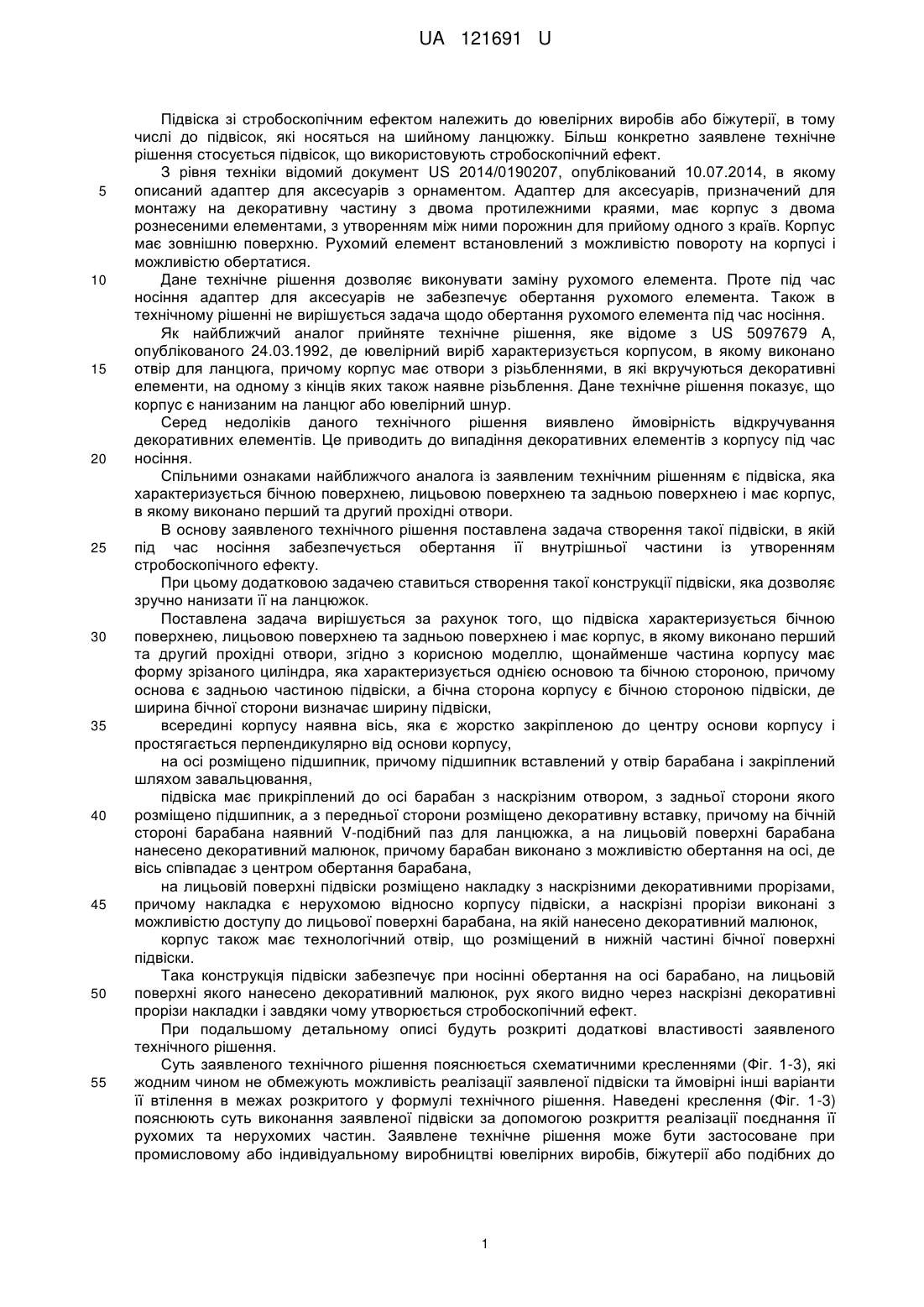

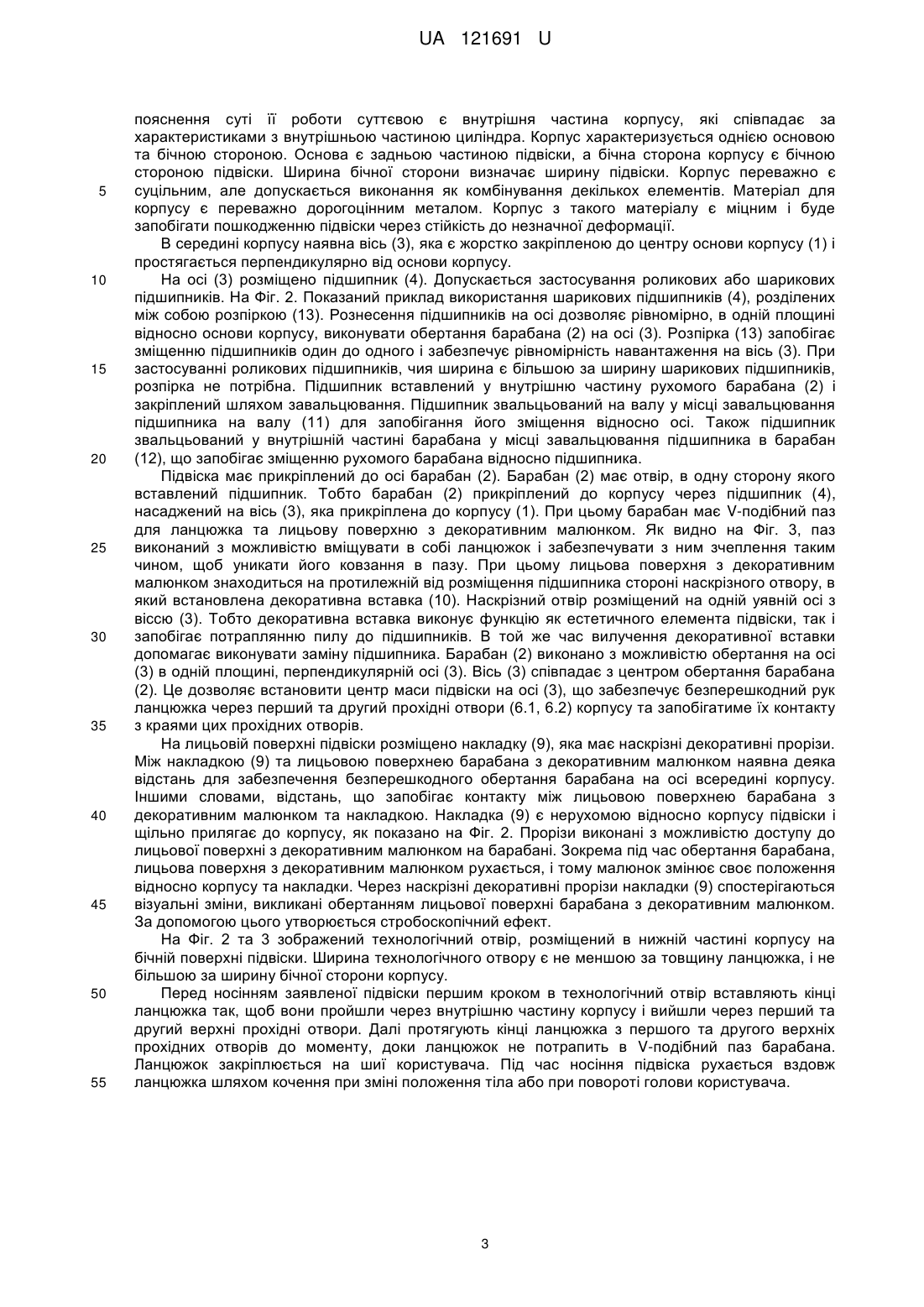

Реферат: Підвіска зі стробоскопічним ефектом характеризується бічною поверхнею, лицьовою поверхнею та задньою поверхнею і має корпус, в якому виконано перший та другий прохідні отвори. Щонайменше частина корпусу має форму зрізаного циліндра, яка характеризується однією основою та бічною стороною. Основа є задньою частиною підвіски. Бічна сторона корпусу є бічною стороною підвіски, де ширина бічної сторони визначає ширину підвіски. Всередині корпусу є вісь, яка є жорстко закріпленою до центру основи корпусу і простягається перпендикулярно від основи корпусу. На осі розміщено підшипник. Підшипник вставлений у отвір барабана і закріплений шляхом завальцювання. Підвіска має прикріплений до осі барабан з наскрізним отвором, з задньої сторони якого розміщено підшипник, а з передньої сторони розміщено декоративну вставку. На бічній стороні барабана є V-подібний паз для ланцюжка. На лицьовій поверхні барабана нанесено декоративний малюнок. Барабан виконано з можливістю обертання на осі, де вісь співпадає з центром обертання барабана. На лицьовій поверхні підвіски розміщено накладку з наскрізними декоративними прорізами. Накладка є нерухомою відносно корпусу підвіски, а наскрізні прорізи виконані з можливістю доступу до лицьової поверхні барабана, на якій нанесено декоративний малюнок. Корпус має технологічний отвір, що розміщений в нижній частині бічної поверхні підвіски. UA 121691 U (12) UA 121691 U UA 121691 U 5 10 15 20 25 30 35 40 45 50 55 Підвіска зі стробоскопічним ефектом належить до ювелірних виробів або біжутерії, в тому числі до підвісок, які носяться на шийному ланцюжку. Більш конкретно заявлене технічне рішення стосується підвісок, що використовують стробоскопічний ефект. З рівня техніки відомий документ US 2014/0190207, опублікований 10.07.2014, в якому описаний адаптер для аксесуарів з орнаментом. Адаптер для аксесуарів, призначений для монтажу на декоративну частину з двома протилежними краями, має корпус з двома рознесеними елементами, з утворенням між ними порожнин для прийому одного з країв. Корпус має зовнішню поверхню. Рухомий елемент встановлений з можливістю повороту на корпусі і можливістю обертатися. Дане технічне рішення дозволяє виконувати заміну рухомого елемента. Проте під час носіння адаптер для аксесуарів не забезпечує обертання рухомого елемента. Також в технічному рішенні не вирішується задача щодо обертання рухомого елемента під час носіння. Як найближчий аналог прийняте технічне рішення, яке відоме з US 5097679 A, опублікованого 24.03.1992, де ювелірний виріб характеризується корпусом, в якому виконано отвір для ланцюга, причому корпус має отвори з різьбленнями, в які вкручуються декоративні елементи, на одному з кінців яких також наявне різьблення. Дане технічне рішення показує, що корпус є нанизаним на ланцюг або ювелірний шнур. Серед недоліків даного технічного рішення виявлено ймовірність відкручування декоративних елементів. Це приводить до випадіння декоративних елементів з корпусу під час носіння. Спільними ознаками найближчого аналога із заявленим технічним рішенням є підвіска, яка характеризується бічною поверхнею, лицьовою поверхнею та задньою поверхнею і має корпус, в якому виконано перший та другий прохідні отвори. В основу заявленого технічного рішення поставлена задача створення такої підвіски, в якій під час носіння забезпечується обертання її внутрішньої частини із утворенням стробоскопічного ефекту. При цьому додатковою задачею ставиться створення такої конструкції підвіски, яка дозволяє зручно нанизати її на ланцюжок. Поставлена задача вирішується за рахунок того, що підвіска характеризується бічною поверхнею, лицьовою поверхнею та задньою поверхнею і має корпус, в якому виконано перший та другий прохідні отвори, згідно з корисною моделлю, щонайменше частина корпусу має форму зрізаного циліндра, яка характеризується однією основою та бічною стороною, причому основа є задньою частиною підвіски, а бічна сторона корпусу є бічною стороною підвіски, де ширина бічної сторони визначає ширину підвіски, всередині корпусу наявна вісь, яка є жорстко закріпленою до центру основи корпусу і простягається перпендикулярно від основи корпусу, на осі розміщено підшипник, причому підшипник вставлений у отвір барабана і закріплений шляхом завальцювання, підвіска має прикріплений до осі барабан з наскрізним отвором, з задньої сторони якого розміщено підшипник, а з передньої сторони розміщено декоративну вставку, причому на бічній стороні барабана наявний V-подібний паз для ланцюжка, а на лицьовій поверхні барабана нанесено декоративний малюнок, причому барабан виконано з можливістю обертання на осі, де вісь співпадає з центром обертання барабана, на лицьовій поверхні підвіски розміщено накладку з наскрізними декоративними прорізами, причому накладка є нерухомою відносно корпусу підвіски, а наскрізні прорізи виконані з можливістю доступу до лицьової поверхні барабана, на якій нанесено декоративний малюнок, корпус також має технологічний отвір, що розміщений в нижній частині бічної поверхні підвіски. Така конструкція підвіски забезпечує при носінні обертання на осі барабано, на лицьовій поверхні якого нанесено декоративний малюнок, рух якого видно через наскрізні декоративні прорізи накладки і завдяки чому утворюється стробоскопічний ефект. При подальшому детальному описі будуть розкриті додаткові властивості заявленого технічного рішення. Суть заявленого технічного рішення пояснюється схематичними кресленнями (Фіг. 1-3), які жодним чином не обмежують можливість реалізації заявленої підвіски та ймовірні інші варіанти її втілення в межах розкритого у формулі технічного рішення. Наведені креслення (Фіг. 1-3) пояснюють суть виконання заявленої підвіски за допомогою розкриття реалізації поєднання її рухомих та нерухомих частин. Заявлене технічне рішення може бути застосоване при промисловому або індивідуальному виробництві ювелірних виробів, біжутерії або подібних до 1 UA 121691 U 5 10 15 20 25 30 35 40 45 50 55 60 них засобів для індивідуального носіння, які мають спільні конструктивні елементи, що показані на кресленнях Фіг. 1-3, а саме: Фіг. 1 показує загальний вигляд підвіски. Фіг. 2 показує вигляд підвіски у розрізі А-А. Фіг. 3 показує вигляд підвіски у розрізі Б-Б. На зазначених фігурах застосовані наступні посилальні позиції: 1 - корпус; 2 - барабан; 3 - вісь; 4 - підшипник; 5 - ланцюг; 6.1 - перший прохідний отвір; 6.2 - другий прохідний отвір; 7 - технологічний отвір; 8 - лицьова поверхня барабана з декоративним малюнком; 9 - накладка; 10 - декоративна вставка; 11 - місце завальцювання підшипника на валу; 12 - місце завальцювання підшипника в барабан; 13 - розпірка. Так як заявлене технічне рішення може бути модифікованим та мати альтернативні варіанти виконання, наведені далі креслення приведено як приклад для характеристики суті заявленого об'єкта та можливості його здійснення і будуть описані детально. Має бути очевидним, що надані креслення та детальний опис не призначені для обмеження заявленого технічного рішення наведеними окремими варіантами втілення, а навпаки, включають всі модифікації, еквіваленти та альтернативи, які підпадають під суть та обсяг патентної охорони, що викладено в доданій формулі. Під підвіскою в даній заявці слід розуміти індивідуальну прикрасу, а саме ювелірний виріб або біжутерію, яку користувач носить на шийному ланцюжку. Інші варіанти втілення заявленого технічного рішення допускаються, якщо вони підпадають під суть заявленого об'єкта, охарактеризованого в формулі. На Фіг. 1 зображено загальний вигляд підвіски. Для ясності розуміння суті технічного рішення, на фігурах зображено переважний варіант втілення. Переважно підвіска характеризується бічною поверхнею, лицьовою поверхнею та задньою поверхнею. Під лицьовою поверхнею розуміють поверхню, яка повернена до користувача. Задня поверхня підвіски є ближчою до тіла користувача. Бічна поверхня визначає товщину підвіски. Переважно підвіска має циліндроподібну форму. Така форма може бути розвинута шляхом наявності на бічній поверхні наплавлень, видовжень, накладок та подібного для забезпечення інших форм: зіркоподібної, серцеподібної та ін., якщо при цьому забезпечується симетричний розподіл ваги підвіски відносно наявної осі (3). Підвіска має корпус (1), в якому виконано перший (6.1) та другий (6.2) прохідні отвори. Перший та другий отвори (6.1, 6.2.) призначені для проходу ланцюжка через корпус (1) підвіски під час носіння. Розміри першого та другого отворів є більшими за поперечний розмір ланцюжка, що забезпечує безперешкодний рух ланцюжка через корпус підвіски. У відомих рішеннях підвіска зазнає тертя при контакті з ланцюжком на зовнішніх краях першого та другого отвору. Як буде показано нижче, заявлене рішення забезпечує уникнення цього недоліку за рахунок наявності барабана. Як було зазначено вище, підвіска переважно має циліндричну форму, яка в основному надається їй формою корпусу. Щонайменше частина корпус має форму зрізаного циліндра. Має бути зрозумілим, що форма корпусу може мати певні відхилення, проте фахівець виділить з форми частину, яку слід сприймати як форму зрізаного циліндра. Слід врахувати, що порівняння з циліндричною формою є умовним, оскільки ідеальний циліндр має рівні основи та однаковий діаметр перерізу, виконаного через будь-яку точку на бічній поверхні паралельно основи. В реальному втіленні допускається відхилення від ідеальної форми. Тобто основа може мати вигини, опуклості, виступи тощо. Бічна поверхня може змінювати поперечний діаметр. Якщо фахівцю відома поставлена задача щодо створення підвіски, то значення відхилень від геометрично ідеальної форми є зрозумілими для нього. Проте така задача є відомою фахівцю лише на основі даного опису. Крім цього при наявності додаткових елементів на бічній поверхні, таких як наплавлення, видовження та ін., фахівець виділить саме ту частину корпусу, яка підпадає під визначення "циліндрична форма"; тим більше, що для опису конструкції підвіски та 2 UA 121691 U 5 10 15 20 25 30 35 40 45 50 55 пояснення суті її роботи суттєвою є внутрішня частина корпусу, які співпадає за характеристиками з внутрішньою частиною циліндра. Корпус характеризується однією основою та бічною стороною. Основа є задньою частиною підвіски, а бічна сторона корпусу є бічною стороною підвіски. Ширина бічної сторони визначає ширину підвіски. Корпус переважно є суцільним, але допускається виконання як комбінування декількох елементів. Матеріал для корпусу є переважно дорогоцінним металом. Корпус з такого матеріалу є міцним і буде запобігати пошкодженню підвіски через стійкість до незначної деформації. В середині корпусу наявна вісь (3), яка є жорстко закріпленою до центру основи корпусу (1) і простягається перпендикулярно від основи корпусу. На осі (3) розміщено підшипник (4). Допускається застосування роликових або шарикових підшипників. На Фіг. 2. Показаний приклад використання шарикових підшипників (4), розділених між собою розпіркою (13). Рознесення підшипників на осі дозволяє рівномірно, в одній площині відносно основи корпусу, виконувати обертання барабана (2) на осі (3). Розпірка (13) запобігає зміщенню підшипників один до одного і забезпечує рівномірність навантаження на вісь (3). При застосуванні роликових підшипників, чия ширина є більшою за ширину шарикових підшипників, розпірка не потрібна. Підшипник вставлений у внутрішню частину рухомого барабана (2) і закріплений шляхом завальцювання. Підшипник звальцьований на валу у місці завальцювання підшипника на валу (11) для запобігання його зміщення відносно осі. Також підшипник звальцьований у внутрішній частині барабана у місці завальцювання підшипника в барабан (12), що запобігає зміщенню рухомого барабана відносно підшипника. Підвіска має прикріплений до осі барабан (2). Барабан (2) має отвір, в одну сторону якого вставлений підшипник. Тобто барабан (2) прикріплений до корпусу через підшипник (4), насаджений на вісь (3), яка прикріплена до корпусу (1). При цьому барабан має V-подібний паз для ланцюжка та лицьову поверхню з декоративним малюнком. Як видно на Фіг. 3, паз виконаний з можливістю вміщувати в собі ланцюжок і забезпечувати з ним зчеплення таким чином, щоб уникати його ковзання в пазу. При цьому лицьова поверхня з декоративним малюнком знаходиться на протилежній від розміщення підшипника стороні наскрізного отвору, в який встановлена декоративна вставка (10). Наскрізний отвір розміщений на одній уявній осі з віссю (3). Тобто декоративна вставка виконує функцію як естетичного елемента підвіски, так і запобігає потраплянню пилу до підшипників. В той же час вилучення декоративної вставки допомагає виконувати заміну підшипника. Барабан (2) виконано з можливістю обертання на осі (3) в одній площині, перпендикулярній осі (3). Вісь (3) співпадає з центром обертання барабана (2). Це дозволяє встановити центр маси підвіски на осі (3), що забезпечує безперешкодний рук ланцюжка через перший та другий прохідні отвори (6.1, 6.2) корпусу та запобігатиме їх контакту з краями цих прохідних отворів. На лицьовій поверхні підвіски розміщено накладку (9), яка має наскрізні декоративні прорізи. Між накладкою (9) та лицьовою поверхнею барабана з декоративним малюнком наявна деяка відстань для забезпечення безперешкодного обертання барабана на осі всередині корпусу. Іншими словами, відстань, що запобігає контакту між лицьовою поверхнею барабана з декоративним малюнком та накладкою. Накладка (9) є нерухомою відносно корпусу підвіски і щільно прилягає до корпусу, як показано на Фіг. 2. Прорізи виконані з можливістю доступу до лицьової поверхні з декоративним малюнком на барабані. Зокрема під час обертання барабана, лицьова поверхня з декоративним малюнком рухається, і тому малюнок змінює своє положення відносно корпусу та накладки. Через наскрізні декоративні прорізи накладки (9) спостерігаються візуальні зміни, викликані обертанням лицьової поверхні барабана з декоративним малюнком. За допомогою цього утворюється стробоскопічний ефект. На Фіг. 2 та 3 зображений технологічний отвір, розміщений в нижній частині корпусу на бічній поверхні підвіски. Ширина технологічного отвору є не меншою за товщину ланцюжка, і не більшою за ширину бічної сторони корпусу. Перед носінням заявленої підвіски першим кроком в технологічний отвір вставляють кінці ланцюжка так, щоб вони пройшли через внутрішню частину корпусу і вийшли через перший та другий верхні прохідні отвори. Далі протягують кінці ланцюжка з першого та другого верхніх прохідних отворів до моменту, доки ланцюжок не потрапить в V-подібний паз барабана. Ланцюжок закріплюється на шиї користувача. Під час носіння підвіска рухається вздовж ланцюжка шляхом кочення при зміні положення тіла або при повороті голови користувача. 3 UA 121691 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 Підвіска зі стробоскопічним ефектом, яка характеризується бічною поверхнею, лицьовою поверхнею та задньою поверхнею і має корпус, в якому виконано перший та другий прохідні отвори, яка відрізняється тим, що щонайменше частина корпусу має форму зрізаного циліндра, яка характеризується однією основою та бічною стороною, причому основа є задньою частиною підвіски, а бічна сторона корпусу є бічною стороною підвіски, де ширина бічної сторони визначає ширину підвіски, всередині корпусу наявна вісь, яка є жорстко закріпленою до центру основи корпусу і простягається перпендикулярно від основи корпусу, на осі розміщено підшипник, причому підшипник вставлений у отвір барабана і закріплений шляхом завальцювання, підвіска має прикріплений до осі барабан з наскрізним отвором, з задньої сторони якого розміщено підшипник, а з передньої сторони розміщено декоративну вставку, причому на бічній стороні барабана наявний V-подібний паз для ланцюжка, а на лицьовій поверхні барабана нанесено декоративний малюнок, причому барабан виконано з можливістю обертання на осі, де вісь співпадає з центром обертання барабана, на лицьовій поверхні підвіски розміщено накладку з наскрізними декоративними прорізами, причому накладка є нерухомою відносно корпусу підвіски, а наскрізні прорізи виконані з можливістю доступу до лицьової поверхні барабана, на якій нанесено декоративний малюнок, корпус також має технологічний отвір, що розміщений в нижній частині бічної поверхні підвіски. 4 UA 121691 U 5 UA 121691 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
