Вакуумний висіваючий вузол для сівалки

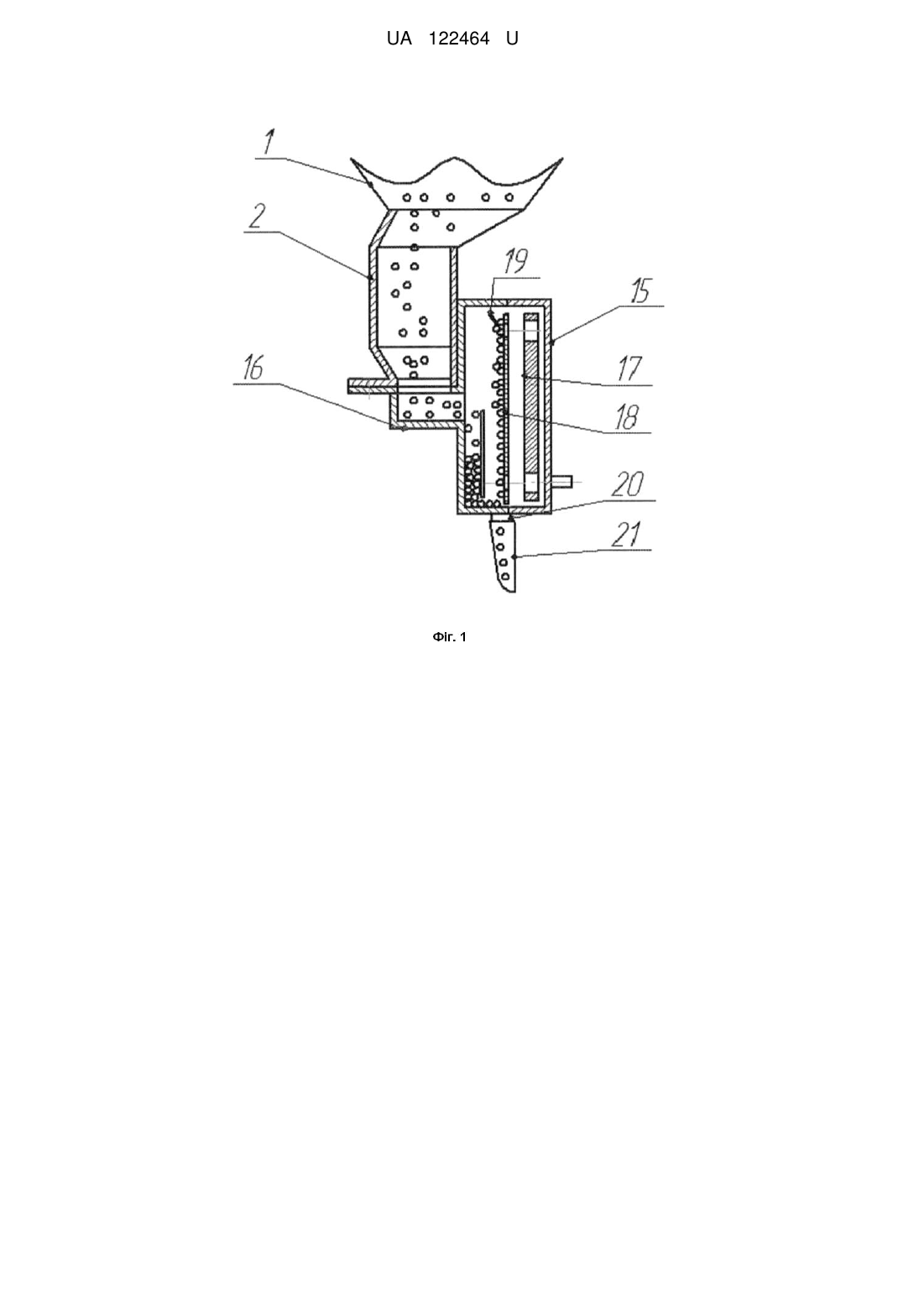

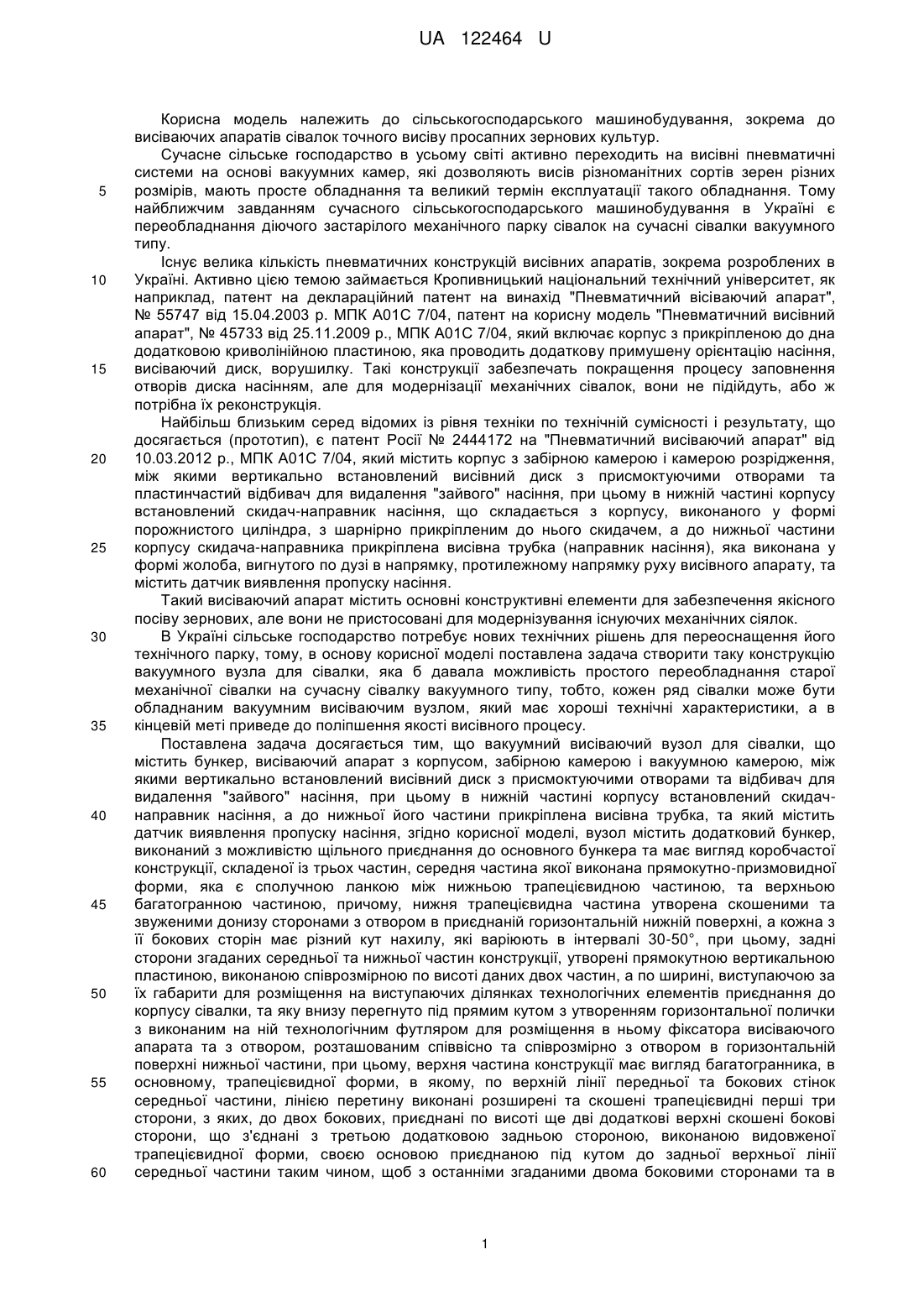

Реферат: UA 122464 U UA 122464 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до висіваючих апаратів сівалок точного висіву просапних зернових культур. Сучасне сільське господарство в усьому світі активно переходить на висівні пневматичні системи на основі вакуумних камер, які дозволяють висів різноманітних сортів зерен різних розмірів, мають просте обладнання та великий термін експлуатації такого обладнання. Тому найближчим завданням сучасного сільськогосподарського машинобудування в Україні є переобладнання діючого застарілого механічного парку сівалок на сучасні сівалки вакуумного типу. Існує велика кількість пневматичних конструкцій висівних апаратів, зокрема розроблених в Україні. Активно цією темою займається Кропивницький національний технічний університет, як наприклад, патент на деклараційний патент на винахід "Пневматичний вісіваючий апарат", № 55747 від 15.04.2003 р. МПК А01С 7/04, патент на корисну модель "Пневматичний висівний апарат", № 45733 від 25.11.2009 р., МПК А01С 7/04, який включає корпус з прикріпленою до дна додатковою криволінійною пластиною, яка проводить додаткову примушену орієнтацію насіння, висіваючий диск, ворушилку. Такі конструкції забезпечать покращення процесу заповнення отворів диска насінням, але для модернізації механічних сівалок, вони не підійдуть, або ж потрібна їх реконструкція. Найбільш близьким серед відомих із рівня техніки по технічній сумісності і результату, що досягається (прототип), є патент Росії № 2444172 на "Пневматичний висіваючий апарат" від 10.03.2012 р., МПК А01С 7/04, який містить корпус з забірною камерою і камерою розрідження, між якими вертикально встановлений висівний диск з присмоктуючими отворами та пластинчастий відбивач для видалення "зайвого" насіння, при цьому в нижній частині корпусу встановлений скидач-направник насіння, що складається з корпусу, виконаного у формі порожнистого циліндра, з шарнірно прикріпленим до нього скидачем, а до нижньої частини корпусу скидача-направника прикріплена висівна трубка (направник насіння), яка виконана у формі жолоба, вигнутого по дузі в напрямку, протилежному напрямку руху висівного апарату, та містить датчик виявлення пропуску насіння. Такий висіваючий апарат містить основні конструктивні елементи для забезпечення якісного посіву зернових, але вони не пристосовані для модернізування існуючих механічних сіялок. В Україні сільське господарство потребує нових технічних рішень для переоснащення його технічного парку, тому, в основу корисної моделі поставлена задача створити таку конструкцію вакуумного вузла для сівалки, яка б давала можливість простого переобладнання старої механічної сівалки на сучасну сівалку вакуумного типу, тобто, кожен ряд сівалки може бути обладнаним вакуумним висіваючим вузлом, який має хороші технічні характеристики, а в кінцевій меті приведе до поліпшення якості висівного процесу. Поставлена задача досягається тим, що вакуумний висіваючий вузол для сівалки, що містить бункер, висіваючий апарат з корпусом, забірною камерою і вакуумною камерою, між якими вертикально встановлений висівний диск з присмоктуючими отворами та відбивач для видалення "зайвого" насіння, при цьому в нижній частині корпусу встановлений скидачнаправник насіння, а до нижньої його частини прикріплена висівна трубка, та який містить датчик виявлення пропуску насіння, згідно корисної моделі, вузол містить додатковий бункер, виконаний з можливістю щільного приєднання до основного бункера та має вигляд коробчастої конструкції, складеної із трьох частин, середня частина якої виконана прямокутно-призмовидної форми, яка є сполучною ланкою між нижньою трапецієвидною частиною, та верхньою багатогранною частиною, причому, нижня трапецієвидна частина утворена скошеними та звуженими донизу сторонами з отвором в приєднаній горизонтальній нижній поверхні, а кожна з її бокових сторін має різний кут нахилу, які варіюють в інтервалі 30-50°, при цьому, задні сторони згаданих середньої та нижньої частин конструкції, утворені прямокутною вертикальною пластиною, виконаною співрозмірною по висоті даних двох частин, а по ширині, виступаючою за їх габарити для розміщення на виступаючих ділянках технологічних елементів приєднання до корпусу сівалки, та яку внизу перегнуто під прямим кутом з утворенням горизонтальної полички з виконаним на ній технологічним футляром для розміщення в ньому фіксатора висіваючого апарата та з отвором, розташованим співвісно та співрозмірно з отвором в горизонтальній поверхні нижньої частини, при цьому, верхня частина конструкції має вигляд багатогранника, в основному, трапецієвидної форми, в якому, по верхній лінії передньої та бокових стінок середньої частини, лінією перетину виконані розширені та скошені трапецієвидні перші три сторони, з яких, до двох бокових, приєднані по висоті ще дві додаткові верхні скошені бокові сторони, що з'єднані з третьою додатковою задньою стороною, виконаною видовженої трапецієвидної форми, своєю основою приєднаною під кутом до задньої верхньої лінії середньої частини таким чином, щоб з останніми згаданими двома боковими сторонами та в 1 UA 122464 U 5 10 15 20 25 30 35 40 45 50 55 60 сукупності з першою лицьовою стороною верхньої частини утворити, з одного боку, похилий прямокутно-трапецієвидний жолоб для пропуску насіння, а з іншого, за допомогою бортиків всіх сторін, відкриту рамку, співрозмірну з вихідним отвором основного бункеру сівалки, при цьому, висівну трубку вакуумного вузла змонтовано з елементами фіксації у вигляді обтискових пластин, прямокутна форма верхньої частини з отворами під шплінт переходить в неправильний кривий багатокутник з витягнутим хвостовиком по формі висівної трубки, а сама трубка своїми вушками приєднана до висівного ряду корпусу сівалки, до якого приєднаний також клиноподібний прикочуючий повзун, закріплений за допомогою втулки, яку монтують за допомогою обтискових пластин криволінійної форми. Середня частина бункера може бути виконана зі скругленими випуклими сторонами. Існує тісний причинно-наслідковий зв'язок між усією сукупністю суттєвих ознак та технічним результатом, що заявляється. Завдяки новій конструкції вакуумного висіваю чого вузла для сівалки, можливе просте переобладнання старої механічної сівалки на сучасну сівалку вакуумного типу, тобто, кожен ряд сівалки може бути обладнаним вакуумним висіваючим вузлом з висіваючим апаратом, який має хороші технічні характеристики, а в кінцевій меті приведе до забезпечення якісного посіву зернових. Завдяки конструкції додаткового бункера можливе його щільне з'єднання із основним бункером сівалки, та з'єднання з корпусом сівалки, що дає можливість зберегти конструктивні особливості механічної сівалки та простого її переобладнання. Нижня трапецієвидна частина утворена скошеними та звуженими донизу сторонами з отвором в приєднаній горизонтальній нижній поверхні, а кожна з її бокових сторін має різний кут нахилу, які варіюють в інтервалі 3050°, дають можливість зміщення потоків зерна, щоб зменшити вірогідність забивання завантажувального отвору зерном. Зберегти конструктивну особливість корпусу рами сівалки допомагають елементи фіксації висівної трубки та клиноподібного прикочуючого повзуна. Завдяки правильному розміщенню вушок висівної трубки, був визначений потрібний кут розміщення трубки відносно землі для правильного падіння зерна. Конструктивна схема вакуумного висіваючого вузла для сівалки представлена на кресленнях, де, на фіг. 1 - загальний вигляд вакуумного вузла висіваючого апарату; на фіг. 2 - вигляд додаткового бункеру в аксонометрії; на фіг. 3 - схема встановленого клиноподібного прикочуючого повзуна; на фіг. 4 - вигляд обтискової пластини висівної трубки; на фіг. 5 - вигляд обтискової пластини клиноподібного прикочуючого повзуна. Вакуумний висіваючий вузол для сівалки містить бункер 1, який герметично з'єднаний з додатковим бункером 2 та має вигляд коробчастої конструкції, складеної із основних трьох частин, середня частина 3 виконана прямокутно-призмовидної форми, яка є зв'язуючою ланкою між нижньою трапецієвидною частиною 4 та верхньою багатогранною частиною 5. Нижня частина конструкції по лінії перерізу трьох сторін утворює трапецієвидну частину 4, кожна з її бокових сторін має різний кут нахилу, які варіюють в інтервалі 30-50°, до яких приєднана горизонтальна нижня поверхня з отвором (не показаний). Задні сторони згаданих середньої 3 та нижньої 4 частин конструкції, утворені прямокутною вертикальною пластиною 6, виконаною співрозмірною по висоті даних двох частин, а по ширині - виступаючою за їх габарити, для розміщення технологічних елементів приєднання до корпусу сівалки, та яку внизу перегнуто під прямим кутом з утворенням горизонтальної полички 7 з виконаним на ній технологічним футляром 8 для розміщення в ньому фіксатора висіваючого апарата та з отвором (не показані). Останній розташований співвісно та співрозмірно з отвором трапецієвидної нижньої частини 4. Верхня частина 5 конструкції має вигляд багатогранника, в основному, трапецієвидної форми, в якому, по верхній лінії передньої та бокових стінок середньої частини, лінією перетину виконані розширені та скошені трапецієвидні перші три його сторони 9, 10 (третя не показана), з яких, до двох бокових, одна з яких 10, приєднані по висоті ще дві додаткові верхні скошені бокові сторони 11 та 12, що з'єднані з третьою додатковою задньою стороною 13, виконаною видовженої трапецієвидної форми, піднятою до верху, а основою приєднаною під кутом до задньої верхньої лінії середньої частини таким чином, щоб з останніми згаданими двома боковими сторонами 11 та 12 та в сукупності з першою лицьовою стороною 9 верхньої частини утворити, з одного боку, похилий прямокутно-трапецієвидний жолоб для пропуску насіння (задня його стінка 13), а з іншого, за допомогою бортиків всіх сторін: 9, 11, 12, 13, відкриту рамку 14, співрозмірну з вихідним отвором основного бункеру сівалки. Вузол містить висіваючий апарат з корпусом 15, забірною камерою 16 і вакуумною камерою 17, між якими вертикально встановлений висівний диск 18 з присмоктуючими отворами (не показані), відбивач для видалення "зайвого" насіння 19, при цьому, в нижній частині корпусу встановлений скидач 2 UA 122464 U 5 10 15 20 25 30 35 40 45 50 55 60 направник насіння, що складається з корпусу, виконаного у формі порожнистого циліндра 20, а до нижньої його частини прикріплена висівна трубка 21. Висівну трубку 21 вакуумного вузла змонтовано з елементами фіксації у вигляді двох однакової форми обтискових пластин 22, прямокутна форма верхньої частини 23 з отворами під шплінт 24 переходить в неправильний кривий багатокутник з витягнутим хвостовиком 25 по формі висівної трубки, а сама трубка своїми вушками (не показано) приєднана до висівного ряду корпусу сіялки, до якого приєднаний також клиноподібний прикочуючий повзун 26, закріплений за допомогою втулки, яку монтують за допомогою пластин криволінійної форми 27. Для переобладнання механічної сівалки на сучасну сівалку вакуумного типу, додатковий бункер 2 герметично приєднують до основного бункера 1 сіялки за допомогою рамки 13, яка співрозмірна з вихідним отвором бункера 1. Безпосередньо висіваючий апарат кріплять до додаткового бункера 2 за допомогою двох болтів. Фіксатор висіваючого апарата розміщують в технологічному футлярі 8. Основу додаткового бункера 2 кріплять до рами сіялки за допомогою технологічних елементів - болтів та втулок. Якщо, наприклад, основний бункер сівалки буде мати скруглену форму, то додатковий бункер 2 виготовляють також скругленої форми, для чого, в першу чергу, середню частину 3, яка є сполучною ланкою між нижньою 4 та верхньою частинами 5 бункера, виконують зі скругленими випуклими сторонами. Обтискові пластини 22 з отворами під шплінт фіксують середню частину висівної трубки 21 від різних зміщень, що значно покращує якість посіву. Трубку своїми вушками приєднують до висівного ряду корпусу сіялки. Передню частину корпусу клиноподібного прикочуючого повзуна 26 закріплюють за допомогою втулки, яку обтискають з обох боків металевими пластинами 27 криволінійної форми. Для завершення переобладнання існуючої механічної сівалки на сучасну сівалку вакуумного типу монтується гідравлічна вакуумна система, яка забезпечує вакуум, необхідний для кожної секції сівалки. Ця система включає гідромотор, крильчатку і повітропроводи для кожної секції. При експлуатації сівалки підключають вакуумний висівний вузол і насіння з бункера 1 через додатковий бункер 2 попадає в забірну камеру 16, а далі в її робочу частину висіваючого апарата в зоні висівного диска 18. При подальшому обертанні висіваючого диска 18 насіння потрапляє в зону дії відбивача для видалення "зайвого" насіння 19, який примикає до торцевої площини висівного диска 18, де відбувається видалення надмірного насіння, захопленого присмоктуючими отворами. Видалене насіння падає назад в забірну камеру 16, а насіння, що залишилося біля отворів, при подальшому обертанні висівного диска 18 надходить в зону скидання, де відбувається відсічення вакууму і воно, під дією сили тяжіння, попадає у скидачнаправник насіння, що складається з корпусу, виконаного у формі порожнистого циліндра 20, а потім до висівної трубки 21. На трубці розміщений датчик виявлення пропуску насіння (не показаний). Зерна падають у борозну, підготовлену сошником, після чого клиноподібний прикочуючий повзун 26, рухаючись по дну борозни, щільно притискує насіння до ґрунту, завдяки тому ж клиноподібному профілю. Таким чином насінини не падають в борозну, а плавно викладаються в ній, що дає можливість контролювати глибину висіву, забезпечуючи рівномірний контакт насіння з ґрунтом, яке призводить до рівномірного проростання зерен, що неодмінно призведе до збільшення врожайності зернових культур. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Вакуумний висіваючий вузол для сівалки, що містить бункер, висіваючий апарат з корпусом, забірною камерою і вакуумною камерою, між якими вертикально встановлений висівний диск з присмоктуючими отворами та відбивач для видалення "зайвого" насіння, при цьому в нижній частині корпусу встановлений скидач-направник насіння, а до нижньої його частини прикріплена висівна трубка, та який містить датчик виявлення пропуску насіння, який відрізняється тим, що вузол містить додатковий бункер, виконаний з можливістю щільного приєднання до основного бункера та має вигляд коробчастої конструкції, складеної із трьох частин, середня частина якої виконана прямокутно-призмовидної форми, яка є сполучною ланкою між нижньою трапецієвидною частиною та верхньою багатогранною частиною, причому нижня трапецієвидна частина утворена скошеними та звуженими донизу сторонами з отвором в приєднаній горизонтальній нижній поверхні, а кожна з її бокових сторін має різний кут нахилу, які варіюють в інтервалі 30-50°, при цьому задні сторони згаданих середньої та нижньої частин конструкції утворені прямокутною вертикальною пластиною, виконаною співрозмірною по висоті даних двох частин, а по ширині - виступаючою за їх габарити для розміщення на виступаючих ділянках 3 UA 122464 U 5 10 15 20 технологічних елементів приєднання до корпусу сівалки, та яку внизу перегнуто під прямим кутом, з утворенням горизонтальної полички з виконаним на ній технологічним футляром для розміщення в ньому фіксатора висіваючого апарата та з отвором, розташованим співвісно та співрозмірно з отвором в горизонтальній поверхні нижньої частини, при цьому верхня частина конструкції має вигляд багатогранника, в основному трапецієвидної форми, в якому, по верхній лінії передньої та бокових стінок середньої частини, лінією перерізу виконані розширені та скошені трапецієвидні перші три сторони, з яких, до двох бокових, приєднані по висоті ще дві додаткові верхні скошені бокові сторони, що з'єднані з третьою додатковою задньою стороною, виконаною видовженої трапецієвидної форми, своєю основою приєднаною під кутом до задньої верхньої лінії середньої частини таким чином, щоб з останніми згаданими двома боковими сторонами та в сукупності з першою лицьовою стороною верхньої частини утворити, з одного боку, похилий прямокутно-трапецієвидний жолоб для пропуску насіння, а з іншого, за допомогою бортиків усіх сторін, відкриту рамку, співрозмірну з вихідним отвором основного бункера сівалки, при цьому, висівну трубку вакуумного вузла змонтовано з елементами фіксації у вигляді обтискових пластин, прямокутна форма верхньої частини з отворами під шплінт переходить в неправильний кривий багатокутник з витягнутим хвостовиком по формі висівної трубки, а сама трубка своїми вушками приєднана до висівного ряду корпусу сівалки, до якого приєднаний також клиноподібний прикочуючий повзун, закріплений за допомогою втулки, яку монтують за допомогою обтискових пластин криволінійної форми. 2. Вакуумний висіваючий вузол для сівалки за п. 1, який відрізняється тим, що середня частина бункера виконана зі скругленими випуклими сторонами. 4 UA 122464 U 5 UA 122464 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
