Висіваючий пристрій сівалки

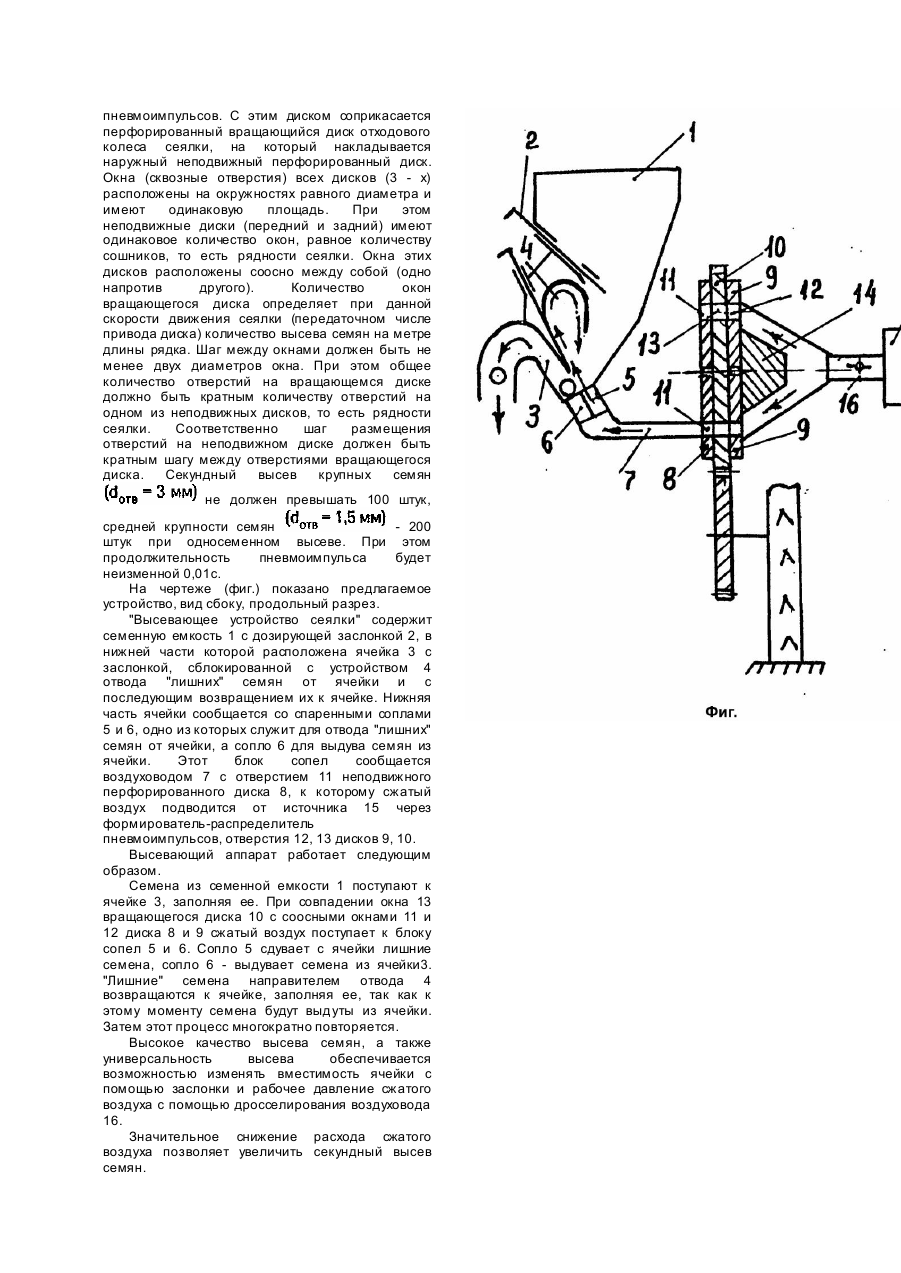

Изобретение относится к сельскохозяйственному машиностроению, в частности к пневматическим сеялкам с рабочим давлением воздуха больше атмосферного. Известны аналоги: "Пневматический высевающий аппарат сеялки" (А.с. СССР №1595367) и " Высевающее устройство" (А.с. СССР №1727617, кл. A01C7/04), принятое в качестве прототипа. Пневматический аппарат сеялки по а.с. №1595367 включает в себя источник сжатого воздуха, дозатор высева семян, струйный элемент, линию задержки пневматического импульса управления высева семян, перфорированный диск с приводом от ходового колеса сеялки для синхронизации высева семян со скоростью движения сеялки. Работа пневматического аппарата состоит в том, что из самозаполняющегося дозатора, расположенного внутри бункера для семян, выдуваются семена в семепровод чередующимся потоком сжатого воздуха, поступающего из струйного элемента в результате сообщения окон (сквозных отверстий) перфорированного диска, сообщающегося с источником сжатого воздуха и продолжающегося в течение длительности задержки пневмоимпульса управления высева семян. Преимущество аппарата состоит в том, что при скорости движения сеялки не ниже агротехнически принятой стравливание (сброс) воздуха через второй канал струйного элемента не происходит, что на 50% снижает энергетические затраты на высев семян. Синхронизация выдува семян в семепровод (высева семян) со скоростью движения сеялки повышает равномерность высева семян. Недостатки аппарата-сеялки наличие одностабильного струйного элемента с коэффициентом полезного действия (КПД) не более 33%, а также наличие громоздкой линии задержки пневмоимпульсов. Высевающее устройство (по а.с. №1727617), принятое в качестве прототипа относится к струйным высевающим устройствам, которое не имеет струйных элементов и линии задержки пневмоимпульсов. Оно содержит только сопла заполнения ячеек семенами с последующим отводом "лишних" семян и выдува семян из ячеек. Высевающее устройство включает в себя: источник сжатого воздуха, формировательраспределитель пневмоимпульсов, сопла заполнения ячеек семенами и отвода от них "лишних" семян; сопла выдува семян из ячеек в семепровод; питатель с дозирующей заслонкой, наклонную плоскость с воздуховодами. Работа высевающего устройства состоит в том, что две смежные ячейки поочередно заполняются семенами с помощью пневмоимпульсов сжатого воздуха, подаваемых формирователем-распределителем к направителям наклонной плоскости, сообщающихся с вы ходным окном бункера для семян. При этом, когда одна из ячеек заполняется семенами в это время из другой ячейки семена выдуваются в семепровод. Это чередование высева семян ячейками обеспечивается формирователем-распределителем, состоящем из трех перфорированных дисков, один из которых соединен с источником сжатого воздуха, а другой с соплами заполнения ячеек и выдува из них семян в семепровод. Между этими перфорированными дисками (неподвижными накладками) вращается перфорированный диск с приводом от ходового колеса сеялки. Окна накладок и диска имеют одинаковый диаметр, рассчитанный на заданную продолжительность пневмоимпульсов при движении с оптимальной агротехнической скоростью.. Окна неподвижных накладок расположены попарно с шагом равным двум их диаметрам. Шаг размещения окон вращающегося диска равен четырем их диаметрам. С уменьшением скорости движения сеялки равномерность высева не нарушается, так заполнение ячеек и выдув семян находятся в стадии ожидания этих процессов. Преимущество прототипа состоит в том, что отсутствуют стр уйный элемент с КПД 33% и громоздкая линия задержки пневмоимпульсов. Это в три раза уменьшает энергозатраты на высев семян и упрощает высевающее устройство. Недостатки прототипа: сложность устройства, повышенные энергетические затраты на заполнение ячеек семенами и отвода "лишних" семян (наклонная плоскость, большой путь движения сжатого воздуха, принудительное заполнение ячеек семенами). Кроме того на каждый двухрядный высевающий аппарат сеялки требуется формирователь-распределитель пневмоимпульсов, то есть фактически формирователь-распределитель превращается в золотниковый пневматический высевающий аппарат, что усложняет устройство многорядной сеялки. В основу предлагаемого изобретения поставлена задача упростить технологический процесс высевающего устройства сеялки и уменьшить энергетические затраты на высев семян. Поставленная задача достигается тем, что в заявленном изобретении формировательраспределитель пневмоимпульсов имеет более совершенное одно и тоже устройство, которое может обеспечить управление высевом 8 - 12 рядной сеялки, то есть практически осуществлять высев семян без подвижных частей высевающи х устройств. А также тем, что для заполнения ячеек не требуется использование сжатого воздуха. Они самозаполняются при удалении "лишних" семян по кратчайшему пути и с возвратом их к ячейке. При этом возможность изменять вместимость ячейки повышает универсальность высева семян сеялкой. Все это значительно уменьшает энергетические затраты. Особенность заявленного "Высевающего устройства сеялки" состоит в следующем. Ячейка для семян расположена в нижней части бункера с возможностью самоистечения к ней семян из семенной емкости. Дозирующая заслонка, спаренная с направителем отвода от ячейки "лишних" семян, обеспечивает изменение вместимости ячейки и заполнение ее возвращенными воздушным потоком семенами к ней, повышая их сыпучесть. Формировательраспределитель пневмоимпульсов выполнен в виде усеченного конуса с круговым полым каналом, сообщенным с источником сжатого воздуха. Круговой канал сообщается с неподвижным перфорированным диском, прилегающим к усеченному концу формирователя пневмоимпульсов. С этим диском соприкасается перфорированный вращающийся диск отходового колеса сеялки, на который накладывается наружный неподвижный перфорированный диск. Окна (сквозные отверстия) всех дисков (3 - х) расположены на окружностях равного диаметра и имеют одинаковую площадь. При этом неподвижные диски (передний и задний) имеют одинаковое количество окон, равное количеству сошников, то есть рядности сеялки. Окна этих дисков расположены соосно между собой (одно напротив другого). Количество окон вращающегося диска определяет при данной скорости движения сеялки (передаточном числе привода диска) количество высева семян на метре длины рядка. Шаг между окнами должен быть не менее двух диаметров окна. При этом общее количество отверстий на вращающемся диске должно быть кратным количеству отверстий на одном из неподвижных дисков, то есть рядности сеялки. Соответственно шаг размещения отверстий на неподвижном диске должен быть кратным шагу между отверстиями вращающегося диска. Секундный высев крупных семян не должен превышать 100 штук, средней крупности семян - 200 штук при односеменном высеве. При этом продолжительность пневмоимпульса будет неизменной 0,01с. На чертеже (фиг.) показано предлагаемое устройство, вид сбоку, продольный разрез. "Высевающее устройство сеялки" содержит семенную емкость 1 с дозирующей заслонкой 2, в нижней части которой расположена ячейка 3 с заслонкой, сблокированной с устройством 4 отвода "лишних" семян от ячейки и с последующим возвращением их к ячейке. Нижняя часть ячейки сообщается со спаренными соплами 5 и 6, одно из которых служит для отвода "лишних" семян от ячейки, а сопло 6 для выдува семян из ячейки. Этот блок сопел сообщается воздуховодом 7 с отверстием 11 неподвижного перфорированного диска 8, к которому сжатый воздух подводится от источника 15 через формирователь-распределитель пневмоимпульсов, отверстия 12, 13 дисков 9, 10. Высевающий аппарат работает следующим образом. Семена из семенной емкости 1 поступают к ячейке 3, заполняя ее. При совпадении окна 13 вращающегося диска 10 с соосными окнами 11 и 12 диска 8 и 9 сжатый воздух поступает к блоку сопел 5 и 6. Сопло 5 сдувает с ячейки лишние семена, сопло 6 - выдувает семена из ячейки3. "Лишние" семена направителем отвода 4 возвращаются к ячейке, заполняя ее, так как к этому моменту семена будут выдуты из ячейки. Затем этот процесс многократно повторяется. Высокое качество высева семян, а также универсальность высева обеспечивается возможностью изменять вместимость ячейки с помощью заслонки и рабочее давление сжатого воздуха с помощью дросселирования воздуховода 16. Значительное снижение расхода сжатого воздуха позволяет увеличить секундный высев семян.
