Корпус антивандального світильника

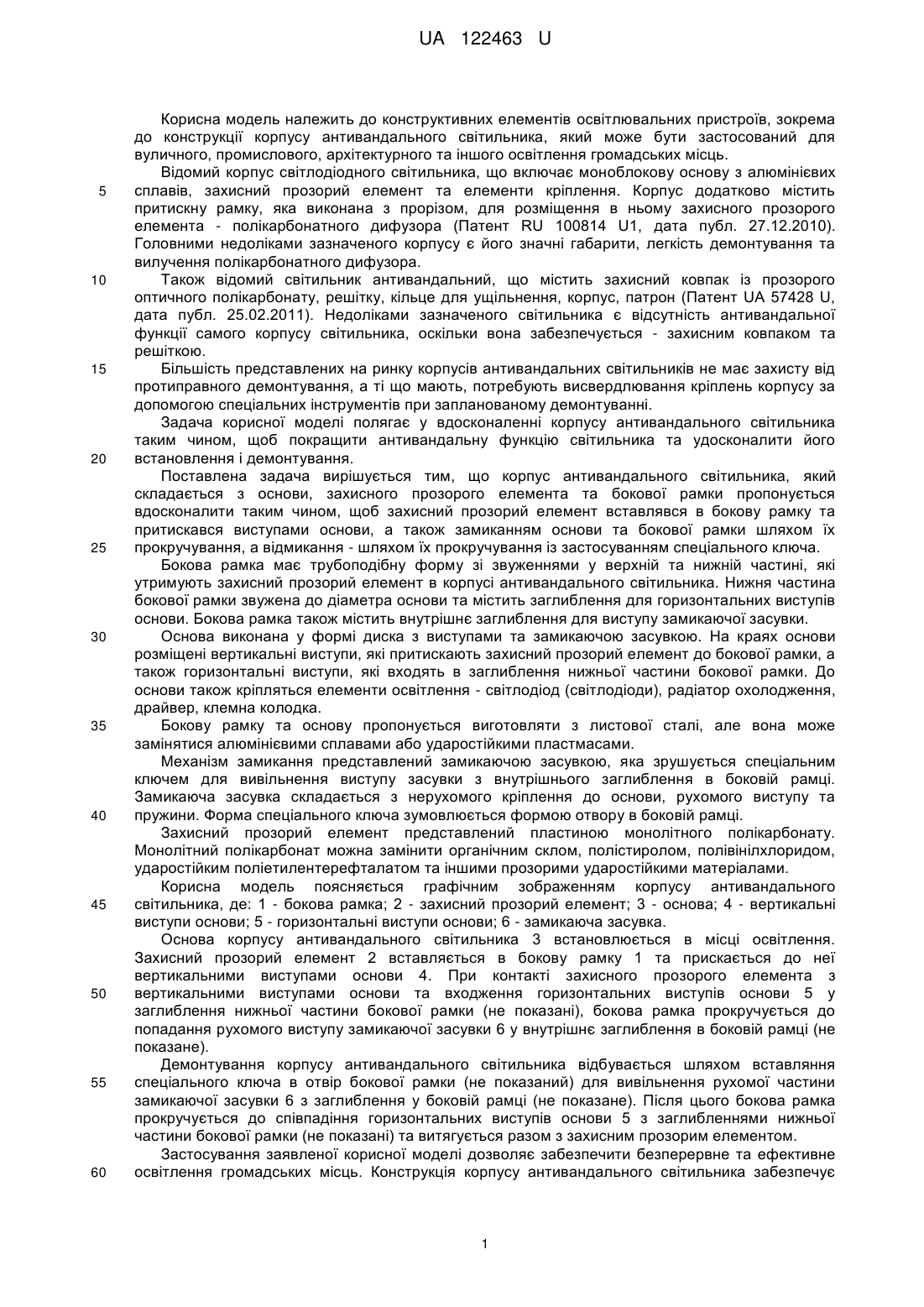

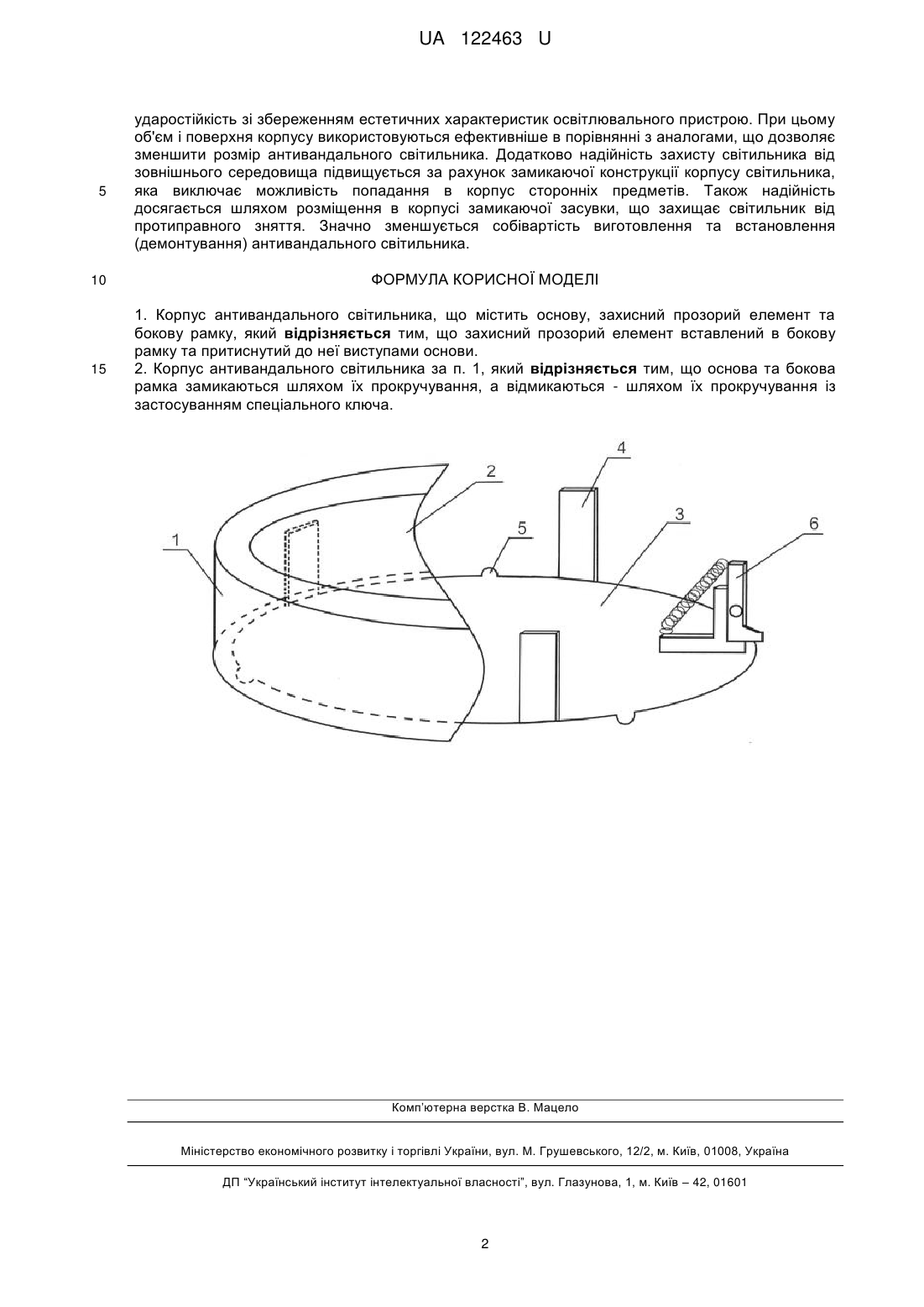

Реферат: Корпус антивандального світильника містить основу, захисний прозорий елемент та бокову рамку. Захисний прозорий елемент вставлений в бокову рамку та притиснутий до неї виступами основи. UA 122463 U (54) КОРПУС АНТИВАНДАЛЬНОГО СВІТИЛЬНИКА UA 122463 U UA 122463 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструктивних елементів освітлювальних пристроїв, зокрема до конструкції корпусу антивандального світильника, який може бути застосований для вуличного, промислового, архітектурного та іншого освітлення громадських місць. Відомий корпус світлодіодного світильника, що включає моноблокову основу з алюмінієвих сплавів, захисний прозорий елемент та елементи кріплення. Корпус додатково містить притискну рамку, яка виконана з прорізом, для розміщення в ньому захисного прозорого елемента - полікарбонатного дифузора (Патент RU 100814 U1, дата публ. 27.12.2010). Головними недоліками зазначеного корпусу є його значні габарити, легкість демонтування та вилучення полікарбонатного дифузора. Також відомий світильник антивандальний, що містить захисний ковпак із прозорого оптичного полікарбонату, решітку, кільце для ущільнення, корпус, патрон (Патент UA 57428 U, дата публ. 25.02.2011). Недоліками зазначеного світильника є відсутність антивандальної функції самого корпусу світильника, оскільки вона забезпечується - захисним ковпаком та решіткою. Більшість представлених на ринку корпусів антивандальних світильників не має захисту від протиправного демонтування, а ті що мають, потребують висвердлювання кріплень корпусу за допомогою спеціальних інструментів при запланованому демонтуванні. Задача корисної моделі полягає у вдосконаленні корпусу антивандального світильника таким чином, щоб покращити антивандальну функцію світильника та удосконалити його встановлення і демонтування. Поставлена задача вирішується тим, що корпус антивандального світильника, який складається з основи, захисного прозорого елемента та бокової рамки пропонується вдосконалити таким чином, щоб захисний прозорий елемент вставлявся в бокову рамку та притискався виступами основи, а також замиканням основи та бокової рамки шляхом їх прокручування, а відмикання - шляхом їх прокручування із застосуванням спеціального ключа. Бокова рамка має трубоподібну форму зі звуженнями у верхній та нижній частині, які утримують захисний прозорий елемент в корпусі антивандального світильника. Нижня частина бокової рамки звужена до діаметра основи та містить заглиблення для горизонтальних виступів основи. Бокова рамка також містить внутрішнє заглиблення для виступу замикаючої засувки. Основа виконана у формі диска з виступами та замикаючою засувкою. На краях основи розміщені вертикальні виступи, які притискають захисний прозорий елемент до бокової рамки, а також горизонтальні виступи, які входять в заглиблення нижньої частини бокової рамки. До основи також кріпляться елементи освітлення - світлодіод (світлодіоди), радіатор охолодження, драйвер, клемна колодка. Бокову рамку та основу пропонується виготовляти з листової сталі, але вона може замінятися алюмінієвими сплавами або ударостійкими пластмасами. Механізм замикання представлений замикаючою засувкою, яка зрушується спеціальним ключем для вивільнення виступу засувки з внутрішнього заглиблення в боковій рамці. Замикаюча засувка складається з нерухомого кріплення до основи, рухомого виступу та пружини. Форма спеціального ключа зумовлюється формою отвору в боковій рамці. Захисний прозорий елемент представлений пластиною монолітного полікарбонату. Монолітний полікарбонат можна замінити органічним склом, полістиролом, полівінілхлоридом, ударостійким поліетилентерефталатом та іншими прозорими ударостійкими матеріалами. Корисна модель поясняється графічним зображенням корпусу антивандального світильника, де: 1 - бокова рамка; 2 - захисний прозорий елемент; 3 - основа; 4 - вертикальні виступи основи; 5 - горизонтальні виступи основи; 6 - замикаюча засувка. Основа корпусу антивандального світильника 3 встановлюється в місці освітлення. Захисний прозорий елемент 2 вставляється в бокову рамку 1 та прискається до неї вертикальними виступами основи 4. При контакті захисного прозорого елемента з вертикальними виступами основи та входження горизонтальних виступів основи 5 у заглиблення нижньої частини бокової рамки (не показані), бокова рамка прокручується до попадання рухомого виступу замикаючої засувки 6 у внутрішнє заглиблення в боковій рамці (не показане). Демонтування корпусу антивандального світильника відбувається шляхом вставляння спеціального ключа в отвір бокової рамки (не показаний) для вивільнення рухомої частини замикаючої засувки 6 з заглиблення у боковій рамці (не показане). Після цього бокова рамка прокручується до співпадіння горизонтальних виступів основи 5 з заглибленнями нижньої частини бокової рамки (не показані) та витягується разом з захисним прозорим елементом. Застосування заявленої корисної моделі дозволяє забезпечити безперервне та ефективне освітлення громадських місць. Конструкція корпусу антивандального світильника забезпечує 1 UA 122463 U 5 10 15 ударостійкість зі збереженням естетичних характеристик освітлювального пристрою. При цьому об'єм і поверхня корпусу використовуються ефективніше в порівнянні з аналогами, що дозволяє зменшити розмір антивандального світильника. Додатково надійність захисту світильника від зовнішнього середовища підвищується за рахунок замикаючої конструкції корпусу світильника, яка виключає можливість попадання в корпус сторонніх предметів. Також надійність досягається шляхом розміщення в корпусі замикаючої засувки, що захищає світильник від протиправного зняття. Значно зменшується собівартість виготовлення та встановлення (демонтування) антивандального світильника. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Корпус антивандального світильника, що містить основу, захисний прозорий елемент та бокову рамку, який відрізняється тим, що захисний прозорий елемент вставлений в бокову рамку та притиснутий до неї виступами основи. 2. Корпус антивандального світильника за п. 1, який відрізняється тим, що основа та бокова рамка замикаються шляхом їх прокручування, а відмикаються - шляхом їх прокручування із застосуванням спеціального ключа. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
