Блок магнітних голівок

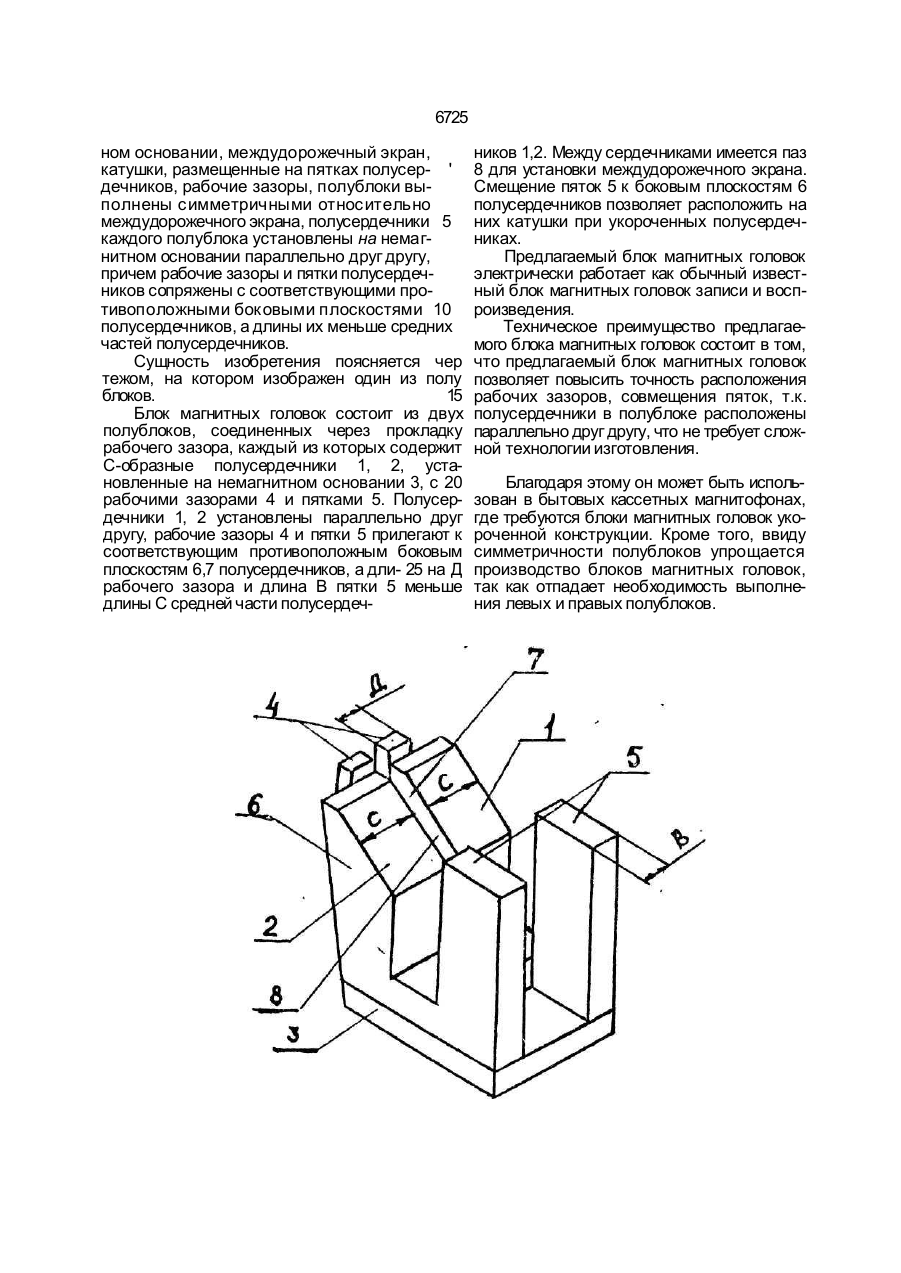

Блок магнитных головок, состоящий из двух полублоков, соединенных через про кладку рабочего зазора, каждый из которых полусердечники с полюсными наконечника с* го ел Г 6725 ном основании, междудорожечный экран, катушки, размещенные на пятках полусер- ' дечников, рабочие зазоры, полублоки выполнены с имметричными относительно междудорожечного экрана, полусердечники 5 каждого полублока установлены на немагнитном основании параллельно друг другу, причем рабочие зазоры и пятки полусердечников сопряжены с соответствующими противоположными боковыми плоскостями 10 полусердечников, а длины их меньше средних частей полусердечников. Сущность изобретения поясняется чер тежом, на котором изображен один из полу блоков. 15 Блок магнитных головок состоит из двух полублоков, соединенных через прокладку рабочего зазора, каждый из которых содержит С-образные полусердечники 1, 2, установленные на немагнитном основании 3, с 20 рабочими зазорами 4 и пятками 5. Полусердечники 1, 2 установлены параллельно друг другу, рабочие зазоры 4 и пятки 5 прилегают к соответствующим противоположным боковым плоскостям 6,7 полусердечников, а дли- 25 на Д рабочего зазора и длина В пятки 5 меньше длины С средней части полусердеч ников 1,2. Между сердечниками имеется паз 8 для установки междудорожечного экрана. Смещение пяток 5 к боковым плоскостям 6 полусердечников позволяет расположить на них катушки при укороченных полусердечниках. Предлагаемый блок магнитных головок электрически работает как обычный известный блок магнитных головок записи и воспроизведения. Техническое преимущество предлагаемого блока магнитных головок состоит в том, что предлагаемый блок магнитных головок позволяет повысить точность расположения рабочих зазоров, совмещения пяток, т.к. полусердечники в полублоке расположены параллельно друг другу, что не требует сложной технологии изготовления. Благодаря этому он может быть использован в бытовых кассетных магнитофонах, где требуются блоки магнитных головок укороченной конструкции. Кроме того, ввиду симметричности полублоков упрощается производство блоков магнитных головок, так как отпадает необходимость выполнения левых и правых полублоков. 6725 Упорядник Замовлення 641 Техред М.Моргентал Коректор М.Куль Тираж Підписне Державне па тентне ві домство України, 254655, ГСП, Киї в-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
