Пристрій для футерування глуходонного конвертера

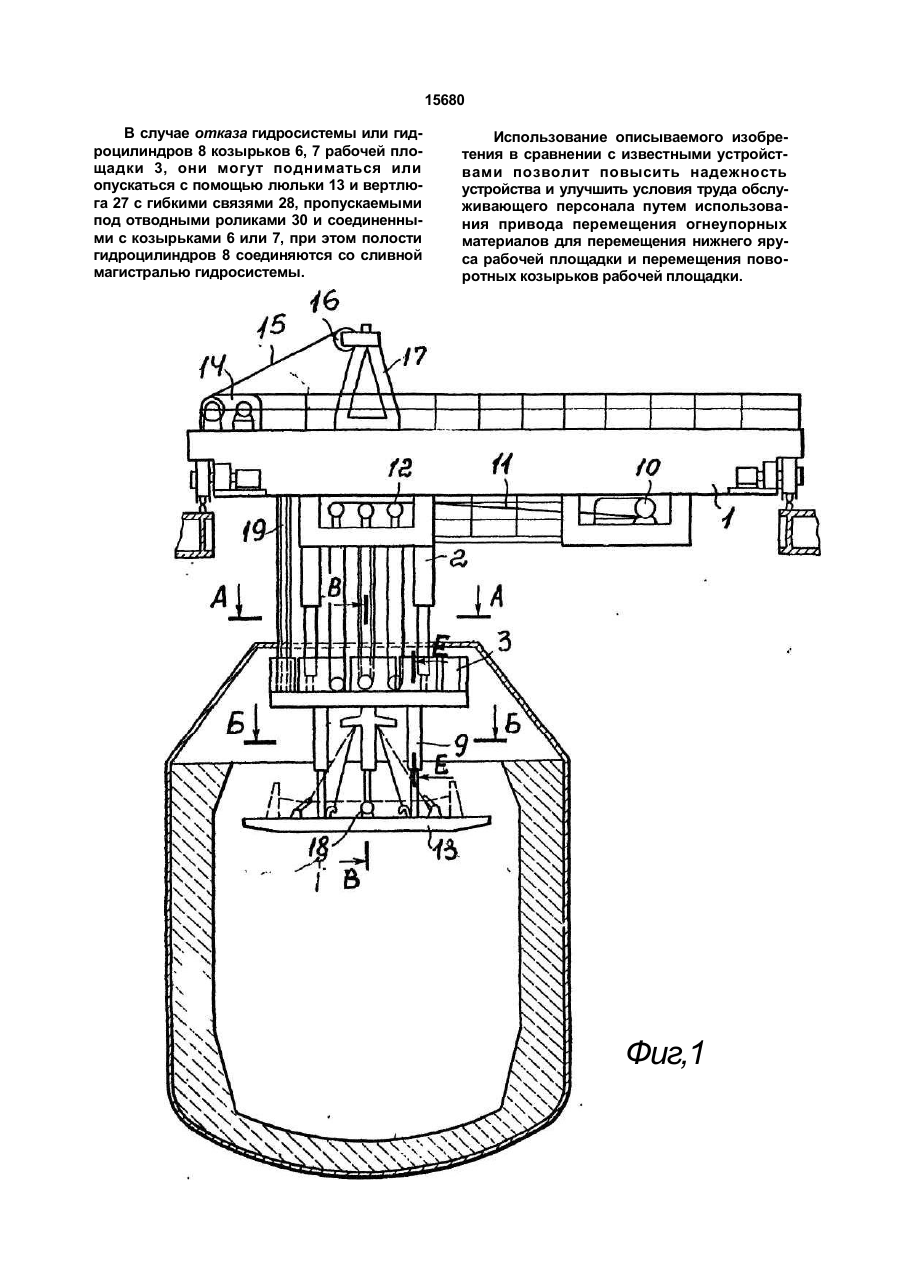

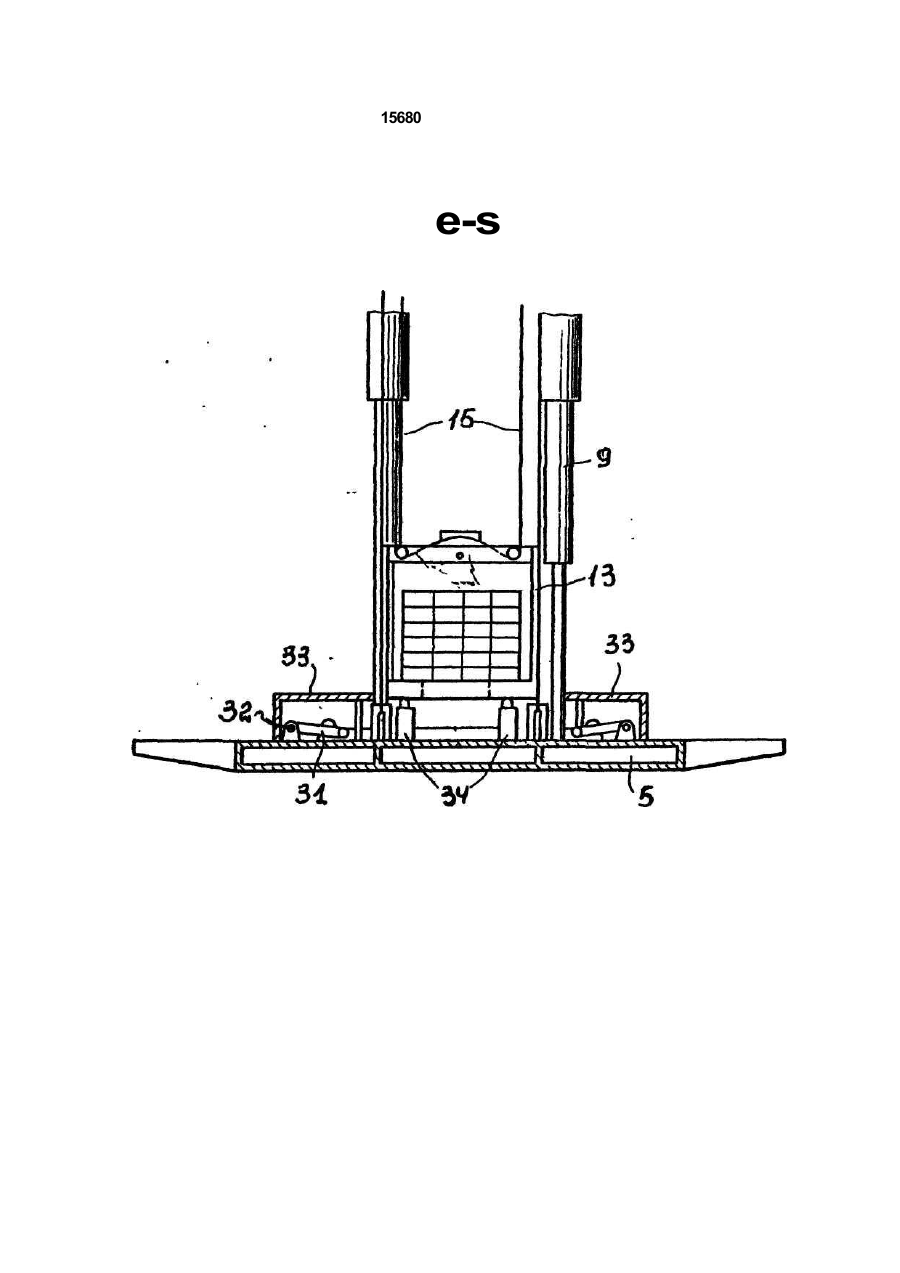

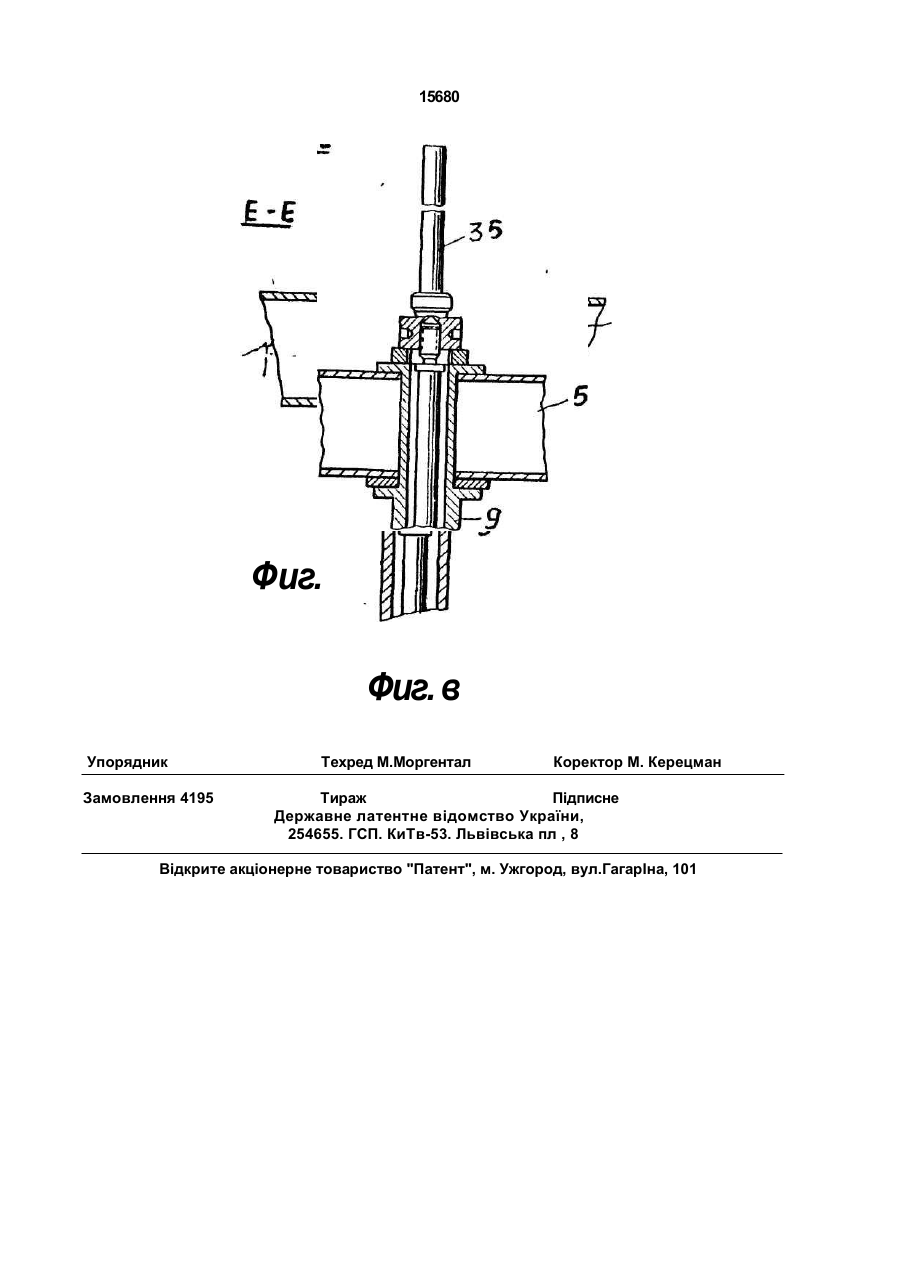

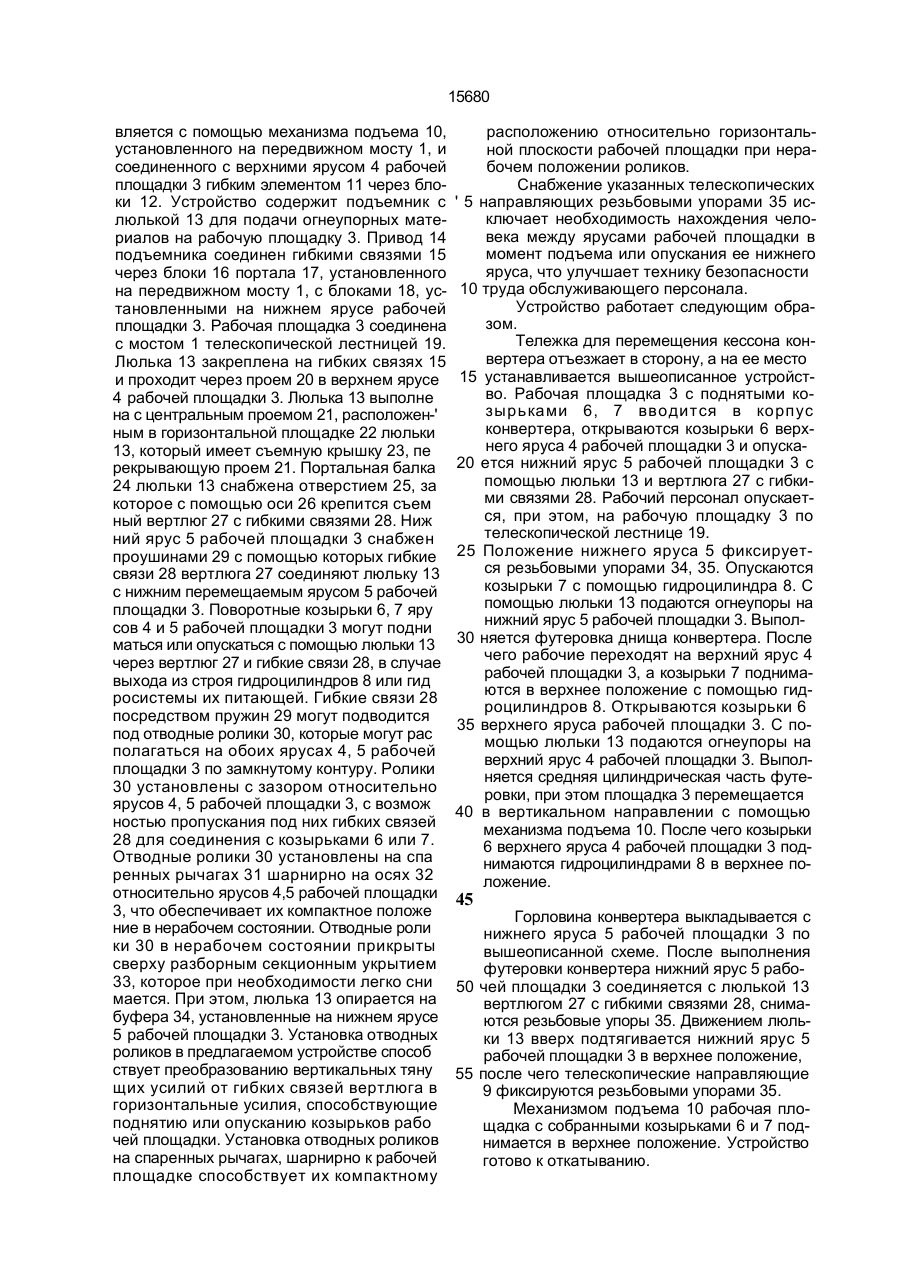

1. Устройство для футеровки глуходонного конвертера, содержащее рабочую пло щадку, закрепленную на передвижном мосту, выполненную двухъярусной с пово ротными козырьками, ярусы которой соеди нены с передвижным мостом и между собой телескопическими направляющими, и меха низм подъема площадки, подъемник с люль кой для подачи огнеупорных материалов, Изобретение относится к области металлургии, конкретно к устройствам для футеровки металлургических агрегатов. Цель изобретения - повышение надежности и удобства в обслуживании. На фиг. 1 изображен общий вид устройства в рабочем положении; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1; на фиг. 4 - разрез В-В на фиг. 1; на фиг. 5 - разрез В-В на фиг. 1, при опущенной люльке и опущенных отводных роликах; на фиг, 6 - разрез Г-Г на фиг. 3; на фиг. 7 разрез Д-Д на фиг. 4; на фиг. 8 - разрез Е-Е на фиг. 1, при поднятом нижнем ярусе рабо тянущие канаты которого соединены с помощью блоков с нижним ярусом рабочей площадки, о т л и ч а ю щ е е с я тем, что оно снабжено порталом люльки, резьбовыми упорами, вертлюгом с гибкими связями и отводными роликами со спаренными рычагами, закрепленными шарнирно на рабочей площадке, при этом люлька выполнена с центральным проемом, а съемный вертлюг закреплен на портале люльки и центральным проемом, а съемный вертлюг закреплен на портале люльки и соединен гибкими связями с нижним ярусом рабочей площадки и/или поворотными козырьками, причем резьбовые упоры установлены на телескопических направляющих, соединяющих ярусы рабочей площадки. 2. Устройство по п. 1 , о т л и ч а ю щ е е с я тем. что отводные ролики гибких связей вертлюга установлены на ярусах рабочей площадки. чей площадки; на фиг. 9 - разрез Е-Е на фиг. 1, при опущенном нижнем ярусе рабочей площадки. Устройство для футеровки глуходонного конвертера содержит передвижной мост 1, на котором с помощью телескопических направляющих 2 закреплена рабочая площадка 3. Рабочая площадка выполнена в виде двух ярусов 4, 5, которые снабжены поворотными козырьками 6, 7, приводимыми в движение цилиндрами 8. Нижний ярус 5 рабочей площадки 3 соединен с верхним ярусом 4 телескопическими направляющими 9. Перемещение рабочей площадки 3 осущест С > ело о !О 15680 вляется с помощью механизма подъема 10, установленного на передвижном мосту 1, и соединенного с верхними ярусом 4 рабочей площадки 3 гибким элементом 11 через блоки 12. Устройство содержит подъемник с люлькой 13 для подачи огнеупорных материалов на рабочую площадку 3. Привод 14 подъемника соединен гибкими связями 15 через блоки 16 портала 17, установленного на передвижном мосту 1, с блоками 18, установленными на нижнем ярусе рабочей площадки 3. Рабочая площадка 3 соединена с мостом 1 телескопической лестницей 19. Люлька 13 закреплена на гибких связях 15 и проходит через проем 20 в верхнем ярусе 4 рабочей площадки 3. Люлька 13 выполне на с центральным проемом 21, расположен-' ным в горизонтальной площадке 22 люльки 13, который имеет съемную крышку 23, пе рекрывающую проем 21. Портальная балка 24 люльки 13 снабжена отверстием 25, за которое с помощью оси 26 крепится съем ный вертлюг 27 с гибкими связями 28. Ниж ний ярус 5 рабочей площадки 3 снабжен проушинами 29 с помощью которых гибкие связи 28 вертлюга 27 соединяют люльку 13 с нижним перемещаемым ярусом 5 рабочей площадки 3. Поворотные козырьки 6, 7 яру сов 4 и 5 рабочей площадки 3 могут подни маться или опускаться с помощью люльки 13 через вертлюг 27 и гибкие связи 28, в случае выхода из строя гидроцилиндров 8 или гид росистемы их питающей. Гибкие связи 28 посредством пружин 29 могут подводится под отводные ролики 30, которые могут рас полагаться на обоих ярусах 4, 5 рабочей площадки 3 по замкнутому контуру. Ролики 30 установлены с зазором относительно ярусов 4, 5 рабочей площадки 3, с возмож ностью пропускания под них гибких связей 28 для соединения с козырьками 6 или 7. Отводные ролики 30 установлены на спа ренных рычагах 31 шарнирно на осях 32 относительно ярусов 4,5 рабочей площадки 3, что обеспечивает их компактное положе ние в нерабочем состоянии. Отводные роли ки 30 в нерабочем состоянии прикрыты сверху разборным секционным укрытием 33, которое при необходимости легко сни мается. При этом, люлька 13 опирается на буфера 34, установленные на нижнем ярусе 5 рабочей площадки 3. Установка отводных роликов в предлагаемом устройстве способ ствует преобразованию вертикальных тяну щих усилий от гибких связей вертлюга в горизонтальные усилия, способствующие поднятию или опусканию козырьков рабо чей площадки. Установка отводных роликов на спаренных рычагах, шарнирно к рабочей площадке способствует их компактному расположению относительно горизонтальной плоскости рабочей площадки при нерабочем положении роликов. Снабжение указанных телескопических ' 5 направляющих резьбовыми упорами 35 исключает необходимость нахождения человека между ярусами рабочей площадки в момент подъема или опускания ее нижнего яруса, что улучшает технику безопасности 10 труда обслуживающего персонала. Устройство работает следующим образом. Тележка для перемещения кессона конвертера отъезжает в сторону, а на ее место 15 устанавливается вышеописанное устройство. Рабочая площадка 3 с поднятыми козырьками 6, 7 вводится в корпус конвертера, открываются козырьки 6 верхнего яруса 4 рабочей площадки 3 и опуска20 ется нижний ярус 5 рабочей площадки 3 с помощью люльки 13 и вертлюга 27 с гибкими связями 28. Рабочий персонал опускается, при этом, на рабочую площадку 3 по телескопической лестнице 19. 25 Положение нижнего яруса 5 фиксируется резьбовыми упорами 34, 35. Опускаются козырьки 7 с помощью гидроцилиндра 8. С помощью люльки 13 подаются огнеупоры на нижний ярус 5 рабочей площадки 3. Выпол30 няется футеровка днища конвертера. После чего рабочие переходят на верхний ярус 4 рабочей площадки 3, а козырьки 7 поднимаются в верхнее положение с помощью гидроцилиндров 8. Открываются козырьки 6 35 верхнего яруса рабочей площадки 3. С помощью люльки 13 подаются огнеупоры на верхний ярус 4 рабочей площадки 3. Выполняется средняя цилиндрическая часть футеровки, при этом площадка 3 перемещается 40 в вертикальном направлении с помощью механизма подъема 10. После чего козырьки 6 верхнего яруса 4 рабочей площадки 3 поднимаются гидроцилиндрами 8 в верхнее положение. 45 Горловина конвертера выкладывается с нижнего яруса 5 рабочей площадки 3 по вышеописанной схеме. После выполнения футеровки конвертера нижний ярус 5 рабо50 чей площадки 3 соединяется с люлькой 13 вертлюгом 27 с гибкими связями 28, снимаются резьбовые упоры 35. Движением люльки 13 вверх подтягивается нижний ярус 5 рабочей площадки 3 в верхнее положение, 55 после чего телескопические направляющие 9 фиксируются резьбовыми упорами 35. Механизмом подъема 10 рабочая площадка с собранными козырьками 6 и 7 поднимается в верхнее положение. Устройство готово к откатыванию. 15680 В случае отказа гидросистемы или гидроцилиндров 8 козырьков 6, 7 рабочей площадки 3, они могут подниматься или опускаться с помощью люльки 13 и вертлюга 27 с гибкими связями 28, пропускаемыми под отводными роликами 30 и соединенными с козырьками 6 или 7, при этом полости гидроцилиндров 8 соединяются со сливной магистралью гидросистемы. Использование описываемого изобретения в сравнении с известными устройствами позволит повысить надежность устройства и улучшить условия труда обслуживающего персонала путем использования привода перемещения огнеупорных материалов для перемещения нижнего яруса рабочей площадки и перемещения поворотных козырьков рабочей площадки. Фиг,1 089SI 9 Ъ? ' ' ' ' ' ' *~ ' • * f " ' Л ' f ' f r.r.r/ rV.f t.i tt em fs Jflf t \ 232252^t^^22 !2SZZ 089SI 15680 e-s 3'гпФ 089SI 15680 Фиг. 9 Фиг. в Упорядник Замовлення 4195 Техред М.Моргентал Коректор М. Керецман Тираж Підписне Державне латентне відомство України, 254655. ГСП. КиТв-53. Львівська пл , 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
