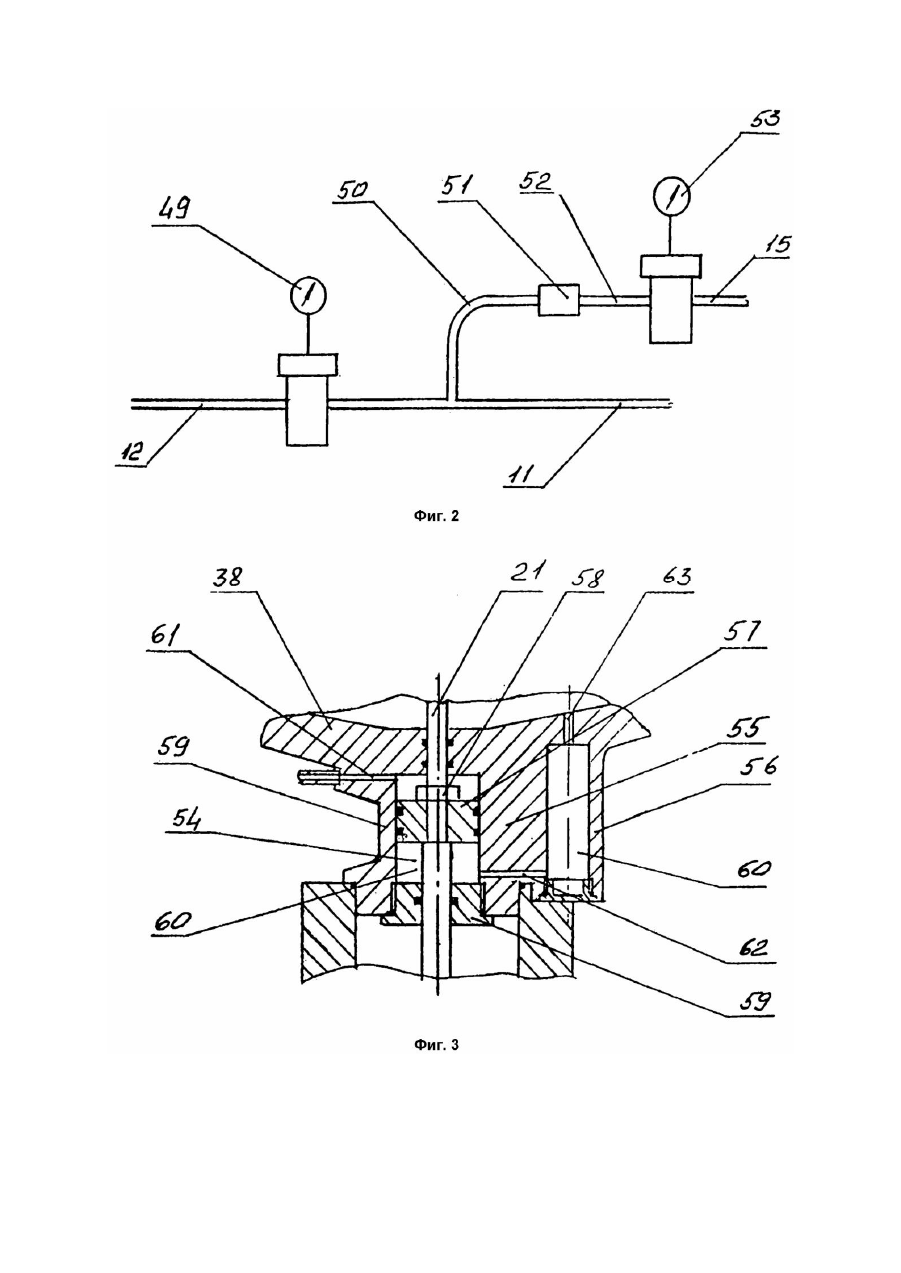

при его нахождении в крайнем верхнем положении (т.е. Vмасла = (1,2 - 1,4) ´ dп ´ l, где l - ход штока 21. Размеры второго цилиндра 24 (55) выбираются исходя из того, что его объем должен быть в 1,4 1,6 раз больше объема масла, залитого в цилиндры 23 (54) и 24 (55). Регулятор давления работает следующим образом. В отключенном положении регулятора давления при перекрытых входном и выходном газопроводах и линиях подачи газа 12, 13 и 15 из входного и вы ходного газопроводов ив вы ходной газопровод соответственно перекрыт и узел дросселирования 18, т.к. плунжер 22 плотно прижат к седлу 46 пружиной 48, т.е. дросселирующее отверстие полностью перекрыто. Пуск регулятора давления осуществляют при давлении в выходном газопроводе, меньшем заданной величины, открытие запорных устройств производят в следующем порядке - запорное устройство входного газопровода, запорное устройство выходного газопровода, запорное устройство на линии подачи газа 13 из выходного газопровода, запорное устройство на линии подачи газа 12 из входного газопровода, запорное устройство на линии подачи газа 15 в выходной газопровод. При открытии запорного устройства входного газопровода газ заполняет входной канал 17, входную камеру 43 узла дросселирования 18 и пространство над поршнем 26 в первом цилиндре 23 компенсационного узла 6. Т.к. диаметр поршня меньше диаметра плунжера 22, то возникает усилие дополнительно прижимающее плунжер 22 к седлу 46. При открытии запорного устройства на линии подачи газа 13 из выходного газопровода газ поступает в подмембранное пространство мембранного узла 7, что создает усилие, поднимающее мембрану 8 вверх и тем самым дополнительно поднимающее плунжер 22 к седлу 46. При открытии запорного устройства на линии подачи газа 12 из входного газопровода газ через редуктор начинает поступать в надмембранное пространство мембранного узла 7 до тех пор, пока давление в надмембранном пространстве не достигнет установленной величины. При поступлении газа в надмембранное пространство мембранного узла 7 в момент, когда давление газа в нем достигнет величины, создающей усилие, превышающее действие газа в подмембранном пространстве и дополнительные усилия, действующие на шток 21 и плунжер 22, шток 21 с плунжером 22 под действием мембраны 8 начнут опускаться. Между плунжером 22 и седлом 46 образуется отверстие дросселирующее отверстие и газ из входной камеры 43 начинает поступать в выходную камеру 44 и далее через выходной канал 19 в выходной газопровод. Однако, со штоком 21 начинает двигаться вниз и поршень 26, выдавливающий масло 32 из цилиндра 23 в цилиндр 24 через отверстие 30, поэтому шток 21 опускается плавно, а не скачкообразно. При достижении выходным давлением заданной величины усилия, действующие на мембрану 8, уравновешиваются и движение штока 21 с плунжером 22 прекращается. При изменении режима работы регулятора давления, например при повышении входного давления, соответственно повышается и давление в подмембранном пространстве мембранного узла 7 и под действием мембраны 8 шток 21 с плунжером 22 начинают подниматься, уменьшая дросселирующее отверстие. Одновременно начинает подниматься поршень 26 в цилиндре 23 компенсационного узла 6 втягивая масло 32 в цилиндр 23 из цилиндра 24 через отверстие 30, и вследствие этого, подъем штока 21 с плунжером 22 происходит замедленно и плавно. В момент, когда выходное давление и, соответственно, давление в подмембранном пространстве достигнут заданной величины, усилия, действующие на мембрану 8 уравновесятся и шток 21 с плунжером 22 остановится в положении, при котором дросселирующее отверстие соответствует заданному значению выходного давления при действующем значении входного давления. Если увеличение входного давления такое, что давление в надмембранном пространстве, увеличивающееся при подъеме мембраны 8, превысит значение рн, то открывается задатчик 53 задающего узла 10, и газ из надмембранного пространства мембранного узла 7 сбрасывается через соединительные линии 11 и 50, обратный клапан 51, соединительную линию 52, задатчик 53 и соединительную линию 15 в выходной газопровод, при этом после снижения давления в надмембранном пространстве мембранного узла 7 на 0,1кгс/см 2 задатчик 53 закрывается. Таким образом, в надмембранном пространстве мембранного узла 7 устанавливается давление, необходимое для поддержания заданного значения выходного давления. Аналогично работает регулятор давления и при повышении выходного давления. При уменьшении входного давления соответственно уменьшается и выходное давление и давление в подмембранном пространстве мембранного узла 7, поэтому под действием мембраны 8 шток 21 с плунжером 22 начинают опускаться, увеличивая дросселирующее отверстие. Поршень 26 в цилиндре 23 начинает опускаться выдавливая масло 32 из цилиндра 23 в цилиндр 24 через отверстие 30, поэтому опускание штока 21 с плунжером 22 происходит замедленно и плавно. В момент равенства усилий, действующи х на мембрану 8, шток 21 с плунжером 22 останавливаются в положении, при котором дросселирующее отверстие соответствует заданному значению выходного давления. Если уменьшение входного давления такое, что давление в надмембранном пространстве, уменьшающееся при опускании мембраны 8, станет меньше на 0,1кгс/см 2, чем Pвых + Pпот , то срабатывает редуктор-задатчик 49 задающего узла 10, добавляя газ в надмембранное пространство мембранною узла 7 до тех пор, пока давление в надмембранном пространстве не станет равным или больше Pвых + P пот . Аналогично работает регулятор давления и при уменьшении выходного давления. Если изменение входного или выходного давления происходит кратковременно, то регулятор давления работает аналогично описанному выше, но вследствие инерционности движения штока 21 с плунжером 22, вызываемой передавливанием масла 32 из одного цилиндра компенсационного узла 6 в другой, автоколебаний штока 21 с плунжером 22 не возникает.
