Гальмова колодка залізничного рухомого составу

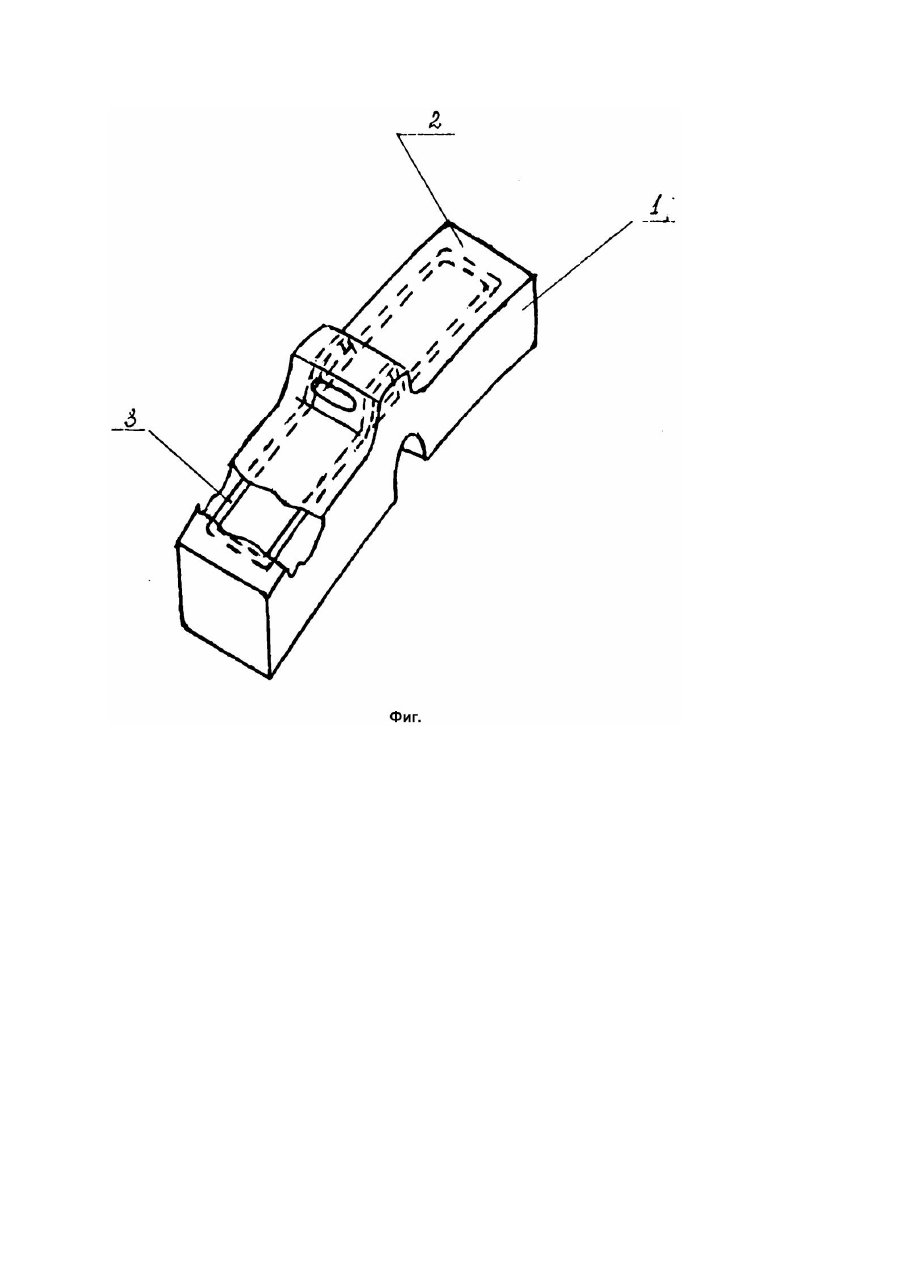

Заявляемое изобретение относится к тормозным колодкам железнодорожного подвижного состава. Аналогом заявляемого изобретения является железнодорожная тормозная колодка, состоящая из полимерного фрикционного материала и металлического каркаса в виде сплошной пластины с отверстиями (ТУ 38 114292 85). Существенные признаки аналога "полимерный фрикционный материал" и "металлический каркас" совпадают с существенными признаками заявляемого изобретения. Недостатком аналога является жесткость металлического каркаса и его недостаточная гибкость, что снижает вибрационную прочность колодки и ухудшает ее прирабатываемость к поверхности колеса. Кроме того, каркас имеет больший вес и требует значительного расхода металла при изготовлении. Наиболее близким аналогом заявляемого изобретения является железнодорожная тормозная колодка, состоящая из полимерного фрикционного материала и металлического каркаса, выполненного в виде впрессованной во фрикционный материал по периметру тыльника колодки рамки, образованной из двух замкнуты х рамок, внутренние части которых взаимно перекрыты и отогнуты наружу тыльной части колодки, при этом площадь рамки соответствуе т площади тыльника колодки (А.с. СССР №518403, кл. B61H7/02, 1976). Недостатком наиболее близкого аналога является снижение эксплуатационных характеристик из-за возможности полного или частичного разрушения тыльника колодки в условиях ударных нагрузок, особенно направленных под углом к тыльнику (боковых), из-за полного или частичного отделения (вырыва) рамки, которая расположена по периметру тыльника в результате соответствия площадей рамки и тыльника колодки. Задачей, на решение которой направлено заявляемое изобретение, является улучшение эксплуатационных характеристик колодок за счет снижения возможности полного или частичного разрушения тыльника, особенно в условия х боковых ударных нагрузок. Другим видом технического результата, получение которого может обеспечить заявляемое изобретение, является снижение расхода металла на изготовление металлического каркаса. Для достижения указанного технического результата в тормозной железнодорожной колодке, состоящей из полимерного фрикционного материала и металлического каркаса, выполненного в виде впрессованной во фрикционный материал рамки, рамка выполнена с площадью, меньшей площади тыльника. На чертеже (фиг.) представлена колодка. Часть материала тыльника удалена. Колодка содержит полимерный фрикционный материал 1, тыльник 2 и рамку 2. В качестве полимерного фрикционного материала 1 может использоваться полимерный фрикционный композит, содержащий полимерное связующее и дисперсные, в том числе волокнистые наполнители. Тыльник 2 колодки включает металлическую рамку, которая может быть выполнена, например, в виде двух замкнутых рамок, например из проволоки, внутренние части которых взаимно перекрыты и отогнуты наружу тыльной части колодки, образуя ушко для пропуска чеки. Рамка впрессована во фрикционный полимерный материал, например, в процессе формования колодки в пресс-форме. Тыльник также может содержать листовой материал, например, перфорированную жесть, металлическую сетку и др., размещенный снаружи рамки, который также впрессовывается в полимерный фрикционный материал, например в процессе формования колодки. Площадь рамки 3 (ограниченная периметром рамки), меньше площади тыльника 2 колодки (ограниченной периметром тыльника), в результате чего рамка расположена не по периметру, а внутри поверхности тыльника. При этом рамка может располагаться как эквидистантно периметру тыльника, гак и со смещением, вплоть до расположения отдельных элементов рамки по периметру тыльника. Изготавливаться заявляемая колодка может следующим способом. В пресс-форму помещают листовой материал (при необходимости), изготовленную (сваркой) из проволоки рамку нужных размеров и формы, и полимерную фрикционную композицию. Далее осуществляют формование и изготовление колодки известными методами. Расположение рамки внутри поверхности тыльника (площадь рамки меньше площади тыльника).снижает возможность вырыва рамки (ее отдельных элементов) из колодки при ударных боковых нагрузках. В результате улучшаются эксплуатационные характеристики колодки.
