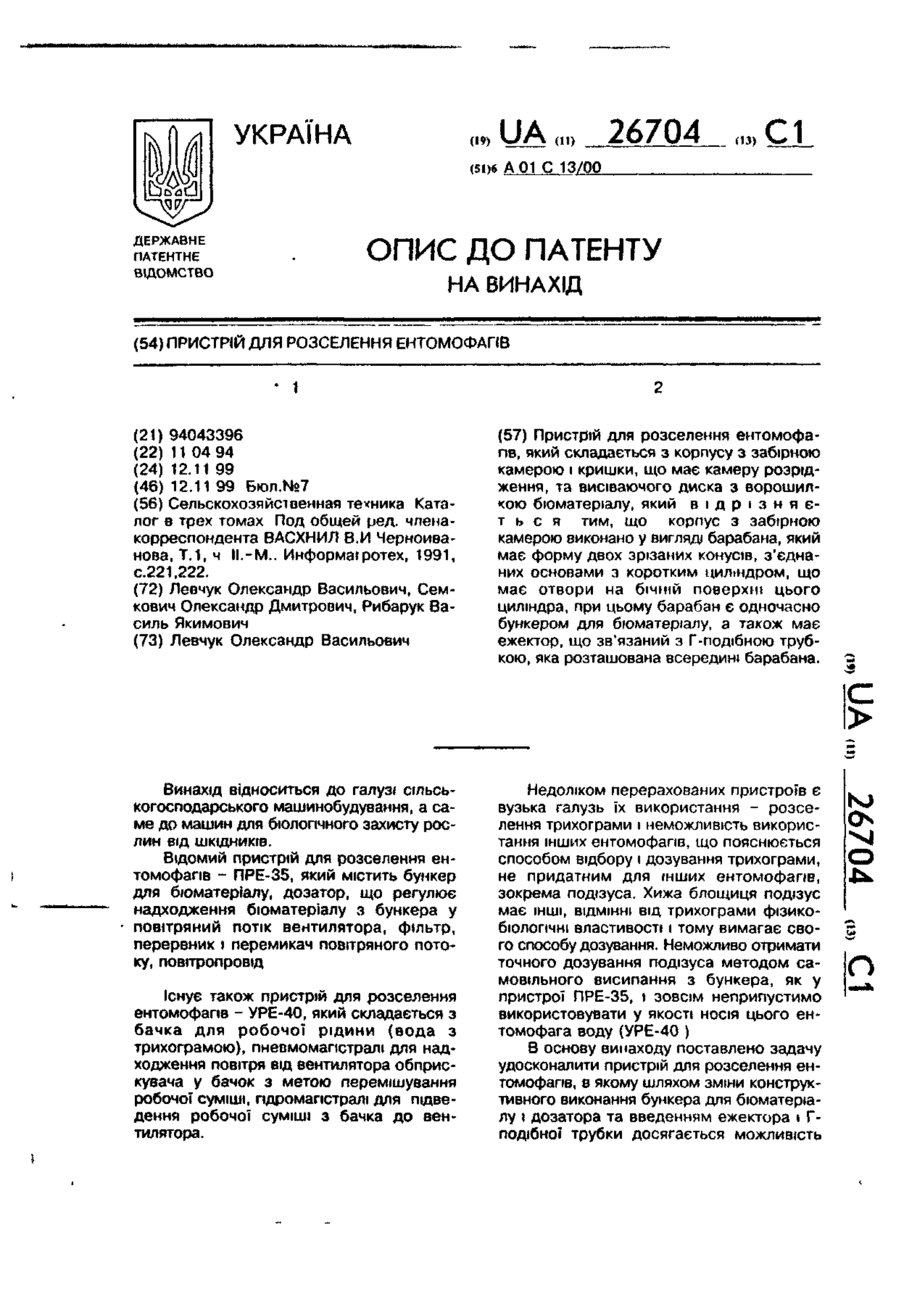

Пристрій для розселення ентомофагів

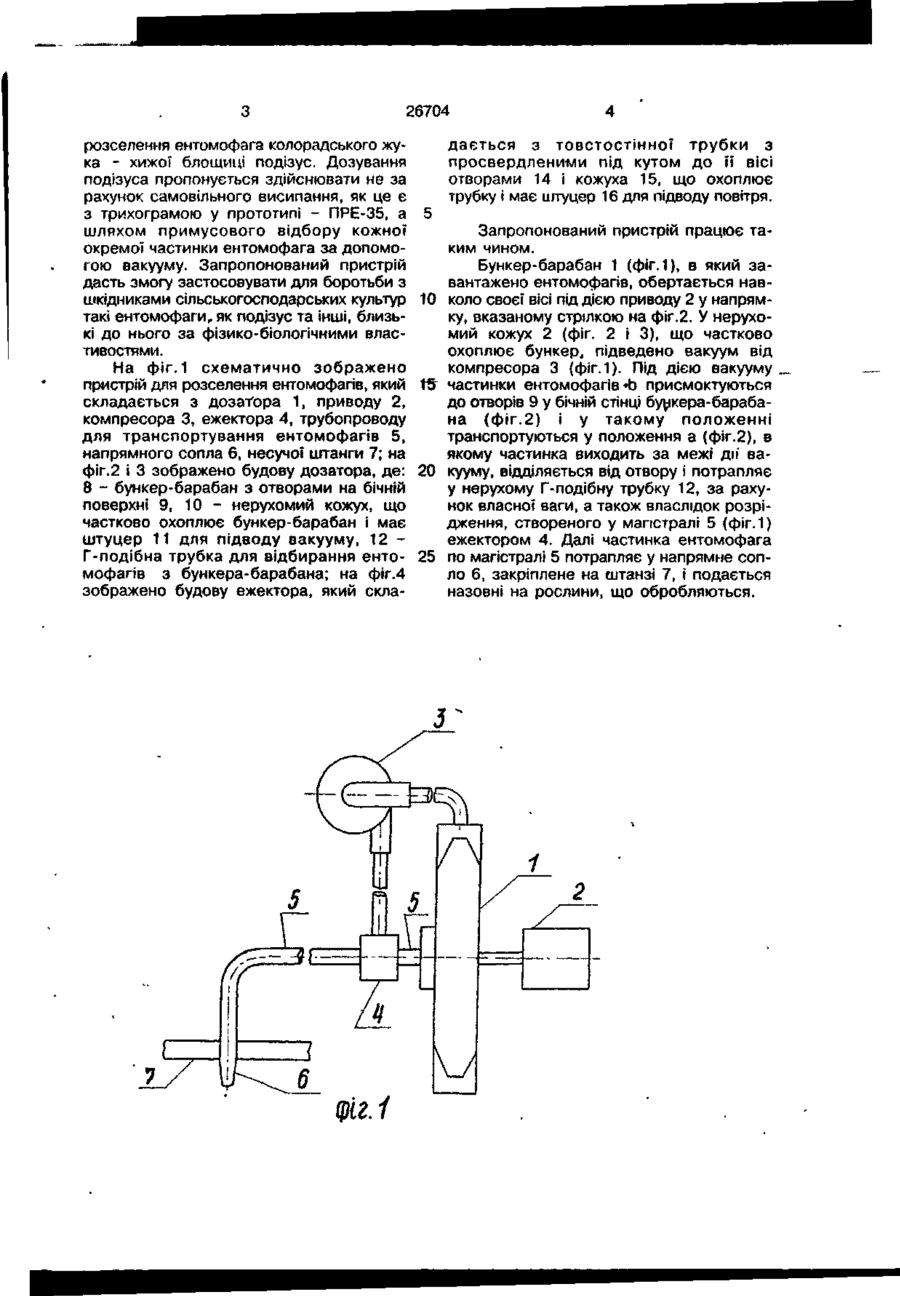

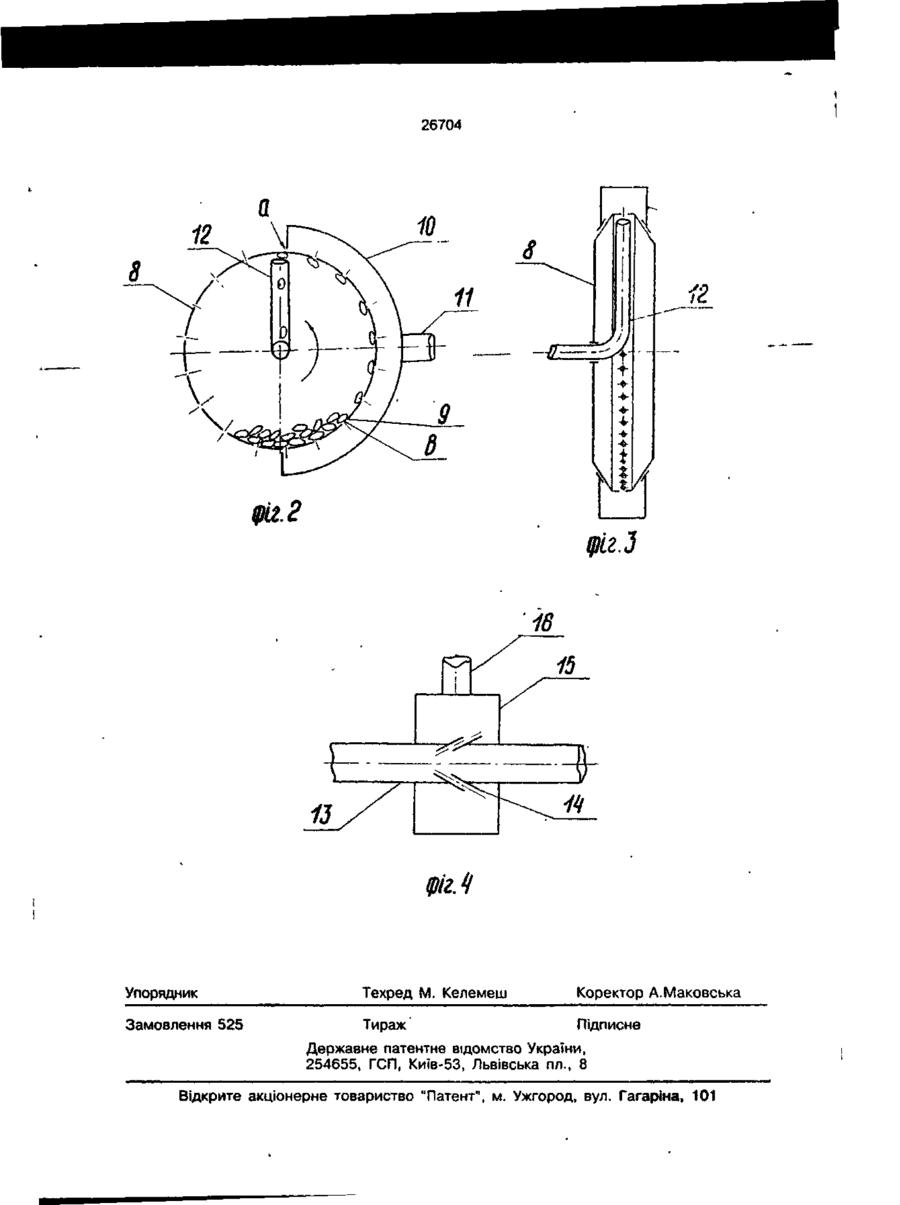

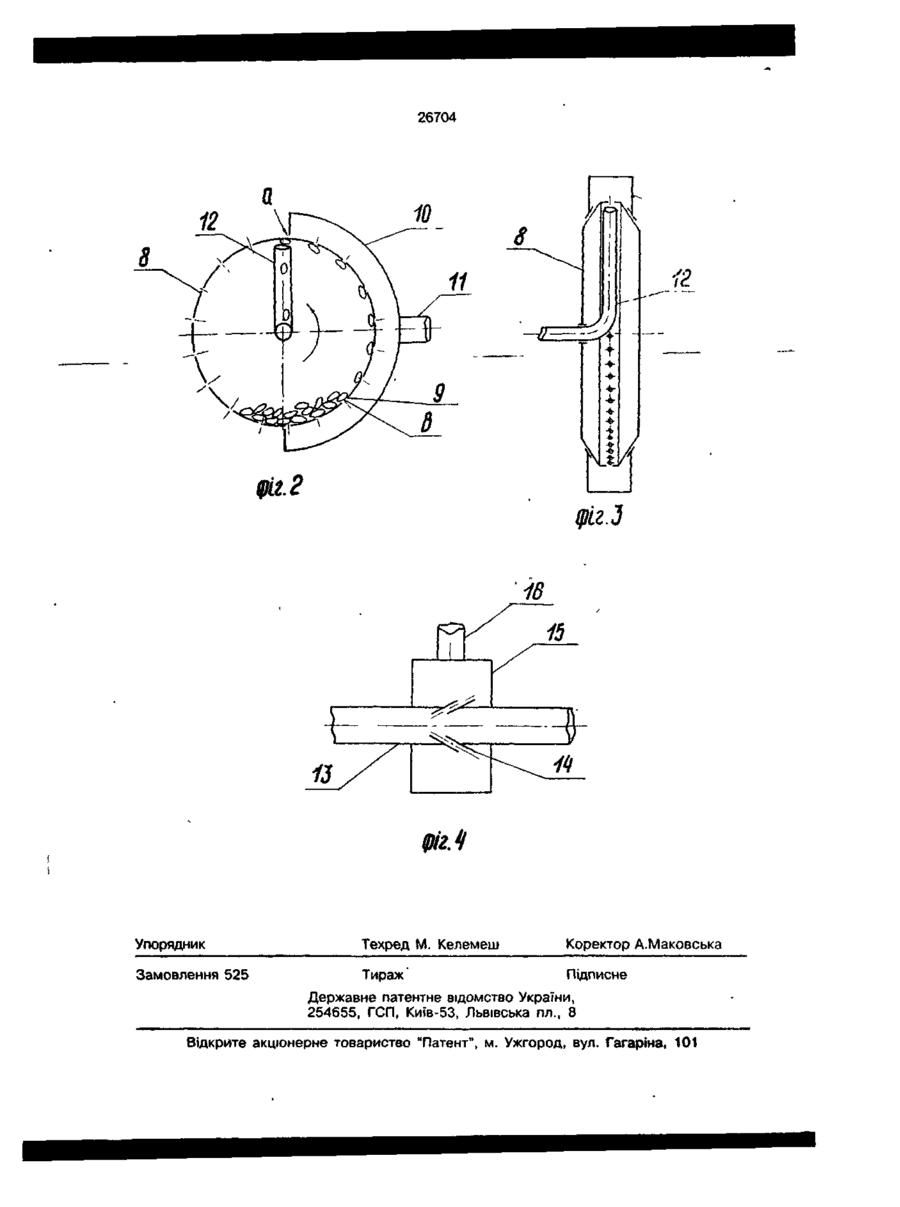

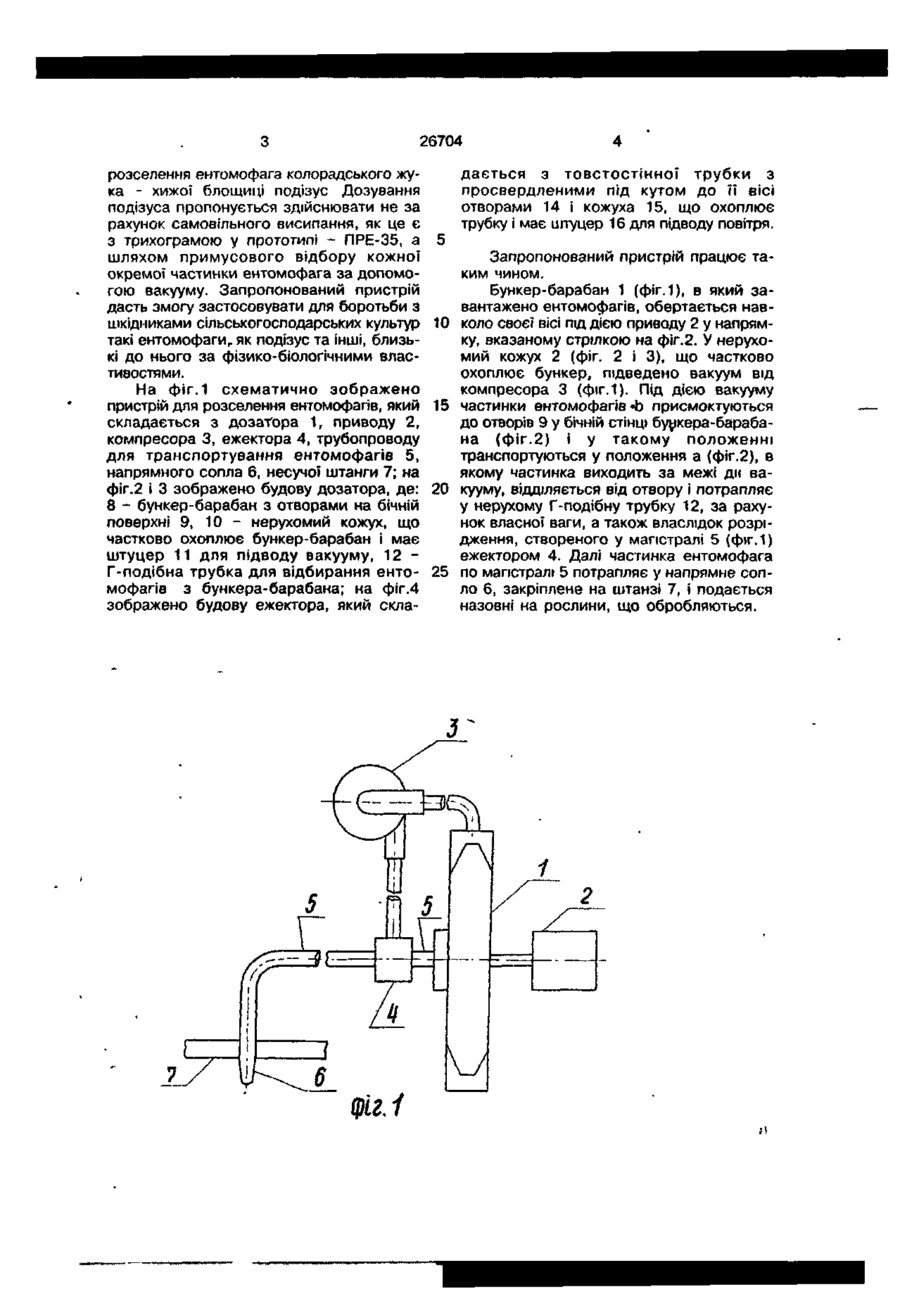

Пристрій для розселення ентомофагів, який складається з корпусу з забірною камерою і кришки, що має камеру розрідження, та висіваючого диска з ворошилкою бюматеріалу, який в і д р і з н я є т ь с я тим, що корпус з забірною камерою виконано у вигляді барабана, який має форму двох зрізаних конусів, з'єднаних основами з коротким циліндром, що має отвори на бічній поверхні цього циліндра, при цьому барабан є одночасно бункером для бюматеріалу, а також має ежектор, що зв'язаний з Г-подібною трубкою, яка розташована всередині барабана. С > Винахід відноситься до галузі сільськогосподарського машинобудування, а саме до машин для біологічного захисту рослин від ШКІДНИКІВ. Відомий пристрій для розселення ентомофагів - ПРЕ-35, який містить бункер для бюматеріалу, дозатор, що регулює надходження бюматеріалу з бункера у повітряний потік вентилятора, фільтр, перервник і перемикач повітряного потоку, повітропровід Існує також пристрій для розселення ентомофагів - УРЕ-40, який складається з бачка для робочої рідини (вода з трихограмою), пневмомагістралі для надходження повітря від вентилятора обприскувача у бачок з метою перемішування робочої суміші, гідромагістрапі для підведення робочої суміші з бачка до вентилятора. Недоліком перерахованих пристроїв є вузька галузь їх використання - розселення трихограми і неможливість використання інших ентомофагів, що пояснюється способом відбору і дозування трихограми, не придатним для інших ентомофагів, зокрема подізуса. Хижа блощиця подізус має ІНШІ, ВІДМІННІ від трихограми фізикобюлогічні властивості і тому вимагає свого способу дозування. Неможливо отримати точного дозування подізуса методом самовільного висипання з бункера, як у пристрої ПРЕ-35, і зовсім неприпустимо використовувати у якості носія цього ентомофага воду (УРЕ-40.) В основу винаходу поставлено задачу удосконалити пристрій для розселення ентомофагів, в якому шляхом зміни конструктивного виконання бункера для бюматеріалу і дозатора та введенням ежектора і Гподібної трубки досягається можливість О О 26704 розселення ентомофага колорадського жука - хижої блощиці подізус. Дозування подізуса пропонується здійснювати не за рахунок самовільного висипання, як це є з трихограмою у прототипі - ПРЕ-35, а шляхом примусового відбору кожної окремої частинки ентомофага за допомогою вакууму. Запропонований пристрій дасть змогу застосовувати для боротьби з шкідниками сільськогосподарських культур такі ентомофагиг як подізус та інші, близькі до нього за фізико-біологічними властивостями. На фіг.1 схематично зображено пристрій для розселення ентомофагів, який складається з дозатора 1, приводу 2, компресора 3, ежектора 4, трубопроводу для транспортування ентомофагів 5, напрямного сопла 6, несучої штанги 7; на фіг.2 і 3 зображено будову дозатора, де: 8 - бункер-барабан з отворами на бічній поверхні 9, 10 - нерухомий кожух, що частково охоплює бункер-барабан і має штуцер 11 для підводу вакууму, 12 Г-подібна трубка для відбирання ентомофагів з бункера-барабана; на фіг.4 зображено будову ежектора, який скла 5 10 tfr 20 25 дається з товстостінної трубки з просвердленими під кутом до її вісі отворами 14 і кожуха 15, що охоплює трубку і має штуцер 16 для підводу повітря. Запропонований пристрій працює таким чином. Бункер-барабан 1 (фіг.1), в який завантажено ентомофагів, обертається навколо своєї вісі під дією приводу 2 у напрямку, вказаному стрілкою на фіг.2. У нерухомий кожух 2 (фіг. 2 і 3), що частково охоплює бункер, підведено вакуум від компресора 3 (фіг.1). Під дією вакууму частинки ентомофагів *Ь присмоктуються до отворів 9 у бічній стінці бункера-барабана (фіг.2) і у такому положенні транспортуються у положення а (фіг.2), в якому частинка виходить за межі дії вакууму, відділяється від отвору і потрапляє у нерухому Г-подібну трубку 12, за рахунок власної ваги, а також власлідок розрідження, створеного у магістралі 5 (фіг.1) ежектором 4. Далі частинка ентомофага по магістралі 5 потрапляє у напрямне сопло 6, закріплене на штанзі 7, і подається назовні на рослини, що обробляються. 26704 12 8 фіг.1! Упорядник Техред М. Келемеш Коректор А.Маковська Замовлення 525 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101 і 4 УКРАЇНА (19) UA(1,, 26704 ,„,С1 (51)6 А 01 С 13/00 ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54) ПРИСТРІЙ ДЛЯ РОЗСЕЛЕННЯ ЕНТОМОФАГІВ • 1 (21) 94043396 (22) 11 04 94 (24) 12.11 99 (46) 12.11 99 Бюл.№7 (56) Сельскохозяйственная техника Каталог в трех томах Под общей ред. членакорреспондента ВАСХНИЛ В.И Черноиванова, Т.1, ч Іі.-М.. Информагротех, 1991, с.221.222. (72) Левчук Олександр Васильович, Семкович Олександр Дмитрович, Рибарук Василь Якимович (73) Левчук Олександр Васильович (57) Пристрій для розселення ентомофагів, який складається з корпусу з забірною камерою і кришки, що має камеру розрідження, та висіваючого диска з ворошилкою бюматеріалу, який в і д р і з н я є т ь с я тим, що корпус з забірною камерою виконано у вигляді барабана, який має форму двох зрізаних конусів, з'єднаних основами з коротким циліндром, що має отвори на бічній поверхні цього циліндра, при цьому барабан є одночасно бункером для бюматеріалу, а також має ежектор, що зв'язаний з Г-подібною трубкою, яка розташована всередині барабана. Винахід відноситься до галузі сільськогосподарського машинобудування, а саме до машин для біологічного захисту рос Недоліком перерахованих пристроїв є вузька галузь їх використання - розселення трихограми і неможливість використання інших ентомофагів, що пояснюється способом відбору і дозування трихограми, не придатним для інших ентомофагів, зокрема подізуса. Хижа блощиця подізус має ІНШІ, ВІДМІННІ від трихограми фізикобюлопчні властивості і тому вимагає свого способу дозування. Неможливо отримати точного дозування подізуса методом самовільного висипання з бункера, як у пристрої ПРЕ-35, і зовсім неприпустимо використовувати у якості носія цього ентомофага воду (УРЕ-40 ) В основу винаходу поставлено задачу удосконалити пристрій для розселення ентомофагів, в якому шляхом зміни конструктивного виконання бункера для бюматеріалу і дозатора та введенням ежектора і Гподібної трубки досягається можливість лин від ШКІДНИКІВ. Відомий пристрій для розселення ентомофагів - ПРЕ-35, який містить бункер для бюматеріалу, дозатор, що регулює надходження бюматеріалу з бункера у повітряний потік вентилятора, фільтр, перервник » перемикач повітряного потоку, повітропровід Існує також пристрій для розселення ентомофагів - УРЕ-40, який складається з бачка для робочої рідини (вода з трихограмою), пневмомапстралі для надходження повітря від вентилятора обприскувача у бачок з метою перемішування робочої суміші, пдромапстралі для підведення робочої суміші з бачка до вентилятора. ho О О о 26704 розселення ентомофага колорадського жука - хижої блощиці подізус Дозування подізуса пропонується здійснювати не за рахунок самовільного висипання, як це є з трихограмою у прототипі - ПРЕ-35, а шляхом примусового відбору кожної окремої частинки ентомофага за допомогою вакууму. Запропонований пристрій дасть змогу застосовувати для боротьби з шкідниками сільськогосподарських культур такі ентомофаги,, як подізус та інші, близькі до нього за фізико-біологічними властивостями. На фіг. 1 схематично зображено пристрій для розселення ентомофагів, який складається з дозатора 1, приводу 2, компресора 3, ежектора 4, трубопроводу для транспортування ентомофагів 5, напрямного сопла 6, несучої штанги 7; на фіг.2 і 3 зображено будову дозатора, де: 8 - бункер-барабан з отворами на бічній поверхні 9, 10 - нерухомий кожух, що частково охоплює бункер-барабан і має штуцер 11 для підводу вакууму, 12 Г-подібна трубка для відбирання ентомофагів з бункера-барабана; на фіг.4 зображено будову ежектора, який скла 5 10 15 20 25 дається з товстостінної трубки з просвердленими під кутом до її вісі отворами 14 і кожуха 15, що охоплює трубку і має штуцер 16 для підводу повітря. Запропонований пристрій працює таким чином. Бункер-барабан 1 (фіг. 1), в який завантажено ентомофагів, обертається навколо своєї вісі пщ дією приводу 2 у напрямку, вказаному стрілкою на фіг.2. У нерухомий кожух 2 (фіг. 2 і 3), що частково охоплює бункер, підведено вакуум від компресора 3 (ф»г.1). Під дією вакууму частинки ентомофагів *Ь присмоктуються до отворів 9 у бічній стінці бункера-барабана (фіг.2) і у такому положенні транспортуються у положення а (фіг.2), в якому частинка виходить за межі дп вакууму, відділяється від отвору і потрапляє у нерухому Г-подібну трубку 12, за рахунок власної ваги, а також власлідок розрідження, створеного у магістралі 5 (фіг.1) ежектором 4. Далі частинка ентомофага по магістралі 5 потрапляє у напрямне сопло 6, закріплене на штанзі 7, і подається назовні на рослини, що обробляються. 26704 8 Фіг.4 Упорядник Техред М. Келемеш Коректор А.Маковська Замовлення 525 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101 • id
