Пристрій для затарювання ємностей сипким матеріалом

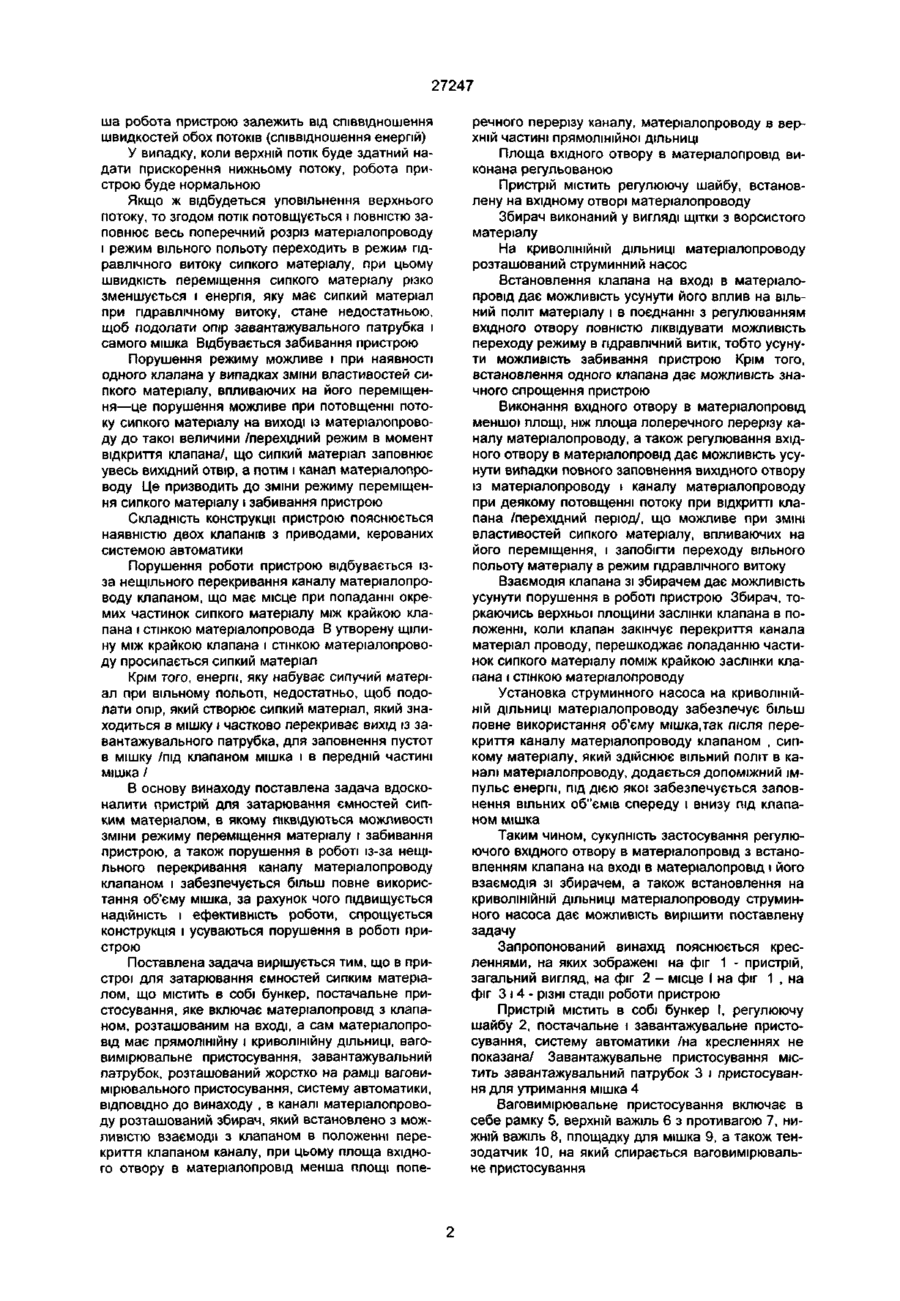

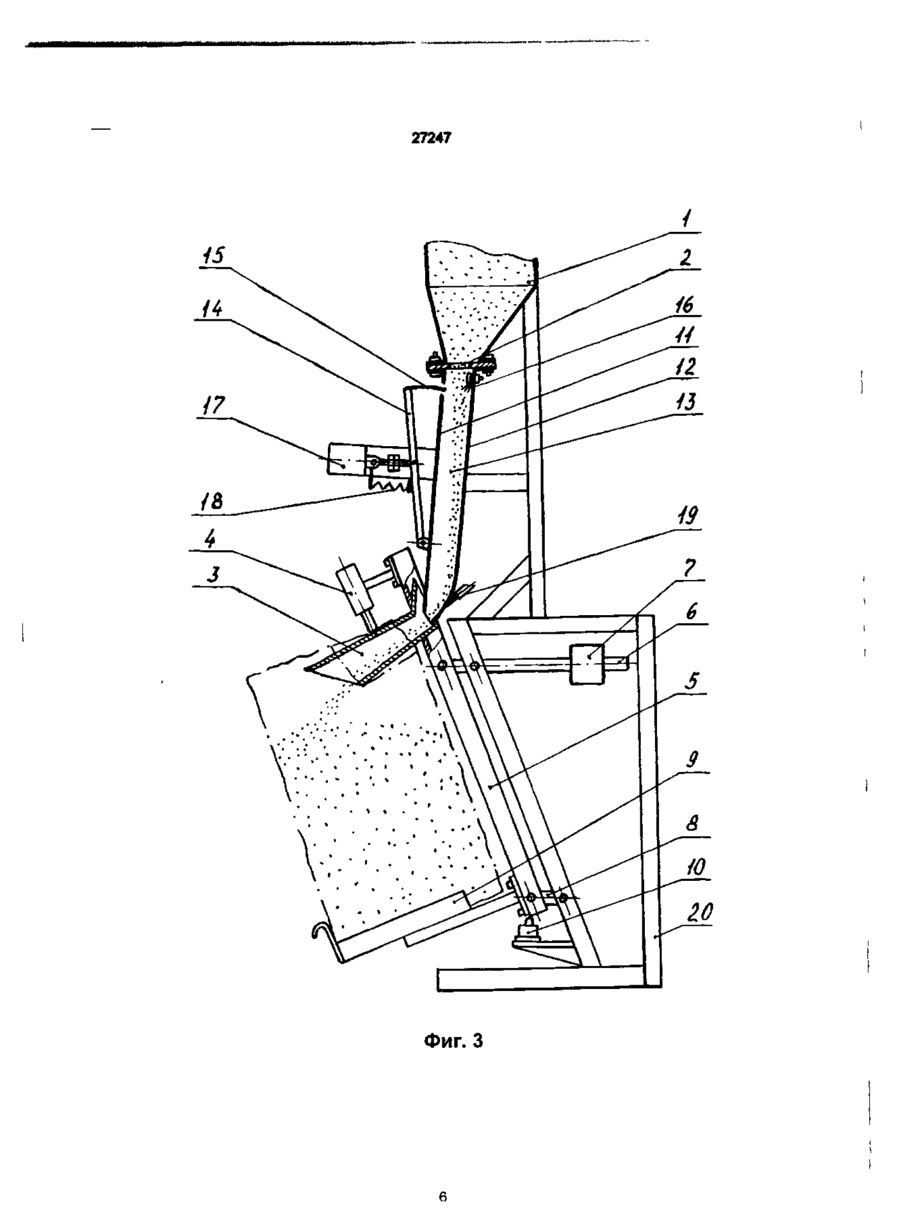

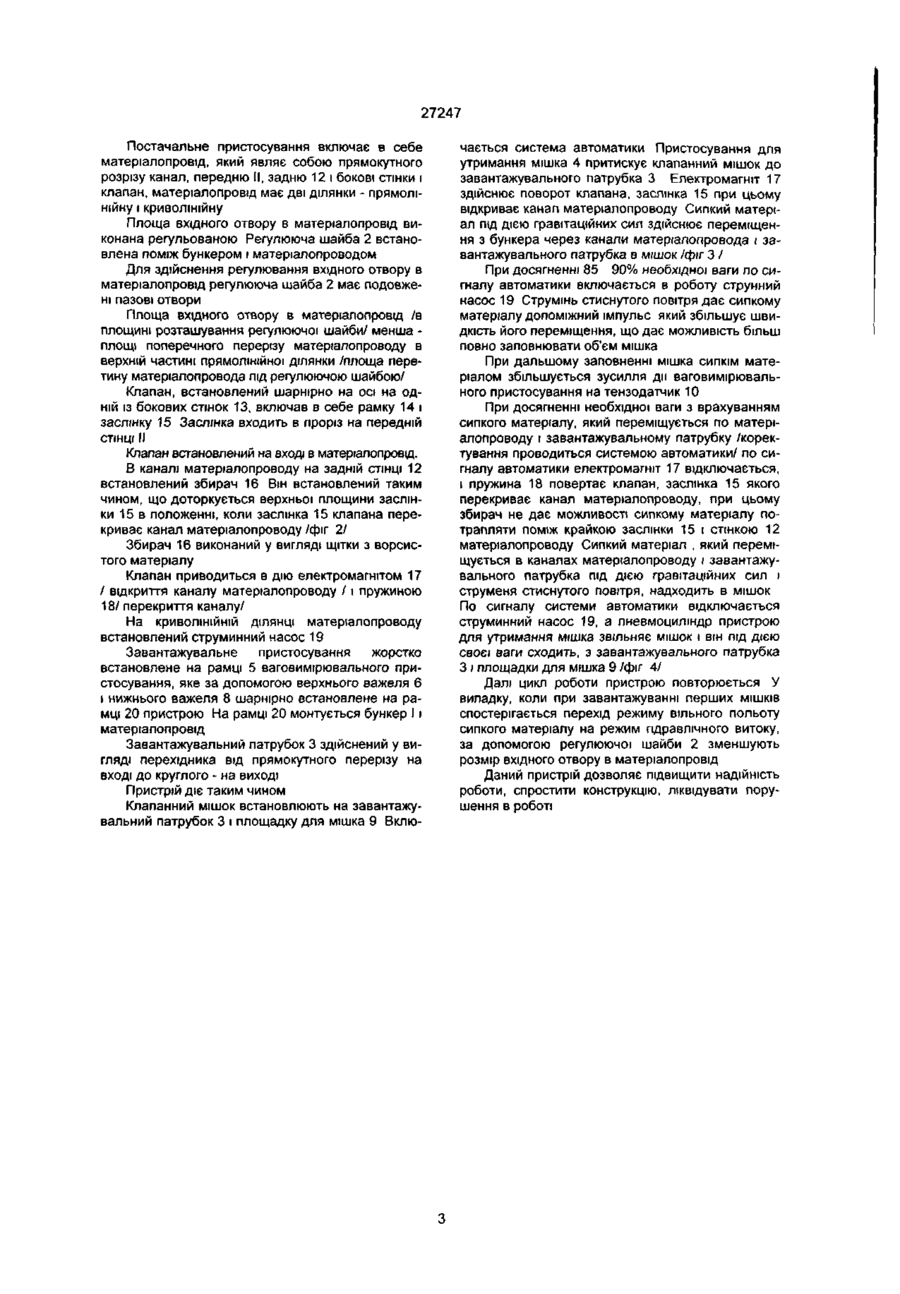

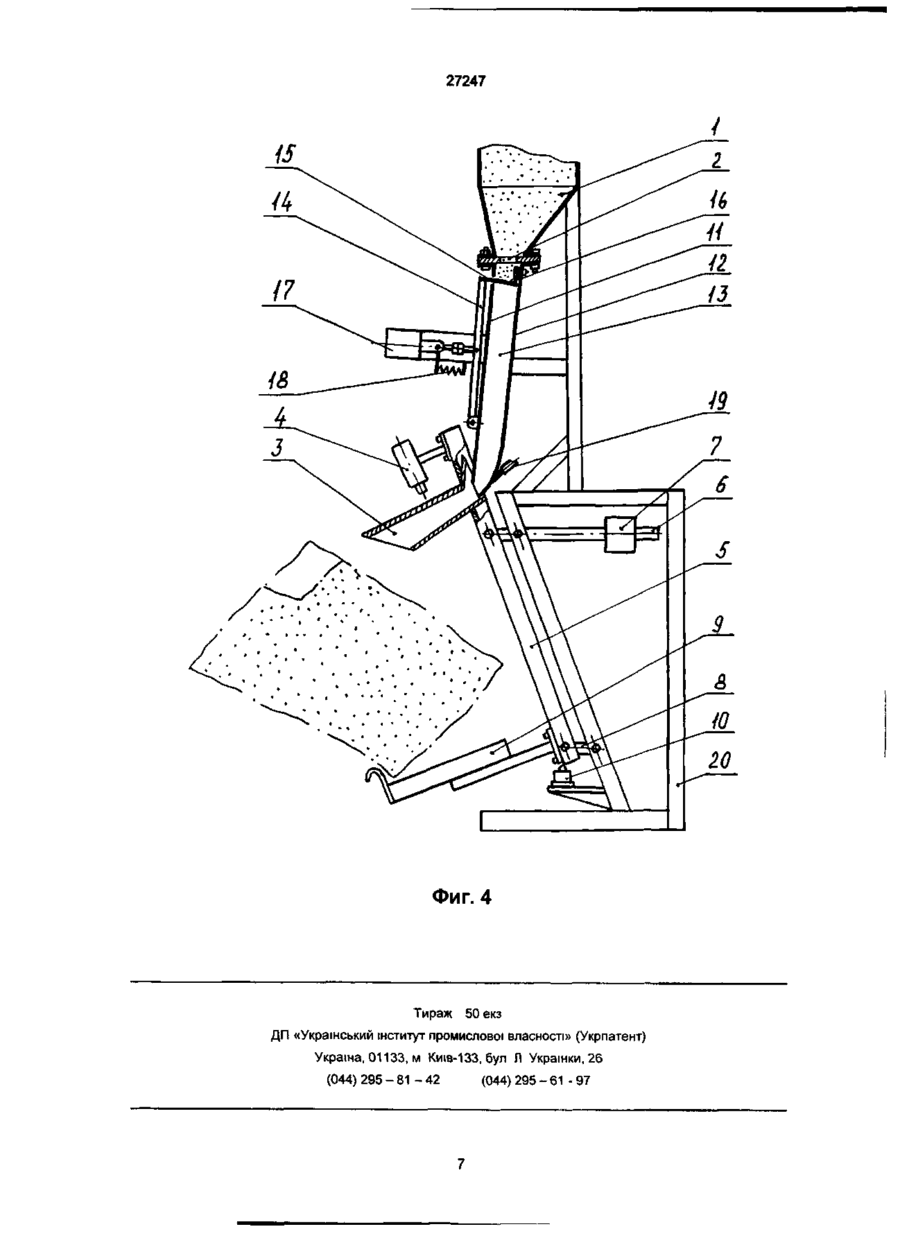

1 Пристрій для затарювання ємностей сипким матеріалом, що містить у собі бункер, постачальне пристосування, яке включає матеріалопровід з клапаном, розташованим на вході, а сам матеріалопровід має прямолінійну і криволінійну ДІЛЬНИЦІ, ваговимірювальне пристосування, завантажувальний патрубок, розташований жорстко на рамці ва О Ґ CM см 27247 ша робота пристрою залежить від співвідношення швидкостей обох потоків (співвідношення енергій) У випадку, коли верхній потік буде здатний надати прискорення нижньому потоку, робота пристрою буде нормальною Якщо ж відбудеться уповільнення верхнього потоку, то згодом потік потовщується і повністю заповнює весь поперечний розріз матеріалопроводу і режим вільного польоту переходить в режим гідравлічного витоку сипкого матеріалу, при цьому швидкість переміщення сипкого матеріалу різко зменшується і енергія, яку має сипкий матеріал при гідравлічному витоку, стане недостатньою, щоб подолати опір завантажувального патрубка і самого мішка Відбувається забивання пристрою Порушення режиму можливе і при наявності одного клапана у випадках зміни властивостей сипкого матеріалу, впливаючих на його переміщення—це порушення можливе при потовщенні потоку сипкого матеріалу на виході із матеріалопроводу до такої величини /перехідний режим в момент відкриття клапана/, що сипкий матеріал заповнює увесь вихідний отвір, а потім і канал матеріалопроводу Це призводить до зміни режиму переміщення сипкого матеріалу і забивання пристрою Складність конструкції пристрою пояснюється наявністю двох клапанів з приводами, керованих системою автоматики Порушення роботи пристрою відбувається ізза нещільного перекривання каналу матеріалопроводу клапаном, що має місце при попаданні окремих частинок сипкого матеріалу між крайкою клапана і стінкою матеріалопровода В утворену щілину між крайкою клапана і стінкою матеріалопроводу просипається сипкий матеріал Крім того, енергії, яку набуває сипучий матеріал при вільному польоті, недостатньо, щоб подолати опір, який створює сипкий матеріал, який знаходиться в мішку і частково перекриває вихід із завантажувального патрубка, для заповнення пустот в мішку /під клапаном мішка і в передній частині мішка / В основу винаходу поставлена задача вдосконалити пристрій для затарювання ємностей сипким матеріалом, в якому ліквідуються можливості зміни режиму переміщення матеріалу і забивання пристрою, а також порушення в роботі із-за нещільного перекривання каналу матеріалопроводу клапаном і забезпечується більш повне використання об'єму мішка, за рахунок чого підвищується надійність і ефективність роботи, спрощується конструкція і усуваються порушення в роботі пристрою Поставлена задача вирішується тим, що в пристрої для затарювання ємностей сипким матеріалом, що містить в собі бункер, постачальне пристосування, яке включає матеріалопровід з клапаном, розташованим на вході, а сам матеріалопровід має прямолінійну і криволінійну ДІЛЬНИЦІ, ваговимірювальне пристосування, завантажувальний патрубок, розташований жорстко на рамці ваговимірювального пристосування, систему автоматики, ВІДПОВІДНО до винаходу , в каналі матеріалопроводу розташований збирач, який встановлено з можливістю взаємодії з клапаном в положенні перекриття клапаном каналу, при цьому площа вхідного отвору в матеріалопровід менша площі попе речного перерізу каналу, матеріалопроводу в верхній частині прямолінійної ДІЛЬНИЦІ Площа вхідного отвору в матеріалопровід виконана регульованою Пристрій містить регулюючу шайбу, встановлену на вхідному отворі матеріалопроводу Збирач виконаний у вигляді щітки з ворсистого матеріалу На криволінійній ДІЛЬНИЦІ матеріалопроводу розташований струминний насос Встановлення клапана на вході в матеріалопровід дає можливість усунути його вплив на вільний політ матеріалу і в поєднанні з регулюванням вхідного отвору повністю ліквідувати можливість переходу режиму в гідравлічний витік, тобто усунути можливість забивання пристрою Крім того, встановлення одного клапана дає можливість значного спрощення пристрою Виконання вхідного отвору в матеріалопровід меншої площі, ніж площа поперечного перерізу каналу матеріалопроводу, а також регулювання вхідного отвору в матеріалопровід дає можливість усунути випадки повного заповнення вихідного отвору із матеріалопроводу і каналу матеріалопроводу при деякому потовщенні потоку при відкритті клапана /перехідний період/, що можливе при ЗМІНІ властивостей сипкого матеріалу, впливаючих на його переміщення, і запобігти переходу вільного польоту матеріалу в режим гідравлічного витоку Взаємодія клапана зі збирачем дає можливість усунути порушення в роботі пристрою Збирач, торкаючись верхньої площини заслінки клапана в положенні, коли клапан закінчує перекриття канала матеріал проводу, перешкоджає попаданню частинок сипкого матеріалу поміж крайкою заслінки клапана і стінкою матеріалопроводу Установка струминного насоса на криволінійній ДІЛЬНИЦІ матеріалопроводу забезпечує більш повне використання об'єму мішка,так після перекриття каналу матеріалопроводу клапаном , сипкому матеріалу, який здійснює вільний політ в каналі матеріалопроводу, додається допоміжний імпульс енергії, під дією якої забезпечується заповнення вільних об"ємів спереду і внизу під клапаном мішка Таким чином, сукупність застосування регулюючого вхідного отвору в матеріалопровід з встановленням клапана на вході в матеріалопровід і його взаємодія зі збирачем, а також встановлення на криволінійній ДІЛЬНИЦІ матеріалопроводу струминного насоса дає можливість вирішити поставлену задачу Запропонований винахід пояснюється кресленнями, на яких зображені на фіг 1 - пристрій, загальний вигляд, на фіг 2 - місце І на фіг 1 , на фіг 3 і 4 - різні стадії роботи пристрою Пристрій містить в собі бункер І, регулюючу шайбу 2, постачальне і завантажувальне пристосування, систему автоматики /на кресленнях не показана/ Завантажувальне пристосування містить завантажувальний патрубок 3 і пристосування для утримання мішка 4 Ваговимірювальне пристосування включає в себе рамку 5, верхній важіль 6 з противагою 7, нижній важіль 8, площадку для мішка 9, а також тензодатчик 10, на який спирається ваговимірювальне пристосування 27247 Постачальне пристосування включає в себе матеріалопровід, який являє собою прямокутного розрізу канал, передню II, задню 12 і бокові стінки і клапан, матеріалопровід має дві ділянки - прямолінійну і криволінійну Площа вхідного отвору в матеріалопровід виконана регульованою Регулююча шайба 2 встановлена поміж бункером і матеріалопроводом Для здійснення регулювання вхідного отвору в матеріалопровід регулююча шайба 2 має подовжені пазові отвори Площа вхідного отвору в матеріалопровід /в площині розташування регулюючої шайби/ менша площі поперечного перерізу матеріалопроводу в верхній частині прямолінійної ділянки /площа перетину матеріалопровода під регулюючою шайбою/ Клапан, встановлений шарнірно на осі на одній із бокових стінок 13, включав в себе рамку 14 і заслінку 15 Заслінка входить в проріз на передній СТІНЦІ II Клапан встановлений на вході в матеріалопровід. В каналі матеріалопроводу на задній СТІНЦІ 12 встановлений збирач 16 Він встановлений таким чином, що доторкується верхньої площини заслінки 15 в положенні, коли заслінка 15 клапана перекриває канал матеріалопроводу /фіг 2/ Збирач 16 виконаний у вигляді щітки з ворсистого матеріалу Клапан приводиться в дію електромагнітом 17 / відкриття каналу матеріалопроводу /1 пружиною 18/перекриття каналу/ На криволінійній ДІЛЯНЦІ матеріалопроводу встановлений струминний насос 19 Завантажувальне пристосування жорстко встановлене на рамці 5 ваговимірювального пристосування, яке за допомогою верхнього важеля 6 і нижнього важеля 8 шарнірно встановлене на рамці 20 пристрою На рамці 20 монтується бункер І і матеріалопровід Завантажувальний патрубок 3 здійснений у вигляді перехідника від прямокутного перерізу на вході до круглого - на виході Пристрій діє таким чином Клапанний мішок встановлюють на завантажувальний патрубок 3 і площадку для мішка 9 Вклю чається система автоматики Пристосування для утримання мішка 4 притискує клапанний мішок до завантажувального патрубка 3 Електромагніт 17 здійснює поворот клапана, заслінка 15 при цьому відкриває канал матеріалопроводу Сипкий матеріал під дією гравітаційних сил здійснює переміщення з бункера через канали матеріалопровода і завантажувального патрубка в мішок /фіг 3 / При досягненні 85 90% необхідної ваги по сигналу автоматики включається в роботу струнний насос 19 Струмінь стиснутого повітря дає сипкому матеріалу допоміжний імпульс який збільшує швидкість його переміщення, що дає можливість більш повно заповнювати об'єм мішка При дальшому заповненні мішка сипкім матеріалом збільшується зусилля дії ваговимірювального пристосування на тензодатчик 10 При досягненні необхідної ваги з врахуванням сипкого матеріалу, який переміщується по матеріалопроводу і завантажувальному патрубку /коректування проводиться системою автоматики/ по сигналу автоматики електромагніт 17 відключається, і пружина 18 повертає клапан, заслінка 15 якого перекриває канал матеріалопроводу, при цьому збирач не дає можливості сипкому матеріалу потрапляти поміж крайкою заслінки 15 і стінкою 12 матеріалопроводу Сипкий матеріал , який переміщується в каналах матеріалопроводу і завантажувального патрубка під дією гравітаційних сил і струменя стиснутого повітря, надходить в мішок По сигналу системи автоматики відключається струминний насос 19, а пневмоциліндр пристрою для утримання мішка звільняє мішок і він під дією своєї ваги сходить, з завантажувального патрубка З і площадки для мішка 9 /фіг 4/ Далі цикл роботи пристрою повторюється У випадку, коли при завантажуванні перших МІШКІВ спостерігається перехід режиму вільного польоту сипкого матеріалу на режим гідравлічного витоку, за допомогою регулюючої шайби 2 зменшують розмір вхідного отвору в матеріалопровід Даний пристрій дозволяє підвищити надійність роботи, спростити конструкцію, ліквідувати порушення в роботі V "-ЧФ IPZIZ ішг 27247 Фиг. 3 27247 Фиг. 4 Тираж 50 екз ДП «Український інститут промислової власності» (Укрпатент) Україна, 01133, м Киів-133, бул Л Українки, 26 (044) 295 - 81 - 42 (044) 295 - 61 - 97
