Дверний агрегат коксової печі з ущільнювальною діафрагмою

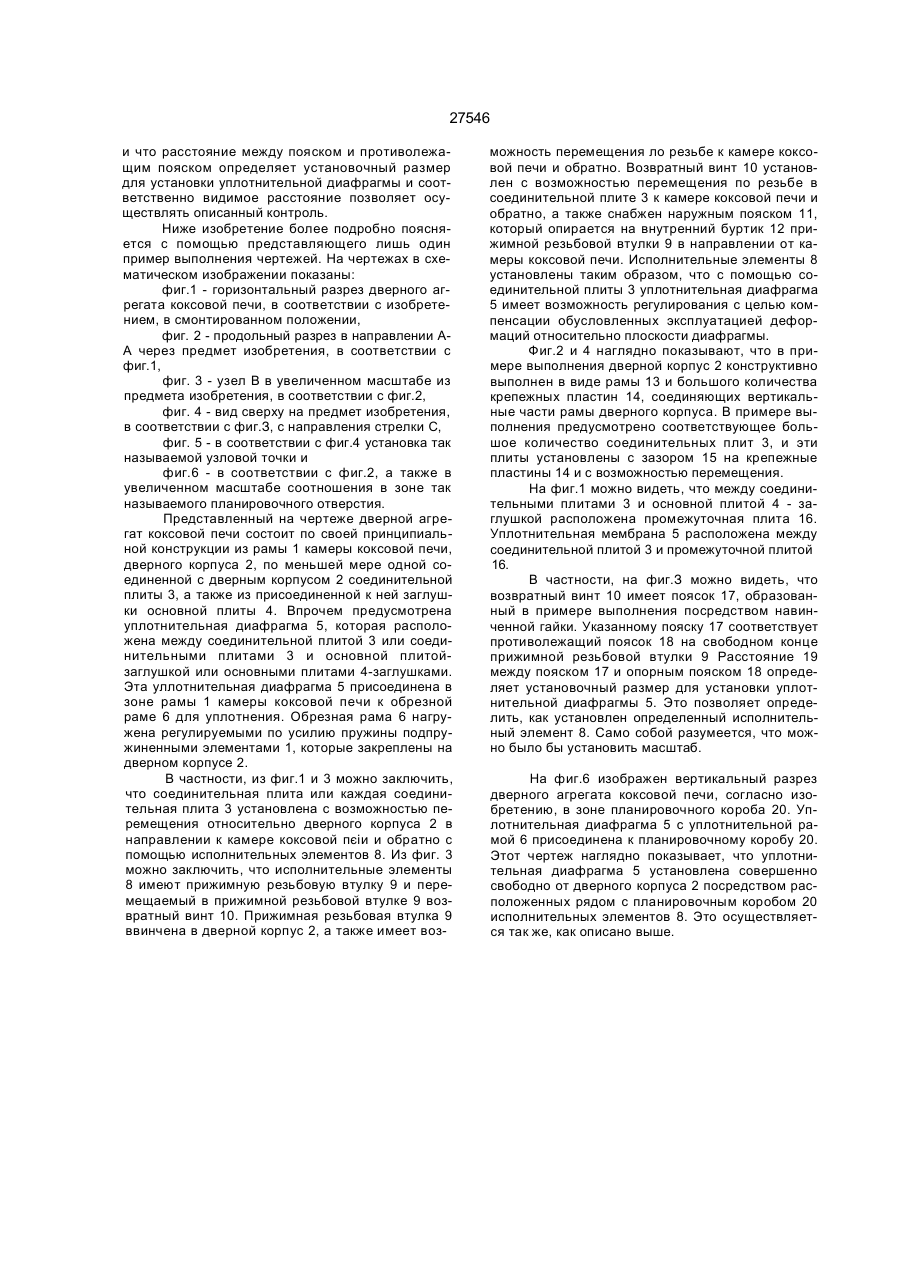

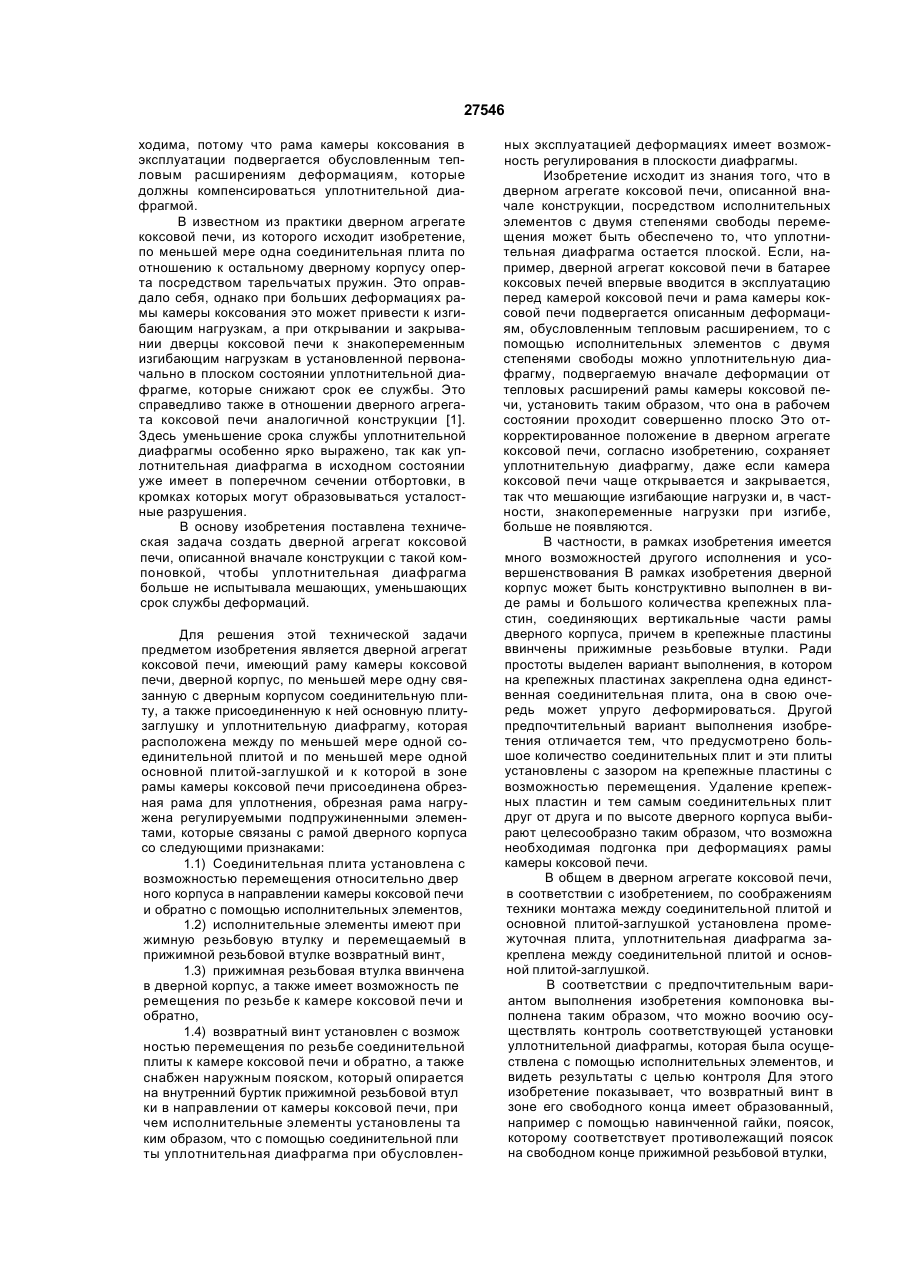

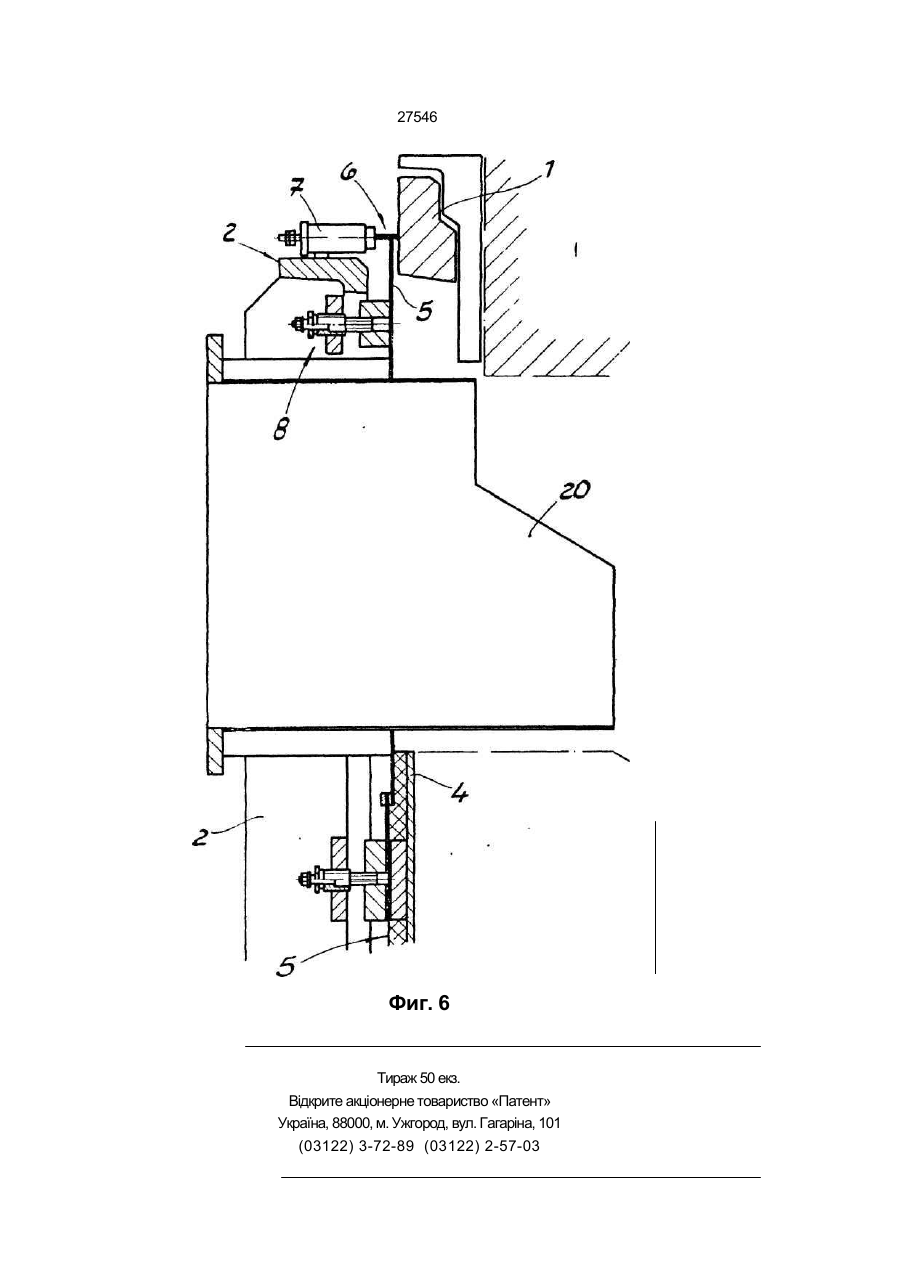

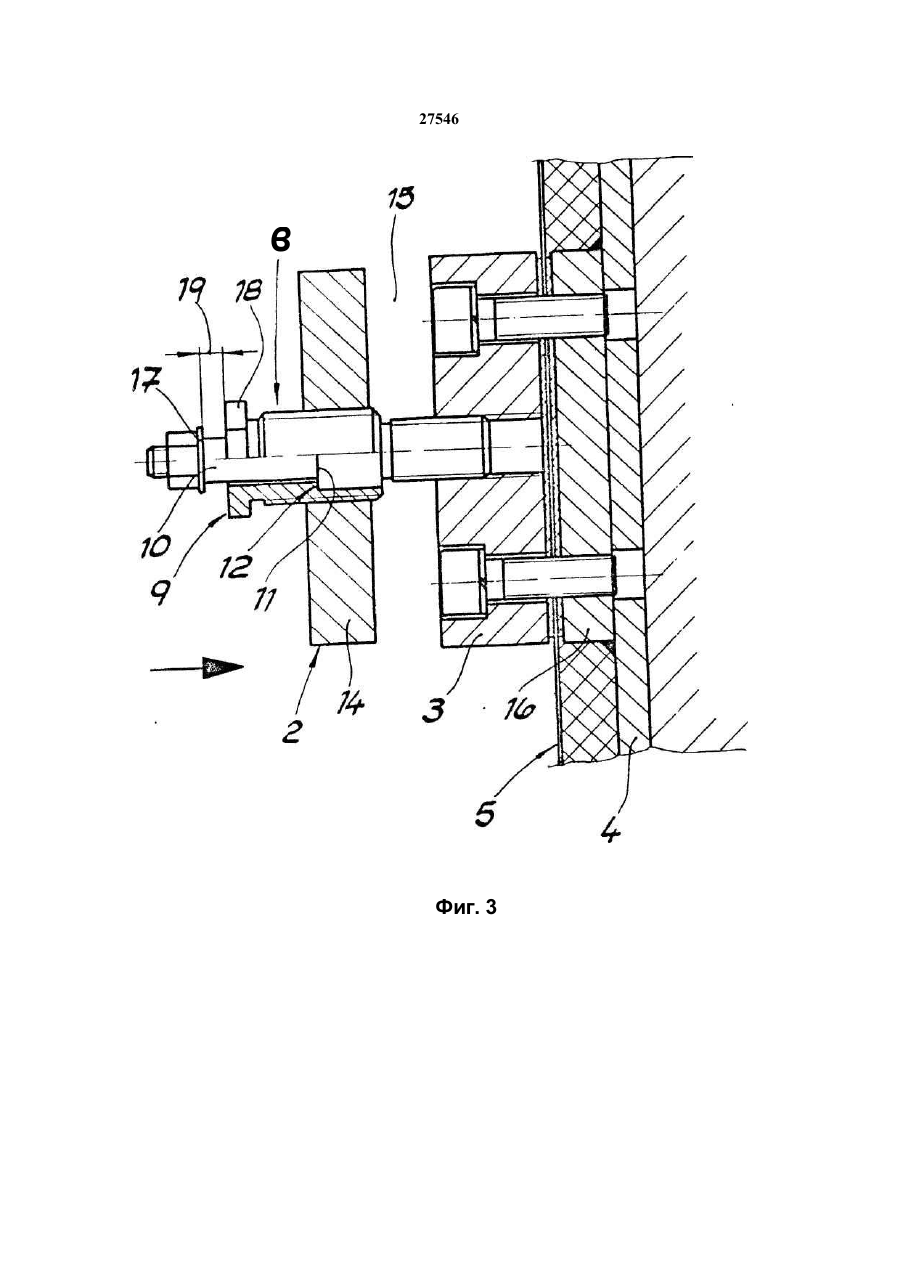

1. Дверной агрегат коксовой печи с уппотнительной диафрагмой, содержащий раму камеры коксовой печи, дверной корпус, по меньшей мере одну связанную с дверным корпусом соедини тельную плиту, а также присоединенную к ней заглушку - основную плиту и уплотнительную диафрагму, которая расположена между по мень шей мере одной соединительной плитой и по меньшей мере одной заглушкой - основной плитой и к которой в зоне рамы камеры коксовой печи присоединена обрезная рама для уплотнения, обрезная рама нагружена регулируемыми под пружиненными элементами, которые связаны с рамой дверного корпуса, отличающийся тем, что соединительная плита установлена с возможно стью перемещения относительно дверного корпу са в направлении камеры коксовой речи и обратно с помощью исполнительных элементов, послед ние имеют прижимную резьбовую втулку и пере мещаемый в прижимной резьбовой втулке воз вратный винт, указанная втулка ввинчена в двер ной корпус, а также имеет возможность переме щения по резьбе к камере коксовой печи и обрат но, при этом возвратный винт установлен с воз-, можностью перемещения по резьбе в соедини тельной плите к камере коксовой печи и обратно, а также снабжен наружным пояском, который опи рается на внутренний буртик прижимной резьбо вой втулки в направлении от камеры коксовой печи, а исполнительные элементы установлены таким образом, что с помощью соединительной плиты уплотнительная диафрагма при обусловленных эксплуатацией деформациях имеет возможность регулирования в плоскости диафрагмы. 2. Дверной агретат коксовой печи по пункту 1, от личающийся тем, что дверной корпус конструк тивно выполнен в виде рамы и (множества) боль шого количества крепежных пластин, соединяю щих вертикальные части рамы дверного корпуса, в крепежные пластины ввинчены прижимные резь бовые втулки. 3. Дверной агрегат коксовой печи по одному из пунктов 1 или 2, отличающийся тем, что на кре пежных ппастинах закреплена одна единственная соединительная плита. 4. Дверной агрегат коксовой печи по одному из пунктов 1 или 2, отличающийся тем, что в нем предусмотрено большое количество соединитель ных плит и эти соединительные плиты установле ны с зазором на крепежные пластины и с возмож ностью перемещения. 5. Дверной агрегат коксовой печи по одному из пунктов 1-4, отличающийся тем, что между со единительной плитой и основной плитойзаглушкой расположена промежуточная плита, и уплотнительная диафрагма расположена между соединительной плитой и промежуточной плитой. 6. Дверной агрегат коксовой печи по одному из пунктов 1-5, отличающийся тем, что возвратный винт в зоне его свободного конца имеет поясок, которому соответствует противолежащий поясок прижимной резьбовой втулки, и что расстояние между пояском и противолежащим пояском опре деляет установочный размер для установки уплотнительной диафрагмы. Изобретение касается дверного агрегата коксовой печи, содержащего раму камеры коксовой печи, дверной корпус, по меньшей мере одну соединенную с дверным корпусом соединительную плиту, а также присоединенную к ней основную плиту-заглушку и уплотнительную диафрагму, которая расположена между по меньшей мере одной соединительной плитой и по меньшей мере одной основной плитой-заглушкой, к которой в зоне рамы камеры коксовой печи присоединена обрезная рама для уплотнения, обрезная рама нагружена давлением, создаваемым регулируемыми элементами, которые соединены с рамой дверного корпуса. Описанная конструкция необ м О f 27546 Фиг. 6 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
