Контактний пристрій для мікросхем

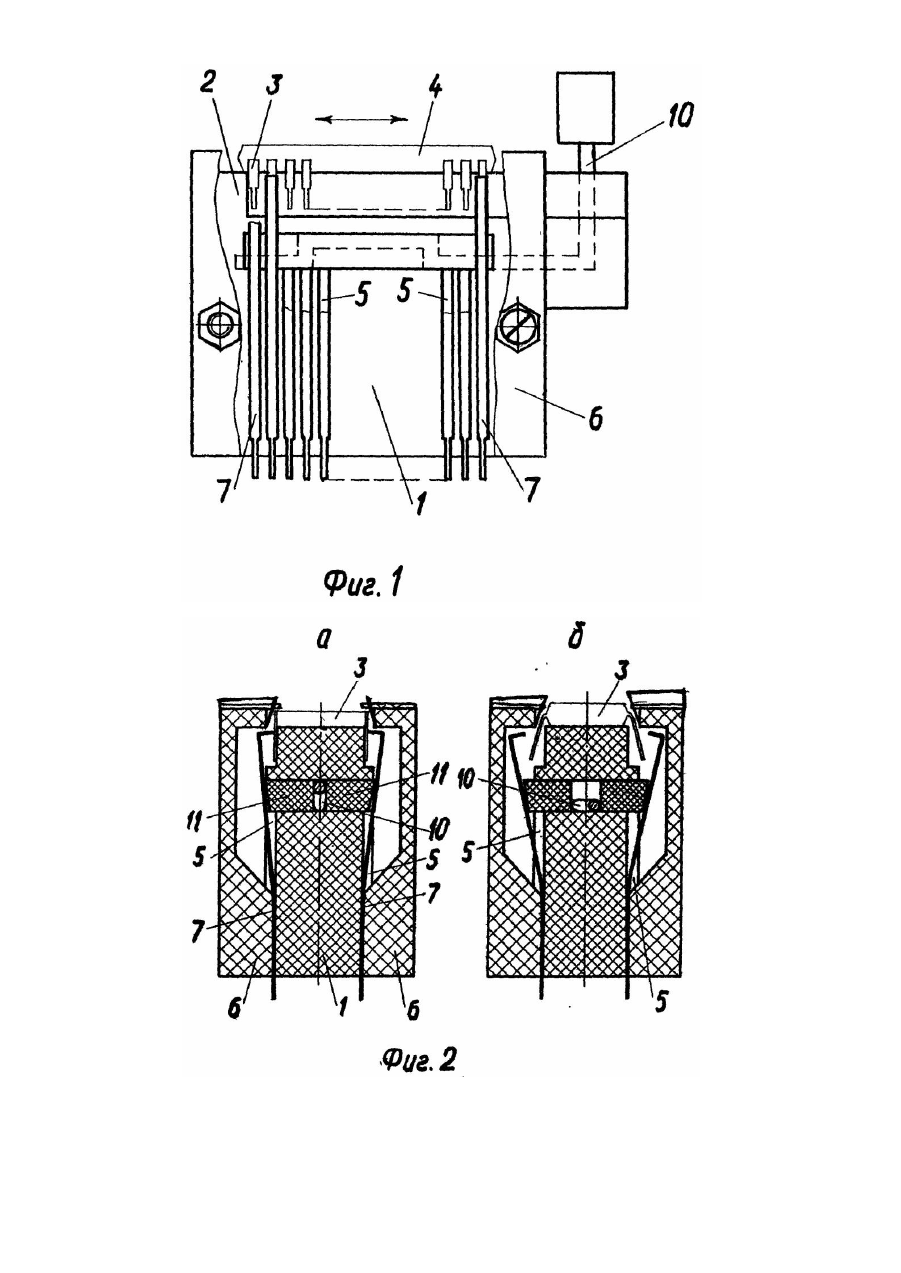

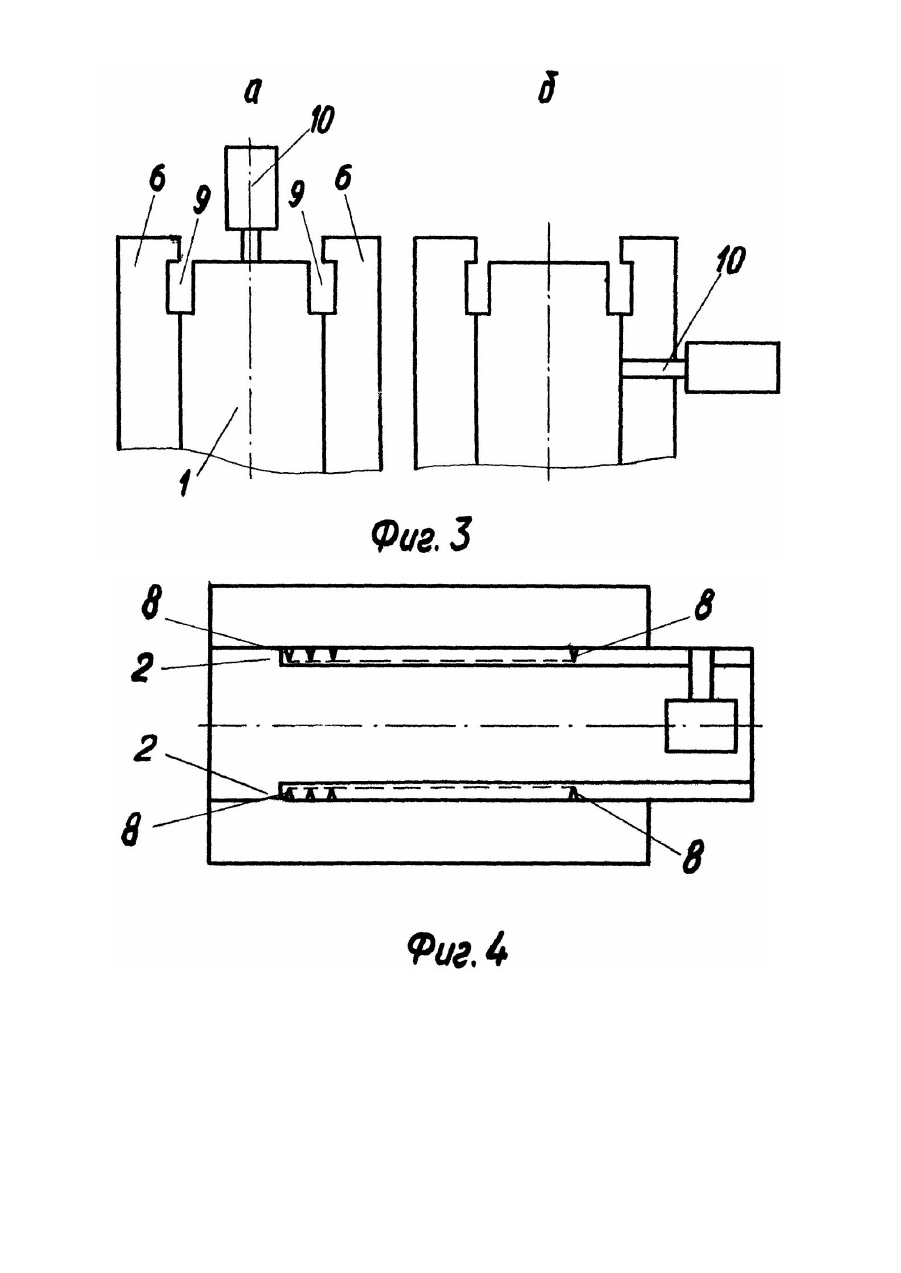

Изобретение относится к электронной технике, преимущественно к контактным устройствам, и может быть использовано в электронно-измерительной аппаратуре для подключения выводов интегральных микросхем к блокам задания режимов и контроля параметров. Известны устройства [1], содержащие корпус с отверстиями, в которые вставлены У-образные изогнутые контактные элементы, верхнюю неподвижную панель с прямоугольными отверстиями, стенки которых служат направляющими для выводов подключаемых микросхем и упорами, ограничивающими перемещение контактных элементов, Г-образной поворотной рейки, подвижной панели, расположенной между корпусом и неподвижной панелью. Работа такого устройства основана на зажатии выводов подключаемой микросхемы между пластинами контактных элементов, обеспечиваемом перемещением подвижной панели при помощи поворотной рейки. Недостатками устройства являются возможность загрязнения контактирующи х поверхностей и нарушение контакта вследствие этого, возможность деформации выводов подключаемой микросхемы вследствие приложения усилия к их тонкой части. Наиболее близким по технической сущности к заявляемому техническому решению является контактное устройство [2], содержащее полый изоляционный корпус с базирующими выступами, упругие контактные элементы с изогнутыми рабочими участками, расположенные в полости корпуса, и привод контактных элементов. Недостатком устройства является узкий диапазон использования, обусловленный тем, что для ориентации выводов подключаемой микросхемы используется упор ее корпусом, что при наличии облоя на корпусе может привести к смещению выводов микросхемы относительно контактных элементов, кроме того, микросхемы в разных корпусах имеют разные расстояния от края корпуса до крайних выводов, что позволяет подключать только микросхемы в однотипных корпусах. Задачей изобретения является разработка контактного устройства для микросхем, в котором путем изменения конструкции кромок рабочих участков контактных элементов обеспечивается правильная ориентация микросхем, что в результате расширяет диапазон использования устройства. Поставленная задача решается тем, что в контактном устройстве для микросхем, содержащем полый изоляционный корпус с базирующими выступами, упругие контактные элементы с изогнутыми рабочими участками, расположенные в полости корпуса, привод контактных элементов, согласно изобретению, кромки рабочих участков контактных элементов выполнены заостренными, а базирующие выступы расположены с возможностью взаимодействия с крайними выводами микросхемы. Усовершенствование контактного устройства для микросхем, в котором кромки рабочих участков контактных элементов выполнены заостренными, и расположение базирующих выступов с возможностью взаимодействия с крайними выводами микросхемы обеспечивает правильную ориентацию микросхем независимо от формы корпуса и упор выводов в базирующие выступы и за счет этого расширяет диапазон использования, уменьшает брак микросхем, снижает трудоемкость изготовления, упрощает конструкцию. На фиг. 1 показано контактное устройство, общий вид; на фиг. 2 - контактные элементы в сведенном (а) и разведенном (б) положениях; на фиг. 3 - поворотная рейка привода контактных элементов в рабочем (а) и исходном (б) положениях; на фиг. 4 - рабочие участки контактных элементов, базирующие выступы. Контактное устройство (фиг. 1-4) содержит корпус 1 изоляционного материала, с боковых сторон верхней части корпуса имеются базирующие выступы 2 (фиг. 1, 4), выполненные с возможностью взаимодействия с крайними выводами микросхем под выводы 3 подключаемой микросхемы 4. К боковым поверхностям корпуса 1 в пазах 5 при помощи боковых стенок 6 крепятся ряды подпружиненных контактных элементов 7 так, что их рабочие участки 8 направлены навстречу др уг другу (фиг. 4) и на ходятся в непосредственной близости от верхней плоскости корпуса 1 (фиг. 1, 2). Каждый из контактных элементов 7 выполнен в виде изогнутой упр угой металлической пластины, расположенной в плоскости корпуса. Кромки рабочих участков 8 контактных элементов заострены (фиг. 4). Промежутки, образованные корпусом 1 и боковыми стенками 6, служат направляющими каналами 9 для подключаемой микросхемы 4. В средней части корпуса 1 между рядами контактных элементов 7 размещен привод контактных элементов, содержащий поворотную рейку 10 с возможностью поворота на 90° и упоры 11, выполненные из изоляционного материала, для раздвигания контактных элементов 7 (фиг. 2). Контактное устройство работает следующим образом. Приводим поворотную рейку 10 в горизонтальное положение (фиг. 3б). При этом упоры 11 раздвигают ряды контактных элементов 7. Подключаемая микросхема 4 подается в направляющие каналы 9 до упора (фиг. 3). При этом крайние выводы 3 упираются в базирующие выступы 2, выводы 3 микросхемы 4 устанавливаются напротив контактных элементов 7 (фиг. 4). Приводим поворотную рейку 10 в вертикальное положение (фиг. 3а), контактные элементы 7 прижимаются к выводам 3 микросхемы 4 (фиг. 2а). По сравнению с прототипом, заявляемое техническое решение повышает надежность, расширяет диапазон использования, уменьшает брак микросхем, не содержит запрессованных деталей, что ведет к снижению трудоемкости изготовления, а также к возможности изготовления без привлечения литейного производства, что экономически эффективно при малой серии выпуска. Кроме того, в заявляемом техническом решении уменьшено общее количество деталей, что упрощает конструкцию устройства.
