Приєднувальний елемент

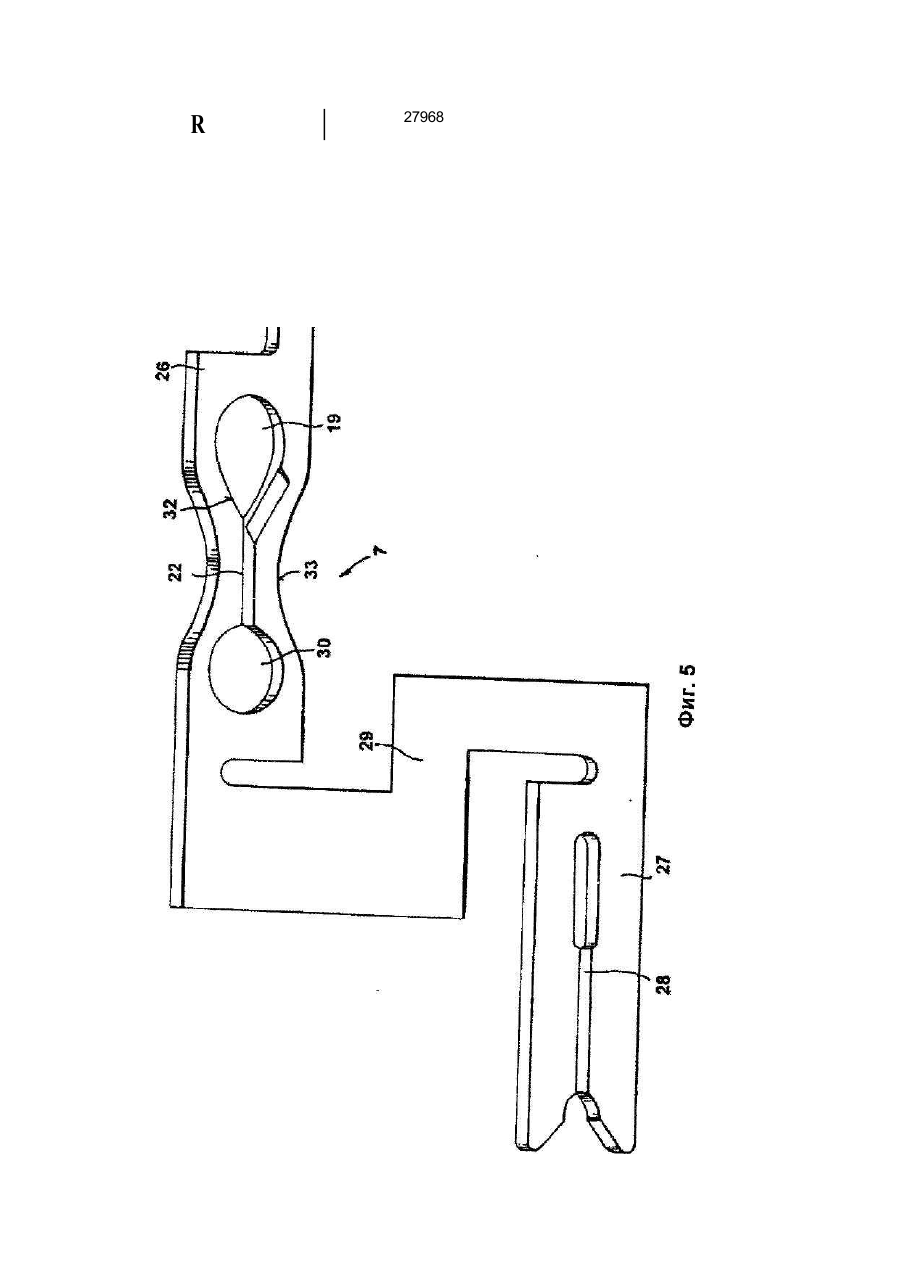

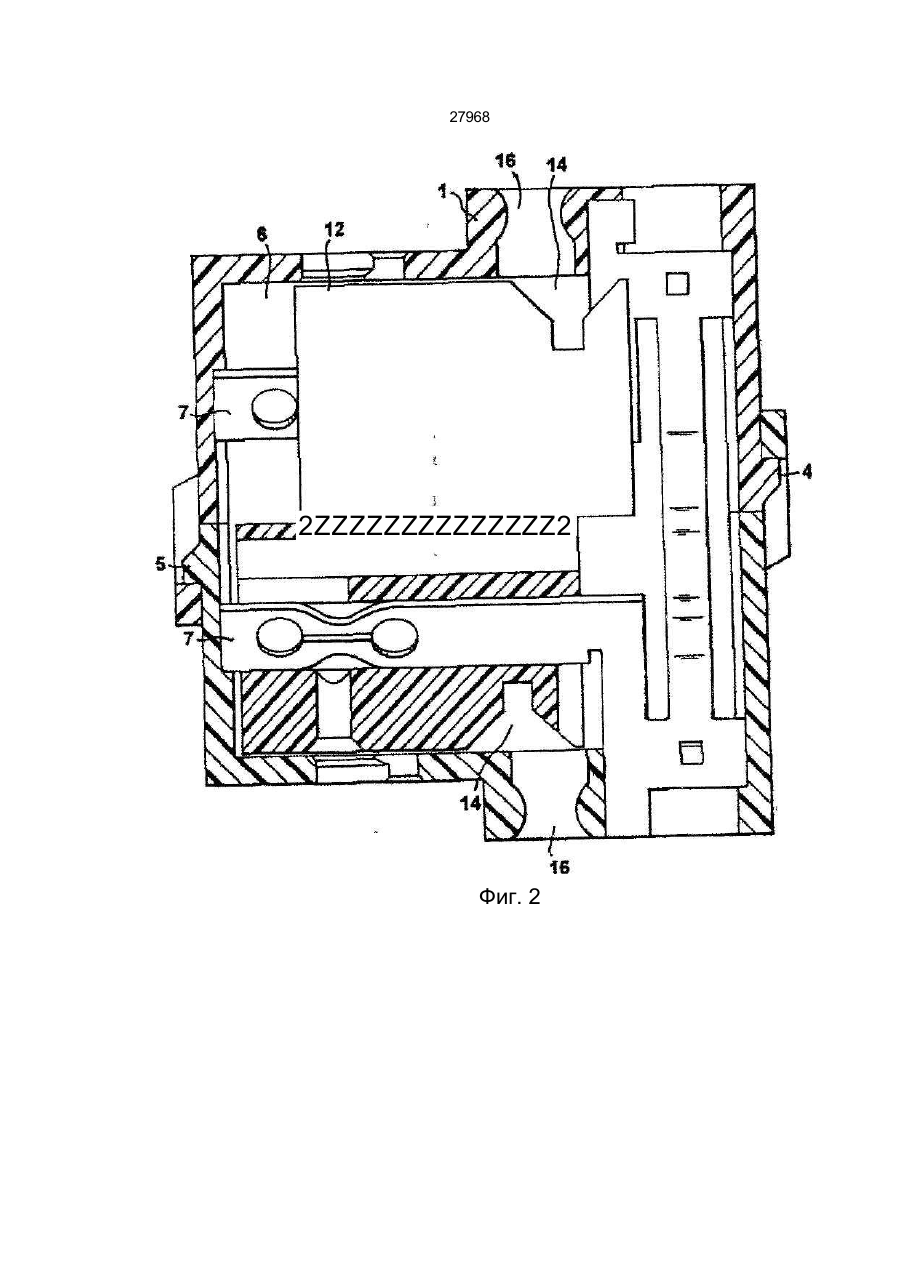

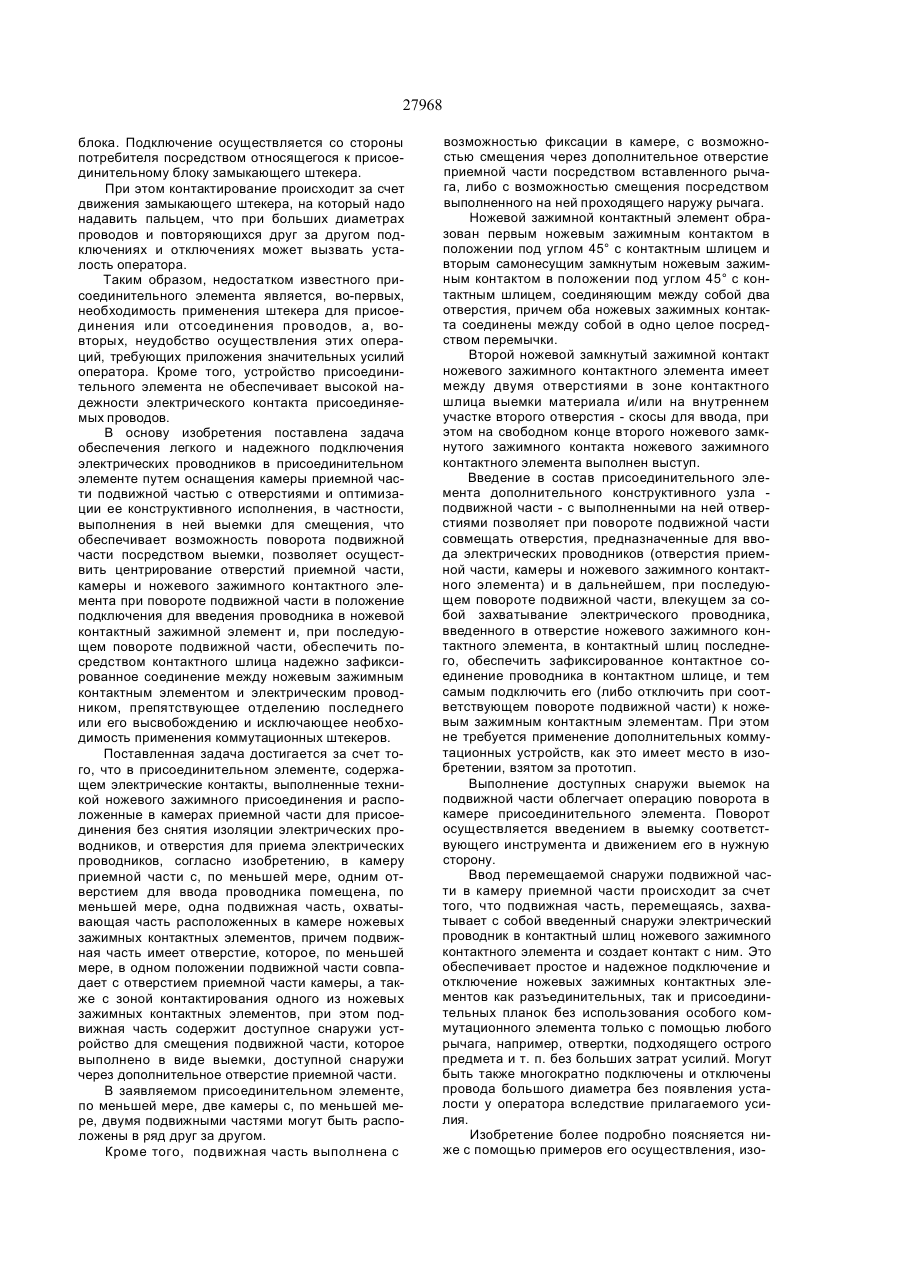

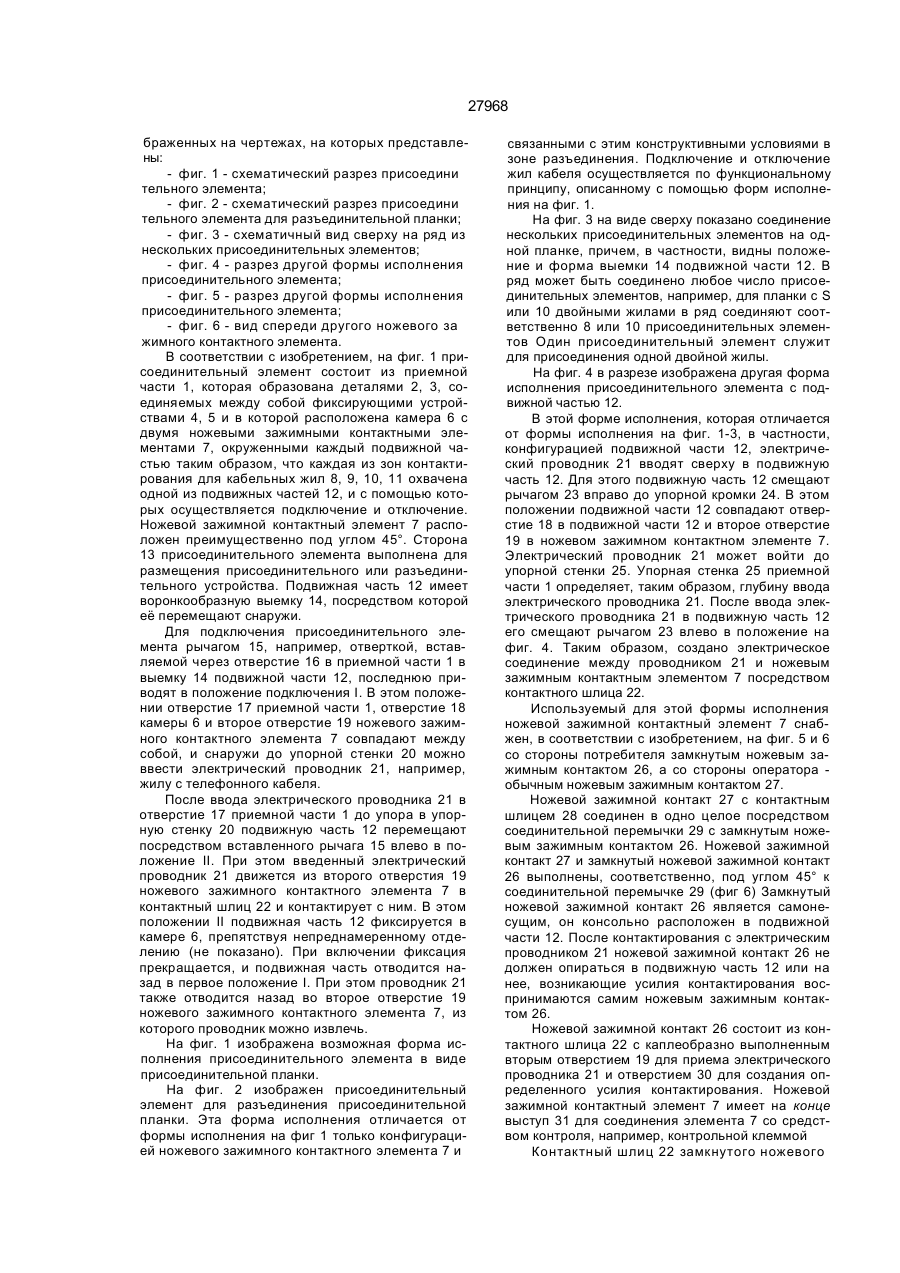

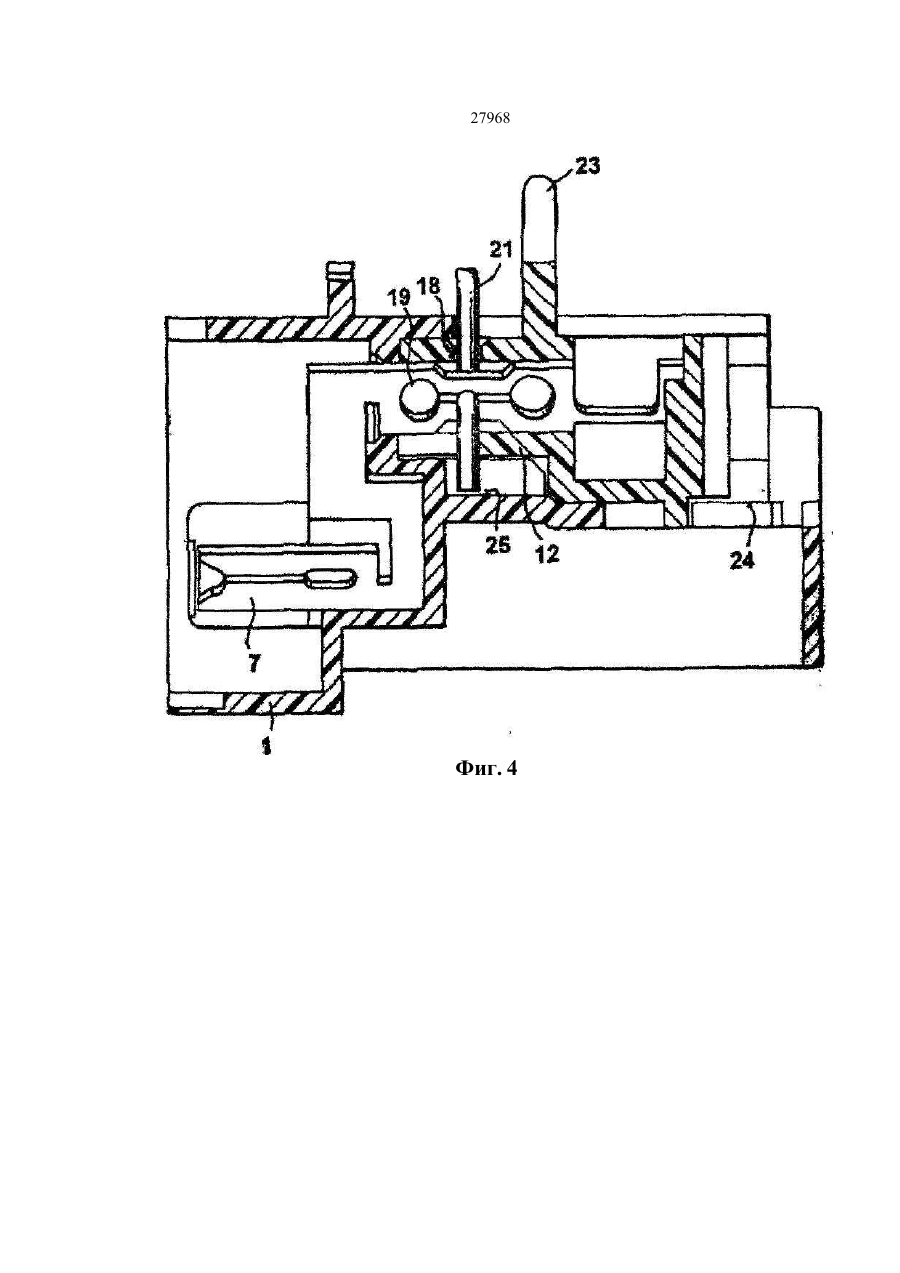

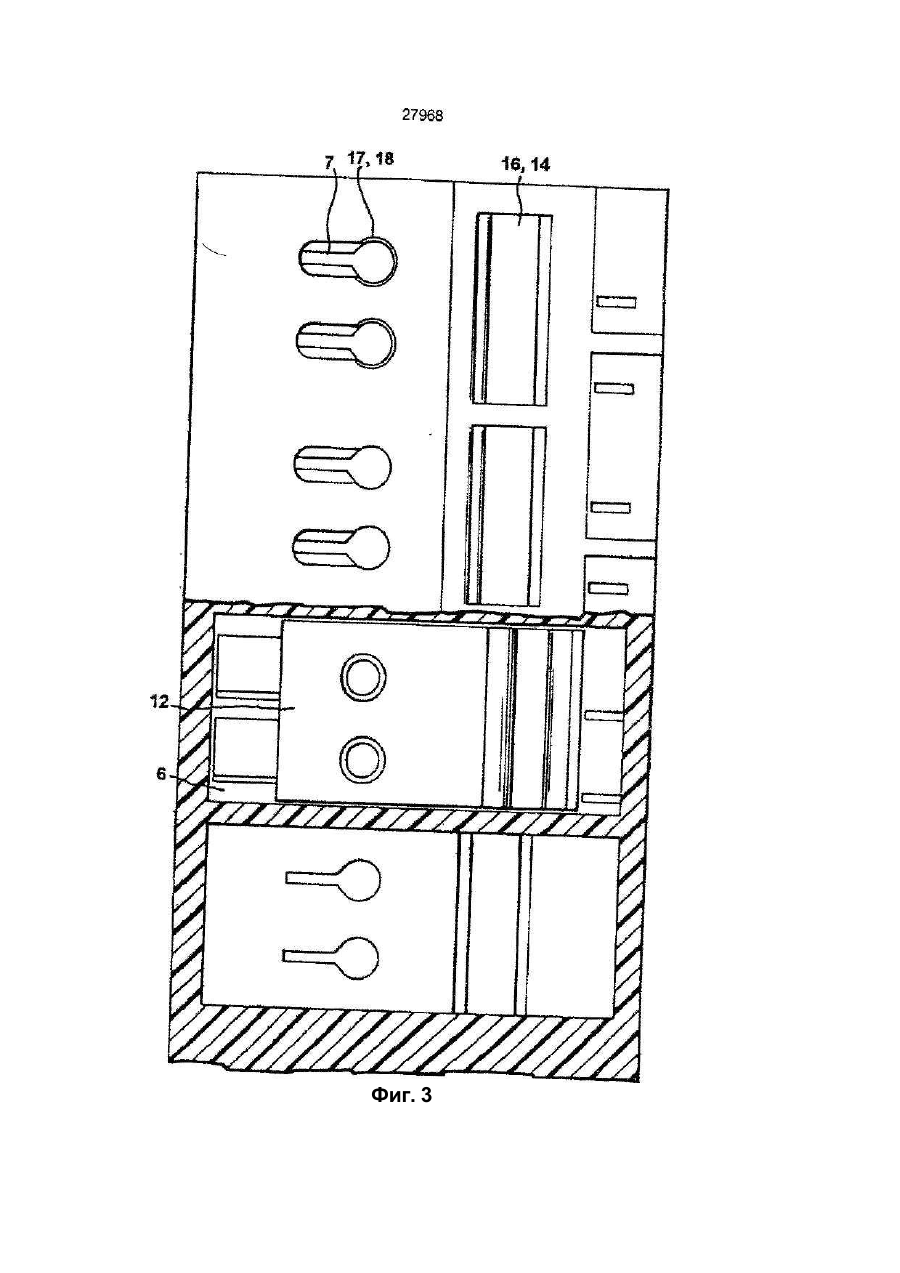

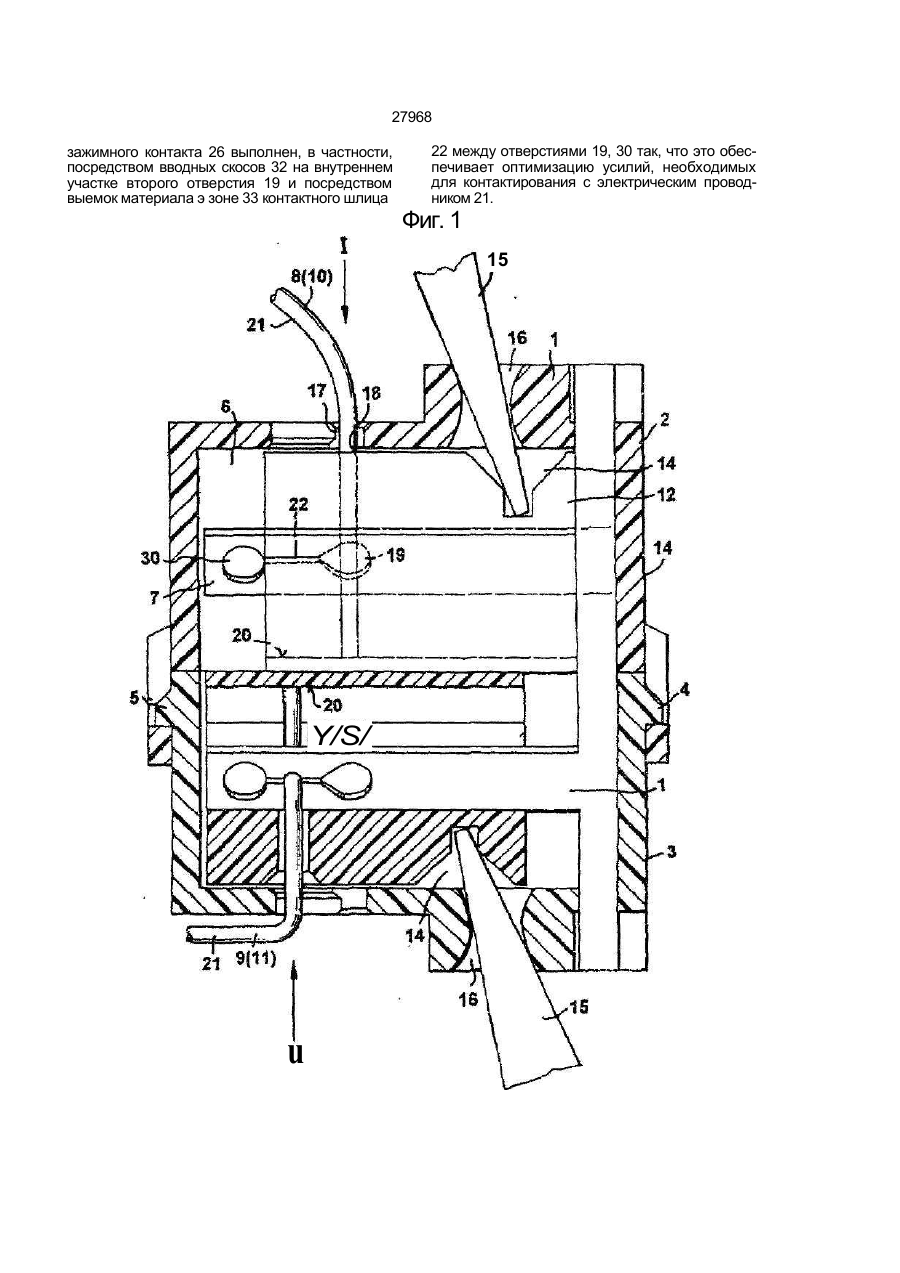

1. Присоединительный элемент, содержащий электрические контакты, выполненные техникой ножевого зажимного присоединения и располо женные в камерах приемной части для присоеди нения без снятия изоляции электрических провод ников, и отверстия для приема электрических про водников, отличающийся тем, что в камеру при емной части с, по меньшей мере, одним отверсти ем для ввода проводника помещена, по меньшей мере, одна подвижная часть, охватывающая часть расположенных в камере ножевых зажимных кон тактных элементов, причем подвижная часть име ет отверстие, которое, по меньшей мере, в одном положении подвижной части совпадает с отвер стием приемной части камеры, а также с зоной контактирования одного из ножевых зажимных контактных элементов, при этом подвижная часть содержит доступное снаружи устройство для смещения подвижной части. 2. Элемент по п 1, отличающийся тем, что устройство для смещения подвижной части выполнено в виде выемки, доступной снаружи через дополнительное отверстие приемной части. 3 Элемент по п. 1, отличающийся тем, что, по меньшей мере, две камеры с, по меньшей мере, двумя подвижными частями расположены в ряд друг за другом 4 Эпемент по любому из пп. 1-3, отличающийся тем, что подвижная часть выполнена с возможно стью фиксации в камере 5 Элемент по любому из пп 1-4, отличающийся тем, что подвижная часть выполнена с возможно стью смещения через дополнительное отверстие приемной части посредством вставленного рыча га. 6. Элемент по любому из пп. 1-4, отличающийся тем, что подвижная часть выполнена с возможно стью смещения посредством выполненного на ней проходящего наружу рычага 7. Элемент по п. 1, отличающийся тем, что ноже вой зажимной контактный элемент образован пер вым ножевым зажимным контактом в положении под углом 45° с контактным шлицем и вторым са монесущим замкнутым ножевым зажимным кон тактом в положении под углом 45° с контактным шлицем, соединяющим между собой два отвер стия, причем оба ножевых зажимных контакта со единены между собой в одно целое посредством перемычки 8 Элемент по п 7, отличающийся тем, что вто рой ножевой замкнутый зажимной контакт ножевого зажимного контактного элемента име ет между двумя отверстиями в зоне контактного шлица выемки материала и/или на внутреннем участке второго отверстия - скосы для ввода. 9 Элемент по любому из пп 7, 8, отличающий ся тем, что на свободном конце второго ножево го замкнутого зажимного контакта ножевого за жимного контактного элемента выполнен вы ступ. Изобретение относится к присоединительному элементу и используется в электротехнике За прототип заявляемого изобретения принят присоединительный элемент, содержащий электрические контакты, выполненные техникой ножевого зажимного присоединения и расположенные в камерах приемной части для присоединения без снятия изоляции электрических проводников, и отверстия для приема электрических проводников (Патент DE № 9313797, МКП6Н01Я 4/24, от 07 09 1993, опубл. в Patentblatt, 04 05.1995 г ) В этом патенте описан присоединительный блок для соединения изолированных электрических проводов с электрическими контактами техникой ножевого зажимного присоединения посредством замыкающего штекера, причем в блоке расположены открытые вверху камеры и колодки, снабженные сплошными ножевыми зажимными контактами под утлом 45° и обеспечивающие двухстороннее подключение присоединительного СМ О 00 (О см 27968 блока. Подключение осуществляется со стороны потребителя посредством относящегося к присоединительному блоку замыкающего штекера. При этом контактирование происходит за счет движения замыкающего штекера, на который надо надавить пальцем, что при больших диаметрах проводов и повторяющихся друг за другом подключениях и отключениях может вызвать усталость оператора. Таким образом, недостатком известного присоединительного элемента является, во-первых, необходимость применения штекера для присоединения или отсоединения проводов, а, вовторых, неудобство осуществления этих операций, требующих приложения значительных усилий оператора. Кроме того, устройство присоединительного элемента не обеспечивает высокой надежности электрического контакта присоединяемых проводов. В основу изобретения поставлена задача обеспечения легкого и надежного подключения электрических проводников в присоединительном элементе путем оснащения камеры приемной части подвижной частью с отверстиями и оптимизации ее конструктивного исполнения, в частности, выполнения в ней выемки для смещения, что обеспечиваетвозможность поворота подвижной части посредством выемки, позволяет осуществить центрирование отверстий приемной части, камеры и ножевого зажимного контактного элемента при повороте подвижной части в положение подключения для введения проводника в ножевой контактный зажимной элемент и, при последующем повороте подвижной части, обеспечить посредством контактного шлица надежно зафиксированное соединение между ножевым зажимным контактным элементом и электрическим проводником, препятствующее отделению последнего или его высвобождению и исключающее необходимость применения коммутационных штекеров. Поставленная задача достигается за счет того, что в присоединительном элементе, содержащем электрические контакты, выполненные техникой ножевого зажимного присоединения и расположенные в камерах приемной части для присоединения без снятия изоляции электрических проводников, и отверстия для приема электрических проводников, согласно изобретению, в камеру приемной части с, по меньшей мере, одним отверстием для ввода проводника помещена, по меньшей мере, одна подвижная часть, охватывающая часть расположенных в камере ножевых зажимных контактных элементов, причем подвижная часть имеет отверстие, которое, по меньшей мере, в одном положении подвижной части совпадает с отверстием приемной части камеры, а также с зоной контактирования одного из ножевых зажимных контактных элементов, при этом подвижная часть содержит доступное снаружи устройство для смещения подвижной части, которое выполнено в виде выемки, доступной снаружи через дополнительное отверстие приемной части. В заявляемом присоединительном элементе, по меньшей мере, две камеры с, по меньшей мере, двумя подвижными частями могут быть расположены в ряд друг за другом. Кроме того, подвижная часть выполнена с возможностью фиксации в камере, с возможностью смещения через дополнительное отверстие приемной части посредством вставленного рычага, либо с возможностью смещения посредством выполненного на ней проходящего наружу рычага. Ножевой зажимной контактный элемент образован первым ножевым зажимным контактом в положении под углом 45° с контактным шлицем и вторым самонесущим замкнутым ножевым зажимным контактом в положении под углом 45° с контактным шлицем, соединяющим между собой два отверстия, причем оба ножевых зажимных контакта соединены между собой в одно целое посредством перемычки. Второй ножевой замкнутый зажимной контакт ножевого зажимного контактного элемента имеет между двумя отверстиями в зоне контактного шлица выемки материала и/или на внутреннем участке второго отверстия - скосы для ввода, при этом на свободном конце второго ножевого замкнутого зажимного контакта ножевого зажимного контактного элемента выполнен выступ. Введение в состав присоединительного элемента дополнительного конструктивного узла подвижной части - с выполненными на ней отверстиями позволяет при повороте подвижной части совмещать отверстия, предназначенные для ввода электрических проводников (отверстия приемной части, камеры и ножевого зажимного контактного элемента) и в дальнейшем, при последующем повороте подвижной части, влекущем за собой захватывание электрического проводника, введенного в отверстие ножевого зажимного контактного элемента, в контактный шлиц последнего, обеспечить зафиксированное контактное соединение проводника в контактном шлице, и тем самым подключить его (либо отключить при соответствующем повороте подвижной части) к ножевым зажимным контактным элементам. При этом не требуется применение дополнительных коммутационных устройств, как это имеет место в изобретении, взятом за прототип. Выполнение доступных снаружи выемок на подвижной части облегчает операцию поворота в камере присоединительного элемента. Поворот осуществляется введением в выемку соответствующего инструмента и движением его в нужную сторону. Ввод перемещаемой снаружи подвижной части в камеру приемной части происходит за счет того, что подвижная часть, перемещаясь, захватывает с собой введенный снаружи электрический проводник в контактный шлиц ножевого зажимного контактного элемента и создает контакт с ним. Это обеспечивает простое и надежное подключение и отключение ножевых зажимных контактных элементов как разъединительных, так и присоединительных планок без использования особого коммутационного элемента только с помощью любого рычага, например, отвертки, подходящего острого предмета и т. п. без больших затрат усилий. Могут быть также многократно подключены и отключены провода большого диаметра без появления усталости у оператора вследствие прилагаемого усилия. Изобретение более подробно поясняется ниже с помощью примеров его осуществления, изо 27968 браженных на чертежах, на которых представлены: - фиг. 1 - схематический разрез присоедини тельного элемента; - фиг. 2 - схематический разрез присоедини тельного элемента для разъединительной планки; - фиг. 3 - схематичный вид сверху на ряд из нескольких присоединительных элементов; - фиг. 4 - разрез другой формы исполнения присоединительного элемента; - фиг. 5 - разрез другой формы исполнения присоединительного элемента; - фиг. 6 - вид спереди другого ножевого за жимного контактного элемента. В соответствии с изобретением, на фиг. 1 присоединительный элемент состоит из приемной части 1, которая образована деталями 2, 3, соединяемых между собой фиксирующими устройствами 4, 5 и в которой расположена камера 6 с двумя ножевыми зажимными контактными элементами 7, окруженными каждый подвижной частью таким образом, что каждая из зон контактирования для кабельных жил 8, 9, 10, 11 охвачена одной из подвижных частей 12, и с помощью которых осуществляется подключение и отключение. Ножевой зажимной контактный элемент 7 расположен преимущественно под углом 45°. Сторона 13 присоединительного элемента выполнена для размещения присоединительного или разъединительного устройства. Подвижная часть 12 имеет воронкообразную выемку 14, посредством которой её перемещают снаружи. Для подключения присоединительного элемента рычагом 15, например, отверткой, вставляемой через отверстие 16 в приемной части 1 в выемку 14 подвижной части 12, последнюю приводят в положение подключения І. В этом положении отверстие 17 приемной части 1, отверстие 18 камеры 6 и второе отверстие 19 ножевого зажимного контактного элемента 7 совпадают между собой, и снаружи до упорной стенки 20 можно ввести электрический проводник 21, например, жилу с телефонного кабеля. После ввода электрического проводника 21 в отверстие 17 приемной части 1 до упора в упорную стенку 20 подвижную часть 12 перемещают посредством вставленного рычага 15 влево в положение II. При этом введенный электрический проводник 21 движется из второго отверстия 19 ножевого зажимного контактного элемента 7 в контактный шлиц 22 и контактирует с ним. В этом положении II подвижная часть 12 фиксируется в камере 6, препятствуя непреднамеренному отделению (не показано). При включении фиксация прекращается, и подвижная часть отводится назад в первое положение I. При этом проводник 21 также отводится назад во второе отверстие 19 ножевого зажимного контактного элемента 7, из которого проводник можно извлечь. На фиг. 1 изображена возможная форма исполнения присоединительного элемента в виде присоединительной планки. На фиг. 2 изображен присоединительный элемент для разъединения присоединительной планки. Эта форма исполнения отличается от формы исполнения на фиг 1 только конфигурацией ножевого зажимного контактного элемента 7 и связанными с этим конструктивными условиями в зоне разъединения. Подключение и отключение жил кабеля осуществляется по функциональному принципу, описанному с помощью форм исполнения на фиг. 1. На фиг. 3 на виде сверху показано соединение нескольких присоединительных элементов на одной планке, причем, в частности, видны положение и форма выемки 14 подвижной части 12. В ряд может быть соединено любое число присоединительных элементов, например, для планки с S или 10 двойными жилами в ряд соединяют соответственно 8 или 10 присоединительных элементов Один присоединительный элемент служит для присоединения одной двойной жилы. На фиг. 4 в разрезе изображена другая форма исполнения присоединительного элемента с подвижной частью 12. В этой форме исполнения, которая отличается от формы исполнения на фиг. 1-3, в частности, конфигурацией подвижной части 12, электрический проводник 21 вводят сверху в подвижную часть 12. Для этого подвижную часть 12 смещают рычагом 23 вправо до упорной кромки 24. В этом положении подвижной части 12 совпадают отверстие 18 в подвижной части 12 и второе отверстие 19 в ножевом зажимном контактном элементе 7. Электрический проводник 21 может войти до упорной стенки 25. Упорная стенка 25 приемной части 1 определяет, таким образом, глубину ввода электрического проводника 21. После ввода электрического проводника 21 в подвижную часть 12 его смещают рычагом 23 влево в положение на фиг. 4. Таким образом, создано электрическое соединение между проводником 21 и ножевым зажимным контактным элементом 7 посредством контактного шлица 22. Используемый для этой формы исполнения ножевой зажимной контактный элемент 7 снабжен, в соответствии с изобретением, на фиг. 5 и 6 со стороны потребителя замкнутым ножевым зажимным контактом 26, а со стороны оператора обычным ножевым зажимным контактом 27. Ножевой зажимной контакт 27 с контактным шлицем 28 соединен в одно целое посредством соединительной перемычки 29 с замкнутым ножевым зажимным контактом 26. Ножевой зажимной контакт 27 и замкнутый ножевой зажимной контакт 26 выполнены, соответственно, под углом 45° к соединительной перемычке 29 (фиг 6) Замкнутый ножевой зажимной контакт 26 является самонесущим, он консольно расположен в подвижной части 12. После контактирования с электрическим проводником 21 ножевой зажимной контакт 26 не должен опираться в подвижную часть 12 или на нее, возникающие усилия контактирования воспринимаются самим ножевым зажимным контактом 26. Ножевой зажимной контакт 26 состоит из контактного шлица 22 с каплеобразно выполненным вторым отверстием 19 для приема электрического проводника 21 и отверстием 30 для создания определенного усилия контактирования. Ножевой зажимной контактный элемент 7 имеет на конце выступ 31 для соединения элемента 7 со средством контроля, например, контрольной клеммой Контактный шлиц 22 замкнутого ножевого 27968 зажимного контакта 26 выполнен, в частности, посредством вводных скосов 32 на внутреннем участке второго отверстия 19 и посредством выемок материала э зоне 33 контактного шлица 22 между отверстиями 19, 30 так, что это обеспечивает оптимизацию усилий, необходимых для контактирования с электрическим проводником 21. Фиг. 1 15 Y/S/ u 27968 2ZZZZZZZZZZZZZZ2 Фиг. 2 Фиг. 3 27968 Фиг. 4 R 27968 27968 29 ФИГ. 6 ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано до друку У $*/. 2001 р. Формат 60x84 1/8. Обсяг І?_£5~обл.-вид. арк. Тираж 50 прим. Зам. ftffy УкрІНТЕІ Бул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 9
