Ріжучий апарат жатки

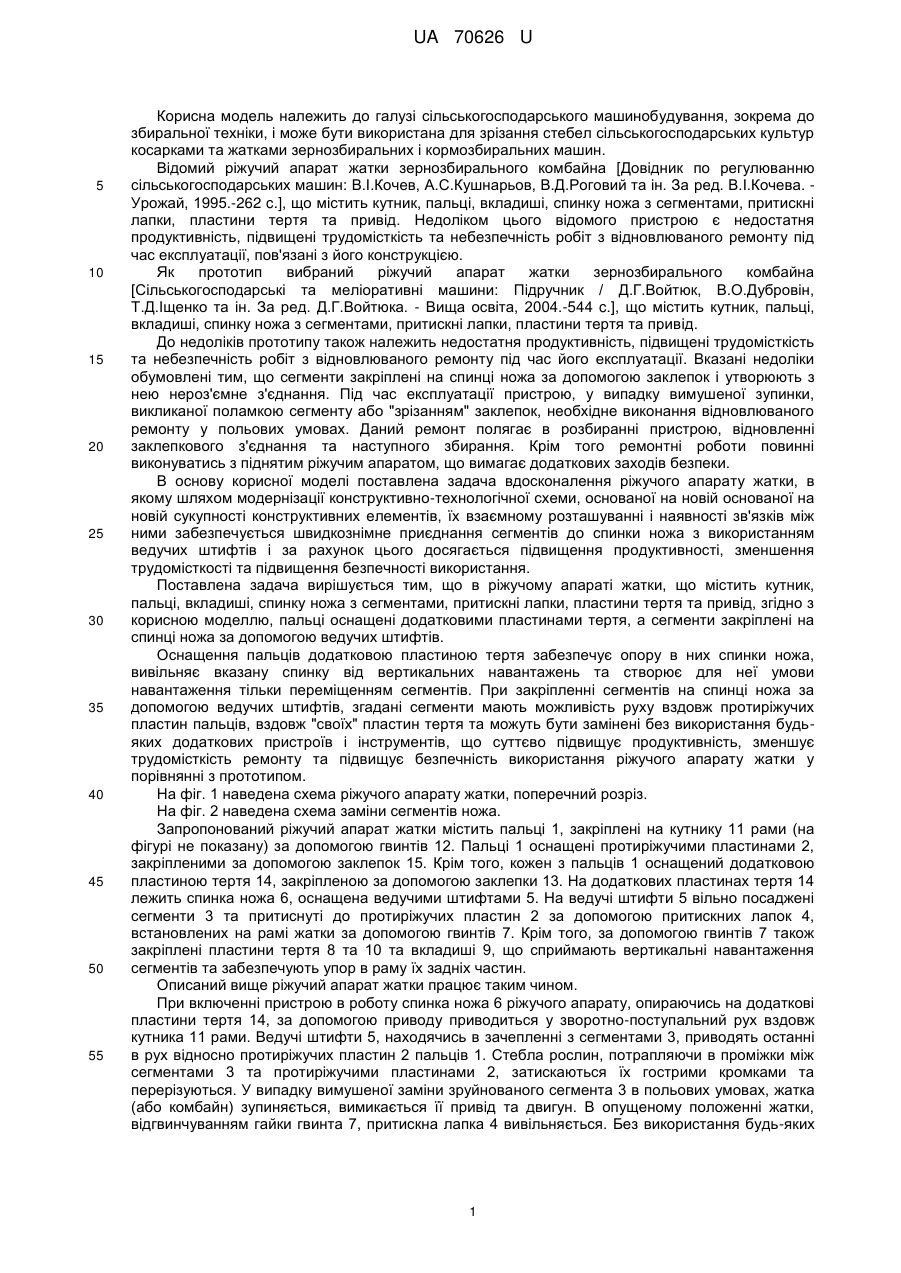

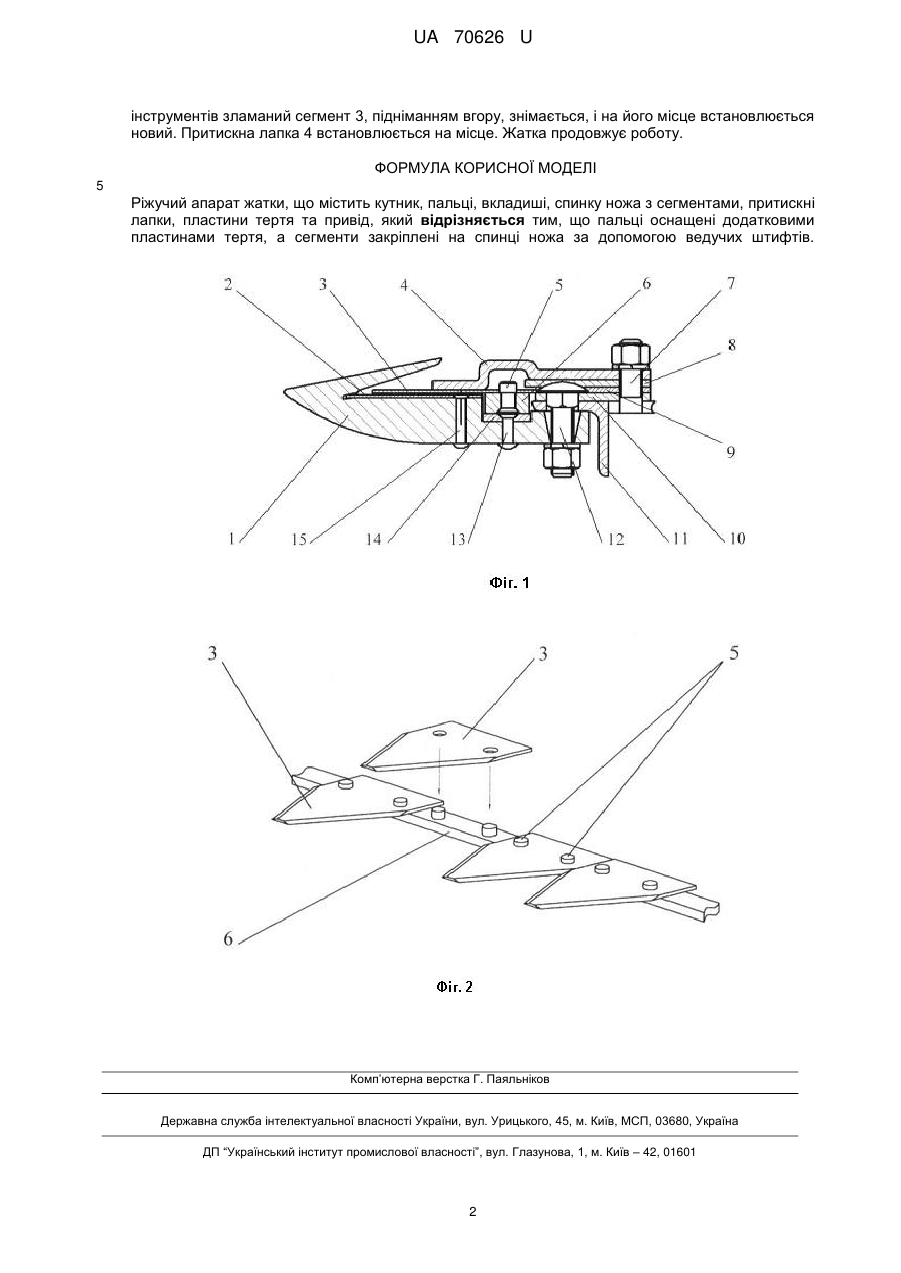

Реферат: UA 70626 U UA 70626 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до збиральної техніки, і може бути використана для зрізання стебел сільськогосподарських культур косарками та жатками зернозбиральних і кормозбиральних машин. Відомий ріжучий апарат жатки зернозбирального комбайна [Довідник по регулюванню сільськогосподарських машин: В.І.Кочев, А.С.Кушнарьов, В.Д.Роговий та ін. За ред. В.І.Кочева. Урожай, 1995.-262 c.], що містить кутник, пальці, вкладиші, спинку ножа з сегментами, притискні лапки, пластини тертя та привід. Недоліком цього відомого пристрою є недостатня продуктивність, підвищені трудомісткість та небезпечність робіт з відновлюваного ремонту під час експлуатації, пов'язані з його конструкцією. Як прототип вибраний ріжучий апарат жатки зернозбирального комбайна [Сільськогосподарські та меліоративні машини: Підручник / Д.Г.Войтюк, В.О.Дубровін, Т.Д.Іщенко та ін. За ред. Д.Г.Войтюка. - Вища освіта, 2004.-544 c.], що містить кутник, пальці, вкладиші, спинку ножа з сегментами, притискні лапки, пластини тертя та привід. До недоліків прототипу також належить недостатня продуктивність, підвищені трудомісткість та небезпечність робіт з відновлюваного ремонту під час його експлуатації. Вказані недоліки обумовлені тим, що сегменти закріплені на спинці ножа за допомогою заклепок і утворюють з нею нероз'ємне з'єднання. Під час експлуатації пристрою, у випадку вимушеної зупинки, викликаної поламкою сегменту або "зрізанням" заклепок, необхідне виконання відновлюваного ремонту у польових умовах. Даний ремонт полягає в розбиранні пристрою, відновленні заклепкового з'єднання та наступного збирання. Крім того ремонтні роботи повинні виконуватись з піднятим ріжучим апаратом, що вимагає додаткових заходів безпеки. В основу корисної моделі поставлена задача вдосконалення ріжучого апарату жатки, в якому шляхом модернізації конструктивно-технологічної схеми, основаної на новій основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними забезпечується швидкознімне приєднання сегментів до спинки ножа з використанням ведучих штифтів і за рахунок цього досягається підвищення продуктивності, зменшення трудомісткості та підвищення безпечності використання. Поставлена задача вирішується тим, що в ріжучому апараті жатки, що містить кутник, пальці, вкладиші, спинку ножа з сегментами, притискні лапки, пластини тертя та привід, згідно з корисною моделлю, пальці оснащені додатковими пластинами тертя, а сегменти закріплені на спинці ножа за допомогою ведучих штифтів. Оснащення пальців додатковою пластиною тертя забезпечує опору в них спинки ножа, вивільняє вказану спинку від вертикальних навантажень та створює для неї умови навантаження тільки переміщенням сегментів. При закріпленні сегментів на спинці ножа за допомогою ведучих штифтів, згадані сегменти мають можливість руху вздовж протиріжучих пластин пальців, вздовж "своїх" пластин тертя та можуть бути замінені без використання будьяких додаткових пристроїв і інструментів, що суттєво підвищує продуктивність, зменшує трудомісткість ремонту та підвищує безпечність використання ріжучого апарату жатки у порівнянні з прототипом. На фіг. 1 наведена схема ріжучого апарату жатки, поперечний розріз. На фіг. 2 наведена схема заміни сегментів ножа. Запропонований ріжучий апарат жатки містить пальці 1, закріплені на кутнику 11 рами (на фігурі не показану) за допомогою гвинтів 12. Пальці 1 оснащені протиріжучими пластинами 2, закріпленими за допомогою заклепок 15. Крім того, кожен з пальців 1 оснащений додатковою пластиною тертя 14, закріпленою за допомогою заклепки 13. На додаткових пластинах тертя 14 лежить спинка ножа 6, оснащена ведучими штифтами 5. На ведучі штифти 5 вільно посаджені сегменти 3 та притиснуті до протиріжучих пластин 2 за допомогою притискних лапок 4, встановлених на рамі жатки за допомогою гвинтів 7. Крім того, за допомогою гвинтів 7 також закріплені пластини тертя 8 та 10 та вкладиші 9, що сприймають вертикальні навантаження сегментів та забезпечують упор в раму їх задніх частин. Описаний вище ріжучий апарат жатки працює таким чином. При включенні пристрою в роботу спинка ножа 6 ріжучого апарату, опираючись на додаткові пластини тертя 14, за допомогою приводу приводиться у зворотно-поступальний рух вздовж кутника 11 рами. Ведучі штифти 5, находячись в зачепленні з сегментами 3, приводять останні в рух відносно протиріжучих пластин 2 пальців 1. Стебла рослин, потрапляючи в проміжки між сегментами 3 та протиріжучими пластинами 2, затискаються їх гострими кромками та перерізуються. У випадку вимушеної заміни зруйнованого сегмента 3 в польових умовах, жатка (або комбайн) зупиняється, вимикається її привід та двигун. В опущеному положенні жатки, відгвинчуванням гайки гвинта 7, притискна лапка 4 вивільняється. Без використання будь-яких 1 UA 70626 U інструментів зламаний сегмент 3, підніманням вгору, знімається, і на його місце встановлюється новий. Притискна лапка 4 встановлюється на місце. Жатка продовжує роботу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Ріжучий апарат жатки, що містить кутник, пальці, вкладиші, спинку ножа з сегментами, притискні лапки, пластини тертя та привід, який відрізняється тим, що пальці оснащені додатковими пластинами тертя, а сегменти закріплені на спинці ножа за допомогою ведучих штифтів. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
