Пристрій для передачі прискорення грунту на відстань

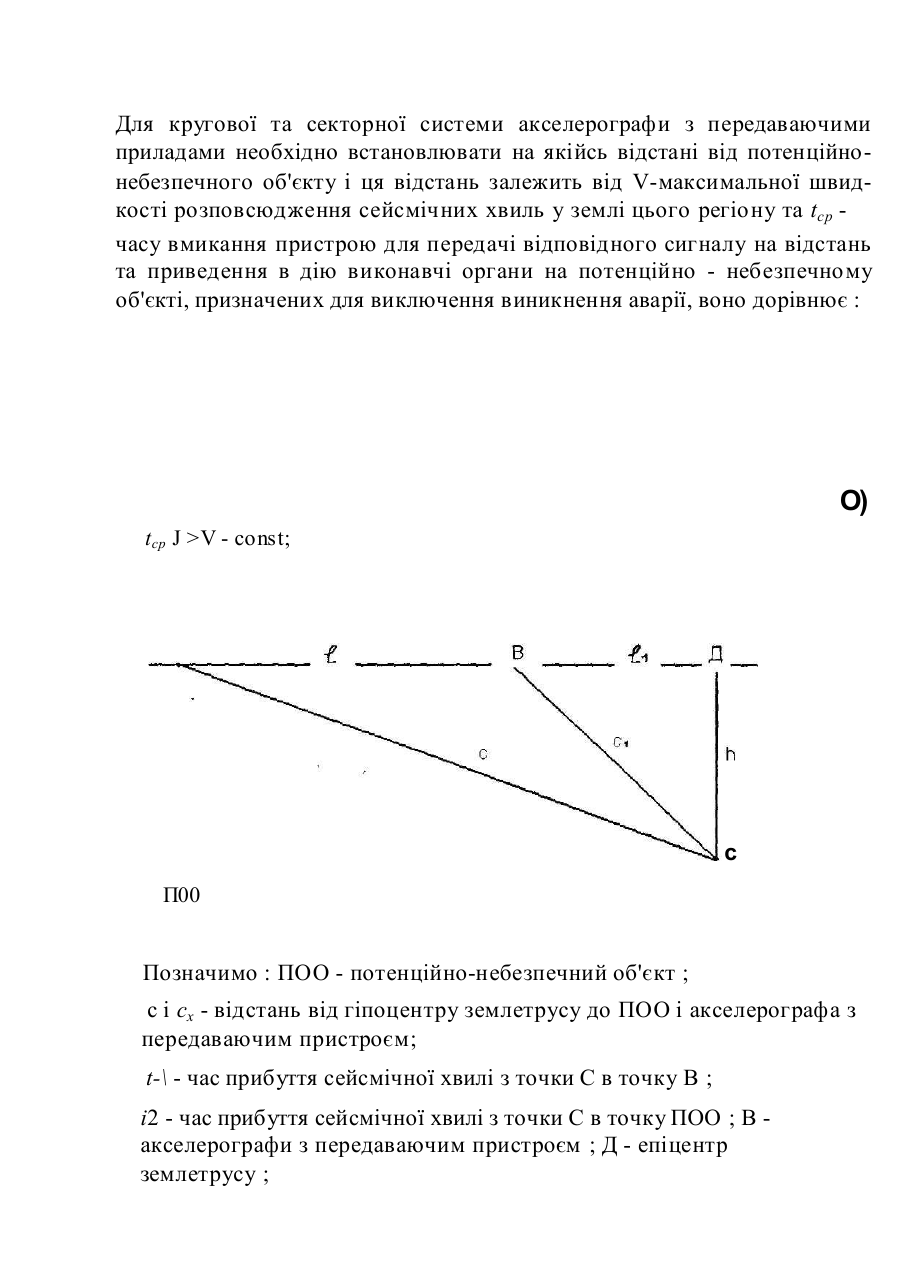

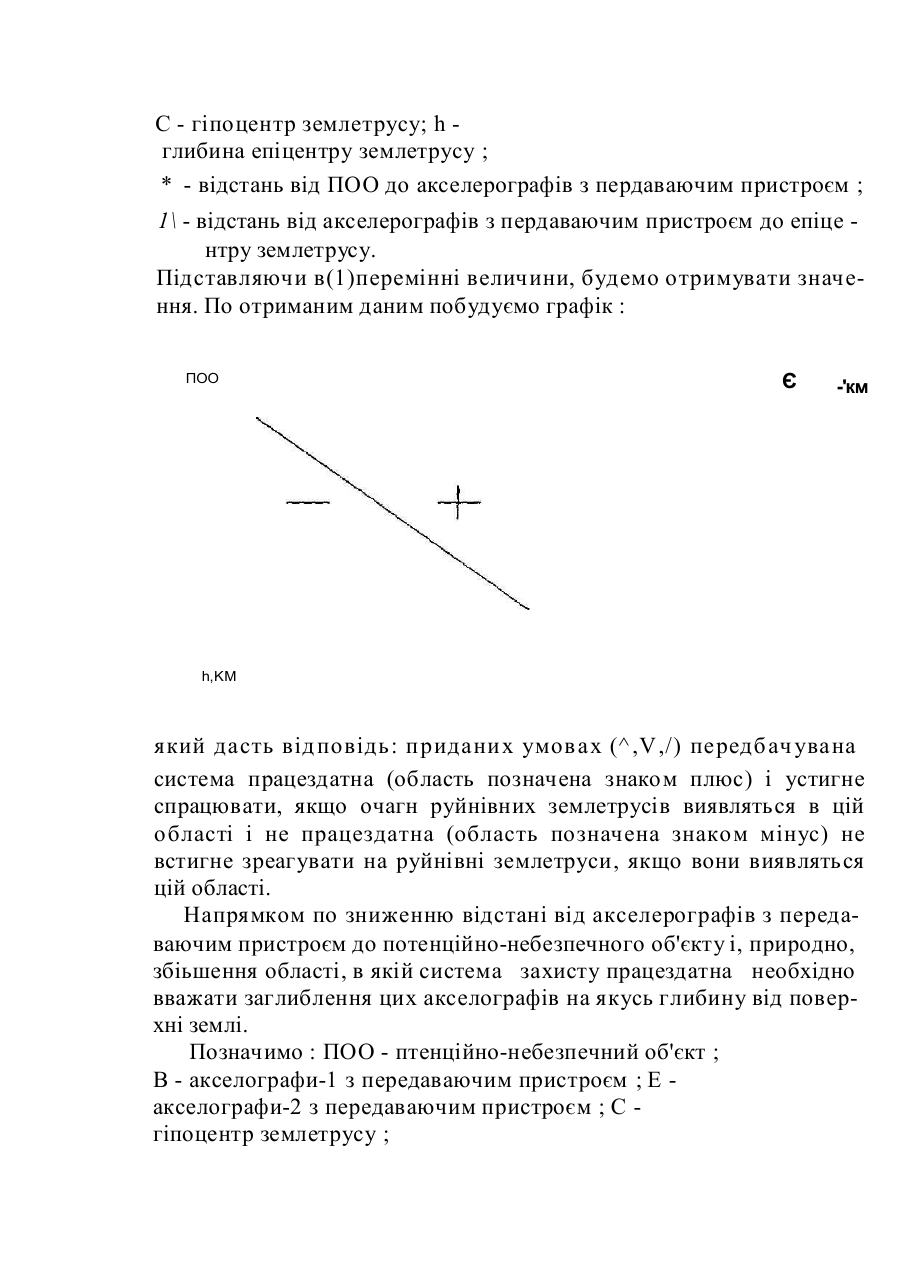

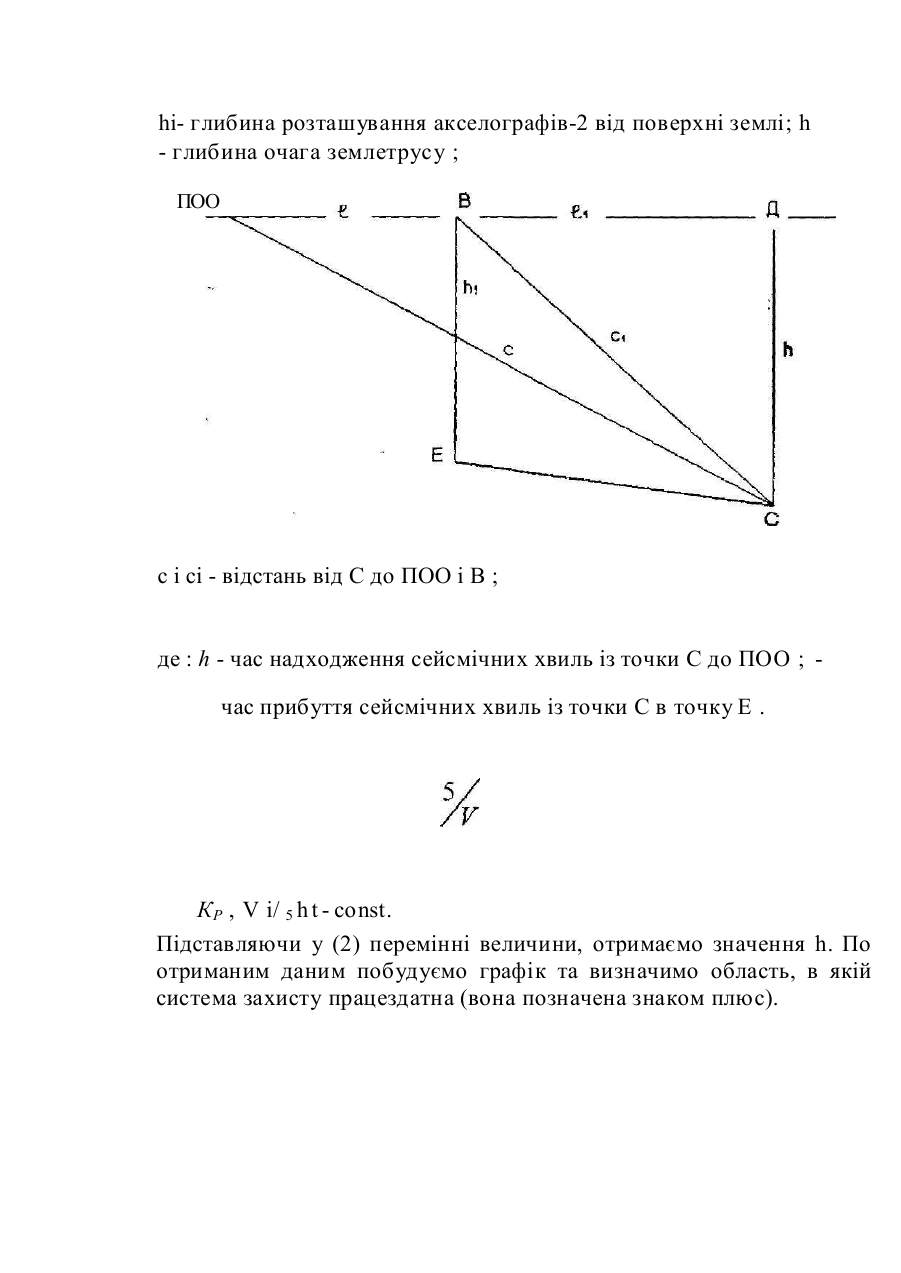

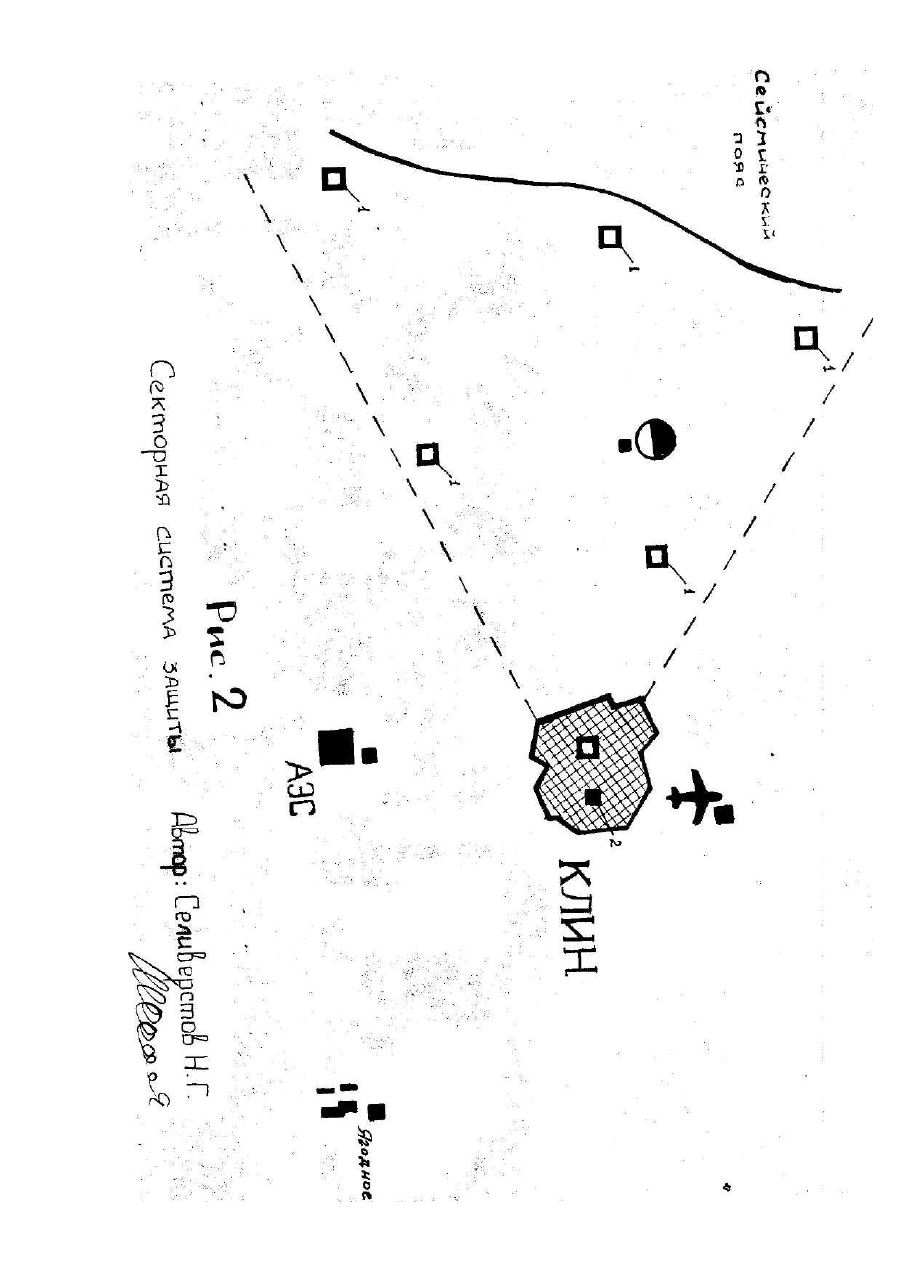

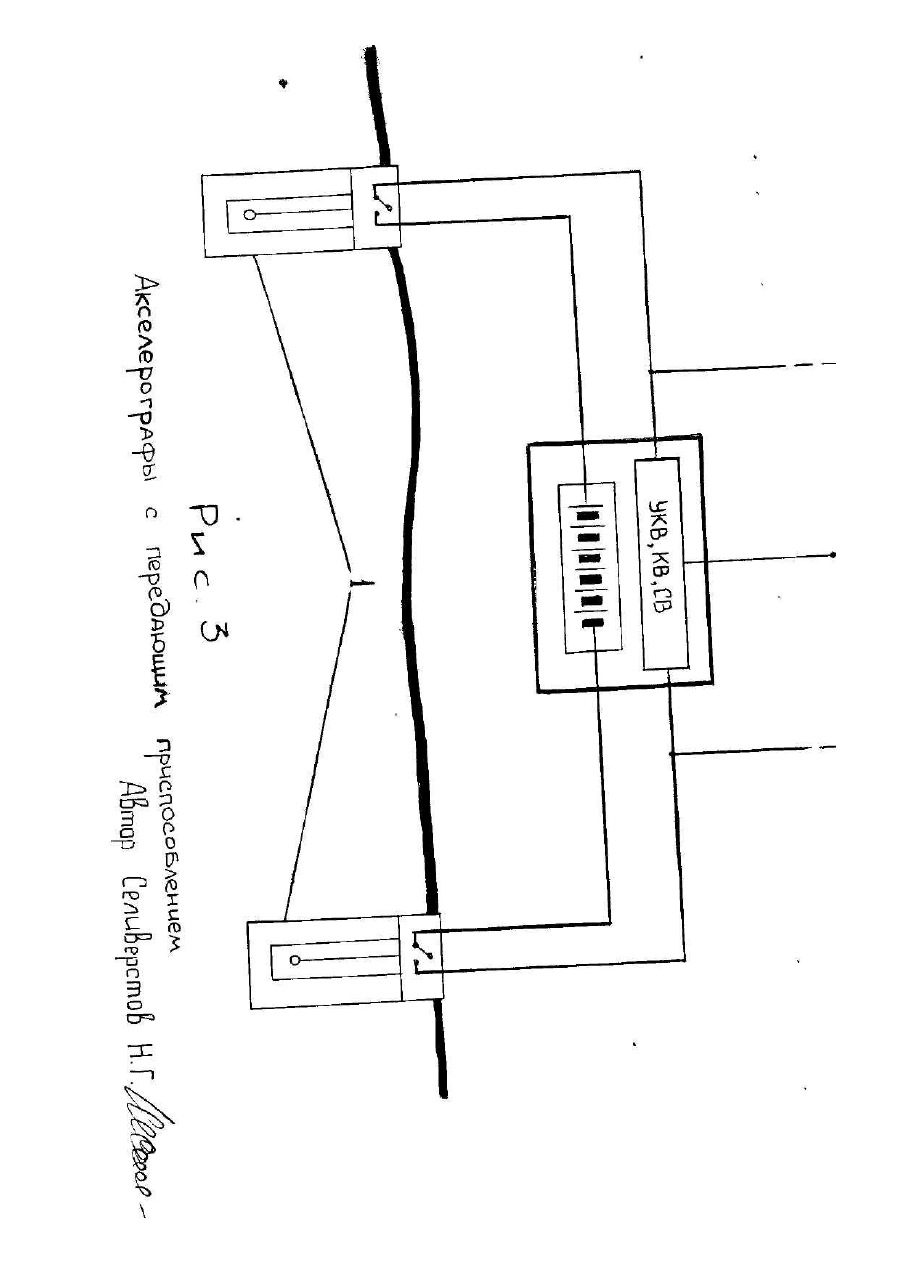

6 G 0 1 P 15/08 "Система захисту персоналу і населення, проживаючого в зонах можливої поразки від наслідків аварій на потенційно - небезпечних об'єктах, викликаних руйнівними землетрусами. " Винахід відноситься до вимірювальної техніки, більш конкретно, до пристрою вимірювання прискорення і сповільнювання з перетворенням в електричні або магнітні величини, призначені для використання в системах вимірювання параметрів землетрусу. Відомі пристрої, здатні вимірювати прискорення ґрунту під час близьких землетрусів - це акселерографи, які складаються з акселерометра та блока, що записує акселерограми. Найбільш близьким до запропонованого пристрою є пристрій - патент США (11) 3,877,296 від (45) 15 квітня 1975 року. Недоліками цього пристрою є : - не вказуються системи, в яких передбачається використання даних пристроїв; - не вказується відстань від потенційно - небезпечних об'єктів, в яких необхідно встановлювати акселерографи з передаваючим пристроєм, який у випадку руйнівного землетрусу приведе в дію вимикаючі (відсі каючі) пристрої, попереджуючі виникнення вторинних факторів (ава рій, катастроф); - не достатній захист по вмиканню від сторонніх джерел спричиняючих прискорення ґрунту. Автором розроблена конструкція приладу з одночасним використанням двох акселерографів на один (рис. 3) передаваючий прилад, рознесених один від одного на відстань, дозволяючу запобігти одночасному вмиканню від стороннього джерела, здатного визвати подібні землетруси прискорення ґрунту. Автор пропонує використовувати цей прилад в системах : 1. Кругова, коли епіцентри руйнівних землетрусів очікуються в радіусі 360 градусів біля потенційно - небезпечного об'єкту (рисі), де: акселерографи з передаваючим пристроєм /1/. 2. Секторна, коли епіцентри руйнівних землетрусів очікуються в радіусі до 360 градусів від потенційно-небезпечного об'єкту (рис.2), де вико навчі органи 121. Для кругової та секторної системи акселерографи з передаваючими приладами необхідно встановлювати на якійсь відстані від потенційнонебезпечного об'єкту і ця відстань залежить від V-максимальної швидкості розповсюдження сейсмічних хвиль у землі цього регіону та tcp часу вмикання пристрою для передачі відповідного сигналу на відстань та приведення в дію виконавчі органи на потенційно - небезпечному об'єкті, призначених для виключення виникнення аварії, воно дорівнює : О) tcp J >V - const; с П00 Позначимо : ПОО - потенційно-небезпечний об'єкт ; с і сх - відстань від гіпоцентру землетрусу до ПОО і акселерографа з передаваючим пристроєм; t-\ - час прибуття сейсмічної хвилі з точки С в точку В ; і2 - час прибуття сейсмічної хвилі з точки С в точку ПОО ; В акселерографи з передаваючим пристроєм ; Д - епіцентр землетрусу ; С - гіпоцентр землетрусу; h глибина епіцентру землетрусу ; * - відстань від ПОО до акселерографів з пердаваючим пристроєм ; 1\ - відстань від акселерографів з пердаваючим пристроєм до епіце нтру землетрусу. Підставляючи в(1)перемінні величини, будемо отримувати значення. По отриманим даним побудуємо графік : ПОО Є -'км h,KM який дасть від повідь: приданих умовах (^ ,V,/) передб ач увана система працездатна (область позначена знаком плюс) і устигне спрацювати, якщо очагн руйнівних землетрусів виявляться в цій області і не працездатна (область позначена знаком мінус) не встигне зреагувати на руйнівні землетруси, якщо вони виявляться цій області. Напрямком по зниженню відстані від акселерографів з передаваючим пристроєм до потенційно-небезпечного об'єкту і, природно, збіьшення області, в якій система захисту працездатна необхідно вважати заглиблення цих акселографів на якусь глибину від поверхні землі. Позначимо : ПОО - птенційно-небезпечний об'єкт ; В - акселографи-1 з передаваючим пристроєм ; Е акселографи-2 з передаваючим пристроєм ; С гіпоцентр землетрусу ; hi- глибина розташування акселографів-2 від поверхні землі; h - глибина очага землетрусу ; ПОО с і сі - відстань від С до ПОО і В ; де : h - час надходження сейсмічних хвиль із точки С до ПОО ; час прибуття сейсмічних хвиль із точки С в точку Е . КР , V і/ 5 h t - const. Підставляючи у (2) перемінні величини, отримаємо значення h. По отриманим даним побудуємо графік та визначимо область, в якій система захисту працездатна (вона позначена знаком плюс). поо км Ь.км У даному випадку ця область збільшується у порівнянні з першим наведеним випадком, коли акселерограф з передаваючим пристроєм знаходився на поверхні землі, а не був заглиблений. Література 1. Патент США (11) 3,877,296 от 15 квітня 1975 р. Автор: Селіверстов М.Г. I \ 3 п 3 \ о о» 3 \ і» Д 3о го с 3 о -о; \
