Закупорювальний пристрій для пляшки

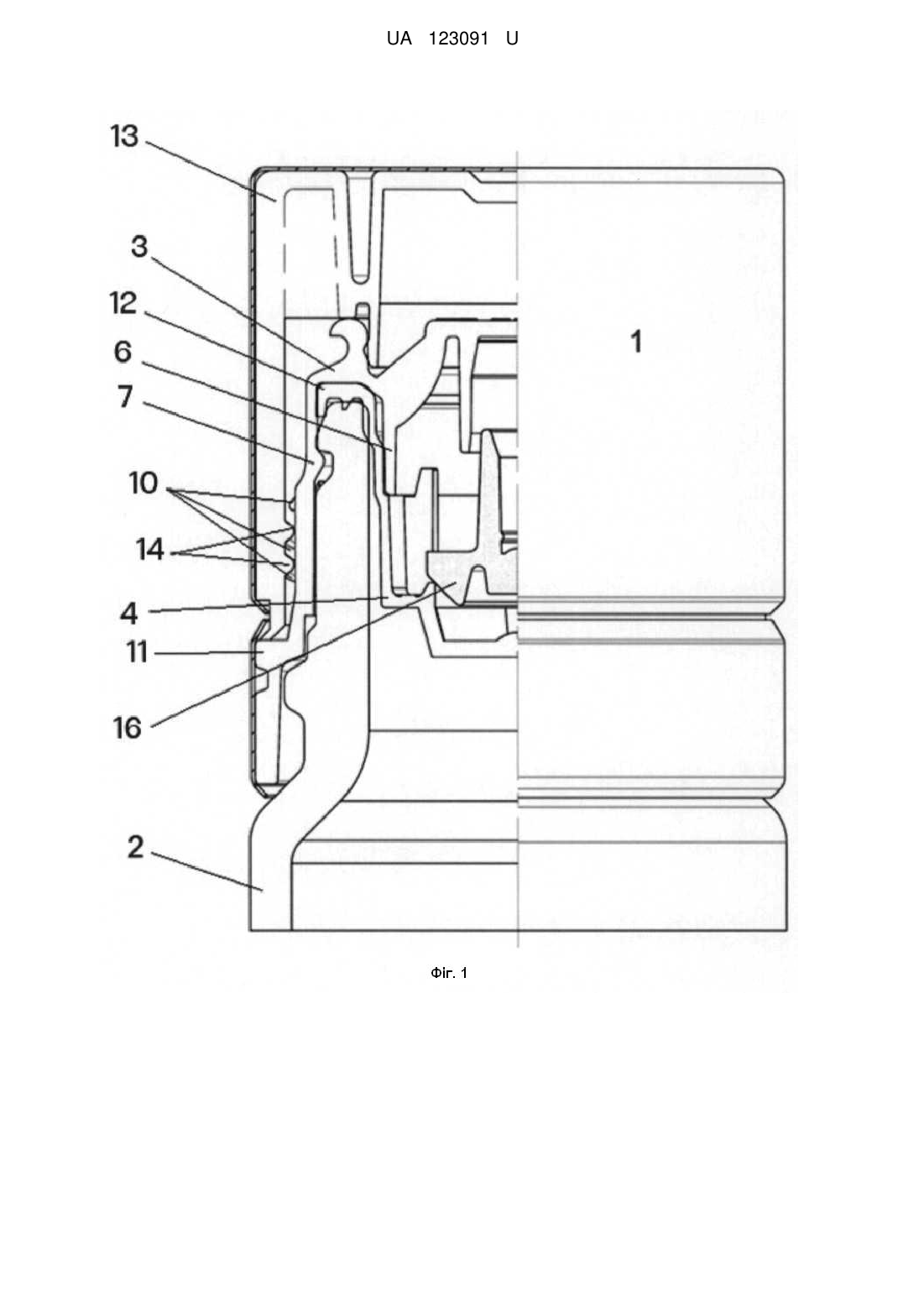

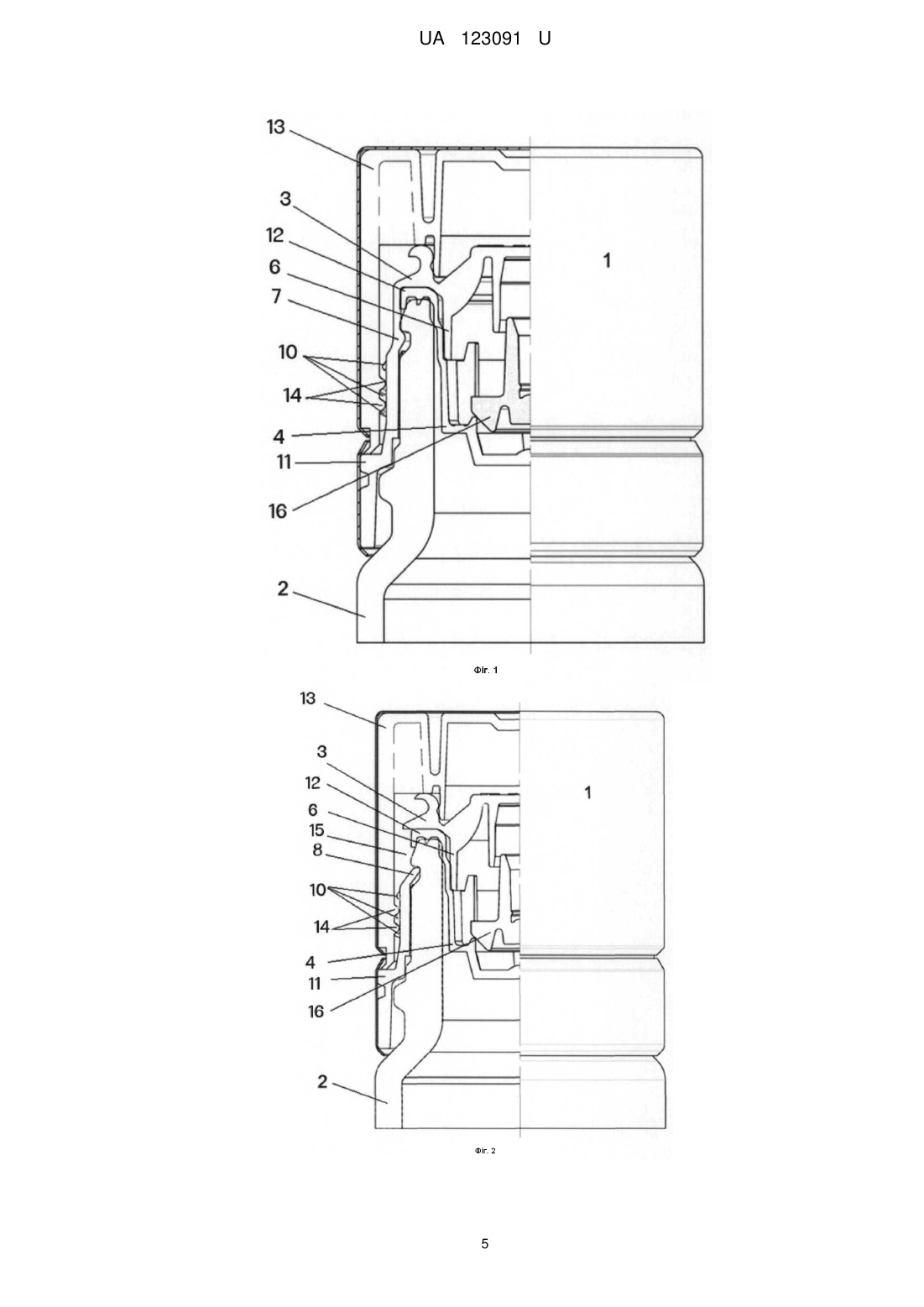

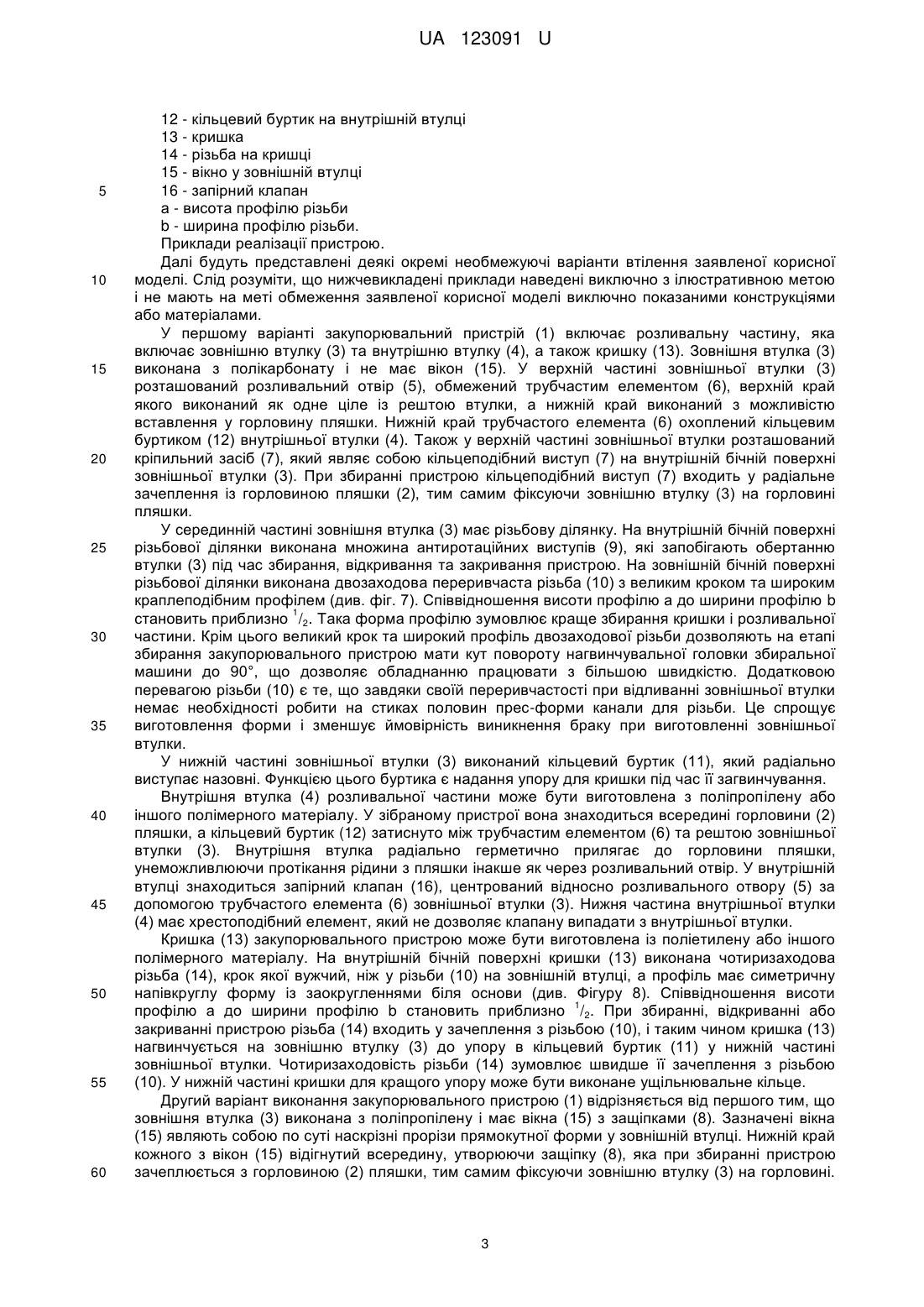

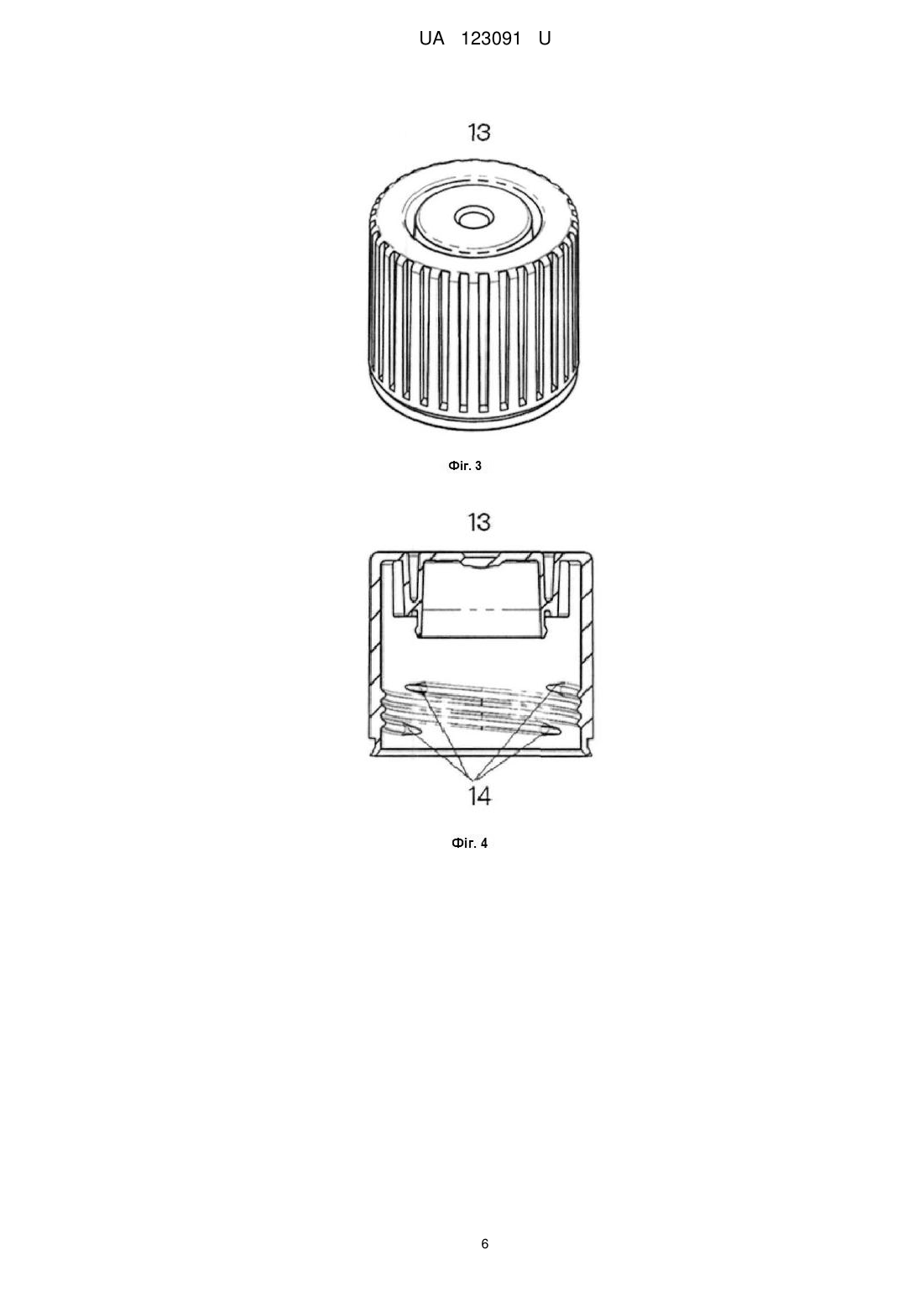

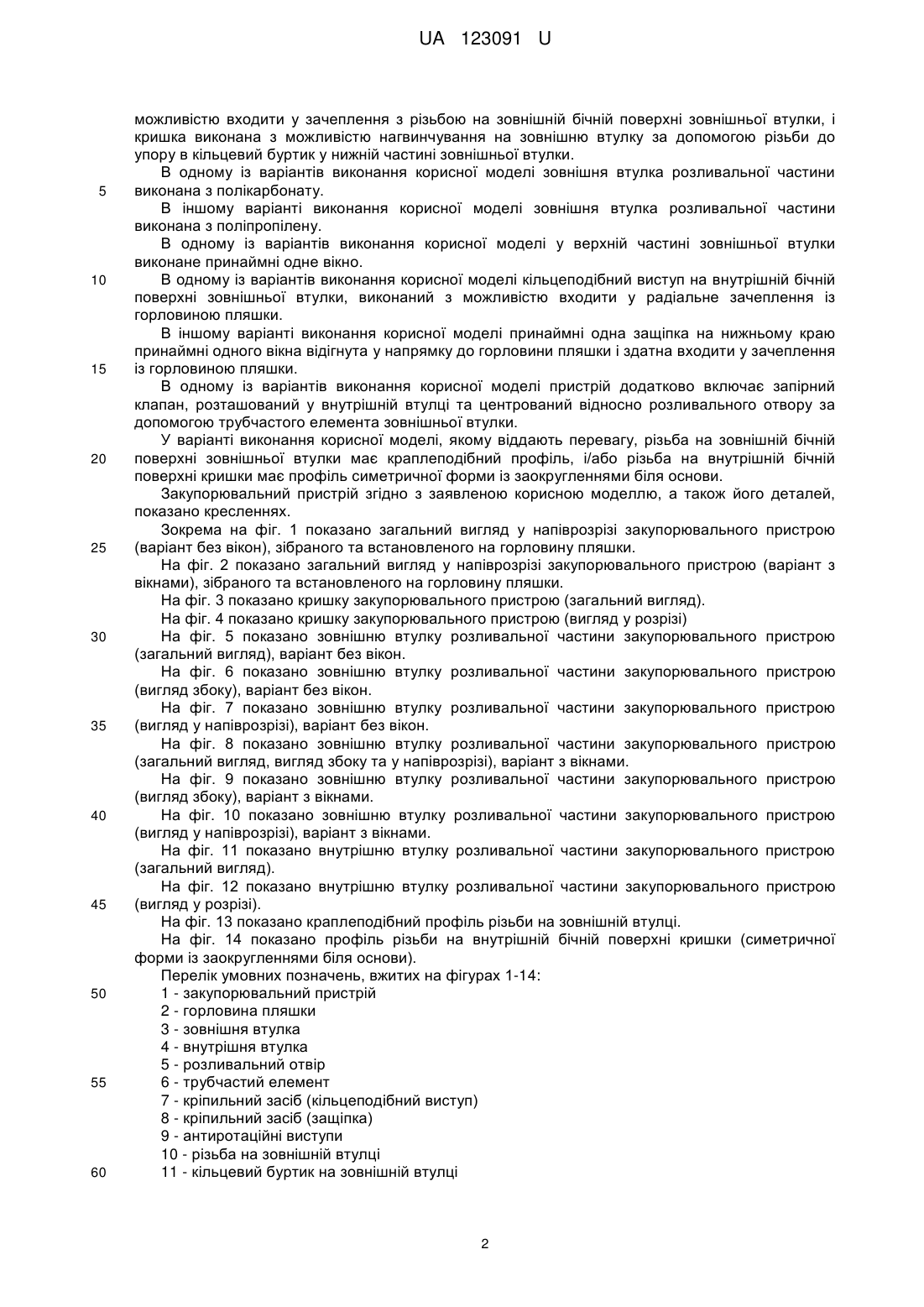

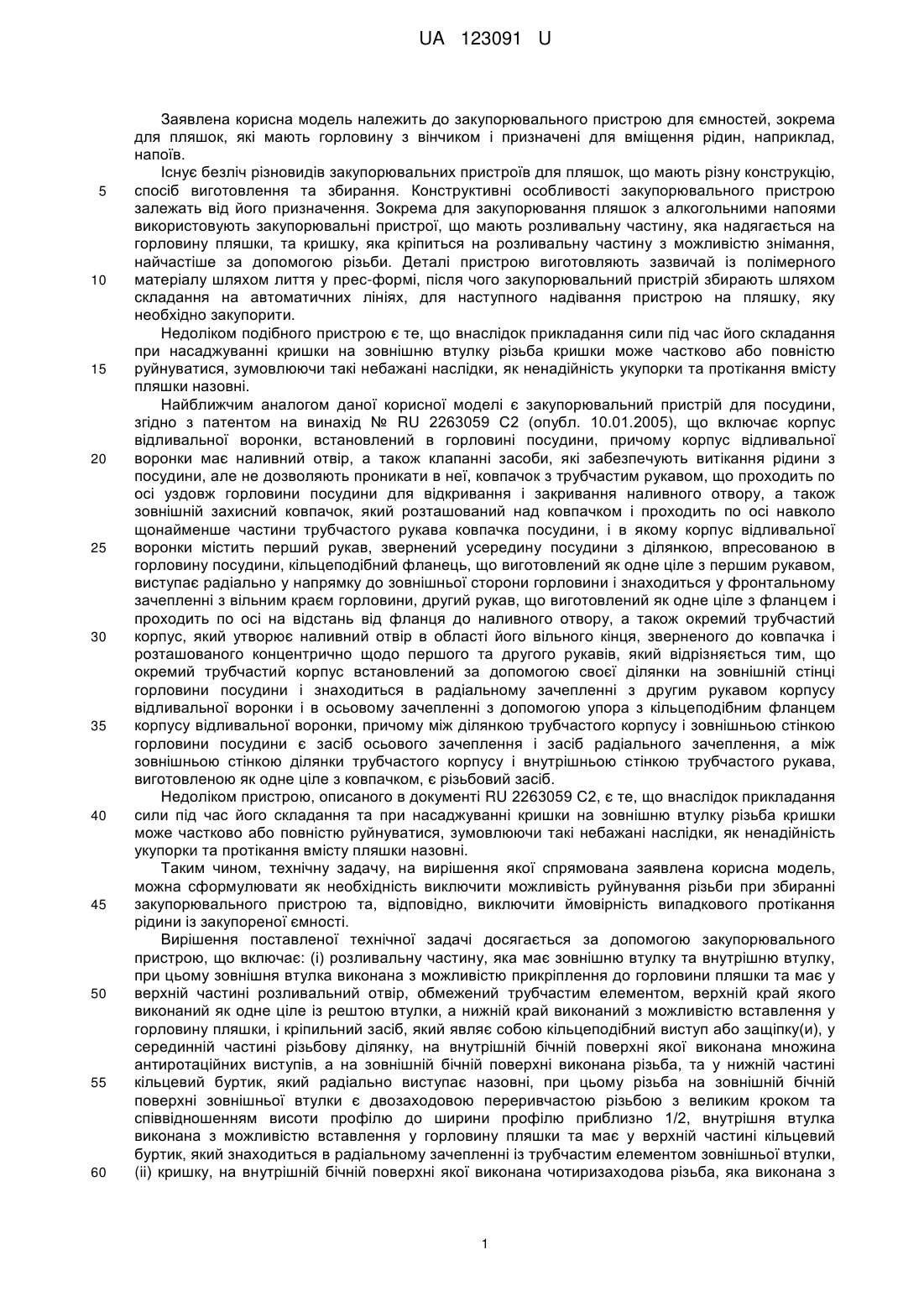

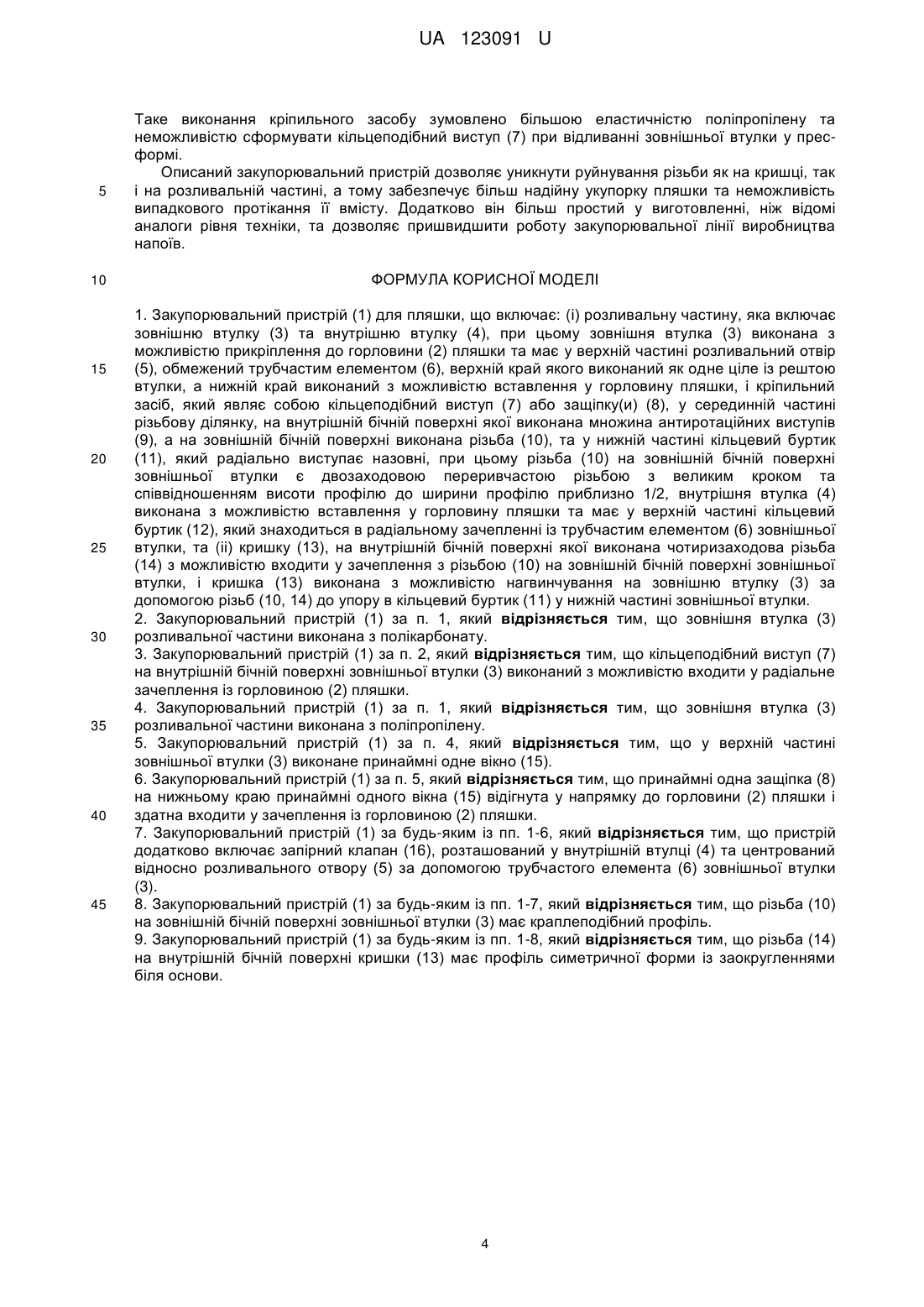

Реферат: Закупорювальний пристрій (1) для пляшки включає: (і) розливальну частину, яка включає зовнішню втулку (3) та внутрішню втулку (4). При цьому зовнішня втулка (3) виконана з можливістю прикріплення до горловини (2) пляшки та має у верхній частині розливальний отвір (5), обмежений трубчастим елементом (6), верхній край якого виконаний як одне ціле із рештою втулки, а нижній край виконаний з можливістю вставлення у горловину пляшки. Також включає кріпильний засіб, який являє собою кільцеподібний виступ (7) або защіпку(и) (8), у серединній частині різьбову ділянку, на внутрішній бічній поверхні якої виконана множина антиротаційних виступів (9), а на зовнішній бічній поверхні виконана різьба (10), та у нижній частині кільцевий буртик (11), який радіально виступає назовні. При цьому різьба (10) на зовнішній бічній поверхні зовнішньої втулки є двозаходовою переривчастою різьбою з великим кроком та співвідношенням висоти профілю до ширини профілю приблизно ½. Внутрішня втулка (4) виконана з можливістю вставлення у горловину пляшки та має у верхній частині кільцевий буртик (12), який знаходиться в радіальному зачепленні із трубчастим елементом (6) зовнішньої втулки. При цьому включає кришку (13), на внутрішній бічній поверхні якої виконана чотиризаходова різьба (14) з можливістю входити у зачеплення з різьбою (10) на зовнішній бічній поверхні зовнішньої втулки, і кришка (13) виконана з можливістю нагвинчування на зовнішню втулку (3) за допомогою різьб (10, 14) до упору в кільцевий буртик (11) у нижній частині зовнішньої втулки. UA 123091 U (12) UA 123091 U UA 123091 U 5 10 15 20 25 30 35 40 45 50 55 60 Заявлена корисна модель належить до закупорювального пристрою для ємностей, зокрема для пляшок, які мають горловину з вінчиком і призначені для вміщення рідин, наприклад, напоїв. Існує безліч різновидів закупорювальних пристроїв для пляшок, що мають різну конструкцію, спосіб виготовлення та збирання. Конструктивні особливості закупорювального пристрою залежать від його призначення. Зокрема для закупорювання пляшок з алкогольними напоями використовують закупорювальні пристрої, що мають розливальну частину, яка надягається на горловину пляшки, та кришку, яка кріпиться на розливальну частину з можливістю знімання, найчастіше за допомогою різьби. Деталі пристрою виготовляють зазвичай із полімерного матеріалу шляхом лиття у прес-формі, після чого закупорювальний пристрій збирають шляхом складання на автоматичних лініях, для наступного надівання пристрою на пляшку, яку необхідно закупорити. Недоліком подібного пристрою є те, що внаслідок прикладання сили під час його складання при насаджуванні кришки на зовнішню втулку різьба кришки може частково або повністю руйнуватися, зумовлюючи такі небажані наслідки, як ненадійність укупорки та протікання вмісту пляшки назовні. Найближчим аналогом даної корисної моделі є закупорювальний пристрій для посудини, згідно з патентом на винахід № RU 2263059 С2 (опубл. 10.01.2005), що включає корпус відливальної воронки, встановлений в горловині посудини, причому корпус відливальної воронки має наливний отвір, а також клапанні засоби, які забезпечують витікання рідини з посудини, але не дозволяють проникати в неї, ковпачок з трубчастим рукавом, що проходить по осі уздовж горловини посудини для відкривання і закривання наливного отвору, а також зовнішній захисний ковпачок, який розташований над ковпачком і проходить по осі навколо щонайменше частини трубчастого рукава ковпачка посудини, і в якому корпус відливальної воронки містить перший рукав, звернений усередину посудини з ділянкою, впресованою в горловину посудини, кільцеподібний фланець, що виготовлений як одне ціле з першим рукавом, виступає радіально у напрямку до зовнішньої сторони горловини і знаходиться у фронтальному зачепленні з вільним краєм горловини, другий рукав, що виготовлений як одне ціле з фланцем і проходить по осі на відстань від фланця до наливного отвору, а також окремий трубчастий корпус, який утворює наливний отвір в області його вільного кінця, зверненого до ковпачка і розташованого концентрично щодо першого та другого рукавів, який відрізняється тим, що окремий трубчастий корпус встановлений за допомогою своєї ділянки на зовнішній стінці горловини посудини і знаходиться в радіальному зачепленні з другим рукавом корпусу відливальної воронки і в осьовому зачепленні з допомогою упора з кільцеподібним фланцем корпусу відливальної воронки, причому між ділянкою трубчастого корпусу і зовнішньою стінкою горловини посудини є засіб осьового зачеплення і засіб радіального зачеплення, а між зовнішньою стінкою ділянки трубчастого корпусу і внутрішньою стінкою трубчастого рукава, виготовленою як одне ціле з ковпачком, є різьбовий засіб. Недоліком пристрою, описаного в документі RU 2263059 С2, є те, що внаслідок прикладання сили під час його складання та при насаджуванні кришки на зовнішню втулку різьба кришки може частково або повністю руйнуватися, зумовлюючи такі небажані наслідки, як ненадійність укупорки та протікання вмісту пляшки назовні. Таким чином, технічну задачу, на вирішення якої спрямована заявлена корисна модель, можна сформулювати як необхідність виключити можливість руйнування різьби при збиранні закупорювального пристрою та, відповідно, виключити ймовірність випадкового протікання рідини із закупореної ємності. Вирішення поставленої технічної задачі досягається за допомогою закупорювального пристрою, що включає: (і) розливальну частину, яка має зовнішню втулку та внутрішню втулку, при цьому зовнішня втулка виконана з можливістю прикріплення до горловини пляшки та має у верхній частині розливальний отвір, обмежений трубчастим елементом, верхній край якого виконаний як одне ціле із рештою втулки, а нижній край виконаний з можливістю вставлення у горловину пляшки, і кріпильний засіб, який являє собою кільцеподібний виступ або защіпку(и), у серединній частині різьбову ділянку, на внутрішній бічній поверхні якої виконана множина антиротаційних виступів, а на зовнішній бічній поверхні виконана різьба, та у нижній частині кільцевий буртик, який радіально виступає назовні, при цьому різьба на зовнішній бічній поверхні зовнішньої втулки є двозаходовою переривчастою різьбою з великим кроком та співвідношенням висоти профілю до ширини профілю приблизно 1/2, внутрішня втулка виконана з можливістю вставлення у горловину пляшки та має у верхній частині кільцевий буртик, який знаходиться в радіальному зачепленні із трубчастим елементом зовнішньої втулки, (іі) кришку, на внутрішній бічній поверхні якої виконана чотиризаходова різьба, яка виконана з 1 UA 123091 U 5 10 15 20 25 30 35 40 45 50 55 60 можливістю входити у зачеплення з різьбою на зовнішній бічній поверхні зовнішньої втулки, і кришка виконана з можливістю нагвинчування на зовнішню втулку за допомогою різьби до упору в кільцевий буртик у нижній частині зовнішньої втулки. В одному із варіантів виконання корисної моделі зовнішня втулка розливальної частини виконана з полікарбонату. В іншому варіанті виконання корисної моделі зовнішня втулка розливальної частини виконана з поліпропілену. В одному із варіантів виконання корисної моделі у верхній частині зовнішньої втулки виконане принаймні одне вікно. В одному із варіантів виконання корисної моделі кільцеподібний виступ на внутрішній бічній поверхні зовнішньої втулки, виконаний з можливістю входити у радіальне зачеплення із горловиною пляшки. В іншому варіанті виконання корисної моделі принаймні одна защіпка на нижньому краю принаймні одного вікна відігнута у напрямку до горловини пляшки і здатна входити у зачеплення із горловиною пляшки. В одному із варіантів виконання корисної моделі пристрій додатково включає запірний клапан, розташований у внутрішній втулці та центрований відносно розливального отвору за допомогою трубчастого елемента зовнішньої втулки. У варіанті виконання корисної моделі, якому віддають перевагу, різьба на зовнішній бічній поверхні зовнішньої втулки має краплеподібний профіль, і/або різьба на внутрішній бічній поверхні кришки має профіль симетричної форми із заокругленнями біля основи. Закупорювальний пристрій згідно з заявленою корисною моделлю, а також його деталей, показано кресленнях. Зокрема на фіг. 1 показано загальний вигляд у напіврозрізі закупорювального пристрою (варіант без вікон), зібраного та встановленого на горловину пляшки. На фіг. 2 показано загальний вигляд у напіврозрізі закупорювального пристрою (варіант з вікнами), зібраного та встановленого на горловину пляшки. На фіг. 3 показано кришку закупорювального пристрою (загальний вигляд). На фіг. 4 показано кришку закупорювального пристрою (вигляд у розрізі) На фіг. 5 показано зовнішню втулку розливальної частини закупорювального пристрою (загальний вигляд), варіант без вікон. На фіг. 6 показано зовнішню втулку розливальної частини закупорювального пристрою (вигляд збоку), варіант без вікон. На фіг. 7 показано зовнішню втулку розливальної частини закупорювального пристрою (вигляд у напіврозрізі), варіант без вікон. На фіг. 8 показано зовнішню втулку розливальної частини закупорювального пристрою (загальний вигляд, вигляд збоку та у напіврозрізі), варіант з вікнами. На фіг. 9 показано зовнішню втулку розливальної частини закупорювального пристрою (вигляд збоку), варіант з вікнами. На фіг. 10 показано зовнішню втулку розливальної частини закупорювального пристрою (вигляд у напіврозрізі), варіант з вікнами. На фіг. 11 показано внутрішню втулку розливальної частини закупорювального пристрою (загальний вигляд). На фіг. 12 показано внутрішню втулку розливальної частини закупорювального пристрою (вигляд у розрізі). На фіг. 13 показано краплеподібний профіль різьби на зовнішній втулці. На фіг. 14 показано профіль різьби на внутрішній бічній поверхні кришки (симетричної форми із заокругленнями біля основи). Перелік умовних позначень, вжитих на фігурах 1-14: 1 - закупорювальний пристрій 2 - горловина пляшки 3 - зовнішня втулка 4 - внутрішня втулка 5 - розливальний отвір 6 - трубчастий елемент 7 - кріпильний засіб (кільцеподібний виступ) 8 - кріпильний засіб (защіпка) 9 - антиротаційні виступи 10 - різьба на зовнішній втулці 11 - кільцевий буртик на зовнішній втулці 2 UA 123091 U 5 10 15 20 25 30 35 40 45 50 55 60 12 - кільцевий буртик на внутрішній втулці 13 - кришка 14 - різьба на кришці 15 - вікно у зовнішній втулці 16 - запірний клапан а - висота профілю різьби b - ширина профілю різьби. Приклади реалізації пристрою. Далі будуть представлені деякі окремі необмежуючі варіанти втілення заявленої корисної моделі. Слід розуміти, що нижчевикладені приклади наведені виключно з ілюстративною метою і не мають на меті обмеження заявленої корисної моделі виключно показаними конструкціями або матеріалами. У першому варіанті закупорювальний пристрій (1) включає розливальну частину, яка включає зовнішню втулку (3) та внутрішню втулку (4), а також кришку (13). Зовнішня втулка (3) виконана з полікарбонату і не має вікон (15). У верхній частині зовнішньої втулки (3) розташований розливальний отвір (5), обмежений трубчастим елементом (6), верхній край якого виконаний як одне ціле із рештою втулки, а нижній край виконаний з можливістю вставлення у горловину пляшки. Нижній край трубчастого елемента (6) охоплений кільцевим буртиком (12) внутрішньої втулки (4). Також у верхній частині зовнішньої втулки розташований кріпильний засіб (7), який являє собою кільцеподібний виступ (7) на внутрішній бічній поверхні зовнішньої втулки (3). При збиранні пристрою кільцеподібний виступ (7) входить у радіальне зачеплення із горловиною пляшки (2), тим самим фіксуючи зовнішню втулку (3) на горловині пляшки. У серединній частині зовнішня втулка (3) має різьбову ділянку. На внутрішній бічній поверхні різьбової ділянки виконана множина антиротаційних виступів (9), які запобігають обертанню втулки (3) під час збирання, відкривання та закривання пристрою. На зовнішній бічній поверхні різьбової ділянки виконана двозаходова переривчаста різьба (10) з великим кроком та широким краплеподібним профілем (див. фіг. 7). Співвідношення висоти профілю а до ширини профілю b 1 становить приблизно /2. Така форма профілю зумовлює краще збирання кришки і розливальної частини. Крім цього великий крок та широкий профіль двозаходової різьби дозволяють на етапі збирання закупорювального пристрою мати кут повороту нагвинчувальної головки збиральної машини до 90°, що дозволяє обладнанню працювати з більшою швидкістю. Додатковою перевагою різьби (10) є те, що завдяки своїй переривчастості при відливанні зовнішньої втулки немає необхідності робити на стиках половин прес-форми канали для різьби. Це спрощує виготовлення форми і зменшує ймовірність виникнення браку при виготовленні зовнішньої втулки. У нижній частині зовнішньої втулки (3) виконаний кільцевий буртик (11), який радіально виступає назовні. Функцією цього буртика є надання упору для кришки під час її загвинчування. Внутрішня втулка (4) розливальної частини може бути виготовлена з поліпропілену або іншого полімерного матеріалу. У зібраному пристрої вона знаходиться всередині горловини (2) пляшки, а кільцевий буртик (12) затиснуто між трубчастим елементом (6) та рештою зовнішньої втулки (3). Внутрішня втулка радіально герметично прилягає до горловини пляшки, унеможливлюючи протікання рідини з пляшки інакше як через розливальний отвір. У внутрішній втулці знаходиться запірний клапан (16), центрований відносно розливального отвору (5) за допомогою трубчастого елемента (6) зовнішньої втулки (3). Нижня частина внутрішньої втулки (4) має хрестоподібний елемент, який не дозволяє клапану випадати з внутрішньої втулки. Кришка (13) закупорювального пристрою може бути виготовлена із поліетилену або іншого полімерного матеріалу. На внутрішній бічній поверхні кришки (13) виконана чотиризаходова різьба (14), крок якої вужчий, ніж у різьби (10) на зовнішній втулці, а профіль має симетричну напівкруглу форму із заокругленнями біля основи (див. Фігуру 8). Співвідношення висоти 1 профілю а до ширини профілю b становить приблизно /2. При збиранні, відкриванні або закриванні пристрою різьба (14) входить у зачеплення з різьбою (10), і таким чином кришка (13) нагвинчується на зовнішню втулку (3) до упору в кільцевий буртик (11) у нижній частині зовнішньої втулки. Чотиризаходовість різьби (14) зумовлює швидше її зачеплення з різьбою (10). У нижній частині кришки для кращого упору може бути виконане ущільнювальне кільце. Другий варіант виконання закупорювального пристрою (1) відрізняється від першого тим, що зовнішня втулка (3) виконана з поліпропілену і має вікна (15) з защіпками (8). Зазначені вікна (15) являють собою по суті наскрізні прорізи прямокутної форми у зовнішній втулці. Нижній край кожного з вікон (15) відігнутий всередину, утворюючи защіпку (8), яка при збиранні пристрою зачеплюється з горловиною (2) пляшки, тим самим фіксуючи зовнішню втулку (3) на горловині. 3 UA 123091 U 5 10 15 20 25 30 35 40 45 Таке виконання кріпильного засобу зумовлено більшою еластичністю поліпропілену та неможливістю сформувати кільцеподібний виступ (7) при відливанні зовнішньої втулки у пресформі. Описаний закупорювальний пристрій дозволяє уникнути руйнування різьби як на кришці, так і на розливальній частині, а тому забезпечує більш надійну укупорку пляшки та неможливість випадкового протікання її вмісту. Додатково він більш простий у виготовленні, ніж відомі аналоги рівня техніки, та дозволяє пришвидшити роботу закупорювальної лінії виробництва напоїв. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Закупорювальний пристрій (1) для пляшки, що включає: (і) розливальну частину, яка включає зовнішню втулку (3) та внутрішню втулку (4), при цьому зовнішня втулка (3) виконана з можливістю прикріплення до горловини (2) пляшки та має у верхній частині розливальний отвір (5), обмежений трубчастим елементом (6), верхній край якого виконаний як одне ціле із рештою втулки, а нижній край виконаний з можливістю вставлення у горловину пляшки, і кріпильний засіб, який являє собою кільцеподібний виступ (7) або защіпку(и) (8), у серединній частині різьбову ділянку, на внутрішній бічній поверхні якої виконана множина антиротаційних виступів (9), а на зовнішній бічній поверхні виконана різьба (10), та у нижній частині кільцевий буртик (11), який радіально виступає назовні, при цьому різьба (10) на зовнішній бічній поверхні зовнішньої втулки є двозаходовою переривчастою різьбою з великим кроком та співвідношенням висоти профілю до ширини профілю приблизно 1/2, внутрішня втулка (4) виконана з можливістю вставлення у горловину пляшки та має у верхній частині кільцевий буртик (12), який знаходиться в радіальному зачепленні із трубчастим елементом (6) зовнішньої втулки, та (іі) кришку (13), на внутрішній бічній поверхні якої виконана чотиризаходова різьба (14) з можливістю входити у зачеплення з різьбою (10) на зовнішній бічній поверхні зовнішньої втулки, і кришка (13) виконана з можливістю нагвинчування на зовнішню втулку (3) за допомогою різьб (10, 14) до упору в кільцевий буртик (11) у нижній частині зовнішньої втулки. 2. Закупорювальний пристрій (1) за п. 1, який відрізняється тим, що зовнішня втулка (3) розливальної частини виконана з полікарбонату. 3. Закупорювальний пристрій (1) за п. 2, який відрізняється тим, що кільцеподібний виступ (7) на внутрішній бічній поверхні зовнішньої втулки (3) виконаний з можливістю входити у радіальне зачеплення із горловиною (2) пляшки. 4. Закупорювальний пристрій (1) за п. 1, який відрізняється тим, що зовнішня втулка (3) розливальної частини виконана з поліпропілену. 5. Закупорювальний пристрій (1) за п. 4, який відрізняється тим, що у верхній частині зовнішньої втулки (3) виконане принаймні одне вікно (15). 6. Закупорювальний пристрій (1) за п. 5, який відрізняється тим, що принаймні одна защіпка (8) на нижньому краю принаймні одного вікна (15) відігнута у напрямку до горловини (2) пляшки і здатна входити у зачеплення із горловиною (2) пляшки. 7. Закупорювальний пристрій (1) за будь-яким із пп. 1-6, який відрізняється тим, що пристрій додатково включає запірний клапан (16), розташований у внутрішній втулці (4) та центрований відносно розливального отвору (5) за допомогою трубчастого елемента (6) зовнішньої втулки (3). 8. Закупорювальний пристрій (1) за будь-яким із пп. 1-7, який відрізняється тим, що різьба (10) на зовнішній бічній поверхні зовнішньої втулки (3) має краплеподібний профіль. 9. Закупорювальний пристрій (1) за будь-яким із пп. 1-8, який відрізняється тим, що різьба (14) на внутрішній бічній поверхні кришки (13) має профіль симетричної форми із заокругленнями біля основи. 4 UA 123091 U 5 UA 123091 U 6 UA 123091 U 7 UA 123091 U 8 UA 123091 U 9 UA 123091 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
