Установка для запуску феєрверка з дистанційним керуванням

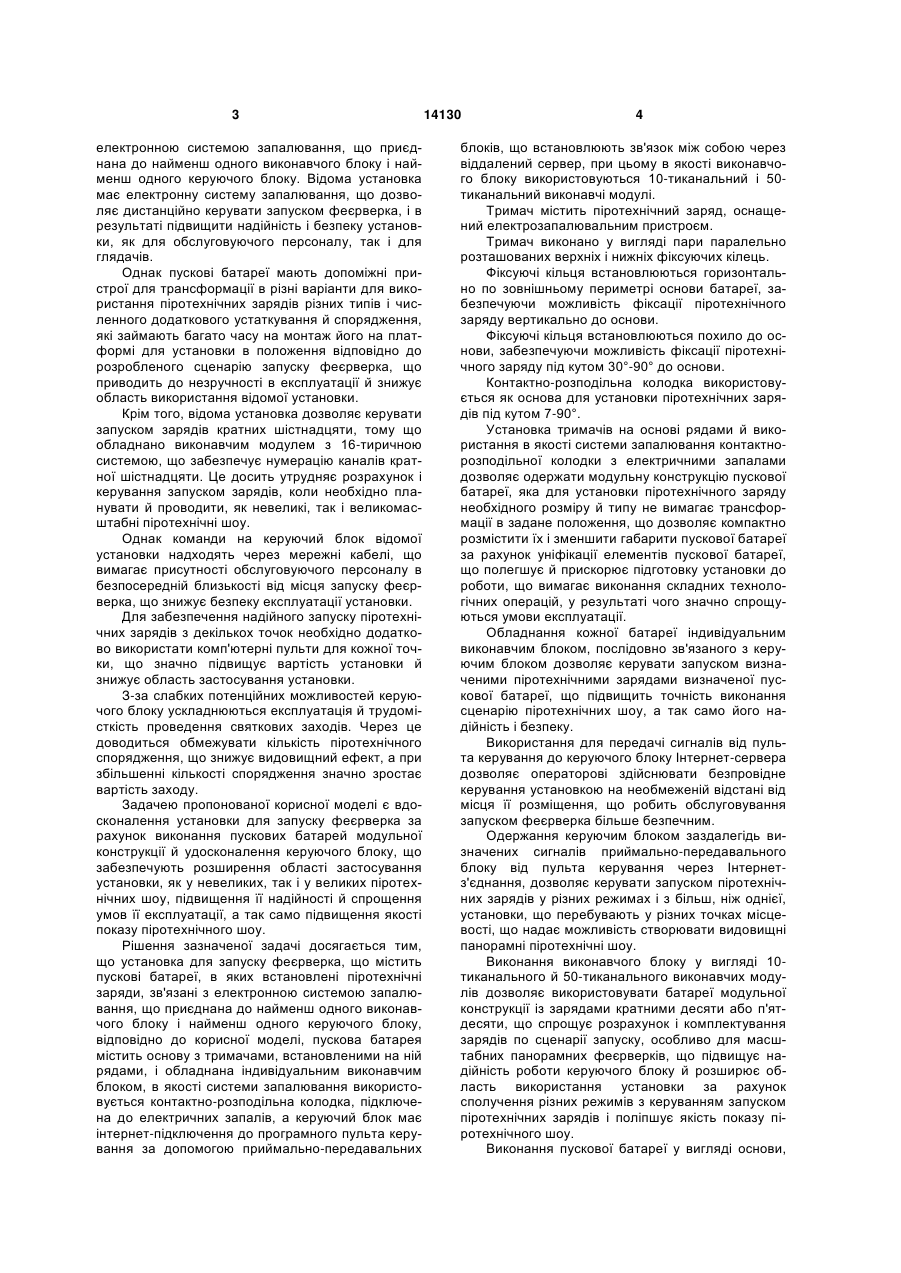

1. Установка для запуску феєрверка, що містить пускові батареї, в яких встановлені піротехнічні заряди, зв'язані з електронною системою запалювання, що приєднана до найменш одного виконавчого блока і найменш одного керуючого блока, яка відрізняється тим, що пускова батарея містить основу з тримачами, встановленими на ній рядами, і обладнана індивідуальним виконавчим блоком, як система запалювання використовується контактно-розподільна колодка, підключена до електричних запалів, а керуючий блок має інтернет-підключення до програмного пульта керування за допомогою приймально-передавальних блоків, що встановлюють зв'язок між собою через віддалений сервер, при цьому як виконавчий блок використовуються 10-канальний і 50-канальний виконавчі модулі. U 2 (19) 1 3 електронною системою запалювання, що приєднана до найменш одного виконавчого блоку і найменш одного керуючого блоку. Відома установка має електронну систему запалювання, що дозволяє дистанційно керувати запуском феєрверка, і в результаті підвищити надійність і безпеку установки, як для обслуговуючого персоналу, так і для глядачів. Однак пускові батареї мають допоміжні пристрої для трансформації в різні варіанти для використання піротехнічних зарядів різних типів і численного додаткового устаткування й спорядження, які займають багато часу на монтаж його на платформі для установки в положення відповідно до розробленого сценарію запуску феєрверка, що приводить до незручності в експлуатації й знижує область використання відомої установки. Крім того, відома установка дозволяє керувати запуском зарядів кратних шістнадцяти, тому що обладнано виконавчим модулем з 16-тиричною системою, що забезпечує нумерацію каналів кратної шістнадцяти. Це досить утрудняє розрахунок і керування запуском зарядів, коли необхідно планувати й проводити, як невеликі, так і великомасштабні піротехнічні шоу. Однак команди на керуючий блок відомої установки надходять через мережні кабелі, що вимагає присутності обслуговуючого персоналу в безпосередній близькості від місця запуску феєрверка, що знижує безпеку експлуатації установки. Для забезпечення надійного запуску піротехнічних зарядів з декількох точок необхідно додатково використати комп'ютерні пульти для кожної точки, що значно підвищує вартість установки й знижує область застосування установки. З-за слабких потенційних можливостей керуючого блоку ускладнюються експлуатація й трудомісткість проведення святкових заходів. Через це доводиться обмежувати кількість піротехнічного спорядження, що знижує видовищний ефект, а при збільшенні кількості спорядження значно зростає вартість заходу. Задачею пропонованої корисної моделі є вдосконалення установки для запуску феєрверка за рахунок виконання пускових батарей модульної конструкції й удосконалення керуючого блоку, що забезпечують розширення області застосування установки, як у невеликих, так і у великих піротехнічних шоу, підвищення її надійності й спрощення умов її експлуатації, а так само підвищення якості показу піротехнічного шоу. Рішення зазначеної задачі досягається тим, що установка для запуску феєрверка, що містить пускові батареї, в яких встановлені піротехнічні заряди, зв'язані з електронною системою запалювання, що приєднана до найменш одного виконавчого блоку і найменш одного керуючого блоку, відповідно до корисної моделі, пускова батарея містить основу з тримачами, встановленими на ній рядами, і обладнана індивідуальним виконавчим блоком, в якості системи запалювання використовується контактно-розподільна колодка, підключена до електричних запалів, а керуючий блок має інтернет-підключення до програмного пульта керування за допомогою приймально-передавальних 14130 4 блоків, що встановлюють зв'язок між собою через віддалений сервер, при цьому в якості виконавчого блоку використовуються 10-тиканальний і 50тиканальний виконавчі модулі. Тримач містить піротехнічний заряд, оснащений електрозапалювальним пристроєм. Тримач виконано у вигляді пари паралельно розташованих верхніх і нижніх фіксуючих кілець. Фіксуючі кільця встановлюються горизонтально по зовнішньому периметрі основи батареї, забезпечуючи можливість фіксації піротехнічного заряду вертикально до основи. Фіксуючі кільця встановлюються похило до основи, забезпечуючи можливість фіксації піротехнічного заряду під кутом 30°-90° до основи. Контактно-розподільна колодка використовується як основа для установки піротехнічних зарядів під кутом 7-90°. Установка тримачів на основі рядами й використання в якості системи запалювання контактнорозподільної колодки з електричними запалами дозволяє одержати модульну конструкцію пускової батареї, яка для установки піротехнічного заряду необхідного розміру й типу не вимагає трансформації в задане положення, що дозволяє компактно розмістити їх і зменшити габарити пускової батареї за рахунок уніфікації елементів пускової батареї, що полегшує й прискорює підготовку установки до роботи, що вимагає виконання складних технологічних операцій, у результаті чого значно спрощуються умови експлуатації. Обладнання кожної батареї індивідуальним виконавчим блоком, послідовно зв'язаного з керуючим блоком дозволяє керувати запуском визначеними піротехнічними зарядами визначеної пускової батареї, що підвищить точність виконання сценарію піротехнічних шоу, а так само його надійність і безпеку. Використання для передачі сигналів від пульта керування до керуючого блоку Інтернет-сервера дозволяє операторові здійснювати безпровідне керування установкою на необмеженій відстані від місця її розміщення, що робить обслуговування запуском феєрверка більше безпечним. Одержання керуючим блоком заздалегідь визначених сигналів приймально-передавального блоку від пульта керування через Інтернетз'єднання, дозволяє керувати запуском піротехнічних зарядів у різних режимах і з більш, ніж однієї, установки, що перебувають у різних точках місцевості, що надає можливість створювати видовищні панорамні піротехнічні шоу. Виконання виконавчого блоку у вигляді 10тиканального й 50-тиканального виконавчих модулів дозволяє використовувати батареї модульної конструкції із зарядами кратними десяти або п'ятдесяти, що спрощує розрахунок і комплектування зарядів по сценарії запуску, особливо для масштабних панорамних феєрверків, що підвищує надійність роботи керуючого блоку й розширює область використання установки за рахунок сполучення різних режимів з керуванням запуском піротехнічних зарядів і поліпшує якість показу піротехнічного шоу. Виконання пускової батареї у вигляді основи, 5 на якій закріплені тримачі у вигляді рядів фіксуючих кілець, розташованих по периметру пускової установки й фіксації, що забезпечують можливість, феєрверкового пристрою вертикально або похило до основи дозволить одержати модульну конструкцію пускової батареї, що має три варіанти їх виконання: першого, що забезпечує можливість фіксації піротехнічного заряду вертикально до основи, другого, що забезпечує можливість фіксації піротехнічного заряду під кутом 30°-90° до основи, і третього, що забезпечує запуск зарядів у необхідному напрямку, що дозволяє підвищити розмаїтість сценаріїв піротехнічних шоу й розширити область використання установки. Комплектування установки з модульних батарей трьох варіантів приведе до спрощення установки, полегшенню розміщення батарей на площадці й проведення феєрверка відповідно до заданого сценарію. Використання контактно-розподільної колодки дозволяє відмовитися від застосування комутуючого шнура, що дозволить виключити трудомісткі операції, пов'язані із з'єднанням комутуючого шнура з вогнепровідними шнурами. Такий спосіб з'єднання дозволяє підвищити надійність запалювання, а відповідно надійність самої батареї, а також надійність запуску зарядів із заданим інтервалом часу. Крім того, використання в якості основи контактно-розподільної колодки дозволяє встановлювати піротехнічні заряди малого калібру (1,2"-1,5") і під кутом 7-90°, що дозволить розширити номенклатуру пускових батарей, одночасно використовуваних під час піротехнічних шоу й різноманітити видовищні ефекти. Сутність корисної моделі, що заявляється, більш докладно роз'ясняється нижченаведеними прикладами, з посиланнями на прикладені фігури що підтверджують можливість його здійснення. Фіг.1 - схемне рішення дистанційної системи керування запуском феєрверка. Фіг.2 - схемне рішення пускової батареї, вид зверху. Фіг.3 - конструкція першого варіанту пускової батареї із тримачами для вертикальної установки піротехнічних зарядів. Фіг.4 - конструкція другого варіанту пускової батареї із тримачами для установки піротехнічних зарядів під кутом 30°-90°. Фіг.5 - конструкція третього варіанту пускової батареї із тримачами для установки піротехнічних зарядів під кутом 7-90°. Фіг.6 - схема приклада підключення піротехнічних пристроїв із дистанційним керуванням запуску феєрверку. Установка для запуску феєрверка монтується з комплекту трьох варіантів пускових батарей 1 (Фіг.1 і 2), кожен з яких виконано у вигляді основи 2, на якому закріплені тримачі 3 з піротехнічними зарядами 4 і контактно-розподільна колодка 5 з контактними парами 6, зв'язані електричними запалами 7 із зарядами 4. Пускові батареї 1 з'єднані силовими кабелями 8 з індивідуальними виконавчими блоками 9, до одного з яких приєднується акумулятор 10. Вико 14130 6 навчі блоки 9 з'єднуються за допомогою мережного кабелю 11 з керуючим блоком 12, що має інтернет-підключення до сервера зв'язку 13 через приймально-передавальні блоки 14, щоб одержувати із програмного пульта 15 зазначені сигнали й передавати на керуючий блок 10, і керувати запалюванням піротехнічних зарядів 4. Виконавчий блок 7 включає 10-тиканальний або 50тиканальний виконавчі модулі (Фіг.6). Перший варіант пускової батареї 1 містить (Фіг.3) тримачі 3, виконані у вигляді паралельно розташованих верхнього 15 і нижнього 16 фіксуючих кілець, які закріплені рядами на основі 2 батареї 1, що забезпечують можливість фіксації піротехнічного заряду 4 вертикально до основи 2. Другий варіант пускової батареї 1 містить тримачі 3 (Фіг.4), виконані у вигляді паралельних друг до друга верхнього 17 і нижнього 18 фіксуючих кілець, які закріплені рядами похило до основи, що забезпечують можливість фіксації піротехнічного заряду 4 під кутом від 30° до 90° до основи 2. Третій варіант пускової батареї «гребінець» (Фіг.5) містить в якості основи контактнорозподільну колодку 5, на якої можуть бути встановлені піротехнічні заряди 4 з калібром меншим, чим у попередніх варіантах, як у вертикальному положенні, так і під кутом від 7° до 90°. Дистанційне керування установкою для запуску піротехнічних зарядів здійснюється таким чином. Відповідно до заздалегідь підготовленого сценарію на робочій площадці, підготовленої для проведення піротехнічного шоу, виставляються пускові батареї 1 за схемою, відповідно до заданого сценарію. До кожної пускової батареї 1 через контактно-розподільну колодку 5 за допомогою силового кабелю 8 підключається виконавчий блок 9. Всі виконавчі блоки 9 з'єднуються між собою за допомогою мережного кабелю 11 у єдину мережу. До одного з виконавчих блоків 9 приєднується акумулятор 10. З однієї сторони до мережі з виконавчих блоків 9 через мережний кабель 11 підключається керуючий блок 12, до якого підключається приймально-передавальний блок 14, за допомогою якого через Інтернет-з'єднання з віддаленим сервером 13 відбувається передача закодованого сигналу у двосторонньому напрямку через приймально-передавальний блок 11, що у свою чергу підключений до програмного пульта керування 15. В тримачі 3 пускових батарей установлюються піротехнічні заряди 4, які через окремі електричні запали 7 підключаються контактними парами 6 на контактно-розподільній колодці 5. З програмного пульта керування 15 за допомогою комп'ютерної програми через приймальнопередавальний блок 14 подається команда на віддалений сервер 13. З віддаленого сервера команда передається на приймальнопередавальний блок 14, що підключений до керуючого блоку 12. Команда перетворюється керуючим блоком 12 у зрозумілі для виконавчих блоків 9 команди. Якщо команда відноситься до даного виконавчого блоку 9, то вона перетворюється в електричний імпульс, 7 що подається через силовий кабель 8 на контактно-розподільну колодку 5, що у свою чергу подає сигнал на заздалегідь зазначений піротехнічний заряд 4. У випадку паралельного з'єднання пускових батарей 1 через контактно-розподільні колодки 5 силовими кабелями 8, батареї будуть працювати від одного виконавчого блоку 9. Приклад 1 Спосіб формування тимчасового зображення, що перебуває в повітрі, реалізується таким способом. Піротехнік-сценарист розробляє сценарій піротехнічного шоу. Для цього пишеться комп'ютерна модель майбутнього феєрверка. Відповідно до моделі створюється сценарій запуску піротехнічних зарядів. Створюється схема розміщення устаткування й підбираються модульні пускові батареї 1, у тримачі 3 яких установлюють необхідну кількість піротехнічних зарядів 4 (необхідного розміру й типу) у відповідності зі сценарієм. Електрозапали 7 кріпляться до контактно-розподільних колодок 5. Всі підготовлені батареї перевіряються на наявність можливих дефектів кабелю або електрозапала. Для формування тимчасового зображення, що перебуває в повітрі, необхідно розставити на площадці устаткування для запуску піротехнічних зарядів. Наприклад, для формування певного зображення, на площадці встановлюють необхідну кількість батарей. До кожного тримача батареї підведена пара контактів 6 для підключення електрозапалів, які у випадку подачі на них електричної напруги ініціюють піротехнічні заряди 4. У кожний тримач заряджається по одному заряду, що у випадку ініціації (спрацьовування електрозапала) вилітає вертикально нагору або похило (залежно від варіанта виконання пускової батареї) і світиться на всьому шляху польоту до досягнення максимальної висоти. Контактно-розподільні колодки 5 пускових батарей з'єднуються силовими кабелями 8 з відповідними виконавчими блоками 9 (для запуску зарядів з кожної окремої пускової батареї) або між собою (для запуску зазначених зарядів із групи пускових батарей). Кожний виконавчий блок послідовно або паралельно за допомогою мережних кабелів 11 підключається до керуючого блоку 12. Як джерело електричного струму на пускові батареї до виконавчих блоків підключаються один або більше акумуляторів 10 (залежно від обсягу формованої системи). Керуючий блок 12 з'єднується із приймально-передавальним блоком 14 (модемом, мобільним телефоном і т.д.), через який установлюється Інтернет-з'єднання через віддалений сервер 13 із програмним пультом керування 15. В тримачі пускової батареї заряджаються піротехнічні заряди. У наведеному прикладі використовуються піротехнічні заряди в картонних трубочках. Картонні трубочки з піротехнічними зарядами вставляються в тримачі батарей відповідно до планованого сценарію. Для запуску відповідно планованого сценарію із програмного пульта 15 керування подається відповідна команда у вигляді закодованого електронного сигналу на керуючий блок 12, що за до 14130 8 помогою мережного кабелю 11 передає сигнал на виконавчі блоки 9. Кожний виконавчий блок 9, розшифровуючи сигнал, вибирає заряд, що буде запалений і посилає струм, щоб запалювати електричний запал, пов'язаний із зарядом. Таким чином, до всіх батарей подається електричний імпульс (напруга) по черзі на всі пари контактів з однаковим тимчасовим інтервалом. Імпульс подається спочатку на 1-у пари контактів, потім на 2-у, 3-ю й т.д. Для досягнення ефекту використовується 10-канальний комутуючий кабель, що має 11 жил. Перші десять жил дозволяють подати напругу до кожного електричного запалу, пов'язаному із зарядом (позитивний потенціал). Одинадцята жила є загальною. До неї подають мінус. Всі керуючі й виконавчі модулі з'єднуються між собою броньованими мережними кабелями з екранованої обпліткою, що забезпечує надійну працездатність у складних умовах проведення феєрверків. Кабелі оснащені зручними в підключенні шістьма контактними роз'ємами, які мають достатню вологозахищеність. Анодирування сріблом контактів на роз'ємах запобігає окислюванню й корозії металу, тобто передчасний вихід з ладу устаткування. Конфігурація роз'єму виключає можливість його неправильного підключення. Гарна перешкодозахищеність системи й наявність конденсатора великої ємності в кожному виконавчому модулі гарантує спрацьовування 20 електрозапалів на кожному каналі при підключенні устаткування протягом декількох кілометрів від точки керування. Програмне забезпечення, яке входить у комплект устаткування, що поставляється, має приємний, простій у використанні інтерфейс. За допомогою таких програм можливо здійснити попередній перегляд запланованого феєрверка на комп'ютері, що дозволить із найбільшою видовищністю використати піротехнічний потенціал установки, що заявляється. Також програмне забезпечення під час тестування системи показує всі несправності й помилки, допущені при підключенні устаткування. Передбачено три варіанти запуску феєрверка по заздалегідь заданому сценарію: - синхронно з музикою, або без неї, в автоматичному режимі; - покроково автоматично із заданим інтервалом часу; - покроково вручну. Передбачено припинення феєрверка без зупинки відтворення музичного ряду й наступне підхоплення сценарію з будь-якого місця з дотриманням синхронізації з музичним рядом. В останньому випадку частина пропущеного сценарію виключається. Під час проведення феєрверка на екрані висвітлюється та частина сценарію, що у цей момент виконується (10 останніх виконаних команд і 20 наступних). Програма редагування сценарію має зручний інтерфейс. Для зв'язку використовується протокол RS485, що сумісний із протоколом TCP/IP і дозволяє передавати сигнали керування на відстані до 1 км. Так само за рахунок сумісності з TCP/IP можливо віддалено керування через мережу Інтернет і пе 9 редача даних на віддалені сервери (наприклад, для збереження логів запуску феєрверку). Або підключення із засобами CSD/GPRS-з'єднання, до мобільних пристроїв сумісних з Symbian OS. Крім того, можливі 4 режими запуску: 1. Автоматичний запуск. 2. Ручний (послідовний запуск). 3. Ручний (повний ручний запуск). 4. Режим емуляції запуску. Тримачі феєрверка прості та зручні, й дисплеї. Установка для запуску феєрверка з дистанційним керуванням проста в експлуатації й не вимагає спеціальних знань і навичок у роботі з піротехнічними виробами, що уможливлює її широке використання рядовим споживачем, піднімаючи рівень 14130 10 безпеки запуску феєрверка. Установка для запуску феєрверка, що заявляється, виготовлена на експериментальній базі ПП «Шериф». Проведеними випробуваннями показано, що установка зручна в експлуатації, швидко підготовляється до роботи, забезпечує надійне запалення із заданим інтервалом часу. Модульна конструкція батарей (різноманітне спорядження головних частин) і оптимальна (обрана за результатами експериментів) висота їхнього розриву забезпечують гарний феєрверковий ефект. Вага батареї не перевищує 40 кг, що в сукупності із простотою підготовки до роботи робить її придатною для індивідуального застосування. 11 Комп’ютерна верстка Д. Шеверун 14130 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
