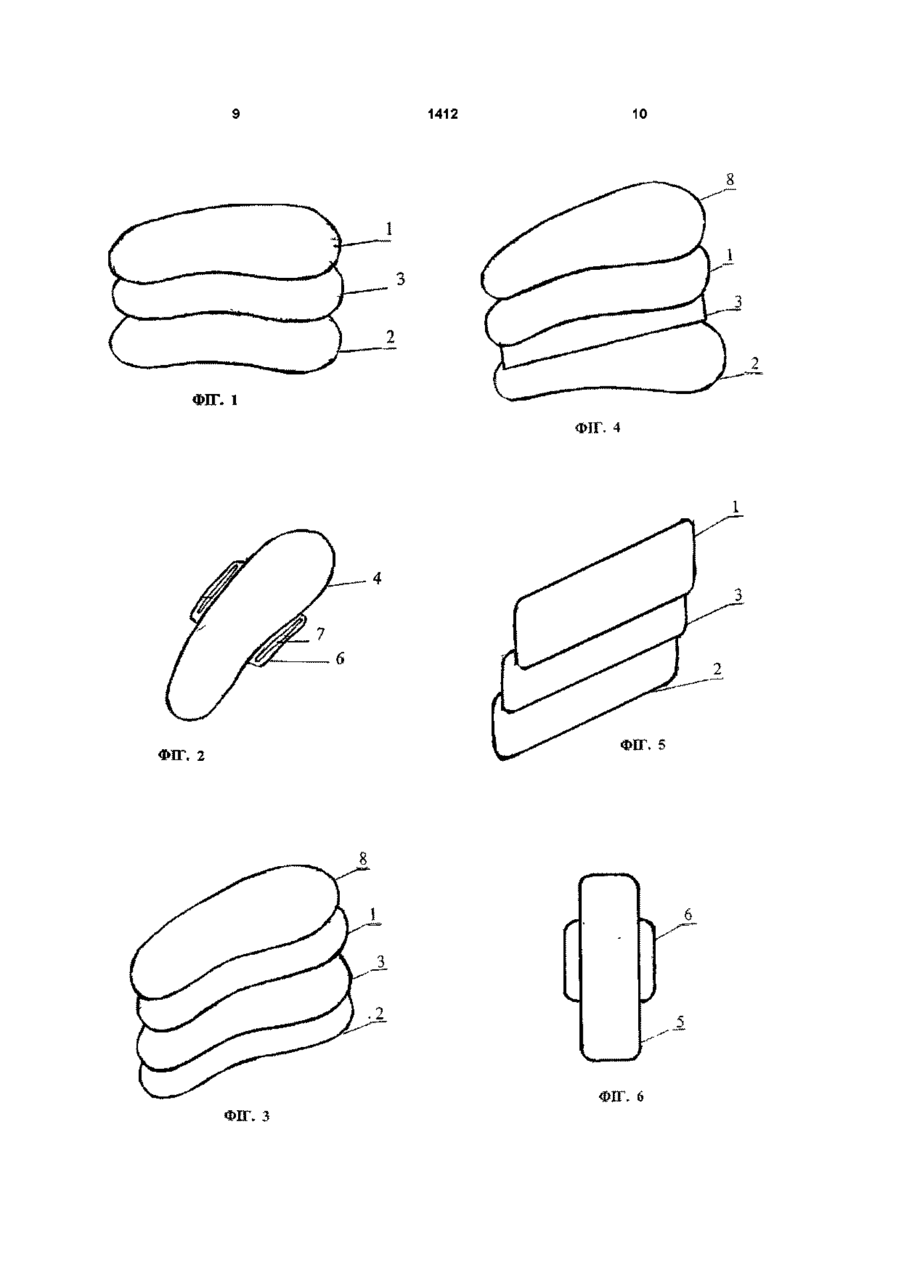

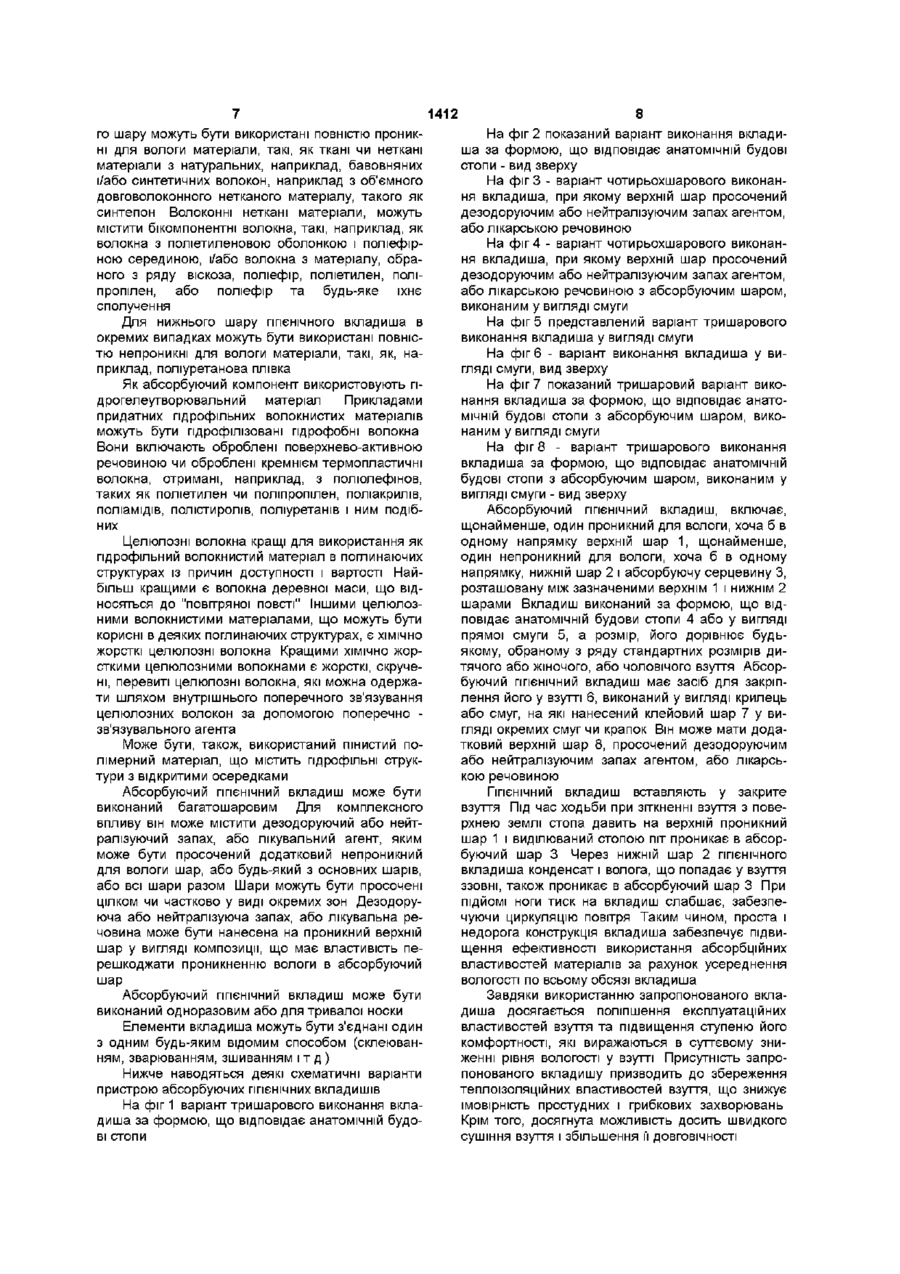

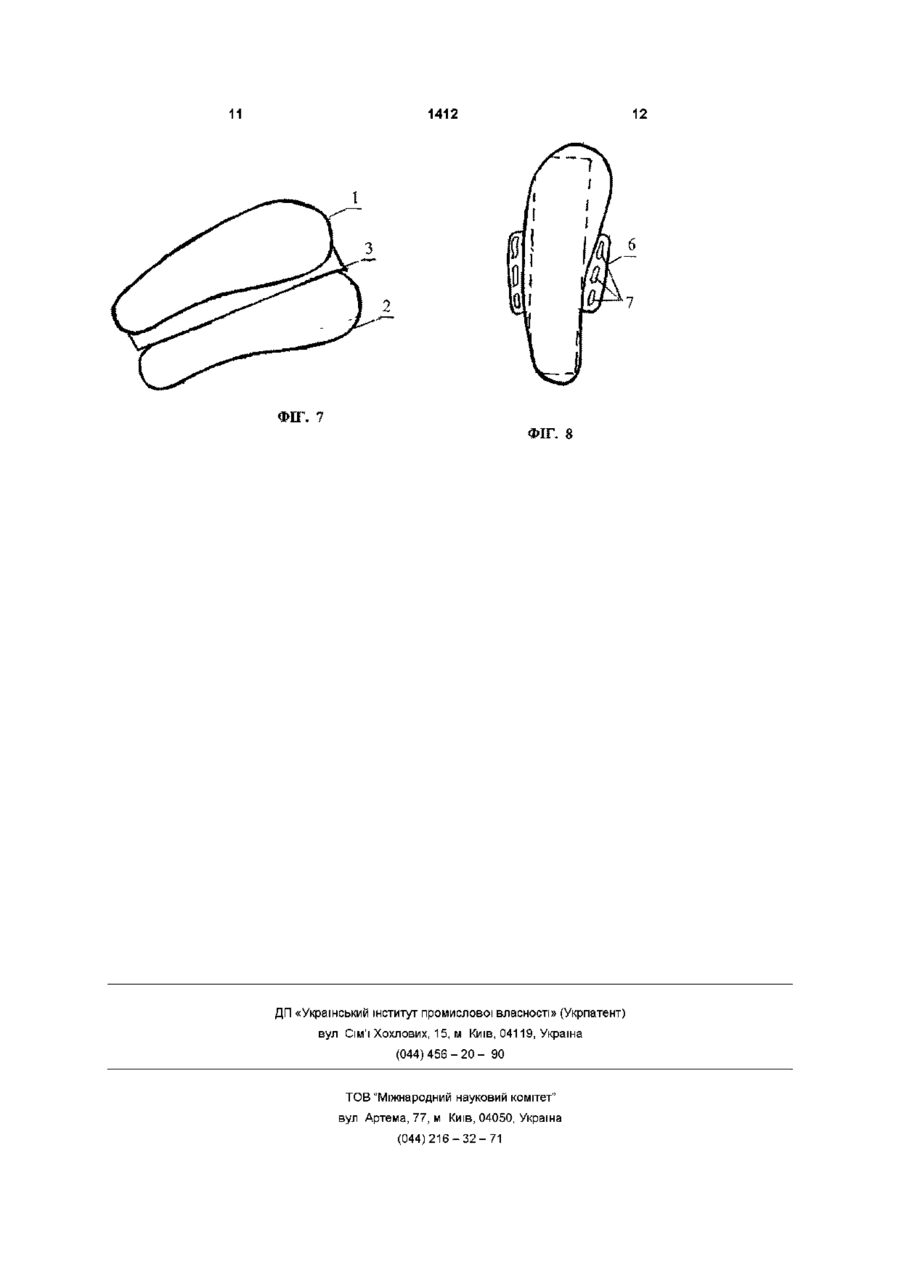

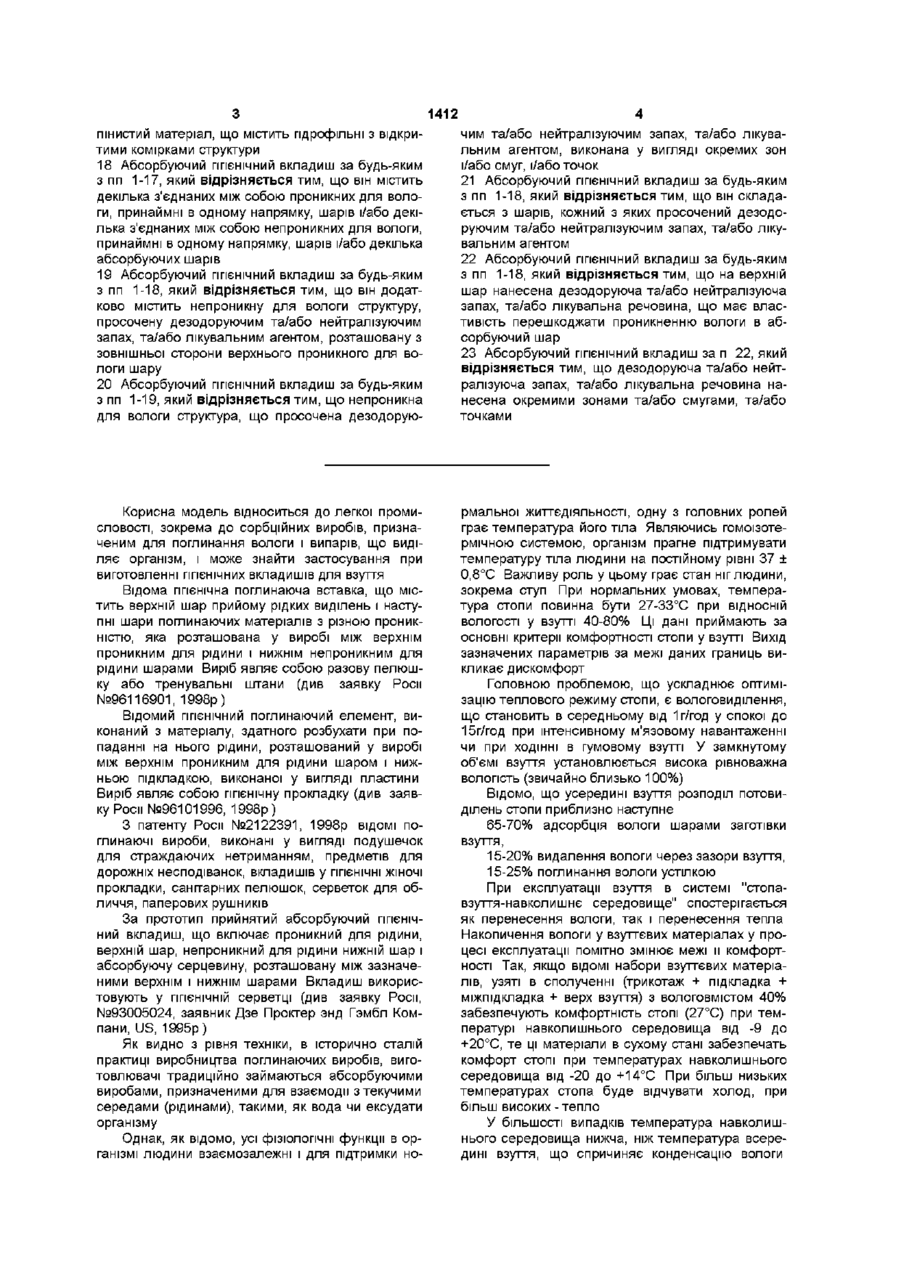

1 Абсорбуючий ГІГІЄНІЧНИЙ вкладиш, що містить щонайменш один проникний для вологи верхній шар, щонайменш один непроникний для вологи нижній шар і абсорбуючу серцевину, розташовану між указаними верхнім і нижнім шарами, який відрізняється тим, що верхній шар є проникним принаймні в одному напрямку, нижній шар - непроникним принаймні в одному напрямку, при цьому вкладиш виконаний за формою, що відповідає анатомічній будові стопи, або у вигляді прямої смуги, причому розмір його дорівнює будьякому, вибраному з ряду стандартних розмірів дитячого або жіночого, або чоловічого взуття 2 Абсорбуючий ГІГІЄНІЧНИЙ вкладиш за п 1, який відрізняється тим, що проникний, хоча б в одному напрямку, і непроникний, хоча б в одному напрямку, шари виконані з різних матеріалів мембранного типу 3 Абсорбуючий ГІГІЄНІЧНИЙ вкладиш за п 1, який відрізняється тим, що проникний, хоча б в одному напрямку, і непроникний, хоча б в одному напрямку, шари виконані з одного і того ж матеріалу мембранного типу 4 Абсорбуючий ГІГІЄНІЧНИЙ вкладиш за будь-яким з пп 1-3, який відрізняється тим, що він оснащений засобом для закріплення його у взутті 5 Абсорбуючий ГІГІЄНІЧНИЙ вкладиш за п 4, який відрізняється тим, що засіб для закріплення його у взутті виконаний у вигляді крилець або смуг 6 Абсорбуючий ГІГІЄНІЧНИЙ вкладиш за п 5, який відрізняється тим, що крильця або смуги мають клейовий шар, нанесений на одну або обидві їх сторони, та розташований зверху нього захисний шар, що легко відокремлюється 7 Абсорбуючий ГІГІЄНІЧНИЙ вкладиш за п 6, який відрізняється тим, що клейовий шар на крильцях або смугах виконаний суцільним або у вигляді окремих смуг, або у вигляді точок 8 Абсорбуючий ГІГІЄНІЧНИЙ вкладиш за п 4, який відрізняється тим, що засіб для закріплення його у взутті виконаний у вигляді додаткового клейового шару, нанесеного на зовнішню поверхню ниж нього непроникного для вологи, принаймні в одному напрямку, шару, який має розташований зверху нього захисний шар, що легко відокремлюється 9 Абсорбуючий ГІГІЄНІЧНИЙ вкладиш за п 8, який відрізняється тим, що клейовий шар складає 2090% поверхні, на яку він нанесений 10 Абсорбуючий ГІГІЄНІЧНИЙ вкладиш за п 8, який відрізняється тим, що клейовий шар нанесений у вигляді смуги, симетричної подовжній осі, або смуги, що повторює конфігурацію вкладиша, або у вигляді будь-якого замкнутого контуру, або у вигляді довільно розташованих смуг чи точок 11 Абсорбуючий ГІГІЄНІЧНИЙ вкладиш за будь-яким з пп 6-10, який відрізняється тим, що як клей для клейового шару використовують термоплавкий клей, що склеює при натисненні, вибраний із групи, що складається з блок-співполімерів стиролбутадієн-стиролу, стирол-ізопрен-стиролу, стиролетиленпропілен-стиролу 12 Абсорбуючий ГІГІЄНІЧНИЙ вкладиш за будь-яким з пп 1-11, який відрізняється тим, що як проникний для вологи шар використовують матеріал з двосторонньою проникністю 13 Абсорбуючий ГІГІЄНІЧНИЙ вкладиш за будь-яким з пп 1-12, який відрізняється тим, що як проникний для вологи шар використовують тканий чи нетканий матеріал з натуральних і/або синтетичних волокон 14 Абсорбуючий ГІГІЄНІЧНИЙ вкладиш за п 13, який відрізняється тим, що використовують волоконний нетканий матеріал, що містить бікомпонентні волокна, такі як волокна з поліетиленовою оболонкою і поліефірною серединою, і/або волокна з матеріалу, вибраного з ряду віскоза, поліефір, поліетилен, поліпропілен чи поліефір, або будьяке їх сполучення 15 Абсорбуючий ГІГІЄНІЧНИЙ вкладиш за будь-яким з пп 1-14, який відрізняється тим, що як нижній шар використовують повністю непроникний для вологи матеріал, зокрема поліуретанову плівку 16 Абсорбуючий ГІГІЄНІЧНИЙ вкладиш за будь-яким з пп 1-15, який відрізняється тим, що як абсорбуючий компонент використовують гелеутворюючий матеріал 17 Абсорбуючий ГІГІЄНІЧНИЙ вкладиш за будь-яким з пп 1-16, який відрізняється тим, що як абсорбуючий компонент використовують полімерний 1412 пінистий матеріал, що містить гідрофільні з відкритими комірками структури 18 Абсорбуючий ГІГІЄНІЧНИЙ вкладиш за будь-яким з пп 1-17, який відрізняється тим, що він містить декілька з'єднаних між собою проникних для вологи, принаймні в одному напрямку, шарів і/або декілька з'єднаних між собою непроникних для вологи, принаймні в одному напрямку, шарів і/або декілька абсорбуючих шарів 19 Абсорбуючий ГІГІЄНІЧНИЙ вкладиш за будь-яким з пп 1-18, який відрізняється тим, що він додатково містить непроникну для вологи структуру, просочену дезодоруючим та/або нейтралізуючим запах, та/або лікувальним агентом, розташовану з зовнішньої сторони верхнього проникного для вологи шару 20 Абсорбуючий ГІГІЄНІЧНИЙ вкладиш за будь-яким з пп 1-19, який відрізняється тим, що непроникна для вологи структура, що просочена дезодорую Корисна модель відноситься до легкої промисловості, зокрема до сорбційних виробів, призначеним для поглинання вологи і випарів, що виділяє організм, і може знайти застосування при виготовленні ГІГІЄНІЧНИХ вкладишів для взуття Відома гігієнічна поглинаюча вставка, що містить верхній шар прийому рідких виділень і наступні шари поглинаючих матеріалів з різною проникністю, яка розташована у виробі між верхнім проникним для рідини і нижнім непроникним для рідини шарами Виріб являє собою разову пелюшку або тренувальні штани (див заявку Роси №96116901, 1998р) Відомий ГІГІЄНІЧНИЙ поглинаючий елемент, виконаний з матеріалу, здатного розбухати при попаданні на нього рідини, розташований у виробі між верхнім проникним для рідини шаром і нижньою підкладкою, виконаної у вигляді пластини Виріб являє собою гігієнічну прокладку (див заявку Роси №96101996, 1998р ) З патенту Роси №2122391, 1998р ВІДОМІ поглинаючі вироби, виконані у вигляді подушечок для страждаючих нетриманням, предметів для дорожніх несподіванок, вкладишів у ГІГІЄНІЧНІ ЖІНОЧІ прокладки, санітарних пелюшок, серветок для обличчя, паперових рушників За прототип прийнятий абсорбуючий ГІГІЄНІЧНИЙ вкладиш, що включає проникний для рідини, верхній шар, непроникний для рідини нижній шар і абсорбуючу серцевину, розташовану між зазначеними верхнім і нижнім шарами Вкладиш використовують у ГІГІЄНІЧНІЙ серветці (див заявку Роси, №93005024, заявник Дзе Проктер энд Гэмбл Компани, US, 1995p) Як видно з рівня техніки, в історично сталій практиці виробництва поглинаючих виробів, виготовлювачі традиційно займаються абсорбуючими виробами, призначеними для взаємодії з текучими середами (рідинами), такими, як вода чи ексудати організму Однак, як відомо, усі фізіологічні функції в організмі людини взаємозалежні і для підтримки но 4 чим та/або нейтралізуючим запах, та/або лікувальним агентом, виконана у вигляді окремих зон і/або смуг, і/або точок 21 Абсорбуючий ГІГІЄНІЧНИЙ вкладиш за будь-яким з пп 1-18, який відрізняється тим, що він складається з шарів, кожний з яких просочений дезодоруючим та/або нейтралізуючим запах, та/або лікувальним агентом 22 Абсорбуючий ГІГІЄНІЧНИЙ вкладиш за будь-яким з пп 1-18, який відрізняється тим, що на верхній шар нанесена дезодоруюча та/або нейтралізуюча запах, та/або лікувальна речовина, що має властивість перешкоджати проникненню вологи в абсорбуючий шар 23 Абсорбуючий ГІГІЄНІЧНИЙ вкладиш за п 22, який відрізняється тим, що дезодоруюча та/або нейтралізуюча запах, та/або лікувальна речовина нанесена окремими зонами та/або смугами, та/або точками рмальної ЖИТТЄДІЯЛЬНОСТІ, одну з головних ролей грає температура його тіла Являючись гомоізотермічною системою, організм прагне підтримувати температуру тіла людини на постійному рівні 37 ± 0,8°С Важливу роль у цьому грає стан ніг людини, зокрема ступ При нормальних умовах, температура стопи повинна бути 27-33°С при ВІДНОСНІЙ ВОЛОГОСТІ у взутті 40-80% Ці дані приймають за основні критерії комфортності стопи у взутті Вихід зазначених параметрів за межі даних границь викликає дискомфорт Головною проблемою, що ускладнює оптимізацію теплового режиму стопи, є вологовиділення, що становить в середньому від 1г/год у спокої до 15г/год при інтенсивному м'язовому навантаженні чи при ХОДІННІ в гумовому взутті У замкнутому об'ємі взуття установлюється висока рівноважна вологість (звичайно близько 100%) Відомо, ЩО усередині взуття розподіл потовиділень стопи приблизно наступне 65-70% адсорбція вологи шарами заготівки взуття, 15-20% видалення вологи через зазори взуття, 15-25% поглинання вологи устілкою При експлуатації взуття в системі "стопавзуття-навколишнє середовище" спостерігається як перенесення вологи, так і перенесення тепла Накопичення вологи у взуттєвих матеріалах у процесі експлуатації помітно змінює межі и комфортності Так, якщо ВІДОМІ набори взуттєвих матеріалів, узяті в сполученні (трикотаж + підкладка + міжпідкладка + верх взуття) з вологовмістом 40% забезпечують комфортність стопі (27°С) при температурі навколишнього середовища від -9 до +20°С, те ці матеріали в сухому стані забезпечать комфорт стопі при температурах навколишнього середовища від -20 до +14°С При більш низьких температурах стопа буде відчувати холод, при більш високих-тепло У більшості випадків температура навколишнього середовища нижча, ніж температура всередині взуття, що спричиняє конденсацію вологи 1412 При цьому значно зростає вологонасиченість і теплопровідність підошви, а також інших елементів взуття і, унаслідок цього, переохолодження стопи Теплопровідність відомих взуттєвих матеріалів при максимальній вологонасиченості зростає в 5-7 разів, прагнучи до теплопровідності води Установлено, що підвищення вологості у внутрішньовзуттєвому просторі веде до збільшення об'єму стопи і, отже, посиленому стисканню стопи взуттям, що сприяє розвитку патологічних змін СТІП Крім того, порушення комфортності взуття, що проявляється в ЗМІНІ вологотемпературного балансу стопи і внутрівзуттєвого простору приводять до попрілості шкірного покриву і може привести до серйозних патологічних змін у функціонуванню організму Відомо також, що на шкірі стопи є різні мікроорганізми, дріжджі і патогенні грибки Рівень температури і висока вологість усередині взуття разом із продуктами потовиділення є ідеальними умовами для розвитку МІКОЗІВ, артритів і інших захворювань, якими страждають близько 80% населення Виходячи з вищесказаного випливає, що створення оптимальних умов для ніг одночасно по теплу і волозі - це вирішення проблеми комфортності самопочуття людини, СТІЙКОСТІ ЙОГО ДО простудних захворювань, посилення його працездатності, несприйнятливості до грибкових захворювань, тому задачею розробки корисної моделі є розширення номенклатури виробів за рахунок зміни їхніх параметрів (форми і розмірів) створивши вкладиші, що з успіхом могли б використовуватися як ГІГІЄНІЧНІ вкладиші для взуття на базі існуючих традиційних технологій виготовлення абсорбуючих виробів Для вирішення завдання запропонований абсорбуючий ГІГІЄНІЧНИЙ вкладиш, що включає, щонайменше, один проникний для вологи верхній шар, щонайменше, один непроникний для вологи нижній шар і абсорбуючу серцевину, розташовану між зазначеними верхнім і нижнім шарами, новим у якому є те, що верхній шар є проникним, хоча б в одному напрямку, нижній шар - непроникним, хоча б в одному напрямку, при цьому вкладиш виконаний за формою, що відповідає анатомічній будові стопи, або у виді прямої смуги, причому розмір, його дорівнює будь-якому, обраному з ряду стандартних розмірів дитячого, або жіночого, або чоловічого взуття Запропонований абсорбуючий ГІГІЄНІЧНИЙ вкладиш найбільше доцільно використовувати в замкнутому обсязі взуття для поглинання з заданою швидкістю ендогенної вологи стопи, яка знаходиться в пароподібному і краплинному стані, що забезпечить стопі необхідний рівень комфортності без пересушування і перезволоження Оригінальність запропонованого рішення полягає в тому, що комфортність нозі забезпечує здатність вкладиша поглинати вологу яка надходить як від стопи, так і від підошви, тому що використовувані для верхнього і нижнього шарів матеріали мембранного типу розташовують так, щоб вони були проникними в напрямку середнього абсорбуючого шару Крім того, перебування такого вкладиша у взутті якийсь час після ходіння по снігу чи по калюжах, збирає залишки вологи з внутрішньої сторони підошви, висушуючи взуття, що усуває виникнення неприємного запаху і продовжує термін його служби Товщина як верхнього, так і нижнього шару вкладиша складає не більш 0,5мм Верхній шар вкладиша має зовні тонку м'яку поверхню (однобічну провідність і необхідний коефіцієнт проникності матеріалу забезпечує з'єднана з ним тонка мембрана типу GORE-TEX) і призначений для створення комфортних умов ПІДОШВІ стопи Верхній шар забезпечує проникнення випарів до середнього шару, що містить абсорбуючий матеріал, і високу теплову провідність від середнього шару до стопи Нижній шар може бути виготовлений із грубої тканини Для зручності виготовлення нижній і верхній шари виконують з одного і того ж мембранного матеріалу, що уніфікує виробництво, оскільки один і той же вкладиш у залежності від його розміщення у взутті може служити і для правої і для лівої ноги Для зручності використання абсорбуючий ГІГІЄНІЧНИЙ вкладиш може мати засоби для закріплення його у взутті, виконані, наприклад, у вигляді крилець, смуг, нижнього клейового шару, нанесеного на зовнішню поверхню нижнього непроникного для вологи шару Клейовий шар може бути нанесений смугою, симетричною подовжній осі, або смугою, яка повторює конфігурацію вкладиша, або у вигляді будь-якого замкнутого контуру, або у вигляді довільно розташованих смуг чи точок і захищений легко відокремлюваним захисним шаром На нижню поверхню вкладиша (у варіанті виконання його для одноразового використання) можливе нанесення речовини, що сама клеїться, для закріплення на основній устілці взуття, для того щоб при надяганні, наприклад, черевика вкладиш не сповзав у його носову частину Ширина вкладиша не має суттєвого значення, тому що при притисненні стопою бічні його частини, а також кути п'яткової частини прилягають до бічних стінок взуття і не заважають при ходьбі через малу товщину Користувач може сам підігнати вкладиш під потрібний розмір, зменшивши його довжину з боку п'яткової чи носової частини На крильця і смуги також може бути нанесений клейовий шар як на одну, так і на обидві їх сторони у вигляді суцільного шару або у вигляді смуг чи крапок, і постачений захисним легко відокремлюваним запобіжним шаром В цьому випадку вкладиш може закріплюватися як до основної штатної устілки взуття, так і до додаткової устілки, спеціально зробленої для її багаторазового використання у взутті і закріплення на ній вкладишів Можуть також використовуватись ІНШІ додаткові устілки, які за своєю будовою дозволяють закріплення вкладишів У найпоширенішому варіанті як клей для клейового шару використовують термоплавкий клей, що склеює при натисненні, який вибирають із групи, що складається з блок - сополімерів стирол бутадієн -стиролу, стирол - ізопрен - стиролу, стирол - етиленпропилен - стиролу Для окремих випадків виконання для верхньо 1412 го шару можуть бути використані повністю проникні для вологи матеріали, такі, як ткані чи неткані матеріали з натуральних, наприклад, бавовняних і/або синтетичних волокон, наприклад з об'ємного довговолоконного нетканого матеріалу, такого як синтепон Волоконні неткані матеріали, можуть містити бікомпонентні волокна, такі, наприклад, як волокна з поліетиленовою оболонкою і поліефірною серединою, і/або волокна з матеріалу, обраного з ряду віскоза, поліефір, поліетилен, поліпропілен, або поліефір та будь-яке їхнє сполучення Для нижнього шару ГІГІЄНІЧНОГО вкладиша в окремих випадках можуть бути використані повністю непроникні для вологи матеріали, такі, як, наприклад, поліуретанова плівка Як абсорбуючий компонент використовують пдрогелеутворювальний матеріал Прикладами придатних гідрофільних волокнистих матеріалів можуть бути пдрофілізовані гідрофобні волокна Вони включають оброблені поверхнево-активною речовиною чи оброблені кремнієм термопластичні волокна, отримані, наприклад, з полюлефінов, таких як поліетилен чи поліпропілен, поліакрилів, поліамідів, полістиролів, поліуретанів і ним подібних Целюлозні волокна кращі для використання як гідрофільний волокнистий матеріал в поглинаючих структурах із причин доступності і вартості Найбільш кращими є волокна деревної маси, що відносяться до "повітряної повсті" ІНШИМИ целюлозними волокнистими матеріалами, що можуть бути корисні в деяких поглинаючих структурах, є ХІМІЧНО жорсткі целюлозні волокна Кращими ХІМІЧНО жорсткими целюлозними волокнами є жорсткі, скручені, перевиті целюлозні волокна, які можна одержати шляхом внутрішнього поперечного зв'язування целюлозних волокон за допомогою поперечно зв'язувального агента Може бути, також, використаний пінистий полімерний матеріал, що містить гідрофільні структури з відкритими осередками Абсорбуючий ГІГІЄНІЧНИЙ вкладиш може бути виконаний багатошаровим Для комплексного впливу він може містити дезодоруючий або нейтралізуючий запах, або лікувальний агент, яким може бути просочений додатковий непроникний для вологи шар, або будь-який з основних шарів, або всі шари разом Шари можуть бути просочені цілком чи частково у виді окремих зон Дезодоруюча або нейтралізуюча запах, або лікувальна речовина може бути нанесена на проникний верхній шар у вигляді композиції, що має властивість перешкоджати проникненню вологи в абсорбуючий шар Абсорбуючий ГІГІЄНІЧНИЙ вкладиш може бути виконаний одноразовим або для тривалої носки Елементи вкладиша можуть бути з'єднані один з одним будь-яким відомим способом (склеюванням, зварюванням, зшиванням і т д ) Нижче наводяться деякі схематичні варіанти пристрою абсорбуючих ГІГІЄНІЧНИХ вкладишів На фіг 1 варіант тришарового виконання вкладиша за формою, що відповідає анатомічній будові стопи 8 На фіг 2 показаний варіант виконання вкладиша за формою, що відповідає анатомічній будові стопи - вид зверху На фіг 3 - варіант чотирьохшарового виконання вкладиша, при якому верхній шар просочений дезодоруючим або нейтралізуючим запах агентом, або лікарською речовиною На фіг 4 - варіант чотирьохшарового виконання вкладиша,при якому верхній шар просочений дезодоруючим або нейтралізуючим запах агентом, або лікарською речовиною з абсорбуючим шаром, виконаним у вигляді смуги На фіг 5 представлений варіант тришарового виконання вкладиша у вигляді смуги На фіг 6 - варіант виконання вкладиша у вигляді смуги, вид зверху На фіг 7 показаний тришаровий варіант виконання вкладиша за формою, що відповідає анатомічній будові стопи з абсорбуючим шаром, виконаним у вигляді смуги На фіг 8 - варіант тришарового виконання вкладиша за формою, що відповідає анатомічній будові стопи з абсорбуючим шаром, виконаним у вигляді смуги - вид зверху Абсорбуючий ГІГІЄНІЧНИЙ вкладиш, включає, щонайменше, один проникний для вологи, хоча б в одному напрямку верхній шар 1, щонайменше, один непроникний для вологи, хоча б в одному напрямку, нижній шар 2 і абсорбуючу серцевину З, розташовану між зазначеними верхнім 1 і нижнім 2 шарами Вкладиш виконаний за формою, що відповідає анатомічній будови стопи 4 або у вигляді прямої смуги 5, а розмір, його дорівнює будьякому, обраному з ряду стандартних розмірів дитячого або жіночого, або чоловічого взуття Абсорбуючий ГІГІЄНІЧНИЙ вкладиш має засіб для закріплення його у взутті 6, виконаний у вигляді крилець або смуг, на які нанесений клейовий шар 7 у вигляді окремих смуг чи крапок Він може мати додатковий верхній шар 8, просочений дезодоруючим або нейтралізуючим запах агентом, або лікарською речовиною ГІГІЄНІЧНИЙ вкладиш вставляють у закрите взуття Під час ходьби при зіткненні взуття з поверхнею землі стопа давить на верхній проникний шар 1 і виділюваний стопою піт проникає в абсорбуючий шар 3 Через нижній шар 2 ГІГІЄНІЧНОГО вкладиша конденсат і волога, що попадає у взуття ззовні, також проникає в абсорбуючий шар 3 При ПІДЙОМІ ноги тиск на вкладиш слабшає, забезпечуючи циркуляцію повітря Таким чином, проста і недорога конструкція вкладиша забезпечує підвищення ефективності використання абсорбційних властивостей матеріалів за рахунок усереднення вологості по всьому обсязі вкладиша Завдяки використанню запропонованого вкладиша досягається поліпшення експлуатаційних властивостей взуття та підвищення ступеню його комфортності, які виражаються в суттєвому зниженні рівня вологості у взутті Присутність запропонованого вкладишу призводить до збереження теплоізоляційних властивостей взуття, що знижує імовірність простудних і грибкових захворювань Крім того, досягнута можливість досить швидкого сушіння взуття і збільшення її ДОВГОВІЧНОСТІ 1412 10 ФПГ- 1 ФІГ. 4 ФПГ. 5 ФІГ. 2 ФІГ. 6 ФІГ. З 11 1412 12 ФІГ. 7 ФІГ. 8 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
