Ємкість з кріпленням проміж контейнером і ніжкою

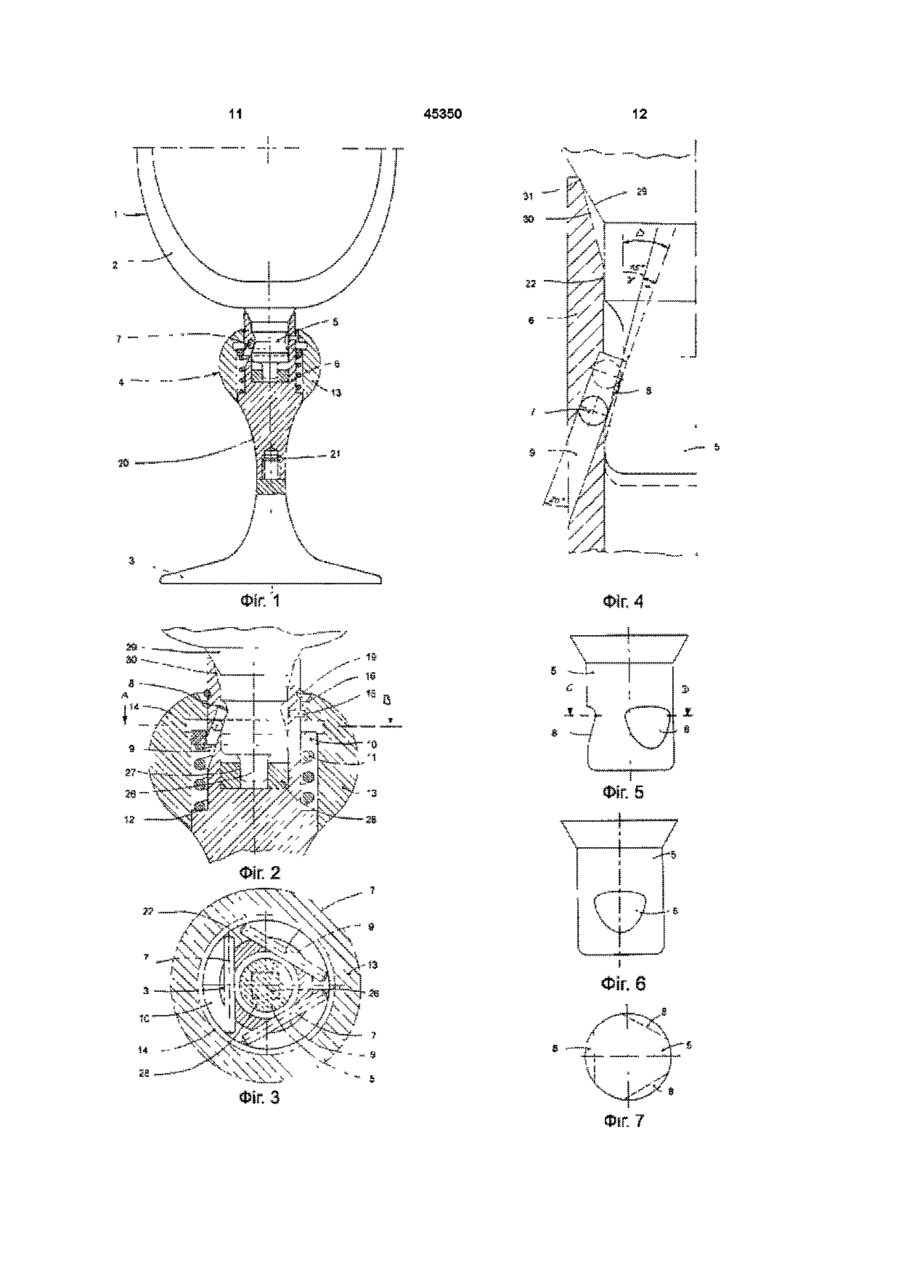

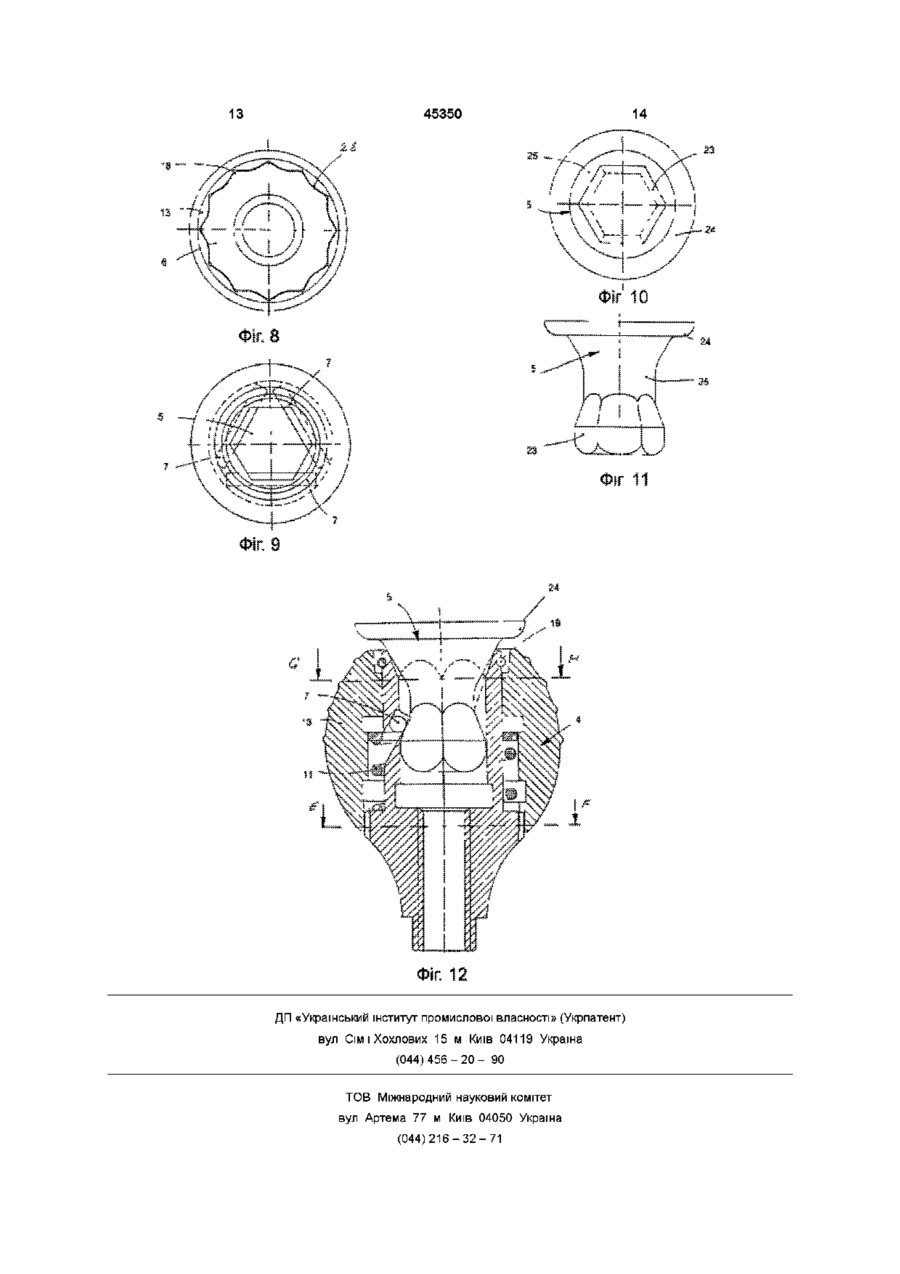

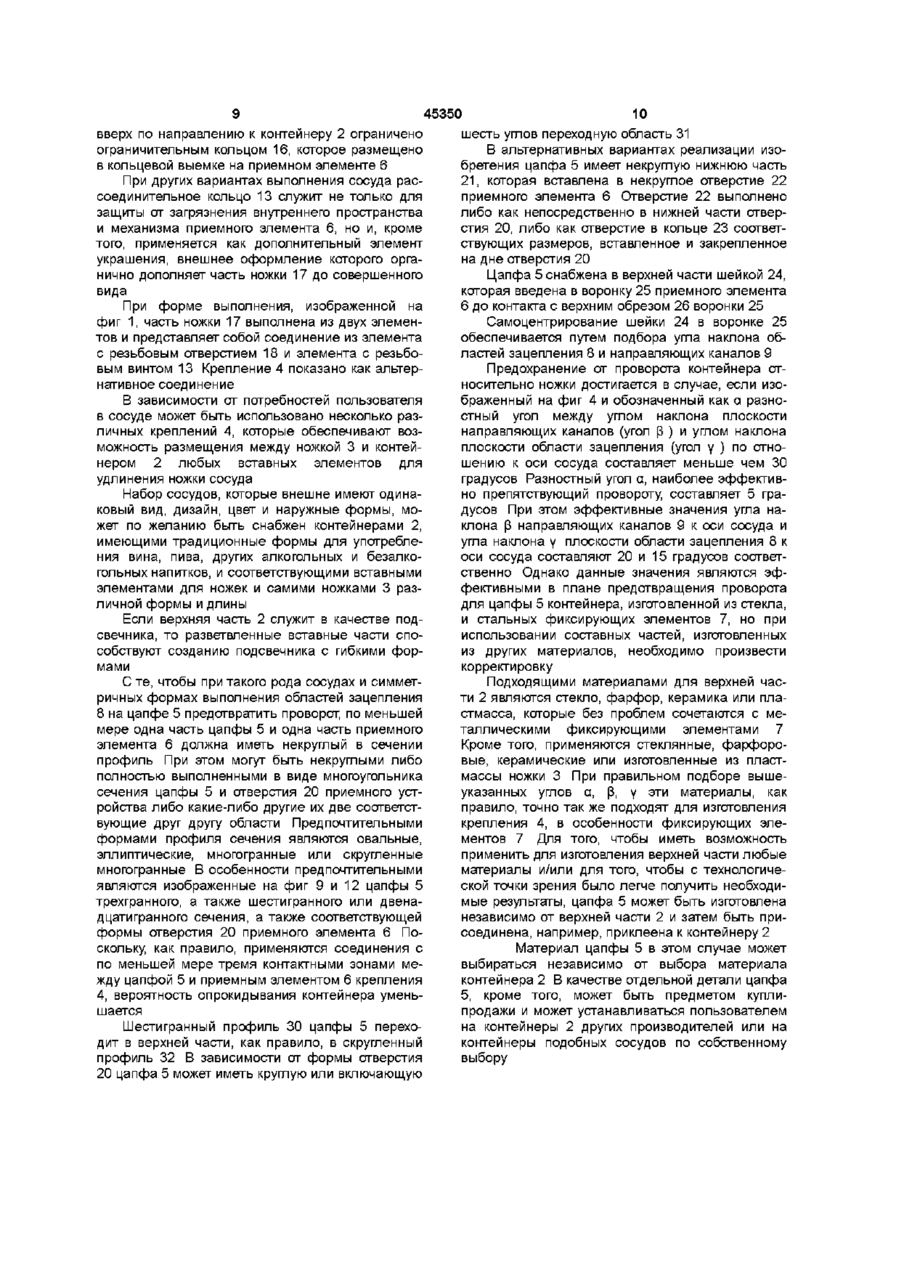

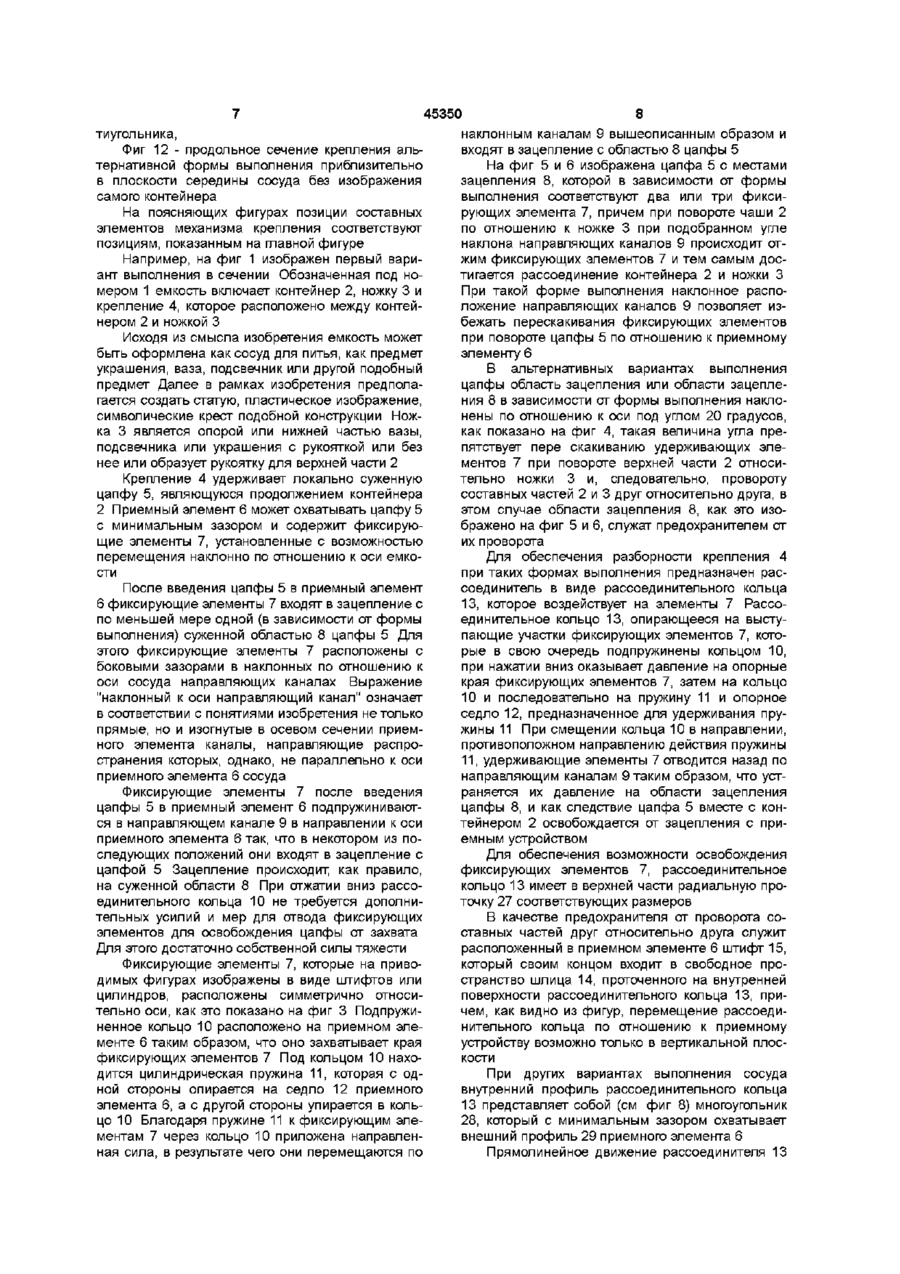

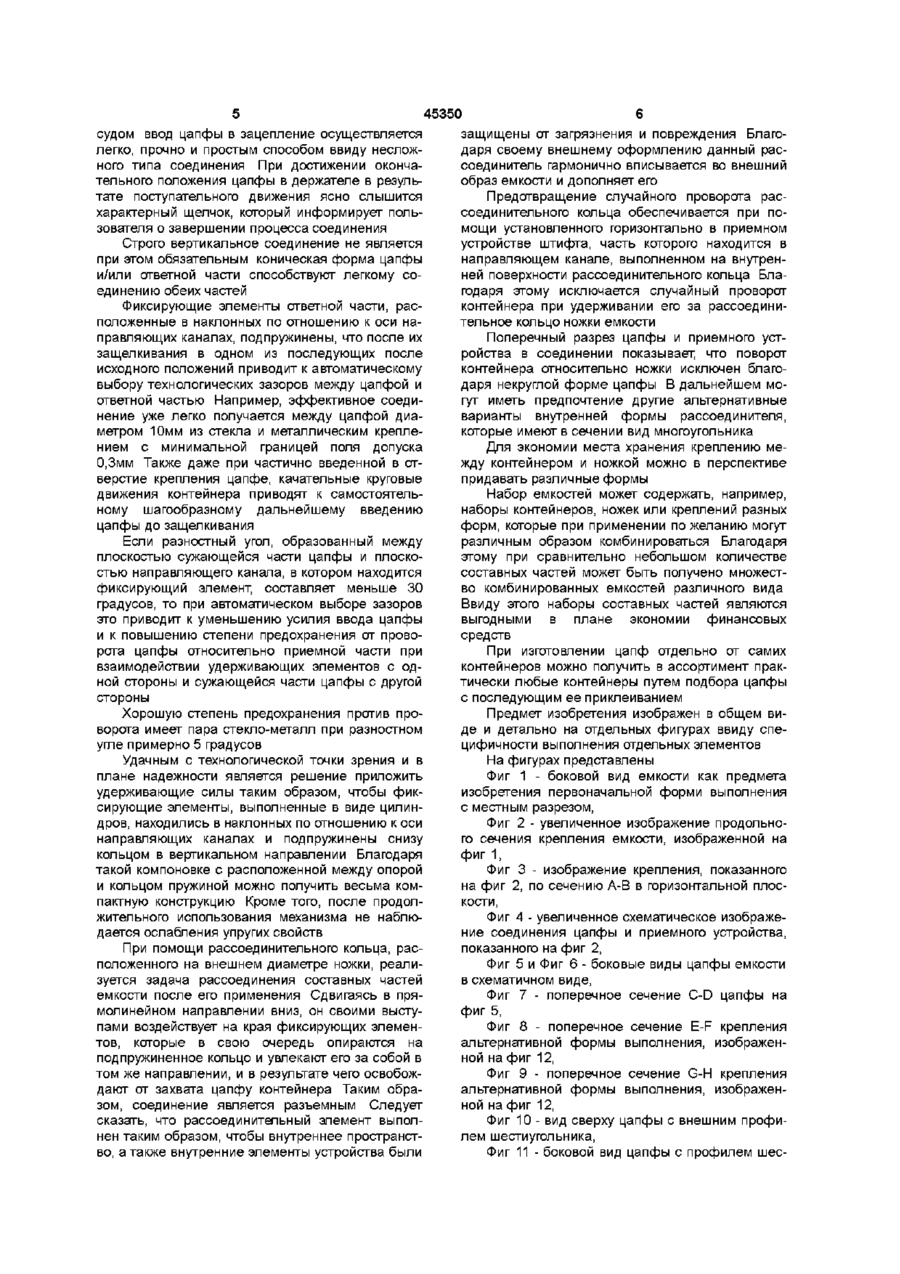

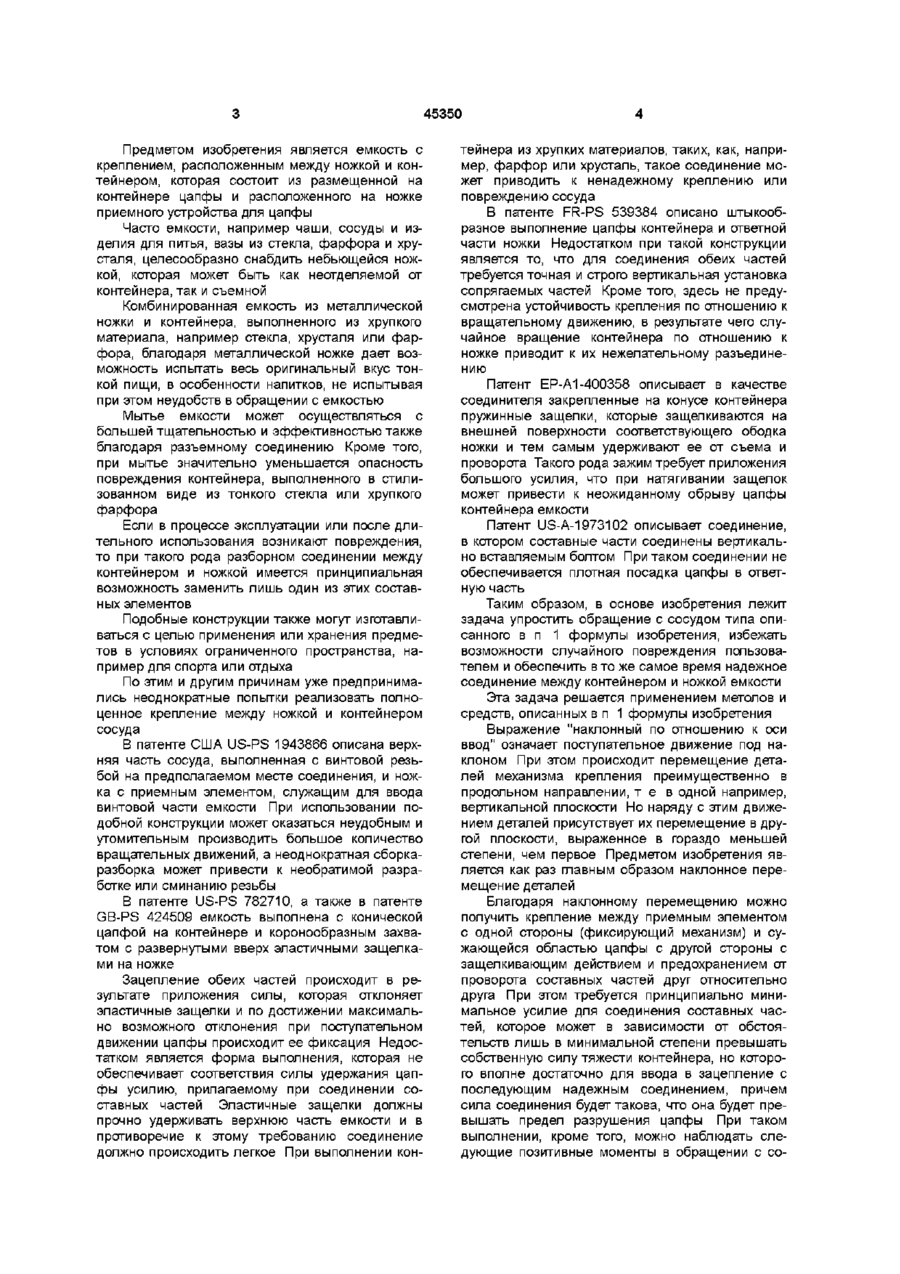

1 Сосуд с креплением между контейнером и ножкой, который состоит из расположенной на контейнере по крайней мере локально сужающейся цапфы и расположенного на ножке приемного элемента, отличающийся тем, что приемный элемент 6 содержит наклонные к его оси фиксирующие элементы 7, которые по мере ввода цапфы 5 в приемный элемент 6 входят в зацепление с по меньшей мере одной областью зацепления 8, причем фиксирующие элементы 7 перемещаются в наклонных к оси сосуда направляющих каналах 9 и защелкиваются на цапфе 5 по мере ввода в одном из положений вдоль оси 2 Сосуд по п 1, отличающийся тем, что разностный угол а между углом р наклона области зацепления 8 и углом наклона у направляющих каналов 9, в которых находятся фиксирующие элементы 7, меньше 30 градусов 3 Сосуд по п 2, отличающийся тем, что разностный угол а между углом р наклона области зацепления 8 и углом наклона у направляющих каналов 9, в которых находятся фиксирующие элементы 7, равен 5 градусам 4 Сосуд по любому из предыдущих пунктов, отличающийся тем, что фиксирующие элементы 7 выполнены в виде цилиндров и их края опираются на подпружиненное кольцо 10, и соответственно подпружинены 5 Сосуд по п 4, отличающийся тем, что прием ный элемент 6 содержит рассоединительное кольцо 13, которое опирается на фиксирующие элементы 7, которые в свою очередь лежат на опорном кольце 10, причем сдвиг вниз рассоединительного кольца 13 приводит к отводу фиксирующих элементов 7 по наклонным направляющим каналам 9 6 Сосуд по п 5, отличающийся тем, что рассоединительное кольцо 13 снабжено предохранителем от проворота, который состоит из вертикальной проточки 14 на рассоединительном кольце 13 и штифта 15, закрепленного в горизонтальном положении одной стороной в верхней части приемного элемента 6, и входящего другой стороной в вертикальную проточку 14 7 Сосуд по любому из предыдущих пунктов, отличающийся тем, что по меньшей мере одна область цапфы 5 и соответственно приемного элемента 6 имеет некруглый профиль сечения 8 Сосуд по любому из предыдущих пунктов, отличающийся тем, что некруглая область цапфы и приемного устройства имеют в сечении овальную, эллиптическую, многогранную или скругленную многогранную форму 9 Сосуд по любому из предыдущих пунктов, отличающийся тем, что нижняя часть цапфы 5 является некруглой и отверстие 22 приемного элемента 6 также является некруглым и что форма нижней части 21 цапфы 5 соответствует форме отверстия 22 10 Сосуд по любому из предыдущих пунктов, отличающийся тем, что цапфа 5 сужена в областях зацепления 8, количество которых соответствует количеству фиксирующих элементов 7 11 Сосуд по любому из предыдущих пунктов, отличающийся тем, что контейнер 2, крепление 4 и/или ножка 3 выполнены из стекла, фарфора, хрусталя, керамики, пластмассы и/или металла 12 Сосуд по любому из предыдущих пунктов, отличающийся тем, что между контейнером 2 и ножкой 3 расположены крепления 4 для размещения вставных элементов О о ю ГО ю 45350 Предметом изобретения является емкость с креплением, расположенным между ножкой и контейнером, которая состоит из размещенной на контейнере цапфы и расположенного на ножке приемного устройства для цапфы Часто емкости, например чаши, сосуды и изделия для питья, вазы из стекла, фарфора и хрусталя, целесообразно снабдить небьющейся ножкой, которая может быть как неотделяемой от контейнера, так и съемной Комбинированная емкость из металлической ножки и контейнера, выполненного из хрупкого материала, например стекла, хрусталя или фарфора, благодаря металлической ножке дает возможность испытать весь оригинальный вкус тонкой пищи, в особенности напитков, не испытывая при этом неудобств в обращении с емкостью Мытье емкости может осуществляться с большей тщательностью и эффективностью также благодаря разъемному соединению Кроме того, при мытье значительно уменьшается опасность повреждения контейнера, выполненного в стилизованном виде из тонкого стекла или хрупкого фарфора Если в процессе эксплуатации или после длительного использования возникают повреждения, то при такого рода разборном соединении между контейнером и ножкой имеется принципиальная возможность заменить лишь один из этих составных элементов Подобные конструкции также могут изготавливаться с целью применения или хранения предметов в условиях ограниченного пространства, например для спорта или отдыха По этим и другим причинам уже предпринимались неоднократные попытки реализовать полноценное крепление между ножкой и контейнером сосуда В патенте США US-PS 1943866 описана верхняя часть сосуда, выполненная с винтовой резьбой на предполагаемом месте соединения, и ножка с приемным элементом, служащим для ввода винтовой части емкости При использовании подобной конструкции может оказаться неудобным и утомительным производить большое количество вращательных движений, а неоднократная сборкаразборка может привести к необратимой разработке или сминанию резьбы В патенте US-PS 782710, а также в патенте GB-PS 424509 емкость выполнена с конической цапфой на контейнере и коронообразным захватом с развернутыми вверх эластичными защелками на ножке Зацепление обеих частей происходит в результате приложения силы, которая отклоняет эластичные защелки и по достижении максимально возможного отклонения при поступательном движении цапфы происходит ее фиксация Недостатком является форма выполнения, которая не обеспечивает соответствия силы удержания цапфы усилию, прилагаемому при соединении составных частей Эластичные защелки должны прочно удерживать верхнюю часть емкости и в противоречие к этому требованию соединение должно происходить легкое При выполнении кон тейнера из хрупких материалов, таких, как, например, фарфор или хрусталь, такое соединение может приводить к ненадежному креплению или повреждению сосуда В патенте FR-PS 539384 описано штыкообразное выполнение цапфы контейнера и ответной части ножки Недостатком при такой конструкции является то, что для соединения обеих частей требуется точная и строго вертикальная установка сопрягаемых частей Кроме того, здесь не предусмотрена устойчивость крепления по отношению к вращательному движению, в результате чего случайное вращение контейнера по отношению к ножке приводит к их нежелательному разъединению Патент ЕР-А1-400358 описывает в качестве соединителя закрепленные на конусе контейнера пружинные защелки, которые защелкиваются на внешней поверхности соответствующего ободка ножки и тем самым удерживают ее от съема и проворота Такого рода зажим требует приложения большого усилия, что при натягивании защелок может привести к неожиданному обрыву цапфы контейнера емкости Патент US-A-1973102 описывает соединение, в котором составные части соединены вертикально вставляемым болтом При таком соединении не обеспечивается плотная посадка цапфы в ответную часть Таким образом, в основе изобретения лежит задача упростить обращение с сосудом типа описанного в п 1 формулы изобретения, избежать возможности случайного повреждения пользователем и обеспечить в то же самое время надежное соединение между контейнером и ножкой емкости Эта задача решается применением метолов и средств, описанных в п 1 формулы изобретения Выражение "наклонный по отношению к оси ввод" означает поступательное движение под наклоном При этом происходит перемещение деталей механизма крепления преимущественно в продольном направлении, т е в одной например, вертикальной плоскости Но наряду с этим движением деталей присутствует их перемещение в другой плоскости, выраженное в гораздо меньшей степени, чем первое Предметом изобретения является как раз главным образом наклонное перемещение деталей Благодаря наклонному перемещению можно получить крепление между приемным элементом с одной стороны (фиксирующий механизм) и сужающейся областью цапфы с другой стороны с защелкивающим действием и предохранением от проворота составных частей друг относительно друга При этом требуется принципиально минимальное усилие для соединения составных частей, которое может в зависимости от обстоятельств лишь в минимальной степени превышать собственную силу тяжести контейнера, но которого вполне достаточно для ввода в зацепление с последующим надежным соединением, причем сила соединения будет такова, что она будет превышать предел разрушения цапфы При таком выполнении, кроме того, можно наблюдать следующие позитивные моменты в обращении с со 45350 защищены от загрязнения и повреждения Благодаря своему внешнему оформлению данный рассоединитель гармонично вписывается во внешний образ емкости и дополняет его Предотвращение случайного проворота рассоединительного кольца обеспечивается при помощи установленного горизонтально в приемном устройстве штифта, часть которого находится в направляющем канале, выполненном на внутренней поверхности рассоединительного кольца Благодаря этому исключается случайный проворот контейнера при удерживании его за рассоединительное кольцо ножки емкости Поперечный разрез цапфы и приемного устройства в соединении показывает, чтоповорот контейнера относительно ножки исключен благодаря некруглой форме цапфы В дальнейшем могут иметь предпочтение другие альтернативные варианты внутренней формы рассоединителя, которые имеют в сечении вид многоугольника Для экономии места хранения креплению между контейнером и ножкой можно в перспективе придавать различные формы Набор емкостей может содержать, например, наборы контейнеров, ножек или креплений разных форм, которые при применении по желанию могут различным образом комбинироваться Благодаря Если разностный угол, образованный между этому при сравнительно небольшом количестве плоскостью сужающейся части цапфы и плоскосоставных частей может быть получено множестстью направляющего канала, в котором находится во комбинированных емкостей различного вида фиксирующий элемент, составляет меньше 30 Ввиду этого наборы составных частей являются градусов, то при автоматическом выборе зазоров выгодными в плане экономии финансовых это приводит к уменьшению усилия ввода цапфы средств и к повышению степени предохранения от проворота цапфы относительно приемной части при При изготовлении цапф отдельно от самих взаимодействии удерживающих элементов с одконтейнеров можно получить в ассортимент пракной стороны и сужающейся части цапфы с другой тически любые контейнеры путем подбора цапфы стороны с последующим ее приклеиванием Хорошую степень предохранения против проПредмет изобретения изображен в общем виворота имеет пара стекло-металл при разностном де и детально на отдельных фигурах ввиду спеугле примерно 5 градусов цифичности выполнения отдельных элементов Удачным с технологической точки зрения и в На фигурах представлены плане надежности является решение приложить Фиг 1 - боковой вид емкости как предмета удерживающие силы таким образом, чтобы фикизобретения первоначальной форми выполнения сирующие элементы, выполненные в виде цилинс местным разрезом, дров, находились в наклонных по отношению к оси Фиг 2 - увеличенное изображение продольнонаправляющих каналах и подпружинены снизу го сечения крепления емкости, изображенной на кольцом в вертикальном направлении Благодаря фиг 1, такой компоновке с расположенной между опорой Фиг 3 - изображение крепления, показанного и кольцом пружиной можно получить весьма комна фиг 2, по сечению А-В в горизонтальной плоспактную конструкцию Кроме того, после продолкости, жительного использования механизма не наблюФиг 4 - увеличенное схематическое изображедается ослабления упругих свойств ние соединения цапфы и приемного устройства, показанного на фиг 2, При помощи рассоединительного кольца, расположенного на внешнем диаметре ножки, реалиФиг 5 и Фиг 6 - боковые виды цапфы емкости зуется задача рассоединения составных частей в схематичном виде, емкости после его применения Сдвигаясь в пряФиг 7 - поперечное сечение C-D цапфы на молинейном направлении вниз, он своими выстуфиг 5, пами воздействует на края фиксирующих элеменФиг 8 - поперечное сечение E-F крепления тов, которые в свою очередь опираются на альтернативной формы выполнения, изображенподпружиненное кольцо и увлекают его за собой в ной на фиг 12, том же направлении, и в результате чего освобожФиг 9 - поперечное сечение G-H крепления дают от захвата цапфу контейнера Таким обраальтернативной формы выполнения, изображензом, соединение является разъемным Следует ной на фиг 12, сказать, что рассоединительный элемент выполФиг 10 - вид сверху цапфы с внешним профинен таким образом, чтобы внутреннее пространстлем шестиугольника, во, а также внутренние элементы устройства были Фиг 11 - боковой вид цапфы с профилем шеесудом ввод цапфы в зацепление осуществляется легко, прочно и простым способом ввиду несложного типа соединения При достижении окончательного положения цапфы в держателе в результате поступательного движения ясно слышится характерный щелчок, который информирует пользователя о завершении процесса соединения Строго вертикальное соединение не является при этом обязательным коническая форма цапфы и/или ответной части способствуют легкому соединению обеих частей Фиксирующие элементы ответной части, расположенные в наклонных по отношению к оси направляющих каналах, подпружинены, что после их защелкивания в одном из последующих после исходного положений приводит к автоматическому выбору технологических зазоров между цапфой и ответной частью Например, эффективное соединение уже легко получается между цапфой диаметром 10мм из стекла и металлическим креплением с минимальной границей поля допуска 0,3мм Также даже при частично введенной в отверстие крепления цапфе, качательные круговые движения контейнера приводят к самостоятельному шагообразному дальнейшему введению цапфы до защелкивания 45350 8 наклонным каналам 9 вышеописанным образом и тиугольника, входят в зацепление с областью 8 цапфы 5 Фиг 12 - продольное сечение крепления альНа фиг 5 и 6 изображена цапфа 5 с местами тернативной формы выполнения приблизительно зацепления 8, которой в зависимости от формы в плоскости середины сосуда без изображения выполнения соответствуют два или три фиксисамого контейнера рующих элемента 7, причем при повороте чаши 2 На поясняющих фигурах позиции составных по отношению к ножке 3 при подобранном угле элементов механизма крепления соответствуют наклона направляющих каналов 9 происходит отпозициям, показанным на главной фигуре жим фиксирующих элементов 7 и тем самым досНапример, на фиг 1 изображен первый варитигается рассоединение контейнера 2 и ножки 3 ант выполнения в сечении Обозначенная под ноПри такой форме выполнения наклонное распомером 1 емкость включает контейнер 2, ножку 3 и ложение направляющих каналов 9 позволяет изкрепление 4, которое расположено между контейбежать перескакивания фиксирующих элементов нером 2 и ножкой 3 при повороте цапфы 5 по отношению к приемному Исходя из смысла изобретения емкость может элементу 6 быть оформлена как сосуд для питья, как предмет украшения, ваза, подсвечник или другой подобный В альтернативных вариантах выполнения предмет Далее в рамках изобретения предполацапфы область зацепления или области зацеплегается создать статую, пластическое изображение, ния 8 в зависимости от формы выполнения наклосимволические крест подобной конструкции Ножнены по отношению к оси под углом 20 градусов, ка 3 является опорой или нижней частью вазы, как показано на фиг 4, такая величина угла преподсвечника или украшения с рукояткой или без пятствует пере скакиванию удерживающих эленее или образует рукоятку для верхней части 2 ментов 7 при повороте верхней части 2 относительно ножки 3 и, следовательно, провороту Крепление 4 удерживает локально суженную составных частей 2 и 3 друг относительно друга, в цапфу 5, являющуюся продолжением контейнера этом случае области зацепления 8, как это изо2 Приемный элемент 6 может охватывать цапфу 5 бражено на фиг 5 и 6, служат предохранителем от с минимальным зазором и содержит фиксируюих проворота щие элементы 7, установленные с возможностью перемещения наклонно по отношению к оси емкоДля обеспечения разборности крепления 4 сти при таких формах выполнения предназначен рассоединитель в виде рассоединительного кольца После введения цапфы 5 в приемный элемент 13, которое воздействует на элементы 7 Рассо6 фиксирующие элементы 7 входят в зацепление с единительное кольцо 13, опирающееся на выступо меньшей мере одной (в зависимости от формы пающие участки фиксирующих элементов 7, котовыполнения) суженной областью 8 цапфы 5 Для рые в свою очередь подпружинены кольцом 10, этого фиксирующие элементы 7 расположены с при нажатии вниз оказывает давление на опорные боковыми зазорами в наклонных по отношению к края фиксирующих элементов 7, затем на кольцо оси сосуда направляющих каналах Выражение 10 и последовательно на пружину 11 и опорное "наклонный к оси направляющий канал" означает седло 12, предназначенное для удерживания прув соответствии с понятиями изобретения не только жины 11 При смещении кольца 10 в направлении, прямые, но и изогнутые в осевом сечении приемпротивоположном направлению действия пружины ного элемента каналы, направляющие распро11, удерживающие элементы 7 отводится назад по странения которых, однако, не параллельно к оси направляющим каналам Этаким образом, что устприемного элемента 6 сосуда раняется их давление на области зацепления Фиксирующие элементы 7 после введения цапфы 8, и как следствие цапфа 5 вместе с концапфы 5 в приемный элемент 6 подпружиниваюттейнером 2 освобождается от зацепления с прися в направляющем канале 9 в направлении к оси емным устройством приемного элемента 6 так, что в некотором из последующих положений они входят в зацепление с цапфой 5 Зацепление происходит, как правило, на суженной области 8 При отжатии вниз рассоединительного кольца 10 не требуется дополнительных усилий и мер для отвода фиксирующих элементов для освобождения цапфы от захвата Для этого достаточно собственной силы тяжести Фиксирующие элементы 7, которые на приводимых фигурах изображены в виде штифтов или цилиндров, расположены симметрично относительно оси, как это показано на фиг 3 Подпружиненное кольцо 10 расположено на приемном элементе 6 таким образом, что оно захватывает края фиксирующих элементов 7 Под кольцом 10 находится цилиндрическая пружина 11, которая с одной стороны опирается на седло 12 приемного элемента 6, а с другой стороны упирается в кольцо 10 Благодаря пружине 11 к фиксирующим элементам 7 через кольцо 10 приложена направленная сила, в результате чего они перемещаются по Для обеспечения возможности освобождения фиксирующих элементов 7, рассоединительное кольцо 13 имеет в верхней части радиальную проточку 27 соответствующих размеров В качестве предохранителя от проворота составных частей друг относительно друга служит расположенный в приемном элементе 6 штифт 15, который своим концом входит в свободное пространство шлица 14, проточенного на внутренней поверхности рассоединительного кольца 13, причем, как видно из фигур, перемещение рассоединительного кольца по отношению к приемному устройству возможно только в вертикальной плоскости При других вариантах выполнения сосуда внутренний профиль рассоединительного кольца 13 представляет собой (см фиг 8) многоугольник 28, который с минимальным зазором охватывает внешний профиль 29 приемного элемента 6 Прямолинейное движение рассоединителя 13 45350 10 вверх по направлению к контейнеру 2 ограничено шесть углов переходную область 31 ограничительным кольцом 16, которое размещено В альтернативных вариантах реализации изов кольцевой выемке на приемном элементе 6 бретения цапфа 5 имеет некруглую нижнюю часть 21, которая вставлена в некруглое отверстие 22 При других вариантах выполнения сосуда расприемного элемента 6 Отверстие 22 выполнено соединительное кольцо 13 служит не только для либо как непосредственно в нижней части отверзащиты от загрязнения внутреннего пространства стия 20, либо как отверстие в кольце 23 соответи механизма приемного элемента 6, но и, кроме ствующих размеров, вставленное и закрепленное того, применяется как дополнительный элемент на дне отверстия 20 украшения, внешнее оформление которого органично дополняет часть ножки 17 до совершенного Цапфа 5 снабжена в верхней части шейкой 24, вида которая введена в воронку 25 приемного элемента 6 до контакта с верхним обрезом 26 воронки 25 При форме выполнения, изображенной на фиг 1, часть ножки 17 выполнена из двух элеменСамоцентрирование шейки 24 в воронке 25 тов и представляет собой соединение из элемента обеспечивается путем подбора угла наклона обс резьбовым отверстием 18 и элемента с резьболастей зацепления 8 и направляющих каналов 9 вым винтом 13 Крепление 4 показано как альтерПредохранение от проворота контейнера отнативное соединение носительно ножки достигается в случае, если изображенный на фиг 4 и обозначенный как а разноВ зависимости от потребностей пользователя стный угол между углом наклона плоскости в сосуде может быть использовано несколько разнаправляющих каналов (угол [3 ) и углом наклона личных креплений 4, которые обеспечивают возплоскости области зацепления (угол у ) по отноможность размещения между ножкой 3 и контейшению к оси сосуда составляет меньше чем 30 нером 2 любых вставных элементов для градусов Разностный угол а, наиболее эффективудлинения ножки сосуда но препятствующий провороту составляет 5 граНабор сосудов, которые внешне имеют одинадусов При этом эффективные значения угла наковый вид, дизайн, цвет и наружные формы, моклона [3 направляющих каналов 9 к оси сосуда и жет по желанию быть снабжен контейнерами 2, угла наклона у плоскости области зацепления 8 к имеющими традиционные формы для употреблеоси сосуда составляют 20 и 15 градусов соответния вина, пива, других алкогольных и безалкоственно Однако данные значения являются эфгольных напитков, и соответствующими вставными фективными в плане предотвращения проворота элементами для ножек и самими ножками 3 раздля цапфы 5 контейнера, изготовленной из стекла, личной формы и длины и стальных фиксирующих элементов 7, но при Если верхняя часть 2 служит в качестве подиспользовании составных частей, изготовленных свечника, то разветвленные вставные части споиз других материалов, необходимо произвести собствуют созданию подсвечника с гибкими форкорректировку мами С те, чтобы при такого рода сосудах и симметричных формах выполнения областей зацепления 8 на цапфе 5 предотвратить проворот, по меньшей мере одна часть цапфы 5 и одна часть приемного элемента 6 должна иметь некруглый в сечении профиль При этом могут быть некруглыми либо полностью выполненными в виде многоугольника сечения цапфы 5 и отверстия 20 приемного устройства либо какие-либо другие их две соответствующие друг другу области Предпочтительными формами профиля сечения являются овальные, эллиптические, многогранные или скругленные многогранные В особенности предпочтительными являются изображенные на фиг 9 и 12 цапфы 5 трехгранного, а также шестигранного или двенадцатигранного сечения, а также соответствующей формы отверстия 20 приемного элемента 6 Поскольку как правило, применяются соединения с по меньшей мере тремя контактными зонами между цапфой 5 и приемным элементом 6 крепления 4, вероятность опрокидывания контейнера уменьшается Шестигранный профиль 30 цапфы 5 переходит в верхней части, как правило, в скругленный профиль 32 В зависимости от формы отверстия 20 цапфа 5 может иметь круглую или включающую Подходящими материалами для верхней части 2 являются стекло, фарфор, керамика или пластмасса, которые без проблем сочетаются с металлическими фиксирующими элементами 7 Кроме того, применяются стеклянные, фарфоровые, керамические или изготовленные из пластмассы ножки 3 При правильном подборе вышеуказанных углов а, [3, у э т и материалы, как правило, точно так же подходят для изготовления крепления 4, в особенности фиксирующих элементов 7 Для того, чтобы иметь возможность применить для изготовления верхней части любые материалы и/или для того, чтобы с технологической точки зрения было легче получить необходимые результаты, цапфа 5 может быть изготовлена независимо от верхней части 2 и затем быть присоединена, например, приклеена к контейнеру 2 Материал цапфы 5 в этом случае может выбираться независимо от выбора материала контейнера 2 В качестве отдельной детали цапфа 5, кроме того, может быть предметом куплипродажи и может устанавливаться пользователем на контейнеры 2 других производителей или на контейнеры подобных сосудов по собственному выбору 11 45350 12 13 45350 ДП «Український інститут промислової власності» (Укрпатент) вул СІМІХОХЛОВИХ 15 м Київ 04119 Україна (044)456-20- 90 ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)216-32-71 14 15 45350 16
