Пристрій для акустоелектричної терапії і косметології

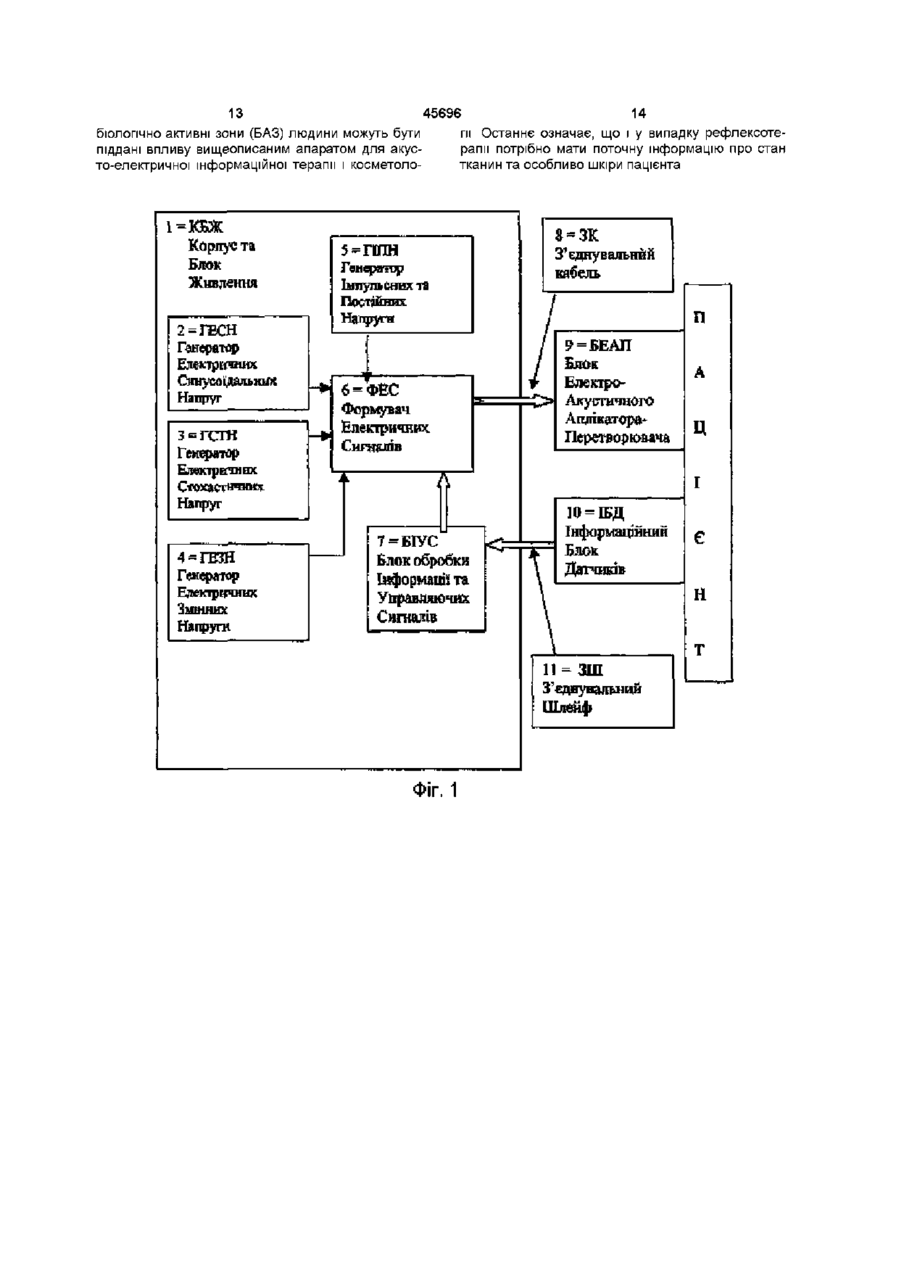

1 Пристрій для акустоелектричної терапії і косметологи, що складається з корпуса із блоком живлення, генераторів електричних постійних та/або змінних, та/або синусоїдальних, та/або стохастичних напруг, що подаються на формувач електромагнітних сигналів, з'єднаний із блоком електроакустичних аплікаторів-перетворювачів, який відрізняється тим, що він додатково має інформаційний блок датчиків для реєстрації фізіологічного стану тканин та/або органів пацієнта, сигнали з якого подаються на блок обробки інформації, що керує роботою формувача електромагнітних сигналів та блока електроакустичних аплікаторів-перетворювачів 2 Пристрій за п 1, який відрізняється тим, що має блок електроакустичних аплікаторівперетворювачів, який випромінює ультразвук 3 Пристрій за п 2, який відрізняється тим, що має блок електроакустичних аплікаторівперетворювачів, який додатково забезпечує дію на пацієнта одного або більше довільних фармацевтичних та/або косметичних препаратів 4 Пристрій за п 2, який відрізняється тим, що має блок електроакустичних аплікаторівперетворювачів, який випромінює стохастичний ультразвук 5 Пристрій за п 4, який відрізняється тим, що має блок електроакустичних аплікаторівперетворювачів, який додатково забезпечує дію на пацієнта одного або більше довільних фармацевтичних та/або косметичних препаратів 6 Пристрій за п 2, який відрізняється тим, що має блок електроакустичних аплікаторівперетворювачів, який випромінює моночастотний ультразвук 7 Пристрій за п 6, який відрізняється тим, що має блок електроакустичних аплікаторівперетворювачів, який додатково забезпечує дію на пацієнта одного або більше довільних фармацевтичних та/або косметичних препаратів 8 Пристрій за п 2, який відрізняється тим, що має блок електроакустичних аплікаторів перетворювачів, який випромінює багаточастотний ультразвук 9 Пристрій за п 8, який відрізняється тим, що має блок електроакустичних аплікаторівперетворювачів, який додатково забезпечує дію на пацієнта одного або більше довільних фармацевтичних та/або косметичних препаратів 10 Пристрій за п 1, який відрізняється тим, що має блок електроакустичних аплікаторівперетворювачів, який генерує вібраційномеханічний сигнал впливу 11 Пристрій за п 10, який відрізняється тим, що має блок електроакустичних аплікаторівперетворювачів, який додатково забезпечує дію на пацієнта одного або більше довільних фармацевтичних та/або косметичних препаратів 12 Пристрій за п 1, який відрізняється тим, що має блок електроакустичних аплікаторівперетворювачів, який генерує вібрації змінних частот 13 Пристрій за п 12, який відрізняється тим, що має блок електроакустичних аплікаторівперетворювачів, який додатково забезпечує дію на пацієнта одного або більше довільних фармацевтичних та/або косметичних препаратів 14 Пристрій за п 1, який відрізняється тим, що має блок електроакустичних аплікаторівперетворювачів, який генерує ЗМІННІ тиски 15 Пристрій за п 14, який відрізняється тим, що має блок електроакустичних аплікаторівперетворювачів, який додатково забезпечує дію на пацієнта одного або більше довільних фармацевтичних та/або косметичних препаратів 16 Пристрій за п 10, який відрізняється тим, який застосовують у масажних процедурах 17 Пристрій за п 1, який відрізняється тим, що має блок електроакустичних аплікаторівперетворювачів, який випромінює електро-магнітні сигнали впливу 18 Пристрій за п 17, який відрізняється тим, що має блок електроакустичних аплікаторівперетворювачів, який додатково забезпечує дію на пацієнта одного або більше довільних фармацевтичних та/або косметичних препаратів 19 Пристрій за п 1, який відрізняється тим, що має блок електроакустичних аплікаторівперетворювачів, який випромінює ПОСТІЙНІ та/або ЗМІННІ у часі електро-магнітні поля (О о> (О ю 45696 20 Пристрій за п 19, який відрізняється тим, що електричну та/або акустичну добротність тканин має блок електроакустичних аплікаторівта/або органів пацієнта перетворювачів, який додатково забезпечує дію на 32 Пристрій за будь-яким із пп 1-25, який відрізпацієнта одного або більше довільних фармацевняється тим, що має інформаційний блок датчитичних та/або косметичних препаратів ків, який реєструє поточні електромагнітні характеристики тканин та/або органів пацієнта 21 Пристрій за п 1, який відрізняється тим, що має блок електроакустичних аплікаторів33 Пристрій за п 32, який відрізняється тим, що перетворювачів, який генерує ПОСТІЙНІ та/або ЗМІНмає інформаційний блок датчиків, який реєструє НІ у часі електричні струми поглинання електромагнітних хвиль тканинами та/або органами пацієнта, як ультрафіолетового, 22 Пристрій за п 21, який відрізняється тим, що видимого, інфрачервоного, так і високо-, надвисомає блок електроакустичних аплікаторівко-, та мікрохвильових діапазонів частот перетворювачів, який додатково забезпечує дію на пацієнта одного або більше довільних фармацев34 Пристрій за п 32, який відрізняється тим, що тичних та/або косметичних препаратів має інформаційний блок датчиків, який реєструє відбиття електромагнітних хвиль тканинами та/або 23 Пристрій за п 1, який відрізняється тим, що органами пацієнта, як ультрафіолетового, видимомає блок електроакустичних аплікаторівго, інфрачервоного, так і високо-, надвисоко-, та перетворювачів, який додатково забезпечує дію на мікрохвильових діапазонів частот пацієнта довільних фармацевтичних препаратів разом з одночасним прикладанням одного або 35 Пристрій за п 32, який відрізняється тим, що більше будь-яких фізіотерапевтичних сигналів та має інформаційний блок датчиків, який реєструє засобів поляризацію відбитих електромагнітних хвиль тканинами та/або органами пацієнта як ультрафіоле24 Пристрій за п 1, який відрізняється тим, що тового, видимого, інфрачервоного, так і високо-, має блок електроакустичних аплікаторівнадвисоко-, та мікрохвильових діапазонів частот перетворювачів, який створює складені сигнали, що є сумою фізичних факторів у довільному набо36 Пристрій за будь-яким із пп 1-25, який відрізрі для подальшої дії на пацієнта няється тим, що має інформаційний блок датчиків, який реєструє поточну температуру тканин 25 Пристрій за будь-яким із пп 1-24, який відрізта/або органів пацієнта няється тим, що має блок аплікаторівперетворювачів, який впливає на одну або більше 37 Пристрій за будь-яким із пп 1-25, який відрізбіологічно активних точок та/або зон пацієнта няється тим, що має інформаційний блок датчиків, який реєструє поточний колір тканин та/або 26 Пристрій за будь-яким із пп 1-25, який відрізорганів пацієнта няється тим, що має інформаційний блок датчиків, який реєструє поточні електричні характерис38 Пристрій за будь-яким із пп 1-25, який відрізтики тканин та/або органів пацієнта няється тим, що має інформаційний блок датчиків, який реєструє поточний кров'яний тиск 27 Пристрій за п 26, який відрізняється тим, що має інформаційний блок датчиків, який реєструє 39 Пристрій за будь-яким із пп 1-25, який відрізопір тканин та/або органів пацієнта няється тим, що має інформаційний блок датчиків, який реєструє зміну у складі ХІМІЧНИХ елементів 28 Пристрій за п 26, який відрізняється тим, що тканин та/або органів пацієнта має інформаційний блок датчиків, який реєструє провідність тканин та/або органів пацієнта 40 Пристрій за будь-яким із пп 1-25, який відрізняється тим, що має інформаційний блок датчи29 Пристрій за п 26, який відрізняється тим, що ків, який реєструє зміну у складі речовин, що помає інформаційний блок датчиків, який реєструє в'язані із ЖИТТЄДІЯЛЬНІСТЮ організму людини, електричні потенціали тканин та/або органів пацітканин та/або органів пацієнта єнта чи їх різниці 30 Пристрій за п 26, який відрізняється тим, що 41 Пристрій за будь-яким із пп 26-40, який відрімає інформаційний блок датчиків, який реєструє зняється тим, що має інформаційний блок датчиелектричну ємність тканин та/або органів пацієнта ків, який реєструє у довільному наборі складені характеристики тканин та/або органів пацієнта 31 Пристрій за п 26, який відрізняється тим, що має інформаційний блок датчиків, який реєструє Винахід відноситься до області медицини, зокрема, терапії, дерматології і косметології Відомо пристрій для ультразвукової терапії і косметології (Марченко А Т, Островский И В Устройство для ультразвуковой терапии и косметологии Російський патент № 2058167, зареєстрований 20 04 1996 Кл A61N7/00 і А61Н23/00, 1992[1]) який містить встановлені в корпусі блоки фіксованих частот, генератора стохастичного сигналу, комутації частот і живлення, що з'єднані че рез сполучний кабель з ультразвуковим випромінюючим блоком, що складається з ультразвукового широкополосного перетворювача і ємності з адаптивним середовищем та еластичною поверхнею для забезпечення акустичного контакту зі шкірою пацієнта Недоліком зазначеного пристрою є повна відсутність інформації і контролю за станом тканин і шкіри пацієнта в процесі лікувального або косметичного сеансу, що може привести як до низької 45696 Chizmacov I Ultrasound Influence on Membran of Isolated Neuron Inhances of Lidocam Action // DAN, - 1991, V319, № 4, P 1003 - 7 [10], а також вищецитовані [6, 7]) викликають цілий ряд змін в ізольованих клітинах, клітинних культурах чи в шкірі in vivo, включаючи як варіації інтенсивності росту так і зміни інших фізіологічних характеристик Виявилося, наприклад, що оброблені ультразвуком клітини можуть змінити швидкість свого розмноження, швидкість синтезу ДНК та інтенсивність обміну білків (Adler J , Spurna V and Hrazdira J The effect of low intensity ultrasound on mammalian cell cultures II Direct and indirect effects of ultrasound//Stud biophys -1988 -128 №1,pp 13 - 20 , також [9]) Заданою заявленого винаходу є покращення результатів терапевтичних і косметологічних процедур, в тому числі аплікацій та впливів акустичної, вібраційно-механічної, електромагнітної, й фармакологічної природи, та поліпшення якості профілактики старіння шкіри за рахунок поточного контролю фізіологічного стану тканин пацієнта з Недолік підтверджується тим, що шкіра й ткаодночасною зворотньою корекцією параметрів нини людини дуже чутливі до впливу ЗОВНІШНІХ сигналів, що впливають на пацієнта для оптимізафізичних факторів, в тому числі ультразвуку (W L цм позитивного терапевтичного впливу діючих на Nyborg and М С Ziskm Biological Effects of пацієнта сигналів, а також виключення можливих Ultrasound New York, Churchill-Livingstone -1989, негативних наслідків, пов'язаних з індивідуальною 384 P [4], Д С Чернавский, В П Карп, А П Никичутливістю пацієнта до фізичних факторів впливу тин Система анализа реакции организма на слана нього бое электромагнитное воздействие в биологически активных точках - Радиотехника и электроника, Цими сигналами, що впливають на пацієнта, 1996 -т 41, №8 -С 995-1000 [5]) можуть бути різні акустичні й механічні, електричні й магнітні, фармакологічні, чи сумісні процедури Доведено також, що навіть при малій інтенсиНаприклад а) акустичні хвилі й коливання різних вності фізичні фактори можуть суттєво впливати діапазонів частот і з довільною залежністю од часу на біологічні об'єкти, включаючи людину (А В Чаїх амплітуди, частоти і фази, включаючи діапазони лый Внешние воздействия физических полей на частот ультразвуковий, інфразвуковий та аудю биологические объекты Український журнал мечастоти що чує людина, причому, акустичні хвилі й дичної техніки і технологій - 1994, № 1 - 2, С 11 коливання можуть бути моночастотні, декілька16 [6]) Так, наприклад, при дм ультразвуку на ткачастотні, широкополосні та стохастичні, б) вібранини й клітини різні фізіологічні процеси на клітинційно-механічні впливи на шкіру, в) електромагнітному рівні можуть привести до сугубо індивідуальні впливи, включаючи електричні струми та електної чутливості і сприйнятливості пацієнтів до ромагнітні поля, - ПОСТІЙНІ й ЗМІННІ у часі, г) впливи ультразвукового впливу (Adler J , Spurna V and фармакологічними чи косметологічними препараHrazdira J The effect of low intensity ultrasound on тами, д)доцільним є використання сигналів сумісmammalian cell cultures II Direct and indirect effects ної дії типу "акустичні хвилі + електричні струми чи of ultrasound // Stud biophys - 1988 - 128 № 1, електромагнітні поля", "акустичні хвилі + електриpp13-20 [7]) А освітлення шкіри ультрафіолетом чні струми + фармакологічні препарати", а також призводить до активізації в ній певних ХІМІЧНИХ "електричні струми чи електромагнітні поля поля + процесів, що експериментальне також показано фармакологічні препарати" (Р И Кононов, Л Г Коренева, А В Лебедев, А Г Марков Процессы, определяющие фотоиндуциВІДМІТИМО, ЩО стохастичні ультразвукові хвилі рованную хемилюминесценцию кожи человека in найкраще відповідають задачам косметологи, що vivo - Биомедицинская радиоэлектроника, 1995 пояснюється їх властивостями до стимуляції об№ 2, с 82 - 84 (Радиотехника, 1995, № 9) [8]) мінних процесів та кровопостачання в області шкіри (Марченко А Т, Островский И В Устройство Контроль за станом тканин пацієнта є необдля ультразвуковой терапии и косметологии Рохідний в процесі будь-якого лікувального або коссійський патент № 2058167, зареєстрований метичного сеансу, що випливає із сучасних уяв20 04 1996) лень про складний характер впливу ЗОВНІШНІХ фізичних факторів на фізіологічні процеси в тканиПоточний контроль фізіологічного стану тканах людини, включаючи стан окремих клітин і нанин пацієнта з одночасною зворотньою корекцією вколо-клітинного середовища Підтвердженням параметрів вищезазначених сигналів, що впливавище сказаного можуть бути результати ряда роють на пацієнта, мають забезпечити оптимізацію біт де показано, що вже малі дози ультразвукового позитивного терапевтичного впливу діючих на паопромінення (ВІеапеу В J , Blackbourne P and цієнта сигналів, а також виключення можливих Kirkley J Resistance of CHLF hamster cells to негативних наслідків, пов'язаних з індивідуальною ultrasonic radiation of 1,5 MHz frequency // Brit J чутливістю пацієнта до фізичних факторів впливу Radiol, 45, - 1972 - pp 354 - 357 [9], Ostrovskn L на нього ефективності процедури так і до негативних наслідків використання фізю-терапевтичного впливу на пацієнта, наприклад, ультразвукової терапії, терапії електричними струмами та електромагнітними полями, тощо, - у випадку передозування часу впливу або перевищення інтенсивності вищезазначених діючих фізіотерапевтичних сигналів Так, наприклад, при дії ультразвуку можливо виникнення явища кавітації в біологічному об'єкті, що приводить до так званого лізису, тобто клітини руйнуються (Morton К J , ter Haar G R , Stratford I J and Hill С R The role ofcavitation in the interaction of ultrasound with V79 Chinese Hamster cells in vitro // BntJ Cancer - 1982 - 45 - pp 1 4 7 - 1 5 0 [2]) Саме для боротьби з кавітацією було розроблено стохастичнии ультразвуковий прилад (Марченко А Т , Островский И В Ультразвуковой терапевтический аппарат Російський патент № 2066215, зареєстрований 10 вересня 1996 р [3]), але він також не має функції контролю за станом тканин пацієнта 8 45696 вищезазначених сигналів Інформаційний блок датчиків, одночасно з впливом на пацієнта, реєструє фізіологічні характеристики шкіри і тканин пацієнта, та зміни цих характеристик впродовж процедури Такими фізіологічними характеристиками, наприклад, можуть бути температура, електричний опір чи провідність по постійному чи змінному струму, електричні потенціали в локальних областях чи певних точках шкіряного покриву, тканин та органів, включаючи різниці потенціалів, електрична ємність та добротність, колір шкіри, електромагнітні характеристики типу відбиття, поглинання і поляризації електромагнітних хвиль як оптичного так і високо-, надвисоко-, та мікрохвильових діапазонів, ХІМІЧНІ елементи та сполуки, комбінації вищезазначених характеристик, та ІНШІ біофізичні параметри Виміряні фізіологічні характеристики перетворюються в Апарат складається із корпусу з блоком живГБД 10 в інформаційний сигнал, що підводиться лення (КБЖ) 1, де розміщено блоки генераторів через шлейф 11 до БІУС 7 для їхнього опрацюелектричних синусоїдальних напруг (ГЕСН) 2, вання і подальшої виробітки ВІДПОВІДНОГО керуючота/або електричних стохастичних напруг (ГСТН) З, го сигналу для подачі його на ФЕС6 та/або змінних у часі напруг (ГЗЧН) 4, та/або імпульсних та постійних електричних напруг (ГІПН) 5, Важливо ВІДМІТИТИ, що поточний контроль стапідключеними до формувача електричних сигналів ну тканин і шкіри пацієнта може здійснюватись як у (ФЕС) 6, блока обробки інформації і управляючих областях що прилягають до місця контакту блока сигналів (БІУС) 7, який керує роботою формувача аплікатора БЕАП з шкірою пацієнта, так і у інших, електричних сигналів, з'єднувального кабеля (ЗК) віддалених від БЕАП, областях 8, блока електроакустичного апплікатора - переВІДПОВІДНО ДО ПОТОЧНИХ фізіологічних характетворювача (БЕАП) 9 для генерації аустичних та ристик тканин і шкіри пацієнта, БІУС 7 і ФЕС 6 за електричних сигналів впливу на пацієнта, інфорпосередництвом БЕАП 9 виробляють оптимальний маційного блока датчиків (ІБД) 10, який визначає для терапії та косметології сигнал впливу на паціфізіологічний стан тканин пацієнта, з'єднувального єнта шлейфа (ЗШ) 11 для реалізації зворотнього зв'язЕкспериментально та клінічне встановлено, ку Сигнали, що виробляються електро-акустичним що існує вплив на шкіру та тканини пацієнта акусблоком аплікатора-перетворювача (БЕАП), ввотичних та електричних діючих сигналів, включаючи дяться в тканини пацієнта Характеристики, що моночастотний та стохастичний ультразвук, елеквимірюються інформаційним блоком датчиків (ІБД) тричні струми і поля, фармакологічні та теплові перетворюються ним в електричні сигнали і далі процедури Зазначені процедури впливають на подаються в блок обробки інформації і управляюфізіологічний стан тканин і шкіри, що призводить чих сигналів (БІУС) з метою обробити отриману од до зміни їх характеристик блока датчиків (ІБД) інформацію про стан тканин Навіть на рівні окремого м'яза, ультразвук мопацієнта, та на цій основі виробити керуючу кодифікує нервово-м'язову передачу (Vhadimirova L, манду для формувача електричного сигналу Zagorodnuk V , Ostrovskii L, Sorokma Z, Chizmacov (ФЕС) щоб відкоректувати діючий сигнал що ввоI, ShubaM, Influence of Ultrasound on Smooth диться в пацієнта На фіг 1- схема апарата Muscles / Neurophysiology - 1993 - V 1 № 4, P 297-302 [11]) Апарат працює наступним чином Включають у мережу блок живлення 1 і привоЕлектричний опір тканин людини залежить од дять у робочий стан генератори 2, та/або 3, та/або ЗОВНІШНІХ впливів Так, на фіг 2, як приклад, наве4, та/або 5, формувач електричних сигналів 6, дені отримані нами експериментальні результати блок обробки інформації і управляючих сигналів 7, по впливу моночастотного ультразвуку на електта інформаційний блок датчиків 10 Електричні ричний опір тканин ліктя та шкіри долоні зверху у напруги з генераторів 2, та/або 3, та/або 4, та/або різних пацієнтів На руки пацієнтів (лікоть чи доло5 подаються на вхід ФЕС 6, де БІУС 7 задає на ня) накладались два круглих металічних електровиході блока 6 амплітуди електричних і електроди діаметром 16мм на відстані біля 20 (двадцяти) магнітних сигналів, що підводяться через з'єднумм один од другого у областях посередині лівого вальний кабель 8 до блока електро-акустичного ліктя, та вище вказівного та середнього пальців аплікатора - перетворювача 9 Блок БЕАП 9 переМіж металічними електродами й шкірою було протворює електричні напруги в сигнали що впливакладено змочені у воді бавовняні прокладки, як це ють на пацієнта, та вводить впливаючі сигнали в рекомендовано при проведенні фізіотерапевтичтканини пацієнта, наприклад, акустичні хвилі всіх них процедур (В М Боголюбов (редактор) Технидіапазонів частот, включаючи ультразвук, інфрака и методики физио-терапевтических процедур звук, та звуки що чує людина, вібраційно-механічні Москва, "Медицина", 1983 - 352 С [12]) Для затиски для різного типу масажу, електромагнітні безпечення надійності вимірів, поверхня електрополя і електричні струми різних типів, тобто як ПОдів змочувалась водою, а також робилась попереСТІЙНІ у часі чи синусоїдальні, так і ЗМІННІ складної дня витримка у декілька хвилин щоб вимірюваний форми, чи певні імпульсні, або ДОВІЛЬНІ комбінації опір Ro стабілізувався до початку процедури Після Зазначена задача досягається за рахунок конструктивних особливостей апарата що складається з корпусу із блоками генераторів електричних синусоїдальних, та/або стохастичних, та/або змінних у часі й та/або імпульсних напруг підключеними до формувача електричного сигналу, блока живлення, і блока обробки інформації, який керує роботою формувача електричних сигналів виробляючого електричні напруги для генерації ультразвукових та електричних сигналів впливу на пацієнта, а інформаційний блок датчиків, що приведений у контакт із шкірою і тканинами пацієнта, реєструє їхній фізіологічний стан по біофізичним характеристикам що вимірюються і подає ВІДПОВІДНИЙ інформаційний сигнал на блок обробки інформації, який керує формувачем електричних сигналів 45696 10 стабілізації Ro починався вплив ультразвуку Між [16]) металічними електродами розміщувався ультраЯк приклад, на фіг 3 наведені залежності світзвуковий аплікатор приладу для ультразвукової лосуми, тобто інтенсивності впродовж часу вимітерапії УЗТ-3 04С Ультразвук на частоті 2,64Мгц з рів, хемілюмінесценції плазми крові пацієнтів, хво2 терапевтичною інтенсивністю 1Вт/см вводився в рих на хронічний тонзиліт, від КІЛЬКОСТІ процедур кінцівку (в м'які тканини ліктя, або в шкіру верхньої ультразвукової терапії Графік 1 отримано при сторони долоні) впродовж від 150 до 390 секунд застосуванні стохастичного ультразвуку в полосі для різних пацієнтів В момент включення ультрачастот від 0,88 до 2,64МГц, а графік 2 - моночасзвуку починався вимір опору шкіри R(t), і виміри тотного ультразвуку на частоті 2,64МГц, інтенсив2 залежності R від часу t проводились від початку ність ультразвуку до 1Вт/см Графіки 1 та 2 на включення ультразвуку до його виключення, й далі фіг 3 побудовані за експериментально-клінічними деякий час Досліди показали, що через 1 0 - 2 0 результатами, що були нами одержані у співпраці хвилин після виключення ультразвуку опір міг приз медиками, й опубліковані у вищецитованій роботі йняти значення близьке до початкового Ro, яке [16], там же наведено деталі цих ДОСЛІДІВ знов утримувалось на цьому ж рівні Ro Але осноТаким чином, можна вважати, що одним з павна увага була приділена динаміці змін опору раметрів фізіологічного стану пацієнта та його впродовж процедури, бо саме ці зміни дозволяють тканин можуть бути певні ХІМІЧНІ показники ВІДМІслідкувати за станом тканини впродовж процедуТИМО, що через шкіру людини йде 2% всього газори обміну організму, виділяються гази й поглинається кисень (Ю Дрибноход Введение в косметологию Виміри Ro та залежного од часу R(t) проводи- Москва, изд Питер, Санкт-Питербург, 2001 - Гл лись електронним приладом типу "мультиметр", З, С 22 - 32 [17]), по цим показникам також можна або приладом МА-ЗЕ "Goerz Metrawatt", покази слідкувати за станом шкіри й тканин пацієнта співпадали Як видно з фіг 2, під дією ультразвуку зміна опору тканин ліктя досягає величини 110кОм Електромагнітні поля також суттєво впливають на графіку 1 (пацієнт 5), та 120 кОм на графіку 2 на людину (И А Иванченко, Б Ф Рудько, Ю В (пацієнт 7) Змінюється І опір шкіри долоні, що Човнюк, Л В Свешникова, В М Крылов, И Г Коскладає 37кОм (графіку 3, пацієнт 5) Після вимклосовский Экспериментальное исследование бинення ультразвуку опір різко зменшується, на 45 офизических процессов при воздействий электро50кОм на ЛІКТІ, і до ЮкОм на долоні ВІДМІТИМО, магнитной волны на кожу человека - Физика що час післядії перевищує час самої процедури живого, 1997 - т 5, № 1 - с 110 - 114 [18], І А Треба зазначити, що у інших досліджених пацієнIvanchenko, E A Andreev, Lizogub V G , L V тів характер змін опору R(t) був подібний, тобто Sveshmkova Space-time distribution of normal and спостерігалась зміна опору під дією ультразвуку patalogical human skin dielectric properties in the Величина зазначеної зміни залежала від інтенсивMMW range Electro - and magnetobiology - 1994, v ності ультразвуку й часу аплікації Причому, вплив 13, - № 1, P 1 5 - 2 5 [19], I A Ivanchenko, Lizogub ультразвуку зростав при збільшенні його інтенсивV G , L V Sveshmkova, Yu V Chovmuk Human ності Слушно зауважити, що в роботі Dmno M А , skin millimeter wave range reflectometry application Crum L A and Wu J The effect of therapeutic for diagnosis of some deseases Physics of Alive ultrasound on electrophysiological parameters of Frog 1994, v 2, - № 1, P 81-90 [20], И А Иванчекно, Ю skin // Ultrasound in Med and BioL - 1989, V 15, P В Човнюк, Б Ф Рудъко, А В Ивановская, Т В 476 - 481 [13] було також отримано зміну опору Завальская, И Г Колосовыми Применение метошкіри біля 50% при ультразвуковій дії, але в шкірі да дифференциальной КВЧ-рефлектометрии для жаби исследования поляризационных свойств акупунктурных точек - Физика живого т 8, - №2 - С 52 Стохастичний ультразвук сильно впливає на 62 [21] живі об'єкти Загальний розгляд доводить, що сигнали шумової природи ІНІЦІЮЮТЬ суттєві зміни в Нами експериментальне було встановлено на біологічних объектах (В Хорстхемке, Р Лефевр 6-ти пацієнтах, що прикладене до тканин людини Индуцированные шумом переходы теория и приелектричне поле й постійний струм викликають менение в физике, химии и биологии Пер с англ свої характерні зміни в опорі шкіри, які легко під- М Мир, 1987 - 400 с [14]) Експериментальнодаються реєстрації стандартною апаратурою Ці клінічно було встановлено, що стохастичний ультзміни ПОВІЛЬНІ, опір зростає й досягає певної, наразвук стимулює й активізує обмінні процеси в далі постійної, величини шкірі і тканинах, що приводило до зміни темпераСвітло, ВІДМІТИМО, також відноситься до електтури й інших біофізичних характеристик як в обларо-магнітних польових факторів впливу, особливо сті впливу, так і в крові ПІДДОСЛІДНИХ пацюків на шкіру людини Саме спектри відбиття від шкіри (Ostrovskn L V , Karas A F , Nunshchenko N Е у видимій області залежать від стану шкіри, й зміInfluence of Stochastic Ultrasound on Bioenergetics нюються при захворюваннях та ЗОВНІШНІХ впливах, and Free Radical Oxidation in Experimental як показано в спеціальних дослідженнях (Ю П Inflammation // Dopovidi of National Academy of Синичкин, С Р Утц, Е А Пилипенко СпектроскоSciences of Ukraine, - 1995, № 4, - P 118 - 120 [15], пия кожи человека - Оптика и спектроскопия, та в крові пацієнтів при КЛІНІЧНИХ дослідженнях 1996, т 80, - № 2, С 260 - 267 [22]) (Ostrovskn I V , Karas A F , Nunshchenko N Е , Електрична ємність (С) шкіри й тканин також Stryjak V V Influence of Stochastic Ultrasonic залежить від ЗОВНІШНІХ ВПЛИВІВ В проведених наTherapy on Blood Characteristics of Patients -with ми дослідах спостерігалась зміна електричної ємRecurrent Tonsillitis // Dopovidi of National Academy ності (С) між двома металічними електродами, of Sciences of Ukraine, - 1995, № 10 - P 1 4 4 - 1 4 7 прикладеними до КІНЦІВКИ у областях вище вказів 11 45696 12 ного та середнього пальців, під впливом ультраметалічними електродами, прикладеними до КІНЦІзвуку та світла Зауважимо, що між металічними ВКИ у областях вище вказівного та середнього паелектродами й шкірою було прокладено змочені у льців, під впливом зміни температури Між металіводі бавовняні прокладки, як це рекомендовано чними електродами й шкірою було прокладено при проведенні фізіотерапевтичних процедур З'язмочені у воді бавовняні прокладки, як це рекомесувалось, що при дії ультразвуку 2,64 Мгц терапендовано при проведенні фізіотерапевтичних про2 втичної інтенсивності порядку одного Вт/см зацедур На кінцівку направлялось тепле повітря, і значена зміна складає величину 16% - 20% при вимірювалась температура шкіри термопарою та 2 площі вимірного електрода 15 х 15мм , та часі ємність між накладеними електродами Досліди ультразвукової аплікації 1 , 5 - 2 хвилини Навіть показали, що підвищення температури на 0,9°С при короткочасній дії впродовж 25 секунд ємність градуса спричиняє відповідну зміну ємності на 3%, змінюється на 4,6% та зміну ємності на 11% при нагріві шкіри на 2°С Подібні зміни легко й точно фіксуються апаратуПід ДІЄЮ світла, в основному ультрафіолетоворою го, від ртутної лампи типу ДРШ, встановленої на відстані 10см від КІНЦІВКИ, також спостерігалась Нижче, у таблиці представлені результати назміна ємності Час освітлення - одна хвилина Веших експериментальних досліджень по впливу личина цієї зміна була меншою, ніж від дії ультрафізичних факторів на електричну ємність тканин звуку, й становила 3% від початкового значення людини на прикладі двох пацієнтів, здорових ЧОперед процедурою ЛОВІКІВ ВІКОМ 55 років (пацієнт 3,), та 33 років (пацієнт 6) Також нами проводились досліди по спостереженню зміни електричної ємності (С) між двома Таблиця Вплив зовнішніх фізичних факторів на електричну ємність тканин пацієнтів між двома металевими електродами накладеними на шкіру. № Початкова Вплив на пацієнта ємність до процедури Со, пкФ 1 18S00 2 22500 3 30400 4 32000 5 36000 6 36000 Кінцева ємкість після процедури Ск,пкФ 22600 Ультразвук, 2,64 мГц, ІВт/см2, 90 сек Ультразвук, 26200 2,64 мГц, ІВт/см2, 120 сек. Ультразвук, 29000 2,64 мГц, ІВт/см2, 25 сек. Світло від ртутної 31000 лампи типу ДРШ (ультрафіолет) На відстані 10 см, 60 сек. Температура, 37200 Нагрів на 0,9°С Температура, Нагрів на ТС 32000 Таким чином, експериментальне встановлено, що електрична ємність, як характеристика тканин людини по змінному електричному струму й напрузі, може бути одним з вимірних параметрів що до реєстрації змін фізіологічного стану тканин людини під ЗОВНІШНІМ впливом фізичних факторів БІОЛОГІЧНО активні точки (БАТ) та зони (БАЗ) людини активно використовуються для терапевти Пацієнт, зона впливу Зміна Ємності, % Пацієнт 3, ліва долоня 20,2% зверху Пацієнт 3, права долоня зверху Пацієнт 6, ліва долоня зверху Пацієнт 6, ліва долоня зверху 16,4% 4,6% 3% Пацієнт 3, 3,3% права долоня зверху Пацієнт 6, 11% ліва долоня зверху чного, тобто лікувального, впливу за допомогою рефлексотерапм, що є загальновідомо Тут потрібно взяти до уваги те, що останнім часом поширюється саме ультразвукова стимуляція БАТ - точок та активних зон (В В Собецкий Клиническая рефлексотерапия - Київ, "Здоров'я", 1995 - 255 с [23]) Таким чином, біологічно активні точки (БАТ) та 13 45696 14 біологічно активні зони (БАЗ) людини можуть бути ги Останнє означає, що і у випадку рефлексотепіддані впливу вищеописаним апаратом для акусрапм потрібно мати поточну інформацію про стан то-електричної інформаційної терапії і косметолотканин та особливо шкіри пацієнта 1=КБЖ Корпус та Блок Живлення 5-ППН Генератор Імпульсних та Постійних П 2=ГЕСН Генератор Електричних Напруг 3 = ГСГН Генератор Електрети вх З'єднувальний кабель Формувач Електричних Блок БлектроАкустичного Аплікатора Ц Напруг Генератор Едектричннк Зшнних Напруги Т = БІУС Блок обробки Інформації та Управляючих Сигналів ФІГ. 1 Н ЕлеЕоричний ontp тканин (пацієнти 5,9), КОад о , {ВІДНОСНІ ОДИНИЦІ] О о о • ffl e _ I E і! ra a О S о о С О Електричний опір шкіри {пацгент 7), КОн
