Система видобутку текучого середовища, переважно для видобутку нафти і води з глибоких підземних родовищ

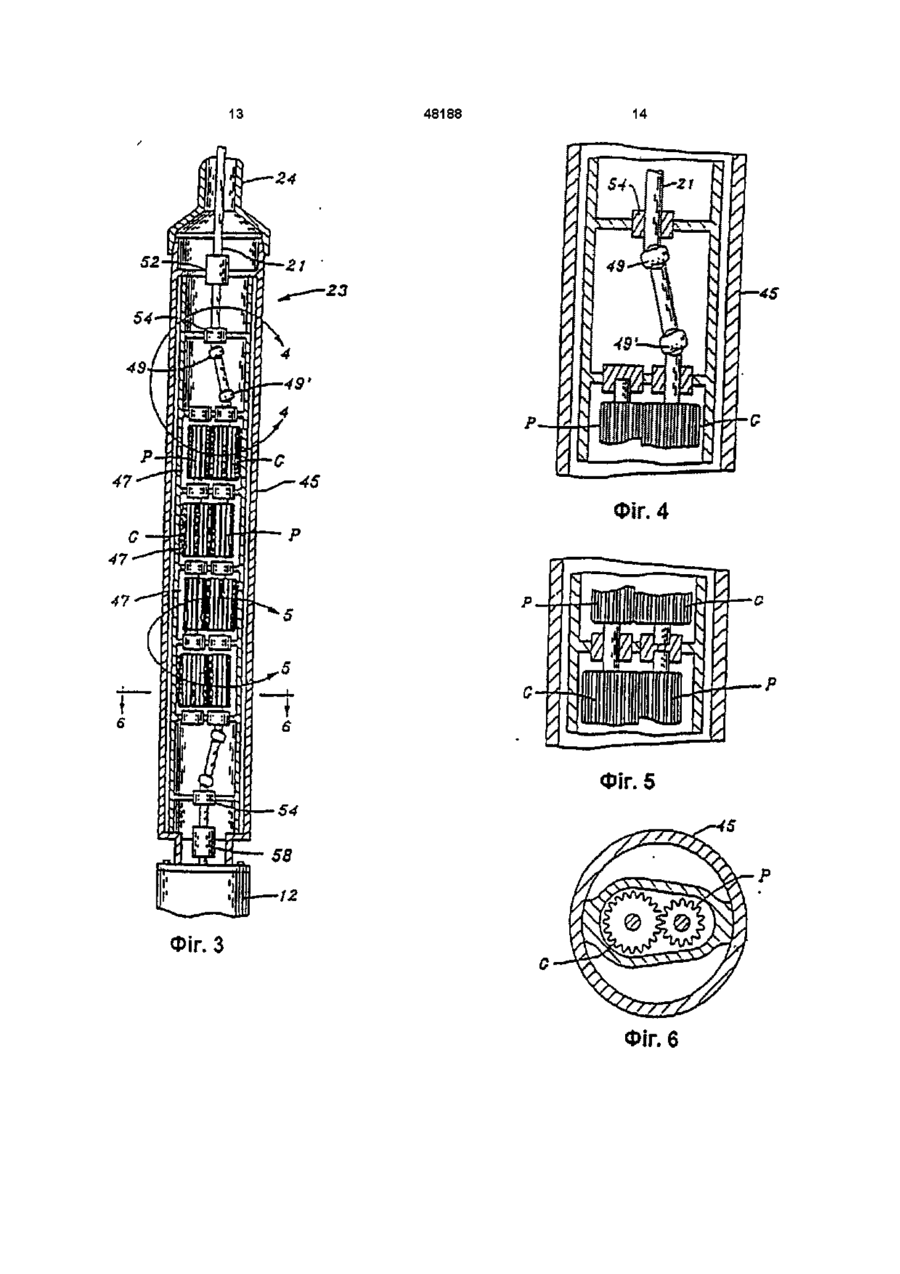

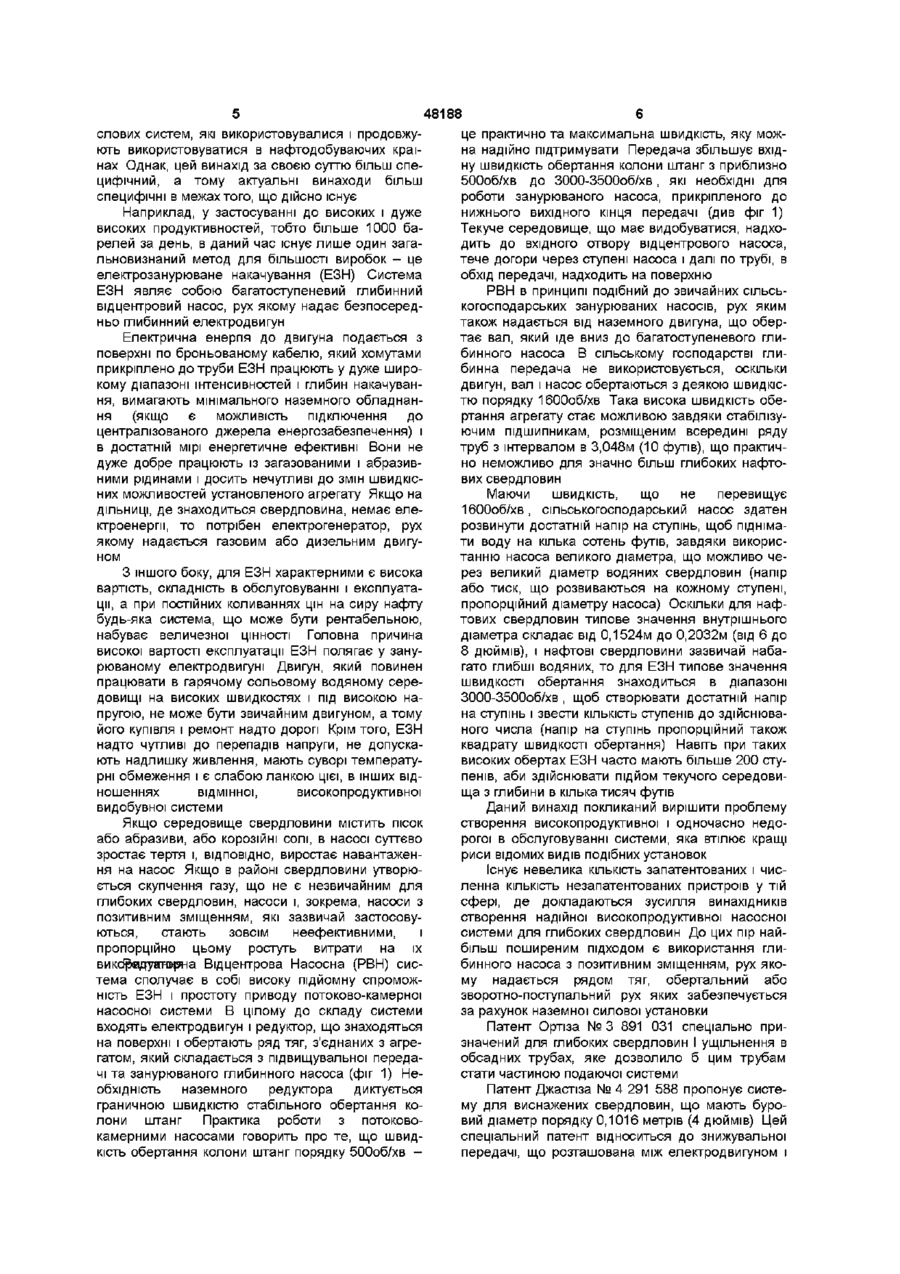

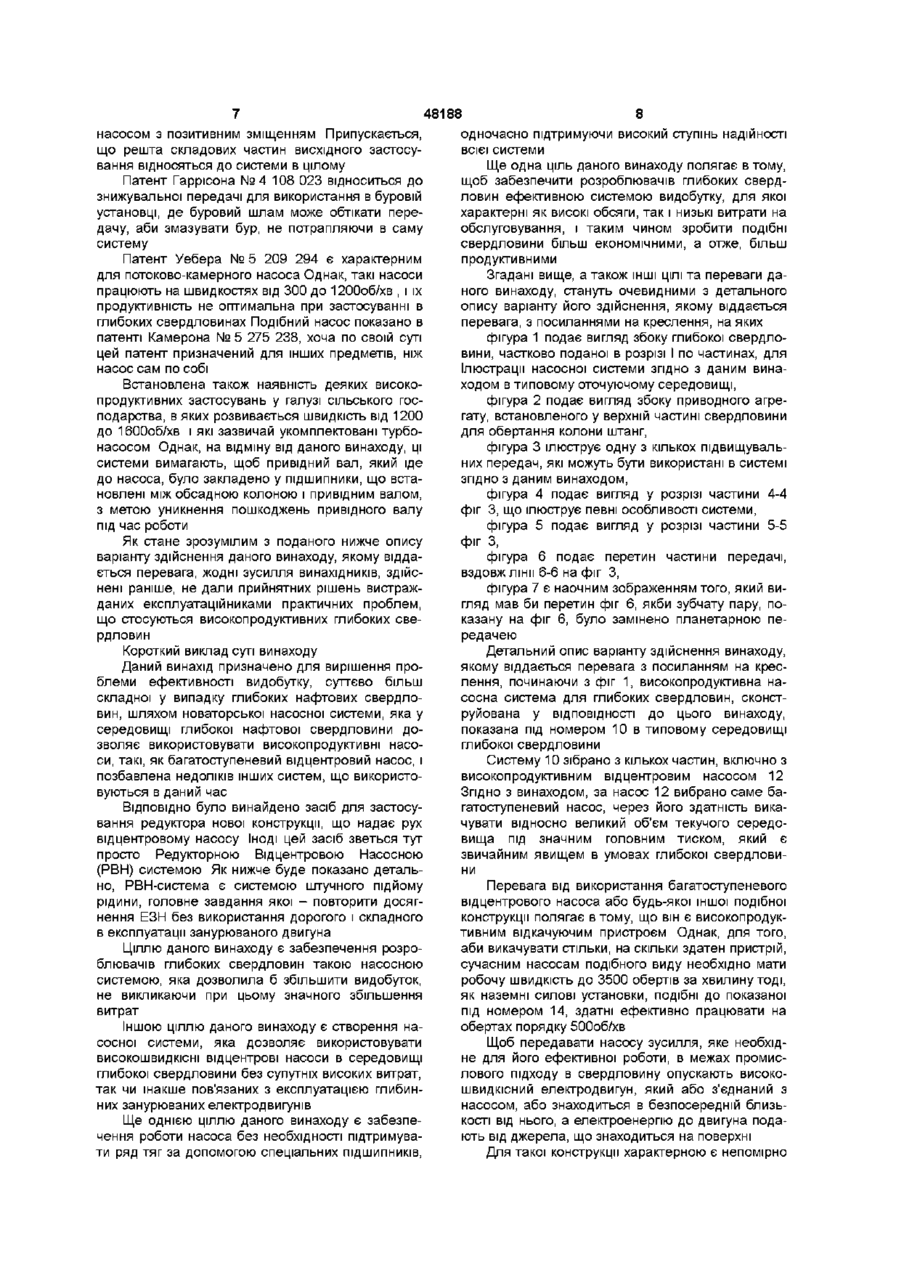

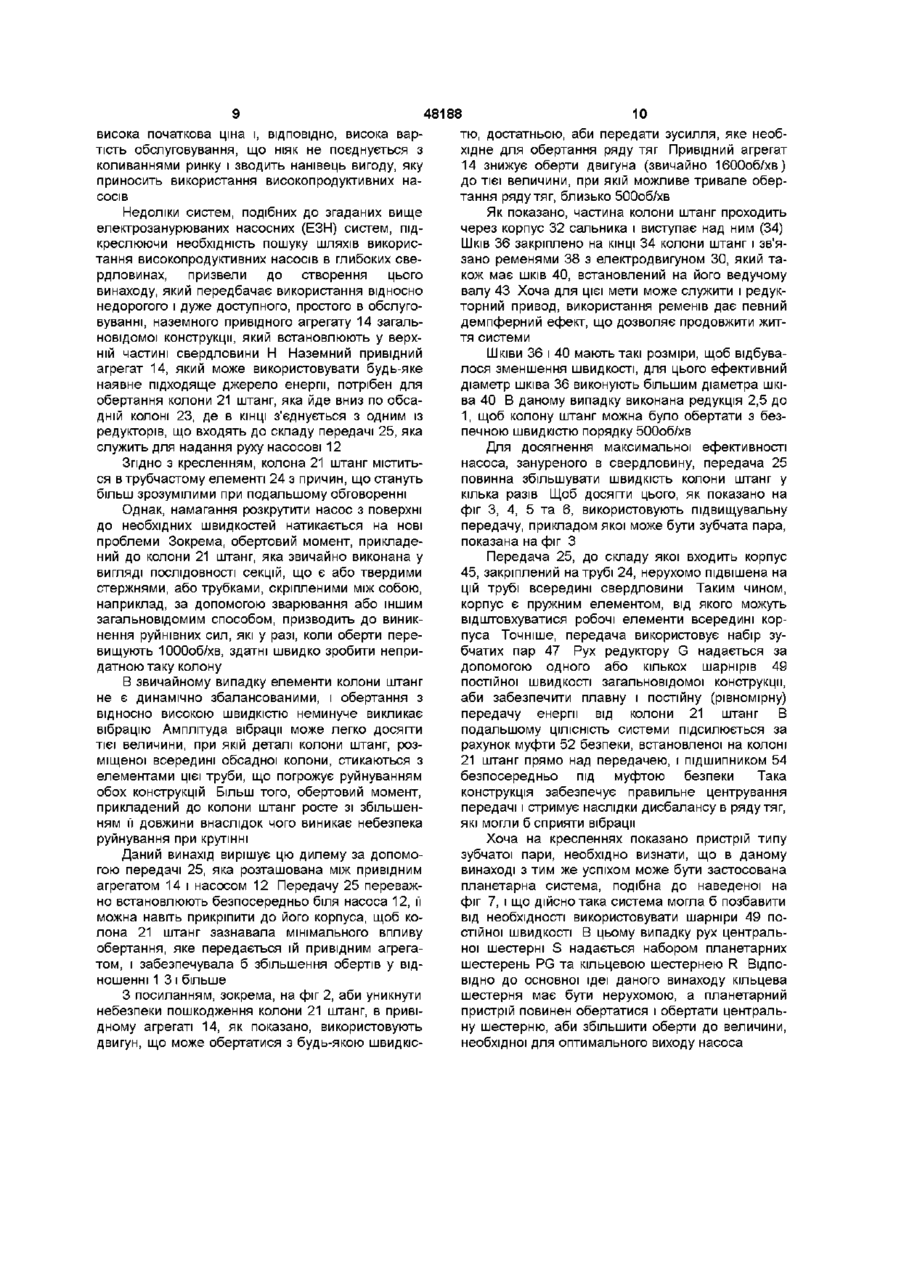

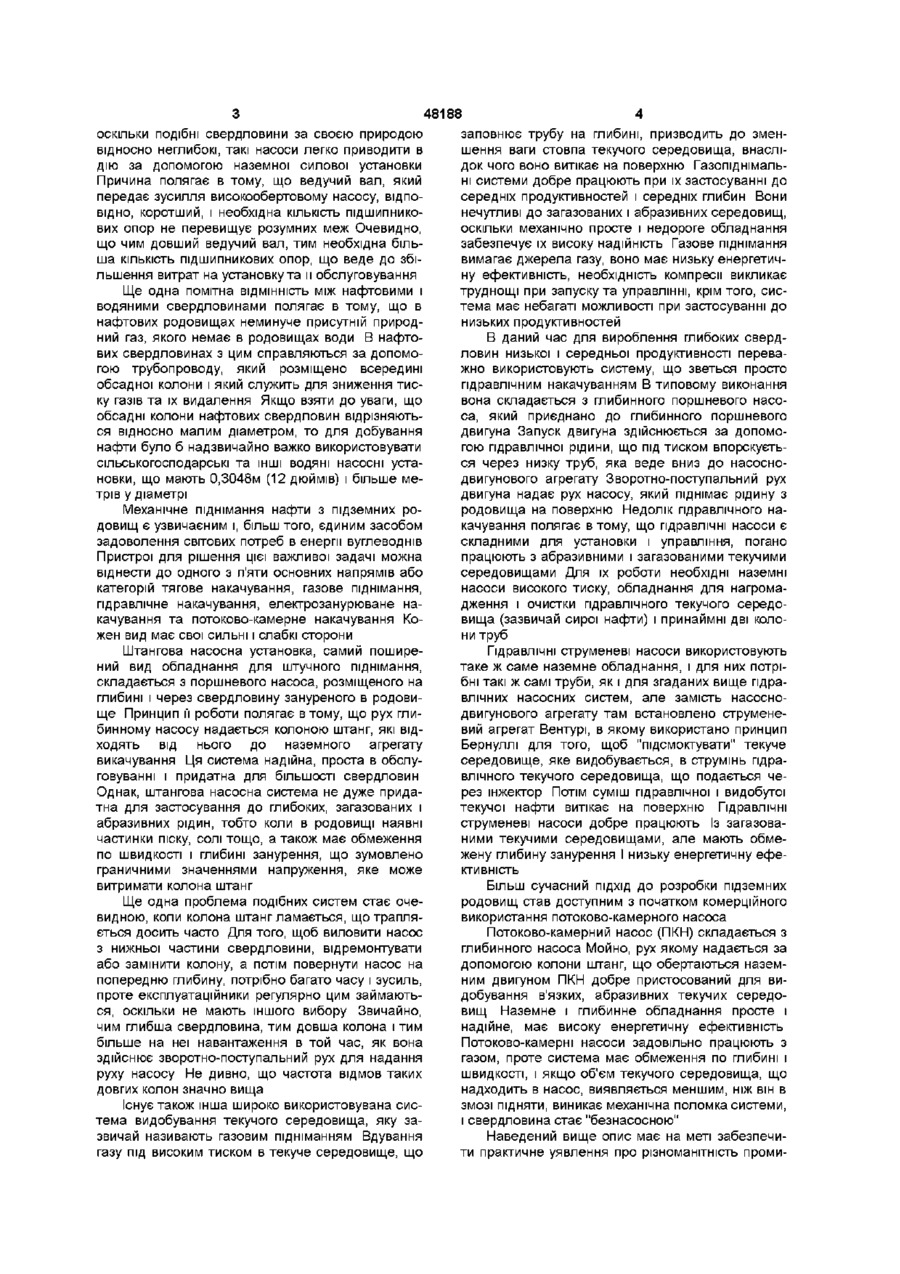

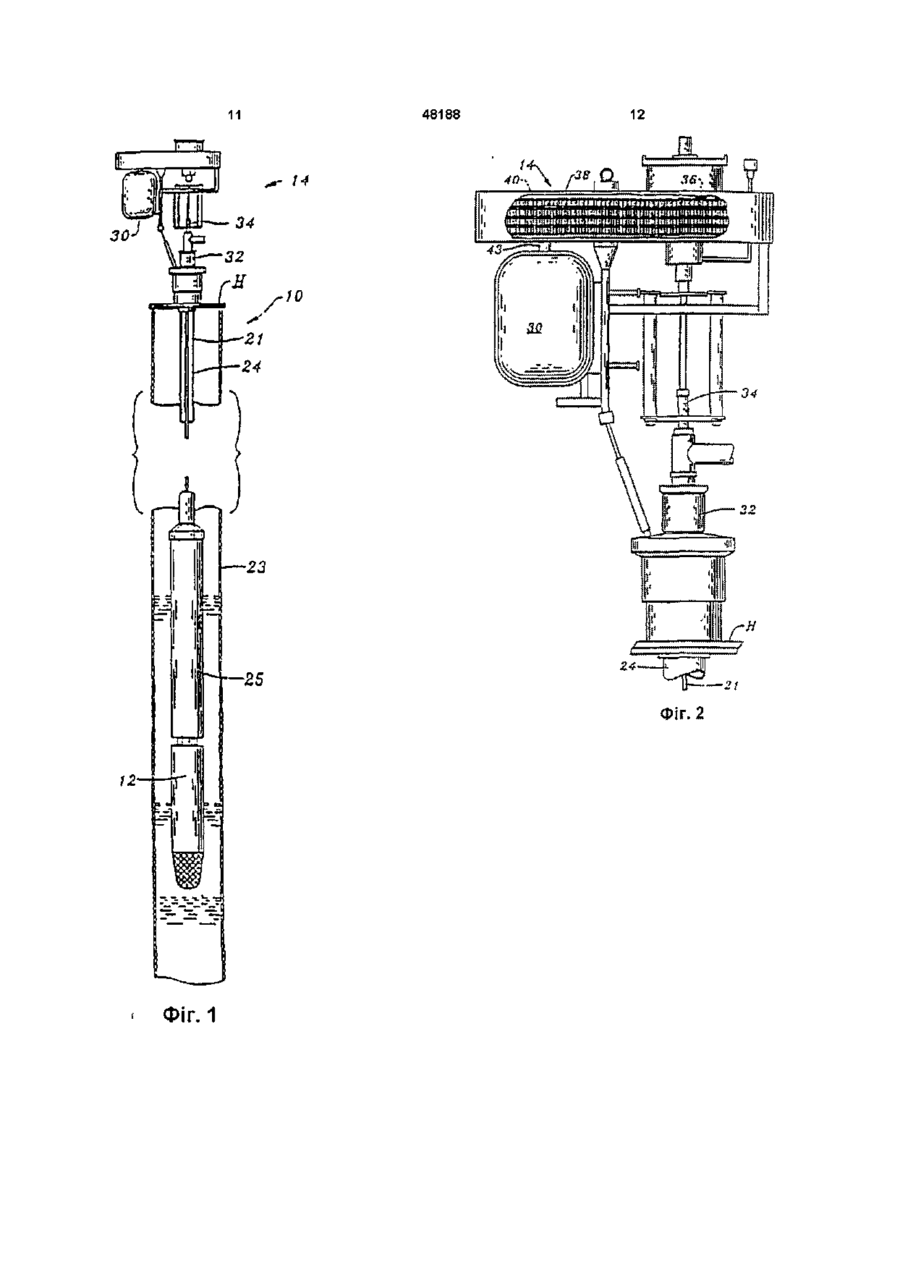

1 Система видобутку текучого середовища, переважно для видобутку нафти і води з глибоких підземних родовищ, яка містить обсадну колону, що проходить з поверхні над родовищем до самого родовища, високопродуктивний насос, занурений у зазначене родовище і розташований в обсадній колоні, і джерело енергії, що створює обертальний рух, розміщене на поверхні над родовищем, яка відрізняється тим, що вона оснащена засобом передачі енергії, розміщеним в обсадній колоні і таким, що включає підвищувальний редуктор, приєднаний до насоса для передачі йому високошвидкісної енергії обертання, і колону штанг, що з'єднує між собою джерело енергії та редуктор для надання йому обертального руху 2 Система видобутку текучого середовища за п 1, яка відрізняється тим, що високопродуктивний насос являє собою відцентровий насос 3 Система видобутку текучого середовища за п 1 Даний винахід стосується головним чином викачування текучих середовищ з підземних родовищ і, зокрема, апаратури, що дозволяє досягти високих темпів викачування з відносно глибоких нафтових свердловин, тобто свердловин, що мають родовища глибше 304,8м (1000 футів) під поверхнею Даний винахід призначений виключно для добування нафти з підземних родовищ, головним чином, з глибиною залягання більше 304,8м (1000 або 2, яка відрізняється тим, що редуктор складається з великого зубчастого колеса, малого зубчастого колеса, зачепленого з великим зубчастим колесом, і велике і мале зубчасті колеса разом утворюють зубчасту пару, встановлену на підшипниках у корпусі, розташованому усередині обсадноі колони між насосом і джерелом енергії 4 Система видобутку текучого середовища за п 1 або 2, яка відрізняється тим, що редуктором є планетарний редуктор, встановлений на підшипниках у корпусі, розташованому усередині обсадної колони між насосом і джерелом енергії 5 Система видобутку текучого середовища за п 1, яка відрізняється тим, що має трубчастий елемент, усередині якого розташована колона штанг і підшипники, вставлені між колоною штанг і трубчастим елементом для забезпечення підшипникової опори для колони штанг 6 Система видобутку текучого середовища за п З або 4, яка відрізняється тим, що корпус редуктора і насос з'єднані між собою 7 Система видобутку текучого середовища за п 2, яка відрізняється тим, що відцентровий насос функціонує на оптимальній швидкості понад 3000 об/хв 8 Система видобутку текучого середовища за п 1, яка відрізняється тим, що вона виконана здатною здійснювати видобуток текучого середовища з підземного родовища, що залягає на глибині більше 304,8 м футів) На відміну від установок, що використовуються для добування менш в'язких текучих середовищ, наприклад, води, для добування нафти з відносно глибоких родовищ потрібен значно менший діаметр обсадної колони Наприклад, у водяних насосних установках, завдяки використанню обсадної колони діаметром 0,3048м (12 дюймів) І більше, є практична можливість використання високообертових насосів, які за своєю природою мають більший діаметр Крім того, О 00 00 00 48188 оскільки подібні свердловини за своєю природою відносно неглибокі, такі насоси легко приводити в дію за допомогою наземної силової установки Причина полягає в тому, що ведучий вал, який передає зусилля високообертовому насосу, ВІДПОВІДНО, коротший, і необхідна КІЛЬКІСТЬ ПІДШИПНИКО ВИХ опор не перевищує розумних меж Очевидно, що чим довший ведучий вал, тим необхідна більша КІЛЬКІСТЬ підшипникових опор, що веде до збільшення витрат на установку та и обслуговування Ще одна помітна ВІДМІННІСТЬ МІЖ нафтовими і водяними свердловинами полягає в тому, що в нафтових родовищах неминуче присутній природний газ, якого немає в родовищах води В нафтових свердловинах з цим справляються за допомогою трубопроводу, який розміщено всередині обсадної колони і який служить для зниження тиску газів та їх видалення Якщо взяти до уваги, що обсадні колони нафтових свердловин відрізняються відносно малим діаметром, то для добування нафти було б надзвичайно важко використовувати сільськогосподарські та ІНШІ ВОДЯНІ насосні установки, що мають 0,3048м (12 дюймів) і більше метрів у діаметрі Механічне піднімання нафти з підземних родовищ є узвичаєним і, більш того, єдиним засобом задоволення світових потреб в енергії вуглеводнів Пристрої для рішення цієї важливої задачі можна віднести до одного з п'яти основних напрямів або категорій тягове накачування, газове піднімання, гідравлічне накачування, електрозанурюване накачування та потоково-камерне накачування Кожен вид має свої сильні і слабкі сторони Штангова насосна установка, самий поширений вид обладнання для штучного піднімання, складається з поршневого насоса, розміщеного на глибині і через свердловину зануреного в родовище Принцип її роботи полягає втому, що рух глибинному насосу надається колоною штанг, які відходять від нього до наземного агрегату викачування Ця система надійна, проста в обслуговуванні і придатна для більшості свердловин Однак, штангова насосна система не дуже придатна для застосування до глибоких, загазованих і абразивних рідин, тобто коли в родовищі наявні частинки піску, солі тощо, а також має обмеження по швидкості і глибині занурення, що зумовлено граничними значеннями напруження, яке може витримати колона штанг Ще одна проблема подібних систем стає очевидною, коли колона штанг ламається, що трапляється досить часто Для того, щоб виловити насос з нижньої частини свердловини, відремонтувати або замінити колону, а потім повернути насос на попередню глибину, потрібно багато часу і зусиль, проте експлуатаційники регулярно цим займаються, оскільки не мають іншого вибору Звичайно, чим глибша свердловина, тим довша колона і тим більше на неї навантаження в той час, як вона здійснює зворотно-поступальний рух для надання руху насосу Не дивно, що частота відмов таких довгих колон значно вища Існує також інша широко використовувана система видобування текучого середовища, яку зазвичай називають газовим підніманням Вдування газу під високим тиском в текуче середовище, що заповнює трубу на глибині, призводить до зменшення ваги стовпа текучого середовища, внаслідок чого воно витікає на поверхню Газопіднімальні системи добре працюють при їх застосуванні до середніх продуктивностей і середніх глибин Вони нечутливі до загазованих і абразивних середовищ, оскільки механічно просте і недороге обладнання забезпечує їх високу надійність Газове піднімання вимагає джерела газу, воно має низьку енергетичну ефективність, необхідність компресії викликає труднощі при запуску та управлінні, крім того, система має небагаті можливості при застосуванні до низьких продуктивностей В даний час для вироблення глибоких свердловин низької і середньої продуктивності переважно використовують систему, що зветься просто гідравлічним накачуванням В типовому виконання вона складається з глибинного поршневого насоса, який приєднано до глибинного поршневого двигуна Запуск двигуна здійснюється за допомогою гідравлічної рідини, що під тиском впорскується через низку труб, яка веде вниз до насоснодвигунового агрегату Зворотно-поступальний рух двигуна надає рух насосу, який піднімає рідину з родовища на поверхню Недолік гідравлічного накачування полягає в тому, що гідравлічні насоси є складними для установки і управління, погано працюють з абразивними і загазованими текучими середовищами Для їх роботи необхідні наземні насоси високого тиску, обладнання для нагромадження і очистки гідравлічного текучого середовища (зазвичай сирої нафти) і принаймні дві колони труб Гідравлічні струменеві насоси використовують таке ж саме наземне обладнання, і для них потрібні такі ж самі труби, як і для згаданих вище гідравлічних насосних систем, але замість насоснодвигунового агрегату там встановлено струменевий агрегат Вентурі, в якому використано принцип Бернуллі для того, щоб "підсмоктувати" текуче середовище, яке видобувається, в струмінь гідравлічного текучого середовища, що подається через інжектор Потім суміш гідравлічної і видобутої текучої нафти витікає на поверхню Гідравлічні струменеві насоси добре працюють Із загазованими текучими середовищами, але мають обмежену глибину занурення І низьку енергетичну ефективність Більш сучасний ПІДХІД ДО розробки підземних родовищ став доступним з початком комерційного використання потоково-камерного насоса Потоково-камерний насос (ПКН) складається з глибинного насоса Мойно, рух якому надається за допомогою колони штанг, що обертаються наземним двигуном ПКН добре пристосований для видобування в'язких, абразивних текучих середовищ Наземне і глибинне обладнання просте і надійне, має високу енергетичну ефективність Потоково-камерні насоси задовільно працюють з газом, проте система має обмеження по глибині і швидкості, і якщо об'єм текучого середовища, що надходить в насос, виявляється меншим, ніж він в змозі підняти, виникає механічна поломка системи, і свердловина стає "безнасосною" Наведений вище опис має на меті забезпечити практичне уявлення про різноманітність проми 48188 слових систем, які використовувалися і продовжують використовуватися в нафтодобуваючих країнах Однак, цей винахід за своєю суттю більш специфічний, а тому актуальні винаходи більш специфічні в межах того, що дійсно існує Наприклад, у застосуванні до високих і дуже високих продуктивностей, тобто більше 1000 барелей за день, в даний час існує лише один загальновизнаний метод для більшості виробок - це електрозанурюване накачування (ЕЗН) Система ЕЗН являє собою багатоступеневий глибинний відцентровий насос, рух якому надає безпосередньо глибинний електродвигун Електрична енергія до двигуна подається з поверхні по броньованому кабелю, який хомутами прикріплено до труби ЕЗН працюють у дуже широкому діапазоні інтенсивностей і глибин накачування, вимагають мінімального наземного обладнання (якщо є можливість підключення до централізованого джерела енергозабезпечення) і в достатній мірі енергетичне ефективні Вони не дуже добре працюють із загазованими і абразивними рідинами і досить нечутливі до змін швидкісних можливостей установленого агрегату Якщо на ДІЛЬНИЦІ, де знаходиться свердловина, немає електроенергії, то потрібен електрогенератор, рух якому надається газовим або дизельним двигуном З іншого боку, для ЕЗН характерними є висока вартість, складність в обслуговуванні і експлуатації, а при постійних коливаннях цін на сиру нафту будь-яка система, що може бути рентабельною, набуває величезної ЦІННОСТІ Головна причина високої вартості експлуатації ЕЗН полягає у занурюваному електродвигуні Двигун, який повинен працювати в гарячому сольовому водяному середовищі на високих швидкостях і під високою напругою, не може бути звичайним двигуном, а тому його купівля і ремонт надто дорогі Крім того, ЕЗН надто чутливі до перепадів напруги, не допускають надлишку живлення, мають суворі температурні обмеження і є слабою ланкою цієї, в інших відношеннях відмінної, високопродуктивної видобувної системи Якщо середовище свердловини містить пісок або абразиви, або корозійні солі, в насосі суттєво зростає тертя і, ВІДПОВІДНО, виростає навантаження на насос Якщо в районі свердловини утворюється скупчення газу, що не є незвичайним для глибоких свердловин, насоси і, зокрема, насоси з позитивним зміщенням, які зазвичай застосовуються, стають зовсім неефективними, і пропорційно цьому ростуть витрати на їх викс^идуяторна Відцентрова Насосна (РВН) система сполучає в собі високу підйомну спроможність ЕЗН і простоту приводу потоково-камерної насосної системи В цілому до складу системи входять електродвигун і редуктор, що знаходяться на поверхні і обертають ряд тяг, з'єднаних з агрегатом, який складається з підвищувальної передачі та занурюваного глибинного насоса (фіг 1) Необхідність наземного редуктора диктується граничною швидкістю стабільного обертання колони штанг Практика роботи з потоковокамерними насосами говорить про те, що швидкість обертання колони штанг порядку 500об/хв це практично та максимальна швидкість, яку можна надійно підтримувати Передача збільшує вхідну швидкість обертання колони штанг з приблизно 500об/хв до 3000-3500об/хв, які необхідні для роботи занурюваного насоса, прикріпленого до нижнього вихідного кінця передачі (див фіг 1) Текуче середовище, що має видобуватися, надходить до вхідного отвору відцентрового насоса, тече догори через ступені насоса і далі по трубі, в обхід передачі, надходить на поверхню РВН в принципі подібний до звичайних сільськогосподарських занурюваних насосів, рух яким також надається від наземного двигуна, що обертає вал, який іде вниз до багатоступеневого глибинного насоса В сільському господарстві глибинна передача не використовується, оскільки двигун, вал і насос обертаються з деякою швидкістю порядку 1600об/хв Така висока швидкість обертання агрегату стає можливою завдяки стабілізуючим підшипникам, розміщеним всередині ряду труб з інтервалом в 3,048м (10 футів), що практично неможливо для значно більш глибоких нафтових свердловин Маючи швидкість, що не перевищує 1600об/хв , сільськогосподарський насос здатен розвинути достатній напір на ступінь, щоб піднімати воду на кілька сотень футів, завдяки використанню насоса великого діаметра, що можливо через великий діаметр водяних свердловин (напір або тиск, що розвиваються на кожному ступені, пропорційний діаметру насоса) Оскільки для нафтових свердловин типове значення внутрішнього діаметра складає від 0,1524м до 0,2032м (від 6 до 8 дюймів), І нафтові свердловини зазвичай набагато глибшіводяних, то для ЕЗН типове значення швидкості обертання знаходиться в діапазоні 3000-3500об/хв , щоб створювати достатній напір на ступінь і звести КІЛЬКІСТЬ ступенів до здійснюваного числа (напір на ступінь пропорційний також квадрату швидкості обертання) Навіть при таких високих обертах ЕЗН часто мають більше 200 ступенів, аби здійснювати підйом текучого середовища з глибини в кілька тисяч футів Даний винахід покликаний вирішити проблему створення високопродуктивної і одночасно недорогої в обслуговуванні системи, яка втілює кращі риси відомих видів подібних установок Існує невелика КІЛЬКІСТЬ запатентованих і численна КІЛЬКІСТЬ незапатентованих пристроїв у тій сфері, де докладаються зусилля винахідників створення надійної високопродуктивної насосної системи для глибоких свердловин До цих пір найбільш поширеним підходом є використання глибинного насоса з позитивним зміщенням, рух якому надається рядом тяг, обертальний або зворотно-поступальний рух яких забезпечується за рахунок наземної силової установки Патент Ортіза № 3 891 031 спеціально призначений для глибоких свердловин І ущільнення в обсадних трубах, яке дозволило б цим трубам стати частиною подаючої системи Патент Джастіза № 4 291 588 пропонує систему для виснажених свердловин, що мають буровий діаметр порядку 0,1016 метрів (4 дюймів) Цей спеціальний патент відноситься до знижувальної передачі, що розташована між електродвигуном і 48188 насосом з позитивним зміщенням Припускається, що решта складових частин висхідного застосування відносяться до системи в цілому Патент Гаррісона № 4 108 023 відноситься до знижувальної передачі для використання в буровій установці, де буровий шлам може обтікати передачу, аби змазувати бур, не потрапляючи в саму систему Патент Уебера № 5 209 294 є характерним для потоково-камерного насоса Однак, такі насоси працюють на швидкостях від 300 до 1200об/хв , і їх продуктивність не оптимальна при застосуванні в глибоких свердловинах Подібний насос показано в патенті Камерона № 5 275 238, хоча по своїй суті цей патент призначений для інших предметів, ніж насос сам по собі Встановлена також наявність деяких високопродуктивних застосувань у галузі сільського господарства, в яких розвивається швидкість від 1200 до 1600об/хв і які зазвичай укомплектовані турбонасосом Однак, на відміну від даного винаходу, ці системи вимагають, щоб привідний вал, який іде до насоса, було закладено у підшипники, що встановлені між обсадною колоною і привідним валом, з метою уникнення пошкоджень привідного валу під час роботи Як стане зрозумілим з поданого нижче опису варіанту здійснення даного винаходу, якому віддається перевага, жодні зусилля винахідників, здійснені раніше, не дали прийнятних рішень вистражданих експлуатаційниками практичних проблем, що стосуються високопродуктивних глибоких свердловин Короткий виклад суті винаходу Даний винахід призначено для вирішення проблеми ефективності видобутку, суттєво більш складної у випадку глибоких нафтових свердловин, шляхом новаторської насосної системи, яка у середовищі глибокої нафтової свердловини дозволяє використовувати високопродуктивні насоси, такі, як багатоступеневий відцентровий насос, і позбавлена недоліків інших систем, що використовуються в даний час ВІДПОВІДНО було винайдено засіб для застосування редуктора нової конструкції, що надає рух відцентровому насосу Іноді цей засіб зветься тут просто Редукторною Відцентровою Насосною (РВН) системою Як нижче буде показано детально, РВН-система є системою штучного підйому рідини, головне завдання якої - повторити досягнення ЕЗН без використання дорогого і складного в експлуатації занурюваного двигуна Ціллю даного винаходу є забезпечення розроблювачів глибоких свердловин такою насосною системою, яка дозволила б збільшити видобуток, не викликаючи при цьому значного збільшення витрат Іншою ціллю даного винаходу є створення насосної системи, яка дозволяє використовувати ВИСОКОШВИДКІСНІ відцентрові насоси в середовищі глибокої свердловини без супутніх високих витрат, так чи інакше пов'язаних з експлуатацією глибинних занурюваних електродвигунів Ще однією ціллю даного винаходу є забезпечення роботи насоса без необхідності підтримувати ряд тяг за допомогою спеціальних ПІДШИПНИКІВ, 8 одночасно підтримуючи високий ступінь надійності всієї системи Ще одна ціль даного винаходу полягає в тому, щоб забезпечити розроблювачів глибоких свердловин ефективною системою видобутку, для якої характерні як високі обсяги, так і низькі витрати на обслуговування, і таким чином зробити подібні свердловини більш економічними, а отже, більш продуктивними Згадані вище, а також ІНШІ ЦІЛІ та переваги даного винаходу, стануть очевидними з детального опису варіанту його здійснення, якому віддається перевага, з посиланнями на креслення, на яких фігура 1 подає вигляд збоку глибокої свердловини, частково поданої в розрізі І по частинах, для Ілюстрації насосної системи згідно з даним винаходом в типовому оточуючому середовищі, фігура 2 подає вигляд збоку приводного агрегату, встановленого у верхній частині свердловини для обертання колони штанг, фігура 3 ілюструє одну з кількох підвищувальних передач, які можуть бути використані в системі згідно з даним винаходом, фігура 4 подає вигляд у розрізі частини 4-4 фіг 3, що ілюструє певні особливості системи, фігура 5 подає вигляд у розрізі частини 5-5 фіг З, фігура 6 подає перетин частини передачі, вздовж лінії 6-6 на фіг З, фігура 7 є наочним зображенням того, який вигляд мав би перетин фіг 6, якби зубчату пару, показану на фіг 6, було замінено планетарною передачею Детальний опис варіанту здійснення винаходу, якому віддається перевага з посиланням на креслення, починаючи з фіг 1, високопродуктивна насосна система для глибоких свердловин, сконструйована у ВІДПОВІДНОСТІ до цього винаходу, показана під номером 10 в типовому середовищі глибокої свердловини Систему 10 зібрано з кількох частин, включно з високопродуктивним відцентровим насосом 12 Згідно З винаходом, за насос 12 вибрано саме багатоступеневий насос, через його здатність викачувати відносно великий об'єм текучого середовища під значним головним тиском, який є звичайним явищем в умовах глибокої свердловини Перевага від використання багатоступеневого відцентрового насоса або будь-якої іншої подібної конструкції полягає втому, що він є високопродуктивним відкачуючим пристроєм Однак, для того, аби викачувати стільки, на скільки здатен пристрій, сучасним насосам подібного виду необхідно мати робочу швидкість до 3500 обертів за хвилину тоді, як наземні силові установки, подібні до показаної під номером 14, здатні ефективно працювати на обертах порядку 500об/хв Щоб передавати насосу зусилля, яке необхідне для його ефективної роботи, в межах промислового підходу в свердловину опускають високошвидкісний електродвигун, який або з'єднаний з насосом, або знаходиться в безпосередній близькості від нього, а електроенергію до двигуна подають від джерела, що знаходиться на поверхні Для такої конструкції характерною є непомірно 48188 10 тю, достатньою, аби передати зусилля, яке необвисока початкова ціна і, ВІДПОВІДНО, висока вархідне для обертання ряду тяг Привідний агрегат тість обслуговування, що ніяк не поєднується з 14 знижує оберти двигуна (звичайно 1600об/хв) коливаннями ринку і зводить нанівець вигоду, яку до тієї величини, при якій можливе тривале оберприносить використання високопродуктивних натання ряду тяг, близько 500об/хв сосів Недоліки систем, подібних до згаданих вище Як показано, частина колони штанг проходить електрозанурюваних насосних (ЕЗН) систем, підчерез корпус 32 сальника і виступає над ним (34) креслюючи необхідність пошуку шляхів викорисШків 36 закріплено на КІНЦІ 34 колони штанг і зв'ятання високопродуктивних насосів в глибоких свезано ременями 38 з електродвигуном ЗО, який тардловинах, призвели до створення цього кож має шків 40, встановлений на його ведучому винаходу, який передбачає використання відносно валу 43 Хоча для цієї мети може служити і редукнедорогого і дуже доступного, простого в обслуготорний привод, використання ременів дає певний вуванні, наземного привідного агрегату 14 загальдемпферний ефект, що дозволяє продовжити житновідомої конструкції, який встановлюють у верхтя системи ній частині свердловини Н Наземний привідний Шківи 36 і 40 мають такі розміри, щоб відбуваагрегат 14, який може використовувати будь-яке лося зменшення швидкості, для цього ефективний наявне підходяще джерело енергії, потрібен для діаметр шківа 36 виконують більшим діаметра шкіобертання колони 21 штанг, яка йде вниз по обсава 40 В даному випадку виконана редукція 2,5 до дній колоні 23, де в КІНЦІ з'єднується з одним із 1, щоб колону штанг можна було обертати з безредукторів, що входять до складу передачі 25, яка печною швидкістю порядку 500об/хв служить для надання руху насосові 12 Для досягнення максимальної ефективності насоса, зануреного в свердловину, передача 25 Згідно З кресленням, колона 21 штанг міститьповинна збільшувати швидкість колони штанг у ся в трубчастому елементі 24 з причин, що стануть кілька разів Щоб досягти цього, як показано на більш зрозумілими при подальшому обговоренні фіг 3, 4, 5 та 6, використовують підвищувальну Однак, намагання розкрутити насос з поверхні передачу, прикладом якої може бути зубчата пара, до необхідних швидкостей натикається на нові показана на фіг З проблеми Зокрема, обертовий момент, прикладений до колони 21 штанг, яка звичайно виконана у Передача 25, до складу якої входить корпус вигляді ПОСЛІДОВНОСТІ секцій, що є або твердими 45, закріплений на трубі 24, нерухомо підвішена на стержнями, або трубками, скріпленими між собою, цій трубі всередині свердловини Таким чином, наприклад, за допомогою зварювання або іншим корпус є пружним елементом, від якого можуть загальновідомим способом, призводить до виниквідштовхуватися робочі елементи всередині корнення руйнівних сил, які у разі, коли оберти перепуса Точніше, передача використовує набір зувищують 1000об/хв, здатні швидко зробити неприбчатих пар 47 Рух редуктору G надається за датною таку колону допомогою одного або кількох шарнірів 49 постійної швидкості загальновідомої конструкції, В звичайному випадку елементи колони штанг аби забезпечити плавну і постійну (рівномірну) не є динамічно збалансованими, і обертання з передачу енергії від колони 21 штанг В відносно високою швидкістю неминуче викликає подальшому ЦІЛІСНІСТЬ системи підсилюється за вібрацію Амплітуда вібрації може легко досягти рахунок муфти 52 безпеки, встановленої на колоні тієї величини, при якій деталі колони штанг, роз21 штанг прямо над передачею, і підшипником 54 міщеної всередині обсадної колони, стикаються з безпосередньо під муфтою безпеки Така елементами цієї труби, що погрожує руйнуванням конструкція забезпечує правильне центрування обох конструкцій Більш ТОГО, обертовий момент, передачі і стримує наслідки дисбалансу в ряду тяг, прикладений до колони штанг росте зі збільшенякі могли б сприяти вібрації ням її довжини внаслідок чого виникає небезпека руйнування при крутінні Хоча на кресленнях показано пристрій типу зубчатої пари, необхідно визнати, що в даному Даний винахід вирішує цю дилему за допомовинаході з тим же успіхом може бути застосована гою передачі 25, яка розташована між привідним планетарна система, подібна до наведеної на агрегатом 14 і насосом 12 Передачу 25 переважфіг 7, і що дійсно така система могла б позбавити но встановлюють безпосередньо біля насоса 12, її від необхідності використовувати шарніри 49 поможна навіть прикріпити до його корпуса, щоб костійної швидкості В цьому випадку рух центральлона 21 штанг зазнавала мінімального впливу ної шестерні S надається набором планетарних обертання, яке передається їй привідним агрегашестерень PG та кільцевою шестернею R ВІДПОтом, і забезпечувала б збільшення обертів у відВІДНО до основної ідеї даного винаходу кільцева ношенні 1 3 і більше шестерня має бути нерухомою, а планетарний З посиланням, зокрема, на фіг 2, аби уникнути пристрій повинен обертатися і обертати центральнебезпеки пошкодження колони 21 штанг, в привіну шестерню, аби збільшити оберти до величини, дному агрегаті 14, як показано, використовують необхідної для оптимального виходу насоса двигун, що може обертатися з будь-якою швидкіс 11 48188 12 34 —23 и —25 24Фіг. 2 12' ФІГ. 1 21 13 48188 14 24 Фіг. 4 Фіг. 5 58 12 Фіг. З Фіг. 6 15 48188 Фіг. 7 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 16
