Контейнер

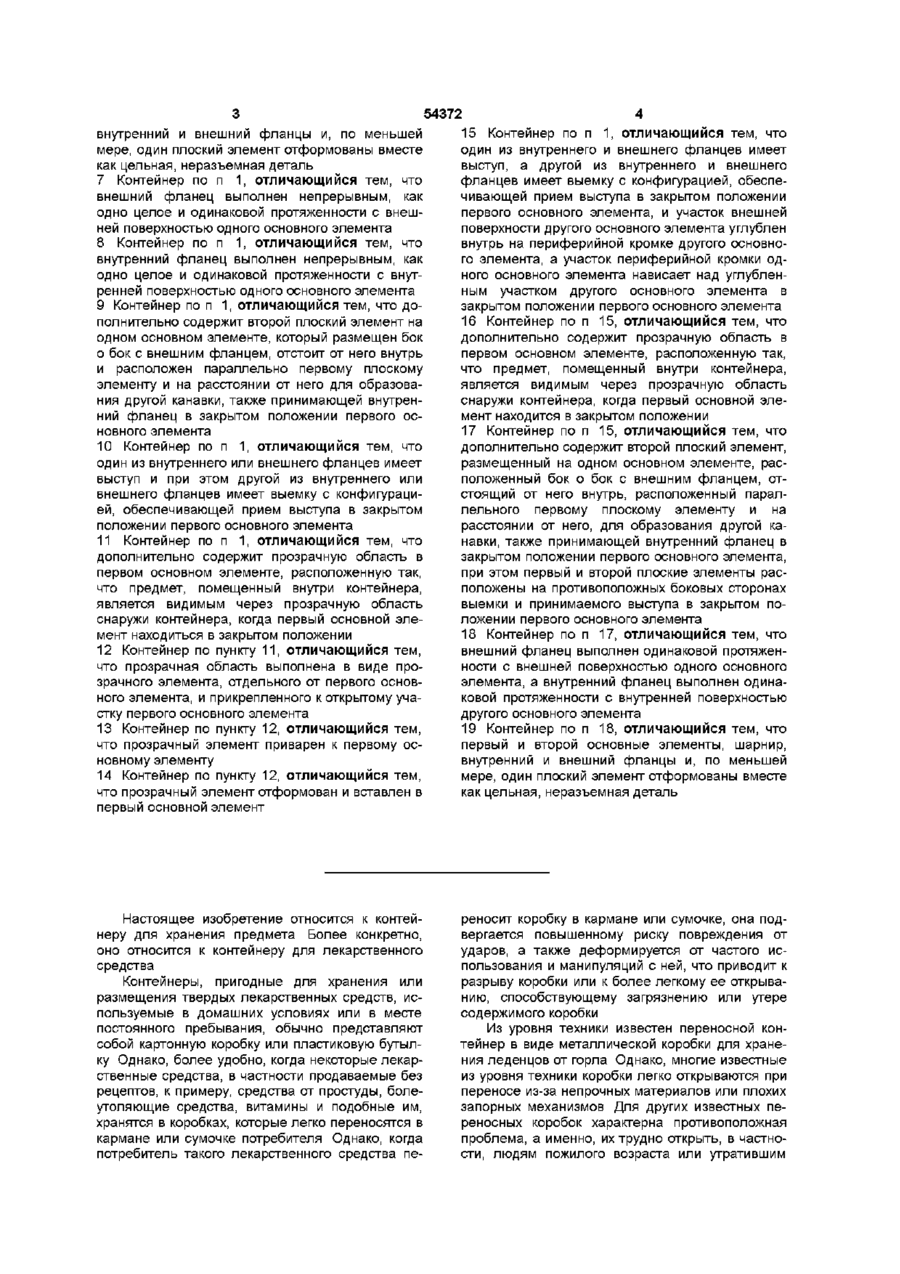

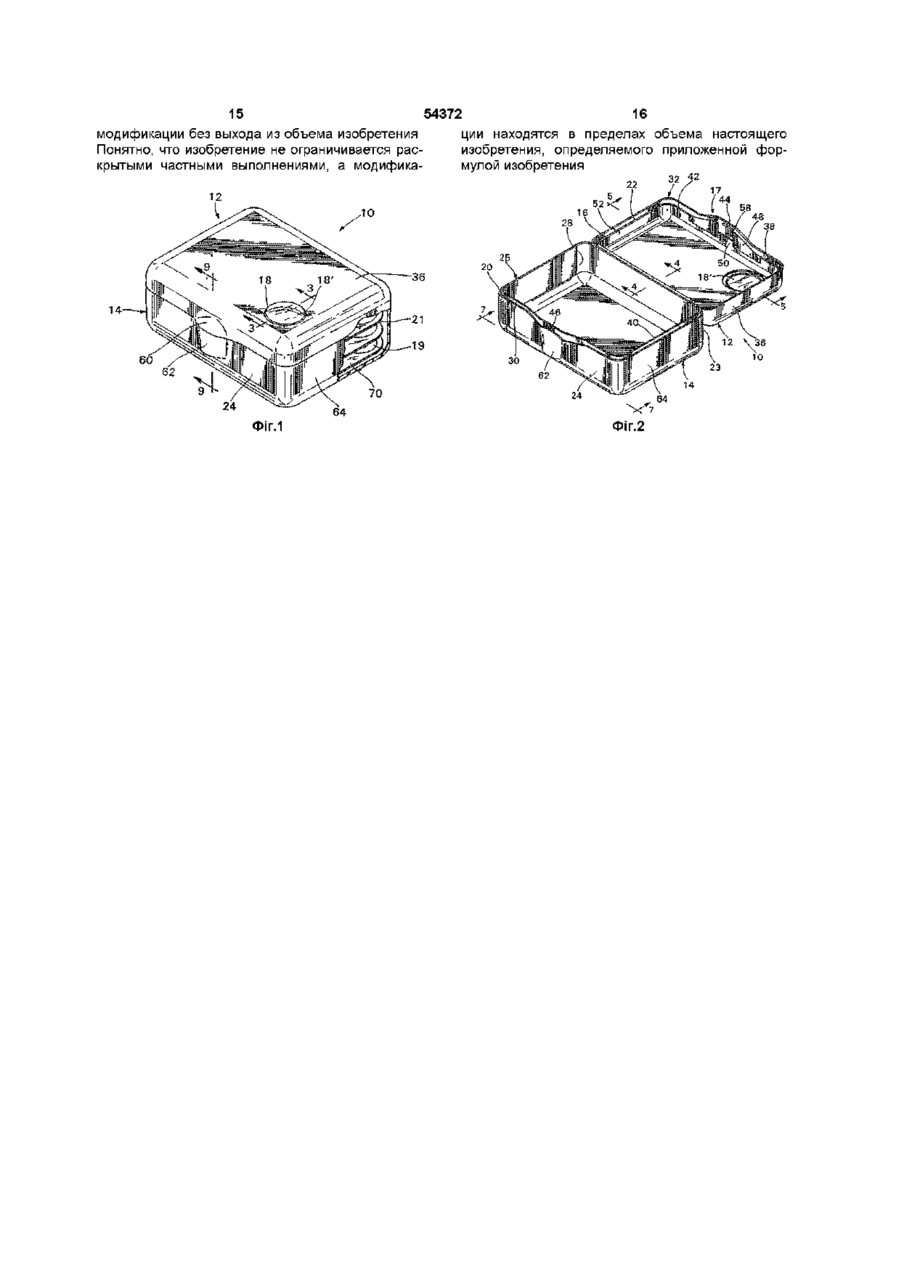

1 Контейнер, включающий первый основной элемент, имеющий внешнюю поверхность, внутреннюю поверхность и периферийную кромку, второй основной элемент, имеющий внешнюю поверхность, внутреннюю поверхность и периферийную кромку, шарнир, соединяющий первый и второй основные элементы так, что первый основной элемент является подвижным относительно второго основного элемента между закрытым положением и открытым положением, при этом в закрытом положении первого основного элемента периферийные кромки первого и второго основных элементов соединены и первый и второй основные элементы образуют полое внутреннее пространство для предмета, помещаемого в него, а в открытом положении первого основного элемента периферийные кромки первого и второго основных элементов разъединены, кроме как по шарниру, и, по меньшей мере, частично, отведены друг от друга, в открытом положении первого основного элемента, внешний фланец, выступающий из периферийной кромки одного из первого или второго основных элементов в закрытом положении первого основного элемента по направлению к периферийной кромке другого из первого или второго основных элементов, и внутренний фланец, выступающий из периферийной кромки другого из первого или второго основных элементов в закрытом положении первого основного элемента по направлению к периферийной кромке первого основного элемента, и, по меньшей мере частично, перекрывающийся с внутренней стороной' внешнего фланца первого основного элемента, отличающийся тем, что по меньшей мере один плоский элемент на одном основном элементе расположен бок о бок с внешним фланцем и отстоит от него внутрь, для образования канавки вместе с внешним фланцем между, по меньшей мере, одним плоским элементом, и внутренней поверхностью внешнего фланца, принимающей внутренний фланец в закрытом положении первого основного элемента 2 Контейнер по пункту 1, отличающийся тем, что в закрытом положении контейнер имеет, в общем случае, конфигурацию по существу прямоугольного параллелепипеда, имеющего шесть примыкающих поверхностей, при этом примыкающие поверхности расположены, по существу, под прямыми углами друг к другу 3 Контейнер по пункту 1, отличающийся тем, что внешний фланец выполнен одинаковой протяженности с внешней поверхностью одного основного элемента, выступающим из периферийной кромки одного основного элемента, а внутренний фланец выполнен одинаковой протяженности с внутренней поверхностью другого основного элемента, выступающим из периферийной кромки другого основного элемента, причем внешний и внутренний фланцы имеют конфигурации, обеспечивающие их наложение друг на друга в закрытом положении первого основного элемента 4 Контейнер по п 1, отличающийся тем, что внешний фланец выполнен одинаковой протяженности с внешней поверхностью одного основного элемента и внутренний фланец выполнен одинаковой протяженности с внутренней поверхностью другого основного элемента 5 Контейнер по п 1, отличающийся тем, что участок внешней поверхности любого одного из первого и второго основных элементов углублен внутрь на периферийной кромке одного основного элемента, а участок периферийной кромки другого из первого и второго основных элементов нависает над углубленным участком одного основного элемента в закрытом положении первого основного элемента 6 Контейнер по п 1, отличающийся тем, что первый и второй основные элементы, шарнир, О го Ю 54372 внутренний и внешний фланцы и, по меньшей мере, один плоский элемент отформованы вместе как цельная, неразъемная деталь 7 Контейнер по п 1, отличающийся тем, что внешний фланец выполнен непрерывным, как одно целое и одинаковой протяженности с внешней поверхностью одного основного элемента 8 Контейнер по п 1, отличающийся тем, что внутренний фланец выполнен непрерывным, как одно целое и одинаковой протяженности с внутренней поверхностью одного основного элемента 9 Контейнер по п 1, отличающийся тем, что дополнительно содержит второй плоский элемент на одном основном элементе, который размещен бок о бок с внешним фланцем, отстоит от него внутрь и расположен параллельно первому плоскому элементу и на расстоянии от него для образования другой канавки, также принимающей внутренний фланец в закрытом положении первого основного элемента 10 Контейнер по п 1, отличающийся тем, что один из внутреннего или внешнего фланцев имеет выступ и при этом другой из внутреннего или внешнего фланцев имеет выемку с конфигурацией, обеспечивающей прием выступа в закрытом положении первого основного элемента 11 Контейнер по п 1, отличающийся тем, что дополнительно содержит прозрачную область в первом основном элементе, расположенную так, что предмет, помещенный внутри контейнера, является видимым через прозрачную область снаружи контейнера, когда первый основной элемент находиться в закрытом положении 12 Контейнер по пункту 11, отличающийся тем, что прозрачная область выполнена в виде прозрачного элемента, отдельного от первого основного элемента, и прикрепленного к открытому участку первого основного элемента 13 Контейнер по пункту 12, отличающийся тем, что прозрачный элемент приварен к первому основному элементу 14 Контейнер по пункту 12, отличающийся тем, что прозрачный элемент отформован и вставлен в первый основной элемент 15 Контейнер по п 1, отличающийся тем, что один из внутреннего и внешнего фланцев имеет выступ, а другой из внутреннего и внешнего фланцев имеет выемку с конфигурацией, обеспечивающей прием выступа в закрытом положении первого основного элемента, и участок внешней поверхности другого основного элемента углублен внутрь на периферийной кромке другого основного элемента, а участок периферийной кромки одного основного элемента нависает над углубленным участком другого основного элемента в закрытом положении первого основного элемента 16 Контейнер по п 15, отличающийся тем, что дополнительно содержит прозрачную область в первом основном элементе, расположенную так, что предмет, помещенный внутри контейнера, является видимым через прозрачную область снаружи контейнера, когда первый основной элемент находится в закрытом положении 17 Контейнер по п 15, отличающийся тем, что дополнительно содержит второй плоский элемент, размещенный на одном основном элементе, расположенный бок о бок с внешним фланцем, отстоящий от него внутрь, расположенный параллельного первому плоскому элементу и на расстоянии от него, для образования другой канавки, также принимающей внутренний фланец в закрытом положении первого основного элемента, при этом первый и второй плоские элементы расположены на противоположных боковых сторонах выемки и принимаемого выступа в закрытом положении первого основного элемента Настоящее изобретение относится к контейнеру для хранения предмета Более конкретно, оно относится к контейнеру для лекарственного средства Контейнеры, пригодные для хранения или размещения твердых лекарственных средств, используемые в домашних условиях или в месте постоянного пребывания, обычно представляют собой картонную коробку или пластиковую бутылку Однако, более удобно, когда некоторые лекарственные средства, в частности продаваемые без рецептов, к примеру, средства от простуды, болеутоляющие средства, витамины и подобные им, хранятся в коробках, которые легко переносятся в кармане или сумочке потребителя Однако, когда потребитель такого лекарственного средства пе реносит коробку в кармане или сумочке, она подвергается повышенному риску повреждения от ударов, а также деформируется от частого использования и манипуляций с ней, что приводит к разрыву коробки или к более легкому ее открыванию, способствующему загрязнению или утере содержимого коробки Из уровня техники известен переносной контейнер в виде металлической коробки для хранения леденцов от горла Однако, многие известные из уровня техники коробки легко открываются при переносе из-за непрочных материалов или плохих запорных механизмов Для других известных переносных коробок характерна противоположная проблема, а именно, их трудно открыть, в частности, людям пожилого возраста или утратившим 18 Контейнер по п 17, отличающийся тем, что внешний фланец выполнен одинаковой протяженности с внешней поверхностью одного основного элемента, а внутренний фланец выполнен одинаковой протяженности с внутренней поверхностью другого основного элемента 19 Контейнер по п 18, отличающийся тем, что первый и второй основные элементы, шарнир, внутренний и внешний фланцы и, по меньшей мере, один плоский элемент отформованы вместе как цельная, неразъемная деталь 54372 ловкость рук Попытки улучшить крышки некоторых известных контейнеров, к примеру, путем использования защищенной крышки типа "сэйфти кэп" ( safety cap) / слишком затрудняли потребителю типичного, продаваемого без рецепта, или выписываемого лекарства открывание переносной коробки В дополнение к этому, большинство переносных контейнеров не позволяют потребителю лекарственного средства рассмотреть содержимое коробки без ее открывания Следовательно, в данной области техники имеется потребность в переносном контейнере для медикаментов, который имеет размеры, легко подходящие для кармана или сумочки и который удовлетворительно противостоит повышенному риску повреждения при его переноске без самопроизвольного открывания, но который легко открывается вручную пользователем Кроме того, существует необходимость в контейнере, который имеет особенность, заключающуюся в том, что содержимое может быть легко осмотрено через часть контейнера без необходимости открывать контейнер Настоящее изобретение обеспечивает переносной контейнер для медикаментов, имеющий усовершенствованную подвижную крышку, достаточно хорошо противостоящую механическим напряжениям, возникающим при переноске, но которая легко открывается пользователем Кроме того, настоящее изобретение обеспечивает такой переносной контейнер, который, кроме того, имеет прозрачную область, позволяющую пользователю видеть часть содержимого без открывания контейнера Настоящее изобретение касается контейнера для хранения и показа предмета Контейнер содержит первый основной элемент, второй основной элемент и шарнир Первый основной элемент имеет внешнюю поверхность, внутреннюю поверхность, периферийную кромку и прозрачную область Прозрачная область расположена так, чтобы предмет, помещенный в контейнер, был видимым через прозрачную область, когда контейнер находится в закрытом состоянии Второй основной элемент имеет внешнюю поверхность, внутреннюю поверхность и периферийную кромку Шарнир соединяет первый и второй основные элементы так, что первый основной элемент является подвижным относительно второго основного элемента между закрытым и открытым положениями Закрытое положение определяет пустое внутреннее пространство для предмета, помещаемого в контейнер В закрытом положении периферийные кромки первого и второго основного элементов соединены Открытое положение - это положение, в котором первый и второй основные элементы разъединены, за исключением зоны шарнира, и, по меньшей мере частично, отведены друг от друга Первый и второй основные элементы в закрытом положении могут защелкиваться с возможностью освобождения В альтернативном варианте выполнения изобретение предлагает контейнер для хранения предмета Контейнер содержит первый основной элемент, второй основной элемент и шарнир Первый основной элемент имеет внешнюю по верхность, внутреннюю поверхность и периферийную кромку Периферийная кромка первого основного элемента содержит внешний фланец, который имеет одинаковую протяженность с внешней поверхностью первого основного элемента и выступает от периферийной кромки первого основного элемента Второй основной элемент имеет внешнюю поверхность, внутреннюю поверхность и периферийную кромку Периферийная кромка второго основного элемента содержит внутренний фланец, который имеет одинаковую протяженность с внутренней поверхностью второго основного элемента и выступает от периферийной кромки второго основного элемента Шарнир соединяет первый и второй основные элементы так, что первый основной элемент является подвижным относительно второго основного элемента между закрытым и открытым положениями Закрытое положение определяет пустое внутреннее пространство для предмета, помещаемого в контейнер В закрытом положении внешний фланец и внутренний фланец перекрываются Открытое положение - это такое положение, в котором первый и второй основные элементы разъединены, кроме как по шарниру, и, по меньшей мере частично, отведены друг от друга В закрытом положении первый и второй основные элементы могут защелкиваться с возможностью освобождения Предшествующее краткое изложение изобретения и последующее подробное описание предпочтительных вариантов осуществления изобретения будут более понятными в связи с приложенными чертежами Для иллюстрации изобретения на чертежах показаны варианты его выполнения, которые являются в настоящее время предпочтительными Однако, должно быть понятно, что изобретение не ограничивается показанными конструкциями и средствами На чертежах одинаковые позиции использованы для представления подобных элементов на всех видах Фиг 1 - перспективный вид С частичным вырезом контейнера по изобретению, в закрытом положении, фиг 2 - перспективный вид контейнера по изобретению, в открытом положении, фигЗ - увеличенный частичный вид в поперечном сечении по 3-3 на фиг 1, фиг 4 - увеличенный частичный вид в поперечном сечении по 4-4 на фиг 2, фиг 5 - вид сбоку, частично в поперечном сечении по 5-5 на фиг 2, фиг 6 - поперечное сечение по 6-6 на фиг 5, фиг 7 - вид сбоку контейнера в открытом положении по линии 7-7 на фиг 2, фиг 8 - частичный вид в поперечном сечении по 8-8 на фиг 7, фиг 9 - частичный вид в поперечном сечении по 9-9 на фиг 1 Только для удобства, а не с целью ограничения, в последующем описании использована определенная терминология Слова "правый", "левый", "нижний" и "верхний" означают направления в ориентации фиг 1 и 2, на которые делаются ссылки Слова "внутрь" и "наружу" относятся к направлениям, например, соответственно к и от 54372 геометрического центра коробки и ее частей Эта терминология охватывает вышеупомянутые слова, их производные, а также понятия, имеющие аналогичный смысл Ссылаясь теперь на чертежи, на которых на фиг 1 - 9 показаны предпочтительные варианты выполнения, рассмотрим детали контейнера 10 по изобретению Контейнер 10 имеет в своем составе первый основной элемент 12, второй основной элемент 14 и шарнир 16 Первый основной элемент снабжен прозрачной областью 18 Хотя на чертежах первый основной элемент 12 показан как верхняя крышка контейнера 10, а второй основной элемент 14 - как днище контейнера 10, следует понимать, что первый и второй основные элементы 12, 14 можно поменять местами без выхода из объема изобретения Контейнер 10 в закрытом положении, показанном на фиг1, при виде сверху может иметь любую конфигурацию, выбранную из множества геометрических конфигураций, включая квадратную, прямоугольную, круговую, шестиугольную, треугольную, овальную или подобную им Предпочтительно, контейнер 10 имеет в целом конфигурацию, по существу, квадратного или прямоугольного параллелепипеда, при этом контейнер имеет шесть поверхностей, примыкающих, по существу, под прямыми углами друг к другу, предпочтительно, как показано, со скругленными примыкающими краями и углами Более предпочтительно, если каждая поверхность контейнера 10 является прямоугольной Первый основной элемент 12, второй основной элемент 14 и шарнир 16 могут быть изготовлены из любого подходящего упаковочного материала, включая металл, пластик, тонкий картон и подобные материалы Однако предпочтительно изготавливать первый основной элемент 12, второй основной элемент 14 и шарнир 16 из формуемого термопластичного или термореактивного полимерного материала, включая, например, полиолефин, полистирол, поливинилхлорид, полиакрилат, полиацетат и из сополимеры, смеси и композиции Более предпочтительно изготавливать первый основной элемент 12, второй основной элемент 14 и шарнир 16 из рецитируемого термопластичного материала, такого как полиолефин, к примеру, из полипропилена или полиэтилена В настоящее время предпочтительным материалом является полипропилен Первый и второй основные элементы 12, 14, предпочтительно, являются непрозрачными, за исключением прозрачной области 18 Непрозрачность может обеспечиваться любым подходящим способом, включая использование непрозрачных материалов или введение соответствующего красителя или пигмента в пластик, образующий контейнер В настоящее время в пластик предпочтительно добавлять белый пигмент диоксида титана Конечно, можно использовать другие типы и носители пигментов или красителей или другие цвета Прозрачная область 18, предпочтительно, представляет собой прозрачный элемент 18', который является отдельным от первого и второго основных элементов 12, 14 и прикреплен к облас 8 ти 18, такой как открытая область 18 в первом основном элементе 12 Прозрачная область расположена таким образом, что предмет, к примеру предмет 19, показанный на фиг1, будучи помещенным в контейнер, является видимым через прозрачную область 18, когда контейнер находится в закрытом положении Предпочтительно, чтобы только один предмет 19 был видимым через прозрачный элемент 18', которому приданы размеры и форма по существу такие же, как предмету 19, хотя, если это желательно, прозрачный элемент 18' может быть такого размера и формы, чтобы видеть через него более чем один предмет Прозрачный элемент 18', или окно, также изготавливается, предпочтительно, из формуемого прозрачного термопластичного материала Использованный здесь термин "прозрачный также включает понятие "просвечивающий" Однако, предпочтительно, этот материал пропускает свет в достаточной степени для того, чтобы кто-либо, увидевший предмет через прозрачный элемент 18', мог понять сущность предмета 19 Прозрачный элемент 18' является, предпочтительно, кроме всего бесцветным, однако, прозрачному элементу 18' также может быть придан цвет путем нанесения покрытия, смешивания или компаундирования любым подходящим способом материала, образующего прозрачный элемент 18', с красителем и/или пигментом Более предпочтительно изготовлять окно 18' из формуемого, возвращаемого в оборот полиолефина, к примеру, из гомополимеров и сополимеров полипропилена и полиэтилена В настоящее время предпочтительным материалом для окна 18' является осветленный полипропилен Прозрачный элемент 18' может быть прикреплен к открытой области 18 любым подходящим способом Предпочтительно, прозрачный элемент 18' приваривают сварочным швом к первому основному элементу 12 Альтернативно, прозрачный элемент 18', предпочтительно, формуют так, чтобы вставить в первый основной элемент 12 Прозрачный элемент 18' также может быть образован как одно целое с первым основным элементом 12, к примеру способами совместного формования Понятно, что, кроме этого, и другие подходящие средства могут использоваться для прикрепления прозрачного элемента 18' к первому основному элементу 12, включая, например, клей, активируемый нагрівом или склеивающий под давлением Прозрачный элемент 18' и открытая область 18, предпочтительно, выполнены в первом основном элементе таким образом, чтобы прозрачный элемент находился в пределах области 18 Как показано на фигЗ, прозрачная область 18 может быть выполнена с краем 18а, которому придана конфигурация, необходимая для взаимодействия с соответствующим краем 18а' прозрачного элемента 18' Затем края 18а, 18а' скрепляют вместе, как описано выше Как показано на фиг 1 и 2, первому основному элементу 12 и второму основному элементу 14 приданы такие конфигурации, что когда контейнер 10 закрыт, периферийная кромка 22 первого основного элемента 12 и периферийная кромка 20 54372 второго основного элемента 14 соединены Кроме того, в закрытом положении устанавливают объем пустого внутреннего пространства 21 для предмета и, предпочтительно, ряда предметов, к примеру предмета 19, показанного на фиг 1 Шарнир 16 соединяет периферийную кромку 22 первого основного элемента 12 и периферийную кромку 20 второго основного элемента 14 таким образом, что второй основной элемент 14 является подвижным относительно первого основного элемента 12 между закрытым положением, показанным на фиг1, и открытым положением, показанным на фиг 2 В открытом положении первый и второй основные элементы 12, 14 разъединены, кроме как по шарниру 16, и, по меньшей мере частично, отведены друг от друга Шарнир 16 любого подходящего типа может соединять первый и второй основные элементы 12, 14 в любом положении вдоль их соответствующих периферийных кромок 22, 20 В предпочтительном, по существу прямоугольном, контейнере 10, показанном на фиг 1 и 2, шарнир 16, предпочтительно, расположен на стороне 23 контейнера 10, противоположной стороне 24 контейнера 10, снабженной любой подходящей защелкой, к примеру, описанной ниже Контейнер 10, предпочтительно, формуют как цельное изделие, которое содержит первый и второй основные элементы 12, 14 и шарнир 16, ив таком случае шарнир 16 и первый и второй основные элементы 12, 14 целиком образуют из одного материала Понятно, что шарнир 16 может быть образован отдельно, из того же либо из другого материала, чем первый основной элемент 12 или второй основной элемент 14 без выхода из объема изобретения Когда шарнир 16 формуют как одно целое с первым и вторым основными элементами 12, 14, то шарнир 16, предпочтительно, имеет толщину, измеряемую в плоскости, перпендикулярной продольной плоскости шарнира 16, которая меньше толщины первого и второго основных элементов 12, 14, измеряемой поперечно от края до края периферийных кромок 22, 20 этих элементов 12, 14 Шарнир 16 является, предпочтительно, более тонким, чтобы обеспечить гибкость по всей длине шарнира 16 Как показано на фиг 2, длина шарнира 16, измеряемая вдоль продольной оси шарнира 16, предпочтительно, меньше, чем длина контейнера 10, измеряемая в том же самом направлении, чтобы предохранить части шарнира 16 от выхода за пределы длины контейнера 10, в результате чего шарнир 16 не будет зацепляться предметами или повреждаться иным путем В открытом состоянии шарнир 16 изгибается так, что, как показано на фиг 4, между первым и вторым основными элементами сохраняется промежуток 17 Периферийная кромка 22 первого основного элемента 12 и периферийная кромка 20 второго основного элемента 14 в закрытом положении фиксированы с возможностью освобождения Защелка 17 скрепляет с возможностью освобождения периферийные кромки 20, 22 первого и второго основных элементов 12, 14 так, что когда предметы 19 хранятся внутри контейнера 10, то эти предметы 19 надежно заперты внутри Можно 10 использовать другие пригодные с точки зрения настоящего раскрытия защелкивающие приспособления, включая, например, снабжение первого и второго основных элементов 12, 14 взаимозапирающимися участками, обеспечением плотной посадки, защелкой, крючком или подобными фиксирующими приспособлениями Предпочтительно, как описано ниже, чтобы периферийные кромки 20, 24 защелкивались с возможностью освобождения посредством взаимозапирающихся фланцев и посредством плотной посадки, которые могут быть включены в формуемую структуру первого и второго основных элементов 12, 14 Периферийная кромка 20 второго основного элемента 14 содержит, предпочтительно, внутренний фланец 25, который выступает из периферийной кромки 20 второго основного элемента 14 Внутренний фланец 25 образуют, предпочтительно, формовкой, как часть второго основного элемента 14 таким образом, что внутренняя поверхность 26 внутреннего фланца 25 имеет одинаковую протяженность с внутренней поверхностью 28 второго основного элемента 14 Внешняя поверхность 30 внутреннего фланца 25 лежит, предпочтительно, в плоскости, перпендикулярной периферийной кромке 20 второго основного элемента 14 В дополнение к этому предпочтительно, чтобы внутренний фланец 25 проходил по всему контуру второго основного элемента 14, как показано на фиг 2 Если периферийная кромка 20 второго основного элемента 14 имеет внутренний фланец 25, то, кроме того, предпочтительно, чтобы периферийная кромка 22 первого основного элемента 12 имела внешний фланец 32, которому, предпочтительно, придается такая конфигурация, что когда контейнер 10 находится в закрытом положении, внутренний фланец 25 и внешний фланец 32 плотно смыкаются и перекрываются, как показано на фиг 9 Внешний фланец 32 образован, предпочтительно, формовкой, как часть первого основного элемента 12 таким образом, что внешняя поверхность 34 внешнего фланца 32 имеет одинаковую протяженность с внешней поверхностью 36 первого основного элемента 12 Внутренняя поверхность 38 внешнего фланца 32 лежит, предпочтительно, в плоскости, перпендикулярной периферийной кромке 22 первого основного элемента 12 Внешний фланец 32, как и внутренний фланец 25, проходит, предпочтительно, по всему контуру первого основного элемента 12, как это показано на фиг 2 Внутренний фланец 25 и внешний фланец 32 действуют совместно, чтобы способствовать более надежному защелкиванию с возможностью освобождения контейнера 10 в закрытом положении Внешнему и внутреннему фланцам 25, 32 придают, предпочтительно, такую конфигурацию, что когда контейнер 10 находится в закрытом положении, фланцы 25, 32 перекрываются Для обеспечения надежного перекрывания внешнего фланца 32 и внутреннего фланца 25, когда контейнер 10 находится в закрытом положении, высота внутреннего фланца 25, измеряемая в поперечном направлении от периферийной кромки 20 второго основного элемента 14 до кромки 40 внут 12 11 54372 реннего фланца 25, предпочтительно, по сущесткоторый полностью соответствует криволинейнову, такая же, как высота внешнего фланца 32, изму контуру внешнего фланца 32 вблизи защелки меряемая в поперечном направлении от перифе17 Предпочтительно иметь более одного плоского рийной кромки 22 первого основного элемента 12 элемента 48 одинаковой протяженности, как покадо кромки 42 внешнего фланца 32 зано на фиг 2 и 5, и формовать плоские элементы Хотя на чертежах показаны внешний фланец 48 как неотъемлемую часть первого основного 32, расположенный на первом основном элементе элемента 12 Как показано на фиг 6, плоские эле12, и внутренний фланец 25, расположенный на менты 48 расположены внизу внутри контейнера втором основном элементе 14, понятно, что не 10 таким образом, что между каждым из плоских будет выходом из объема настоящего изобретеэлементов 48 и внутренней поверхностью 38 ния, если внутренний и внешний фланцы 25, 32 внешнего фланца 32 образуется канавка 54 для поменяются местами на основных элементах приема внутреннего фланца 25, когда контейнер 12, 14 10 находится в закрытом положении Канавка 54 имеет, предпочтительно, толщину, измеряемую Внутренний фланец 25 и внешний фланец 32, между внутренней поверхностью 38 внешнего предпочтительно, выполняют с обеспечением их фланца 32 и внешней поверхностью 56 плоских взаимной плотной посадки с помощью выступа 44 элементов 48, которая приближенно соответствуи выемки 46, каждый из этих элементов располоет толщине внутреннего фланца, измеряемой пожен на любом фланце - либо внутреннем 25, либо перек от края до края кромки 40 внутреннего внешнем фланце 32 Хотя на чертежах показано, фланца 25 Кроме того, канавка 54 имеет, предчто выступ 44 расположен на внутренней поверхпочтительно, глубину, которая соответствует выности 38 внешнего фланца 32 на первом основсоте внутреннего фланца 25 ном элементе, а выемка 46 расположена на внешней поверхности 30 внутреннего фланца 25 на Плоские элементы 48 действуют в направлевтором основном элементе, понятно, что противонии повышения надежности взаимной фиксации положное расположение будет равным образом основных элементов 12, 14 путем создания доэффективным Выемке 46 придана, предпочтиполнительного закрепления перекрывающихся тельно, форма, обеспечивающая прием выступа фланцев 25, 32, когда контейнер 10 находится в 44, когда контейнер 10 находится в закрытом позакрытом положении Кроме того, плоские элеложении Так, выступ 46 и выемка 44 должны расменты 48 способствуют удержанию внутреннего полагаться так, чтобы они совпадали друг с друфланца 25 на месте против внешнего фланца 32, гом на фланцах 25, 32 В вертикальной проекции когда контейнер 10 закрыт В дополнение к этому, выемка 46 и выступ 44 могут иметь любую конфиесли выступ 44 и выемка 46 используют в сочетагурацию, включая круговую, квадратную, прямонии с плоскими элементами 48, то плоские элеугольную, треугольную и им подобную Предпочменты 48 помогают плавно и точно направлять тительно, как показано на фиг 2 и 5-9, выступ 44 внутренний фланец 25 в канавку 54, в результате имеет выпуклую, в общем случае, прямоугольную чего выступ 44 и выемка 46 легко схватываются форму Выемка 46, как показано на фиг 2 и 5-9, друг с другом при закрывании контейнера 10 Поимеет, предпочтительно, прямоугольную форму сле того, как контейнер закрыт, плоские элементы Выемка 46 и выступ 44 формуют, предпочтительспособствуют поддержанию выступа 44 и выемки но, как часть соответствующего первого или вто46 в зацепленном состоянии, чтобы предохранить рого основных элементов 12, 14, на которых они контейнер 10 от свободного открывания располагаются, но они могут быть отдельными Выступ 44 и выемка 46 расположены, преддеталями, присоединяемыми с помощью клея или почтительно, в области 58 между двумя плоскими других подобных средств элементами 48, в результате чего каждый плоский элемент с одной из двух сторон стабилизирует и Фиксирующую способность фланцев 25, 32 поддерживает выемку 46 и выступ 44 Как показаможно дополнительно усилить введением, по но на фиг 6, если выемка 46 и выступ 44 испольменьшей мере одного, плоского элемента 48, расзуют в сочетании с плоскими элементами 48, то положенного внутри, вблизи участка 50 внутренвнешние поверхности 56 плоских элементов 48 ней поверхности 52 первого основного элемента также предпочтительно слегка наклонять, чтобы Продольная плоскость плоского элемента 48 крокромка 40 веутреннего фланца 25 более свободно ме того, предпочтительно, по существу паралнаправлялась мимо выступа 44 в канавку 54 лельна, по меньшей мере, участку 50 внутренней поверхности 52 первого основного элемента 12, Облегчить открывание контейнера 10, нахокоторый, как показано на фиг 6, является частью дящегося в закрытом положении, можно, как покастороны 24 контейнера 10, противоположной шарзано на фиг 1, 2 и 7, текстурированием участка 60 ниру 16 В этом примере между, в общем случае внешней поверхности 36 первого основного элепараллельными, плоским элементом 48 и участмента 12 и участка 62 внешней поверхности 64 ком 50 внутренней поверхности 52 первого основвторого основного элемента 14 Понятно, что текного элемента 12 имеется небольшой угол наклостурирование любого участка внешней поверхнона (около 10°) сти основных элементов 12, 14 также облегчает открывание контейнера Плоский элемент 48 может иметь любую подходящую форму Как показано на фиг 2 и 5, плосВ качестве альтернативы или, предпочтителькому элементу придают, предпочтительно, такую но, в дополнение к образованию текстурированноконфигурацию, что он дополняет конфигурацию го участка внешней поверхности на одном или внешнего фланца 32 Как показано на фиг 2 и а, обоих основных элементах, участок 66 внешней плоский элемент 48 имеет криволинейный контур, поверхности 36, 64 одного первого или второго 14 13 54372 основных элементов 12, 14 может быть отклонен ковке, к примеру, в блистерной упаковке 70, покавнутрь, чтобы участок 68 периферийной кромки не занной на фиг 1 Блистерная упаковка 70 имеет, отклоненной внешней поверхности другого основпредпочтительно, прозрачную или, по меньшей ного элемента проходил относительно снаружи по мере, полупрозрачную оболочку, вследствие чего сравнению с отклоненным участком 66, создавая каждое отдельное лекарственное средство видисвес 68 Свес облегчает открывание контейнера мо через упаковку Как показано на фиг 1, 2, 7 и 9, текстурированный В частности, предпочтительно, чтобы лекаручасток 62 второго основного элемента 14 углубственные средства или предметы 19 и любые полен, чтобы образовать углубленный участок или требительские упаковки располагались в контейвпадину 66 на внешней поверхности 64 второго нере 10 таким образом, чтобы прозрачная область основного элемента 14 Соответствующий тексту18 (или прозрачный элемент 18') которой придарированный участок 60 внешней поверхности 36 ны, предпочтительно и по существу, одинаковые первого основного элемента 12 выполнен неугобщая форма и размер с предметом 19, совмелубленным Участок 68 периферийной кромки 22 щалась с предметом 19 для показа предмета 19 первого основного элемента 12 проходит снаружи Таким образом, покупатели или пользователи конза пределами периферийной кромки 20 углублентейнера 10 могут видеть, по меньшей мере, часть ного текстурированного участка 62 внешней посодержимого, смотря сквозь прозрачную обверхности 64 второго основного элемента 14 в ласть 18 области впадины 66 Протяженный участок 68 Другие факультативные признаки, которые периферийной кромки облегчает открывание конмогут быть распространены на контейнер 10 по тейнера 10, обеспечивая место для приложения изобретению, включают углубленный участок 72 усилия руки, необходимого для открывания На на любой из внешних поверхностей 36, 64 первого основании этого раскрытия должно быть понятно, или второго основных элементов 12, 14, который что углубленный участок 66 может быть на любом может использоваться для нанесения любой этиэлементе из первого и второго основных элеменкетки или для других эстетических целей В дотов 12, 14 и что без выхода из объема изобретеполнение к этому, фланцы 25, 32 и периферийные ния может быть более одного углубленного кромки 20, 22 первого и второго основных элеменучастка тов 12, 14 могут выполняться с различными общими конфигурациями, чтобы облегчить открываВ альтернативном варианте, контейнер 10 ние контейнера 10, чтобы улучшить в целом его может быть изготовлен для хранения такого внешний вид и/или чтобы привлечь внимание к предмета, как, например, предмет 19, показанный защелке контейнера 10 Например, как показано на фиг 1 В этом варианте контейнер 10 содержит на фиг 1, 2 5 и 7, внешнему фланцу 32 и перифепервый основной элемент 12 с периферийной рийной кромке 22 первого основного элемента 12 кромкой 22, которая имеет, как описано выше, приданы такие конфигурации, что они изогнуты внешний фланец 32, второй основной элемент 14 вниз по всему участку первого основного элеменс периферийной кромкой 20, которая имеет, как та вблизи защелки На фиг 1 кривизна центрироописано выше, внутренний фланец 25, и шарнир вана примерно относительно текстурованного 16 В этом варианте первый основной элемент участка 60 первого основного элемента 12 Внутможет не содержать прозрачной области 18 Одренний фланец 25 и периферийная кромка 20 нако, предпочтительно, чтобы в контейнере 10 второго основного элемента 14 также изогнуты имелась прозрачная область 18 или прозрачный книзу, чтобы обеспечить соответствующую форму элемент 18', описанные выше, чтобы предметы, второму основному элементу в области вблизи храняющиеся в контейнере, были видимыми в текстурованного участка 62 второго основного закрытом контейнере В этом варианте первый и элемента 14 Кривизна, предусмотренная для второй основные элементы 12, 14 являются взаифланцев 25, 32 и основных элементов 12, 14, мозаменяемыми и могут быть изготовлены из люпредназначена для привлечения внимания польбых материалов и им может быть придана любая зователя к защелке контейнера 10, а также обесконфигурация, как это описывалось выше В запечивает дополнительную площадь поверхности крытом положении фланцы 25, 32 перекрываются для деталей показанной защелки, включая плоПредметы 19, которые предназначены для ские элементы 48, шип 44 и паз 46 хранения в любом варианте контейнера 10 по изобретению, представляют собой, предпочтиКроме того, контейнер 10 может быть получен тельно, лекарственные средства, хотя многие друформовкой с включением таких признаков и знагие предметы, такие как, например, и без ограников (не показанных), как маркировка, инструкция чения, витамины, конфеты и другие пищевые для пользователя, информация производителя изделия, косметика, ювелирные изделия, детские или, если требуется, сведения о возможности реигрушки, монеты и подобные изделия могут храциркуляции основных деталей контейнера 10 Дониться и/или демонстрироваться в контейнере 10 полнительная предохранительная упаковка (не Типичные предпочтительные лекарственные показанная), к примеру, усадочный оберточный средства, рекомендуемые для хранения и/или материал или подобная ему пленка, может предупоказа в контейнере 10, могут быть в виде таблесматриваться по внешней поверхности контейнеток, колпачков, капсул или леденцов Предпочтира 10, чтобы защитить предметы 19 от порчи или тельными лекарственными средствами являются старения леденцы или антацидные средства Кроме того, Для специалистов в данной области техники такие лекарственные средства, находящиеся должно быть понятно, что в вариантах осуществвнутри коробки, размещены в герметичной упаления изобретения, описанных выше, возможны 15 16 54372 модификации без выхода из объема изобретения ции находятся в пределах объема настоящего Понятно, что изобретение не ограничивается расизобретения, определяемого приложенной форкрытыми частными выполнениями, а модификамулой изобретения 32 22 10 20 60 30 62 70 ФІГ.1 17 54372 18 48 Фіг.9 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
