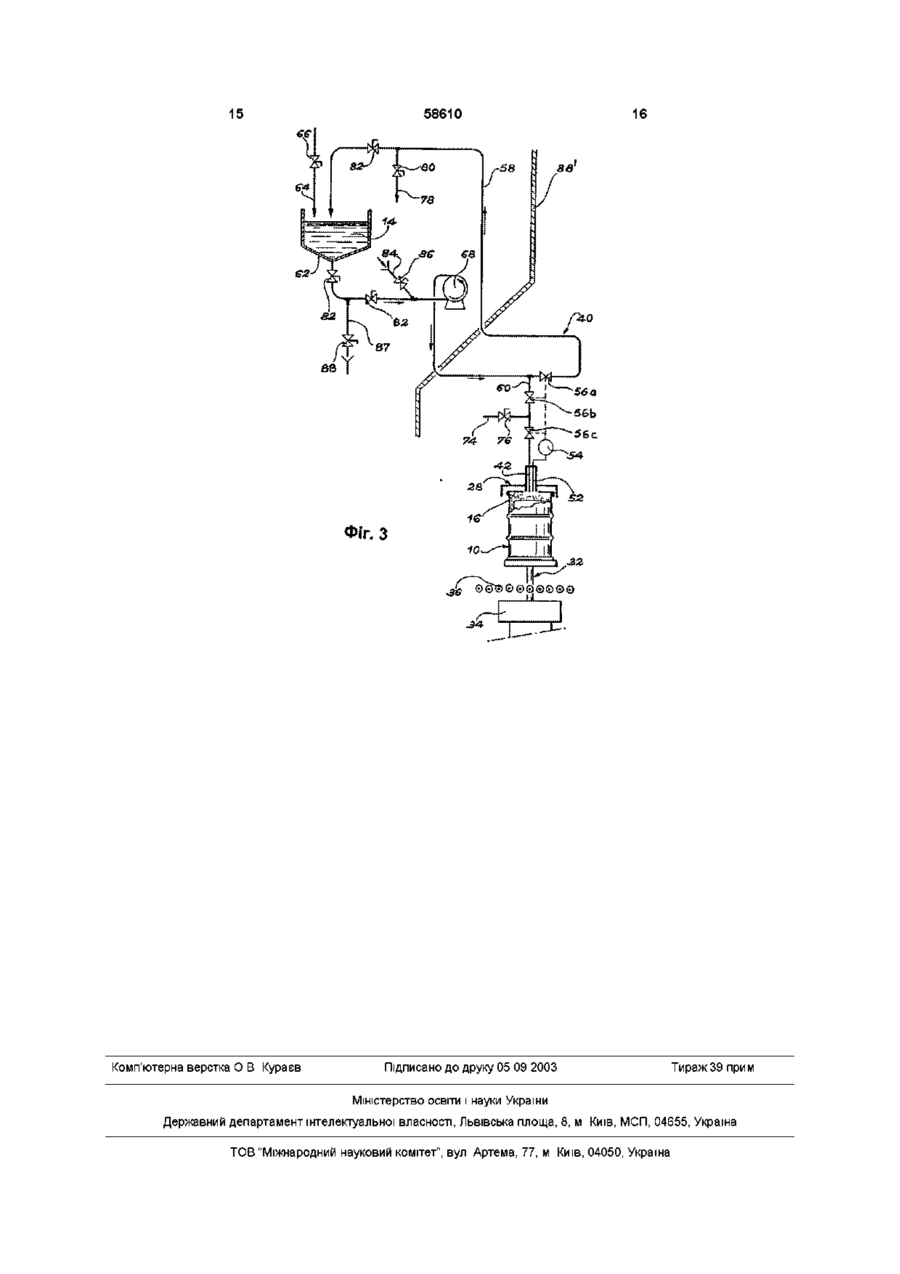

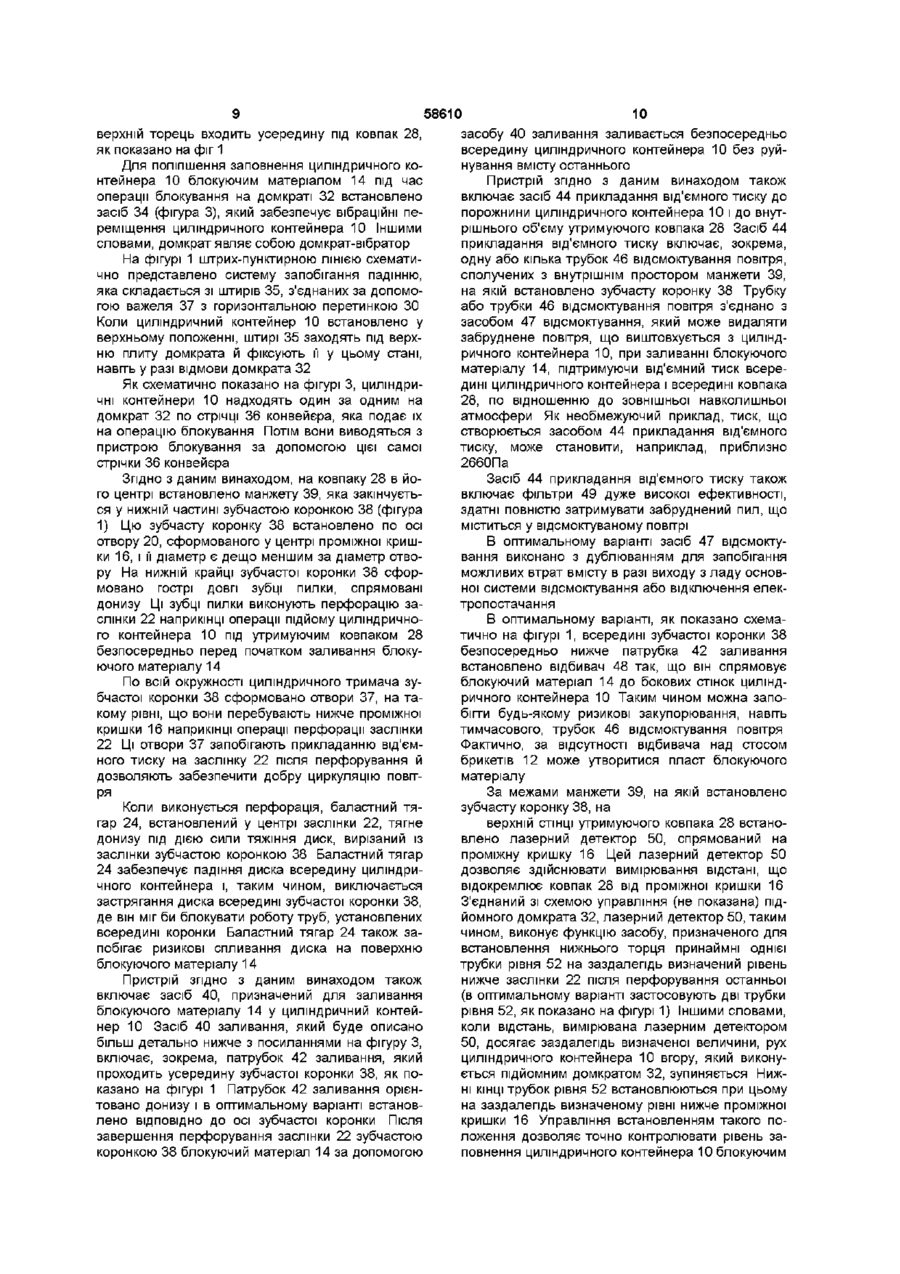

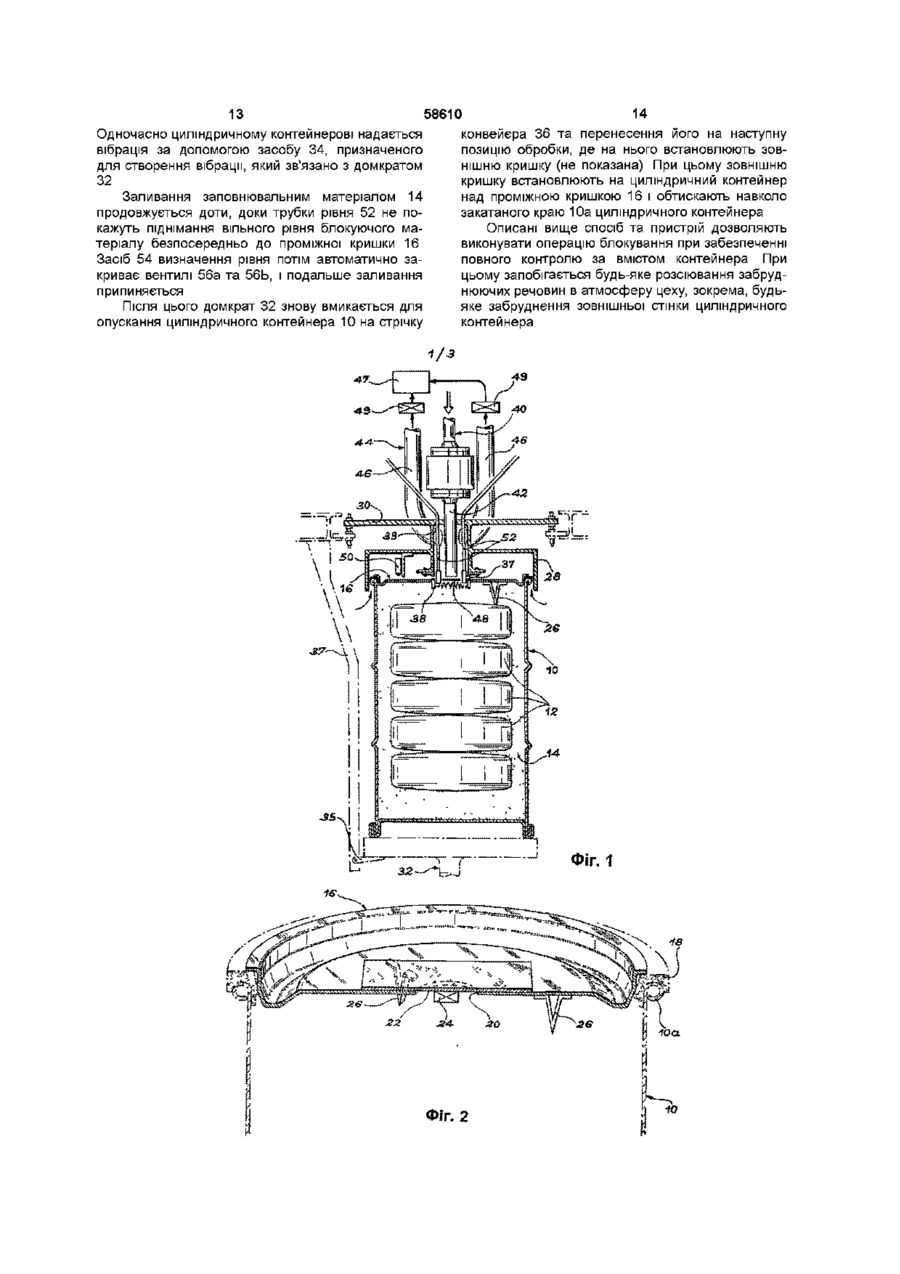

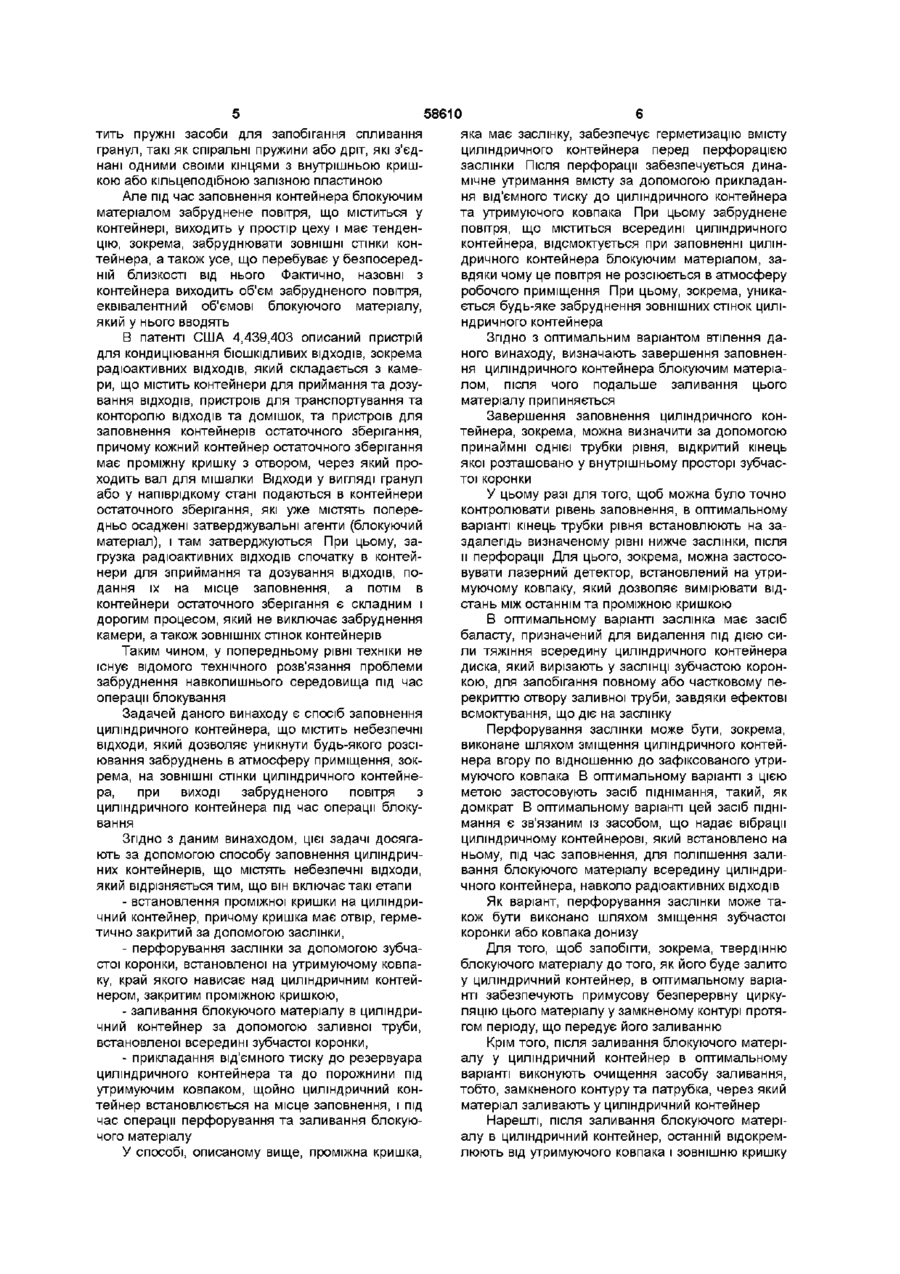

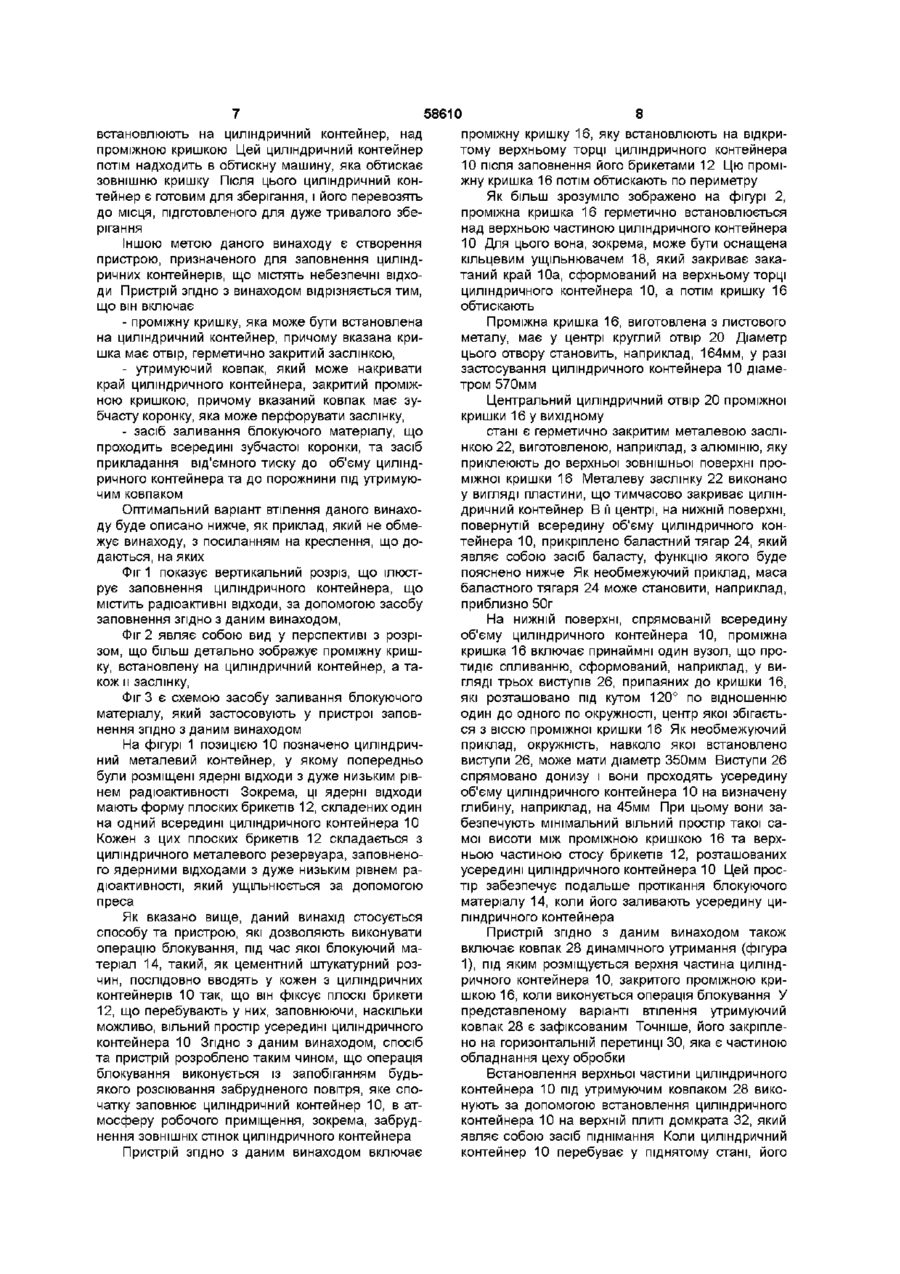

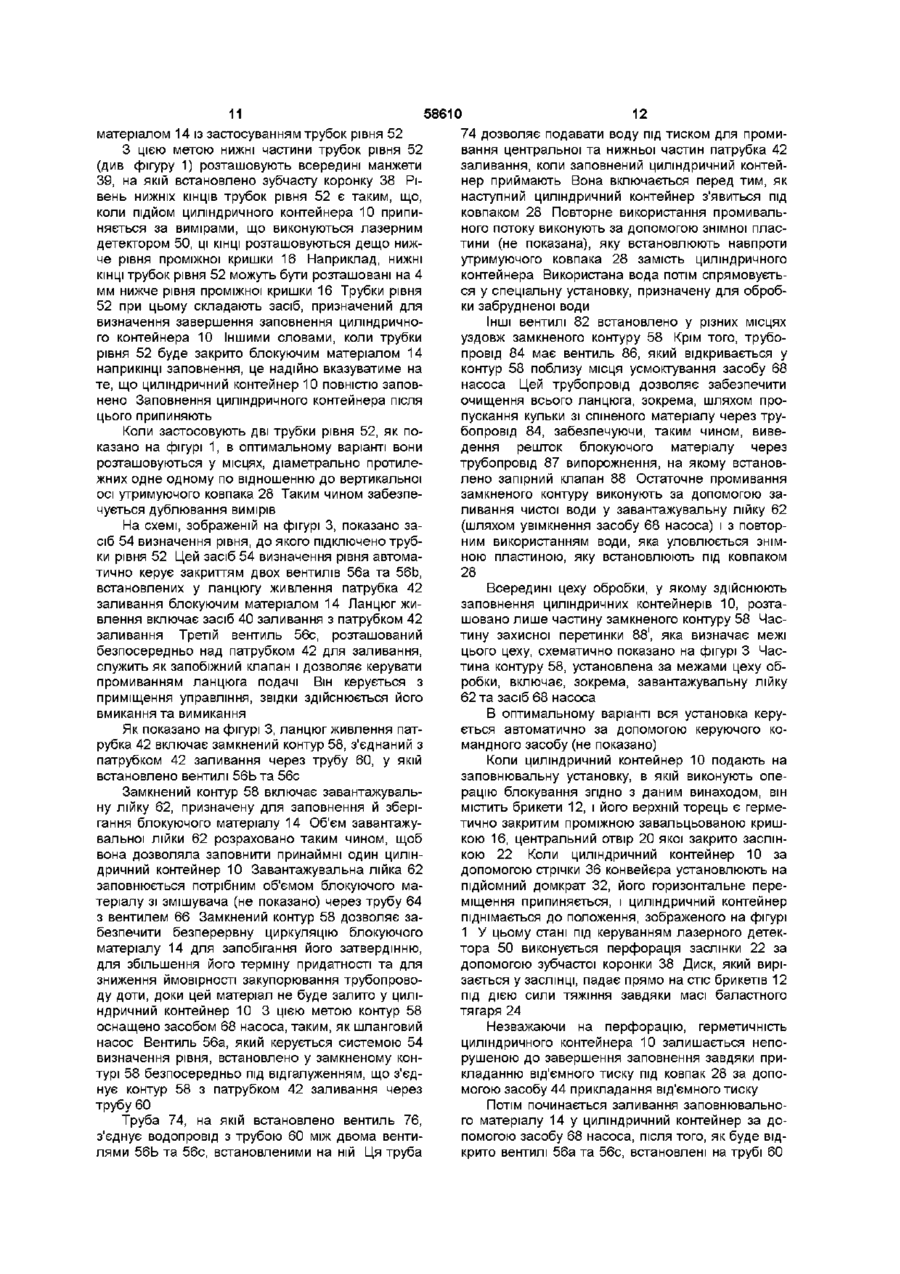

Спосіб та пристрій для заповнення циліндричних контейнерів, що містять небезпечні відходи

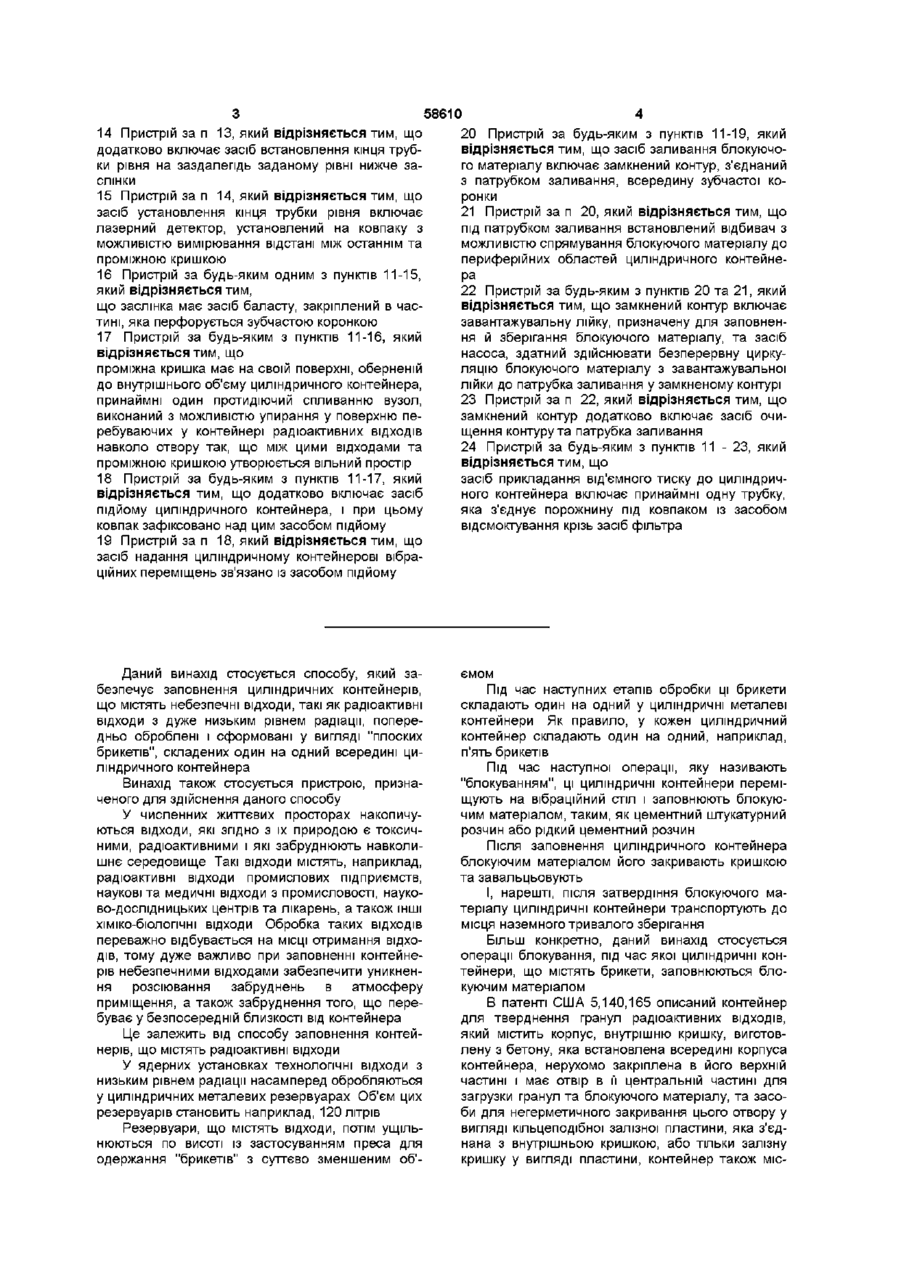

1 Спосіб заповнення циліндричних контейнерів, що містять небезпечні відходи, який відрізняється тим, що включає етапи встановлення проміжної кришки на циліндричний контейнер, причому вказана кришка включає отвір, герметично закритий заслінкою, перфорування заслінки за допомогою зубчастої коронки, яку встановлено на утримуючому ковпаку, який закриває торець циліндричного контейнера, закритого проміжною кришкою, заливання блокуючого матеріалу у циліндричний контейнер через патрубок заливання, розташований всередині зубчастої коронки, прикладання від'ємного тиску до порожнини циліндричного контейнера та до порожнини під утримуючим ковпаком після того, як циліндричний контейнер буде встановлено на місце та під час етапів перфорування й заливання 2 Спосіб за п 1, який відрізняється тим, що у ньому визначають завершення заповнення циліндричного контейнера блокуючим матеріалом і припиняють його подачу 3 Спосіб за п 2, який відрізняється тим, що завершення заповнення циліндричного контейнера визначають принаймні однією трубкою рівня, яку встановлюють всередині зубчастої коронки 4 Спосіб за п 3, який відрізняється тим, що кінець трубки рівня встановлюють на заданому рівні нижче заслінки після перфорування останньої 5 Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що заслінку оснащують засобом баласту, за допомогою якого забезпечують видалення під дією сили тяжіння всередину циліндричного контейнера диска, який вирізається у заслінці під час її перфорування 6 Спосіб за будь-яким одним з попередніх пунктів, який відрізняється тим, що перфорування заслінки виконують шляхом переміщення циліндричного контейнера вгору по відношенню до зафіксованого ковпака 7 Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що циліндричному контейнерові надають вібраційного переміщення під час заливання блокуючого матеріалу 8 Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що перед заливанням блокуючого матеріалу забезпечують його безперервну примусову циркуляцію у замкненому контурі 9 Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що після заливання блокуючого матеріалу в циліндричний контейнер виконують очищення засобу заливання 10 Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що після заливання блокуючого матеріалу в циліндричний контейнер, останній відокремлюють від утримуючого ковпака і над проміжною кришкою на циліндричний контейнер встановлюють зовнішню кришку 11 Пристрій, призначений для заповнення циліндричних контейнерів, що містять небезпечні відходи, який відрізняється тим, що він включає проміжну кришку, пристосовану для встановлення на циліндричний контейнер, причому вказана кришка включає отвір, герметично закритий заслінкою, утримуючий ковпак, виконаний з можливістю накривання торця циліндричного контейнера, закритого проміжною кришкою, причому вказаний ковпак має зубчасту коронку, пристосовану для перфорування заслінки, засіб заливання блокуючого матеріалу, відкритий всередину зубчастої коронки, та засіб прикладання від'ємного тиску до резервуара циліндричного контейнера та до порожнини під ковпаком 12 Пристрій за п 11, який відрізняється тим, що додатково включає засіб визначення завершення заповнення циліндричного контейнера блокуючим матеріалом 13 Пристрій за п 12, який відрізняється тим, що засіб визначення завершення заповнення циліндричного контейнера включає принаймні одну трубку рівня, яка проходить всередині зубчастої коронки О (О 00 ю 14 Пристрій за п 13, який відрізняється тим, що додатково включає засіб встановлення кінця трубки рівня на заздалегідь заданому рівні нижче заслінки 15 Пристрій за п 14, який відрізняється тим, що засіб установлення кінця трубки рівня включає лазерний детектор, установлений на ковпаку з можливістю вимірювання відстані між останнім та проміжною кришкою 16 Пристрій за будь-яким одним з пунктів 11-15, який відрізняється тим, що заслінка має засіб баласту, закріплений в частині, яка перфорується зубчастою коронкою 17 Пристрій за будь-яким з пунктів 11-16, який відрізняється тим, що проміжна кришка має на своїй поверхні, оберненій до внутрішнього об'єму циліндричного контейнера, принаймні один протидіючий спливанню вузол, виконаний з можливістю упирання у поверхню перебуваючих у контейнері радіоактивних ВІДХОДІВ навколо отвору так, що між цими відходами та проміжною кришкою утворюється вільний простір 18 Пристрій за будь-яким з пунктів 11-17, який відрізняється тим, що додатково включає засіб підйому циліндричного контейнера, і при цьому ковпак зафіксовано над цим засобом підйому 19 Пристрій за п 18, який відрізняється тим, що засіб надання циліндричному контейнерові вібраційних переміщень зв'язано із засобом підйому Даний винахід стосується способу, який забезпечує заповнення циліндричних контейнерів, що містять небезпечні відходи, такі як радіоактивні відходи з дуже низьким рівнем радіації, попередньо оброблені і сформовані у вигляді "плоских брикетів", складених один на одний всередині циліндричного контейнера Винахід також стосується пристрою, призначеного для здійснення даного способу У численних життєвих просторах накопичуються відходи, які згідно з їх природою є токсичними, радіоактивними і які забруднюють навколишнє середовище Такі відходи містять, наприклад, радіоактивні відходи промислових підприємств, наукові та медичні відходи з промисловості, науково-дослідницьких центрів та лікарень, а також ІНШІ хіміко-бюлопчні відходи Обробка таких ВІДХОДІВ переважно відбувається на МІСЦІ отримання ВІДХОДІВ, тому дуже важливо при заповненні контейнерів небезпечними відходами забезпечити уникнення розсіювання забруднень в атмосферу приміщення, а також забруднення того, що перебуває у безпосередній близкості від контейнера Це залежить від способу заповнення контейнерів, що містять радіоактивні відходи У ядерних установках технологічні відходи з низьким рівнем радіації насамперед обробляються у циліндричних металевих резервуарах Об'єм цих резервуарів становить наприклад, 120 літрів Резервуари, що містять відходи, потім ущільнюються по висоті із застосуванням преса для одержання "брикетів" з суттєво зменшеним об' 58610 20 Пристрій за будь-яким з пунктів 11-19, який відрізняється тим, що засіб заливання блокуючого матеріалу включає замкнений контур, з'єднаний з патрубком заливання, всередину зубчастої коронки 21 Пристрій за п 20, який відрізняється тим, що під патрубком заливання встановлений відбивач з можливістю спрямування блокуючого матеріалу до периферійних областей циліндричного контейнера 22 Пристрій за будь-яким з пунктів 20 та 21, який відрізняється тим, що замкнений контур включає завантажувальну лійку, призначену для заповнення й зберігання блокуючого матеріалу, та засіб насоса, здатний здійснювати безперервну циркуляцію блокуючого матеріалу з завантажувальної лійки до патрубка заливання у замкненому контурі 23 Пристрій за п 22, який відрізняється тим, що замкнений контур додатково включає засіб очищення контуру та патрубка заливання 24 Пристрій за будь-яким з пунктів 11 - 23, який відрізняється тим, що засіб прикладання від'ємного тиску до циліндричного контейнера включає принаймні одну трубку, яка з'єднує порожнину під ковпаком із засобом відсмоктування крізь засіб фільтра ємом Під час наступних етапів обробки ці брикети складають один на одний у циліндричні металеві контейнери Як правило, у кожен циліндричний контейнер складають один на одний, наприклад, п'ять брикетів Під час наступної операції, яку називають "блокуванням", ці циліндричні контейнери переміщують на вібраційний стіл і заповнюють блокуючим матеріалом, таким, як цементний штукатурний розчин або рідкий цементний розчин Після заповнення циліндричного контейнера блокуючим матеріалом його закривають кришкою та завальцьовують І, нарешті, після затвердіння блокуючого матеріалу циліндричні контейнери транспортують до місця наземного тривалого зберігання Більш конкретно, даний винахід стосується операції блокування, під час якої циліндричні контейнери, що містять брикети, заповнюються блокуючим матеріалом В патенті США 5,140,165 описаний контейнер для тверднення гранул радіоактивних ВІДХОДІВ, який містить корпус, внутрішню кришку, виготовлену з бетону, яка встановлена всередині корпуса контейнера, нерухомо закріплена в його верхній частині і має отвір в її центральній частині для загрузки гранул та блокуючого матеріалу, та засоби для негерметичного закривання цього отвору у вигляді кільцеподібної залізної пластини, яка з'єднана з внутрішньою кришкою, або тільки залізну кришку у вигляді пластини, контейнер також міс 58610 тить пружні засоби для запобігання спливання яка має заслінку, забезпечує герметизацію вмісту гранул, такі як спіральні пружини або дріт, які з'єдциліндричного контейнера перед перфорацією нані одними своїми кінцями з внутрішньою кришзаслінки Після перфорації забезпечується динакою або кільцеподібною залізною пластиною мічне утримання вмісту за допомогою прикладання від'ємного тиску до циліндричного контейнера Але під час заповнення контейнера блокуючим та утримуючого ковпака При цьому забруднене матеріалом забруднене повітря, що міститься у повітря, що міститься всередині циліндричного контейнері, виходить у простір цеху і має тенденконтейнера, відсмоктується при заповненні цилінцію, зокрема, забруднювати ЗОВНІШНІ СТІНКИ кондричного контейнера блокуючим матеріалом, затейнера, а також усе, що перебуває у безпосередвдяки чому це повітря не розсіюється в атмосферу ній близкості від нього Фактично, назовні з робочого приміщення При цьому, зокрема, уникаконтейнера виходить об'єм забрудненого повітря, ється будь-яке забруднення зовнішних стінок циліеквівалентний об'ємові блокуючого матеріалу, ндричного контейнера який у нього вводять В патенті США 4,439,403 описаний пристрій Згідно З оптимальним варіантом втілення дадля кондиціювання бюшкідливих ВІДХОДІВ, зокрема ного винаходу, визначають завершення заповненрадіоактивних ВІДХОДІВ, ЯКИЙ складається з каменя циліндричного контейнера блокуючим матеріари, що містить контейнери для приймання та дозулом, після чого подальше заливання цього вання ВІДХОДІВ, пристроїв для транспортування та матеріалу припиняється конторолю ВІДХОДІВ та домішок, та пристроїв для Завершення заповнення циліндричного конзаповнення контейнерів остаточного зберігання, тейнера, зокрема, можна визначити за допомогою причому кожний контейнер остаточного зберігання принаймні однієї трубки рівня, відкритий кінець має проміжну кришку з отвором, через який проякої розташовано у внутрішньому просторі зубчасходить вал для мішалки Відходи у вигляді гранул тої коронки або у напіврідкому стані подаються в контейнери У цьому разі для того, щоб можна було точно остаточного зберігання, які уже містять попереконтролювати рівень заповнення, в оптимальному дньо осаджені затверджувальні агенти (блокуючий варіанті кінець трубки рівня встановлюють на заматеріал), і там затверджуються При цьому, заздалегідь визначеному рівні нижче заслінки, після грузка радіоактивних ВІДХОДІВ спочатку в контейи перфорації Для цього, зокрема, можна застосонери для зприймання та дозування ВІДХОДІВ, повувати лазерний детектор, встановлений на утридання їх на місце заповнення, а потім в муючому ковпаку, який дозволяє вимірювати відконтейнери остаточного зберігання є складним і стань між останнім та проміжною кришкою дорогим процесом, який не виключає забруднення В оптимальному варіанті заслінка має засіб камери, а також ЗОВНІШНІХ СТІНОК контейнерів баласту, призначений для видалення під дією сили тяжіння всередину циліндричного контейнера Таким чином, у попередньому рівні техніки не диска, який вирізають у заслінці зубчастою короніснує відомого технічного розв'язання проблеми кою, для запобігання повному або частковому пезабруднення навколишнього середовища під час рекриттю отвору заливної труби, завдяки ефектові операції блокування всмоктування, що діє на заслінку Задачей даного винаходу є спосіб заповнення циліндричного контейнера, що містить небезпечні Перфорування заслінки може бути, зокрема, відходи, який дозволяє уникнути будь-якого розсівиконане шляхом зміщення циліндричного контейювання забруднень в атмосферу приміщення, зокнера вгору по відношенню до зафіксованого утрирема, на ЗОВНІШНІ стінки циліндричного контейнемуючого ковпака В оптимальному варіанті з цією ра, при виході забрудненого повітря з метою застосовують засіб піднімання, такий, як циліндричного контейнера під час операції блокудомкрат В оптимальному варіанті цей засіб піднівання мання є зв'язаним із засобом, що надає вібрації циліндричному контейнерові, який встановлено на Згідно З даним винаходом, цієї задачі досяганьому, під час заповнення, для поліпшення залиють за допомогою способу заповнення циліндричвання блокуючого матеріалу всередину циліндриних контейнерів, що містять небезпечні відходи, чного контейнера, навколо радіоактивних ВІДХОДІВ який відрізняється тим, що він включає такі етапи - встановлення проміжної кришки на циліндриЯк варіант, перфорування заслінки може тачний контейнер, причому кришка має отвір, гермекож бути виконано шляхом зміщення зубчастої тично закритий за допомогою заслінки, коронки або ковпака донизу - перфорування заслінки за допомогою зубчаДля того, щоб запобігти, зокрема, твердінню стої коронки, встановленої на утримуючому ковпаблокуючого матеріалу до того, як його буде залитоку, край якого нависає над циліндричним контейу циліндричний контейнер, в оптимальному варіанером, закритим проміжною кришкою, нті забезпечують примусову безперервну циркуляцію цього матеріалу у замкненому контурі протя- заливання блокуючого матеріалу в циліндригом періоду, що передує його заливанню чний контейнер за допомогою заливної труби, встановленої всередині зубчастої коронки, Крім того, після заливання блокуючого матері- прикладання від'ємного тиску до резервуара алу у циліндричний контейнер в оптимальному циліндричного контейнера та до порожнини під варіанті виконують очищення засобу заливання, утримуючим ковпаком, щойно циліндричний контобто, замкненого контуру та патрубка, через який тейнер встановлюється на місце заповнення, і під матеріал заливають у циліндричний контейнер час операції перфорування та заливання блокуюНарешті, після заливання блокуючого матерічого матеріалу алу в циліндричний контейнер, останній відокремлюють від утримуючого ковпака і зовнішню кришку У способі, описаному вище, проміжна кришка, 58610 8 проміжну кришку 16, яку встановлюють на відкривстановлюють на циліндричний контейнер, над тому верхньому торці циліндричного контейнера проміжною кришкою Цей циліндричний контейнер 10 після заповнення його брикетами 12 Цю проміпотім надходить в обтискну машину, яка обтискає жну кришка 16 потім обтискають по периметру зовнішню кришку Після ЦЬОГО циліндричний конЯк більш зрозуміло зображено на фігурі 2, тейнер є готовим для зберігання, і його перевозять проміжна кришка 16 герметично встановлюється до місця, підготовленого для дуже тривалого збенад верхньою частиною циліндричного контейнера рігання 10 Для цього вона, зокрема, може бути оснащена Іншою метою даного винаходу є створення кільцевим ущільнювачем 18, який закриває закапристрою, призначеного для заповнення циліндтаний край 10а, сформований на верхньому торці ричних контейнерів, що містять небезпечні відхоциліндричного контейнера 10, а потім кришку 16 ди Пристрій згідно з винаходом відрізняється тим, обтискають що він включає - проміжну кришку, яка може бути встановлена Проміжна кришка 16, виготовлена з листового на циліндричний контейнер, причому вказана криметалу, має у центрі круглий отвір 20 Діаметр шка має отвір, герметично закритий заслінкою, цього отвору становить, наприклад, 164мм, у разі застосування циліндричного контейнера 10 діаме- утримуючий ковпак, який може накривати тром 570мм край циліндричного контейнера, закритий проміжною кришкою, причому вказаний ковпак має зуЦентральний циліндричний отвір 20 проміжної бчасту коронку, яка може перфорувати заслінку, кришки 16 у вихідному - засіб заливання блокуючого матеріалу, що стані є герметично закритим металевою засліпроходить всередині зубчастої коронки, та засіб нкою 22, виготовленою, наприклад, з алюмінію, яку прикладання від'ємного тиску до об'єму циліндприклеюють до верхньої зовнішньої поверхні проричного контейнера та до порожнини під утримуюміжної кришки 16 Металеву заслінку 22 виконано чим ковпаком у вигляді пластини, що тимчасово закриває циліндричний контейнер В її центрі, на нижній поверхні, Оптимальний варіант втілення даного винахоповернутій всередину об'єму циліндричного конду буде описано нижче, як приклад, який не обметейнера 10, прикріплено баластний тягар 24, який жує винаходу, з посиланням на креслення, що доявляє собою засіб баласту, функцію якого буде даються, на яких пояснено нижче Як необмежуючий приклад, маса Фіг 1 показує вертикальний розріз, що ілюстбаластного тягаря 24 може становити, наприклад, рує заповнення циліндричного контейнера, що приблизно 50г містить радіоактивні відходи, за допомогою засобу заповнення згідно з даним винаходом, На нижній поверхні, спрямованій всередину об'єму циліндричного контейнера 10, проміжна Фіг 2 являє собою вид у перспективі з розрікришка 16 включає принаймні один вузол, що прозом, що більш детально зображує проміжну криштидіє спливанню, сформований, наприклад, у вику, встановлену на циліндричний контейнер, а тагляді трьох виступів 26, припаяних до кришки 16, кож и заслінку, які розташовано під кутом 120° по відношенню Фіг 3 є схемою засобу заливання блокуючого один до одного по окружності, центр якої збігаєтьматеріалу, який застосовують у пристрої заповся з віссю проміжної кришки 16 Як необмежуючий нення згідно з даним винаходом приклад, окружність, навколо якої встановлено На фігурі 1 позицією 10 позначено циліндричвиступи 26, може мати діаметр 350мм Виступи 26 ний металевий контейнер, у якому попередньо спрямовано донизу і вони проходять усередину були розміщені ядерні відходи з дуже низьким рівоб'єму циліндричного контейнера 10 на визначену нем радіоактивності Зокрема, ці ядерні відходи глибину, наприклад, на 45мм При цьому вони замають форму плоских брикетів 12, складених один безпечують мінімальний вільний простір такої сана одний всередині циліндричного контейнера 10 мої висоти між проміжною кришкою 16 та верхКожен з цих плоских брикетів 12 складається з ньою частиною стосу брикетів 12, розташованих циліндричного металевого резервуара, заповненоусередині циліндричного контейнера 10 Цей просго ядерними відходами з дуже низьким рівнем ратір забезпечує подальше протікання блокуючого діоактивності, який ущільнюється за допомогою матеріалу 14, коли його заливають усередину ципреса ліндричного контейнера Як вказано вище, даний винахід стосується способу та пристрою, які дозволяють виконувати Пристрій згідно з даним винаходом також операцію блокування, під час якої блокуючий мавключає ковпак 28 динамічного утримання (фігура теріал 14, такий, як цементний штукатурний роз1), під яким розміщується верхня частина циліндчин, послідовно вводять у кожен з циліндричних ричного контейнера 10, закритого проміжною криконтейнерів 10 так, що він фіксує плоскі брикети шкою 16, коли виконується операція блокування У 12, що перебувають у них, заповнюючи, наскільки представленому варіанті втілення утримуючий можливо, вільний простір усередині циліндричного ковпак 28 є зафіксованим Точніше, його закріплеконтейнера 10 Згідно З даним винаходом, спосіб но на горизонтальній перетинці ЗО, яка є частиною та пристрій розроблено таким чином, що операція обладнання цеху обробки блокування виконується із запобіганням будьВстановлення верхньої частини циліндричного якого розсіювання забрудненого повітря, яке споконтейнера 10 під утримуючим ковпаком 28 викочатку заповнює циліндричний контейнер 10, в атнують за допомогою встановлення циліндричного мосферу робочого приміщення, зокрема, забрудконтейнера 10 на верхній плиті домкрата 32, який нення ЗОВНІШНІХ стінок циліндричного контейнера являє собою засіб піднімання Коли циліндричний контейнер 10 перебуває у піднятому стані, його Пристрій згідно з даним винаходом включає верхній торець входить усередину під ковпак 28, як показано на фіг 1 Для поліпшення заповнення циліндричного контейнера 10 блокуючим матеріалом 14 під час операції блокування на домкраті 32 встановлено засіб 34 (фігура 3), який забезпечує вібраційні переміщення циліндричного контейнера 10 Іншими словами, домкрат являє собою домкрат-вібратор На фігурі 1 штрих-пунктирною ЛІНІЄЮ схематично представлено систему запобігання падінню, яка складається зі штирів 35, з'єднаних за допомогою важеля 37 з горизонтальною перетинкою ЗО Коли циліндричний контейнер 10 встановлено у верхньому положенні, штирі 35 заходять під верхню плиту домкрата й фіксують її у цьому стані, навіть у разі відмови домкрата 32 Як схематично показано на фігурі 3, циліндричні контейнери 10 надходять один за одним на домкрат 32 по стрічці 36 конвейєра, яка подає їх на операцію блокування Потім вони виводяться з пристрою блокування за допомогою цієї самої стрічки 36 конвейєра Згідно З даним винаходом, на ковпаку 28 в його центрі встановлено манжету 39, яка закінчується у нижній частині зубчастою коронкою 38 (фігура 1) Цю зубчасту коронку 38 встановлено по осі отвору 20, сформованого у центрі проміжної кришки 16, і її діаметр є дещо меншим за діаметр отвору На нижній крайці зубчастої коронки 38 сформовано гострі довгі зубці пилки, спрямовані донизу Ці зубці пилки виконують перфорацію заслінки 22 наприкінці операції підйому циліндричного контейнера 10 під утримуючим ковпаком 28 безпосередньо перед початком заливання блокуючого матеріалу 14 По всій окружності циліндричного тримача зубчастої коронки 38 сформовано отвори 37, на такому рівні, що вони перебувають нижче проміжної кришки 16 наприкінці операції перфорації заслінки 22 Ці отвори 37 запобігають прикладанню від'ємного тиску на заслінку 22 після перфорування й дозволяють забезпечити добру циркуляцію повітря Коли виконується перфорація, баластний тягар 24, встановлений у центрі заслінки 22, тягне донизу під дією сили тяжіння диск, вирізаний із заслінки зубчастою коронкою 38 Баластний тягар 24 забезпечує падіння диска всередину циліндричного контейнера і, таким чином, виключається застрягання диска всередині зубчастої коронки 38, де він міг би блокувати роботу труб, установлених всередині коронки Баластний тягар24 також запобігає ризикові спливання диска на поверхню блокуючого матеріалу 14 Пристрій згідно з даним винаходом також включає засіб 40, призначений для заливання блокуючого матеріалу 14 у циліндричний контейнер 10 Засіб 40 заливання, який буде описано більш детально нижче з посиланнями на фігуру З, включає, зокрема, патрубок 42 заливання, який проходить усередину зубчастої коронки 38, як показано на фігурі 1 Патрубок 42 заливання орієнтовано донизу і в оптимальному варіанті встановлено ВІДПОВІДНО до осі зубчастої коронки Після завершення перфорування заслінки 22 зубчастою коронкою 38 блокуючий матеріал 14 за допомогою 58610 10 засобу 40 заливання заливається безпосередньо всередину циліндричного контейнера 10 без руйнування вмісту останнього Пристрій згідно з даним винаходом також включає засіб 44 прикладання від'ємного тиску до порожнини циліндричного контейнера 10 і до внутрішнього об'єму утримуючого ковпака 28 Засіб 44 прикладання від'ємного тиску включає, зокрема, одну або кілька трубок 46 відсмоктування повітря, сполучених з внутрішнім простором манжети 39, на якій встановлено зубчасту коронку 38 Трубку або трубки 46 відсмоктування повітря з'єднано з засобом 47 відсмоктування, який може видаляти забруднене повітря, що виштовхується з циліндричного контейнера 10, при заливанні блокуючого матеріалу 14, підтримуючи від'ємний тиск всередині циліндричного контейнера і всередині ковпака 28, по відношенню до зовнішньої навколишньої атмосфери Як необмежуючий приклад, тиск, що створюється засобом 44 прикладання від'ємного тиску, може становити, наприклад, приблизно 2660Па Засіб 44 прикладання від'ємного тиску також включає фільтри 49 дуже високої ефективності, здатні повністю затримувати забруднений пил, що міститься у відсмоктуваному повітрі В оптимальному варіанті засіб 47 відсмоктування виконано з дублюванням для запобігання можливих втрат вмісту в разі виходу з ладу основної системи відсмоктування або відключення електропостачання В оптимальному варіанті, як показано схематично на фігурі 1, всередині зубчастої коронки 38 безпосередньо нижче патрубка 42 заливання встановлено відбивач 48 так, що він спрямовує блокуючий матеріал 14 до бокових стінок циліндричного контейнера 10 Таким чином можна запобігти будь-якому ризикові закупорювання, навіть тимчасового, трубок 46 відсмоктування повітря Фактично, за відсутності відбивача над стосом брикетів 12 може утворитися пласт блокуючого матеріалу За межами манжети 39, на якій встановлено зубчасту коронку 38, на верхній СТІНЦІ утримуючого ковпака 28 встановлено лазерний детектор 50, спрямований на проміжну кришку 16 Цей лазерний детектор 50 дозволяє здійснювати вимірювання відстані, що відокремлює ковпак 28 від проміжної кришки 16 З'єднаний зі схемою управління (не показана) підйомного домкрата 32, лазерний детектор 50, таким чином, виконує функцію засобу, призначеного для встановлення нижнього торця принаймні однієї трубки рівня 52 на заздалегідь визначений рівень нижче заслінки 22 після перфорування останньої (в оптимальному варіанті застосовують дві трубки рівня 52, як показано на фігурі 1) Іншими словами, коли відстань, вимірювана лазерним детектором 50, досягає заздалегідь визначеної величини, рух циліндричного контейнера 10 вгору, який виконується підйомним домкратом 32, зупиняється Нижні КІНЦІ трубок рівня 52 встановлюються при цьому на заздалегідь визначеному рівні нижче проміжної кришки 16 Управління встановленням такого положення дозволяє точно контролювати рівень заповнення циліндричного контейнера 10 блокуючим 12 11 58610 матеріалом 14 із застосуванням трубок рівня 52 74 дозволяє подавати воду під тиском для промивання центральної та нижньої частин патрубка 42 З цією метою нижні частини трубок рівня 52 заливання, коли заповнений циліндричний контей(див фігуру 1) розташовують всередині манжети нер приймають Вона включається перед тим, як 39, на якій встановлено зубчасту коронку 38 Рінаступний циліндричний контейнер з'явиться під вень нижніх КІНЦІВ трубок рівня 52 є таким, що, ковпаком 28 Повторне використання промивальколи підйом циліндричного контейнера 10 припиного потоку виконують за допомогою знімної пласняється за вимірами, що виконуються лазерним тини (не показана), яку встановлюють навпроти детектором 50, ці КІНЦІ розташовуються дещо нижутримуючого ковпака 28 замість циліндричного че рівня проміжної кришки 16 Наприклад, нижні контейнера Використана вода потім спрямовуєтьКІНЦІ трубок рівня 52 можуть бути розташовані на 4 ся у спеціальну установку, призначену для обробмм нижче рівня проміжної кришки 16 Трубки рівня ки забрудненої води 52 при цьому складають засіб, призначений для визначення завершення заповнення циліндричноІнші вентилі 82 встановлено у різних місцях го контейнера 10 Іншими словами, коли трубки уздовж замкненого контуру 58 Крім того, труборівня 52 буде закрито блокуючим матеріалом 14 провід 84 має вентиль 86, який відкривається у наприкінці заповнення, це надійно вказуватиме на контур 58 поблизу місця усмоктування засобу 68 те, що циліндричний контейнер 10 повністю заповнасоса Цей трубопровід дозволяє забезпечити нено Заповнення циліндричного контейнера після очищення всього ланцюга, зокрема, шляхом процього припиняють пускання кульки зі спіненого матеріалу через трубопровід 84, забезпечуючи, таким чином, вивеКоли застосовують дві трубки рівня 52, як подення решток блокуючого матеріалу через казано на фігурі 1, в оптимальному варіанті вони трубопровід 87 випорожнення, на якому встановрозташовуються у місцях, діаметрально протилелено запірний клапан 88 Остаточне промивання жних одне одному по відношенню до вертикальної замкненого контуру виконують за допомогою заосі утримуючого ковпака 28 Таким чином забезпеливання чистої води у завантажувальну лійку 62 чується дублювання вимірів (шляхом увімкнення засобу 68 насоса) і з повторНа схемі, зображеній на фігурі 3, показано заним використанням води, яка уловлюється знімсіб 54 визначення рівня, до якого підключено трубною пластиною, яку встановлюють під ковпаком ки рівня 52 Цей засіб 54 визначення рівня автома28 тично керує закриттям двох вентилів 56а та 56Ь, встановлених у ланцюгу живлення патрубка 42 Всередині цеху обробки, у якому здійснюють заливання блокуючим матеріалом 14 Ланцюг жизаповнення циліндричних контейнерів 10, розтавлення включає засіб 40 заливання з патрубком 42 шовано лише частину замкненого контуру 58 Часзаливання Третій вентиль 56с, розташований тину захисної перетинки 88і, яка визначає межі безпосередньо над патрубком 42 для заливання, цього цеху, схематично показано на фігурі 3 Часслужить як запобіжний клапан і дозволяє керувати тина контуру 58, установлена за межами цеху обпромиванням ланцюга подачі Він керується з робки, включає, зокрема, завантажувальну лійку приміщення управління, звідки здійснюється його 62 та засіб 68 насоса вмикання та вимикання В оптимальному варіанті вся установка керується автоматично за допомогою керуючого коЯк показано на фігурі 3, ланцюг живлення патмандного засобу (не показано) рубка 42 включає замкнений контур 58, з'єднаний з патрубком 42 заливання через трубу 60, у якій Коли циліндричний контейнер 10 подають на встановлено вентилі 56Ьта 56с заповнювальну установку, в якій виконують операцію блокування згідно з даним винаходом, він Замкнений контур 58 включає завантажувальмістить брикети 12, і його верхній торець є гермену лійку 62, призначену для заповнення й зберітично закритим проміжною завальцьованою кришгання блокуючого матеріалу 14 Об'єм завантажукою 16, центральний отвір 20 якої закрито заслінвальної лійки 62 розраховано таким чином, щоб кою 22 Коли циліндричний контейнер 10 за вона дозволяла заповнити принаймні один циліндопомогою стрічки 36 конвейєра установлюють на дричний контейнер 10 Завантажувальна лійка 62 підйомний домкрат 32, його горизонтальне перезаповнюється потрібним об'ємом блокуючого маміщення припиняється, і циліндричний контейнер теріалу зі змішувача (не показано) через трубу 64 піднімається до положення, зображеного на фігурі з вентилем 66 Замкнений контур 58 дозволяє за1 У цьому стані під керуванням лазерного детекбезпечити безперервну циркуляцію блокуючого тора 50 виконується перфорація заслінки 22 за матеріалу 14 для запобігання його затвердінню, допомогою зубчастої коронки 38 Диск, який вирідля збільшення його терміну придатності та для зається у заслінці, падає прямо на стіс брикетів 12 зниження ймовірності закупорювання трубопровопід дією сили тяжіння завдяки масі баластного ду доти, доки цей матеріал не буде залито у цилітягаря 24 ндричний контейнер 10 3 цією метою контур 58 оснащено засобом 68 насоса, таким, як шланговий Незважаючи на перфорацію, герметичність насос Вентиль 56а, який керується системою 54 циліндричного контейнера 10 залишається неповизначення рівня, встановлено у замкненому конрушеною до завершення заповнення завдяки притурі 58 безпосередньо під відгалуженням, що з'єдкладанню від'ємного тиску під ковпак 28 за допонує контур 58 з патрубком 42 заливання через могою засобу 44 прикладання від'ємного тиску трубу 60 Потім починається заливання заповнювальноТруба 74, на якій встановлено вентиль 76, го матеріалу 14 у циліндричний контейнер за доз'єднує водопровід з трубою 60 між двома вентипомогою засобу 68 насоса, після того, як буде відлями 56Ь та 56с, встановленими на ній Ця труба крито вентилі 56а та 56с, встановлені на трубі 60 14 13 58610 конвейєра 36 та перенесення його на наступну Одночасно циліндричному контейнерові надається позицію обробки, де на нього встановлюють зоввібрація за допомогою засобу 34, призначеного нішню кришку (не показана) При цьому зовнішню для створення вібрації, який зв'язано з домкратом кришку встановлюють на циліндричний контейнер 32 над проміжною кришкою 16 і обтискають навколо Заливання заповнювальним матеріалом 14 закатаного краю 10а циліндричного контейнера продовжується доти, доки трубки рівня 52 не покажуть піднімання вільного рівня блокуючого маОписані вище спосіб та пристрій дозволяють теріалу безпосередньо до проміжної кришки 16 виконувати операцію блокування при забезпеченні Засіб 54 визначення рівня потім автоматично заповного контролю за вмістом контейнера При криває вентилі 56а та 56Ь, і подальше заливання цьому запобігається будь-яке розсіювання забрудприпиняється нюючих речовин в атмосферу цеху, зокрема, будьяке забруднення зовнішньої стінки циліндричного Після ЦЬОГО домкрат 32 знову вмикається для контейнера опускання циліндричного контейнера 10 на стрічку 47. 15 58610 16 8 в' Фіг. З -34 Комп'ютерна верстка О В Кураєв Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
