Система для видалення покриття та спосіб видалення покриття з виробу

1. Система для видалення покриття містить очисний резервуар, що містить очисний розчин у вигляді електролітної ванни для видалення покриття з принаймні одного виробу, зануреного в згадану електролітну ванну, і промивний резервуар, що містить промивний розчин для промивання згаданого принаймні одного виробу після завершення видалення згаданого покриття зі згаданого принаймні одного виробу, яка відрізняється тим, що містить блок дистиляції, зв'язаний трубопроводами зі згаданим очисним резервуаром, для прийому від згаданого очисного резервуара електроліту, що містить розчинені метали, для очищення згаданого електроліту, що надійшов із згаданого очисного резервуара, і для повернення згаданого електроліту в очищеному вигляді в згаданий очисний резервуар, і засоби контролю та керування зі зворотним зв'язком, функціонально зв'язані з очисним резервуаром, промивним резервуаром і блоком дистиляції, які містять джерело живлення та електрод порівняння, занурений в згадану електролітну ванну, відносно якого підтримують регульований абсолютний електричний потенціал на згаданому принаймні одному виробі.

2. Система для видалення покриття за п. 1, яка відрізняється тим, що згадані засоби контролю та керування зі зворотним зв'язком містять принаймні один контрелектрод для підведення струму до кожного виробу, зануреного в згаданий очисний резервуар.

3. Система для видалення покриття за п. 2, яка відрізняється тим, що згаданий принаймні один контрелектрод являє собою зборку контрелектродів, призначену для забезпечення симетричного розподілу потенціалу для кожного згаданого виробу, згадана зборка контрелектродів виконана зі струмопровідного матеріалу, а згаданий електрод порівняння являє собою набір водневих електродів порівняння.

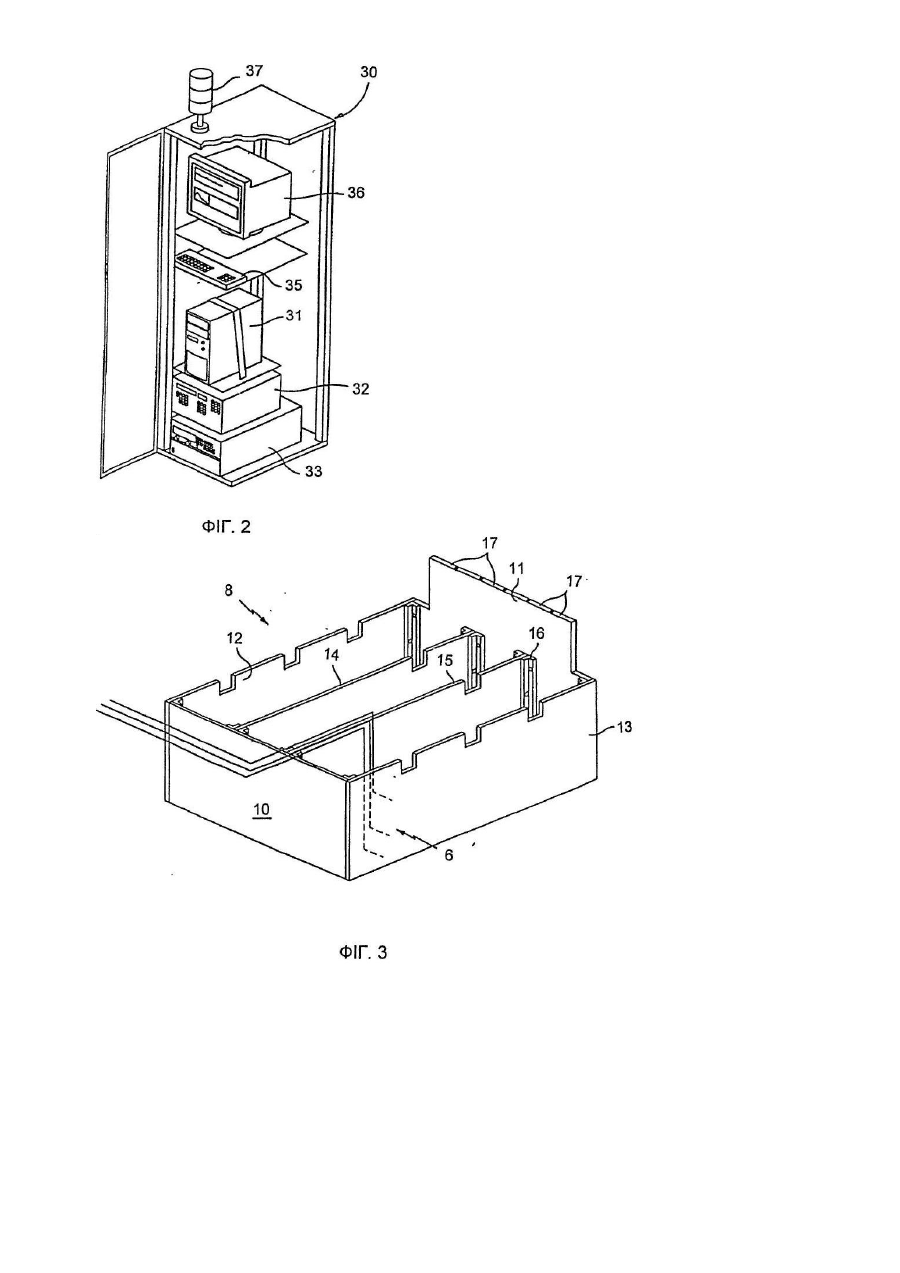

4. Система для видалення покриття за п. 3, яка відрізняється тим, що зборка контрелектродів має передню стінку, задню стінку, дві бічних стінки, що з'єднують передню і задню стінки, і принаймні одну вставку, розміщену між згаданими передньою і задньою стінками, і додатково містить затискач для утримування згаданого принаймні одного виробу і занурення згаданого принаймні одного виробу в травильний розчин  електролітної ванни і принаймні одну струмопідвідну шину, прикріплену до однієї зі згаданих стінок згаданої зборки контрелектродів для контакту зі згаданим затискачем, за допомогою чого струм підводиться до кожного згаданого виробу.

5. Система для видалення покриття за п. 1, яка відрізняється тим, що згаданий очисний резервуар, згаданий промивний резервуар і згаданий блок дистиляції встановлені на платформі.

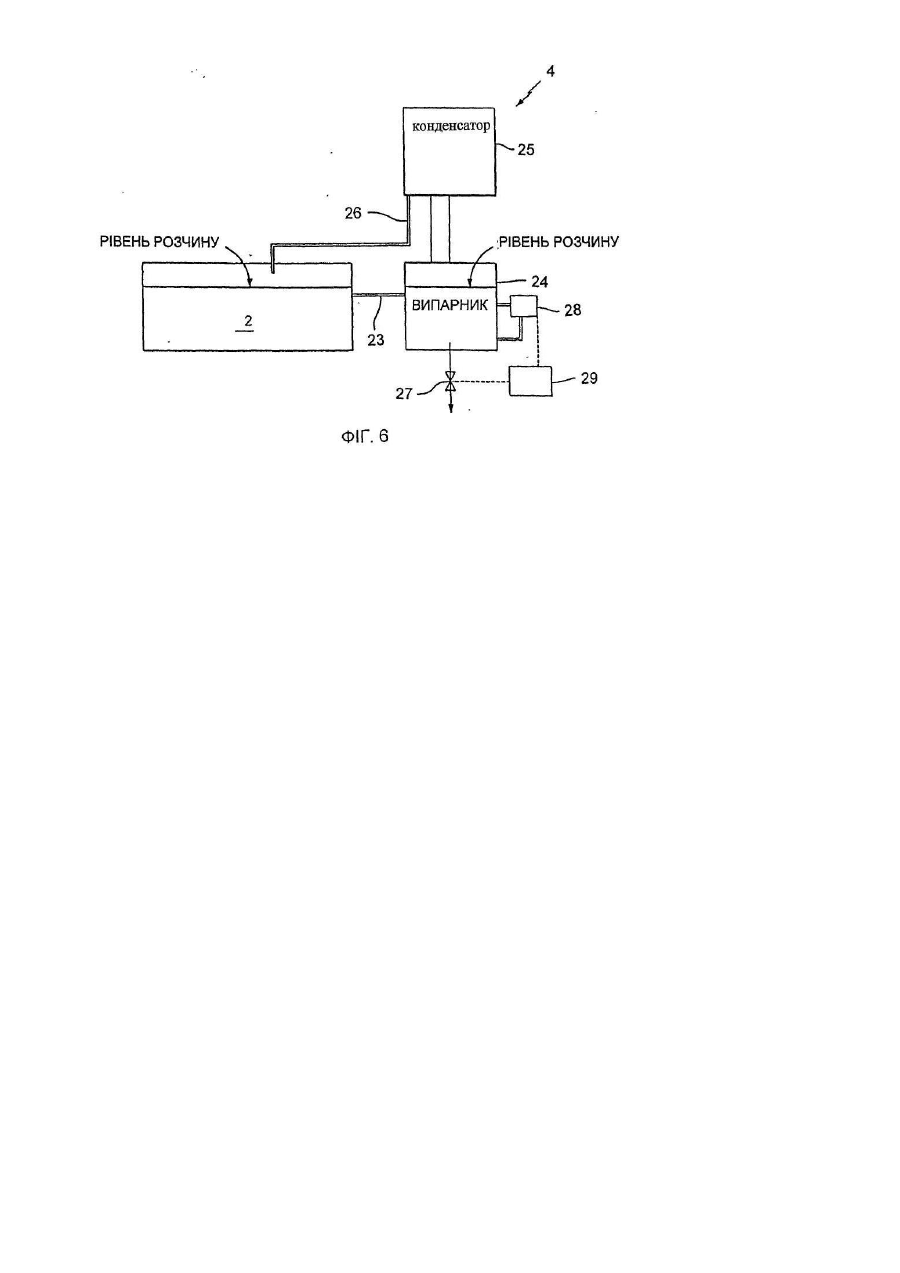

6. Система для видалення покриття за п. 1, яка відрізняється тим, що блок дистиляції містить випарник для приймання використаного електроліту зі згаданого очисного резервуара і для випарювання згаданого використаного електроліту, при якому розчинені метали залишаються у випарнику, і конденсатор для приймання згаданого електроліту, що випаровується, і конденсації згаданого електроліту в очищену рідку форму, при цьому трубопровід повернення кислоти з'єднує згаданий конденсатор із згаданим очисним резервуаром так, що згаданий очищений електроліт може бути повернутий у згаданий очисний резервуар під дією сили ваги, а згаданий блок дистиляції додатково містить електромагнітний клапан для видалення зібраних металів із згаданого випарника і безелектродний датчик електропровідності, і вимірник електропровідності для керування згаданим клапаном.

7. Система для видалення покриття за п. 1, яка відрізняється тим, що згадані засоби контролю та керування зі зворотним зв'язком мають датчик електропровідності для контролю якості промивного розчину в згаданому промивному резервуарі, при цьому згаданий промивний резервуар має циркуляційний насос, функціонально зв'язаний із згаданими засобами контролю та керування, і фільтр для видалення розчинених металів із згаданого промивного розчину.

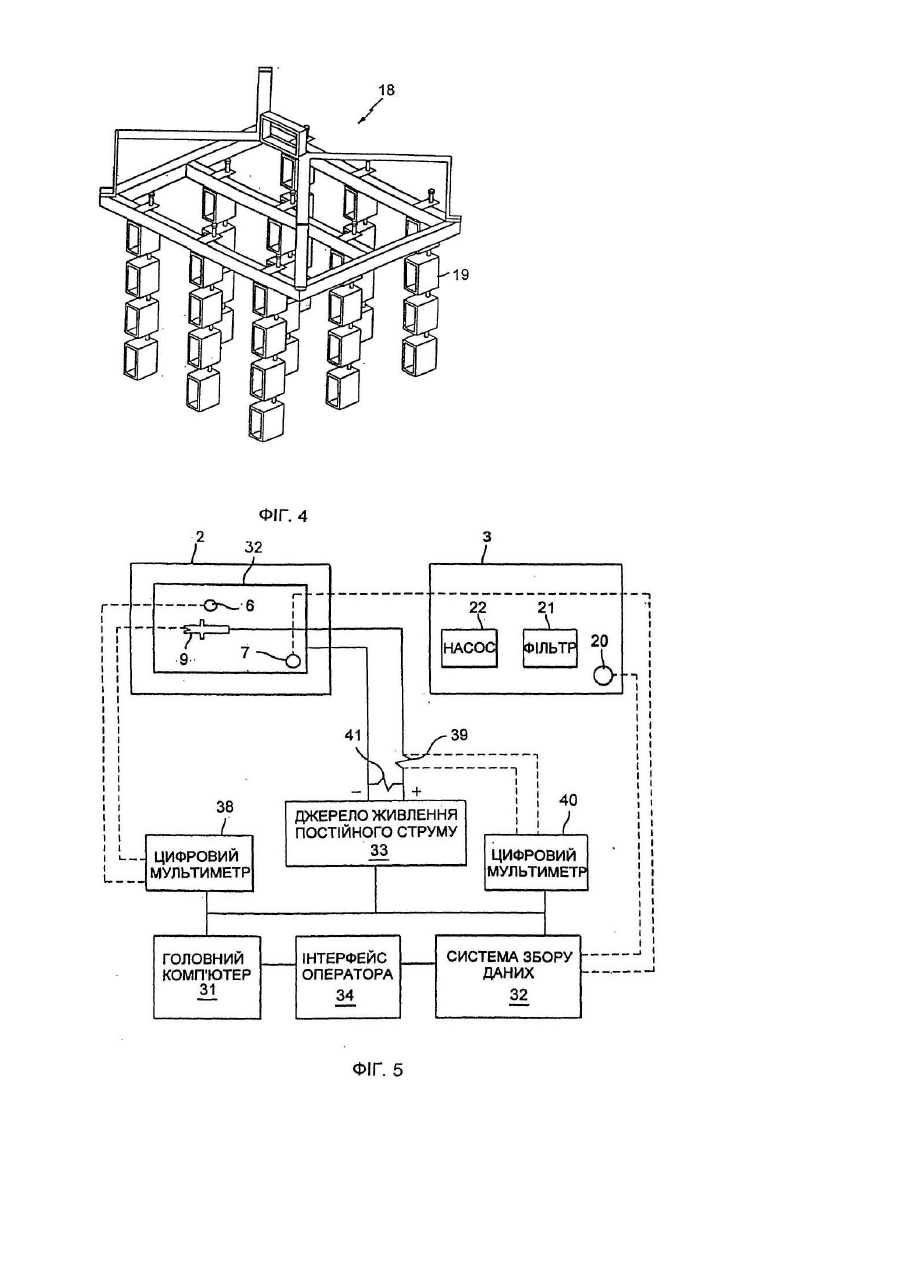

8. Система для видалення покриття за п. 1 або п. 2, яка відрізняється тим, що засоби контролю та керування зі зворотним зв'язком включають комп'ютер з монітором і клавіатурою і перший цифровий універсальний вимірювальний прилад для вимірювання потенціалу між згаданим електродом порівняння і згаданим принаймні одним виробом або контрелектродом і для передачі сигнальної інформації про згаданий потенціал на комп'ютер, причому згадане джерело живлення має регульований вихід по струму для підтримки заданої напруги між згаданим електродом порівняння і згаданим принаймні одним виробом або контрелектродом, а згаданий комп'ютер забезпечує керування зміною заданої величини струму від джерела живлення залежно від зміни потенціалу між електродом порівняння і принаймні одним виробом або контрелектродом.

9. Система для видалення покриття за п. 8, яка відрізняється тим, що засоби контролю та керування зі зворотним зв'язком містять шунтувальний резистор, електрично з'єднаний з контрелектродом чи принаймні одним виробом у згаданому промивному резервуарі і з джерелом живлення, другий цифровий універсальний вимірювальний прилад для спостереження за фактичним струмом у згаданому промивному резервуарі і передачі сигнальної інформації про згаданий контрольований струм на згаданий комп'ютер і закорочувальний резистор на джерелі живлення для забезпечення більш тонкого підстроювання струму електролізу при збільшенні опору електролізу.

10. Система для видалення покриття за п. 8, яка відрізняється тим, що засоби контролю та керування зі зворотним зв'язком містять перший датчик електропровідності в згаданому очисному резервуарі для контролю електропровідності і температури електролітної ванни, систему збору даних для одержання даних від згаданого першого датчика електропровідності, причому згаданий комп'ютер зв'язаний із згаданою системою збору даних і запрограмований для визначення концентрації кислоти в травильному розчині, другий датчик електропровідності в згаданому промивному резервуарі - для контролю якості промивного розчину в промивному резервуарі і для створення другої сигнальної інформації про згадану якість промивного розчину, при цьому згадані засоби контролю та керування зі зворотним зв'язком одержують згаданий другий сигнал від згаданого другого датчика електропровідності і повідомляють оператора про згадану якість промивного розчину.

11. Система для видалення покриття за п. 1, яка відрізняється тим, що електролітна ванна в згаданому очисному резервуарі містить від приблизно 3 об. % до приблизно 15 об. % кислоти, вибраної з групи, що складається з азотної кислоти і соляної кислоти.

12. Спосіб видалення покриття з виробу, який включає стадію видалення покриття з виробу з використанням електрохімічної ванни, яку здійснюють зануренням виробу в згадану електрохімічну ванну на період часу, достатній для видалення покриття з виробу, стадію видалення виробу із електрохімічної ванни після завершення видалення покриття і стадію промивки виробу після його видалення із електрохімічної ванни, який відрізняється тим, що містить стадії регенерації і рециркуляції згаданої електрохімічної ванни, що на стадії видалення покриття на виробі в електрохімічній ванні підтримують регульований абсолютний електричний потенціал щодо електрода порівняння, і що регенерацію згаданої електрохімічної ванни здійснюють атмосферною дистиляцією.

13. Спосіб за п. 12, який відрізняється тим, що стадія регенерації включає подачу зі згаданої ванни використаного електроліту, який містить розчинені метали, у випарник, випаровування згаданого використаного електроліту, причому розчинені метали залишаються в згаданому випарнику, конденсацію згаданого електроліту, що випаровується, для повернення згаданого електроліту в рідку фазу, і повернення згаданого електроліту в згадану електрохімічну ванну.

14. Спосіб за п. 13, який відрізняється тим, що включає видалення згаданих розчинених металів у сконцентрованій формі зі згаданого випарника.

15. Спосіб за п. 12, який відрізняється тим, що протягом стадії видалення покриття підтримують задану напругу на виробі тим, що підстроюють вихід по струму джерела живлення, що подає струм до виробу і до зборки електродів у резервуарі, що містить згаданий виріб і згадану електрохімічну ванну, і регулюють струм електролізу в згаданому резервуарі, що містить згаданий виріб і згадану електрохімічну ванну, при цьому стадія промивки виробу включає занурення згаданого виробу в промивний розчин у промивному резервуарі, контроль якості промивного розчину й оповіщення оператора, коли згадана якість стає незадовільною.

16. Спосіб за п. 15, який відрізняється тим, що регулюють струм електролізу на основі вимірювання напруги з використанням цифрового універсального вимірювального приладу на шунтувальному резисторі, який електрично зв'язаний з контрелектродом чи принаймні одним виробом у згаданому очистному резервуарі та з джерелом живлення.

17. Спосіб за п. 16, який відрізняється тим, що виконують тонке регулювання згаданого струму електролізу при збільшенні опору електролізу за допомогою додаткового закорочувального резистора.

18. Спосіб за п. 15, який відрізняється тим, що контролюють електропровідність та температуру згаданої електрохімічної ванни і визначають ступінь насичення металом розчину в згаданій електрохімічній ванні з використанням отриманих при контролі даних про електропровідність та температуру.
