Установка безперервного лиття для безперервного лиття тонкої смуги, спосіб роботи даної установки та спосіб безперервного лиття тонкої смуги

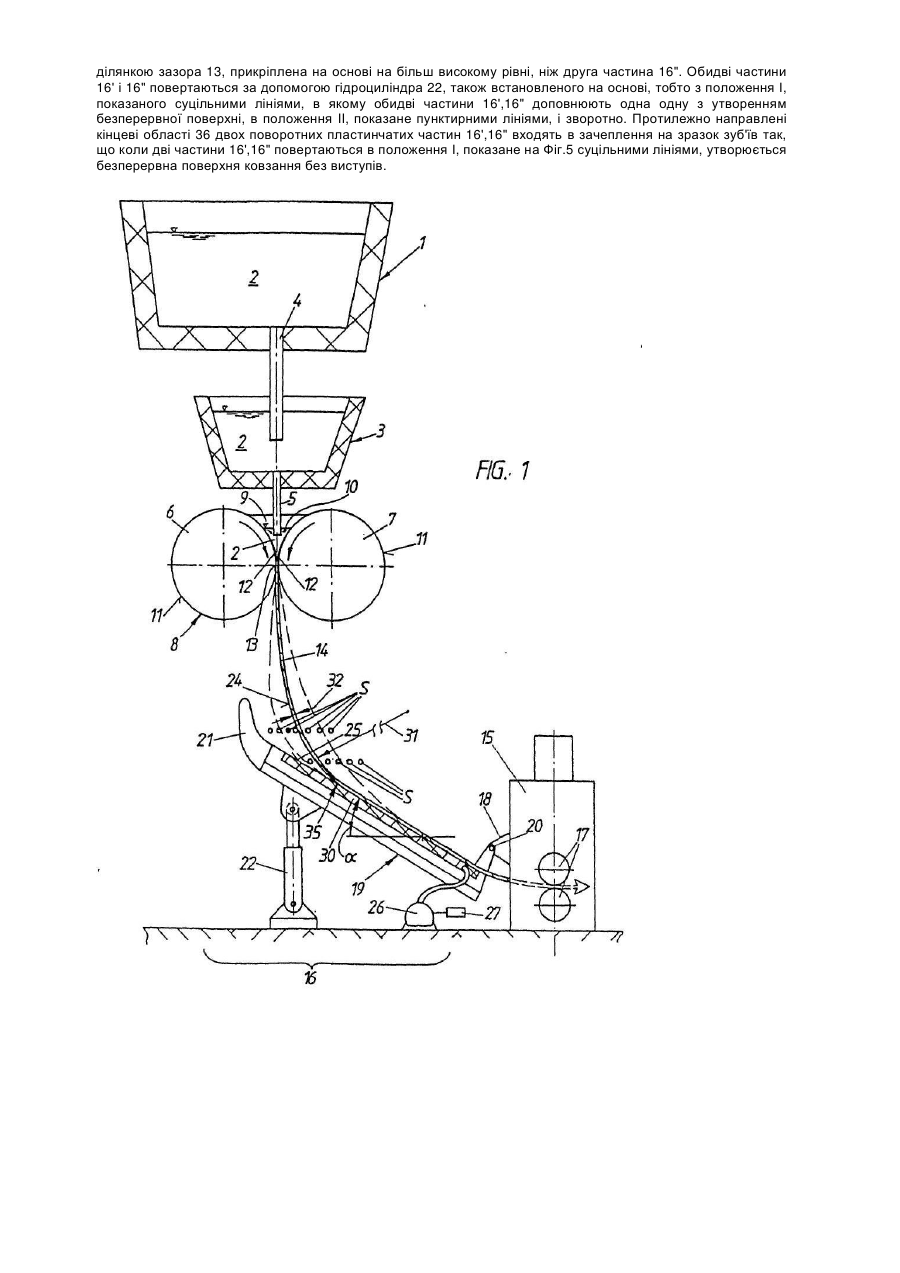

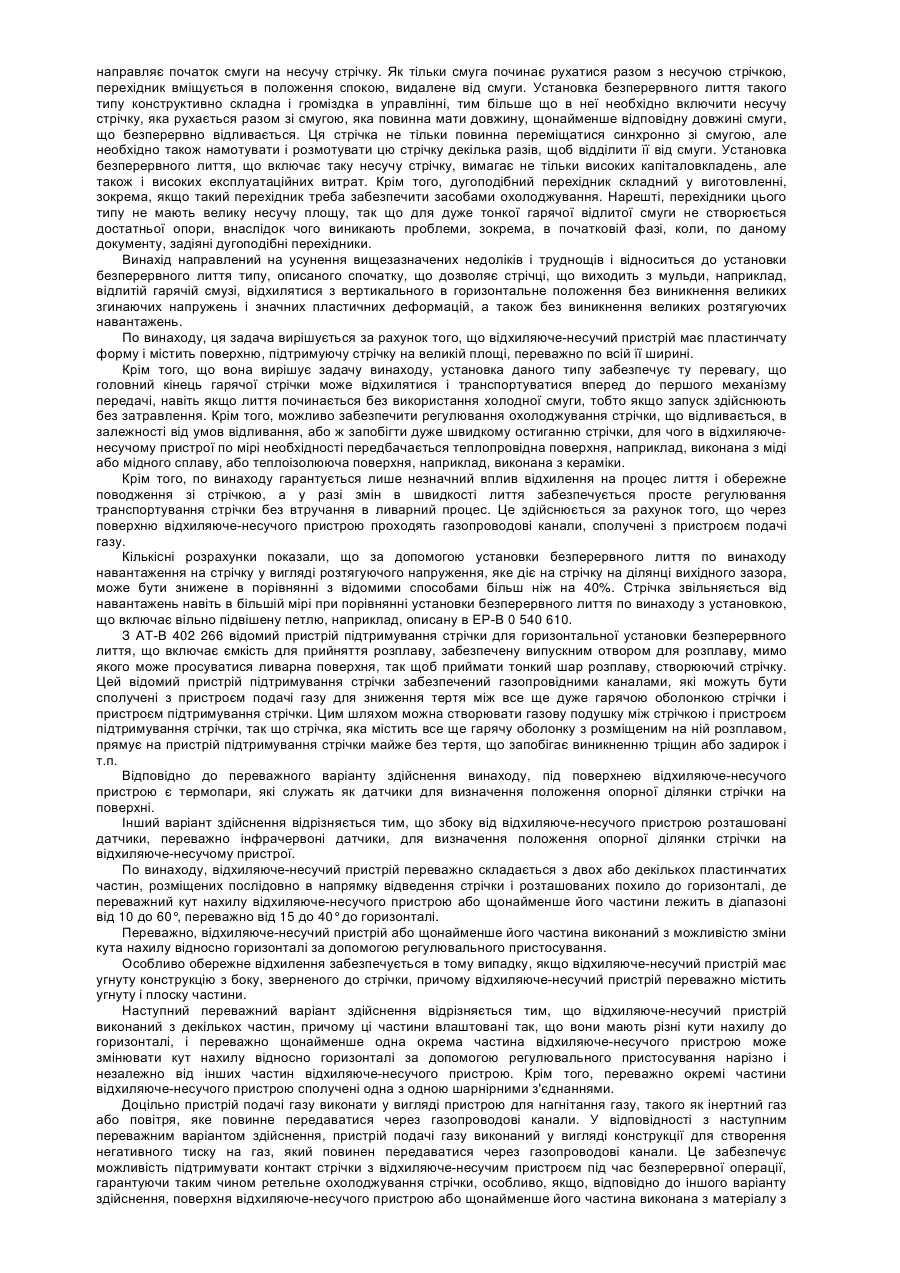

1. Установка безперервного лиття для безперервного лиття тонкої смуги (14), зокрема сталевої смуги (14), товщиною менше за 20 мм, переважно від 1 до 12 мм, що включає мульду (8), забезпечену двома ливарними валками (6,7), створюючими зазор (13) для проходження при з'єднанні двох напівоболонок (12) заготовки у вигляді смуги (14) вертикально вниз, при цьому нижче за зазор (13) розташовано відхиляючо-несучий пристрій (16) для зміни напряму смуги (14), що виходить з мульди (8) вертикально в, приблизно, горизонтальний напрям, яка відрізняється тим, що відхиляючо-несучий пристрій (16), як перший направляючий елемент для смуги (14), розташований нижче ливарних валків, що відхиляючо-несучий пристрій (16) має пластинчату конструкцію і містить поверхню (25) для опори смуги (14) на великій площі, переважно по всій її ширині, причому поверхня (25) відхиляючо-несучого пристрою (16) або щонайменше його частини виконана з матеріалу з високою теплопровідністю, зокрема міді або мідного сплаву, і переважно забезпечена зносостійким шаром.

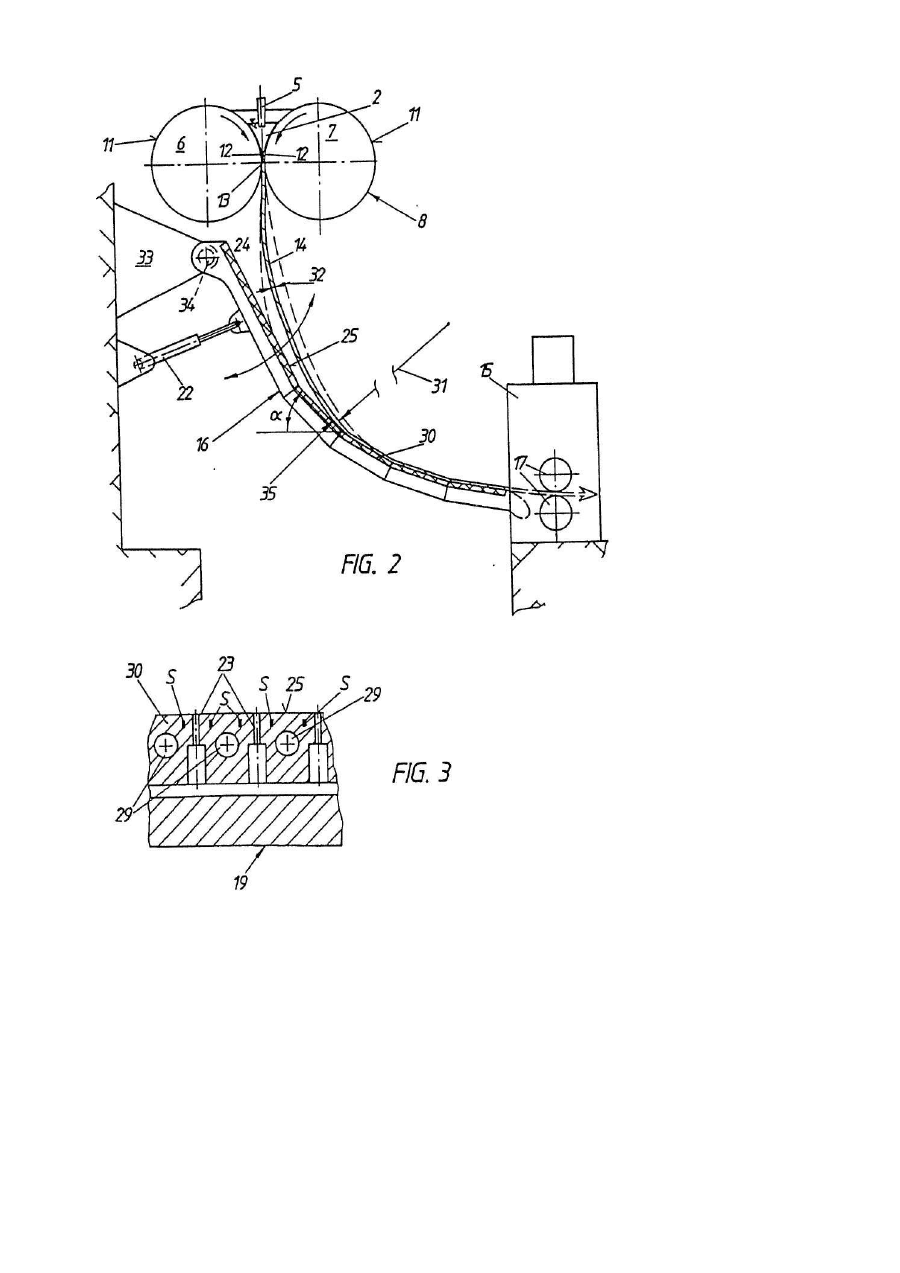

2. Установка за п. 1, яка відрізняється тим, що через поверхню (25) відхиляючо-несучого пристрою (16) проходять газопровідні канали (23), сполучені з пристроєм подачі газу (26).

3. Установка за п. 1 або 2, яка відрізняється тим, що під поверхнею (25) відхиляючо-несучого пристрою (16) встановлені термопари як датчики (S) для визначення положення опорної ділянки (35) смуги (14) на поверхні (25).

4. Установка за будь-яким з пп. 1-3, яка відрізняється тим, що збоку від відхиляючо-несучого пристрою (16) встановлені датчики (S), переважно інфрачервоні датчики, для визначення положення опорної ділянки (35) смуги (14) на відхиляючо-несучому пристрої (16).

5. Установка за будь-яким з пп. 1-4, яка відрізняється тим, що відхиляючо-несучий пристрій (16) переважно складається з двох або декількох пластинчатих частин, розміщених послідовно в напрямі випуску смуги.

6. Установка за будь-яким з пп. 1-5, яка відрізняється тим, що відхиляючо-несучий пристрій (16) розташований похило до горизонталі.

7. Установка за п. 6, яка відрізняється тим, що кут нахилу відхиляючо-несучого пристрою (16) або щонайменше його частини (19) лежить в діапазоні від 10 до 60°, переважно від 15 до 40°, до горизонталі.

8. Установка за будь-яким з пп. 1-7, яка відрізняється тим, що відхиляючо-несучий пристрій (16) або щонайменше його частина виконана з можливістю зміни кута нахилу відносно горизонталі за допомогою регулювального пристосування (22).

9. Установка за будь-яким з пп. 1-8, яка відрізняється тим, що відхиляючо-несучий пристрій (16) має угнуту форму з боку, зверненого до смуги (14).

10. Установка за будь-яким з пп. 1-9, яка відрізняється тим, що відхиляючо-несучий пристрій (16) містить угнуту і плоску частини.

11. Установка за будь-яким з пп. 1-10, яка відрізняється тим, що відхиляючо-несучий пристрій (16) виконаний з декількох частин, причому окремі частини (18,19) виконані так, що вони мають різні кути нахилу до горизонталі.

12. Установка за п. 11, яка відрізняється тим, що щонайменше одна окрема частина (19) відхиляючо-несучого пристрою (16) виконана з можливістю зміни кута нахилу відносно горизонталі за допомогою регулювального пристосування (22) окремо і незалежно від інших частин (18) відхиляючо-несучого пристрою (16).

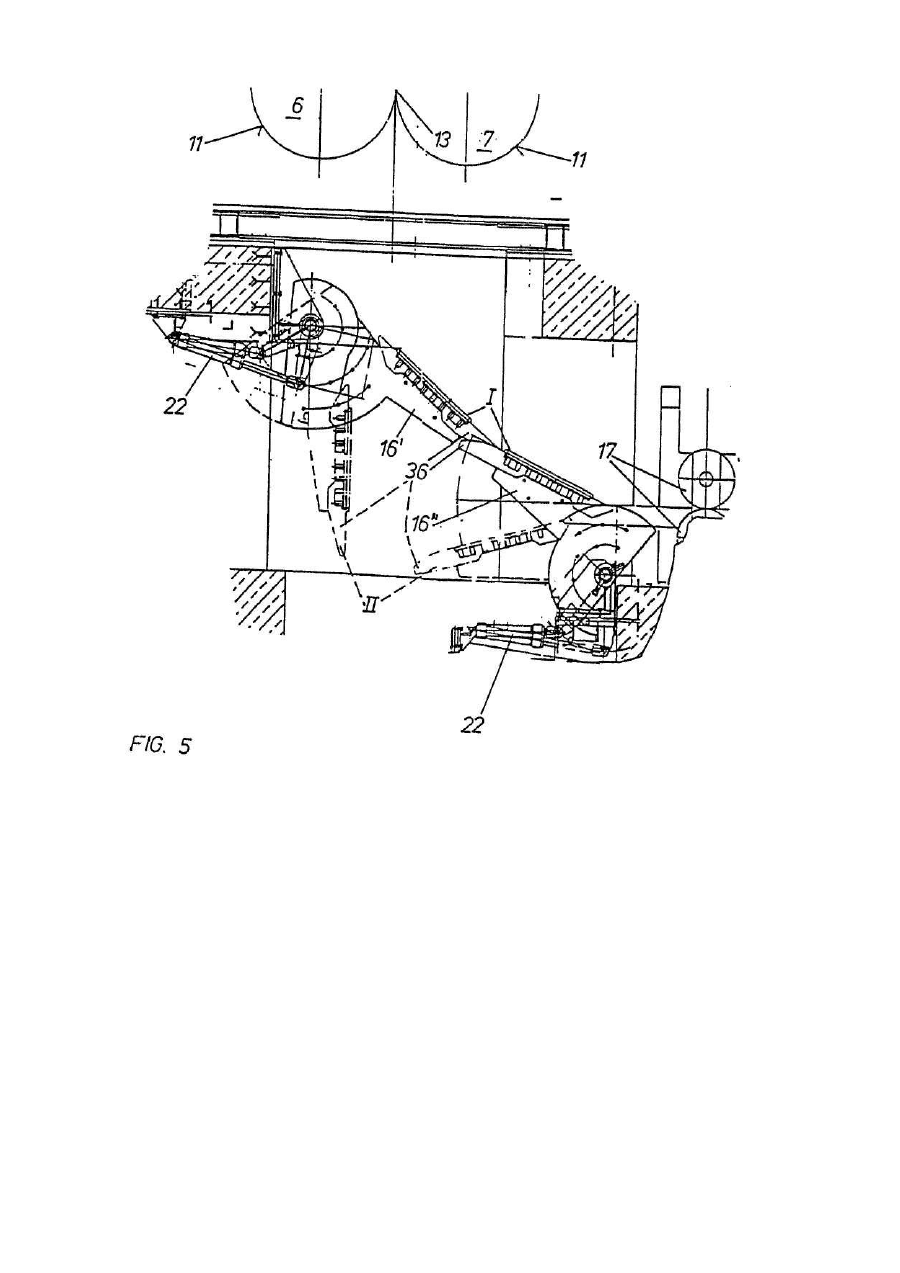

13. Установка за п. 11 або 12, яка відрізняється тим, що окремі частини відхиляючо-несучого пристрою (16) сполучені одна з одною шарнірними з'єднаннями.

14. Установка за будь-яким з пп. 2-13, яка відрізняється тим, що пристрій подачі газу (26) виконаний у вигляді пристрою для нагнітання газу, наприклад інертного газу, або повітря, що проходить через газопровідні канали (23).

15. Установка за будь-яким з пп. 2-14, яка відрізняється тим, що пристрій подачі газу (26) виконаний у вигляді пристрою для створення негативного тиску газу, що проходить через газопровідні канали (23).

16. Установка за будь-яким з пп. 1-15, яка відрізняється тим, що відхиляючо-несучий пристрій (16) або щонайменше його частина забезпечена внутрішнім охолоджуванням, зокрема внутрішнім рідинним охолоджуванням.

17. Установка за будь-яким з пп. 1-16, яка відрізняється тим, що поверхня (25) відхиляючо-несучого пристрою (16) або щонайменше його частини переважно виконана з ізолюючого матеріалу, наприклад кераміки.

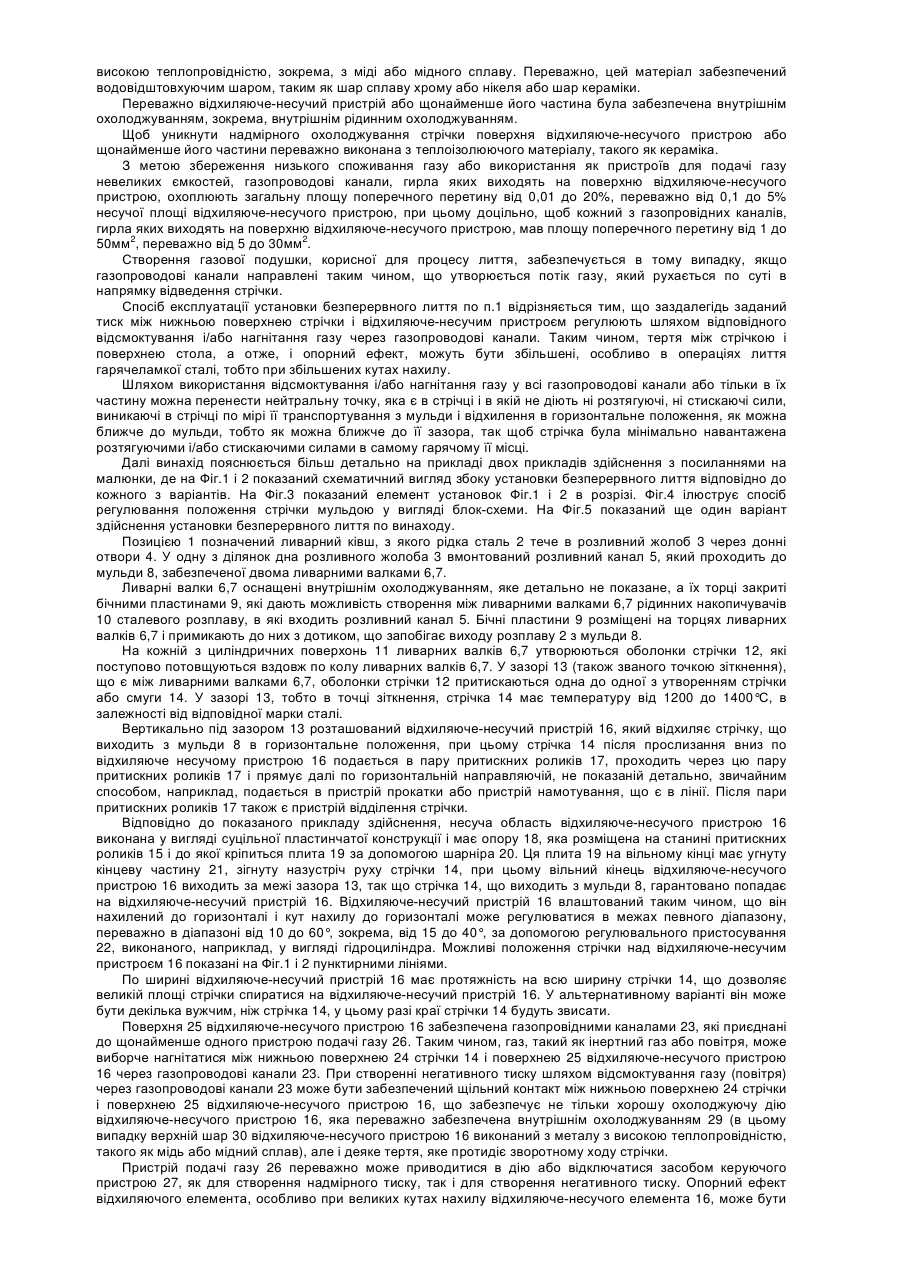

18. Установка за будь-яким з пп. 2-17, яка відрізняється тим, що газопровідні канали (23), горловини яких проходять через поверхню (25) відхиляючо-несучого пристрою (16), охоплюють загальну площу поперечного перерізу від 0,01 до 20%, переважно від 0,1 до 5%, несучої поверхні (25) відхиляючо-несучого пристрою (16).

19. Установка за будь-яким з пп. 2-18, яка відрізняється тим, що кожний з газопровідних каналів (23), горловини яких проходять через поверхню (25) відхиляючо-несучого пристрою (16), має площу поперечного перерізу від 1 до 50 мм2, переважно від 5 до 30 мм2.

20. Установка за будь-яким з пп. 2-19, яка відрізняється тим, що гирла газопровідних каналів (23) направлені таким чином, що утворюється потік газу, який рухається загалом в напрямі випуску смуги.

21. Установка за будь-яким з пп. 1-20, яка відрізняється тим, що відхиляючо-несучий пристрій (16) виконаний з можливістю переміщення загалом з положення спокою, віддаленого від траєкторії руху смуги, в положення підтримання смуги (14)і зворотно.

22. Установка безперервного лиття для безперервного лиття тонкої смуги (14), зокрема сталевої смуги (14), товщиною менше за 20 мм, переважно від 1 до 12 мм, що включає мульду (8), забезпечену двома ливарними валками (6,7), створюючими зазор (13) для проходження при з'єднанні двох напівоболонок (12) заготовки у вигляді смуги (14) вертикально вниз, при цьому нижче за зазор (13) розташовано відхиляючо-несучий пристрій (16) для зміни напряму смуги (14), що виходить з мульди вертикально в, приблизно, горизонтальний напрям, яка відрізняється тим, що відхиляючо-несучий пристрій (16), як перший направляючий елемент для смуги (14), розташований нижче ливарних валок, що відхиляючо-несучий пристрій (16) має пластинчату конструкцію і містить поверхню (25) для опори смуги (14) на великій площі, переважно по всій її ширині, відхиляючо-несучий пристрі й (16) або щонайменше його частина забезпечена внутрішнім охолоджуванням, зокрема внутрішнім рідинним охолоджуванням.

23. Установка за п. 22, яка відрізняється тим, що через поверхню (25) відхиляючо-несучого пристрою (16) проходять газопровідні канали (23), сполучені з пристроєм подачі газу (26).

24. Установка за п. 22 або 23, яка відрізняється тим, що під поверхнею (25) відхиляючо-несучого пристрою (16) встановлені термопари як датчики (S) для визначення положення опорної ділянки (35) смуги на поверхні (25).

25. Установка за будь-яким з пп. 22-24, яка відрізняється тим, що збоку від відхиляючо-несучого пристрою (16) встановлені датчики (S), переважно інфрачервоні датчики, для визначення положення опорної ділянки (35) смуги (14) на відхиляючо-несучому пристрої (16).

26. Установка за будь-яким з пп. 22-25, яка відрізняється тим, що відхиляючо-несучий пристрій (16) переважно складається з двох або декількох пластинчатих частин, розміщених послідовно в напрямі випуску смуги.

27. Установка за будь-яким з пп. 22-26, яка відрізняється тим, що відхиляючо-несучий пристрій (16) розташований похило до горизонталі.

28. Установка за п. 27, яка відрізняється тим, що кут нахилу відхиляючо-несучого пристрою (16) або щонайменше його частини (19) лежить в діапазоні від 10 до 60°, переважно від 15 до 40°, до горизонталі.

29. Установка за будь-яким з пп. 22-28, яка відрізняється тим, що відхиляючо-несучий пристрій (16) або щонайменше його частина виконана з можливістю зміни кута нахилу відносно горизонталі за допомогою і регулювального пристосування (22).

30. Установка за будь-яким з пп. 22-29, яка відрізняється тим, що відхиляючо-несучий пристрій (16) має угнуту форму з боку, зверненого до смуги (14).

31. Установка за будь-яким з пп. 22-30, яка відрізняється тим, що відхиляючо-несучий пристрій (16) містить угнуту і плоску частини.

32. Установка за будь-яким з пп. 22-31, яка відрізняється тим, що відхиляючо-несучий пристрій (16) виконаний з декількох частин, причому окремі частини (18, 19) виконані так, що вони мають різні кути нахилу до горизонталі.

33. Установка за п. 32, яка відрізняється тим, що щонайменше одна окрема частина (19) відхиляючо-несучого пристрою (16) виконана з можливістю зміни кута нахилу відносно горизонталі за допомогою регулювального пристосування (22) окремо і незалежно від інших частин (18) відхиляючо-несучого пристрою (16).

34. Установка за п. 32 або 33, яка відрізняється тим, що окремі частини відхиляючо-несучого пристрою (16) сполучені одна з одною шарнірними з'єднаннями.

35. Установка за будь-яким з пп. 23-34, яка відрізняється тим, що пристрій подачі газу (26) виконаний у вигляді пристрою для нагнітання газу, наприклад інертного газу, або повітря, що проходить через газопровідні канали (23).

36. Установка за будь-яким з пп. 23-35, яка відрізняється тим, що пристрій подачі газу (26) виконаний у вигляді пристрою для створення негативного тиску газу, що проходить через газопровідні канали (23).

37. Установка за будь-яким з пп. 22-36, яка відрізняється тим, що поверхня (25) відхиляючо-несучого пристрою (16) або щонайменше його частини виконана з матеріалу з високою теплопровідністю, зокрема міді або мідного сплаву, причому цей матеріал переважно забезпечений зносостійким шаром.

38. Установка за будь-яким з пп. 22-36, яка відрізняється тим, що поверхня відхиляючо-несучого пристрою (16) або щонайменше його частини переважно виконана з ізолюючого матеріалу, наприклад кераміки.

39. Установка за будь-яким з пп. 23-38, яка відрізняється тим, що газопровідні канали (23), горловини яких проходять через поверхню (25) відхиляючо-несучого пристрою (16), охоплюють загальну площу поперечного перерізу від 0,01 до 20%, переважно від 0,1 до 5%, несучої поверхні (25) відхиляючо-несучого пристрою (16).

40. Установка за будь-яким з пп. 23-39, яка відрізняється тим, що кожний з газопровідних каналів (23), горловини яких проходять через поверхню (25) відхиляючо-несучого пристрою (16), має площу поперечного перерізу від 1 до 50 мм2, переважно від 5 до 30 мм2.

41. Установка за будь-яким з пп. 23-40, яка відрізняється тим, що гирла газопровідних каналів (23) направлені таким чином, що утворюється потік газу, який рухається загалом в напрямі випуску смуги.

42. Установка за будь-яким з пп. 22-41, яка відрізняється тим, що відхиляючо-несучий пристрій (16) виконаний з можливістю переміщення загалом з положення спокою, віддаленого від траєкторії руху смуги, в положення підтримання смуги (14)і зворотно.

43. Спосіб експлуатації установки безперервного лиття для безперервного лиття тонкої смуги , який відрізняється тим, що заздалегідь заданий тиск між нижньою поверхнею (24) смуги і відхиляючо-несучим пристроєм (16) регулюють шляхом відповідного відсмоктування і/або нагнітання газу через газопровідні канали (23).

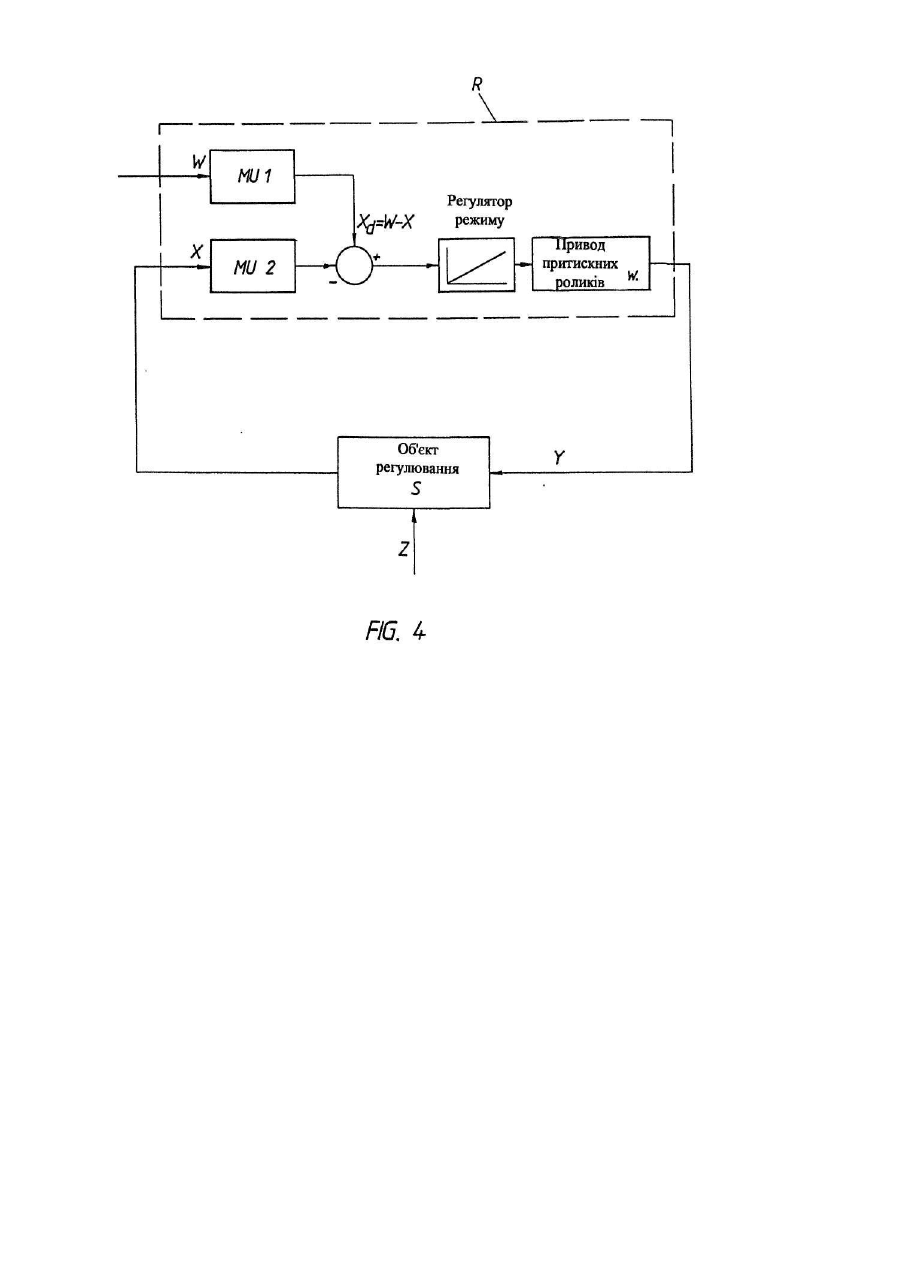

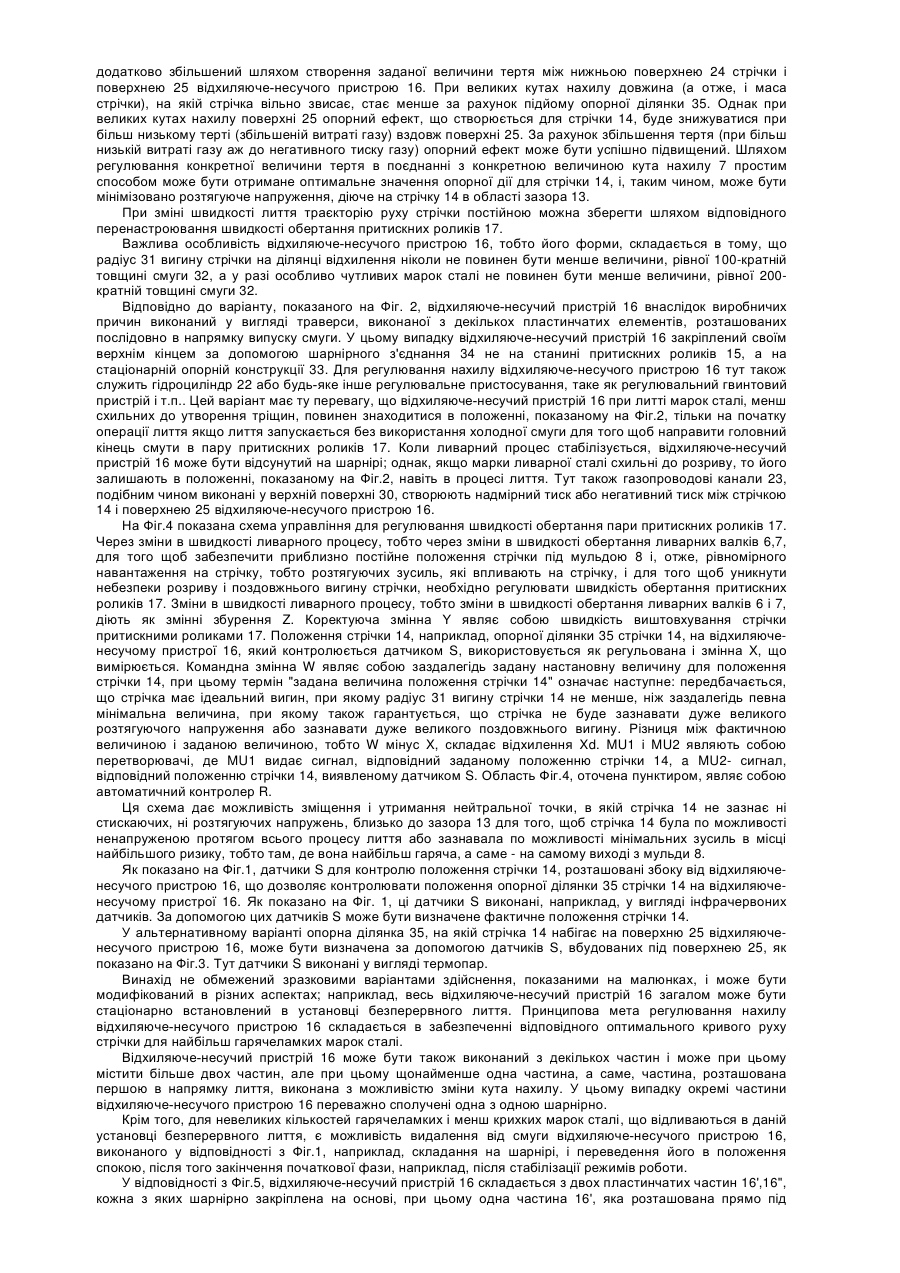

44. Спосіб безперервного лиття тонкої смуги, який відрізняється тим, що положення нейтральної точки, яка є на смузі (14) і в якій при транспортуванні смуги (14) з мульди (8) і відхиленні її в горизонтальне положення не діють ні розтягуючі, ні стискаючі навантаження, підтримують шляхом регулювання швидкості випуску смуги за допомогою пари зв'язаних ведучих роликів (17) як можна ближче до мульди (8), тобто як можна ближче до зазора (13).

45. Спосіб за п. 44, який відрізняється тим, що радіус (31) згину смуги підтримують шляхом регулювання швидкості випуску смуги за допомогою пари зв'язаних ведучих роликів (17) таким чином, щоб він не був менше 100-кратної товщини (32) смуги, переважно не був менше 200-кратної її товщини.
