Сидіння-тренажер

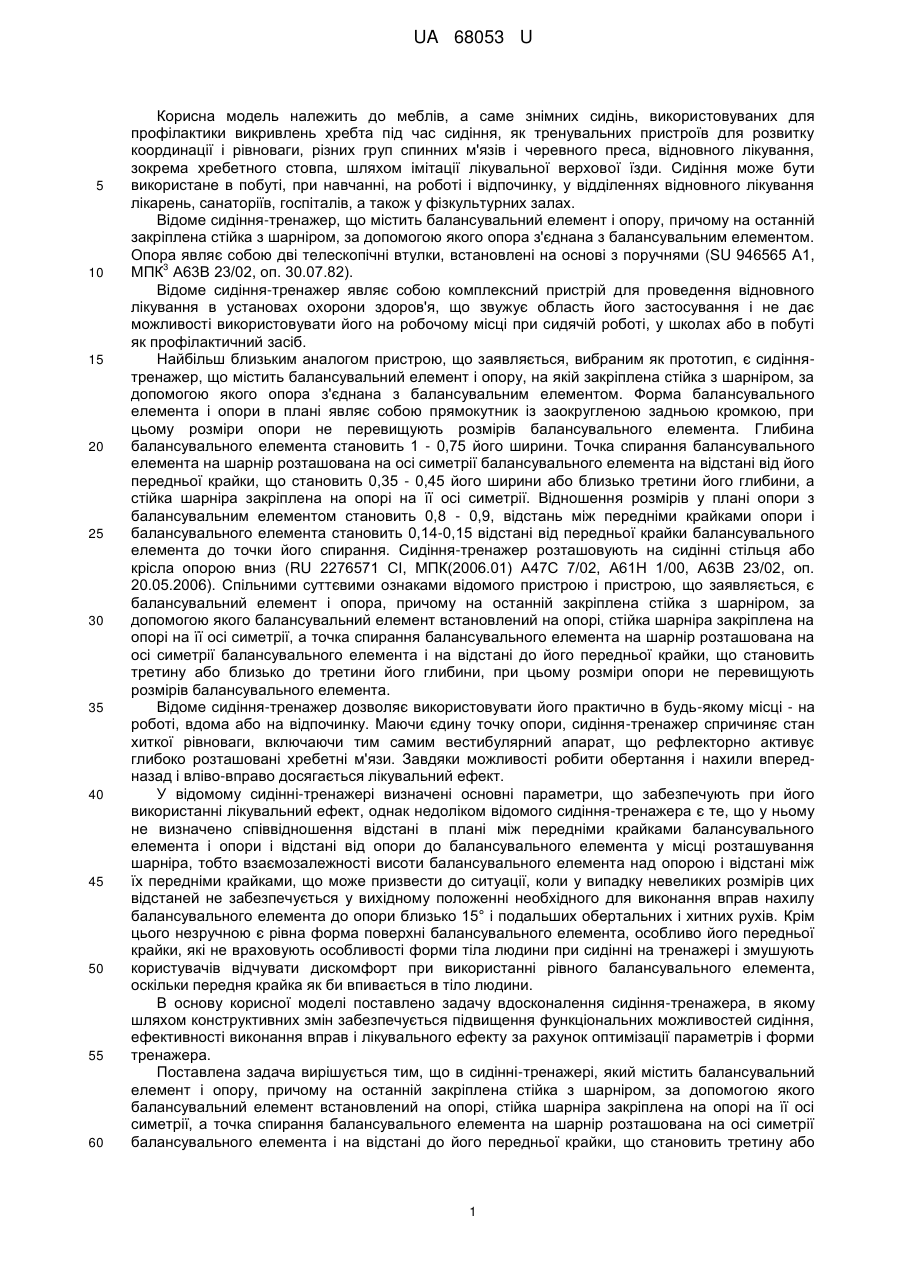

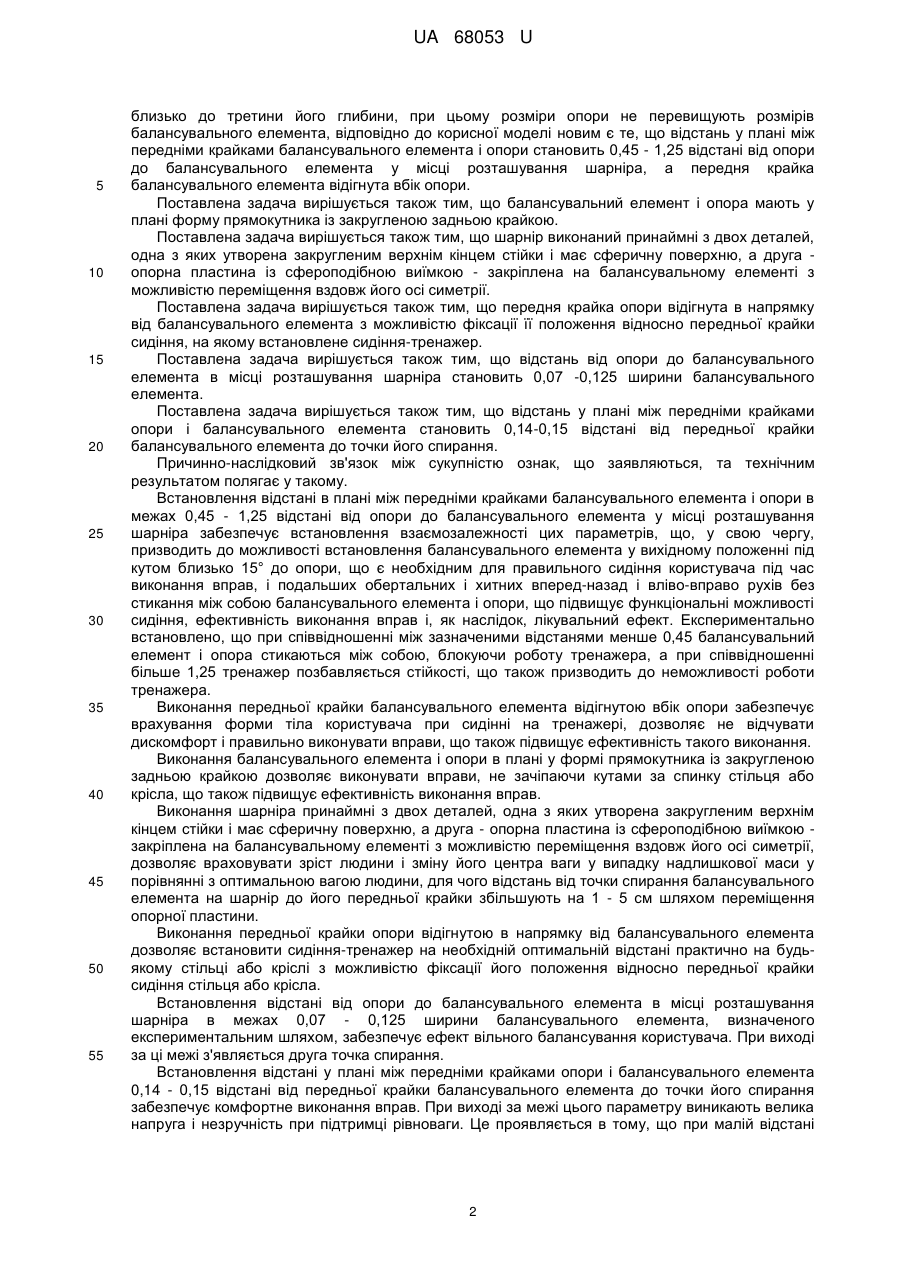

Реферат: UA 68053 U UA 68053 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до меблів, а саме знімних сидінь, використовуваних для профілактики викривлень хребта під час сидіння, як тренувальних пристроїв для розвитку координації і рівноваги, різних груп спинних м'язів і черевного преса, відновного лікування, зокрема хребетного стовпа, шляхом імітації лікувальної верхової їзди. Сидіння може бути використане в побуті, при навчанні, на роботі і відпочинку, у відділеннях відновного лікування лікарень, санаторіїв, госпіталів, а також у фізкультурних залах. Відоме сидіння-тренажер, що містить балансувальний елемент і опору, причому на останній закріплена стійка з шарніром, за допомогою якого опора з'єднана з балансувальним елементом. Опора являє собою дві телескопічні втулки, встановлені на основі з поручнями (SU 946565 А1, 3 МПК А63В 23/02, оп. 30.07.82). Відоме сидіння-тренажер являє собою комплексний пристрій для проведення відновного лікування в установах охорони здоров'я, що звужує область його застосування і не дає можливості використовувати його на робочому місці при сидячій роботі, у школах або в побуті як профілактичний засіб. Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є сидіннятренажер, що містить балансувальний елемент і опору, на якій закріплена стійка з шарніром, за допомогою якого опора з'єднана з балансувальним елементом. Форма балансувального елемента і опори в плані являє собою прямокутник із заокругленою задньою кромкою, при цьому розміри опори не перевищують розмірів балансувального елемента. Глибина балансувального елемента становить 1 - 0,75 його ширини. Точка спирання балансувального елемента на шарнір розташована на осі симетрії балансувального елемента на відстані від його передньої крайки, що становить 0,35 - 0,45 його ширини або близько третини його глибини, а стійка шарніра закріплена на опорі на її осі симетрії. Відношення розмірів у плані опори з балансувальним елементом становить 0,8 - 0,9, відстань між передніми крайками опори і балансувального елемента становить 0,14-0,15 відстані від передньої крайки балансувального елемента до точки його спирання. Сидіння-тренажер розташовують на сидінні стільця або крісла опорою вниз (RU 2276571 СІ, МПК(2006.01) А47С 7/02, А61Н 1/00, А63В 23/02, оп. 20.05.2006). Спільними суттєвими ознаками відомого пристрою і пристрою, що заявляється, є балансувальний елемент і опора, причому на останній закріплена стійка з шарніром, за допомогою якого балансувальний елемент встановлений на опорі, стійка шарніра закріплена на опорі на її осі симетрії, а точка спирання балансувального елемента на шарнір розташована на осі симетрії балансувального елемента і на відстані до його передньої крайки, що становить третину або близько до третини його глибини, при цьому розміри опори не перевищують розмірів балансувального елемента. Відоме сидіння-тренажер дозволяє використовувати його практично в будь-якому місці - на роботі, вдома або на відпочинку. Маючи єдину точку опори, сидіння-тренажер спричиняє стан хиткої рівноваги, включаючи тим самим вестибулярний апарат, що рефлекторно активує глибоко розташовані хребетні м'язи. Завдяки можливості робити обертання і нахили впередназад і вліво-вправо досягається лікувальний ефект. У відомому сидінні-тренажері визначені основні параметри, що забезпечують при його використанні лікувальний ефект, однак недоліком відомого сидіння-тренажера є те, що у ньому не визначено співвідношення відстані в плані між передніми крайками балансувального елемента і опори і відстані від опори до балансувального елемента у місці розташування шарніра, тобто взаємозалежності висоти балансувального елемента над опорою і відстані між їх передніми крайками, що може призвести до ситуації, коли у випадку невеликих розмірів цих відстаней не забезпечується у вихідному положенні необхідного для виконання вправ нахилу балансувального елемента до опори близько 15° і подальших обертальних і хитних рухів. Крім цього незручною є рівна форма поверхні балансувального елемента, особливо його передньої крайки, які не враховують особливості форми тіла людини при сидінні на тренажері і змушують користувачів відчувати дискомфорт при використанні рівного балансувального елемента, оскільки передня крайка як би впивається в тіло людини. В основу корисної моделі поставлено задачу вдосконалення сидіння-тренажера, в якому шляхом конструктивних змін забезпечується підвищення функціональних можливостей сидіння, ефективності виконання вправ і лікувального ефекту за рахунок оптимізації параметрів і форми тренажера. Поставлена задача вирішується тим, що в сидінні-тренажері, який містить балансувальний елемент і опору, причому на останній закріплена стійка з шарніром, за допомогою якого балансувальний елемент встановлений на опорі, стійка шарніра закріплена на опорі на її осі симетрії, а точка спирання балансувального елемента на шарнір розташована на осі симетрії балансувального елемента і на відстані до його передньої крайки, що становить третину або 1 UA 68053 U 5 10 15 20 25 30 35 40 45 50 55 близько до третини його глибини, при цьому розміри опори не перевищують розмірів балансувального елемента, відповідно до корисної моделі новим є те, що відстань у плані між передніми крайками балансувального елемента і опори становить 0,45 - 1,25 відстані від опори до балансувального елемента у місці розташування шарніра, а передня крайка балансувального елемента відігнута вбік опори. Поставлена задача вирішується також тим, що балансувальний елемент і опора мають у плані форму прямокутника із закругленою задньою крайкою. Поставлена задача вирішується також тим, що шарнір виконаний принаймні з двох деталей, одна з яких утворена закругленим верхнім кінцем стійки і має сферичну поверхню, а друга опорна пластина із сфероподібною виїмкою - закріплена на балансувальному елементі з можливістю переміщення вздовж його осі симетрії. Поставлена задача вирішується також тим, що передня крайка опори відігнута в напрямку від балансувального елемента з можливістю фіксації її положення відносно передньої крайки сидіння, на якому встановлене сидіння-тренажер. Поставлена задача вирішується також тим, що відстань від опори до балансувального елемента в місці розташування шарніра становить 0,07 -0,125 ширини балансувального елемента. Поставлена задача вирішується також тим, що відстань у плані між передніми крайками опори і балансувального елемента становить 0,14-0,15 відстані від передньої крайки балансувального елемента до точки його спирання. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Встановлення відстані в плані між передніми крайками балансувального елемента і опори в межах 0,45 - 1,25 відстані від опори до балансувального елемента у місці розташування шарніра забезпечує встановлення взаємозалежності цих параметрів, що, у свою чергу, призводить до можливості встановлення балансувального елемента у вихідному положенні під кутом близько 15° до опори, що є необхідним для правильного сидіння користувача під час виконання вправ, і подальших обертальних і хитних вперед-назад і вліво-вправо рухів без стикання між собою балансувального елемента і опори, що підвищує функціональні можливості сидіння, ефективність виконання вправ і, як наслідок, лікувальний ефект. Експериментально встановлено, що при співвідношенні між зазначеними відстанями менше 0,45 балансувальний елемент і опора стикаються між собою, блокуючи роботу тренажера, а при співвідношенні більше 1,25 тренажер позбавляється стійкості, що також призводить до неможливості роботи тренажера. Виконання передньої крайки балансувального елемента відігнутою вбік опори забезпечує врахування форми тіла користувача при сидінні на тренажері, дозволяє не відчувати дискомфорт і правильно виконувати вправи, що також підвищує ефективність такого виконання. Виконання балансувального елемента і опори в плані у формі прямокутника із закругленою задньою крайкою дозволяє виконувати вправи, не зачіпаючи кутами за спинку стільця або крісла, що також підвищує ефективність виконання вправ. Виконання шарніра принаймні з двох деталей, одна з яких утворена закругленим верхнім кінцем стійки і має сферичну поверхню, а друга - опорна пластина із сфероподібною виїмкою закріплена на балансувальному елементі з можливістю переміщення вздовж його осі симетрії, дозволяє враховувати зріст людини і зміну його центра ваги у випадку надлишкової маси у порівнянні з оптимальною вагою людини, для чого відстань від точки спирання балансувального елемента на шарнір до його передньої крайки збільшують на 1 - 5 см шляхом переміщення опорної пластини. Виконання передньої крайки опори відігнутою в напрямку від балансувального елемента дозволяє встановити сидіння-тренажер на необхідній оптимальній відстані практично на будьякому стільці або кріслі з можливістю фіксації його положення відносно передньої крайки сидіння стільця або крісла. Встановлення відстані від опори до балансувального елемента в місці розташування шарніра в межах 0,07 - 0,125 ширини балансувального елемента, визначеного експериментальним шляхом, забезпечує ефект вільного балансування користувача. При виході за ці межі з'являється друга точка спирання. Встановлення відстані у плані між передніми крайками опори і балансувального елемента 0,14 - 0,15 відстані від передньої крайки балансувального елемента до точки його спирання забезпечує комфортне виконання вправ. При виході за межі цього параметру виникають велика напруга і незручність при підтримці рівноваги. Це проявляється в тому, що при малій відстані 2 UA 68053 U 5 10 15 20 25 30 35 40 45 передня крайка балансувального елемента надмірно давить на м'язи стегна, при великій відстані - врізається в гомілку ноги під коліном. Таким чином, корисна модель і в конкретних формах свого виконання також сприяє досягненню технічного результату: підвищенню функціональних можливостей сидіння, ефективності виконання вправ і лікувального ефекту. Суть запропонованої корисної моделі пояснюється кресленнями, де на фіг. 1 зображений вид знизу сидіння-тренажера; на фіг. 2 - вид збоку сидіння-тренажера; на фіг. 3 - вид збоку сидіння-тренажера з вигнутою передньою крайкою опори; на фіг. 4 - розріз рознімного шарніра. Сидіння-тренажер (фіг. 1, 2) у найкращому варіанті свого виконання, який однак не є єдино можливим, містить балансувальний елемент 1 і опору 2. На опорі 2 закріплена стійка 3 з шарніром 4, за допомогою якого опора 2 з'єднана з балансувальним елементом 1. Балансувальний елемент 1 і опора 2 мають у плані форму прямокутника із закругленою задньою крайкою і закругленими кутами. Стійка 3 шарніра закріплена на опорі 2 на її осі симетрії, а точка спирання балансувального елемента 1 на шарнір 4 розташована на осі симетрії балансувального елемента 1 і на відстані "b" до його передньої крайки, що становить третину або близько до третини його глибини "А", при цьому розміри опори 2 не перевищують розмірів балансувального елемента 1. Відстань "h" в плані між передніми крайками балансувального елемента 1 і опори 2 становить 0,45 - 1,25 відстані "Ή" від опори 2 до балансувального елемента 1 у місці розташування шарніра 4, а передня крайка балансувального елемента 1 відігнута вбік опори 2. Відстань "Н" від опори 2 до балансувального елемента 1 в місці розташування шарніра 4 становить 0,07 - 0,125 ширини "В" балансувального елемента 1, а відстань "h" у плані між передніми крайками опори 2 і балансувального елемента 1 становить 0,14-0,15 відстані "b" від передньої крайки балансувального елемента 1 до точки його спирання. Передня крайка опори 2 (фіг. 3) може бути відігнута в напрямку від балансувального елемента 1 з можливістю фіксації її положення відносно передньої крайки сидіння, на якому встановлене сидіння-тренажер. Для підвищення зручності у користуванні на балансувальний елемент може бути встановлена м'яка подушка, в т.ч. і з бактерицидним покриттям. Подушка може мати ергономічну форму і наповнення з лузги гречки. Шарнір 4 (фіг. 4) виконаний принаймні з двох деталей, одна з яких утворена закругленим верхнім кінцем стійки 3 і має сферичну поверхню, а друга - опорна пластина 5 із сфероподібною виїмкою 6 - закріплена на балансувальному елементі 1 з можливістю переміщення вздовж його осі симетрії за допомогою різних конструктивних рішень, що дозволяє збільшити відстань "b" на 1 - 5 см для людей з надлишковою вагою. Шарнір 4 може бути виконаний нероз'ємним або рознімним, що дозволяє легко розібрати сидіння при перевезенні. Сидіння-тренажер працює таким чином. Сидіння-тренажер встановлюють на сидіння стільця, або крісла, або табурета опорою 2 вниз, після чого користувач сідає на балансувальний елемент 1. У вихідному положенні балансувальний елемент 1 нахилений до опори 2 під кутом близько 15°. Після цього користувач разом з балансувальним елементом 1 починає робити обертальні і хитні рухи в різних площинах. Ці рухи дозволяють розвивати хребетні суглоби, різні групи м'язів спини і черевного преса, тобто здійснюється комплексне тренування зазначених вище груп м'язів. Збільшенням або зменшенням глибини рухів здійснюється регулювання навантаження на м'язи. Запропонована корисна модель може бути використана в побуті або в офісах для проведення тренувань або курсу профілактичного лікування, а також особами з обмеженими можливостями для роботи на комп'ютері. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Сидіння-тренажер, що містить балансувальний елемент і опору, причому на останній закріплена стійка з шарніром, за допомогою якого балансувальний елемент встановлений на опорі, стійка шарніра закріплена на опорі на її осі симетрії, а точка спирання балансувального елемента на шарнір розташована на осі симетрії балансувального елемента і на відстані до його передньої крайки, що становить третину або близько до третини його глибини, при цьому розміри опори не перевищують розмірів балансувального елемента, яке відрізняється тим, що відстань у плані між передніми крайками балансувального елемента і опори становить 0,45-1,25 відстані від опори до балансувального елемента у місці розташування шарніра, а передня крайка балансувального елемента відігнута вбік опори. 3 UA 68053 U 5 10 15 2. Сидіння за п. 1, яке відрізняється тим, що балансувальний елемент і опора мають у плані форму прямокутника із закругленою задньою крайкою. 3. Сидіння за п. 1 або 2, яке відрізняється тим, що шарнір виконаний принаймні з двох деталей, одна з яких утворена закругленим верхнім кінцем стійки і має сферичну поверхню, а друга - опорна пластина із сфероподібною виїмкою - закріплена на балансувальному елементі з можливістю переміщення вздовж його осі симетрії. 4. Сидіння за пп. 1-3, яке відрізняється тим, що передня крайка опори відігнута в напрямку від балансувального елемента з можливістю фіксації її положення відносно передньої крайки сидіння, на якому встановлене сидіння-тренажер. 5. Сидіння за пп. 1-4, яке відрізняється тим, що відстань від опори до балансувального елемента в місці розташування шарніра становить 0,07-0,125 ширини балансувального елемента. 6. Сидіння за пп. 1-5, яке відрізняється тим, що відстань у плані між передніми крайками опори і балансувального елемента становить 0,14-0,15 відстані від передньої крайки балансувального елемента до точки його спирання. 4 UA 68053 U 5 UA 68053 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
