Сидіння транспортного засобу
Формула / Реферат
(21) 2000063617
(54) (57)
Дата прийняття
рішення
05.04.2001 р.
1. Сидіння транспортного засобу, що має опору, з'єднану із корпусом засобу, поперечний поворотний шарнір, встановлений на опорі та енергопоглинаючий амортизатор, яке відрізняється тим, що поворотний шарнір встановлений на опорі вище центра ваги навантаженого сидіння.
2.Сидіння за п.1, яке відрізняється тим, що поворотний шарнір має направляючу і стопорний та/або захисний механізм, що обмежує переміщення, які виконані із можливістю забезпечення переміщення поворотного шарніра вздовж транспортного засобу.
3.Сидіння за п.2, яке відрізняється тим, що спинка сидіння виконана із регульованим нахилом і має направляючу, яка з'єднана з поворотним шарніром із забезпеченням можливості відносного переміщення.
4. Сидіння за п. 1, яке відрізняється тим, що енергопоглинаючий амортизатор виконаний у вигляді поперечного торсіону, об'єднаного із віссю поворотного шарнріру.
5. Сидіння за п.1, яке відрізняється тим, що поворотний шарнір має можливість переміщення вздовж своєї осі і це переміщення обмежується енергопоглинаючим амортизатором.
Текст

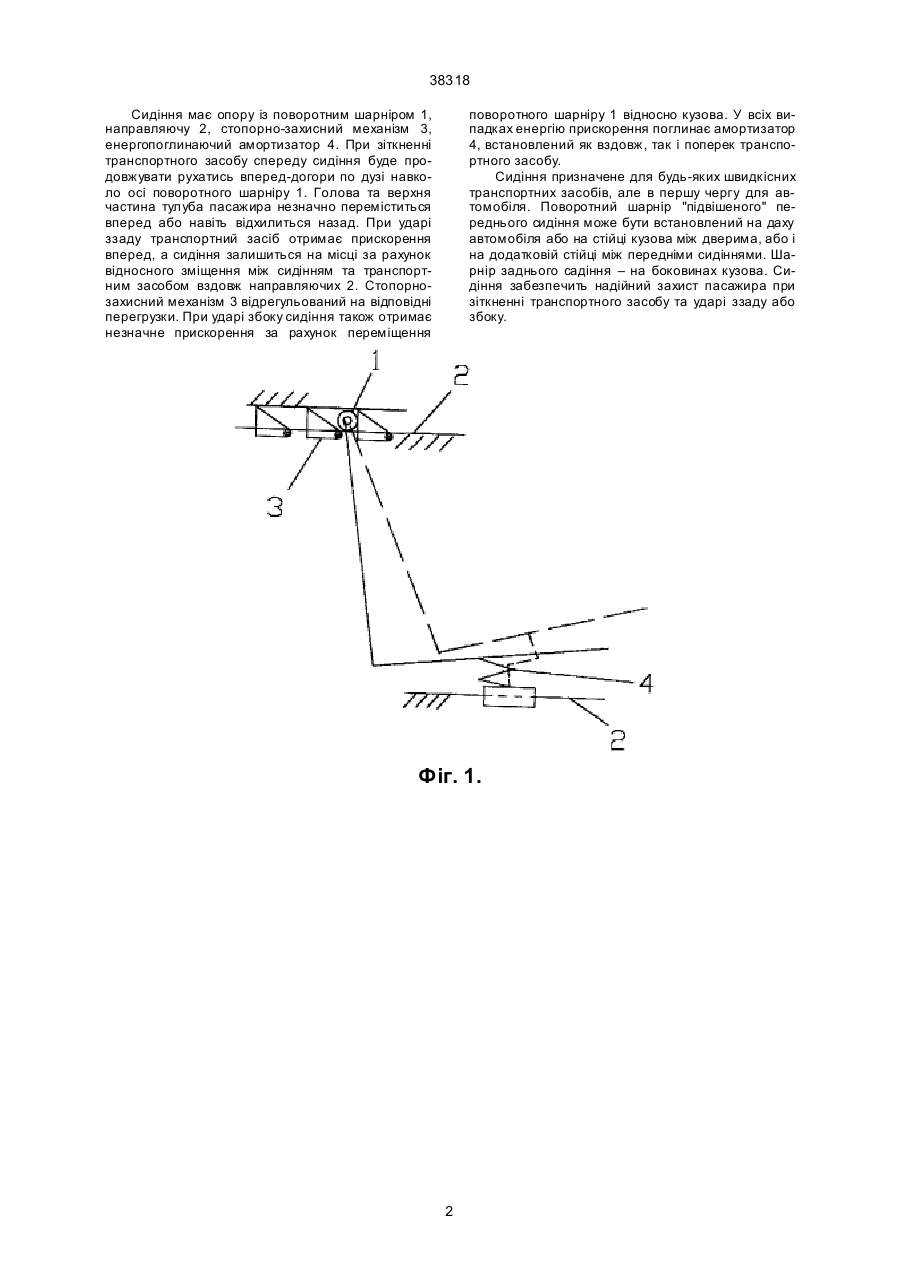

1.Сидіння транспортного засобу, що має опору, з'єднану а корпусом засобу, поперечний поворотний шарнір, встановлений на опорі та енергопоглинаючий амортизатор, яке відрізняється тим, що поворотний шарнір встановлений на опорі вище центра ваги навантаженого сидіння. 2.Сидіння за п.1, яке відрізняється тим, що поворотний шарнір має направляючу і стопорний та/або захисний механізм, що обмежує переміщення, які виконані із можливістю забезпечення 38318 Сидіння має опору із поворотним шарніром 1, направляючу 2, стопорно-захисний механізм 3, енергопоглинаючий амортизатор 4. При зіткненні транспортного засобу спереду сидіння буде продовжувати рухатись вперед-догори по дузі навколо осі поворотного шарніру 1. Голова та верхня частина тулуба пасажира незначно переміститься вперед або навіть відхилиться назад. При ударі ззаду транспортний засіб отримає прискорення вперед, а сидіння залишиться на місці за рахунок відносного зміщення між сидінням та транспортним засобом вздовж направляючих 2. Стопорнозахисний механізм 3 відрегульований на відповідні перегрузки. При ударі збоку сидіння також отримає незначне прискорення за рахунок переміщення поворотного шарніру 1 відносно кузова. У всіх випадках енергію прискорення поглинає амортизатор 4, встановлений як вздовж, так і поперек транспортного засобу. Сидіння призначене для будь-яких швидкісних транспортних засобів, але в першу чергу для автомобіля. Поворотний шарнір "підвішеного" переднього сидіння може бути встановлений на даху автомобіля або на стійці кузова між дверима, або і на додатковій стійці між передніми сидіннями. Шарнір заднього садіння – на боковинах кузова. Сидіння забезпечить надійний захист пасажира при зіткненні транспортного засобу та ударі ззаду або збоку. Фіг. 1. 2 38318 Фіг. 2. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюSeat of transportation means
Автори англійськоюKhrebtan Hennadii Anatoliiovych
Назва патенту російськоюСиденье транспортного средства
Автори російськоюХребтань Геннадий Анатольевич
МПК / Мітки
МПК: B60N 2/42
Мітки: засобу, сидіння, транспортного
