Ножиці з нижнім різом для різання листового прокату

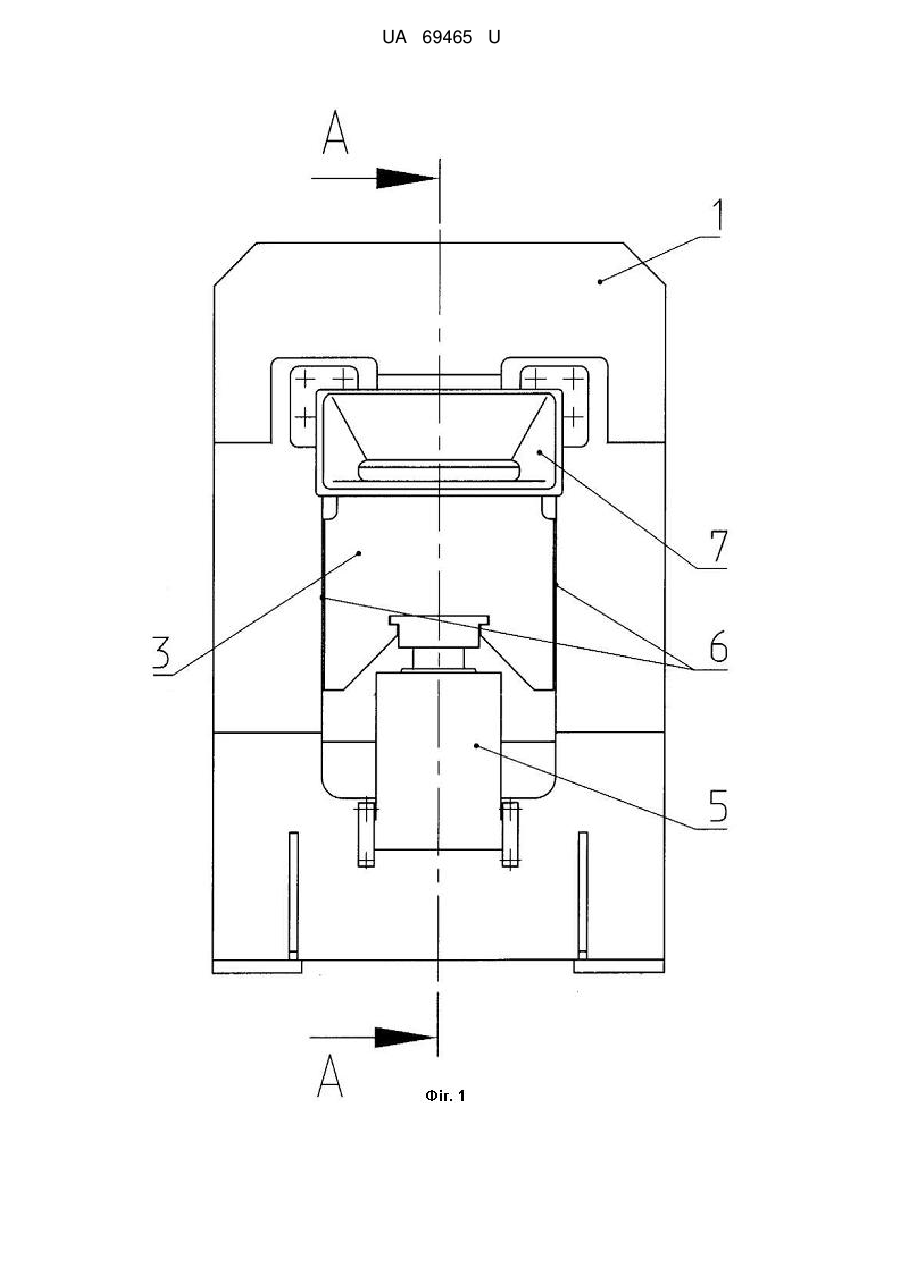

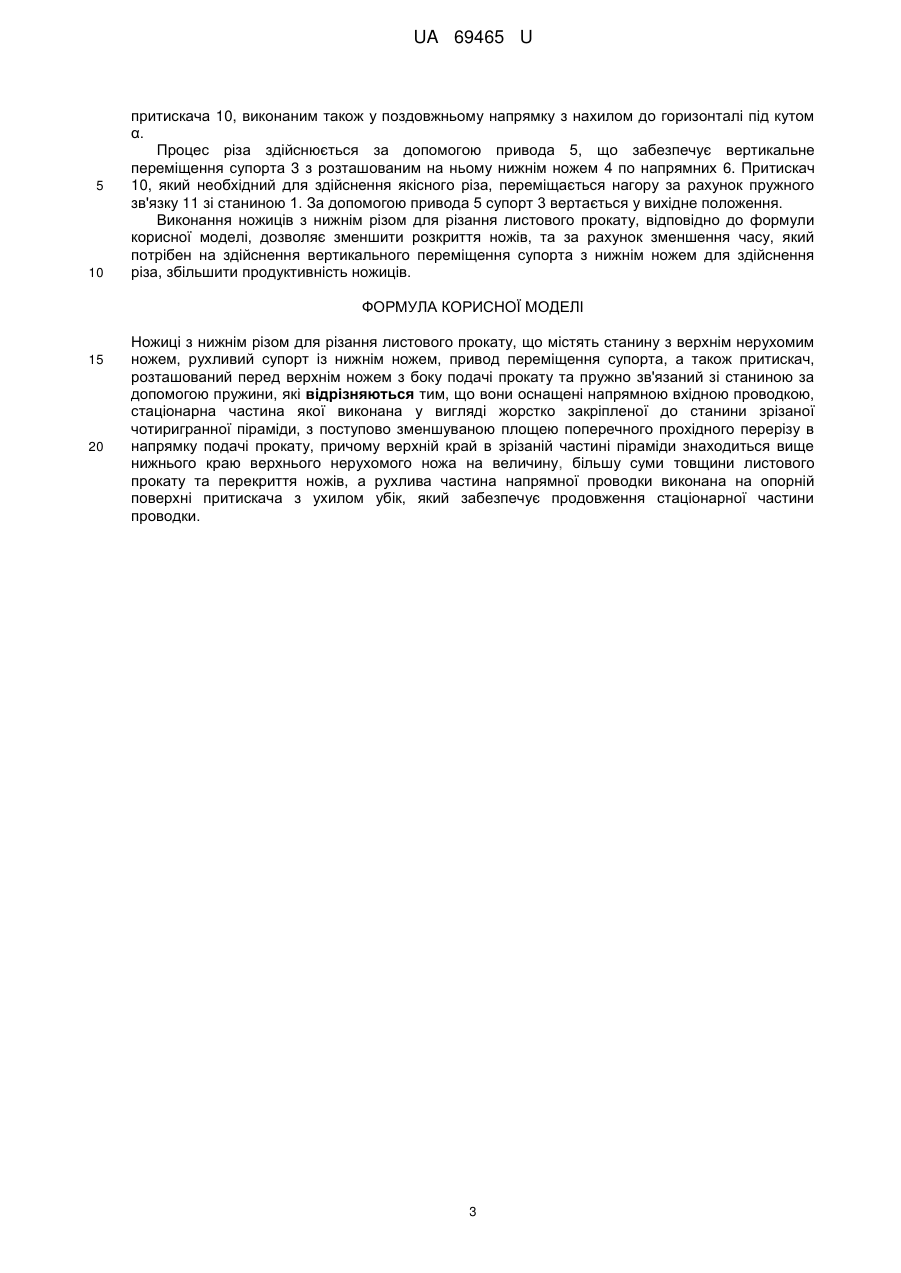

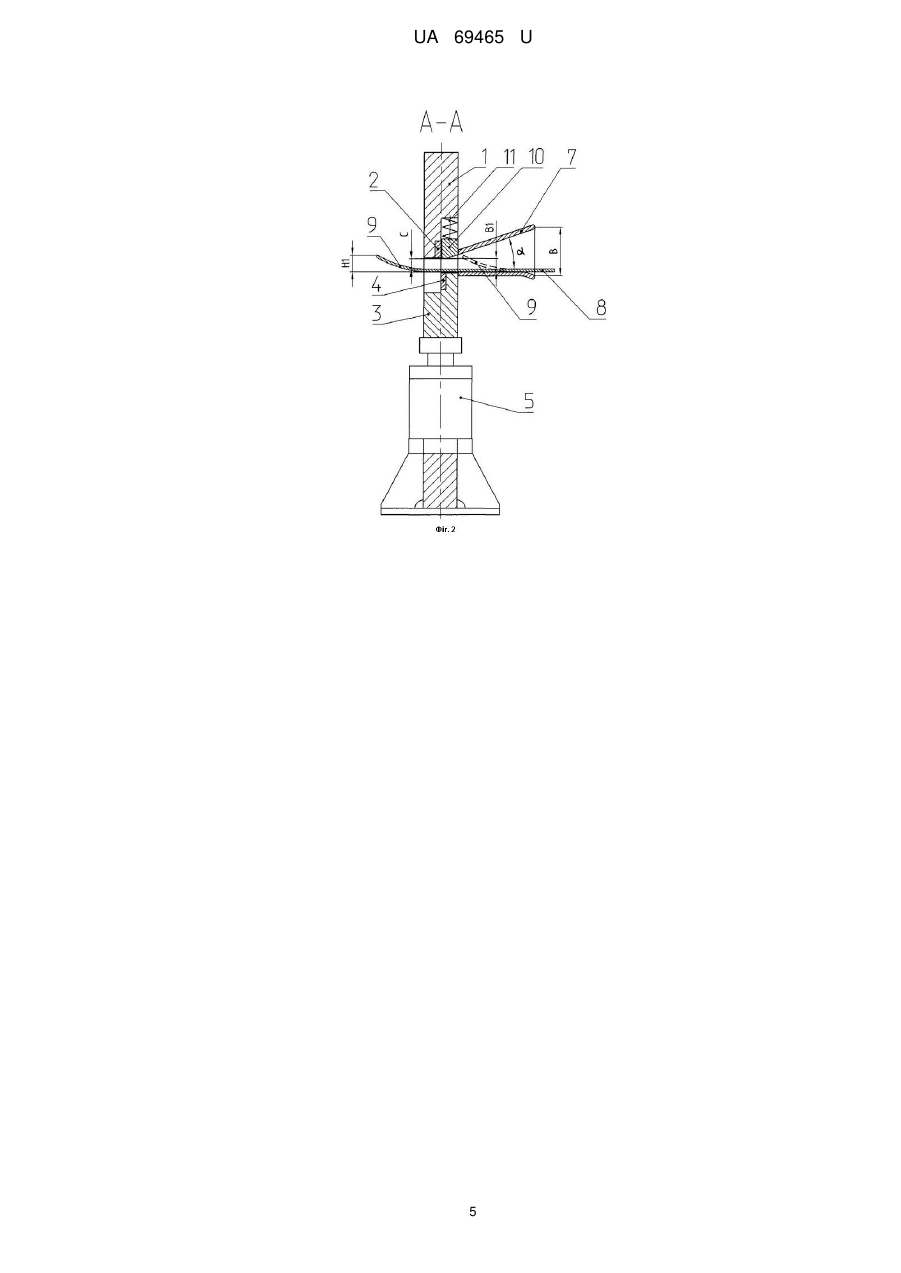

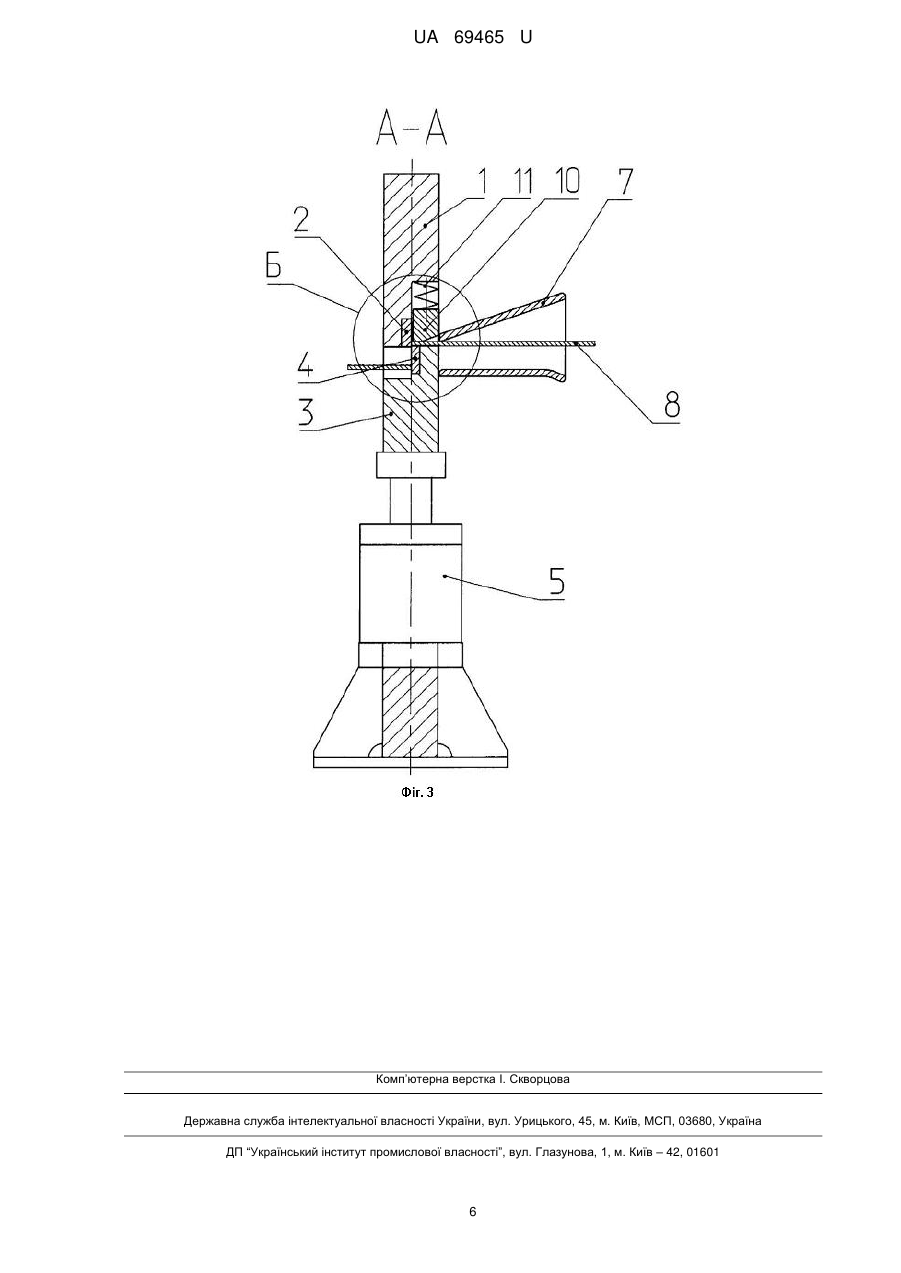

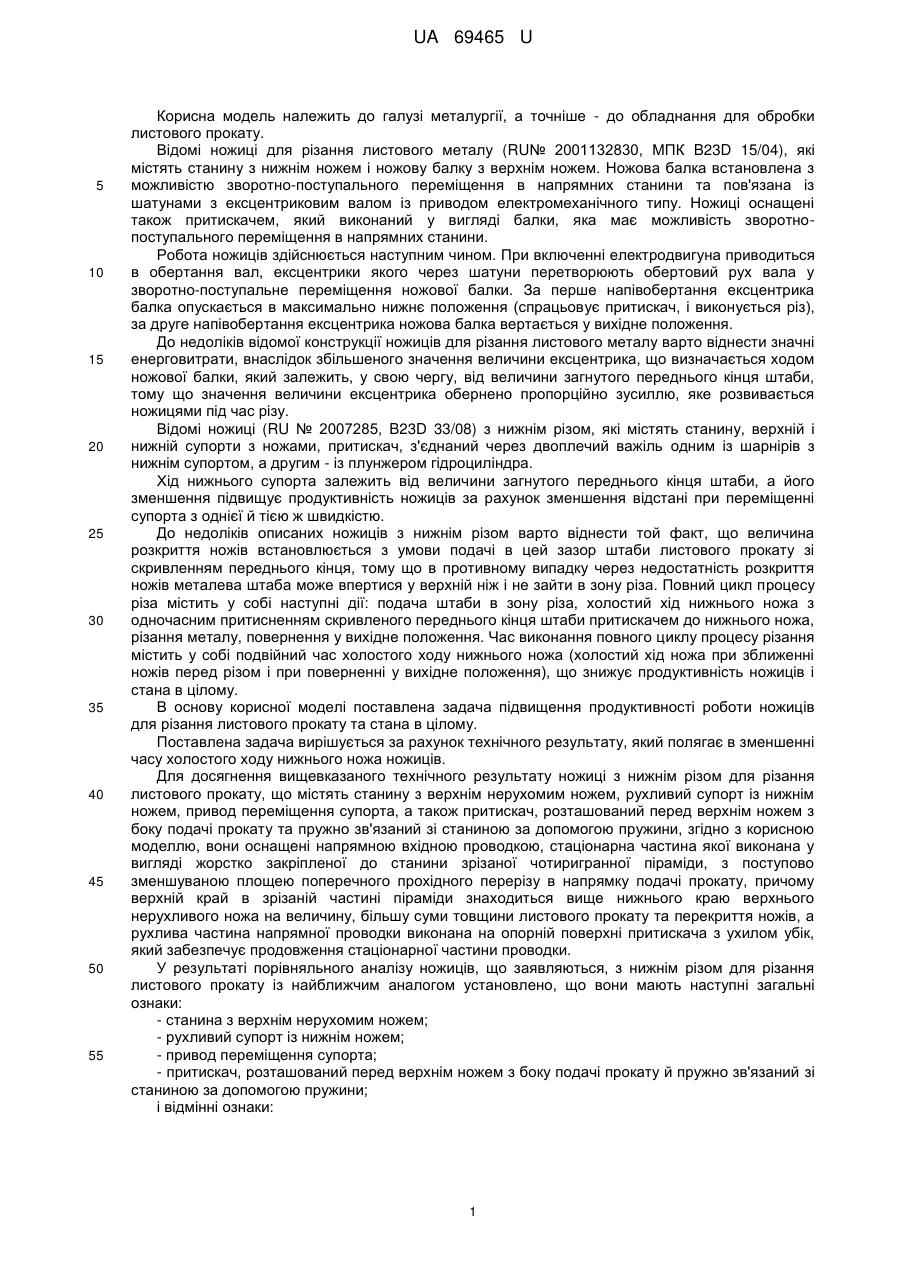

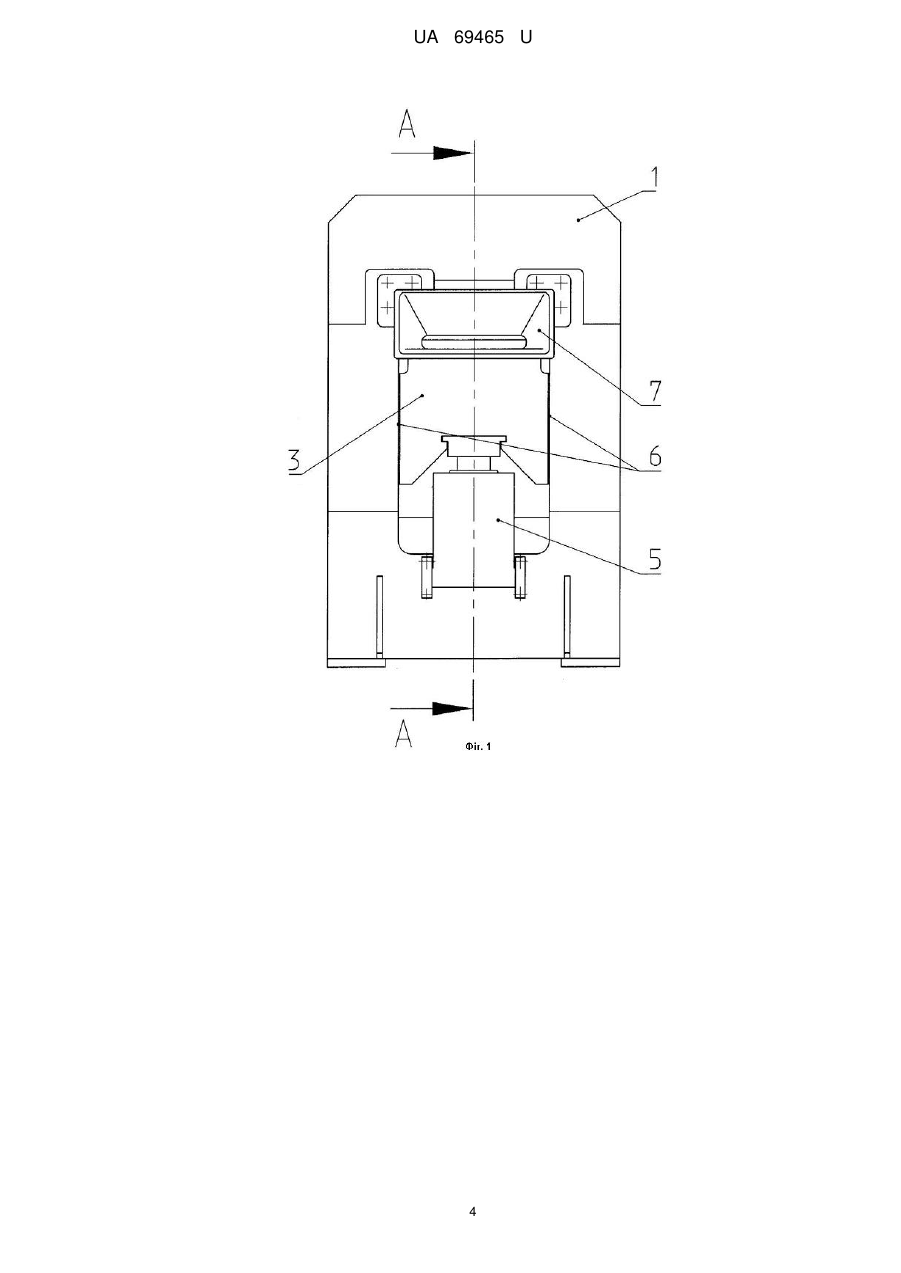

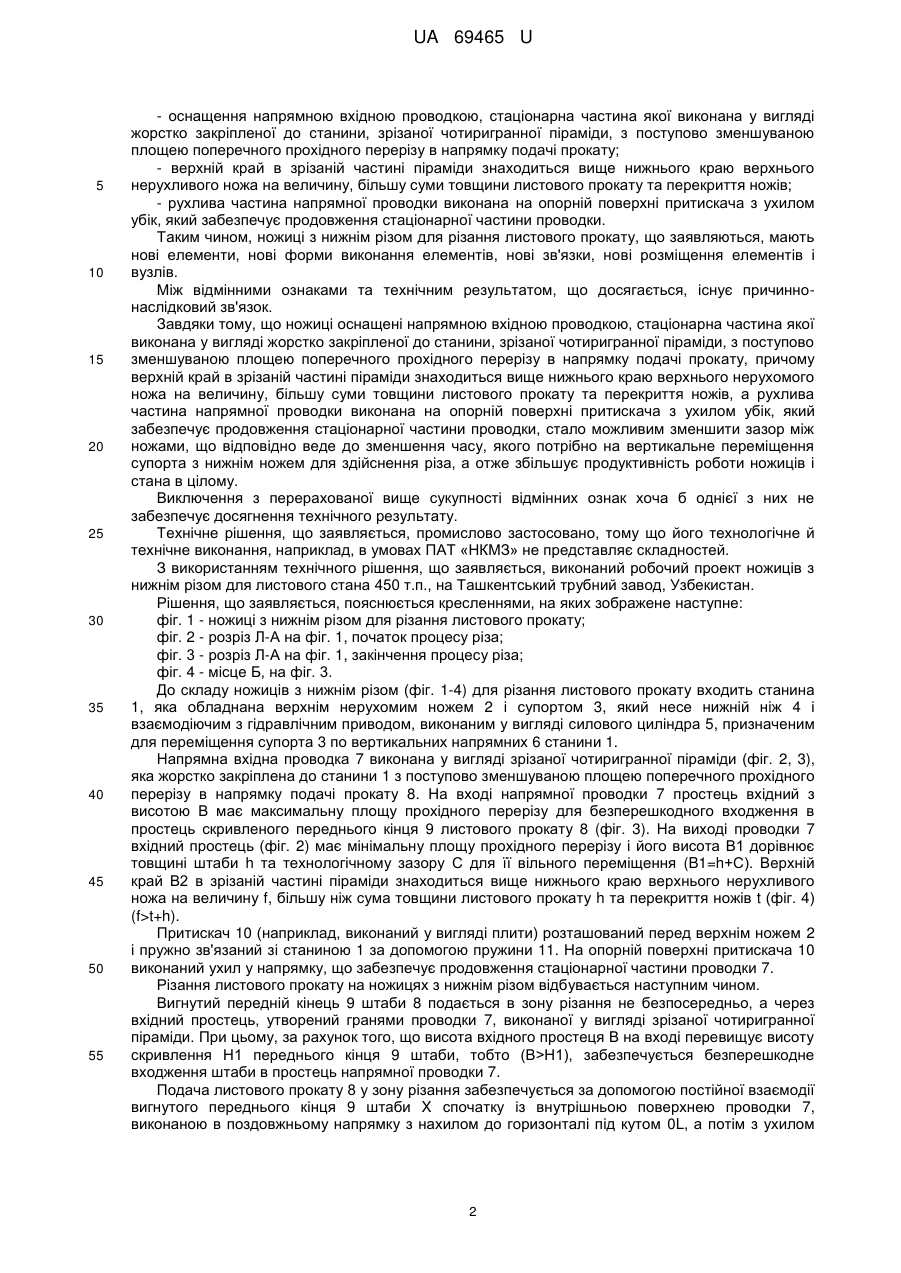

Реферат: Ножиці з нижнім різом для різання листового прокату містять станину з верхнім нерухомим ножем, рухливий супорт із нижнім ножем, привід переміщення супорта, а також притискач, розташований перед верхнім ножем з боку подачі прокату та пружно зв'язаний зі станиною за допомогою пружини. Ножиці оснащені напрямною вхідною проводкою, стаціонарна частина якої виконана у вигляді зрізаної чотиригранної піраміди. Рухлива частина напрямної проводки виконана на опорній поверхні притискача з ухилом убік. UA 69465 U (12) UA 69465 U UA 69465 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі металургії, а точніше - до обладнання для обробки листового прокату. Відомі ножиці для різання листового металу (RU№ 2001132830, МПК B23D 15/04), які містять станину з нижнім ножем і ножову балку з верхнім ножем. Ножова балка встановлена з можливістю зворотно-поступального переміщення в напрямних станини та пов'язана із шатунами з ексцентриковим валом із приводом електромеханічного типу. Ножиці оснащені також притискачем, який виконаний у вигляді балки, яка має можливість зворотнопоступального переміщення в напрямних станини. Робота ножиців здійснюється наступним чином. При включенні електродвигуна приводиться в обертання вал, ексцентрики якого через шатуни перетворюють обертовий рух вала у зворотно-поступальне переміщення ножової балки. За перше напівобертання ексцентрика балка опускається в максимально нижнє положення (спрацьовує притискач, і виконується різ), за друге напівобертання ексцентрика ножова балка вертається у вихідне положення. До недоліків відомої конструкції ножиців для різання листового металу варто віднести значні енерговитрати, внаслідок збільшеного значення величини ексцентрика, що визначається ходом ножової балки, який залежить, у свою чергу, від величини загнутого переднього кінця штаби, тому що значення величини ексцентрика обернено пропорційно зусиллю, яке розвивається ножицями під час різу. Відомі ножиці (RU № 2007285, B23D 33/08) з нижнім різом, які містять станину, верхній і нижній супорти з ножами, притискач, з'єднаний через двоплечий важіль одним із шарнірів з нижнім супортом, а другим - із плунжером гідроциліндра. Хід нижнього супорта залежить від величини загнутого переднього кінця штаби, а його зменшення підвищує продуктивність ножиців за рахунок зменшення відстані при переміщенні супорта з однієї й тією ж швидкістю. До недоліків описаних ножиців з нижнім різом варто віднести той факт, що величина розкриття ножів встановлюється з умови подачі в цей зазор штаби листового прокату зі скривленням переднього кінця, тому що в противному випадку через недостатність розкриття ножів металева штаба може впертися у верхній ніж і не зайти в зону різа. Повний цикл процесу різа містить у собі наступні дії: подача штаби в зону різа, холостий хід нижнього ножа з одночасним притисненням скривленого переднього кінця штаби притискачем до нижнього ножа, різання металу, повернення у вихідне положення. Час виконання повного циклу процесу різання містить у собі подвійний час холостого ходу нижнього ножа (холостий хід ножа при зближенні ножів перед різом і при поверненні у вихідне положення), що знижує продуктивність ножиців і стана в цілому. В основу корисної моделі поставлена задача підвищення продуктивності роботи ножиців для різання листового прокату та стана в цілому. Поставлена задача вирішується за рахунок технічного результату, який полягає в зменшенні часу холостого ходу нижнього ножа ножиців. Для досягнення вищевказаного технічного результату ножиці з нижнім різом для різання листового прокату, що містять станину з верхнім нерухомим ножем, рухливий супорт із нижнім ножем, привод переміщення супорта, а також притискач, розташований перед верхнім ножем з боку подачі прокату та пружно зв'язаний зі станиною за допомогою пружини, згідно з корисною моделлю, вони оснащені напрямною вхідною проводкою, стаціонарна частина якої виконана у вигляді жорстко закріпленої до станини зрізаної чотиригранної піраміди, з поступово зменшуваною площею поперечного прохідного перерізу в напрямку подачі прокату, причому верхній край в зрізаній частині піраміди знаходиться вище нижнього краю верхнього нерухливого ножа на величину, більшу суми товщини листового прокату та перекриття ножів, а рухлива частина напрямної проводки виконана на опорній поверхні притискача з ухилом убік, який забезпечує продовження стаціонарної частини проводки. У результаті порівняльного аналізу ножиців, що заявляються, з нижнім різом для різання листового прокату із найближчим аналогом установлено, що вони мають наступні загальні ознаки: - станина з верхнім нерухомим ножем; - рухливий супорт із нижнім ножем; - привод переміщення супорта; - притискач, розташований перед верхнім ножем з боку подачі прокату й пружно зв'язаний зі станиною за допомогою пружини; і відмінні ознаки: 1 UA 69465 U 5 10 15 20 25 30 35 40 45 50 55 - оснащення напрямною вхідною проводкою, стаціонарна частина якої виконана у вигляді жорстко закріпленої до станини, зрізаної чотиригранної піраміди, з поступово зменшуваною площею поперечного прохідного перерізу в напрямку подачі прокату; - верхній край в зрізаній частині піраміди знаходиться вище нижнього краю верхнього нерухливого ножа на величину, більшу суми товщини листового прокату та перекриття ножів; - рухлива частина напрямної проводки виконана на опорній поверхні притискача з ухилом убік, який забезпечує продовження стаціонарної частини проводки. Таким чином, ножиці з нижнім різом для різання листового прокату, що заявляються, мають нові елементи, нові форми виконання елементів, нові зв'язки, нові розміщення елементів і вузлів. Між відмінними ознаками та технічним результатом, що досягається, існує причиннонаслідковий зв'язок. Завдяки тому, що ножиці оснащені напрямною вхідною проводкою, стаціонарна частина якої виконана у вигляді жорстко закріпленої до станини, зрізаної чотиригранної піраміди, з поступово зменшуваною площею поперечного прохідного перерізу в напрямку подачі прокату, причому верхній край в зрізаній частині піраміди знаходиться вище нижнього краю верхнього нерухомого ножа на величину, більшу суми товщини листового прокату та перекриття ножів, а рухлива частина напрямної проводки виконана на опорній поверхні притискача з ухилом убік, який забезпечує продовження стаціонарної частини проводки, стало можливим зменшити зазор між ножами, що відповідно веде до зменшення часу, якого потрібно на вертикальне переміщення супорта з нижнім ножем для здійснення різа, а отже збільшує продуктивність роботи ножиців і стана в цілому. Виключення з перерахованої вище сукупності відмінних ознак хоча б однієї з них не забезпечує досягнення технічного результату. Технічне рішення, що заявляється, промислово застосовано, тому що його технологічне й технічне виконання, наприклад, в умовах ПАТ «НКМЗ» не представляє складностей. З використанням технічного рішення, що заявляється, виконаний робочий проект ножиців з нижнім різом для листового стана 450 т.п., на Ташкентський трубний завод, Узбекистан. Рішення, що заявляється, пояснюється кресленнями, на яких зображене наступне: фіг. 1 - ножиці з нижнім різом для різання листового прокату; фіг. 2 - розріз Л-А на фіг. 1, початок процесу різа; фіг. 3 - розріз Л-А на фіг. 1, закінчення процесу різа; фіг. 4 - місце Б, на фіг. 3. До складу ножиців з нижнім різом (фіг. 1-4) для різання листового прокату входить станина 1, яка обладнана верхнім нерухомим ножем 2 і супортом 3, який несе нижній ніж 4 і взаємодіючим з гідравлічним приводом, виконаним у вигляді силового циліндра 5, призначеним для переміщення супорта 3 по вертикальних напрямних 6 станини 1. Напрямна вхідна проводка 7 виконана у вигляді зрізаної чотиригранної піраміди (фіг. 2, 3), яка жорстко закріплена до станини 1 з поступово зменшуваною площею поперечного прохідного перерізу в напрямку подачі прокату 8. На вході напрямної проводки 7 простець вхідний з висотою В має максимальну площу прохідного перерізу для безперешкодного входження в простець скривленого переднього кінця 9 листового прокату 8 (фіг. 3). На виході проводки 7 вхідний простець (фіг. 2) має мінімальну площу прохідного перерізу і його висота В1 дорівнює товщині штаби h та технологічному зазору С для її вільного переміщення (B1=h+С). Верхній край В2 в зрізаній частині піраміди знаходиться вище нижнього краю верхнього нерухливого ножа на величину f, більшу ніж сума товщини листового прокату h та перекриття ножів t (фіг. 4) (f>t+h). Притискач 10 (наприклад, виконаний у вигляді плити) розташований перед верхнім ножем 2 і пружно зв'язаний зі станиною 1 за допомогою пружини 11. На опорній поверхні притискача 10 виконаний ухил у напрямку, що забезпечує продовження стаціонарної частини проводки 7. Різання листового прокату на ножицях з нижнім різом відбувається наступним чином. Вигнутий передній кінець 9 штаби 8 подається в зону різання не безпосередньо, а через вхідний простець, утворений гранями проводки 7, виконаної у вигляді зрізаної чотиригранної піраміди. При цьому, за рахунок того, що висота вхідного простеця В на вході перевищує висоту скривлення Н1 переднього кінця 9 штаби, тобто (В>Н1), забезпечується безперешкодне входження штаби в простець напрямної проводки 7. Подача листового прокату 8 у зону різання забезпечується за допомогою постійної взаємодії вигнутого переднього кінця 9 штаби X спочатку із внутрішньою поверхнею проводки 7, виконаною в поздовжньому напрямку з нахилом до горизонталі під кутом 0L, а потім з ухилом 2 UA 69465 U 5 10 притискача 10, виконаним також у поздовжньому напрямку з нахилом до горизонталі під кутом α. Процес різа здійснюється за допомогою привода 5, що забезпечує вертикальне переміщення супорта 3 з розташованим на ньому нижнім ножем 4 по напрямних 6. Притискач 10, який необхідний для здійснення якісного різа, переміщається нагору за рахунок пружного зв'язку 11 зі станиною 1. За допомогою привода 5 супорт 3 вертається у вихідне положення. Виконання ножиців з нижнім різом для різання листового прокату, відповідно до формули корисної моделі, дозволяє зменшити розкриття ножів, та за рахунок зменшення часу, який потрібен на здійснення вертикального переміщення супорта з нижнім ножем для здійснення різа, збільшити продуктивність ножиців. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Ножиці з нижнім різом для різання листового прокату, що містять станину з верхнім нерухомим ножем, рухливий супорт із нижнім ножем, привод переміщення супорта, а також притискач, розташований перед верхнім ножем з боку подачі прокату та пружно зв'язаний зі станиною за допомогою пружини, які відрізняються тим, що вони оснащені напрямною вхідною проводкою, стаціонарна частина якої виконана у вигляді жорстко закріпленої до станини зрізаної чотиригранної піраміди, з поступово зменшуваною площею поперечного прохідного перерізу в напрямку подачі прокату, причому верхній край в зрізаній частині піраміди знаходиться вище нижнього краю верхнього нерухомого ножа на величину, більшу суми товщини листового прокату та перекриття ножів, а рухлива частина напрямної проводки виконана на опорній поверхні притискача з ухилом убік, який забезпечує продовження стаціонарної частини проводки. 3 UA 69465 U 4 UA 69465 U 5 UA 69465 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
