Ножиці гідравлічні для різання штабового прокату

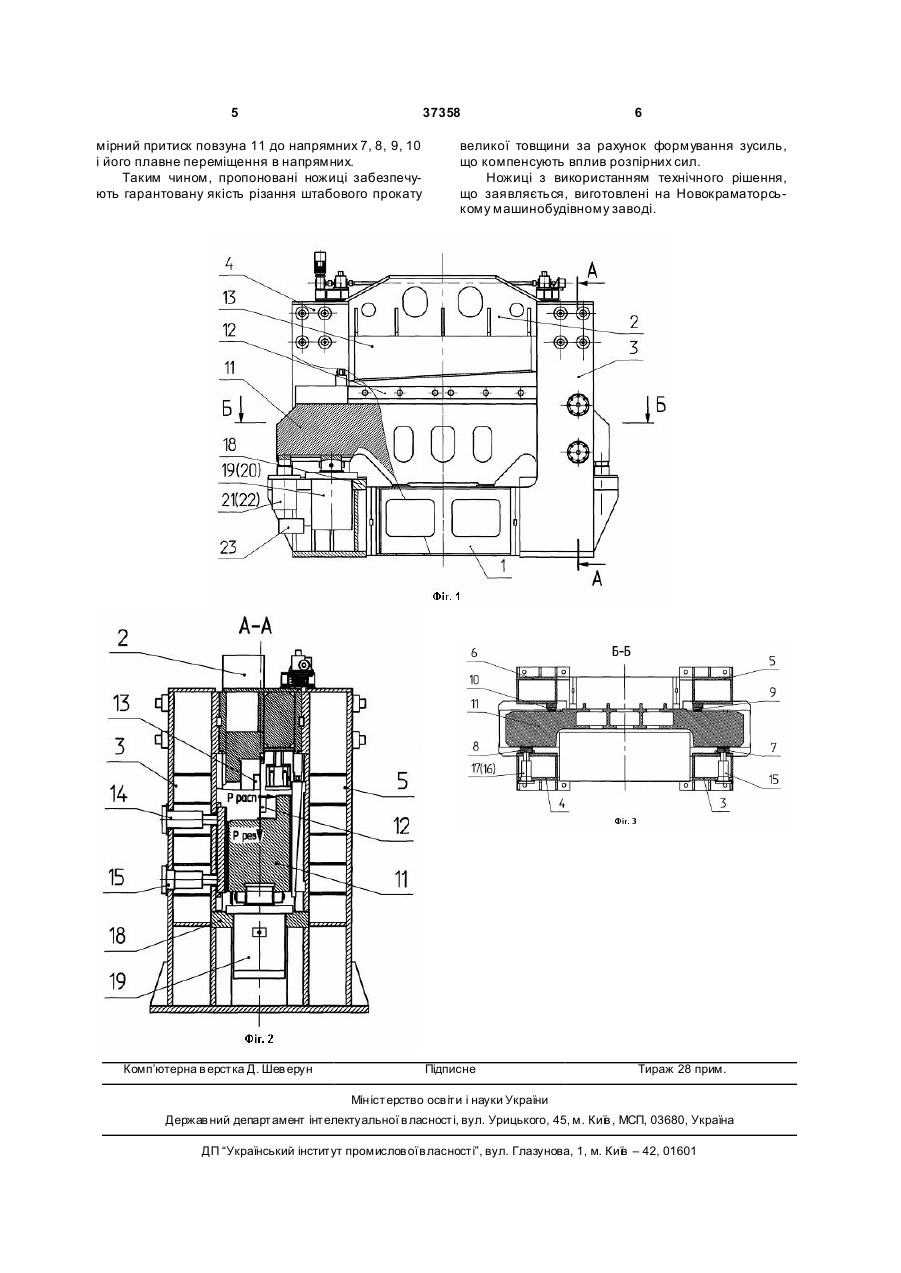

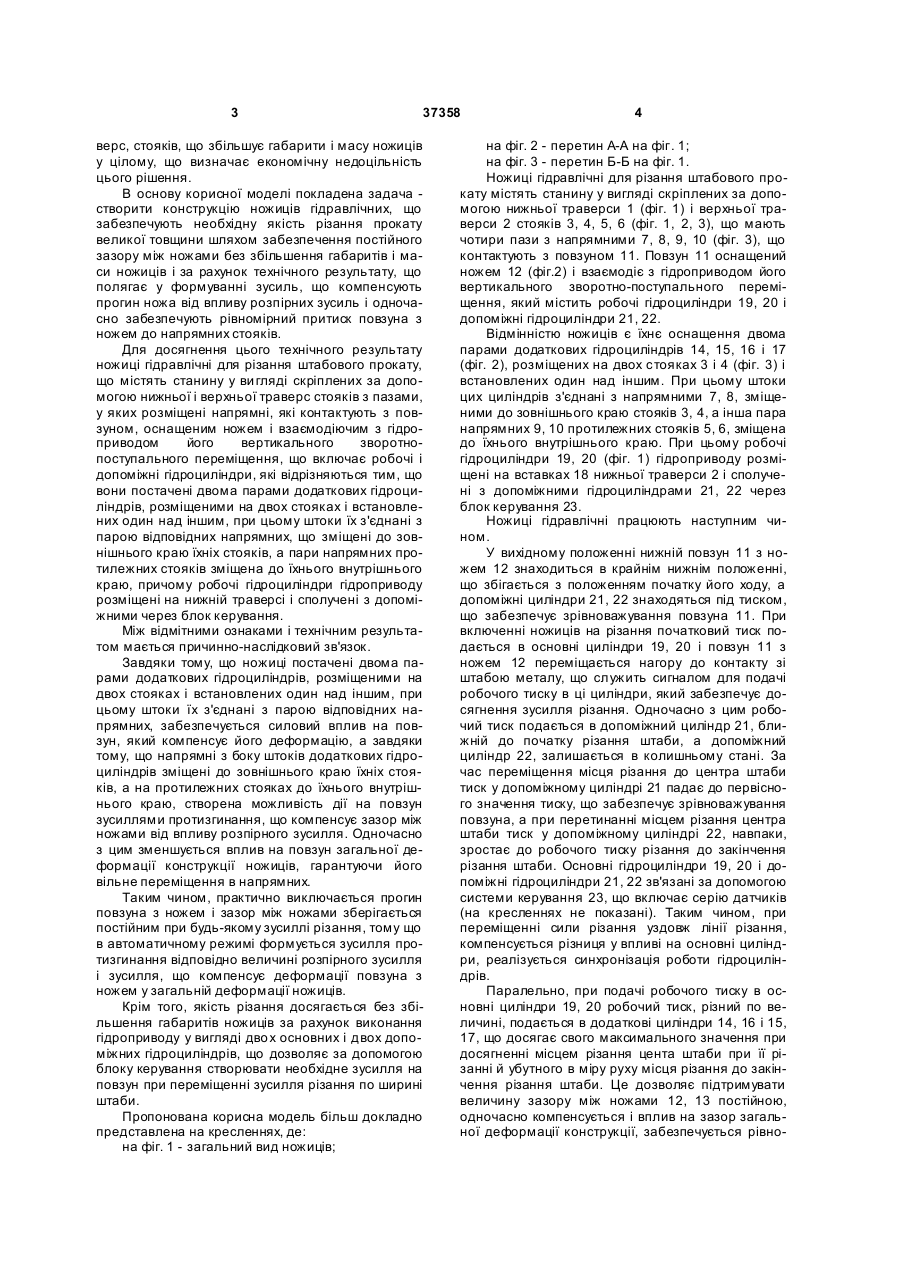

Ножиці гідравлічні для різання штабового прокату, що містять станину у вигляді скріплених за допомогою нижньої і верхньої траверс стояків з 3 37358 верс, стояків, що збільшує габарити і масу ножиців у цілому, що визначає економічну недоцільність цього рішення. В основу корисної моделі покладена задача створити конструкцію ножиців гідравлічних, що забезпечують необхідну якість різання прокату великої товщини шляхом забезпечення постійного зазору між ножами без збільшення габаритів і маси ножиців і за рахунок технічного результату, що полягає у формуванні зусиль, що компенсують прогин ножа від впливу розпірних зусиль і одночасно забезпечують рівномірний притиск повзуна з ножем до напрямних стояків. Для досягнення цього технічного результату ножиці гідравлічні для різання штабового прокату, що містять станину у ви гляді скріплених за допомогою нижньої і верхньої траверс стояків з пазами, у яких розміщені напрямні, які контактують з повзуном, оснащеним ножем і взаємодіючим з гідроприводом його вертикального зворотнопоступального переміщення, що включає робочі і допоміжні гідроциліндри, які відрізняються тим, що вони постачені двома парами додаткових гідроциліндрів, розміщеними на двох стояках і встановлених один над іншим, при цьому штоки їх з'єднані з парою відповідних напрямних, що зміщені до зовнішнього краю їхніх стояків, а пари напрямних протилежних стояків зміщена до їхнього внутрішнього краю, причому робочі гідроциліндри гідроприводу розміщені на нижній траверсі і сполучені з допоміжними через блок керування. Між відмітними ознаками і технічним результатом мається причинно-наслідковий зв'язок. Завдяки тому, що ножиці постачені двома парами додаткових гідроциліндрів, розміщеними на двох стояках і встановлених один над іншим, при цьому штоки їх з'єднані з парою відповідних напрямних, забезпечується силовий вплив на повзун, який компенсує його деформацію, а завдяки тому, що напрямні з боку штоків додаткових гідроциліндрів зміщені до зовнішнього краю їхніх стояків, а на протилежних стояках до їхнього внутрішнього краю, створена можливість дії на повзун зусиллями протизгинання, що компенсує зазор між ножами від впливу розпірного зусилля. Одночасно з цим зменшується вплив на повзун загальної деформації конструкції ножиців, гарантуючи його вільне переміщення в напрямних. Таким чином, практично виключається прогин повзуна з ножем і зазор між ножами зберігається постійним при будь-якому зусиллі різання, тому що в автоматичному режимі формується зусилля протизгинання відповідно величині розпірного зусилля і зусилля, що компенсує деформації повзуна з ножем у загальній деформації ножиців. Крім того, якість різання досягається без збільшення габаритів ножиців за рахунок виконання гідроприводу у вигляді дво х основних і двох допоміжних гідроциліндрів, що дозволяє за допомогою блоку керування створювати необхідне зусилля на повзун при переміщенні зусилля різання по ширині штаби. Пропонована корисна модель більш докладно представлена на кресленнях, де: на фіг. 1 - загальний вид ножиців; 4 на фіг. 2 - перетин А-А на фіг. 1; на фіг. 3 - перетин Б-Б на фіг. 1. Ножиці гідравлічні для різання штабового прокату містять станину у вигляді скріплених за допомогою нижньої траверси 1 (фіг. 1) і верхньої траверси 2 стояків 3, 4, 5, 6 (фіг. 1, 2, 3), що мають чотири пази з напрямними 7, 8, 9, 10 (фіг. 3), що контактують з повзуном 11. Повзун 11 оснащений ножем 12 (фіг.2) і взаємодіє з гідроприводом його вертикального зворотно-поступального переміщення, який містить робочі гідроциліндри 19, 20 і допоміжні гідроциліндри 21, 22. Відмінністю ножиців є їхнє оснащення двома парами додаткових гідроциліндрів 14, 15, 16 і 17 (фіг. 2), розміщених на двох стояках 3 і 4 (фіг. 3) і встановлених один над іншим. При цьому штоки цих циліндрів з'єднані з напрямними 7, 8, зміщеними до зовнішнього краю стояків 3, 4, а інша пара напрямних 9, 10 протилежних стояків 5, 6, зміщена до їхнього внутрішнього краю. При цьому робочі гідроциліндри 19, 20 (фіг. 1) гідроприводу розміщені на вставках 18 нижньої траверси 2 і сполучені з допоміжними гідроциліндрами 21, 22 через блок керування 23. Ножиці гідравлічні працюють наступним чином. У вихідному положенні нижній повзун 11 з ножем 12 знаходиться в крайнім нижнім положенні, що збігається з положенням початку його ходу, а допоміжні циліндри 21, 22 знаходяться під тиском, що забезпечує зрівноважування повзуна 11. При включенні ножиців на різання початковий тиск подається в основні циліндри 19, 20 і повзун 11 з ножем 12 переміщається нагору до контакту зі штабою металу, що служить сигналом для подачі робочого тиску в ці циліндри, який забезпечує досягнення зусилля різання. Одночасно з цим робочий тиск подається в допоміжний циліндр 21, ближній до початку різання штаби, а допоміжний циліндр 22, залишається в колишньому стані. За час переміщення місця різання до центра штаби тиск у допоміжному циліндрі 21 падає до первісного значення тиску, що забезпечує зрівноважування повзуна, а при перетинанні місцем різання центра штаби тиск у допоміжному циліндрі 22, навпаки, зростає до робочого тиску різання до закінчення різання штаби. Основні гідроциліндри 19, 20 і допоміжні гідроциліндри 21, 22 зв'язані за допомогою системи керування 23, що включає серію датчиків (на кресленнях не показані). Таким чином, при переміщенні сили різання уздовж лінії різання, компенсується різниця у впливі на основні циліндри, реалізується синхронізація роботи гідроциліндрів. Паралельно, при подачі робочого тиску в основні циліндри 19, 20 робочий тиск, різний по величині, подається в додаткові циліндри 14, 16 і 15, 17, що досягає свого максимального значення при досягненні місцем різання цента штаби при її різанні й убутного в міру руху місця різання до закінчення різання штаби. Це дозволяє підтримувати величину зазору між ножами 12, 13 постійною, одночасно компенсується і вплив на зазор загальної деформації конструкції, забезпечується рівно 5 37358 мірний притиск повзуна 11 до напрямних 7, 8, 9, 10 і його плавне переміщення в напрямних. Таким чином, пропоновані ножиці забезпечують гарантовану якість різання штабового прокату Комп’ютерна в ерстка Д. Шев ерун 6 великої товщини за рахунок формування зусиль, що компенсують вплив розпірних сил. Ножиці з використанням технічного рішення, що заявляється, виготовлені на Новокраматорському машинобудівному заводі. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
