Пристрій для регулювання діаметра статора газової турбіни

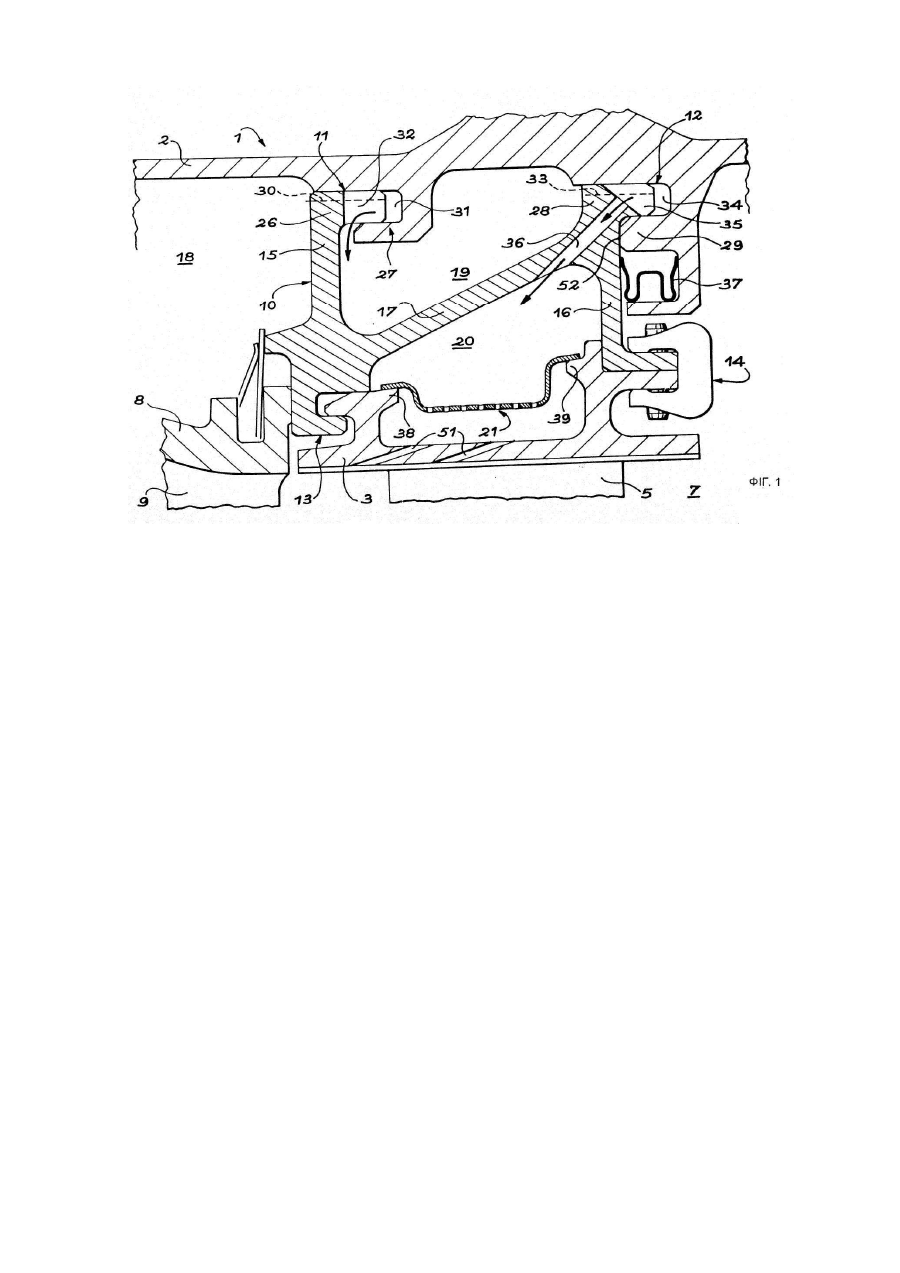

1. Пристрій для регулювання діаметра статора (1) газової турбіни, у якому статор містить  корпус (2), кільця (3), що обмежують головний канал (7) для проходження потоку газів і розташовані навпроти рухомих лопаток ротора (5), причому кільця (3) оточені корпусом (2), до якого кріпляться за допомогою кріпильних вставок (10), кожна з яких містить щонайменше стінку (15, 17), що простягається від корпуса до одного з кілець і розділяє дві камери (18, 19; 19, 20), при цьому зазначена стінка має зовнішню крайку, що вигнута у формі гака з утворенням гакоподібної частини (26, 28) кріпильної вставки і входить в зачеплення в проміжку між основною частиною корпуса (2) і відповідною гакоподібною частиною (27, 29) корпуса, яка взаємозв'язана зі згаданою гакоподібною частиною кріпильної вставки, а між зазначеними камерами зроблені проходи, які їх з'єднують і по яких протікає потік газів, що знаходяться під тиском, який відрізняється тим, що принаймні один із зазначених проходів утворений відповідними порожнинами у з'єднанні зазначених гакоподібних частин між собою, одна з яких являє собою гакоподібну частину кріпильної вставки, а інша - взаємозв'язану з нею гакоподібну частину корпуса.

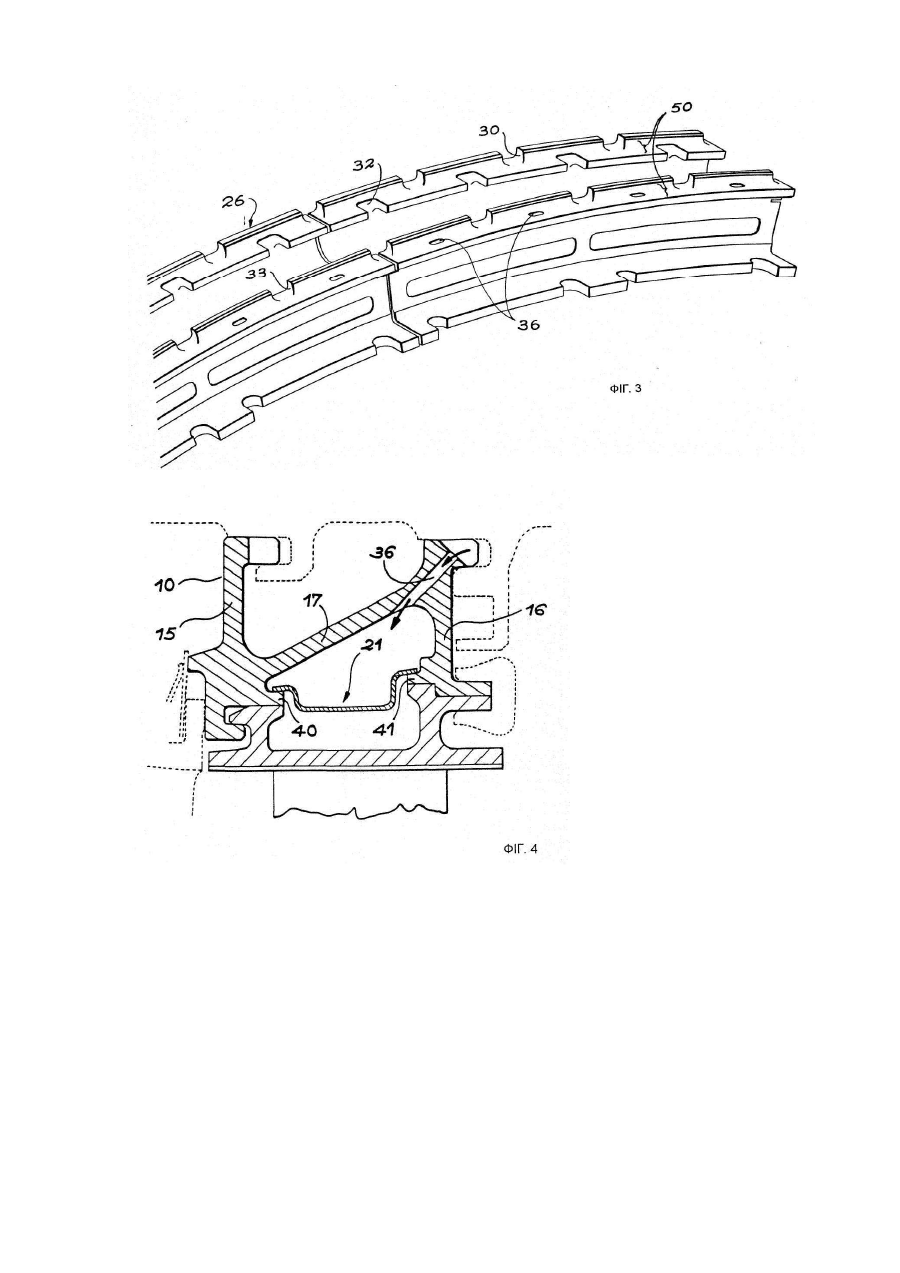

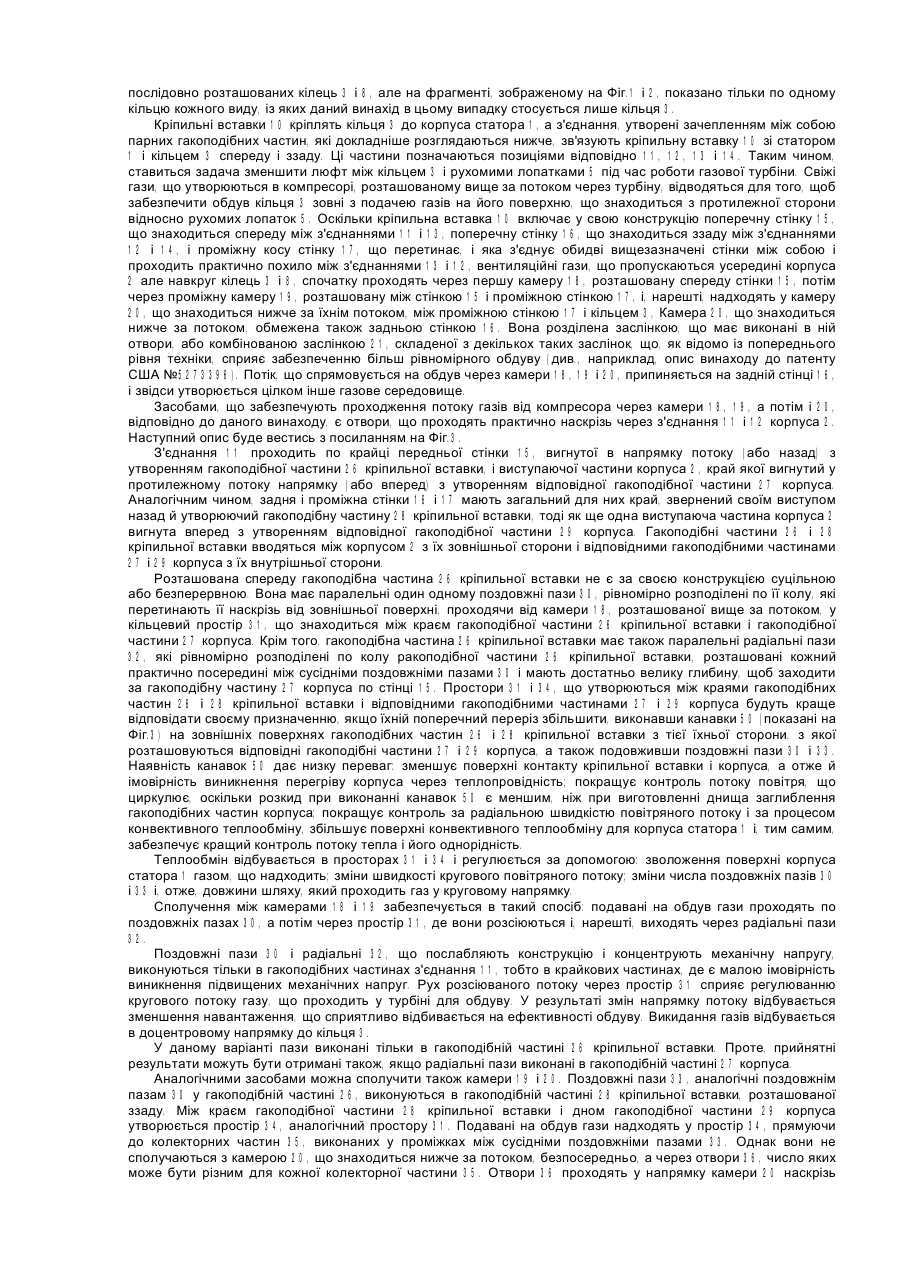

2. Пристрій за п. 1, який відрізняється тим, що вищезгадані порожнини являють собою поздовжні пази (30), що прорізаються наскрізь через одну з гакоподібних частин кріпильної вставки і сполучаються з простором (31), який знаходиться між гакоподібною частиною корпуса і відповідною гакоподібною частиною кріпильної вставки, на додаток до яких виконані також радіальні пази (32) у гакоподібній частині кріпильної вставки, що розташовуються між зазначеними поздовжніми пазами (30) і виходять у вищезгадані камери.

3. Пристрій за п. 2, який відрізняється тим, що радіальні пази (32) виконані достатньо глибокими для того, щоб виходити за гакоподібну частину корпуса.

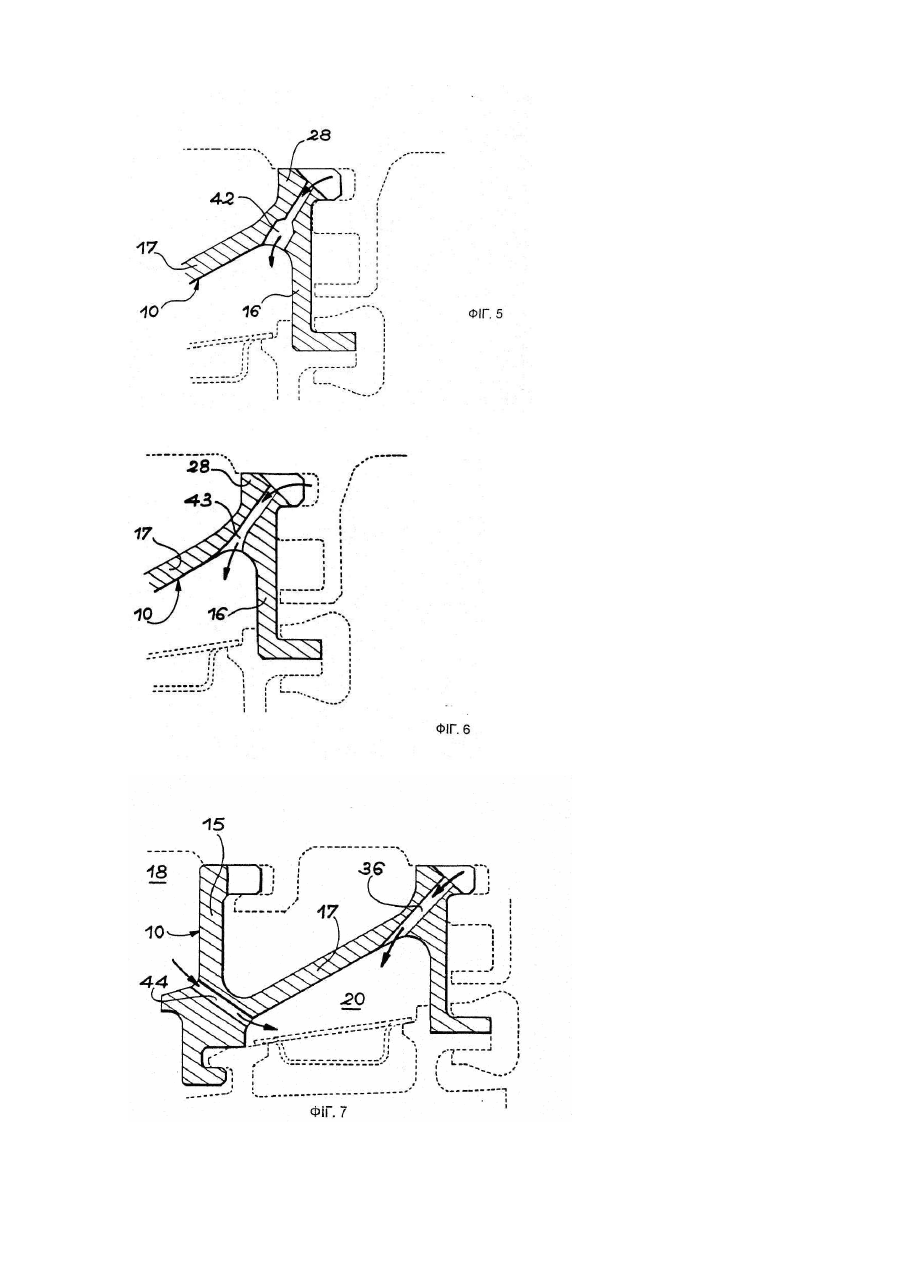

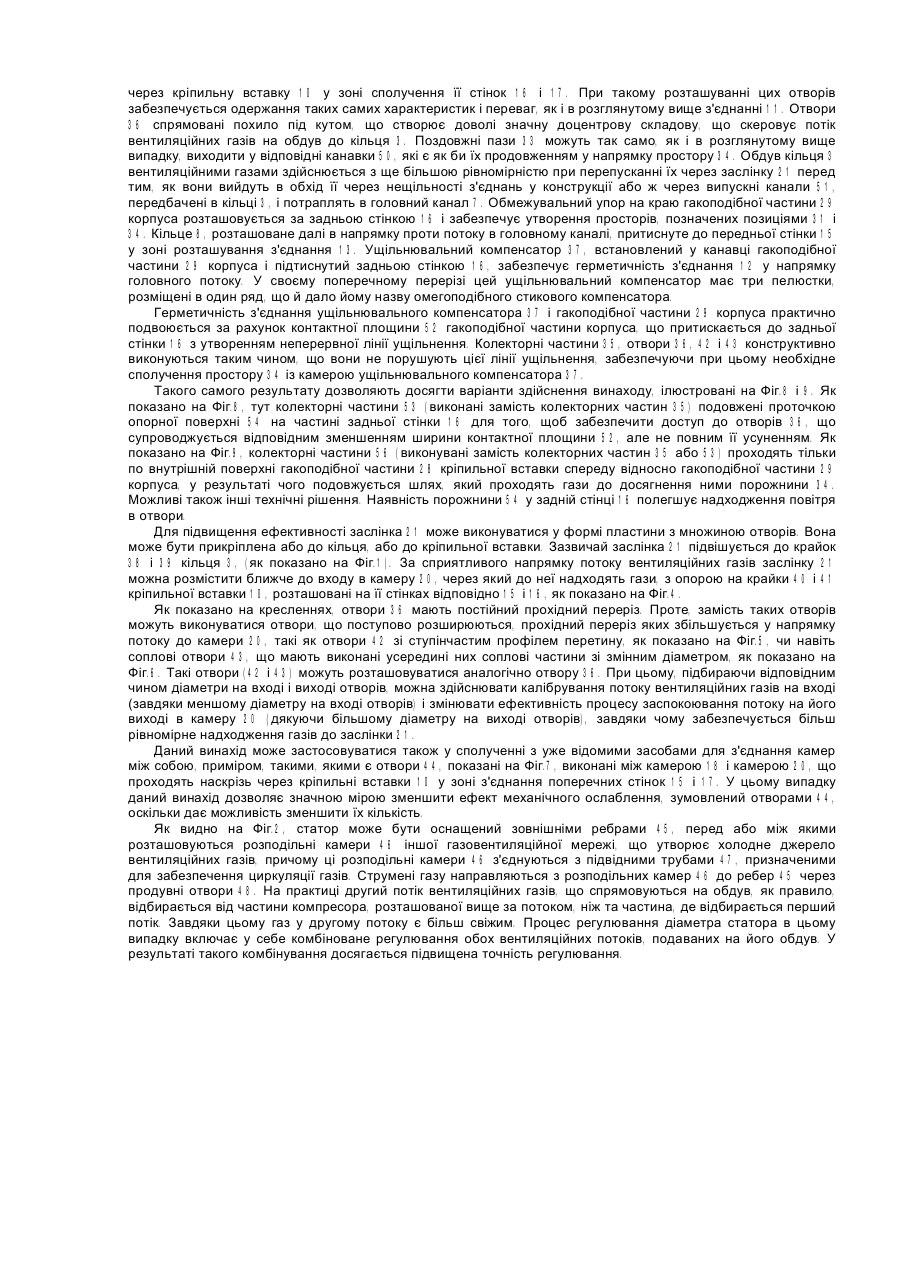

4. Пристрій за п. 2, який відрізняється тим, що радіальні пази (32) містять колекторні частини (35), у яких виконані отвори (36, 42, 43).

5. Пристрій за п. 4, який відрізняється тим, що в кожній колекторній частині виконано множину отворів (36, 42, 43).

6. Пристрій за п. 4, який відрізняється тим, що зазначені отвори мають поступове розширення в напрямку від колекторних частин.

7. Пристрій за п. 1, який відрізняється тим, що має заслінки (21), які кріпляться до кріпильних вставок, закривають кільця статора, розміщені в камерах, причому в заслінках виконані наскрізні отвори з можливістю забезпечення рівномірного розподілу потоку газів, що знаходяться під тиском.

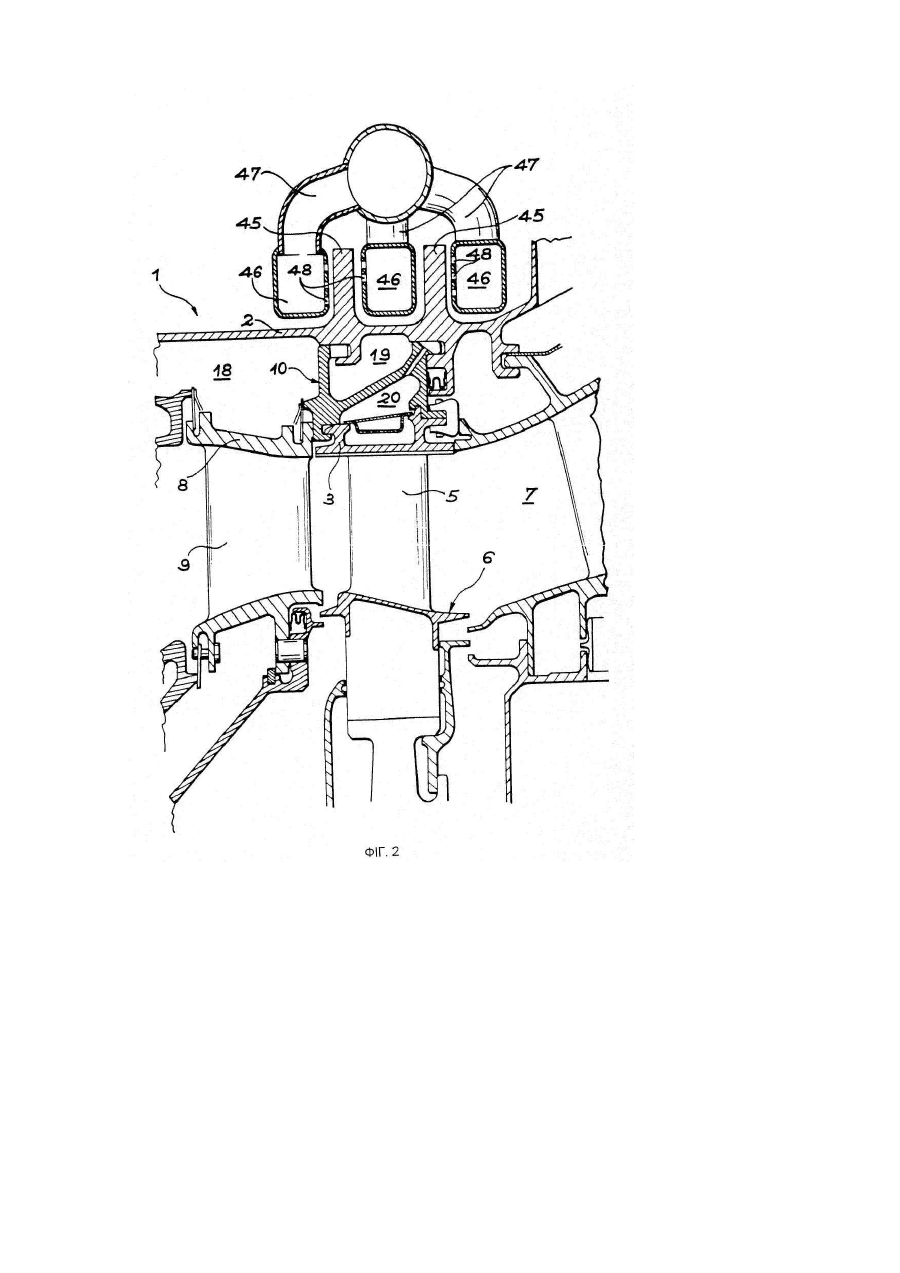

8. Пристрій за п. 1, який відрізняється тим, що додатково містить засоби (46, 47, 48) для обдуву другим потоком газів, що спрямовується на зовнішнє ребро (45) корпуса (2), причому цей потік газів може мати температуру, відмінну від температури першого потоку газів.

9. Пристрій за п. 1, який відрізняється тим, що додатково передбачає пряму подачу газів в одну з камер (20), що знаходяться нижче за потоком, через отвори, які проходять наскрізь через одну зі стінок (15), щоб уникнути утворення порожнин в з'єднаннях гакоподібних частин.

10. Пристрій за п. 2, який відрізняється тим, що в одній з гакоподібних частин кріпильної вставки виконані канавки (50), що подовжують поздовжні пази (30).

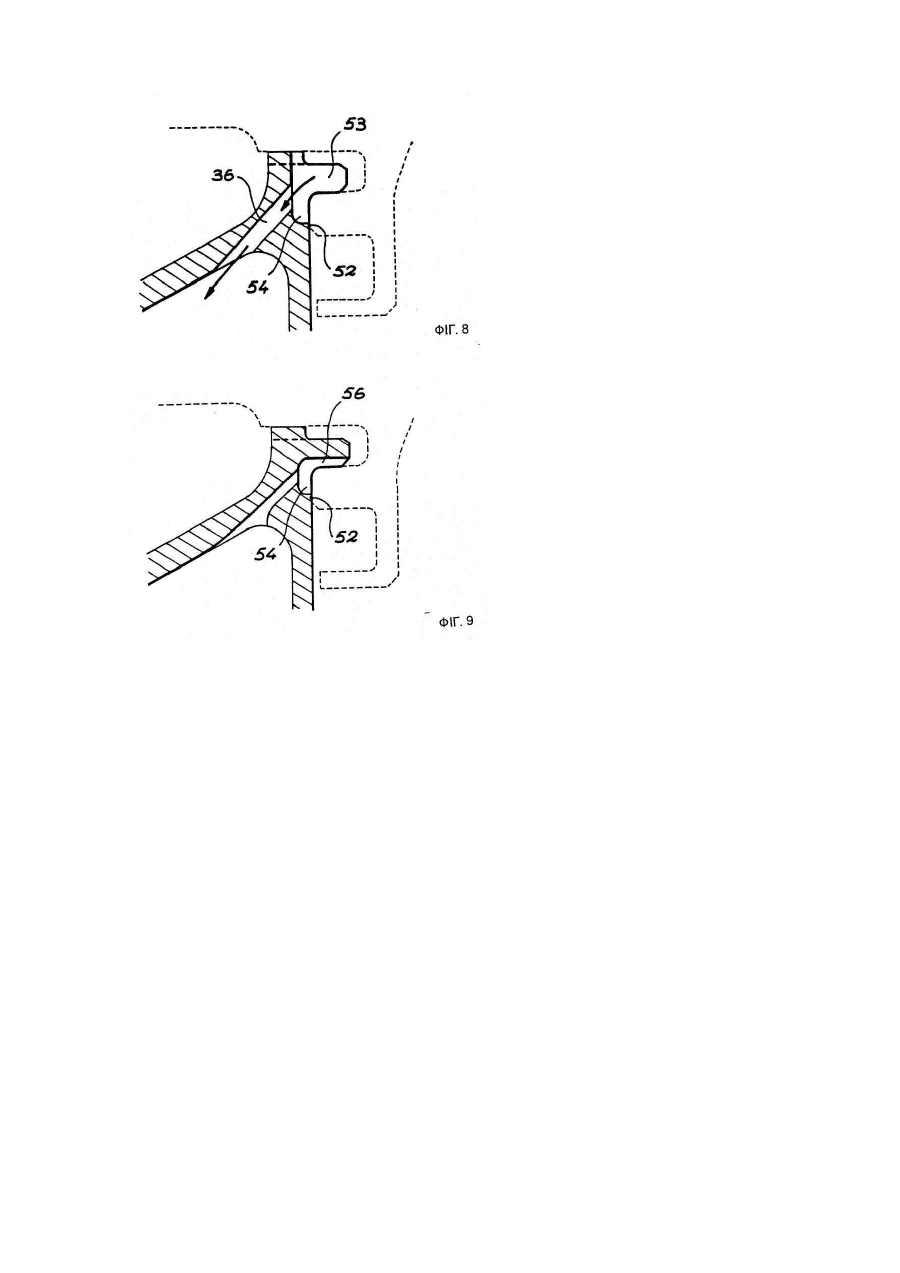

11. Пристрій за п. 1, який відрізняється тим, що одна з гакоподібних частин (29) корпуса, розташована поруч з ущільнювальним компенсатором (37), утворює контактну площину (52) з однією зі стінок (16) кріпильної вставки, причому згадана стінка (16) є зовнішньою стінкою камер.

12. Пристрій за п. 4, який відрізняється тим, що колекторні частини проходять по частині (54) однієї зі стінок (16).
