Візок для спікання агломерату та обпалювання котунів

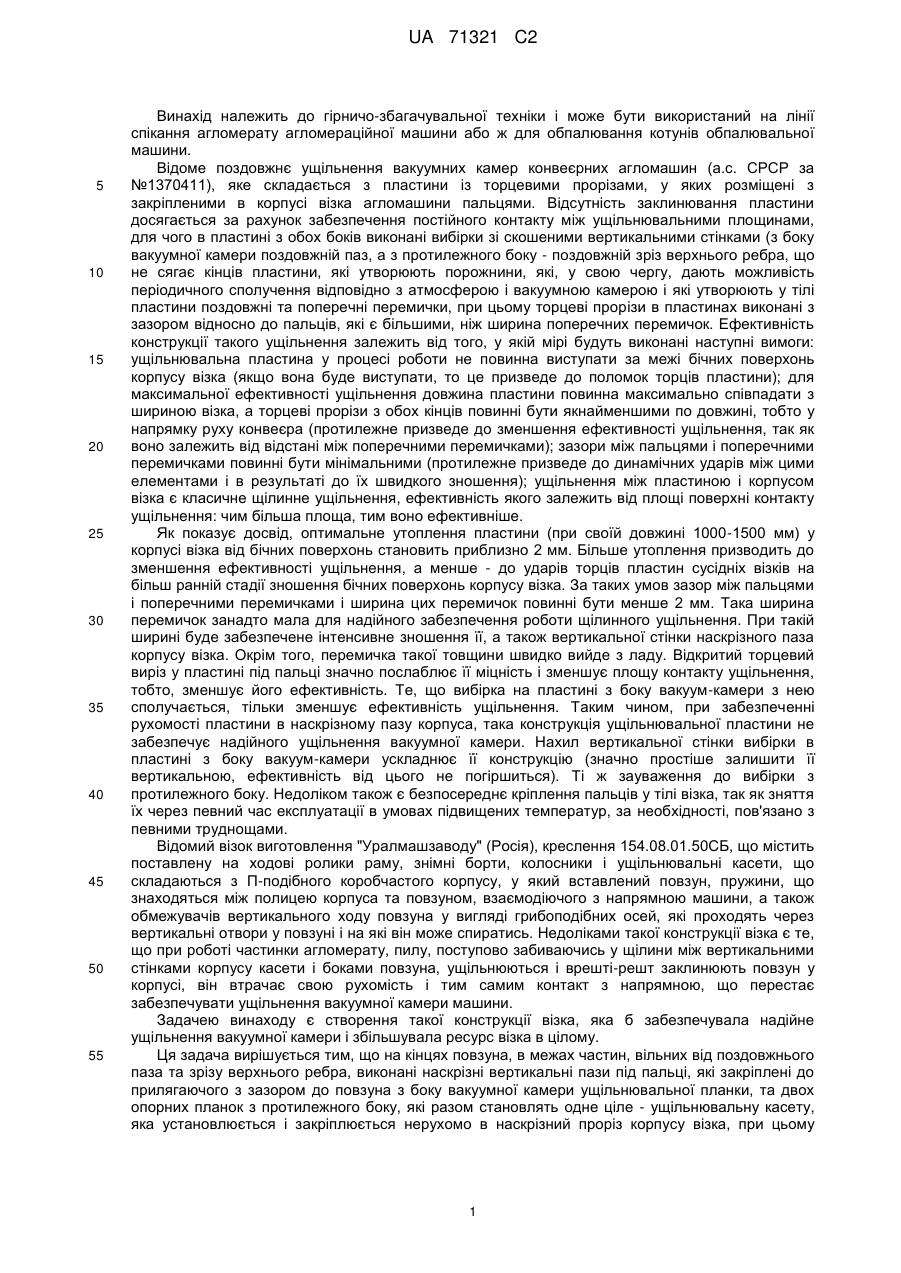

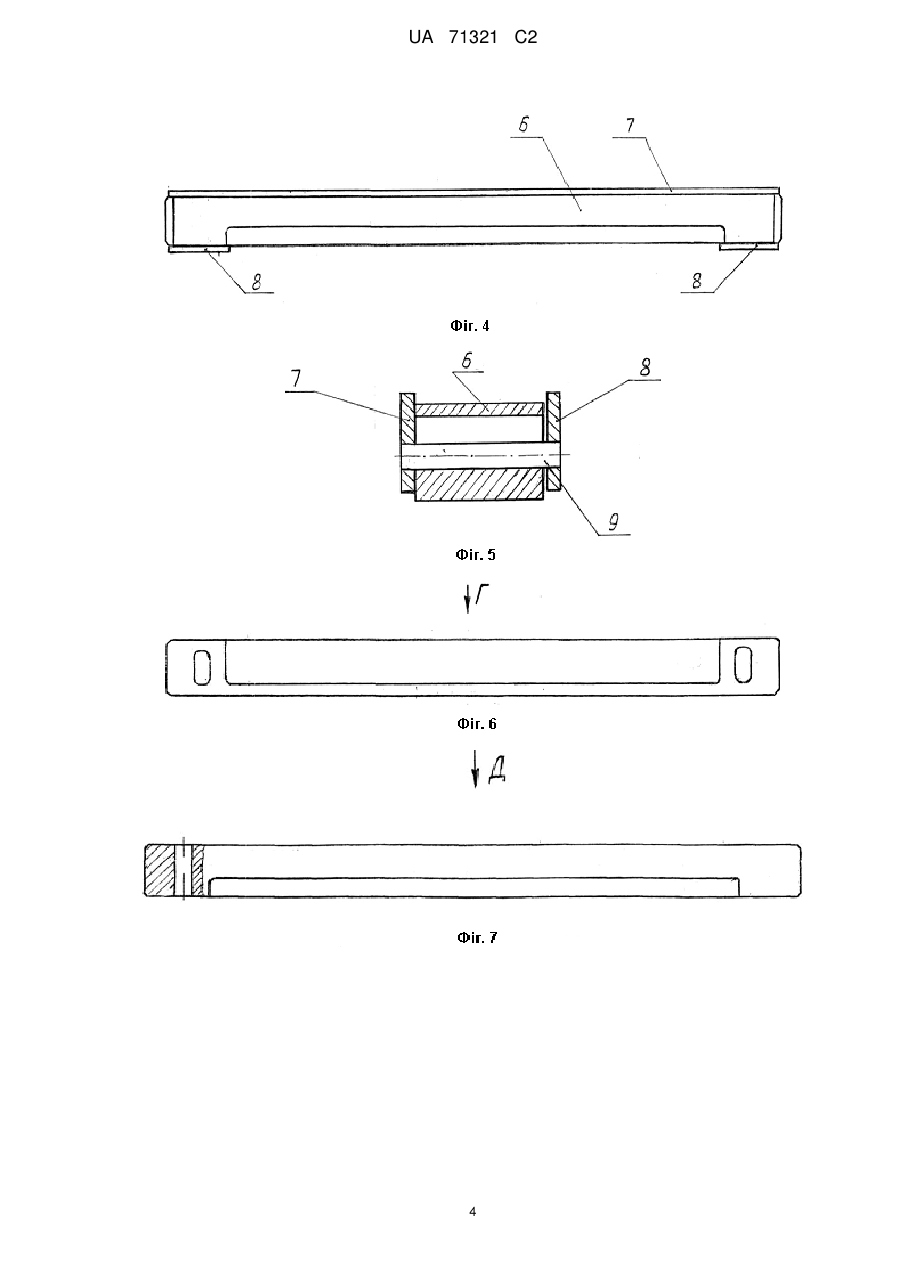

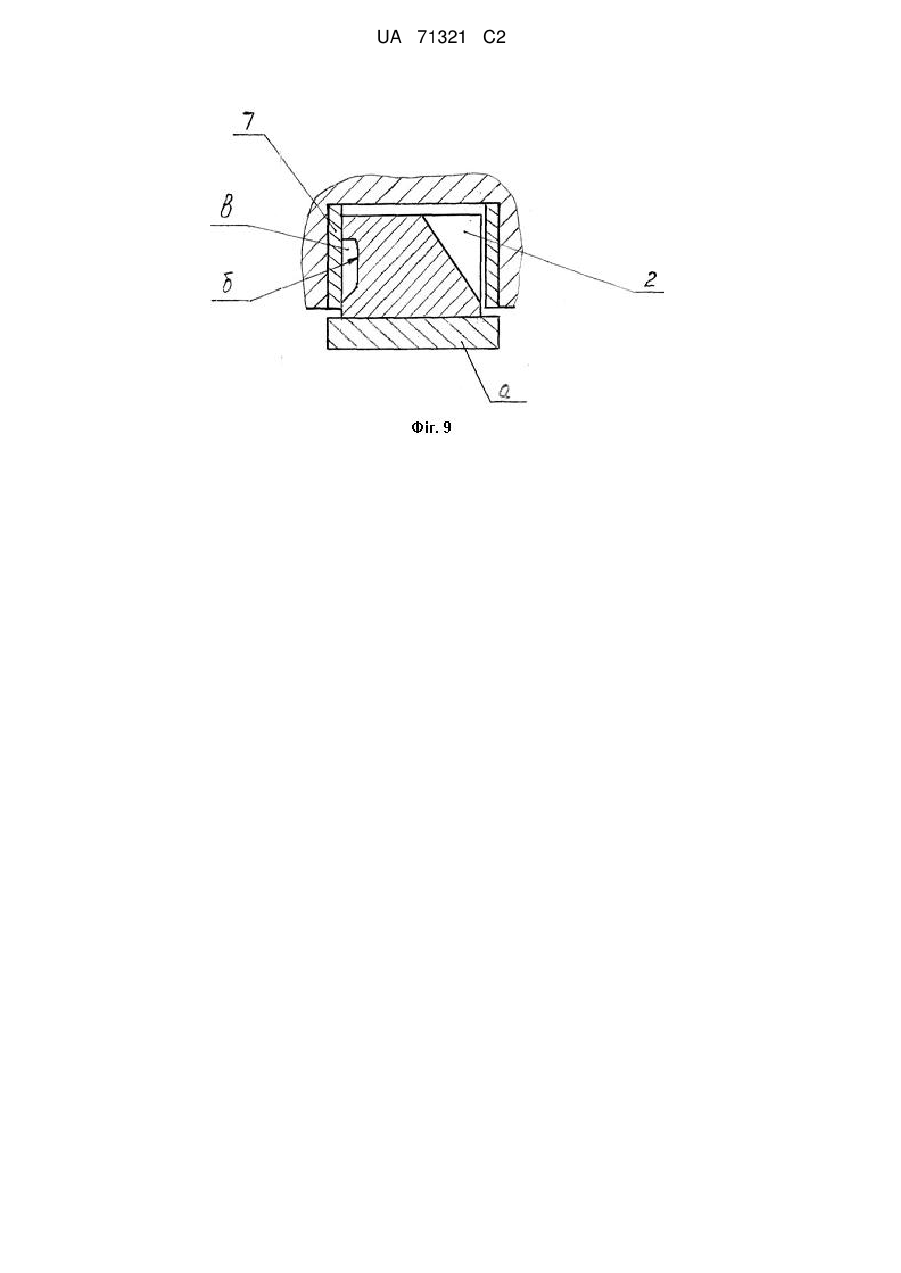

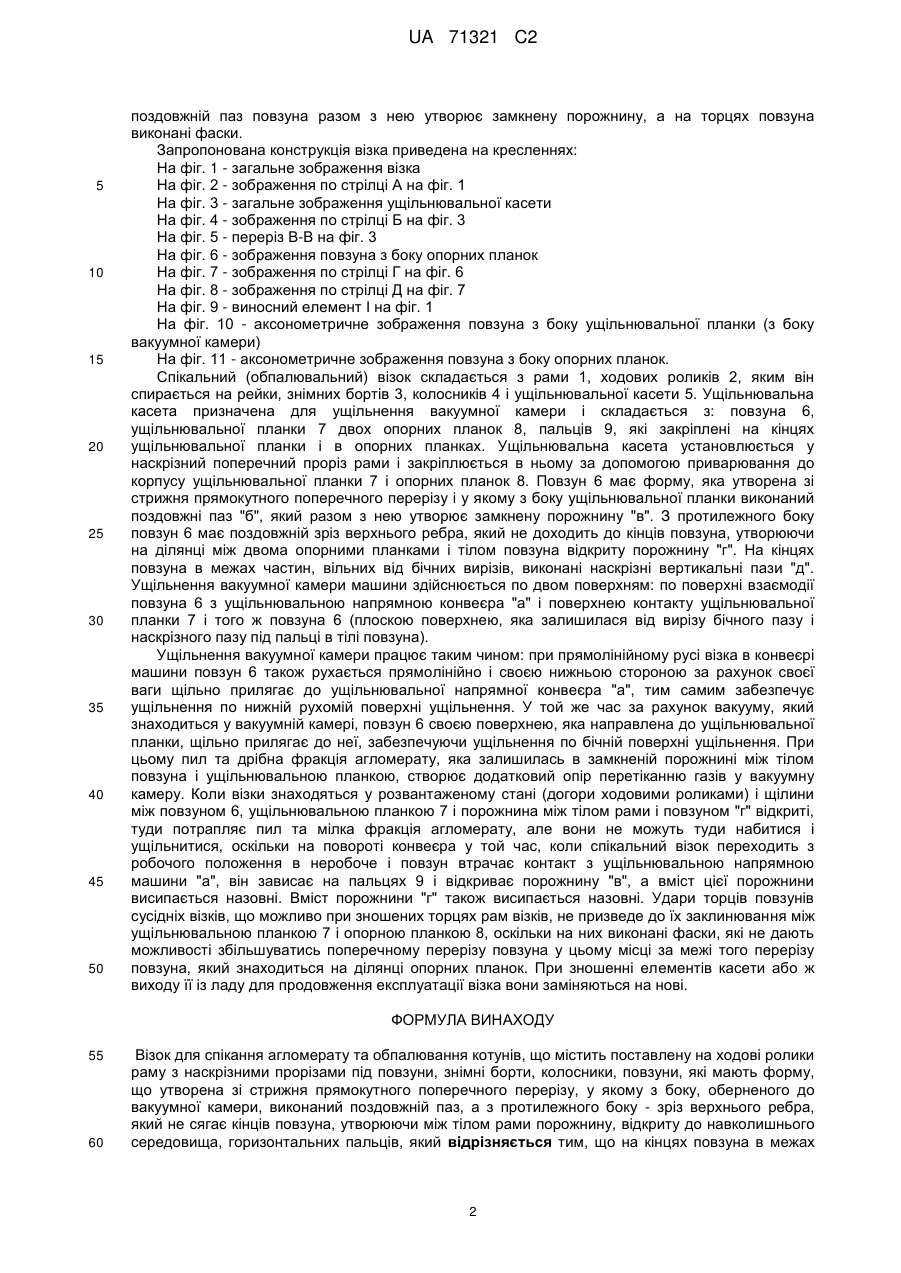

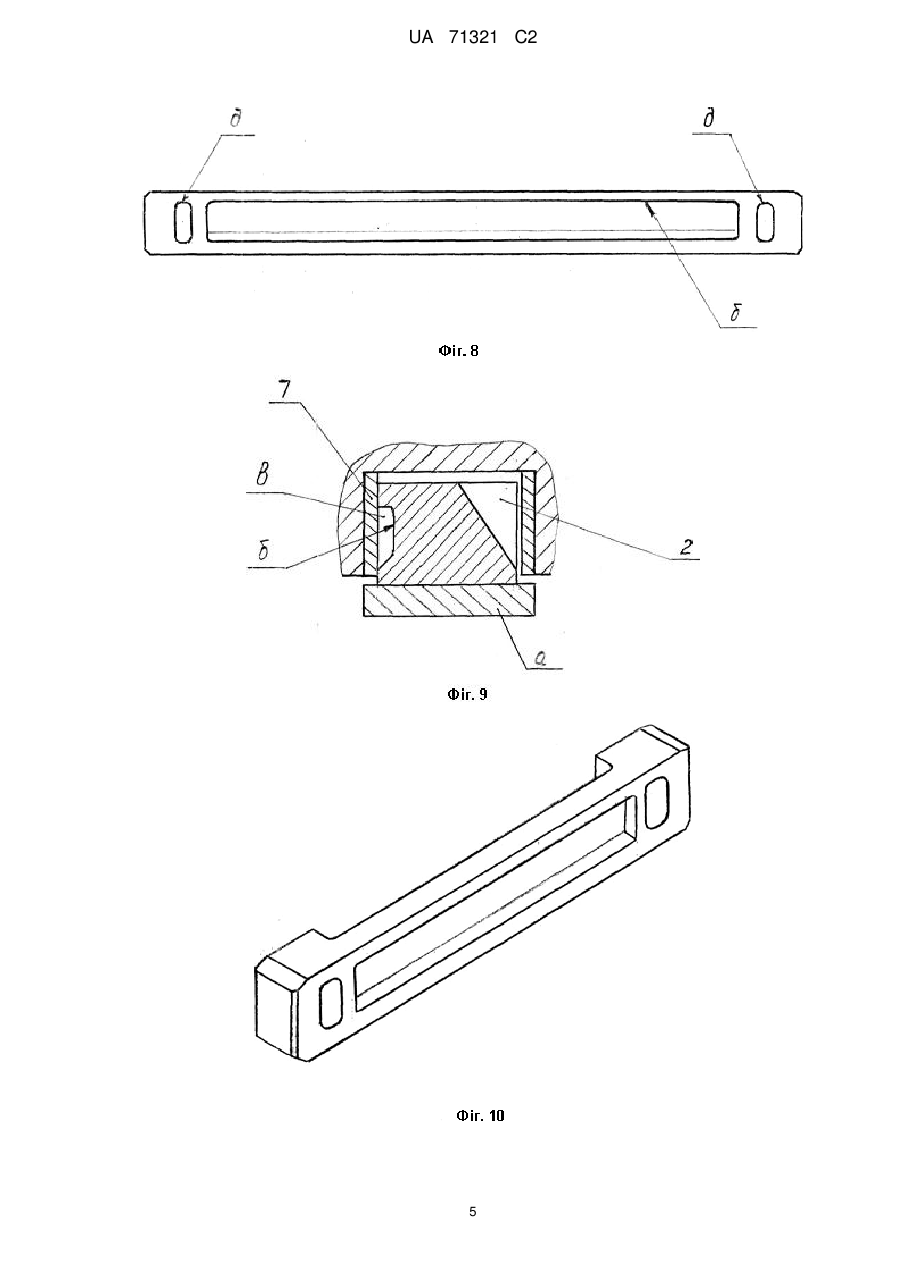

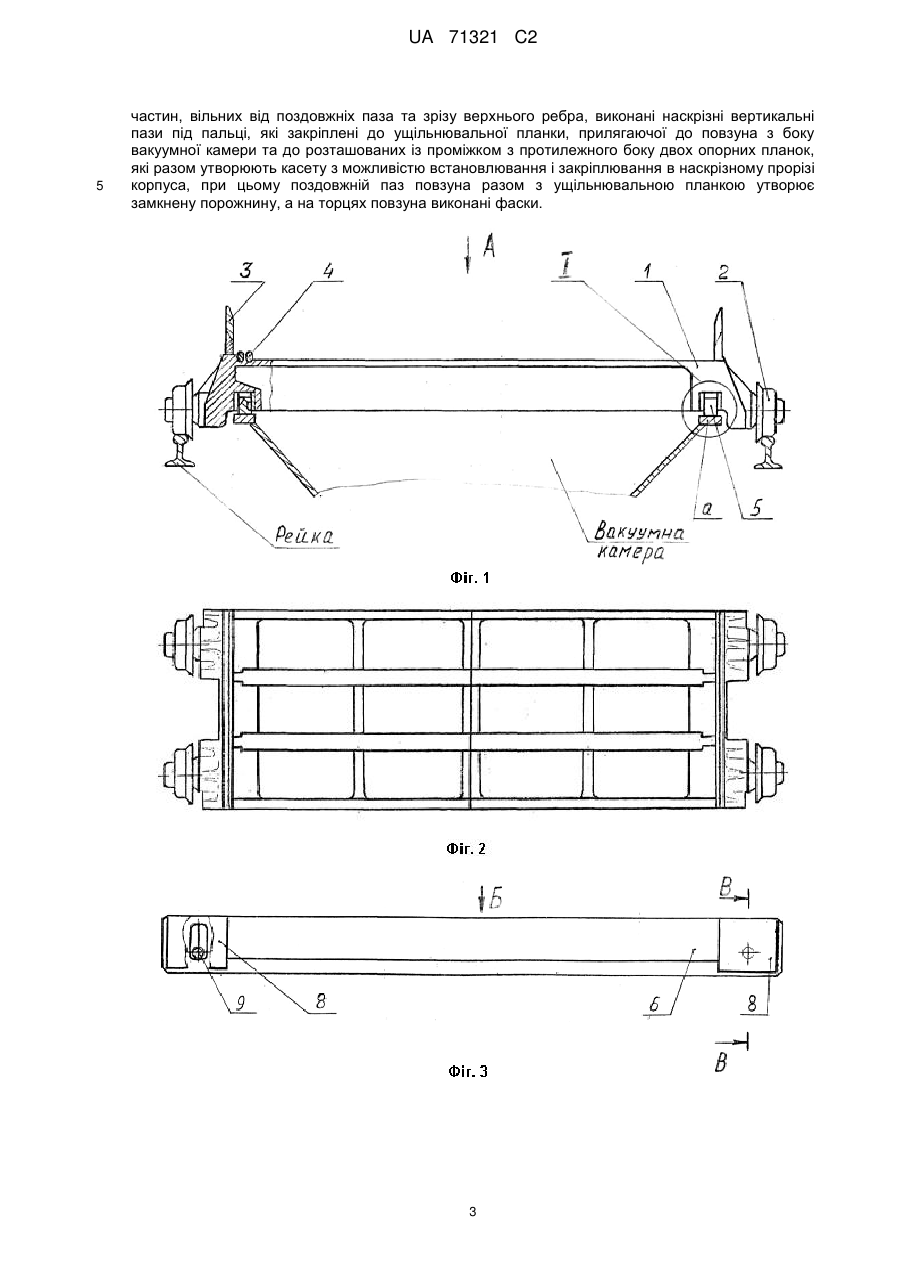

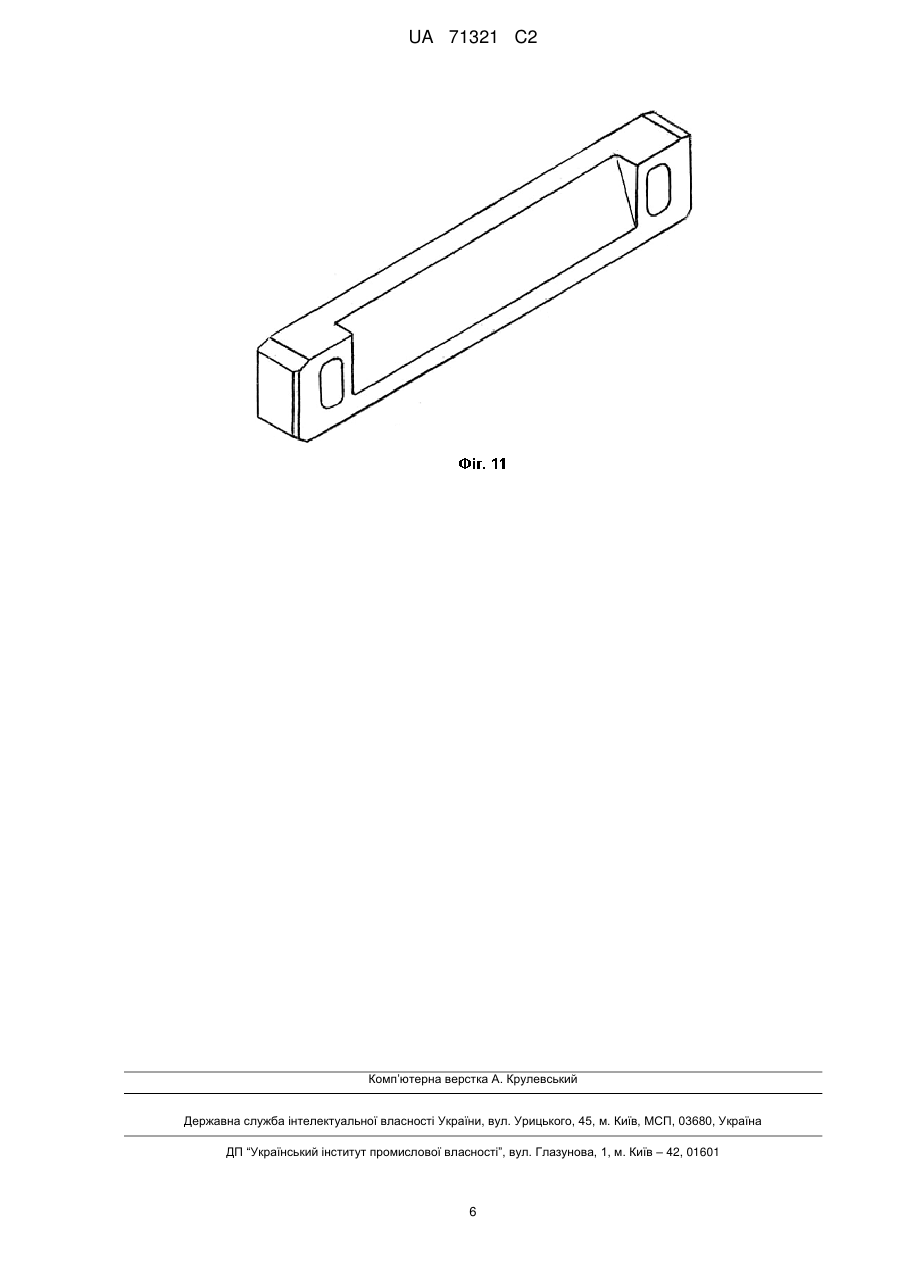

Реферат: Винахід належить до ущільнень спікальних і агломераційних машин. Візок для спікання агломерату та обпалювання котунів містить ущільнювальні касети, які розміщені в прорізах рами. Вони складаються з повзуна, прилягаючої до нього з боку вакуумної камери ущільнювальної планки, а з протилежного боку - двох опорних планок, горизонтальних пальців, закріплених на кінцях ущільнювальної планки і в опорних планках. Повзун має форму, що утворена зі стрижня прямокутного поперечного перерізу, у якому з боку ущільнювальної планки виконаний поздовжній паз, нижня сторона якого нахилена до неї і який разом з нею утворює замкнену порожнину. З протилежного боку повзун має поздовжній зріз верхнього ребра, що не доходить до кінців повзуна і утворює на ділянці між двома опорними планками і тілом рами відкриту порожнину. На кінцях повзуна в межах частин, вільних від бічних вирізів, виконані наскрізні вертикальні пази під пальці, а на торцях - фаски. Винахід сприяє запобіганню заклинюванню повзуна і подовженню терміну працездатності ущільнення. UA 71321 C2 (12) UA 71321 C2 UA 71321 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до гірничо-збагачувальної техніки і може бути використаний на лінії спікання агломерату агломераційної машини або ж для обпалювання котунів обпалювальної машини. Відоме поздовжнє ущільнення вакуумних камер конвеєрних агломашин (а.с. СРСР за №1370411), яке складається з пластини із торцевими прорізами, у яких розміщені з закріпленими в корпусі візка агломашини пальцями. Відсутність заклинювання пластини досягається за рахунок забезпечення постійного контакту між ущільнювальними площинами, для чого в пластині з обох боків виконані вибірки зі скошеними вертикальними стінками (з боку вакуумної камери поздовжній паз, а з протилежного боку - поздовжній зріз верхнього ребра, що не сягає кінців пластини, які утворюють порожнини, які, у свою чергу, дають можливість періодичного сполучення відповідно з атмосферою і вакуумною камерою і які утворюють у тілі пластини поздовжні та поперечні перемички, при цьому торцеві прорізи в пластинах виконані з зазором відносно до пальців, які є більшими, ніж ширина поперечних перемичок. Ефективність конструкції такого ущільнення залежить від того, у якій мірі будуть виконані наступні вимоги: ущільнювальна пластина у процесі роботи не повинна виступати за межі бічних поверхонь корпусу візка (якщо вона буде виступати, то це призведе до поломок торців пластини); для максимальної ефективності ущільнення довжина пластини повинна максимально співпадати з шириною візка, а торцеві прорізи з обох кінців повинні бути якнайменшими по довжині, тобто у напрямку руху конвеєра (протилежне призведе до зменшення ефективності ущільнення, так як воно залежить від відстані між поперечними перемичками); зазори між пальцями і поперечними перемичками повинні бути мінімальними (протилежне призведе до динамічних ударів між цими елементами і в результаті до їх швидкого зношення); ущільнення між пластиною і корпусом візка є класичне щілинне ущільнення, ефективність якого залежить від площі поверхні контакту ущільнення: чим більша площа, тим воно ефективніше. Як показує досвід, оптимальне утоплення пластини (при своїй довжині 1000-1500 мм) у корпусі візка від бічних поверхонь становить приблизно 2 мм. Більше утоплення призводить до зменшення ефективності ущільнення, а менше - до ударів торців пластин сусідніх візків на більш ранній стадії зношення бічних поверхонь корпусу візка. За таких умов зазор між пальцями і поперечними перемичками і ширина цих перемичок повинні бути менше 2 мм. Така ширина перемичок занадто мала для надійного забезпечення роботи щілинного ущільнення. При такій ширині буде забезпечене інтенсивне зношення її, а також вертикальної стінки наскрізного паза корпусу візка. Окрім того, перемичка такої товщини швидко вийде з ладу. Відкритий торцевий виріз у пластині під пальці значно послаблює її міцність і зменшує площу контакту ущільнення, тобто, зменшує його ефективність. Те, що вибірка на пластині з боку вакуум-камери з нею сполучається, тільки зменшує ефективність ущільнення. Таким чином, при забезпеченні рухомості пластини в наскрізному пазу корпуса, така конструкція ущільнювальної пластини не забезпечує надійного ущільнення вакуумної камери. Нахил вертикальної стінки вибірки в пластині з боку вакуум-камери ускладнює її конструкцію (значно простіше залишити її вертикальною, ефективність від цього не погіршиться). Ті ж зауваження до вибірки з протилежного боку. Недоліком також є безпосереднє кріплення пальців у тілі візка, так як зняття їх через певний час експлуатації в умовах підвищених температур, за необхідності, пов'язано з певними труднощами. Відомий візок виготовлення "Уралмашзаводу" (Росія), креслення 154.08.01.50СБ, що містить поставлену на ходові ролики раму, знімні борти, колосники і ущільнювальні касети, що складаються з П-подібного коробчастого корпусу, у який вставлений повзун, пружини, що знаходяться між полицею корпуса та повзуном, взаємодіючого з напрямною машини, а також обмежувачів вертикального ходу повзуна у вигляді грибоподібних осей, які проходять через вертикальні отвори у повзуні і на які він може спиратись. Недоліками такої конструкції візка є те, що при роботі частинки агломерату, пилу, поступово забиваючись у щілини між вертикальними стінками корпусу касети і боками повзуна, ущільнюються і врешті-решт заклинюють повзун у корпусі, він втрачає свою рухомість і тим самим контакт з напрямною, що перестає забезпечувати ущільнення вакуумної камери машини. Задачею винаходу є створення такої конструкції візка, яка б забезпечувала надійне ущільнення вакуумної камери і збільшувала ресурс візка в цілому. Ця задача вирішується тим, що на кінцях повзуна, в межах частин, вільних від поздовжнього паза та зрізу верхнього ребра, виконані наскрізні вертикальні пази під пальці, які закріплені до прилягаючого з зазором до повзуна з боку вакуумної камери ущільнювальної планки, та двох опорних планок з протилежного боку, які разом становлять одне ціле - ущільнювальну касету, яка установлюється і закріплюється нерухомо в наскрізний проріз корпусу візка, при цьому 1 UA 71321 C2 5 10 15 20 25 30 35 40 45 50 поздовжній паз повзуна разом з нею утворює замкнену порожнину, а на торцях повзуна виконані фаски. Запропонована конструкція візка приведена на кресленнях: На фіг. 1 - загальне зображення візка На фіг. 2 - зображення по стрілці А на фіг. 1 На фіг. 3 - загальне зображення ущільнювальної касети На фіг. 4 - зображення по стрілці Б на фіг. 3 На фіг. 5 - переріз В-В на фіг. 3 На фіг. 6 - зображення повзуна з боку опорних планок На фіг. 7 - зображення по стрілці Г на фіг. 6 На фіг. 8 - зображення по стрілці Д на фіг. 7 На фіг. 9 - виносний елемент І на фіг. 1 На фіг. 10 - аксонометричне зображення повзуна з боку ущільнювальної планки (з боку вакуумної камери) На фіг. 11 - аксонометричне зображення повзуна з боку опорних планок. Спікальний (обпалювальний) візок складається з рами 1, ходових роликів 2, яким він спирається на рейки, знімних бортів 3, колосників 4 і ущільнювальної касети 5. Ущільнювальна касета призначена для ущільнення вакуумної камери і складається з: повзуна 6, ущільнювальної планки 7 двох опорних планок 8, пальців 9, які закріплені на кінцях ущільнювальної планки і в опорних планках. Ущільнювальна касета установлюється у наскрізний поперечний проріз рами і закріплюється в ньому за допомогою приварювання до корпусу ущільнювальної планки 7 і опорних планок 8. Повзун 6 має форму, яка утворена зі стрижня прямокутного поперечного перерізу і у якому з боку ущільнювальної планки виконаний поздовжні паз "б", який разом з нею утворює замкнену порожнину "в". З протилежного боку повзун 6 має поздовжній зріз верхнього ребра, який не доходить до кінців повзуна, утворюючи на ділянці між двома опорними планками і тілом повзуна відкриту порожнину "г". На кінцях повзуна в межах частин, вільних від бічних вирізів, виконані наскрізні вертикальні пази "д". Ущільнення вакуумної камери машини здійснюється по двом поверхням: по поверхні взаємодії повзуна 6 з ущільнювальною напрямною конвеєра "а" і поверхнею контакту ущільнювальної планки 7 і того ж повзуна 6 (плоскою поверхнею, яка залишилася від вирізу бічного пазу і наскрізного пазу під пальці в тілі повзуна). Ущільнення вакуумної камери працює таким чином: при прямолінійному русі візка в конвеєрі машини повзун 6 також рухається прямолінійно і своєю нижньою стороною за рахунок своєї ваги щільно прилягає до ущільнювальної напрямної конвеєра "а", тим самим забезпечує ущільнення по нижній рухомій поверхні ущільнення. У той же час за рахунок вакууму, який знаходиться у вакуумній камері, повзун 6 своєю поверхнею, яка направлена до ущільнювальної планки, щільно прилягає до неї, забезпечуючи ущільнення по бічній поверхні ущільнення. При цьому пил та дрібна фракція агломерату, яка залишилась в замкненій порожнині між тілом повзуна і ущільнювальною планкою, створює додатковий опір перетіканню газів у вакуумну камеру. Коли візки знаходяться у розвантаженому стані (догори ходовими роликами) і щілини між повзуном 6, ущільнювальною планкою 7 і порожнина між тілом рами і повзуном "г" відкриті, туди потрапляє пил та мілка фракція агломерату, але вони не можуть туди набитися і ущільнитися, оскільки на повороті конвеєра у той час, коли спікальний візок переходить з робочого положення в неробоче і повзун втрачає контакт з ущільнювальною напрямною машини "а", він зависає на пальцях 9 і відкриває порожнину "в", а вміст цієї порожнини висипається назовні. Вміст порожнини "г" також висипається назовні. Удари торців повзунів сусідніх візків, що можливо при зношених торцях рам візків, не призведе до їх заклинювання між ущільнювальною планкою 7 і опорною планкою 8, оскільки на них виконані фаски, які не дають можливості збільшуватись поперечному перерізу повзуна у цьому місці за межі того перерізу повзуна, який знаходиться на ділянці опорних планок. При зношенні елементів касети або ж виходу її із ладу для продовження експлуатації візка вони заміняються на нові. ФОРМУЛА ВИНАХОДУ 55 60 Візок для спікання агломерату та обпалювання котунів, що містить поставлену на ходові ролики раму з наскрізними прорізами під повзуни, знімні борти, колосники, повзуни, які мають форму, що утворена зі стрижня прямокутного поперечного перерізу, у якому з боку, оберненого до вакуумної камери, виконаний поздовжній паз, а з протилежного боку - зріз верхнього ребра, який не сягає кінців повзуна, утворюючи між тілом рами порожнину, відкриту до навколишнього середовища, горизонтальних пальців, який відрізняється тим, що на кінцях повзуна в межах 2 UA 71321 C2 5 частин, вільних від поздовжніх паза та зрізу верхнього ребра, виконані наскрізні вертикальні пази під пальці, які закріплені до ущільнювальної планки, прилягаючої до повзуна з боку вакуумної камери та до розташованих із проміжком з протилежного боку двох опорних планок, які разом утворюють касету з можливістю встановлювання і закріплювання в наскрізному прорізі корпуса, при цьому поздовжній паз повзуна разом з ущільнювальною планкою утворює замкнену порожнину, а на торцях повзуна виконані фаски. 3 UA 71321 C2 4 UA 71321 C2 5 UA 71321 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
