Підвісний пристрій шахтної підйомної установки

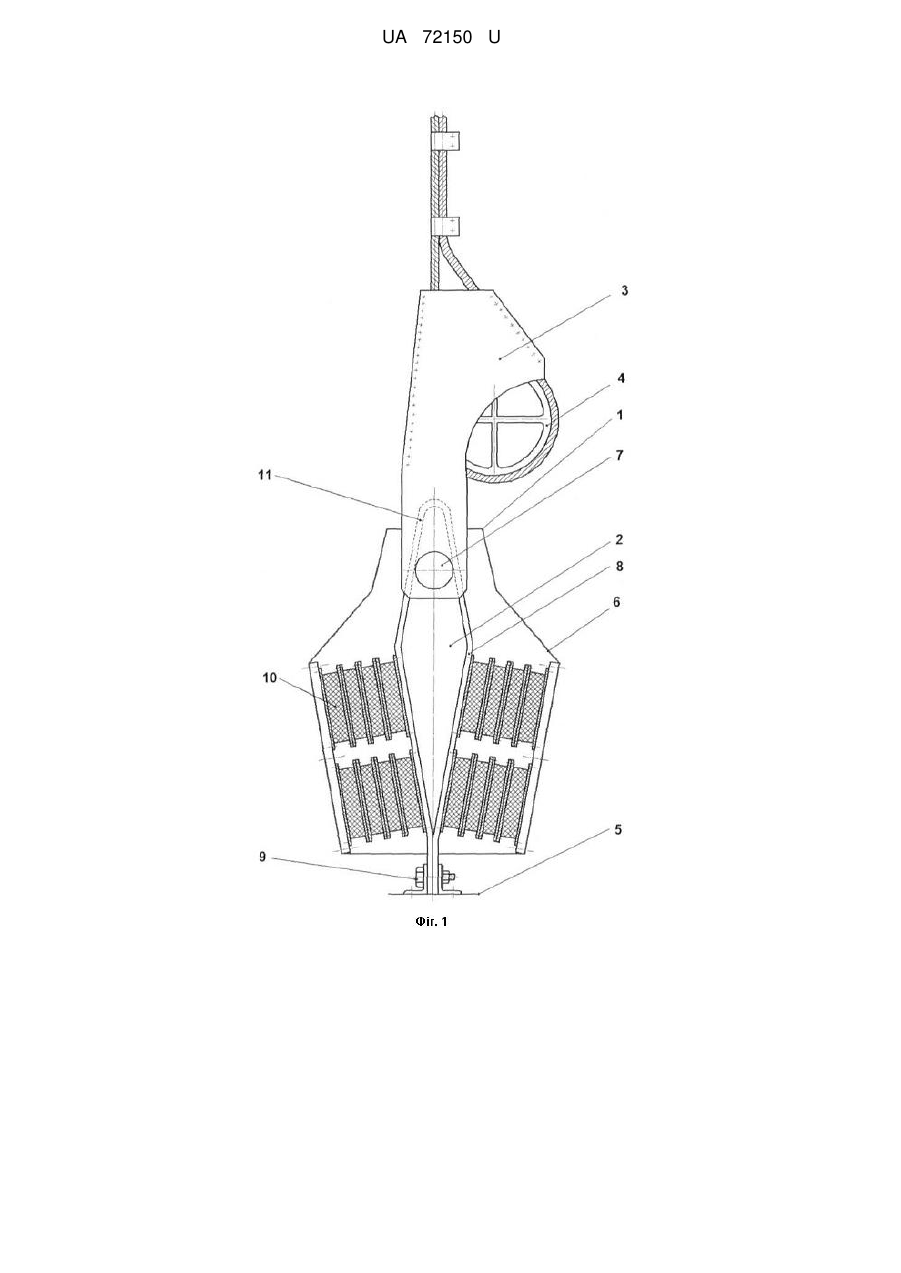

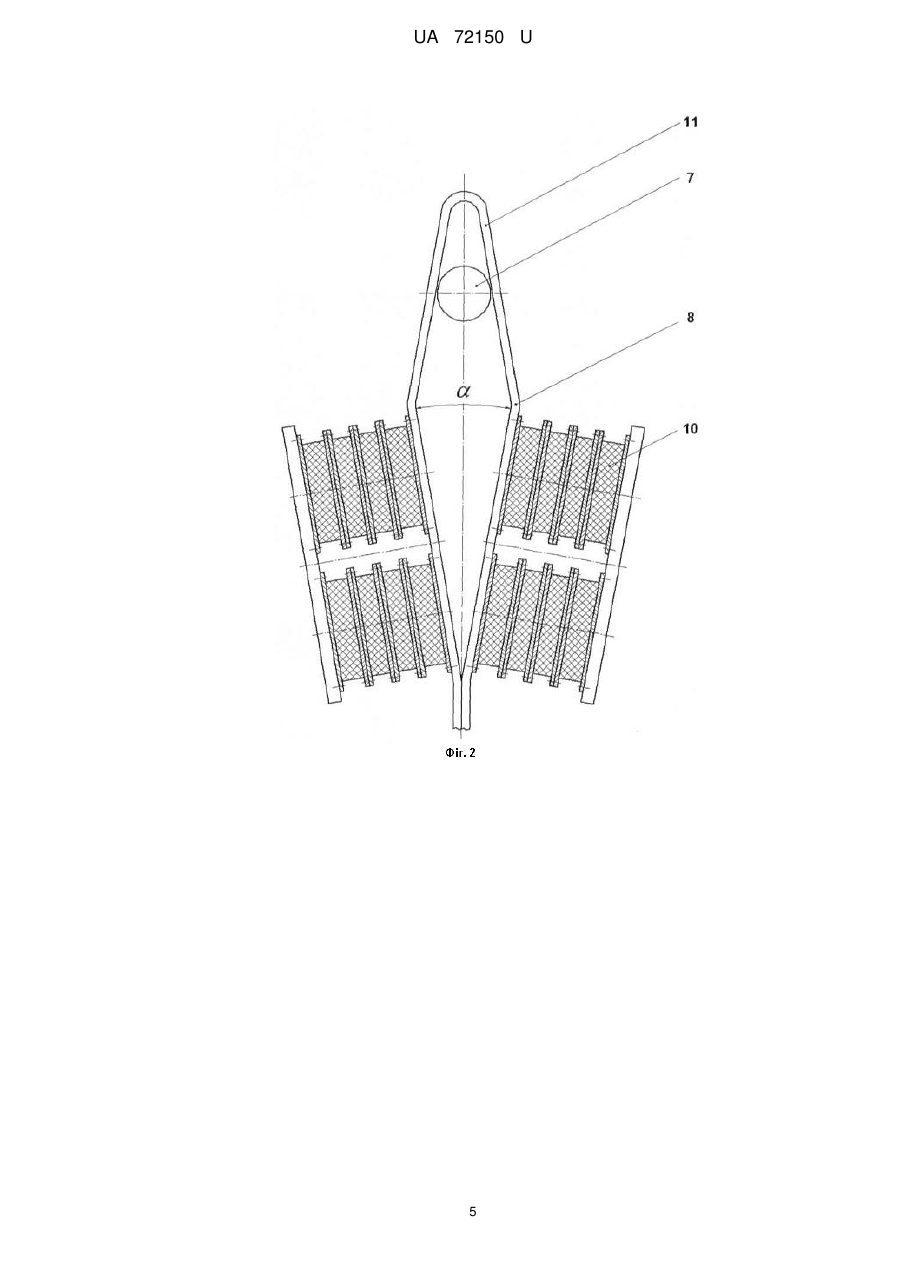

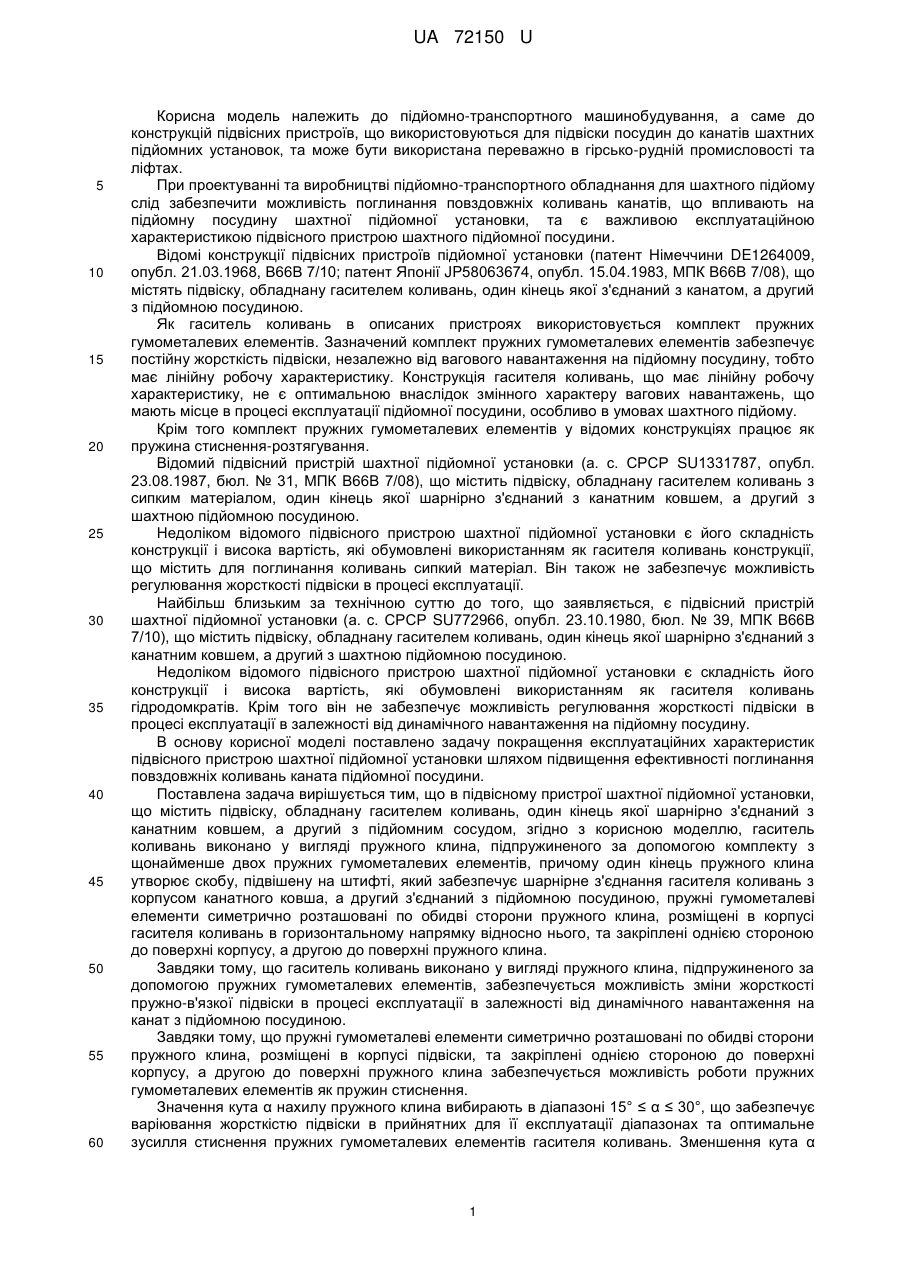

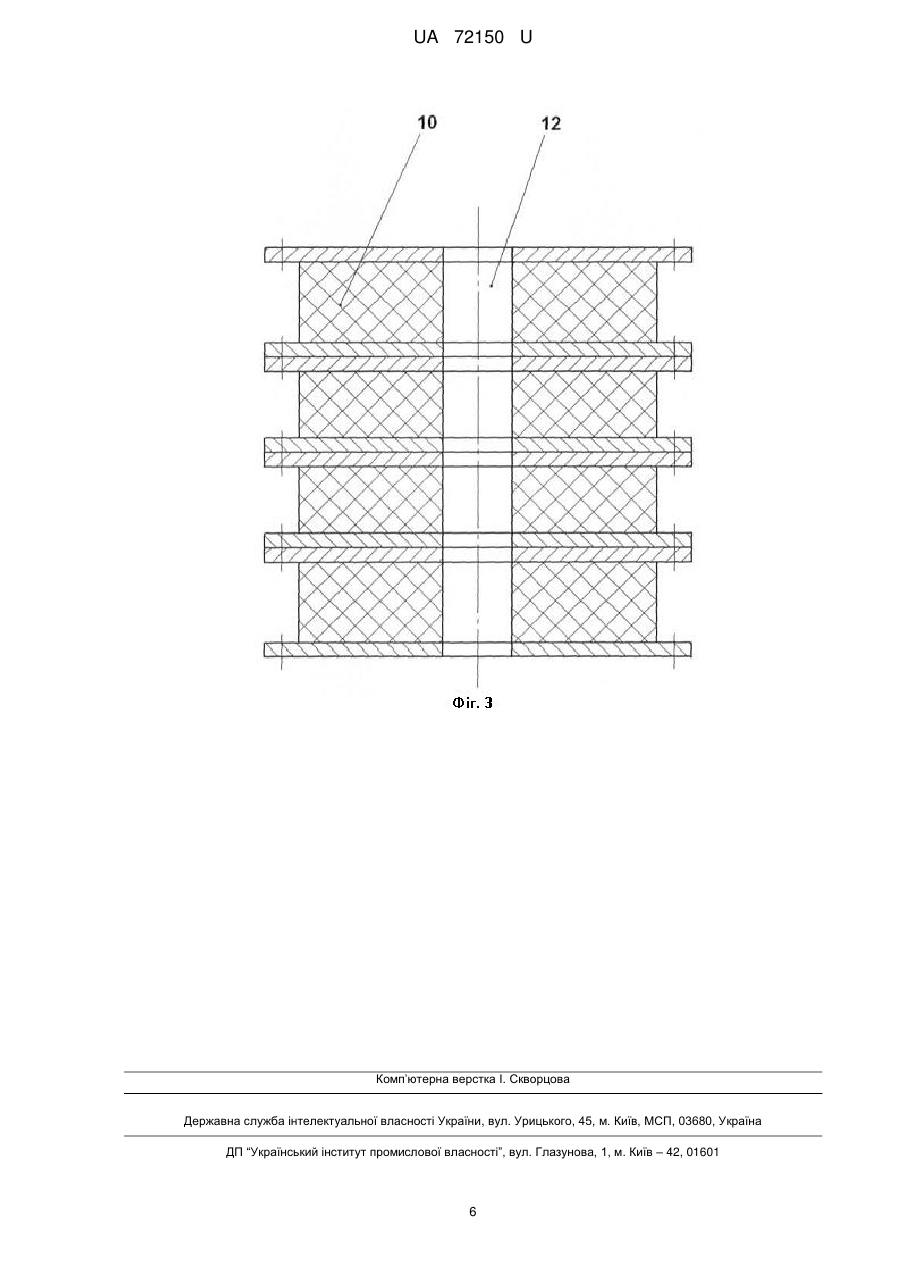

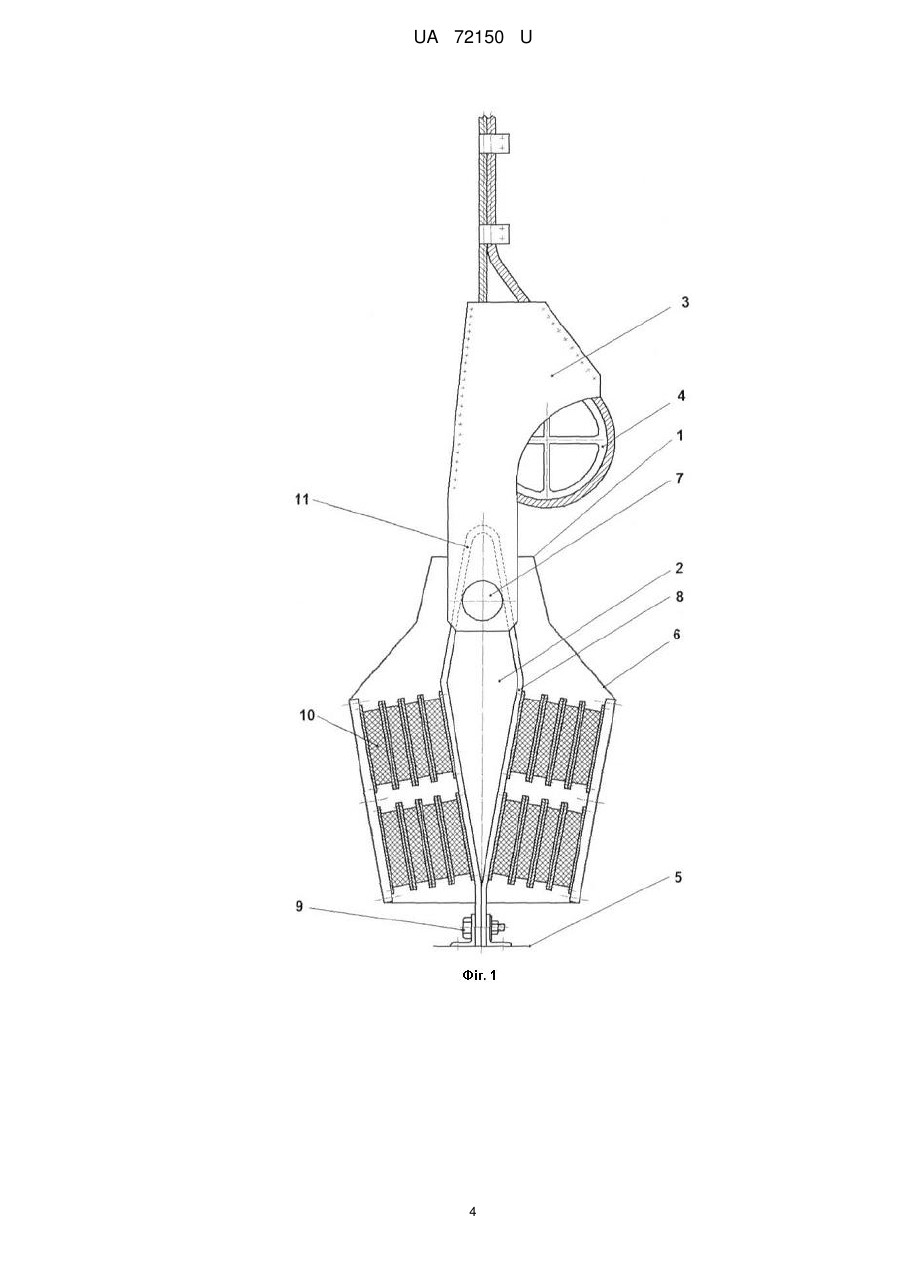

Реферат: UA 72150 U UA 72150 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до підйомно-транспортного машинобудування, а саме до конструкцій підвісних пристроїв, що використовуються для підвіски посудин до канатів шахтних підйомних установок, та може бути використана переважно в гірсько-рудній промисловості та ліфтах. При проектуванні та виробництві підйомно-транспортного обладнання для шахтного підйому слід забезпечити можливість поглинання повздовжніх коливань канатів, що впливають на підйомну посудину шахтної підйомної установки, та є важливою експлуатаційною характеристикою підвісного пристрою шахтного підйомної посудини. Відомі конструкції підвісних пристроїв підйомної установки (патент Німеччини DE1264009, опубл. 21.03.1968, В66В 7/10; патент Японії JP58063674, опубл. 15.04.1983, МПК В66В 7/08), що містять підвіску, обладнану гасителем коливань, один кінець якої з'єднаний з канатом, а другий з підйомною посудиною. Як гаситель коливань в описаних пристроях використовується комплект пружних гумометалевих елементів. Зазначений комплект пружних гумометалевих елементів забезпечує постійну жорсткість підвіски, незалежно від вагового навантаження на підйомну посудину, тобто має лінійну робочу характеристику. Конструкція гасителя коливань, що має лінійну робочу характеристику, не є оптимальною внаслідок змінного характеру вагових навантажень, що мають місце в процесі експлуатації підйомної посудини, особливо в умовах шахтного підйому. Крім того комплект пружних гумометалевих елементів у відомих конструкціях працює як пружина стиснення-розтягування. Відомий підвісний пристрій шахтної підйомної установки (а. с. СРСР SU1331787, опубл. 23.08.1987, бюл. № 31, МПК В66В 7/08), що містить підвіску, обладнану гасителем коливань з сипким матеріалом, один кінець якої шарнірно з'єднаний з канатним ковшем, а другий з шахтною підйомною посудиною. Недоліком відомого підвісного пристрою шахтної підйомної установки є його складність конструкції і висока вартість, які обумовлені використанням як гасителя коливань конструкції, що містить для поглинання коливань сипкий матеріал. Він також не забезпечує можливість регулювання жорсткості підвіски в процесі експлуатації. Найбільш близьким за технічною суттю до того, що заявляється, є підвісний пристрій шахтної підйомної установки (а. с. СРСР SU772966, опубл. 23.10.1980, бюл. № 39, МПК В66В 7/10), що містить підвіску, обладнану гасителем коливань, один кінець якої шарнірно з'єднаний з канатним ковшем, а другий з шахтною підйомною посудиною. Недоліком відомого підвісного пристрою шахтної підйомної установки є складність його конструкції і висока вартість, які обумовлені використанням як гасителя коливань гідродомкратів. Крім того він не забезпечує можливість регулювання жорсткості підвіски в процесі експлуатації в залежності від динамічного навантаження на підйомну посудину. В основу корисної моделі поставлено задачу покращення експлуатаційних характеристик підвісного пристрою шахтної підйомної установки шляхом підвищення ефективності поглинання повздовжніх коливань каната підйомної посудини. Поставлена задача вирішується тим, що в підвісному пристрої шахтної підйомної установки, що містить підвіску, обладнану гасителем коливань, один кінець якої шарнірно з'єднаний з канатним ковшем, а другий з підйомним сосудом, згідно з корисною моделлю, гаситель коливань виконано у вигляді пружного клина, підпружиненого за допомогою комплекту з щонайменше двох пружних гумометалевих елементів, причому один кінець пружного клина утворює скобу, підвішену на штифті, який забезпечує шарнірне з'єднання гасителя коливань з корпусом канатного ковша, а другий з'єднаний з підйомною посудиною, пружні гумометалеві елементи симетрично розташовані по обидві сторони пружного клина, розміщені в корпусі гасителя коливань в горизонтальному напрямку відносно нього, та закріплені однією стороною до поверхні корпусу, а другою до поверхні пружного клина. Завдяки тому, що гаситель коливань виконано у вигляді пружного клина, підпружиненого за допомогою пружних гумометалевих елементів, забезпечується можливість зміни жорсткості пружно-в'язкої підвіски в процесі експлуатації в залежності від динамічного навантаження на канат з підйомною посудиною. Завдяки тому, що пружні гумометалеві елементи симетрично розташовані по обидві сторони пружного клина, розміщені в корпусі підвіски, та закріплені однією стороною до поверхні корпусу, а другою до поверхні пружного клина забезпечується можливість роботи пружних гумометалевих елементів як пружин стиснення. Значення кута α нахилу пружного клина вибирають в діапазоні 15° ≤ α ≤ 30°, що забезпечує варіювання жорсткістю підвіски в прийнятних для її експлуатації діапазонах та оптимальне зусилля стиснення пружних гумометалевих елементів гасителя коливань. Зменшення кута α 1 UA 72150 U 5 10 15 20 25 30 35 40 45 50 55 нахилу пружного клина менше ніж на 15° зменшує ефективність роботи пружно-в'язкої підвіски. Збільшення кута α нахилу пружного клина понад 30° значно збільшує габарити підвісного пристрою шахтної підйомної установки. Виконання кожного з пружних гумометалевих елементів циліндричної або шайбоподібної форми є найбільш оптимальним з точки зору роботи пружних гумометалевих елементів. Виконання в кожному з пружних гумометалевих елементів наскрізного осьового отвору для охолодження, дозволяє зменшити небажане нагрівання гумометалевих елементів, що відбувається в процесі їх експлуатації. В цілому описана конструкція забезпечує покращені експлуатаційні характеристики підвісного пристрою шахтної підйомної установки та більш оптимальне поглинання повздовжніх коливань канату підйомної посудини шахтних підйомних установок. Корисну модель показано на кресленнях, де на фіг. 1 зображено підвісний пристрій шахтної підйомної установки, що містить гаситель коливань; на фіг. 2 - гаситель коливань з комплектом пружних гумометалевих елементів; на фіг. 3 - пружний гумометалевий елемент гасителя коливань. Підвісний пристрій шахтної підйомної установки містить підвіску 1, обладнану гасителем коливань 2. Один кінець підвіски 1 з'єднаний з корпусом 3 канатного ковша 4, а другий - з шахтною підйомною посудиною 5. До корпусу 3 канатного ковша 4 корпус 6 підвіски 1 кріпиться за допомогою штифта 7, а до шахтної підйомної посудини 5 - за допомогою клина 8 болтовим з'єднанням 9. Гаситель коливань 2 (фіг. 2), виконаний з можливістю поглинання повздовжніх коливань канатів, складається з пружного клина 8, підпружиненого за допомогою комплекту пружних гумометалевих елементів 10, причому один кінець пружного клина 8 утворює скобу 11, підвішену на штифті 7. Кількість пружних гумометалевих елементів 10 в комплекті може бути два або більше. Пружні гумометалеві елементи 10 симетрично розташовані по обидві сторони пружного клина 8, розміщені в корпусі 6, та закріплені однією стороною до поверхні корпусу 6, а другою до поверхні пружного клина 8. Значення кута а нахилу пружного клина 8 вибирається в діапазоні 15° ≤ α ≤ 30°, що забезпечує оптимальне зусилля стиснення пружних гумометалевих елементів 10 гасителя коливань 2. Кожний з пружних гумометалевих елементів 10 виконано циліндричної або шайбоподібної форми (фіг. 3), та містить наскрізний осьовий отвір 12 для охолодження. Форма, тип пружних елементів 10, матеріал із якого вони виконані, можуть бути змінені на інші за умови збереження необхідних пружних властивостей. Підвісний пристрій шахтної підйомної установки працює наступним чином. В процесі руху шахтної підйомної посудини 5 виникають повздовжні коливання канатів з підйомними посудинами, які повинні поглинатись гасителем коливань 2. При роботі підвісного пристрою шахтної підйомної установки під дією навантаження відбувається вертикальне переміщення штифта 7 на скобі 11, при якому пружний клин 8 деформується, стискуючи комплект пружних гумометалевих елементів 10. Пружний клин 8 та підпружинений комплект пружних гумометалевих елементів 10 сприймає поздовжні коливання канатів з підйомними посулинами, що виникають. При цьому пружний клин 8 розжимається, викликаючи стискання комплекту пружних гумометалевих елементів 10, а коливання канатів, що виникли, поглинаються. Оскільки жорсткість пружно-в'язкої підвіски 1 знаходиться в залежності як від сумарної жорсткості пружного клина 8 та комплекту пружних гумометалевих елементів 10, так і від маси шахтної підйомної посудини 5, зміна навантаження викликає зміну жорсткості пружно-в'язкої підвіски 1. На початковій стадії деформації пружного клина 8, підпружиненого за допомогою комплекту пружних гумометалевих елементів 10, жорсткість пружно-в'язкої підвіски 1 мінімальна, при зростанні навантаження вона зростає також. Описана конструкція гасителя коливань 2 має нелінійну характеристику, більш оптимальну з точки зору поглинання повздовжніх коливань канатів з підйомними посудинами, врахування динамічних навантажень, що виникають при роботі шахтної підйомної посудини 5 з канатами. В цілому описана конструкція підвісного пристрою шахтної підйомної установки забезпечує ефективне поглинання гасителем коливань 2 повздовжніх коливань канатів з підйомними посудинами, що виникають в процесі експлуатації шахтної підйомної установки, та забезпечує покращені експлуатаційні характеристики шахтної підйомної установки в цілому. 2 UA 72150 U Описана конструкція підвісного пристрою шахтної підйомної установки також відрізняється простотою і невисокою вартістю при її виготовленні, яке можливе з використанням відомих засобів виробництва та розповсюджених матеріалів. 5 10 15 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Підвісний пристрій шахтної підйомної установки, що містить підвіску, обладнану гасителем коливань, один кінець якої шарнірно з'єднаний з канатним ковшем, а другий з підйомною посудиною, який відрізняється тим, що гаситель коливань виконано у вигляді пружного клина, підпружиненого за допомогою комплекту з щонайменше двох пружних гумометалевих елементів, причому один кінець пружного клина утворює скобу, підвішену на штифті, який забезпечує шарнірне з'єднання гасителя коливань з корпусом канатного ковша, а другий з'єднаний з підйомною посудиною, пружні гумометалеві елементи симетрично розташовані по обидві сторони пружного клина, розміщені в корпусі гасителя коливань в горизонтальному напрямку відносно нього, та закріплені однією стороною до поверхні корпусу, а другою до поверхні пружного клина. 2. Підвісний пристрій шахтної підйомної установки за п. 1, який відрізняється тим, що значення кута  нахилу пружного клина знаходиться в діапазоні 15    30 . 3. Підвісний пристрій шахтної підйомної установки за пп. 1, 2, який відрізняється тим, що кожний з пружних гумометалевих елементів виконано циліндричної або шайбоподібної форми. 4. Підвісний пристрій шахтної підйомної установки за п. 3, який відрізняється тим, що кожний з пружних гумометалевих елементів циліндричної форми містить наскрізний осьовий отвір для охолодження. 3 UA 72150 U 4 UA 72150 U 5 UA 72150 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
