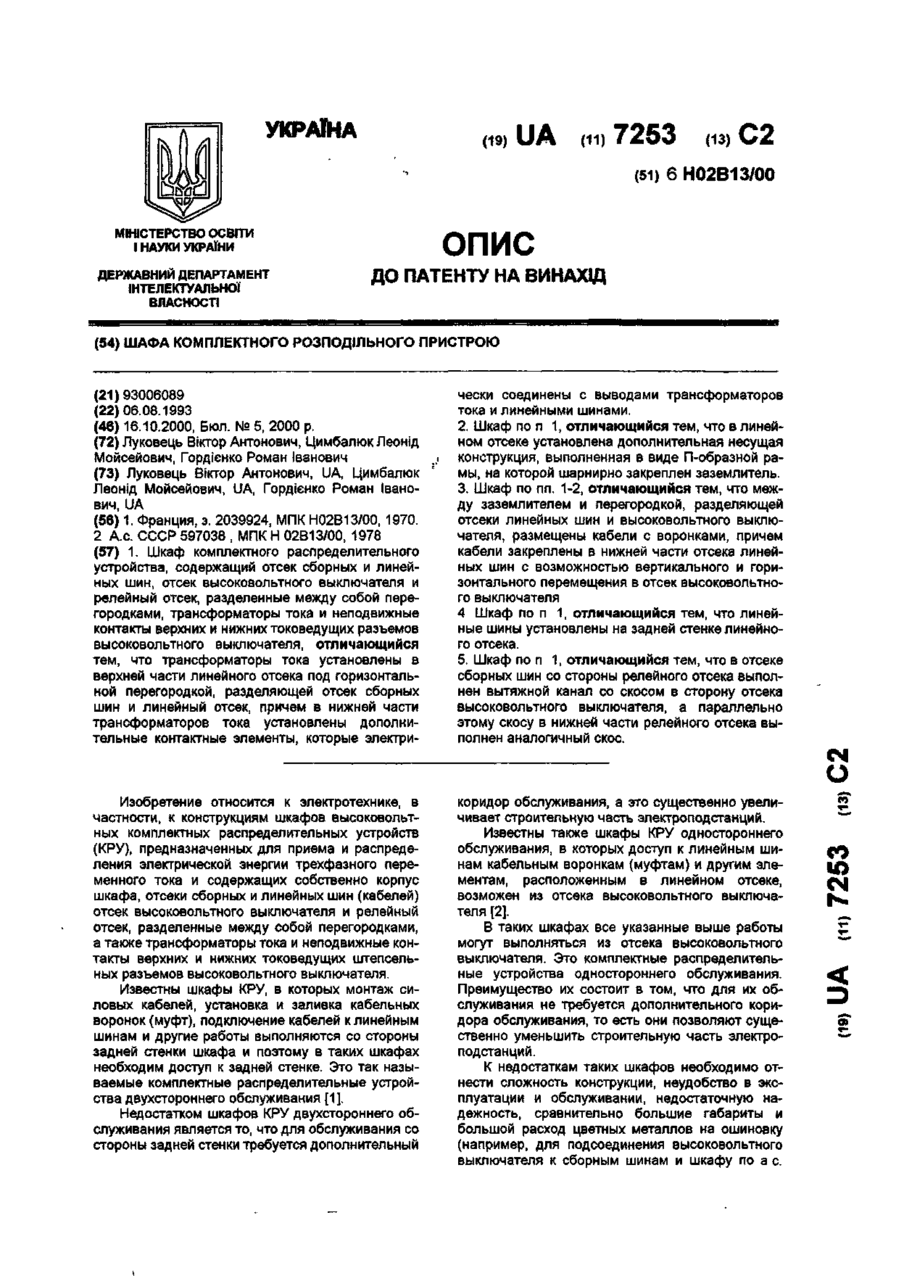

Шафа комплектного розподільного пристрою

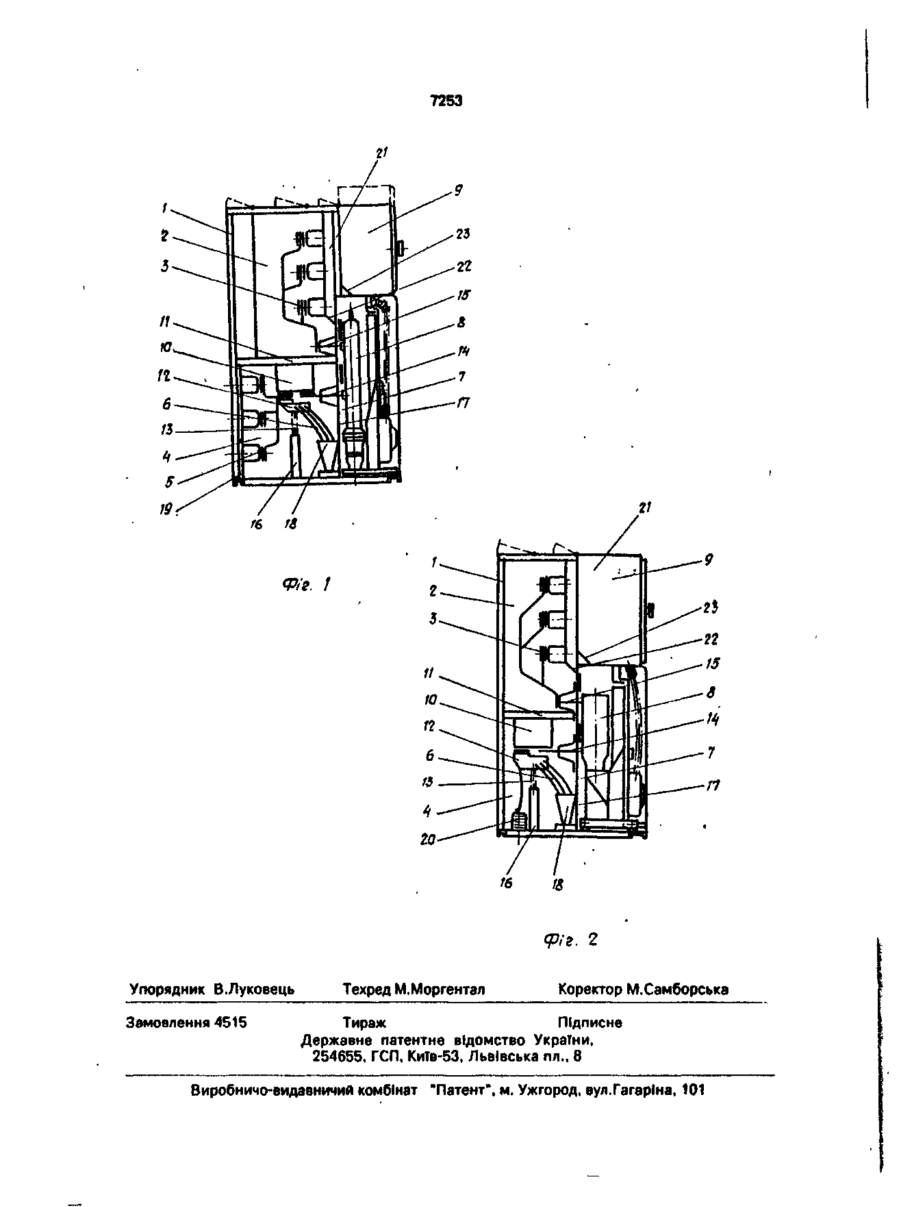

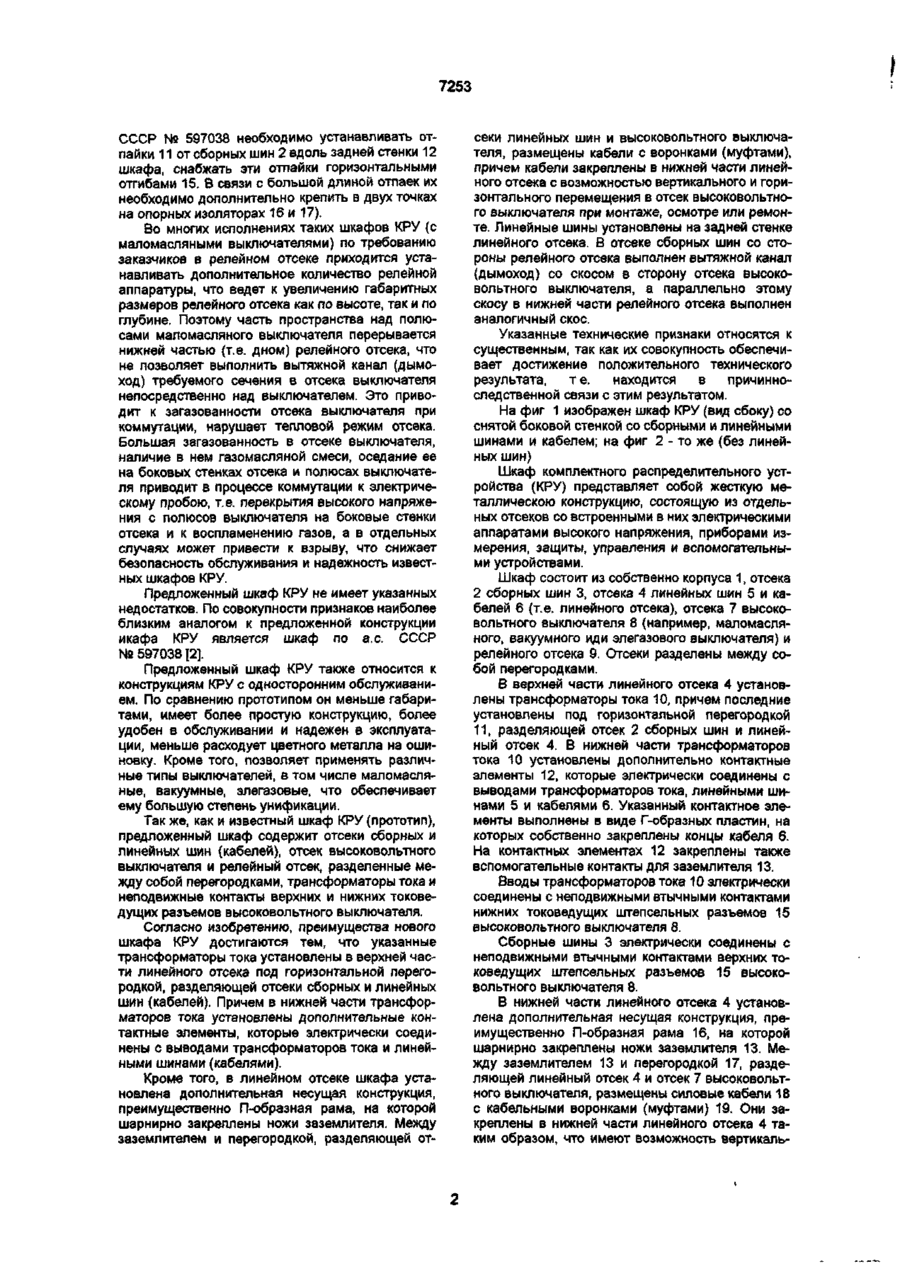

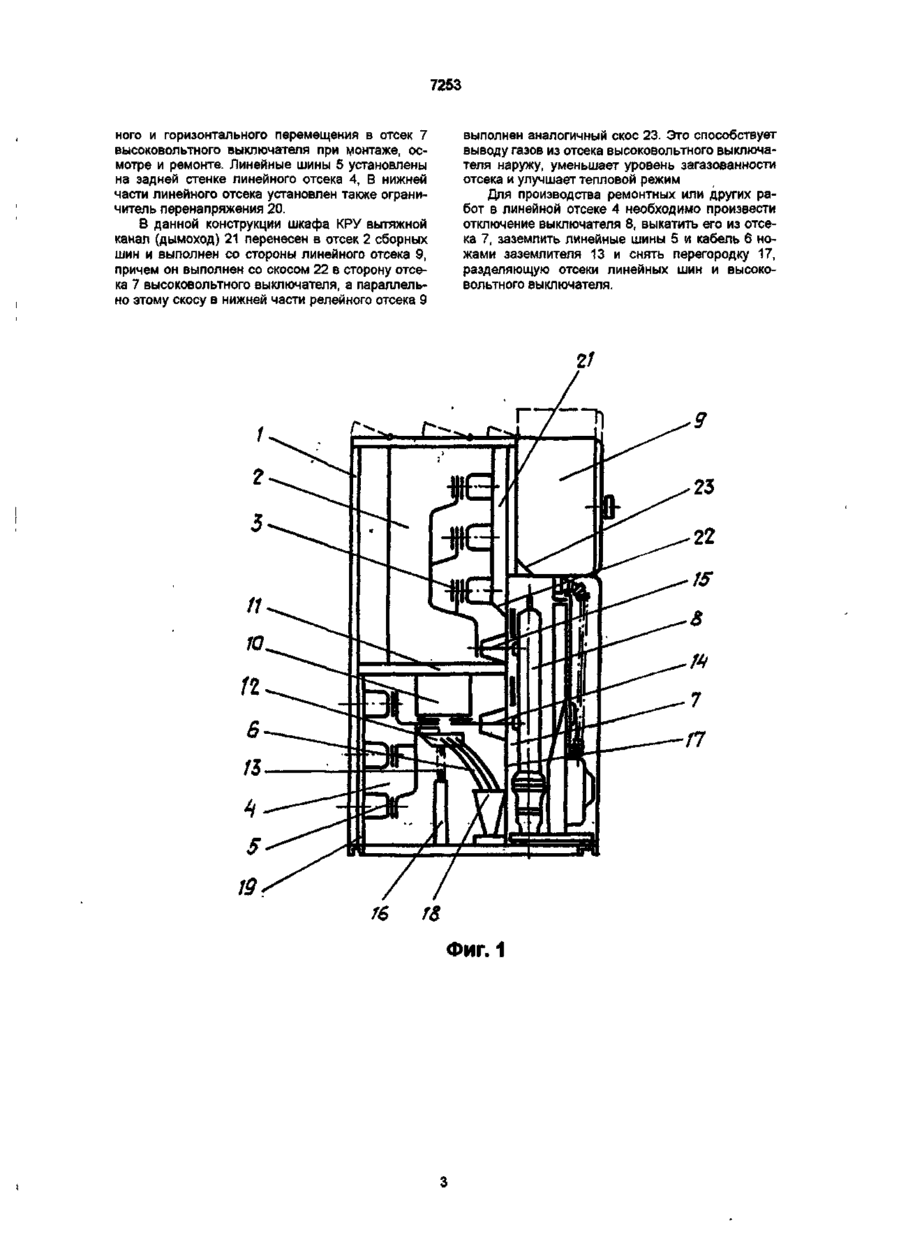

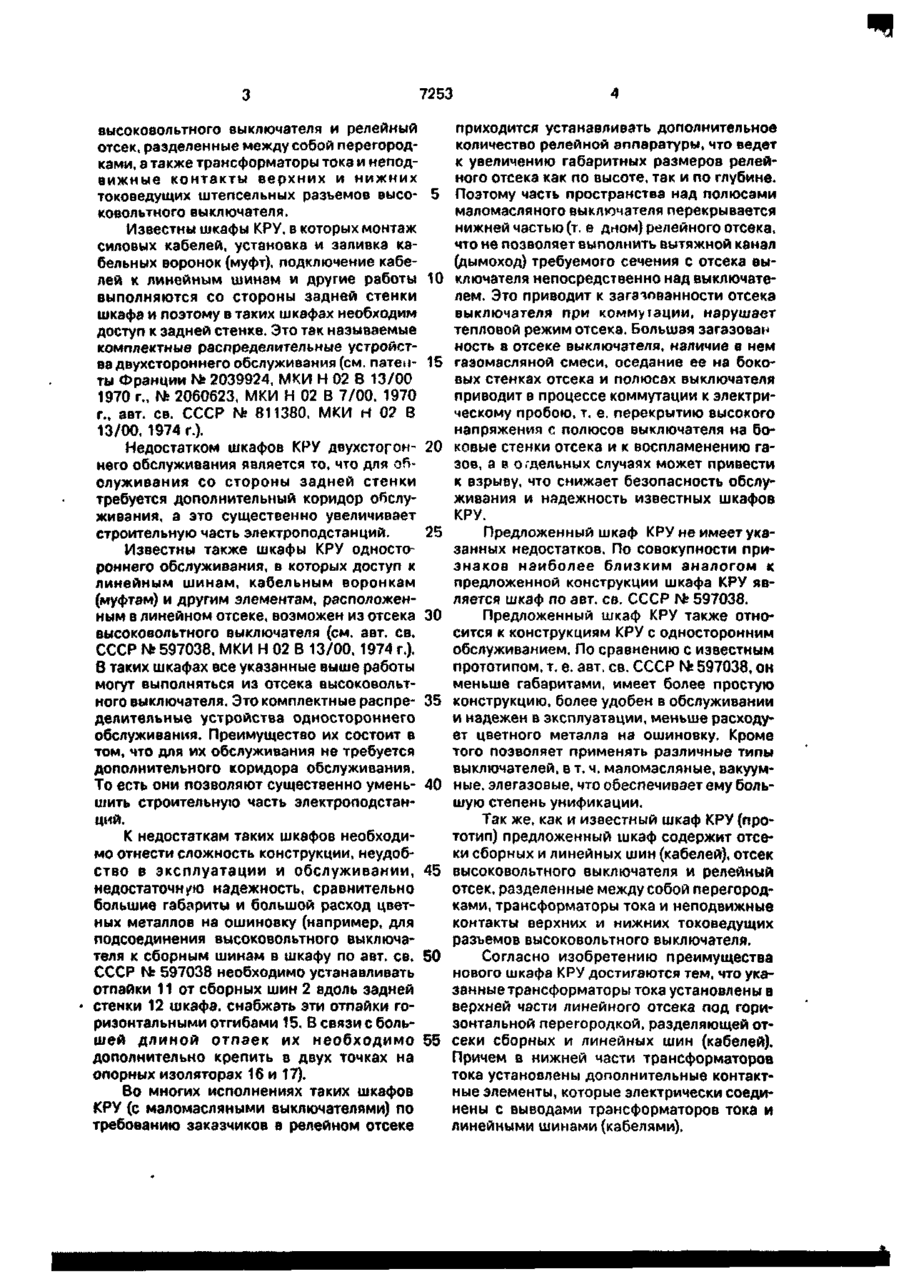

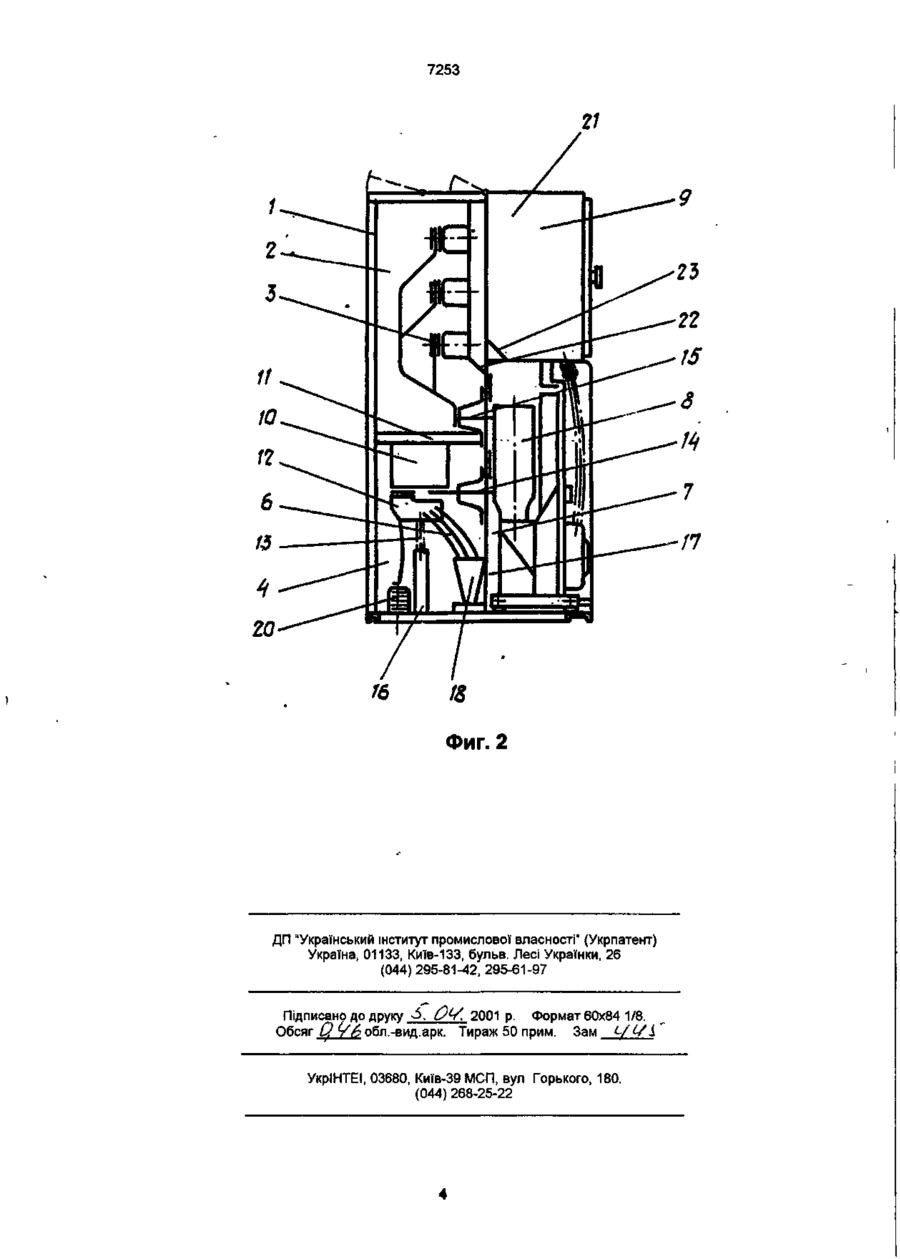

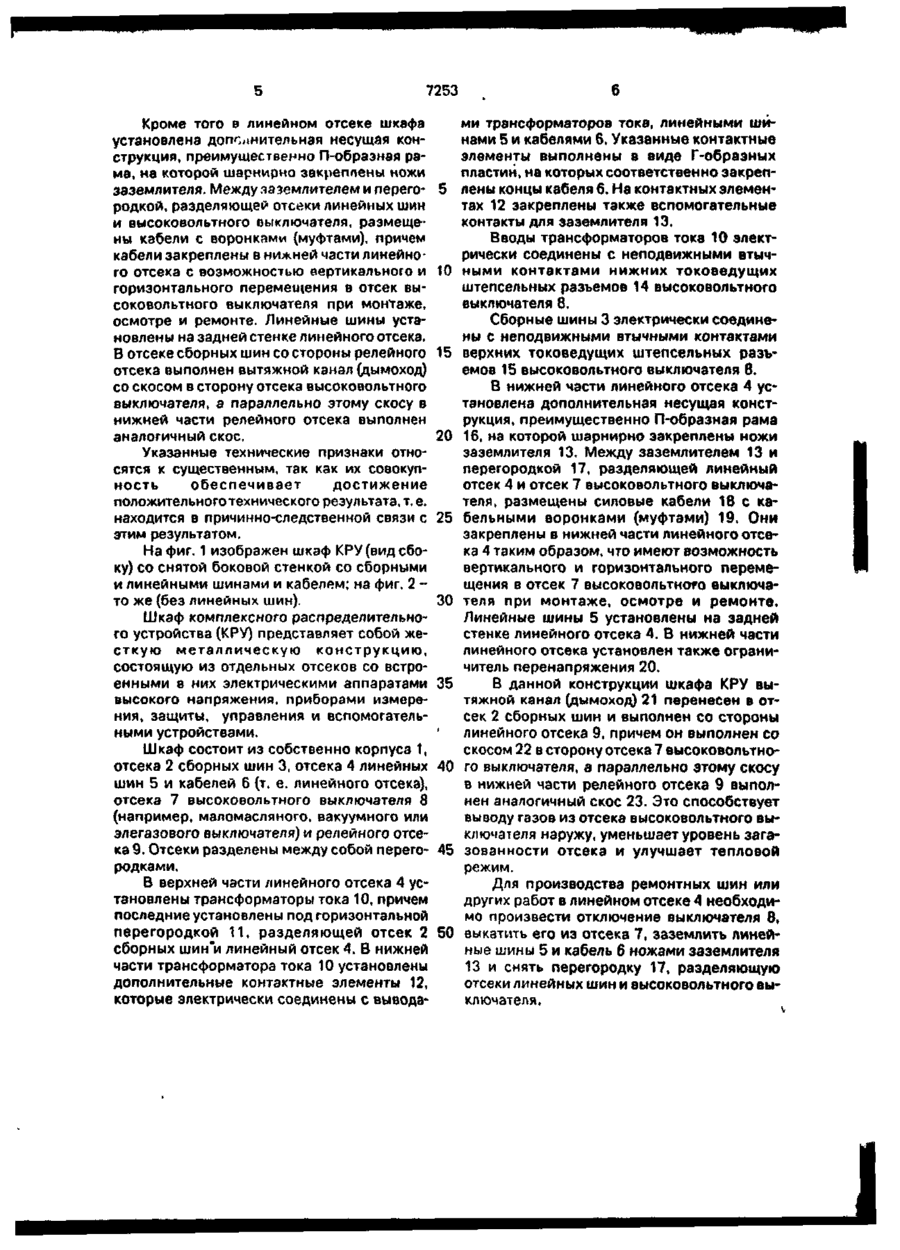

1. Шкаф комплектного распределительного устройства, содержащий отсек сборных и линейных шин, отсек высоковольтного выключателя и релейный отсек, разделенные между собой перегородками, трансформаторы тока и неподвижные контакты верхних и нижних токоведущих разъемов высоковольтного выключателя, отличающийся тем, что трансформаторы тока установлены в верхней части линейного отсека под горизонтальной перегородкой, разделяющей отсек сборных шин и линейный отсек, причем в нижней части трансформаторов тока установлены дополнительные контактные элементы, которые электри чески соединены с выводами трансформаторов тока и линейными шинами. 2. Шкаф по п 1, отличающийся тем, что в линейном отсеке установлена дополнительная несущая конструкция, выполненная в виде П-образной рамы, на которой шарнирно закреплен заземлитель. 3. Шкаф по пп. 1-2, отличающийся тем, что между заземлителем и перегородкой, разделяющей отсеки линейных шин и высоковольтного выключателя, размещены кабели с воронками, причем кабели закреплены в нижней части отсека линейных шин с возможностью вертикального и горизонтального перемещения в отсек высоковольтного выключателя 4 Шкаф по п 1, отличающийся тем, что линейные шины установлены на задней стенке линейного отсека. 5. Шкаф по п 1, отличающийся тем, что в отсеке сборных шин со стороны релейного отсека выполнен вытяжной канал со скосом в сторону отсека высоковольтного выключателя, а параллельно этому скосу в нижней части релейного отсека выполнен аналогичный скос. Изобретение относится к электротехнике, в частности, к конструкциям шкафов высоковольтных комплектных распределительных устройств (КРУ), предназначенных для приема и распределения электрической энергии трехфазного переменного тока и содержащих собственно корпус шкафа, отсеки сборных и линейных шин (кабелей) отсек высоковольтного выключателя и релейный отсек, разделенные между собой перегородками, а также трансформаторы тока и неподвижные контакты верхних и нижних токоведущих штепсельных разъемов высоковольтного выключателя. Известны шкафы КРУ, в которых монтаж силовых кабелей, установка и заливка кабельных воронок (муфт), подключение кабелей к линейным шинам и другие работы выполняются со стороны задней стенки шкафа и поэтому в таких шкафах необходим доступ к задней стенке. Это так называемые комплектные распределительные устройства двухстороннего обслуживания [1]. Недостатком шкафов КРУ двухстороннего обслуживания является то, что для обслуживания со стороны задней стенки требуется дополнительный коридор обслуживания, а это существенно увеличивает строительную часть электроподстанций. Известны также шкафы КРУ одностороннего обслуживания, в которых доступ к линейным шинам кабельным воронкам (муфтам) и другим элементам, расположенным в линейном отсеке, возможен из отсека высоковольтного выключателя [2]. В таких шкафах все указанные выше работы могут выполняться из отсека высоковольтного выключателя. Это комплектные распределительные устройства одностороннего обслуживания. Преимущество их состоит в том, что для их обслуживания не требуется дополнительного коридора обслуживания, то есть они позволяют существенно уменьшить строительную часть электроподстанций. К недостаткам таких шкафов необходимо отнести сложность конструкции, неудобство в эксплуатации и обслуживании, недостаточную надежность, сравнительно большие габариты и большой расход цветных металлов на ошиновку (например, для подсоединения высоковольтного выключателя к сборным шинам и шкафу по а с. см О ю < 7253 СССР № 597038 необходимо устанавливать отпайки 11 от сборных шин 2 вдоль задней стенки 12 шкафа, снабжать эти отпайки горизонтальными отгибами 15. В связи с большой длиной отпаек их необходимо дополнительно крепить в двух точках на опорных изоляторах 16 и 17). Во многих исполнениях таких шкафов КРУ (с маломасляными выключателями) по требованию заказчиков в релейном отсеке приходится устанавливать дополнительное количество релейной аппаратуры, что ведет к увеличению габаритных размеров релейного отсека как по высоте, так и по глубине. Поэтому часть пространства над полюсами маломасляного выключателя перерывается нижней частью (т.е. дном) релейного отсека, что не позволяет выполнить вытяжной канал (дымоход) требуемого сечения в отсека выключателя непосредственно над выключателем. Это приводит к загазованности отсека выключателя при коммутации, нарушает тепловой режим отсека. Большая загазованность в отсеке выключателя, наличие в нем газомасляной смеси, оседание ее на боковых стенках отсека и полюсах выключателя приводит в процессе коммутации к электрическому пробою, т.е. перекрытия высокого напряжения с полюсов выключателя на боковые стенки отсека и к воспламенению газов, а в отдельных случаях может привести к взрыву, что снижает безопасность обслуживания и надежность известных шкафов КРУ. Предложенный шкаф КРУ не имеет указанных недостатков. По совокупности признаков наиболее близким аналогом к предложенной конструкции икафа КРУ является шкаф по а.с. СССР № 597038 [2]. Предложенный шкаф КРУ также относится к конструкциям КРУ с односторонним обслуживанием. По сравнению прототипом он меньше габаритами, имеет более простую конструкцию, более удобен в обслуживании и надежен в эксплуатации, меньше расходует цветного металла на ошиновку. Кроме того, позволяет применять различные типы выключателей, в том числе маломасляные, вакуумные, элегазовые, что обеспечивает ему большую степень унификации. Так же, как и известный шкаф КРУ (прототип), предложенный шкаф содержит отсеки сборных и линейных шин (кабелей), отсек высоковольтного выключателя и релейный отсек, разделенные между собой перегородками, трансформаторы тока и неподвижные контакты верхних и нижних токоведущих разъемов высоковольтного выключателя. Согласно изобретению, преимущества нового шкафа КРУ достигаются тем, что указанные трансформаторы тока установлены в верхней части линейного отсека под горизонтальной перегородкой, разделяющей отсеки сборных и линейных шин (кабелей). Причем в нижней части трансформаторов тока установлены дополнительные контактные элементы, которые электрически соединены с выводами трансформаторов тока и линейными шинами (кабелями). Кроме того, в линейном отсеке шкафа установлена дополнительная несущая конструкция, преимущественно П-образная рама, на которой шарнирно закреплены ножи заземлителя. Между заземлителем и перегородкой, разделяющей от секи линейных шин и высоковольтного выключателя, размещены кабели с воронками (муфтами), причем кабели закреплены в нижней части линейного отсека с возможностью вертикального и горизонтального перемещения в отсек высоковольтного выключателя при монтаже, осмотре или ремонте. Линейные шины установлены на задней стенке линейного отсека. В отсеке сборных шин со стороны релейного отсека выполнен вытяжной канал (дымоход) со скосом в сторону отсека высоковольтного выключателя, а параллельно этому скосу в нижней части релейного отсека выполнен аналогичный скос. Указанные технические признаки относятся к существенным, так как их совокупность обеспечивает достижение положительного технического результата, т е. находится в причинноследственной связи с этим результатом. На фиг 1 изображен шкаф КРУ (вид сбоку) со снятой боковой стенкой со сборными и линейными шинами и кабелем; на фиг 2 - то же (без линейных шин) Шкаф комплектного распределительного устройства (КРУ) представляет собой жесткую металлическою конструкцию, состоящую из отдельных отсеков со встроенными в них электрическими аппаратами высокого напряжения, приборами измерения, защиты, управления и вспомогательными устройствами. Шкаф состоит из собственно корпуса 1, отсека 2 сборных шин 3, отсека 4 линейных шин 5 и кабелей 6 (т.е. линейного отсека), отсека 7 высоковольтного выключателя 8 (например, маломасляного, вакуумного иди элегазового выключателя) и релейного отсека 9. Отсеки разделены между собой перегородками. В верхней части линейного отсека 4 установлены трансформаторы тока 10, причем последние установлены под горизонтальной перегородкой 11, разделяющей отсек 2 сборных шин и линейный отсек 4. В нижней части трансформаторов тока 10 установлены дополнительно контактные элементы 12, которые электрически соединены с выводами трансформаторов тока, линейными шинами 5 и кабелями 6. Указанный контактное элементы выполнены в виде Г-образных пластин, на которых собственно закреплены концы кабеля 6. На контактных элементах 12 закреплены также вспомогательные контакты для заземлителя 13. Вводы трансформаторов тока 10 электрически соединены с неподвижными втычными контактами нижних токоведущих штепсельных разъемов 15 высоковольтного выключателя 8. Сборные шины 3 электрически соединены с неподвижными втычными контактами верхних токоведущих штепсельных разъемов 15 высоковольтного выключателя 8. В нижней части линейного отсека 4 установлена дополнительная несущая конструкция, преимущественно П-образная рама 16, на которой шарнирно закреплены ножи заземлителя 13. Между заземлителем 13 и перегородкой 17, разделяющей линейный отсек 4 и отсек 7 высоковольтного выключателя, размещены силовые кабели 18 с кабельными воронками (муфтами) 19. Они закреплены в нижней части линейного отсека 4 таким образом, что имеют возможность вертикаль 7253 ного и горизонтального перемещения в отсек 7 высоковольтного выключателя при монтаже, осмотре и ремонте. Линейные шины 5 установлены на задней стенке линейного отсека 4, В нижней части линейного отсека установлен также ограничитель перенапряжения 20. В данной конструкции шкафа КРУ вытяжной канал (дымоход) 21 перенесен в отсек 2 сборных шин и выполнен со стороны линейного отсека 9, причем он выполнен со скосом 22 в сторону отсека 7 высоковольтного выключателя, а параллельно этому скосу в нижней части релейного отсека 9 /6 выполнен аналогичный скос 23. Это способствует выводу газов из отсека высоковольтного выключателя наружу, уменьшает уровень загазованности отсека и улучшает тепловой режим Для производства ремонтных или других работ в линейной отсеке 4 необходимо произвести отключение выключателя 8, выкатить его из отсека 7, заземлить линейные шины 5 и кабель б ножами заземлителя 13 и снять перегородку 17, разделяющую отсеки линейных шин и высоковольтного выключателя. Г& Фиг. 1 7253 21 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку ^ . 0і/, 2001 р. Формат 60x84 1/8. Обсяг Q у^обл.-вид.арк. Тираж 50 прим. Зам І-/С/І УкрІНТЕІ, 03680, Київ-39 МСП, вул Горького, 180. (044) 268-25-22
