Зубна щітка-тюбик (роз’ємна модель)

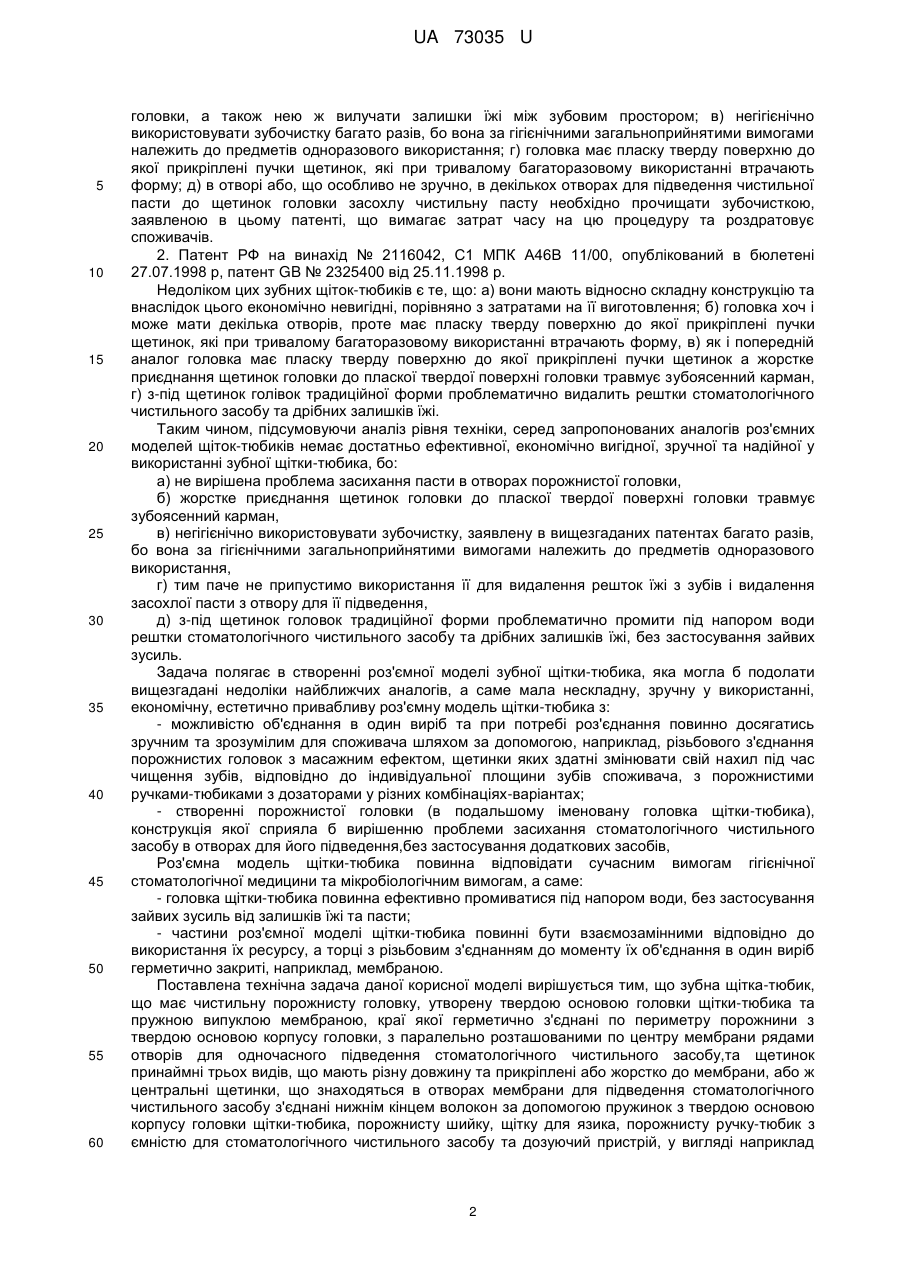

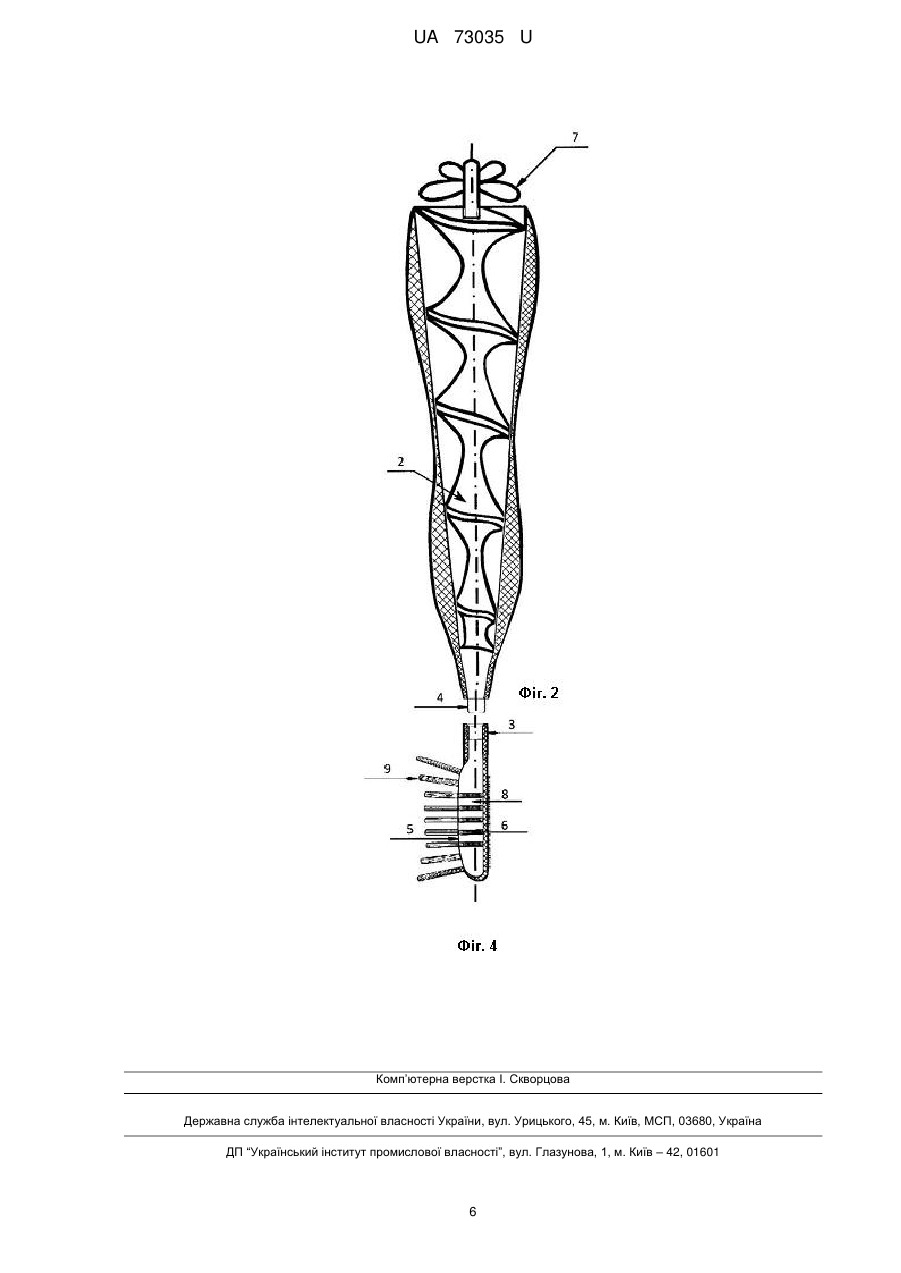

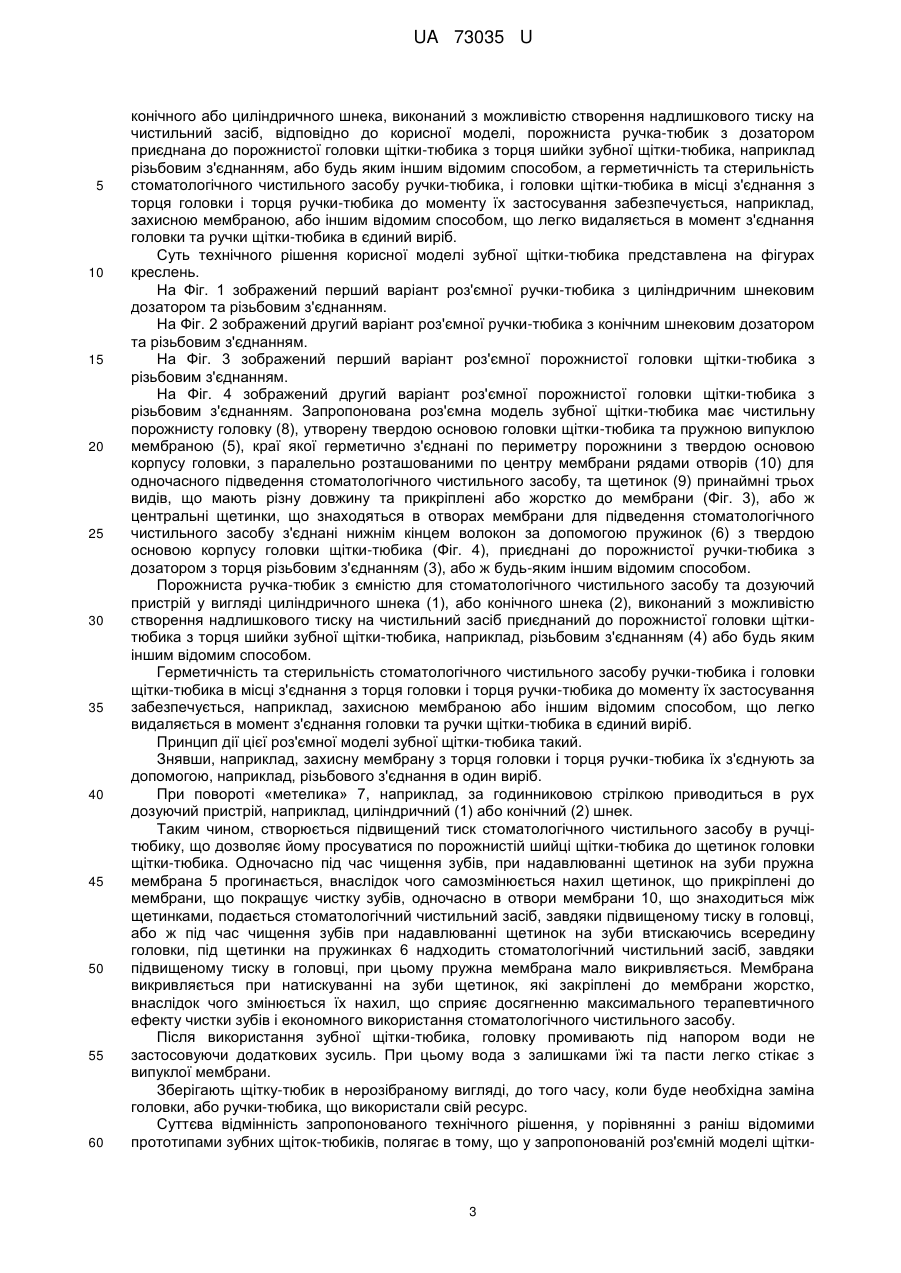

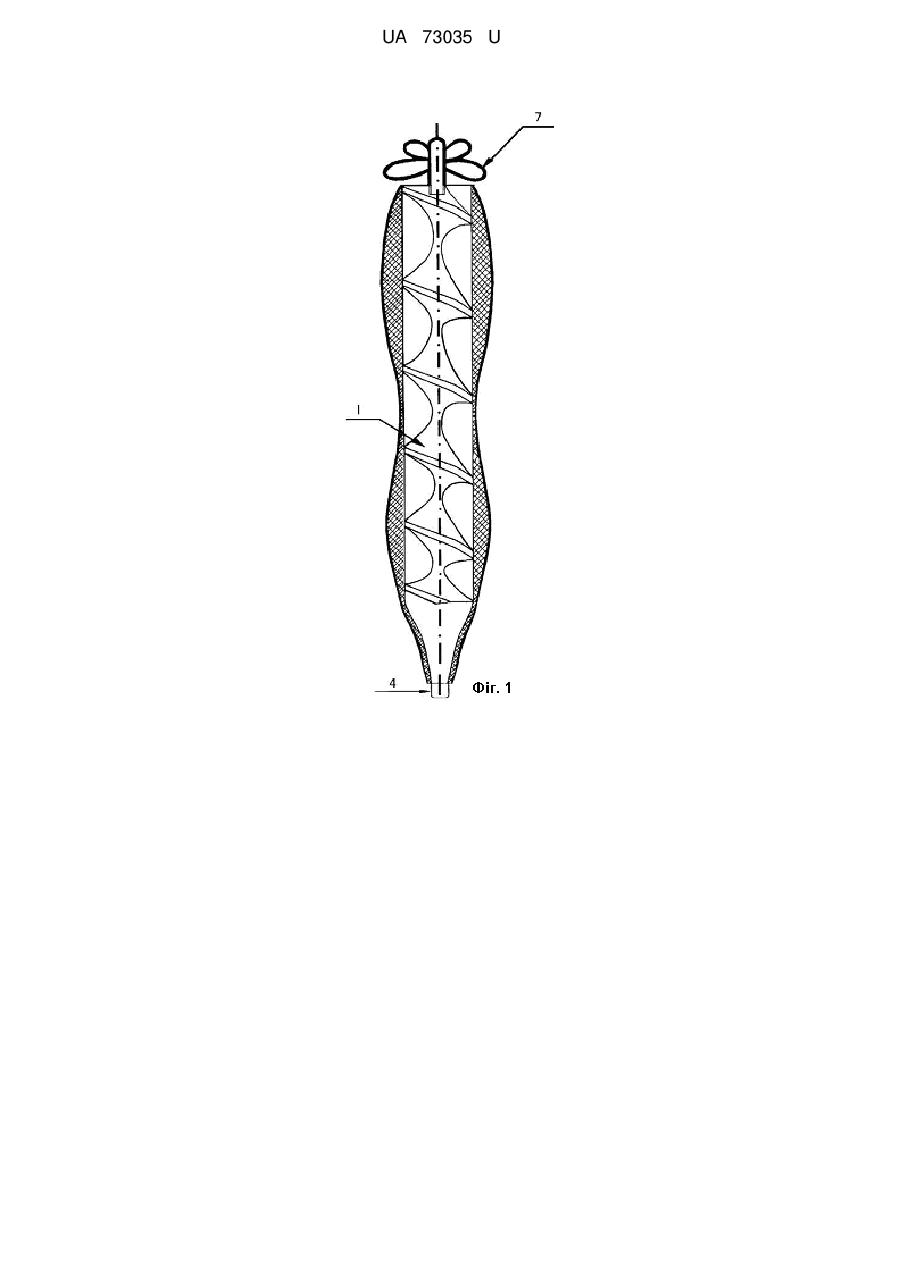

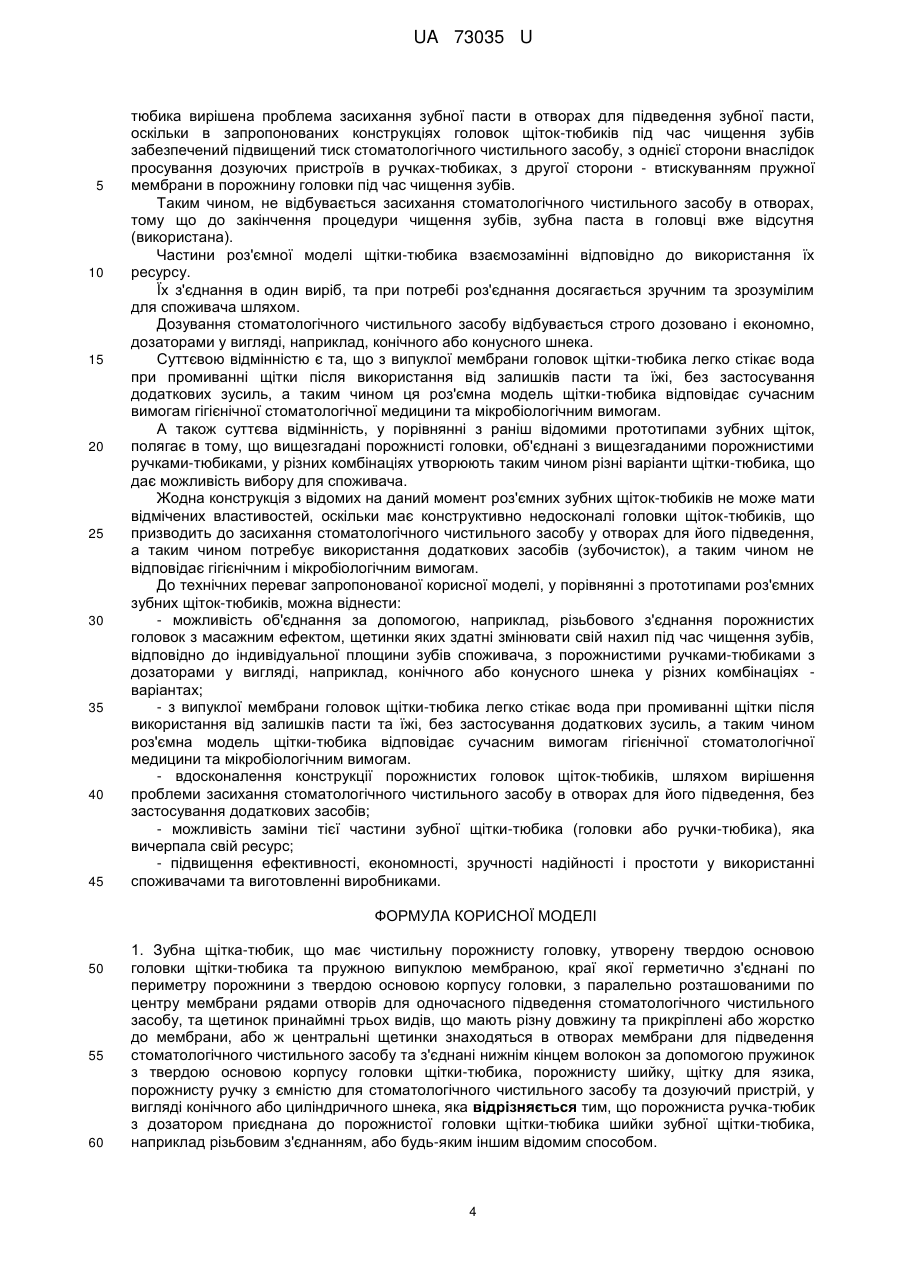

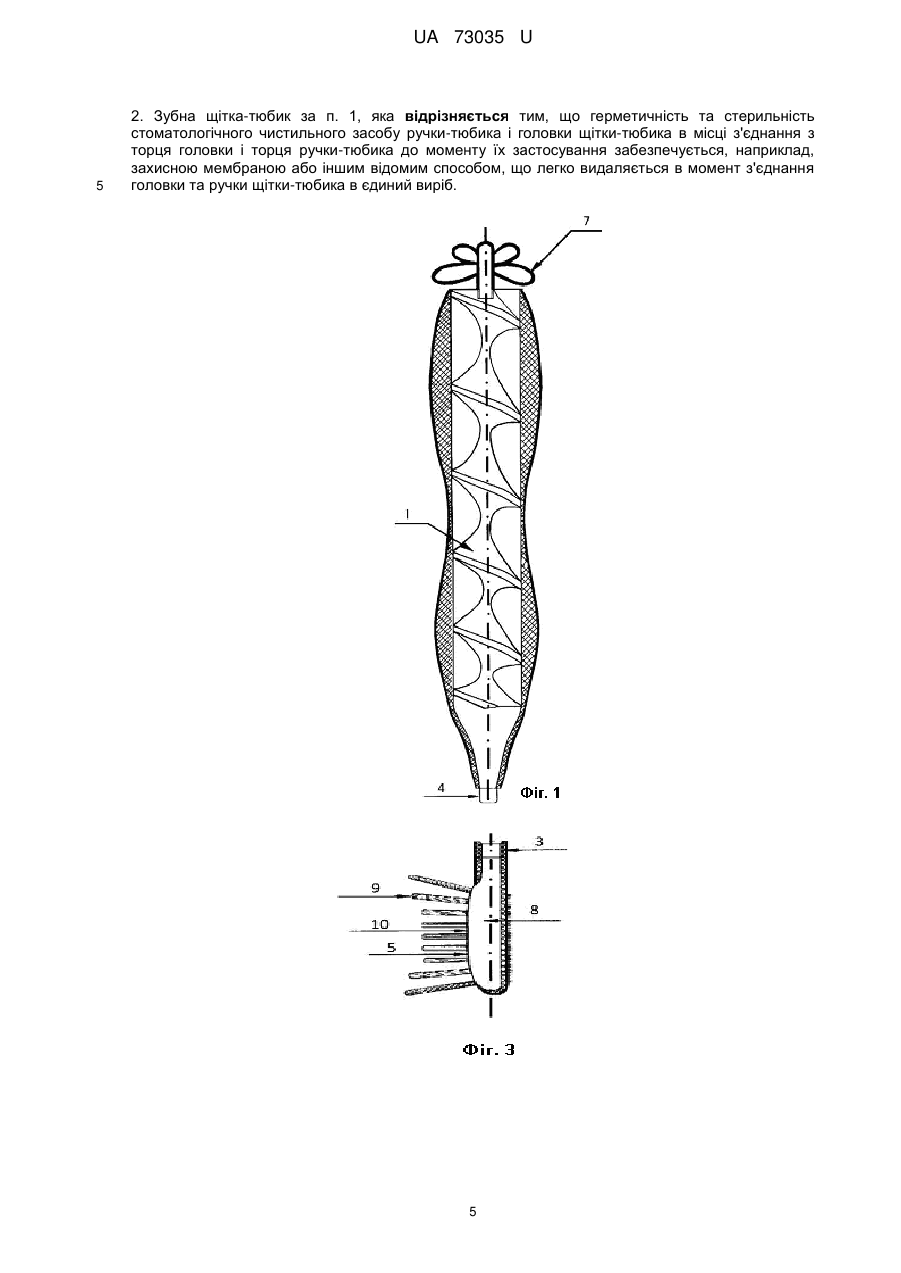

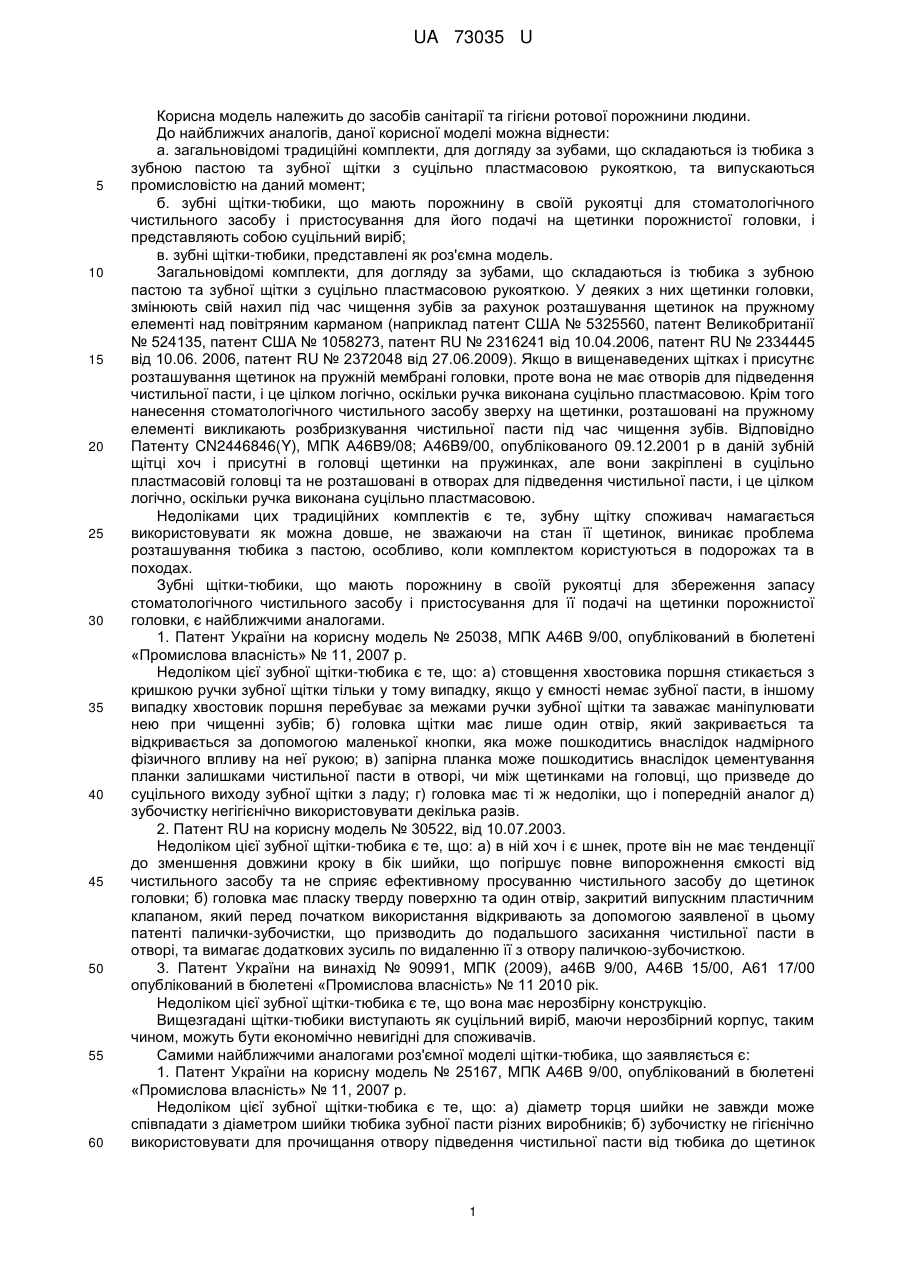

Реферат: Зубна щітка-тюбик містить чистильну порожнисту головку, пружину випуклу мембрану з отворами, корпус головки, щетинки різної довжини, пружинки, порожнисту шийку, щітку для язика, ємність, дозуючий пристрій у вигляді шнека. Порожниста ручка-тюбик з дозатором приєднана до порожнистої головки щітки-тюбика шийки зубної щітки-тюбика. UA 73035 U (54) ЗУБНА ЩІТКА-ТЮБИК (РОЗ'ЄМНА МОДЕЛЬ) UA 73035 U UA 73035 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів санітарії та гігієни ротової порожнини людини. До найближчих аналогів, даної корисної моделі можна віднести: а. загальновідомі традиційні комплекти, для догляду за зубами, що складаються із тюбика з зубною пастою та зубної щітки з суцільно пластмасовою рукояткою, та випускаються промисловістю на даний момент; б. зубні щітки-тюбики, що мають порожнину в своїй рукоятці для стоматологічного чистильного засобу і пристосування для його подачі на щетинки порожнистої головки, і представляють собою суцільний виріб; в. зубні щітки-тюбики, представлені як роз'ємна модель. Загальновідомі комплекти, для догляду за зубами, що складаються із тюбика з зубною пастою та зубної щітки з суцільно пластмасовою рукояткою. У деяких з них щетинки головки, змінюють свій нахил під час чищення зубів за рахунок розташування щетинок на пружному елементі над повітряним карманом (наприклад патент США № 5325560, патент Великобританії № 524135, патент США № 1058273, патент RU № 2316241 від 10.04.2006, патент RU № 2334445 від 10.06. 2006, патент RU № 2372048 від 27.06.2009). Якщо в вищенаведених щітках і присутнє розташування щетинок на пружній мембрані головки, проте вона не має отворів для підведення чистильної пасти, і це цілком логічно, оскільки ручка виконана суцільно пластмасовою. Крім того нанесення стоматологічного чистильного засобу зверху на щетинки, розташовані на пружному елементі викликають розбризкування чистильної пасти під час чищення зубів. Відповідно Патенту CN2446846(Y), МПК А46В9/08; А46В9/00, опублікованого 09.12.2001 р в даній зубній щітці хоч і присутні в головці щетинки на пружинках, але вони закріплені в суцільно пластмасовій головці та не розташовані в отворах для підведення чистильної пасти, і це цілком логічно, оскільки ручка виконана суцільно пластмасовою. Недоліками цих традиційних комплектів є те, зубну щітку споживач намагається використовувати як можна довше, не зважаючи на стан її щетинок, виникає проблема розташування тюбика з пастою, особливо, коли комплектом користуються в подорожах та в походах. Зубні щітки-тюбики, що мають порожнину в своїй рукоятці для збереження запасу стоматологічного чистильного засобу і пристосування для її подачі на щетинки порожнистої головки, є найближчими аналогами. 1. Патент України на корисну модель № 25038, МПК А46В 9/00, опублікований в бюлетені «Промислова власність» № 11, 2007 р. Недоліком цієї зубної щітки-тюбика є те, що: а) стовщення хвостовика поршня стикається з кришкою ручки зубної щітки тільки у тому випадку, якщо у ємності немає зубної пасти, в іншому випадку хвостовик поршня перебуває за межами ручки зубної щітки та заважає маніпулювати нею при чищенні зубів; б) головка щітки має лише один отвір, який закривається та відкривається за допомогою маленької кнопки, яка може пошкодитись внаслідок надмірного фізичного впливу на неї рукою; в) запірна планка може пошкодитись внаслідок цементування планки залишками чистильної пасти в отворі, чи між щетинками на головці, що призведе до суцільного виходу зубної щітки з ладу; г) головка має ті ж недоліки, що і попередній аналог д) зубочистку негігієнічно використовувати декілька разів. 2. Патент RU на корисну модель № 30522, від 10.07.2003. Недоліком цієї зубної щітки-тюбика є те, що: а) в ній хоч і є шнек, проте він не має тенденції до зменшення довжини кроку в бік шийки, що погіршує повне випорожнення ємкості від чистильного засобу та не сприяє ефективному просуванню чистильного засобу до щетинок головки; б) головка має пласку тверду поверхню та один отвір, закритий випускним пластичним клапаном, який перед початком використання відкривають за допомогою заявленої в цьому патенті палички-зубочистки, що призводить до подальшого засихання чистильної пасти в отворі, та вимагає додаткових зусиль по видаленню її з отвору паличкою-зубочисткою. 3. Патент України на винахід № 90991, МПК (2009), а46В 9/00, А46В 15/00, А61 17/00 опублікований в бюлетені «Промислова власність» № 11 2010 рік. Недоліком цієї зубної щітки-тюбика є те, що вона має нерозбірну конструкцію. Вищезгадані щітки-тюбики виступають як суцільний виріб, маючи нерозбірний корпус, таким чином, можуть бути економічно невигідні для споживачів. Самими найближчими аналогами роз'ємної моделі щітки-тюбика, що заявляється є: 1. Патент України на корисну модель № 25167, МПК А46В 9/00, опублікований в бюлетені «Промислова власність» № 11, 2007 р. Недоліком цієї зубної щітки-тюбика є те, що: а) діаметр торця шийки не завжди може співпадати з діаметром шийки тюбика зубної пасти різних виробників; б) зубочистку не гігієнічно використовувати для прочищання отвору підведення чистильної пасти від тюбика до щетинок 1 UA 73035 U 5 10 15 20 25 30 35 40 45 50 55 60 головки, а також нею ж вилучати залишки їжі між зубовим простором; в) негігієнічно використовувати зубочистку багато разів, бо вона за гігієнічними загальноприйнятими вимогами належить до предметів одноразового використання; г) головка має пласку тверду поверхню до якої прикріплені пучки щетинок, які при тривалому багаторазовому використанні втрачають форму; д) в отворі або, що особливо не зручно, в декількох отворах для підведення чистильної пасти до щетинок головки засохлу чистильну пасту необхідно прочищати зубочисткою, заявленою в цьому патенті, що вимагає затрат часу на цю процедуру та роздратовує споживачів. 2. Патент РФ на винахід № 2116042, С1 МПК А46В 11/00, опублікований в бюлетені 27.07.1998 р, патент GB № 2325400 від 25.11.1998 р. Недоліком цих зубних щіток-тюбиків є те, що: а) вони мають відносно складну конструкцію та внаслідок цього економічно невигідні, порівняно з затратами на її виготовлення; б) головка хоч і може мати декілька отворів, проте має пласку тверду поверхню до якої прикріплені пучки щетинок, які при тривалому багаторазовому використанні втрачають форму, в) як і попередній аналог головка має пласку тверду поверхню до якої прикріплені пучки щетинок а жорстке приєднання щетинок головки до пласкої твердої поверхні головки травмує зубоясенний карман, г) з-під щетинок голівок традиційної форми проблематично видалить рештки стоматологічного чистильного засобу та дрібних залишків їжі. Таким чином, підсумовуючи аналіз рівня техніки, серед запропонованих аналогів роз'ємних моделей щіток-тюбиків немає достатньо ефективної, економічно вигідної, зручної та надійної у використанні зубної щітки-тюбика, бо: а) не вирішена проблема засихання пасти в отворах порожнистої головки, б) жорстке приєднання щетинок головки до пласкої твердої поверхні головки травмує зубоясенний карман, в) негігієнічно використовувати зубочистку, заявлену в вищезгаданих патентах багато разів, бо вона за гігієнічними загальноприйнятими вимогами належить до предметів одноразового використання, г) тим паче не припустимо використання її для видалення решток їжі з зубів і видалення засохлої пасти з отвору для її підведення, д) з-під щетинок головок традиційної форми проблематично промити під напором води рештки стоматологічного чистильного засобу та дрібних залишків їжі, без застосування зайвих зусиль. Задача полягає в створенні роз'ємної моделі зубної щітки-тюбика, яка могла б подолати вищезгадані недоліки найближчих аналогів, а саме мала нескладну, зручну у використанні, економічну, естетично привабливу роз'ємну модель щітки-тюбика з: - можливістю об'єднання в один виріб та при потребі роз'єднання повинно досягатись зручним та зрозумілим для споживача шляхом за допомогою, наприклад, різьбового з'єднання порожнистих головок з масажним ефектом, щетинки яких здатні змінювати свій нахил під час чищення зубів, відповідно до індивідуальної площини зубів споживача, з порожнистими ручками-тюбиками з дозаторами у різних комбінаціях-варіантах; - створенні порожнистої головки (в подальшому іменовану головка щітки-тюбика), конструкція якої сприяла б вирішенню проблеми засихання стоматологічного чистильного засобу в отворах для його підведення,без застосування додаткових засобів, Роз'ємна модель щітки-тюбика повинна відповідати сучасним вимогам гігієнічної стоматологічної медицини та мікробіологічним вимогам, а саме: - головка щітки-тюбика повинна ефективно промиватися під напором води, без застосування зайвих зусиль від залишків їжі та пасти; - частини роз'ємної моделі щітки-тюбика повинні бути взаємозамінними відповідно до використання їх ресурсу, а торці з різьбовим з'єднанням до моменту їх об'єднання в один виріб герметично закриті, наприклад, мембраною. Поставлена технічна задача даної корисної моделі вирішується тим, що зубна щітка-тюбик, що має чистильну порожнисту головку, утворену твердою основою головки щітки-тюбика та пружною випуклою мембраною, краї якої герметично з'єднані по периметру порожнини з твердою основою корпусу головки, з паралельно розташованими по центру мембрани рядами отворів для одночасного підведення стоматологічного чистильного засобу,та щетинок принаймні трьох видів, що мають різну довжину та прикріплені або жорстко до мембрани, або ж центральні щетинки, що знаходяться в отворах мембрани для підведення стоматологічного чистильного засобу з'єднані нижнім кінцем волокон за допомогою пружинок з твердою основою корпусу головки щітки-тюбика, порожнисту шийку, щітку для язика, порожнисту ручку-тюбик з ємністю для стоматологічного чистильного засобу та дозуючий пристрій, у вигляді наприклад 2 UA 73035 U 5 10 15 20 25 30 35 40 45 50 55 60 конічного або циліндричного шнека, виконаний з можливістю створення надлишкового тиску на чистильний засіб, відповідно до корисної моделі, порожниста ручка-тюбик з дозатором приєднана до порожнистої головки щітки-тюбика з торця шийки зубної щітки-тюбика, наприклад різьбовим з'єднанням, або будь яким іншим відомим способом, а герметичність та стерильність стоматологічного чистильного засобу ручки-тюбика, і головки щітки-тюбика в місці з'єднання з торця головки і торця ручки-тюбика до моменту їх застосування забезпечується, наприклад, захисною мембраною, або іншим відомим способом, що легко видаляється в момент з'єднання головки та ручки щітки-тюбика в єдиний виріб. Суть технічного рішення корисної моделі зубної щітки-тюбика представлена на фігурах креслень. На Фіг. 1 зображений перший варіант роз'ємної ручки-тюбика з циліндричним шнековим дозатором та різьбовим з'єднанням. На Фіг. 2 зображений другий варіант роз'ємної ручки-тюбика з конічним шнековим дозатором та різьбовим з'єднанням. На Фіг. 3 зображений перший варіант роз'ємної порожнистої головки щітки-тюбика з різьбовим з'єднанням. На Фіг. 4 зображений другий варіант роз'ємної порожнистої головки щітки-тюбика з різьбовим з'єднанням. Запропонована роз'ємна модель зубної щітки-тюбика має чистильну порожнисту головку (8), утворену твердою основою головки щітки-тюбика та пружною випуклою мембраною (5), краї якої герметично з'єднані по периметру порожнини з твердою основою корпусу головки, з паралельно розташованими по центру мембрани рядами отворів (10) для одночасного підведення стоматологічного чистильного засобу, та щетинок (9) принаймні трьох видів, що мають різну довжину та прикріплені або жорстко до мембрани (Фіг. 3), або ж центральні щетинки, що знаходяться в отворах мембрани для підведення стоматологічного чистильного засобу з'єднані нижнім кінцем волокон за допомогою пружинок (6) з твердою основою корпусу головки щітки-тюбика (Фіг. 4), приєднані до порожнистої ручки-тюбика з дозатором з торця різьбовим з'єднанням (3), або ж будь-яким іншим відомим способом. Порожниста ручка-тюбик з ємністю для стоматологічного чистильного засобу та дозуючий пристрій у вигляді циліндричного шнека (1), або конічного шнека (2), виконаний з можливістю створення надлишкового тиску на чистильний засіб приєднаний до порожнистої головки щіткитюбика з торця шийки зубної щітки-тюбика, наприклад, різьбовим з'єднанням (4) або будь яким іншим відомим способом. Герметичність та стерильність стоматологічного чистильного засобу ручки-тюбика і головки щітки-тюбика в місці з'єднання з торця головки і торця ручки-тюбика до моменту їх застосування забезпечується, наприклад, захисною мембраною або іншим відомим способом, що легко видаляється в момент з'єднання головки та ручки щітки-тюбика в єдиний виріб. Принцип дії цієї роз'ємної моделі зубної щітки-тюбика такий. Знявши, наприклад, захисну мембрану з торця головки і торця ручки-тюбика їх з'єднують за допомогою, наприклад, різьбового з'єднання в один виріб. При повороті «метелика» 7, наприклад, за годинниковою стрілкою приводиться в рух дозуючий пристрій, наприклад, циліндричний (1) або конічний (2) шнек. Таким чином, створюється підвищений тиск стоматологічного чистильного засобу в ручцітюбику, що дозволяє йому просуватися по порожнистій шийці щітки-тюбика до щетинок головки щітки-тюбика. Одночасно під час чищення зубів, при надавлюванні щетинок на зуби пружна мембрана 5 прогинається, внаслідок чого самозмінюється нахил щетинок, що прикріплені до мембрани, що покращує чистку зубів, одночасно в отвори мембрани 10, що знаходиться між щетинками, подається стоматологічний чистильний засіб, завдяки підвищеному тиску в головці, або ж під час чищення зубів при надавлюванні щетинок на зуби втискаючись всередину головки, під щетинки на пружинках 6 надходить стоматологічний чистильний засіб, завдяки підвищеному тиску в головці, при цьому пружна мембрана мало викривляється. Мембрана викривляється при натискуванні на зуби щетинок, які закріплені до мембрани жорстко, внаслідок чого змінюється їх нахил, що сприяє досягненню максимального терапевтичного ефекту чистки зубів і економного використання стоматологічного чистильного засобу. Після використання зубної щітки-тюбика, головку промивають під напором води не застосовуючи додаткових зусиль. При цьому вода з залишками їжі та пасти легко стікає з випуклої мембрани. Зберігають щітку-тюбик в нерозібраному вигляді, до того часу, коли буде необхідна заміна головки, або ручки-тюбика, що використали свій ресурс. Суттєва відмінність запропонованого технічного рішення, у порівнянні з раніш відомими прототипами зубних щіток-тюбиків, полягає в тому, що у запропонованій роз'ємній моделі щітки 3 UA 73035 U 5 10 15 20 25 30 35 40 45 тюбика вирішена проблема засихання зубної пасти в отворах для підведення зубної пасти, оскільки в запропонованих конструкціях головок щіток-тюбиків під час чищення зубів забезпечений підвищений тиск стоматологічного чистильного засобу, з однієї сторони внаслідок просування дозуючих пристроїв в ручках-тюбиках, з другої сторони - втискуванням пружної мембрани в порожнину головки під час чищення зубів. Таким чином, не відбувається засихання стоматологічного чистильного засобу в отворах, тому що до закінчення процедури чищення зубів, зубна паста в головці вже відсутня (використана). Частини роз'ємної моделі щітки-тюбика взаємозамінні відповідно до використання їх ресурсу. Їх з'єднання в один виріб, та при потребі роз'єднання досягається зручним та зрозумілим для споживача шляхом. Дозування стоматологічного чистильного засобу відбувається строго дозовано і економно, дозаторами у вигляді, наприклад, конічного або конусного шнека. Суттєвою відмінністю є та, що з випуклої мембрани головок щітки-тюбика легко стікає вода при промиванні щітки після використання від залишків пасти та їжі, без застосування додаткових зусиль, а таким чином ця роз'ємна модель щітки-тюбика відповідає сучасним вимогам гігієнічної стоматологічної медицини та мікробіологічним вимогам. А також суттєва відмінність, у порівнянні з раніш відомими прототипами зубних щіток, полягає в тому, що вищезгадані порожнисті головки, об'єднані з вищезгаданими порожнистими ручками-тюбиками, у різних комбінаціях утворюють таким чином різні варіанти щітки-тюбика, що дає можливість вибору для споживача. Жодна конструкція з відомих на даний момент роз'ємних зубних щіток-тюбиків не може мати відмічених властивостей, оскільки має конструктивно недосконалі головки щіток-тюбиків, що призводить до засихання стоматологічного чистильного засобу у отворах для його підведення, а таким чином потребує використання додаткових засобів (зубочисток), а таким чином не відповідає гігієнічним і мікробіологічним вимогам. До технічних переваг запропонованої корисної моделі, у порівнянні з прототипами роз'ємних зубних щіток-тюбиків, можна віднести: - можливість об'єднання за допомогою, наприклад, різьбового з'єднання порожнистих головок з масажним ефектом, щетинки яких здатні змінювати свій нахил під час чищення зубів, відповідно до індивідуальної площини зубів споживача, з порожнистими ручками-тюбиками з дозаторами у вигляді, наприклад, конічного або конусного шнека у різних комбінаціях варіантах; - з випуклої мембрани головок щітки-тюбика легко стікає вода при промиванні щітки після використання від залишків пасти та їжі, без застосування додаткових зусиль, а таким чином роз'ємна модель щітки-тюбика відповідає сучасним вимогам гігієнічної стоматологічної медицини та мікробіологічним вимогам. - вдосконалення конструкції порожнистих головок щіток-тюбиків, шляхом вирішення проблеми засихання стоматологічного чистильного засобу в отворах для його підведення, без застосування додаткових засобів; - можливість заміни тієї частини зубної щітки-тюбика (головки або ручки-тюбика), яка вичерпала свій ресурс; - підвищення ефективності, економності, зручності надійності і простоти у використанні споживачами та виготовленні виробниками. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Зубна щітка-тюбик, що має чистильну порожнисту головку, утворену твердою основою головки щітки-тюбика та пружною випуклою мембраною, краї якої герметично з'єднані по периметру порожнини з твердою основою корпусу головки, з паралельно розташованими по центру мембрани рядами отворів для одночасного підведення стоматологічного чистильного засобу, та щетинок принаймні трьох видів, що мають різну довжину та прикріплені або жорстко до мембрани, або ж центральні щетинки знаходяться в отворах мембрани для підведення стоматологічного чистильного засобу та з'єднані нижнім кінцем волокон за допомогою пружинок з твердою основою корпусу головки щітки-тюбика, порожнисту шийку, щітку для язика, порожнисту ручку з ємністю для стоматологічного чистильного засобу та дозуючий пристрій, у вигляді конічного або циліндричного шнека, яка відрізняється тим, що порожниста ручка-тюбик з дозатором приєднана до порожнистої головки щітки-тюбика шийки зубної щітки-тюбика, наприклад різьбовим з'єднанням, або будь-яким іншим відомим способом. 4 UA 73035 U 5 2. Зубна щітка-тюбик за п. 1, яка відрізняється тим, що герметичність та стерильність стоматологічного чистильного засобу ручки-тюбика і головки щітки-тюбика в місці з'єднання з торця головки і торця ручки-тюбика до моменту їх застосування забезпечується, наприклад, захисною мембраною або іншим відомим способом, що легко видаляється в момент з'єднання головки та ручки щітки-тюбика в єдиний виріб. 5 UA 73035 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
