Канал вимірювання кутових швидкостей літальних апаратів з розширеними можливостями для лвс полігонного випробувального комплексу

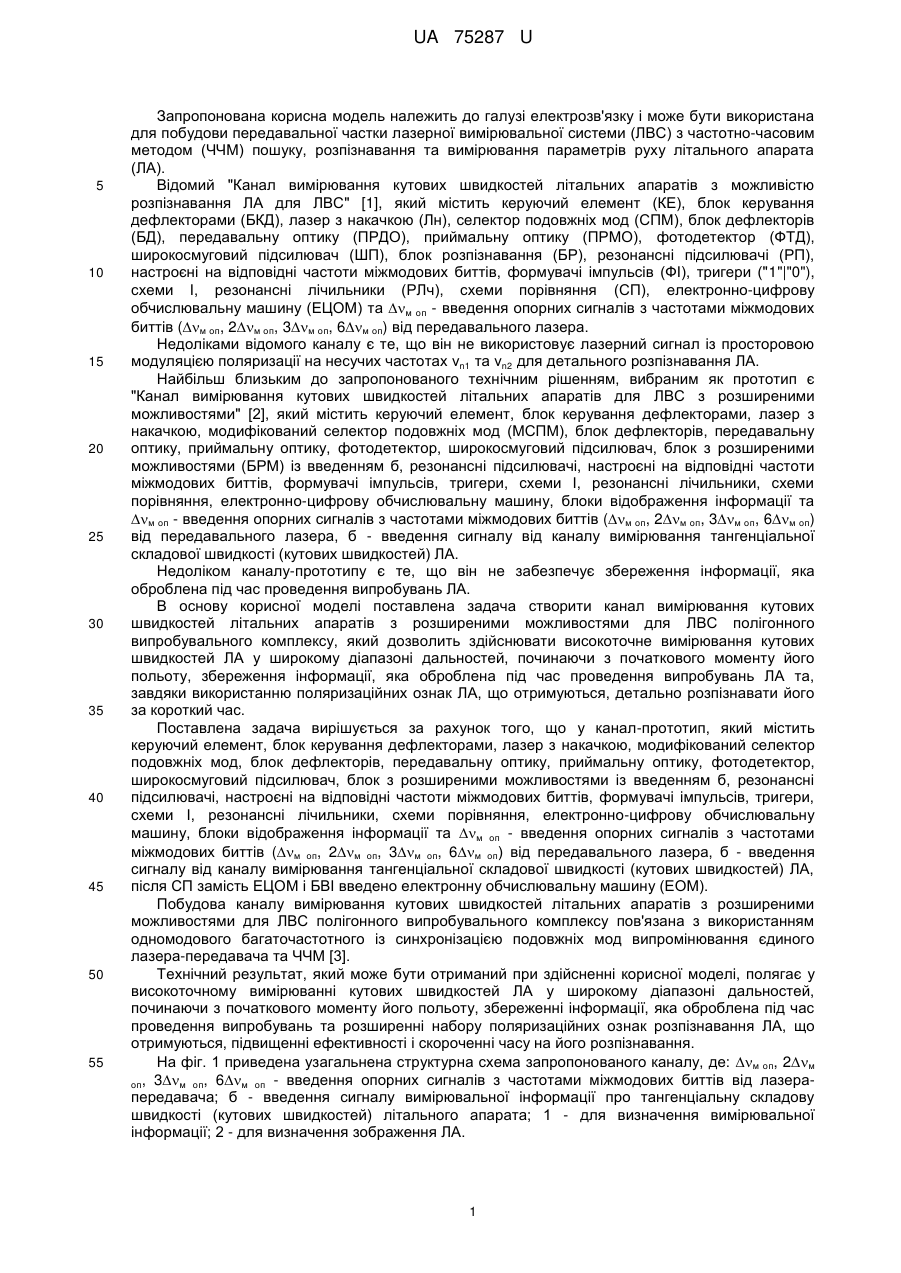

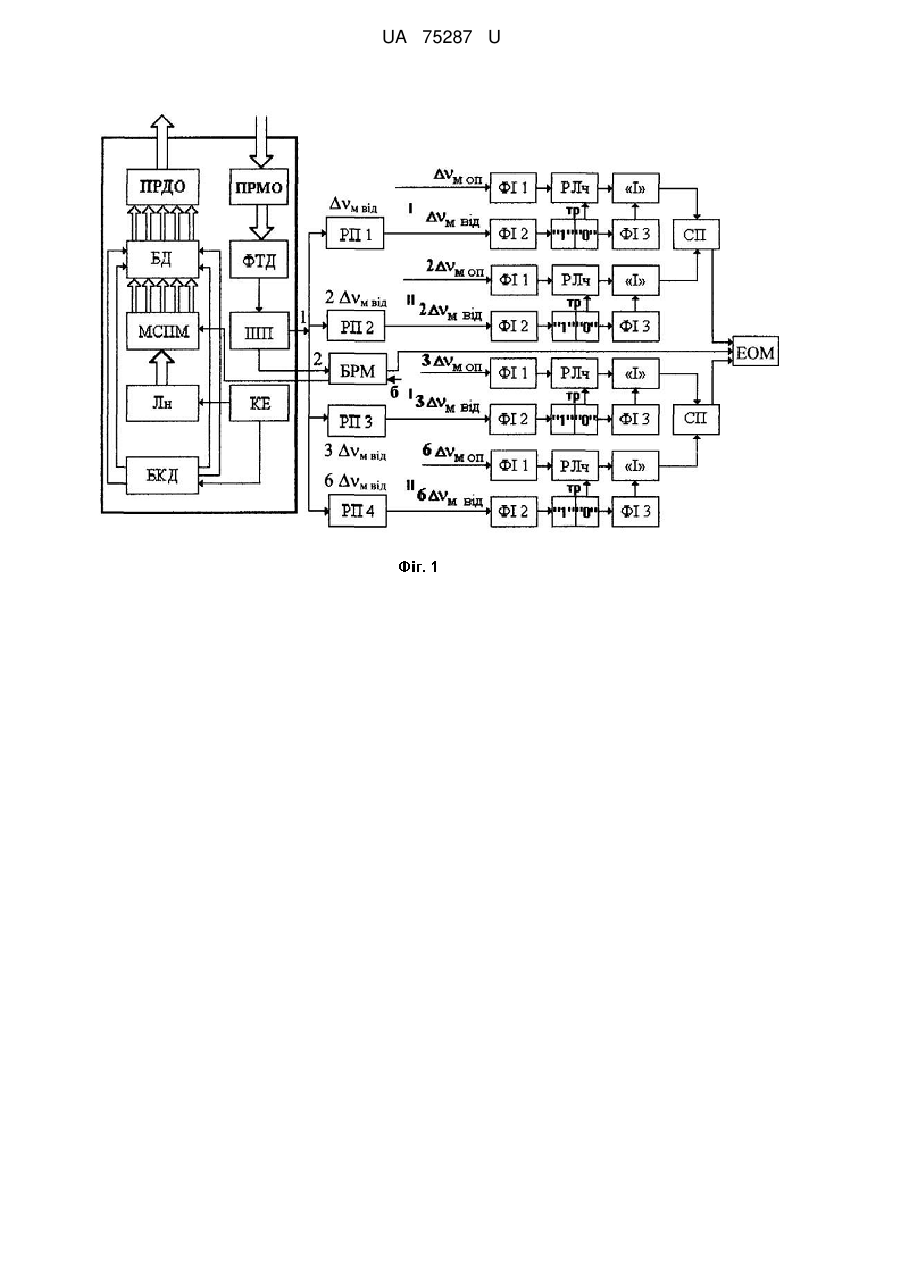

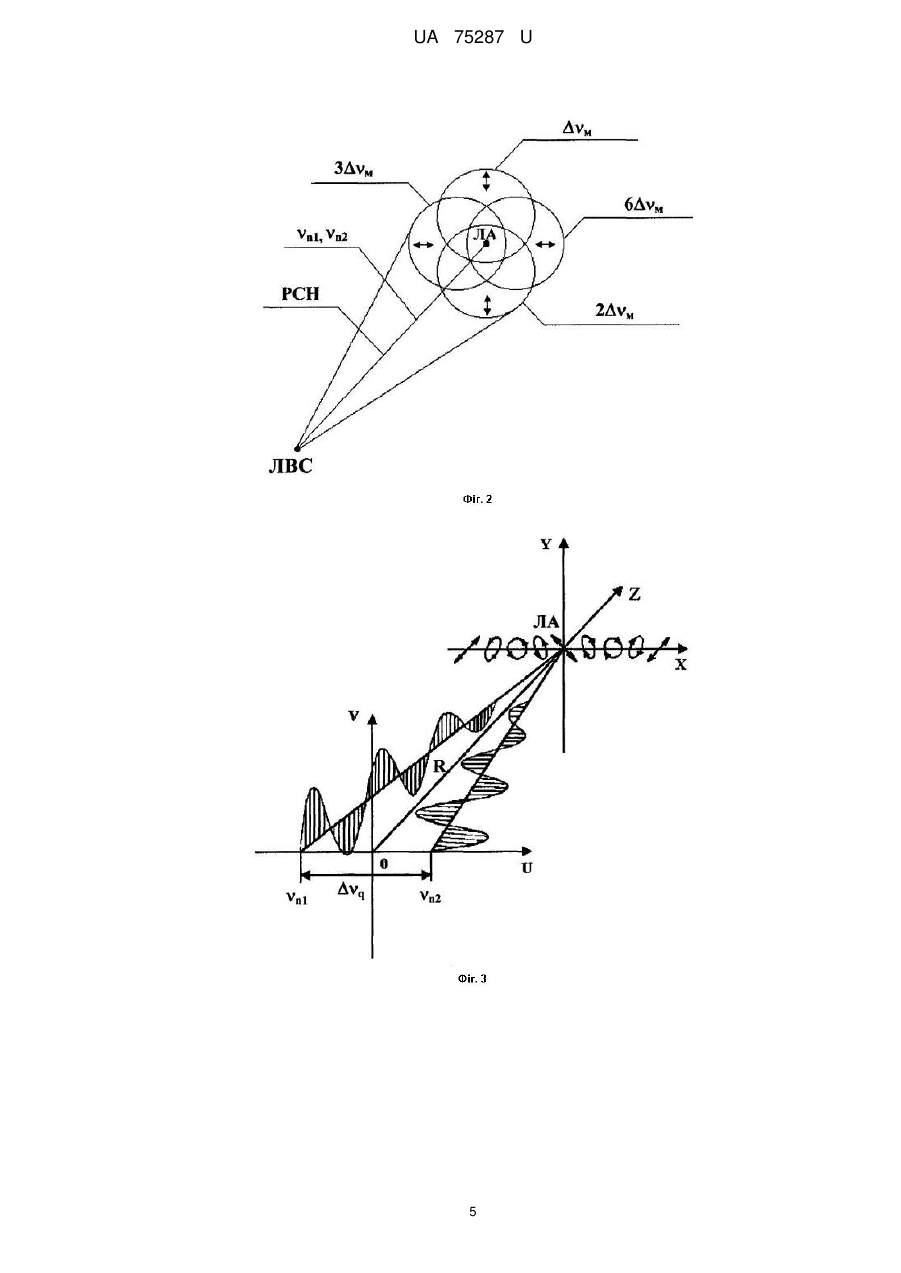

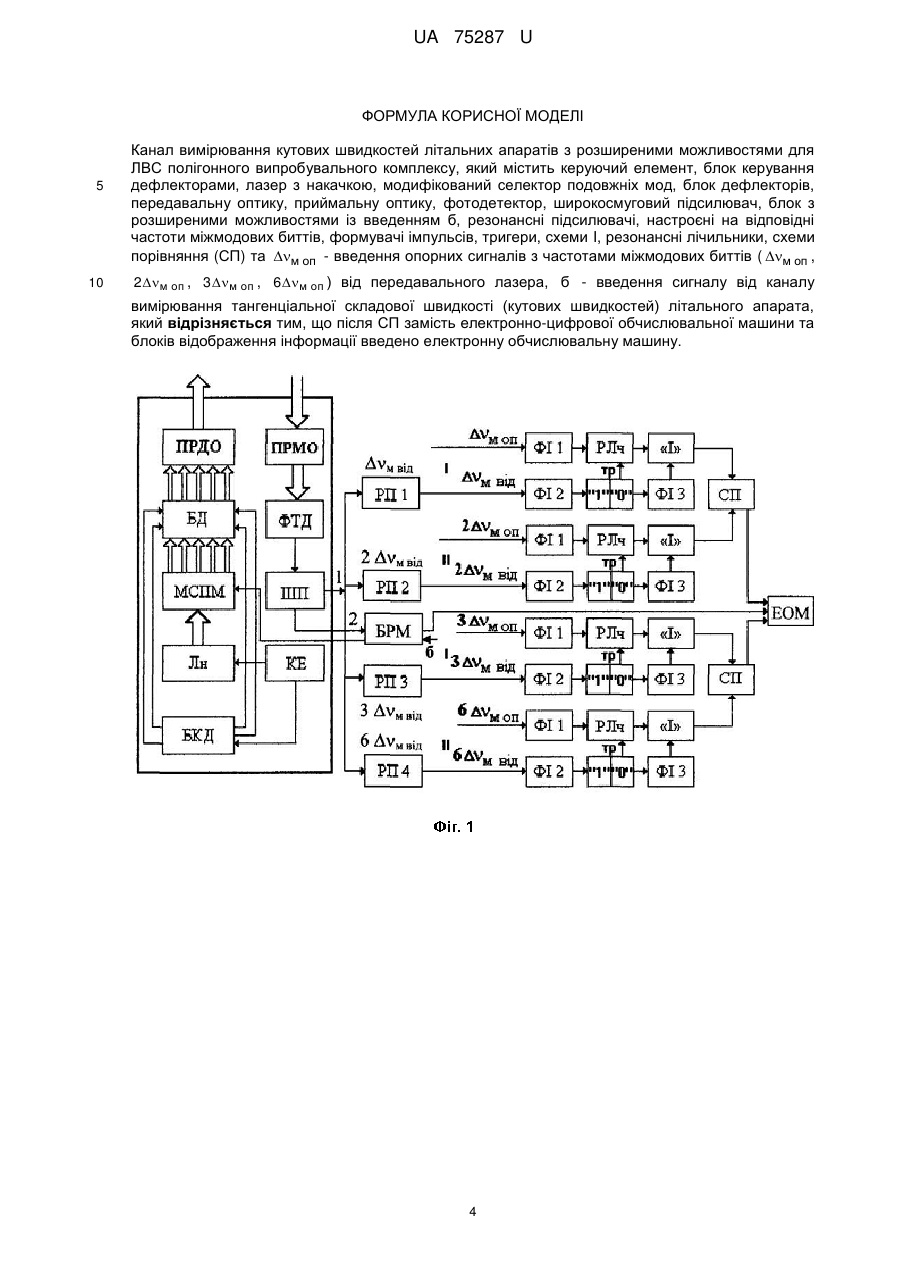

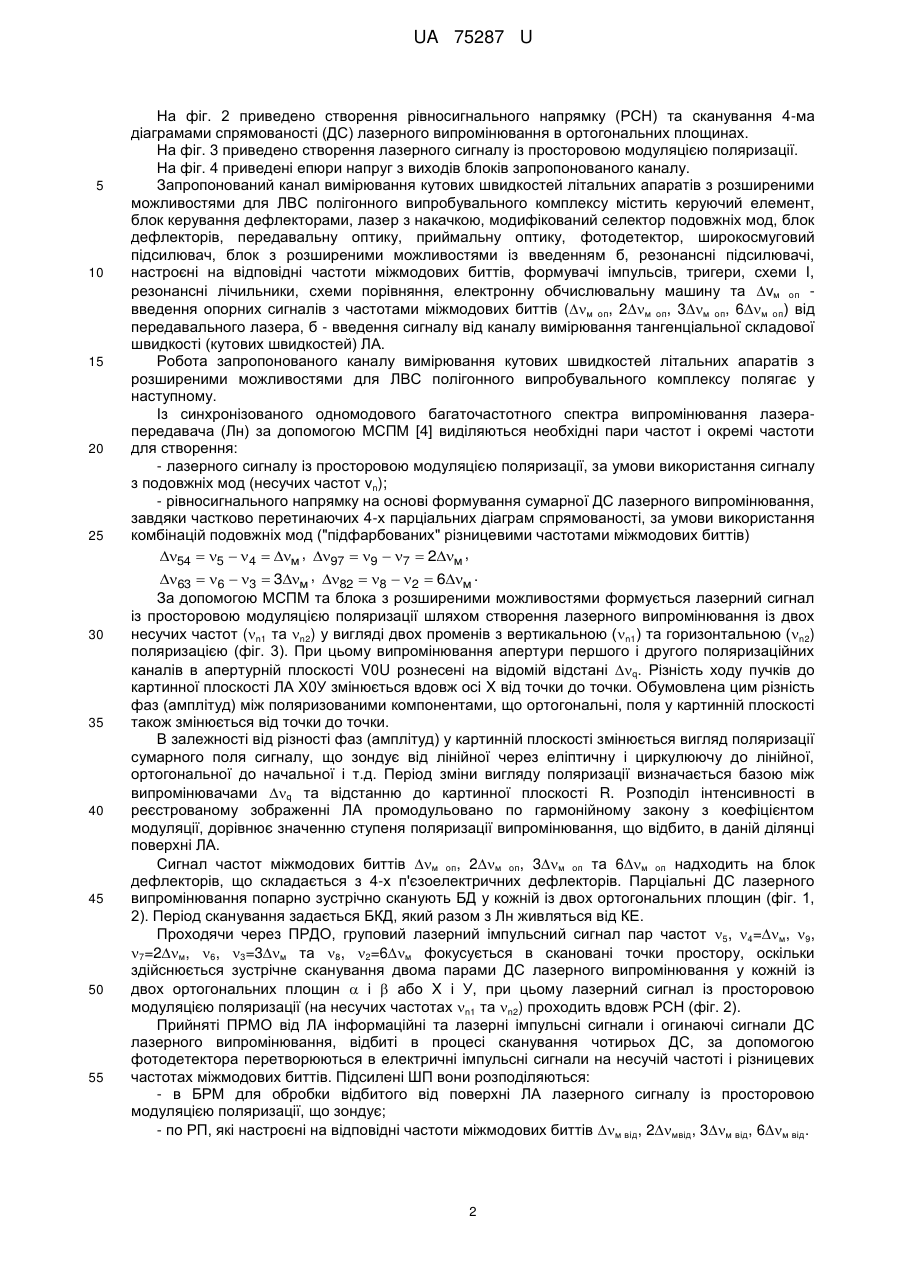

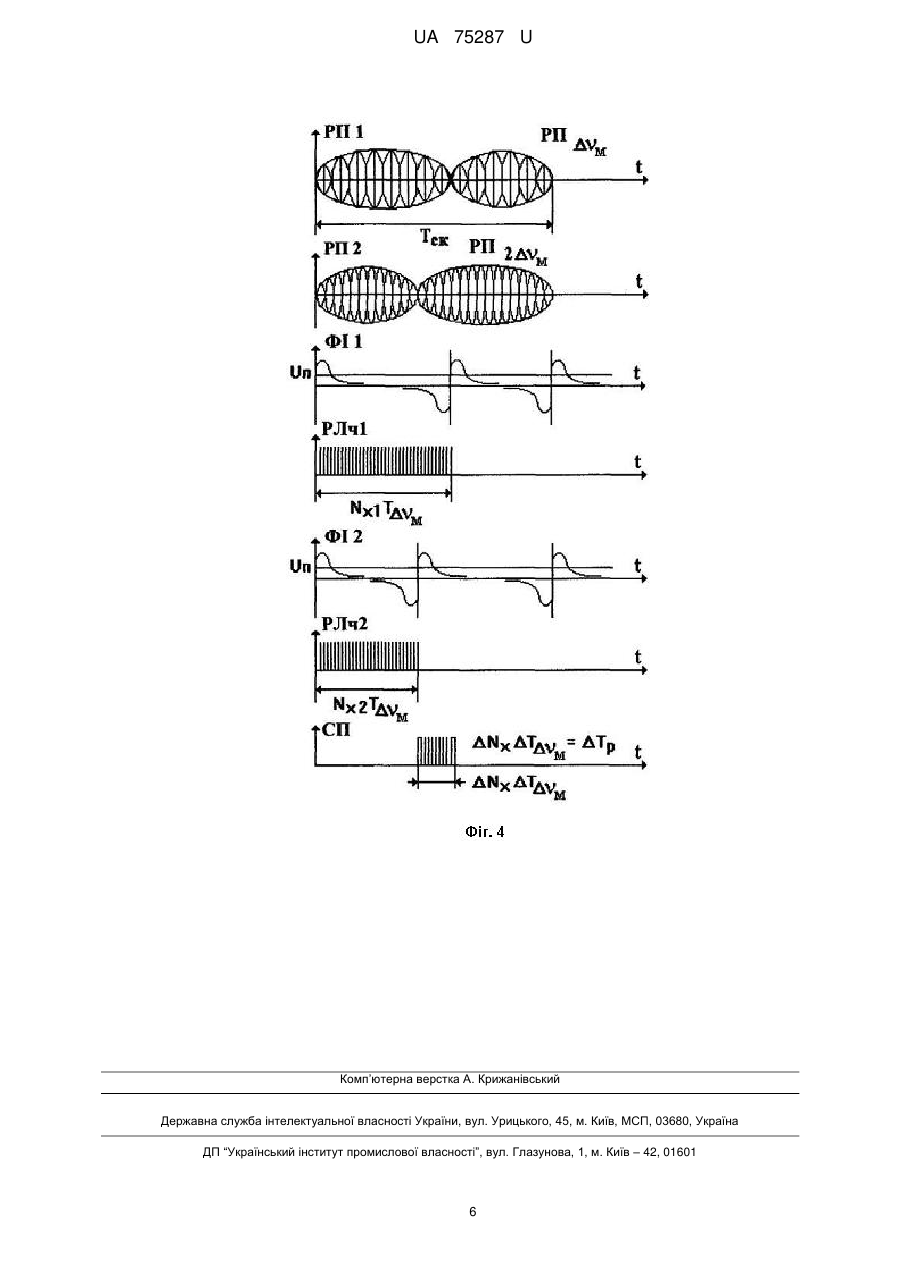

Реферат: Канал вимірювання кутових швидкостей літальних апаратів з розширеними можливостями для ЛВС полігонного випробувального комплексу містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, блок з розширеними можливостями із введенням б, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери, схеми I, резонансні лічильники, схеми порівняння (СП) та м оп - введення опорних сигналів з частотами міжмодових биттів ( м оп , 2м оп , 3м оп , 6м оп ) від передавального лазера, б - введення сигналу від каналу вимірювання тангенціальної складової швидкості (кутових швидкостей) літального апарата. Після СП замість електронно-цифрової обчислювальної машини та блоків відображення інформації введено електронну обчислювальну машину. UA 75287 U (12) UA 75287 U UA 75287 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частки лазерної вимірювальної системи (ЛВС) з частотно-часовим методом (ЧЧМ) пошуку, розпізнавання та вимірювання параметрів руху літального апарата (ЛА). Відомий "Канал вимірювання кутових швидкостей літальних апаратів з можливістю розпізнавання ЛА для ЛВС" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод (СПМ), блок дефлекторів (БД), передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ШП), блок розпізнавання (БР), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ), тригери ("1"|"0"), схеми І, резонансні лічильники (РЛч), схеми порівняння (СП), електронно-цифрову обчислювальну машину (ЕЦОМ) та м оп - введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп, 3м оп, 6м оп) від передавального лазера. Недоліками відомого каналу є те, що він не використовує лазерний сигнал із просторовою модуляцією поляризації на несучих частотах νn1 та νn2 для детального розпізнавання ЛА. Найбільш близьким до запропонованого технічним рішенням, вибраним як прототип є "Канал вимірювання кутових швидкостей літальних апаратів для ЛВС з розширеними можливостями" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод (МСПМ), блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, блок з розширеними можливостями (БРМ) із введенням б, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери, схеми І, резонансні лічильники, схеми порівняння, електронно-цифрову обчислювальну машину, блоки відображення інформації та м оп - введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп, 3м оп, 6м оп) від передавального лазера, б - введення сигналу від каналу вимірювання тангенціальної складової швидкості (кутових швидкостей) ЛА. Недоліком каналу-прототипу є те, що він не забезпечує збереження інформації, яка оброблена під час проведення випробувань ЛА. В основу корисної моделі поставлена задача створити канал вимірювання кутових швидкостей літальних апаратів з розширеними можливостями для ЛВС полігонного випробувального комплексу, який дозволить здійснювати високоточне вимірювання кутових швидкостей ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, збереження інформації, яка оброблена під час проведення випробувань ЛА та, завдяки використанню поляризаційних ознак ЛА, що отримуються, детально розпізнавати його за короткий час. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, блок з розширеними можливостями із введенням б, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери, схеми І, резонансні лічильники, схеми порівняння, електронно-цифрову обчислювальну машину, блоки відображення інформації та м оп - введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп, 3м оп, 6м оп) від передавального лазера, б - введення сигналу від каналу вимірювання тангенціальної складової швидкості (кутових швидкостей) ЛА, після СП замість ЕЦОМ і БВІ введено електронну обчислювальну машину (ЕОМ). Побудова каналу вимірювання кутових швидкостей літальних апаратів з розширеними можливостями для ЛВС полігонного випробувального комплексу пов'язана з використанням одномодового багаточастотного із синхронізацією подовжніх мод випромінювання єдиного лазера-передавача та ЧЧМ [3]. Технічний результат, який може бути отриманий при здійсненні корисної моделі, полягає у високоточному вимірюванні кутових швидкостей ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, збереженні інформації, яка оброблена під час проведення випробувань та розширенні набору поляризаційних ознак розпізнавання ЛА, що отримуються, підвищенні ефективності і скороченні часу на його розпізнавання. На фіг. 1 приведена узагальнена структурна схема запропонованого каналу, де: м оп, 2м оп, 3м оп, 6м оп - введення опорних сигналів з частотами міжмодових биттів від лазерапередавача; б - введення сигналу вимірювальної інформації про тангенціальну складову швидкості (кутових швидкостей) літального апарата; 1 - для визначення вимірювальної інформації; 2 - для визначення зображення ЛА. 1 UA 75287 U 5 10 15 20 25 30 35 40 45 50 55 На фіг. 2 приведено створення рівносигнального напрямку (РСН) та сканування 4-ма діаграмами спрямованості (ДС) лазерного випромінювання в ортогональних площинах. На фіг. 3 приведено створення лазерного сигналу із просторовою модуляцією поляризації. На фіг. 4 приведені епюри напруг з виходів блоків запропонованого каналу. Запропонований канал вимірювання кутових швидкостей літальних апаратів з розширеними можливостями для ЛВС полігонного випробувального комплексу містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, блок з розширеними можливостями із введенням б, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери, схеми І, резонансні лічильники, схеми порівняння, електронну обчислювальну машину та νм оп введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп, 3м оп, 6м оп) від передавального лазера, б - введення сигналу від каналу вимірювання тангенціальної складової швидкості (кутових швидкостей) ЛА. Робота запропонованого каналу вимірювання кутових швидкостей літальних апаратів з розширеними можливостями для ЛВС полігонного випробувального комплексу полягає у наступному. Із синхронізованого одномодового багаточастотного спектра випромінювання лазерапередавача (Лн) за допомогою МСПМ [4] виділяються необхідні пари частот і окремі частоти для створення: - лазерного сигналу із просторовою модуляцією поляризації, за умови використання сигналу з подовжніх мод (несучих частот νn); - рівносигнального напрямку на основі формування сумарної ДС лазерного випромінювання, завдяки частково перетинаючих 4-х парціальних діаграм спрямованості, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) 54  5  4  м , 97  9  7  2м , 63  6  3  3м , 82  8  2  6м . За допомогою МСПМ та блока з розширеними можливостями формується лазерний сигнал із просторовою модуляцією поляризації шляхом створення лазерного випромінювання із двох несучих частот (n1 та n2) у вигляді двох променів з вертикальною (n1) та горизонтальною (n2) поляризацією (фіг. 3). При цьому випромінювання апертури першого і другого поляризаційних каналів в апертурній плоскості V0U рознесені на відомій відстані q. Різність ходу пучків до картинної плоскості ЛА Х0У змінюється вдовж осі X від точки до точки. Обумовлена цим різність фаз (амплітуд) між поляризованими компонентами, що ортогональні, поля у картинній плоскості також змінюється від точки до точки. В залежності від різності фаз (амплітуд) у картинній плоскості змінюється вигляд поляризації сумарного поля сигналу, що зондує від лінійної через еліптичну і циркулюючу до лінійної, ортогональної до начальної і т.д. Період зміни вигляду поляризації визначається базою між випромінювачами q та відстанню до картинної плоскості R. Розподіл інтенсивності в реєстрованому зображенні ЛА промодульовано по гармонійному закону з коефіцієнтом модуляції, дорівнює значенню ступеня поляризації випромінювання, що відбито, в даній ділянці поверхні ЛА. Сигнал частот міжмодових биттів м оп, 2м оп, 3м оп та 6м оп надходить на блок дефлекторів, що складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують БД у кожній із двох ортогональних площин (фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від КЕ. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот 5, 4=м, 9, 7=2м, 6, 3=3м та 8, 2=6м фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній із двох ортогональних площин  і  або X і У, при цьому лазерний сигнал із просторовою модуляцією поляризації (на несучих частотах n1 та n2) проходить вдовж РСН (фіг. 2). Прийняті ПРМО від ЛА інформаційні та лазерні імпульсні сигнали і огинаючі сигнали ДС лазерного випромінювання, відбиті в процесі сканування чотирьох ДС, за допомогою фотодетектора перетворюються в електричні імпульсні сигнали на несучій частоті і різницевих частотах міжмодових биттів. Підсилені ШП вони розподіляються: - в БРМ для обробки відбитого від поверхні ЛА лазерного сигналу із просторовою модуляцією поляризації, що зондує; - по РП, які настроєні на відповідні частоти міжмодових биттів м від, 2мвід, 3м від, 6м від. 2 UA 75287 U 5 10 15 20 25 30 35 40 45 50 55 При відбитті лазерного сигналу із просторовою модуляцією поляризації, що зондує, від поверхні ЛА змінюються амплітудні і фазові співвідношення між ортогонально поляризаційними компонентами, параметри їх поляризаційні і, відповідно, комплексні коефіцієнти когерентності відбитого поля. Просторовий розподіл поляризаційних характеристик такого відбитого сигналу по зміні контрасту модуляційної структури зображення несе також інформацію про типи матеріалів у складі поверхні ЛА, їх характеристики і тощо, яка відображається у ЕОМ. Тому у БРМ здійснюється поляризаційна обробка поля, що приймається. Імпульсні сигнали радіочастоти, що надходять з РП 1 і РП 2 (РП Δνм від і РП 2Δνм від) формують сигнал прискорення ', а РП 3 і РП 4 (РП 3м від і РП 6 м від) - прискорення '. Формування сигналу прискорення α' полягає у наступному. Виділені імпульси ФІ 1 першої І лінії від опорної частоти м оп надходять на реверсивний лічильник (РЛч 1) (фіг. 3). У цей же час відбитий від ЛА оптичний сигнал частоти міжмодових биттів, який перетворюється ФТД у радіочастоту міжмодових биттів м від, змінюється по закону руху ДС лазерного випромінювання, перетворюється у другій лінії II ФІ 2 у точках переходів півперіодів сканування в імпульси (один імпульс за півперіод сканування), надходить на тригер "1" та запускає його першим імпульсом. Перший імпульс, який надходить від тригера відкриває РЛч для рахування імпульсів від ФІ 1 і схему І для перезапису на схему порівняння. Другий імпульс від тригера надходить на реверсивний вхід того ж РЛч, який здійснює зворотній рахунок імпульсів, що надходять через нього. Третій і т.д. імпульси надходять на тригер та роблять аналогічні дії першому. Другий імпульс не надходить на схему І, а третій імпульс надходить, як і перший, на ФІ 3, схему І, пропускає різностне число на схему порівняння і т.д. Таким чином, в РЛч записується число імпульсів, порівняно різності подовженого та укороченого півперіоду сканування (руху ДС). Півперіод сканування подовжується тоді, коли швидкість руху ЛА співпадає зі швидкістю руху ДС лазерного випромінювання, а коли не співпадає - укорочується (фіг. 4). Формування сигналу прискорення ' відбувається таким же чином, як для прискорення '. Отримання інформації про кутові швидкості (прискорення ' і ') з її відображенням відбувається в ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Вимірювальна інформація про тангенціальну складову швидкості (кутові швидкості) ЛА використовується в БРМ, де завдяки додатковій обробці елементів поляризаційної матриці розсіяння ЛА від отриманого поляризаційного поля (суми сигналів різної поляризації) забезпечується точне значення кутових швидкостей ЛА, розширюється набір ознак його розпізнавання, підвищується ефективність та скорочується час на розпізнавання ЛА, що супроводжується. Формування ДС лазерного випромінювання, створення РСН пов'язано із задоволенням жорстких вимог, що пред'являються до спектра випромінювання одномодового багаточастотного лазера-передавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. Джерела інформації: 1. Патент на корисну модель №52934, Україна, МПК G01S 11/04, G01S 17/42. Канал вимірювання кутових швидкостей літальних апаратів з можливістю розпізнавання ЛА для ЛВС. /О.В. Коломійцев, О.С. Балабуха, Д.Г. Васильєв та ін. - №u201006366; заяв. 25.05.2010; опубл. 10.09.2010; Бюл. №17.-8 с. 2. Патент на корисну модель №60319, Україна, МПК G01S 11/04, G01S 17/42. Канал вимірювання кутових швидкостей літальних апаратів для ЛВС з розширеними можливостями. /О.В. Коломійцев, Г.В. Альошин, Д.Г. Васильєв та ін. - №u201101340; заяв. 07.02.2011; опубл. 10.06.2011; Бюл. №11.-10 с. 3. Патент на корисну модель №55645, Україна, МПК G01S 17/42, G01S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. №24.-14 с. 4. Патент на корисну модель № 43725, Україна, МПК Н04 Q 1/453. Модифікований селектор подовжніх мод. /О.В. Коломійцев, Г.В. Альошин, В.В. Бєлімов та ін. - № u200903693; заяв. 15.04.2009; опубл. 25.08.2009; Бюл. №16.-6 с. 3 UA 75287 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Канал вимірювання кутових швидкостей літальних апаратів з розширеними можливостями для ЛВС полігонного випробувального комплексу, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, блок з розширеними можливостями із введенням б, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери, схеми I, резонансні лічильники, схеми порівняння (СП) та м оп - введення опорних сигналів з частотами міжмодових биттів ( м оп , 2м оп , 3м оп , 6м оп ) від передавального лазера, б - введення сигналу від каналу вимірювання тангенціальної складової швидкості (кутових швидкостей) літального апарата, який відрізняється тим, що після СП замість електронно-цифрової обчислювальної машини та блоків відображення інформації введено електронну обчислювальну машину. 4 UA 75287 U 5 UA 75287 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
