Спосіб герметичного з’єднання труб одного діаметра

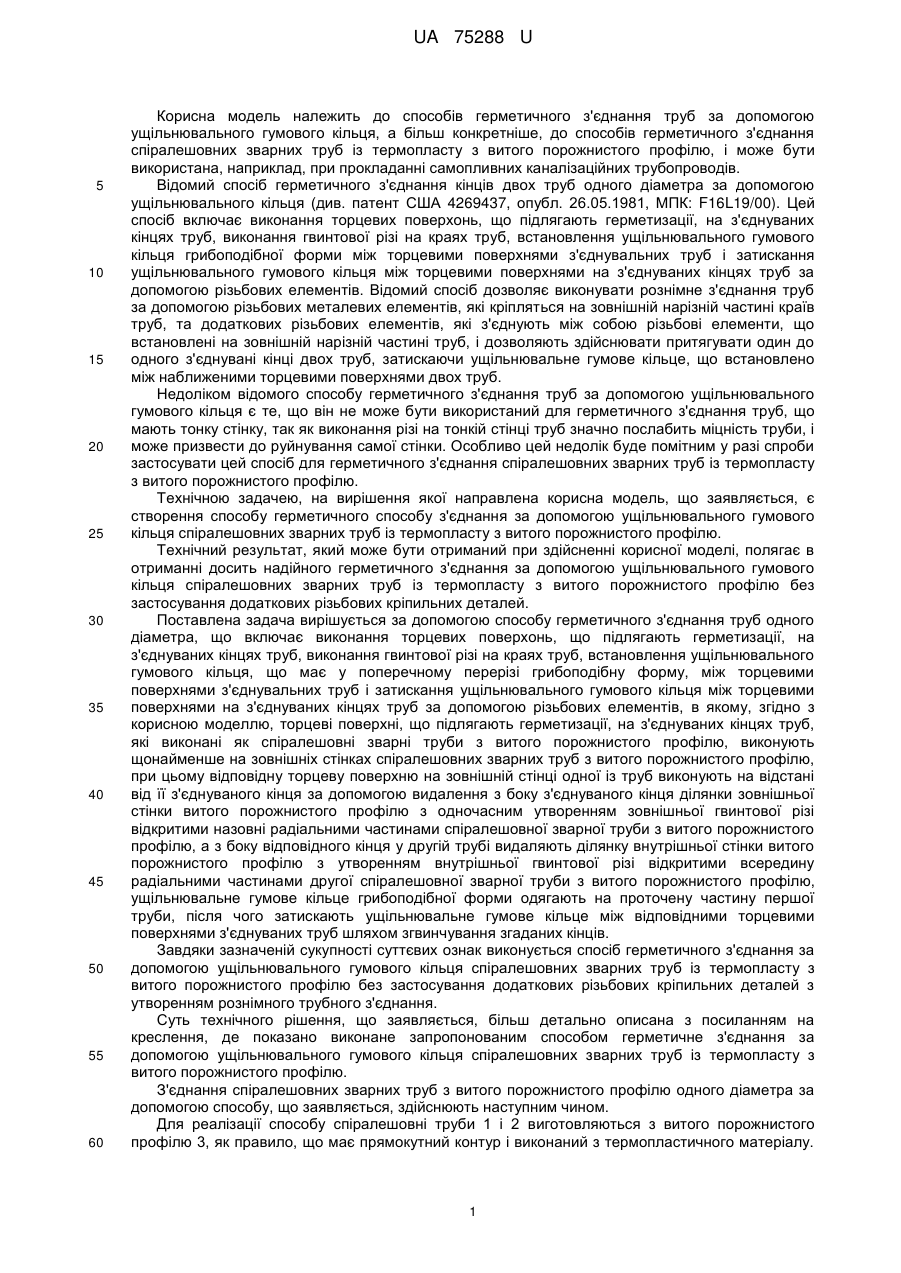

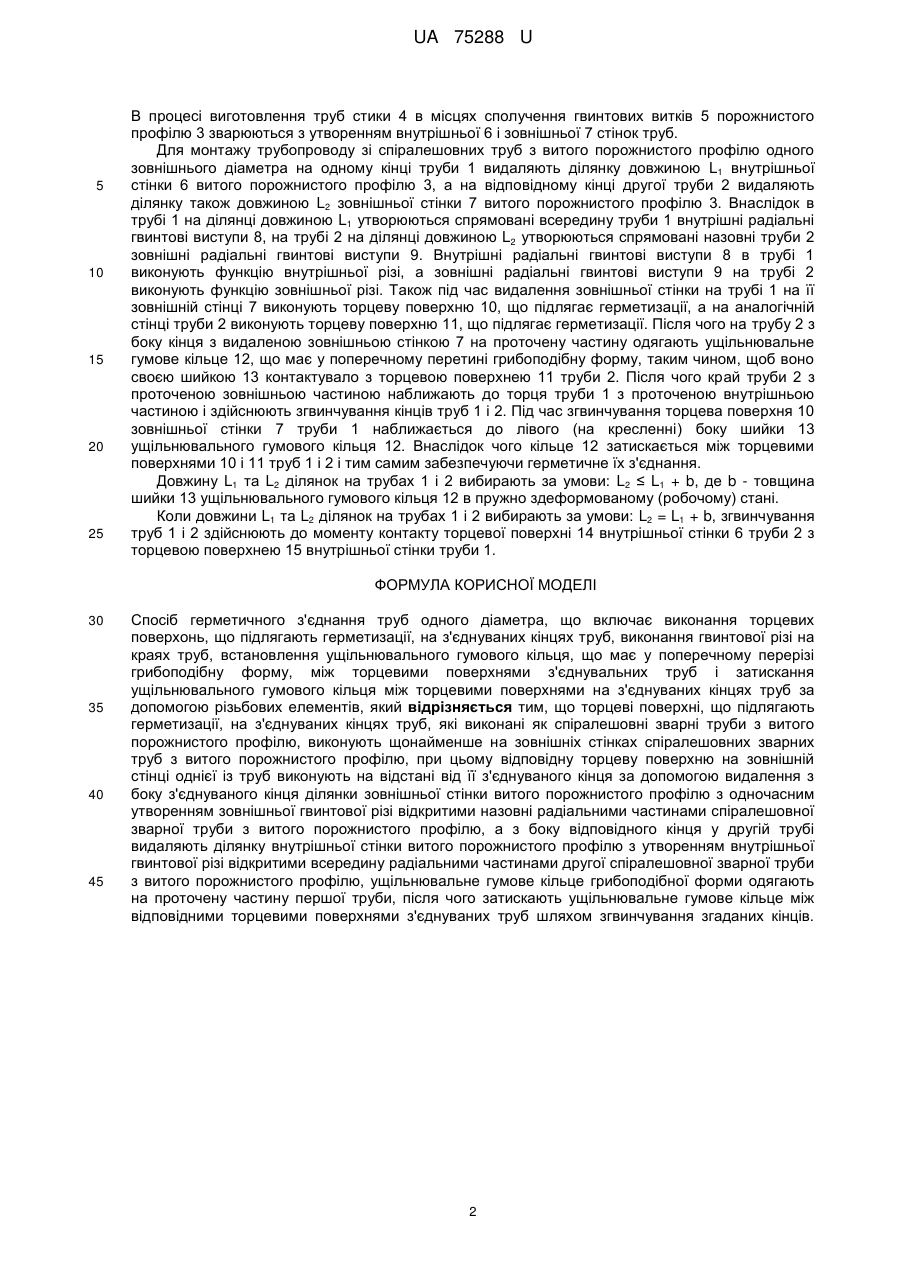

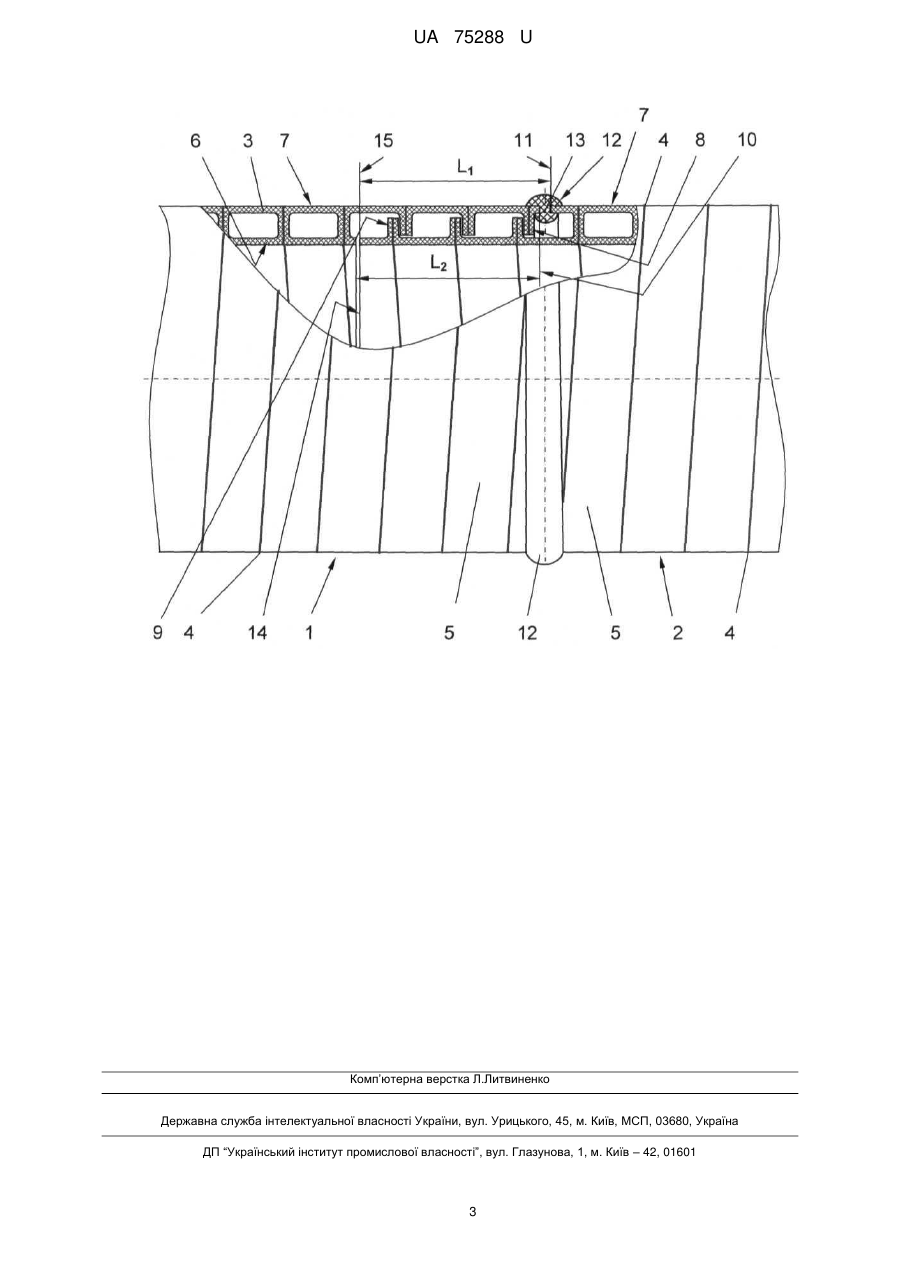

Реферат: Спосіб герметичного з'єднання труб одного діаметра включає виконання торцевих поверхонь, що підлягають герметизації, на з'єднуваних кінцях труб, виконання гвинтової різі на краях труб, встановлення ущільнювального гумового кільця між торцевими поверхнями з'єднувальних труб і його затискання між торцевими поверхнями на з'єднуваних кінцях труб за допомогою різьбових елементів. Торцеві поверхні виконують щонайменше на зовнішніх стінках спіралешовних зварних труб з витого порожнистого профілю. UA 75288 U (54) СПОСІБ ГЕРМЕТИЧНОГО З'ЄДНАННЯ ТРУБ ОДНОГО ДІАМЕТРА UA 75288 U UA 75288 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів герметичного з'єднання труб за допомогою ущільнювального гумового кільця, а більш конкретніше, до способів герметичного з'єднання спіралешовних зварних труб із термопласту з витого порожнистого профілю, і може бути використана, наприклад, при прокладанні самопливних каналізаційних трубопроводів. Відомий спосіб герметичного з'єднання кінців двох труб одного діаметра за допомогою ущільнювального кільця (див. патент США 4269437, опубл. 26.05.1981, МПК: F16L19/00). Цей спосіб включає виконання торцевих поверхонь, що підлягають герметизації, на з'єднуваних кінцях труб, виконання гвинтової різі на краях труб, встановлення ущільнювального гумового кільця грибоподібної форми між торцевими поверхнями з'єднувальних труб і затискання ущільнювального гумового кільця між торцевими поверхнями на з'єднуваних кінцях труб за допомогою різьбових елементів. Відомий спосіб дозволяє виконувати рознімне з'єднання труб за допомогою різьбових металевих елементів, які кріпляться на зовнішній нарізній частині країв труб, та додаткових різьбових елементів, які з'єднують між собою різьбові елементи, що встановлені на зовнішній нарізній частині труб, і дозволяють здійснювати притягувати один до одного з'єднувані кінці двох труб, затискаючи ущільнювальне гумове кільце, що встановлено між наближеними торцевими поверхнями двох труб. Недоліком відомого способу герметичного з'єднання труб за допомогою ущільнювального гумового кільця є те, що він не може бути використаний для герметичного з'єднання труб, що мають тонку стінку, так як виконання різі на тонкій стінці труб значно послабить міцність труби, і може призвести до руйнування самої стінки. Особливо цей недолік буде помітним у разі спроби застосувати цей спосіб для герметичного з'єднання спіралешовних зварних труб із термопласту з витого порожнистого профілю. Технічною задачею, на вирішення якої направлена корисна модель, що заявляється, є створення способу герметичного способу з'єднання за допомогою ущільнювального гумового кільця спіралешовних зварних труб із термопласту з витого порожнистого профілю. Технічний результат, який може бути отриманий при здійсненні корисної моделі, полягає в отриманні досить надійного герметичного з'єднання за допомогою ущільнювального гумового кільця спіралешовних зварних труб із термопласту з витого порожнистого профілю без застосування додаткових різьбових кріпильних деталей. Поставлена задача вирішується за допомогою способу герметичного з'єднання труб одного діаметра, що включає виконання торцевих поверхонь, що підлягають герметизації, на з'єднуваних кінцях труб, виконання гвинтової різі на краях труб, встановлення ущільнювального гумового кільця, що має у поперечному перерізі грибоподібну форму, між торцевими поверхнями з'єднувальних труб і затискання ущільнювального гумового кільця між торцевими поверхнями на з'єднуваних кінцях труб за допомогою різьбових елементів, в якому, згідно з корисною моделлю, торцеві поверхні, що підлягають герметизації, на з'єднуваних кінцях труб, які виконані як спіралешовні зварні труби з витого порожнистого профілю, виконують щонайменше на зовнішніх стінках спіралешовних зварних труб з витого порожнистого профілю, при цьому відповідну торцеву поверхню на зовнішній стінці одної із труб виконують на відстані від її з'єднуваного кінця за допомогою видалення з боку з'єднуваного кінця ділянки зовнішньої стінки витого порожнистого профілю з одночасним утворенням зовнішньої гвинтової різі відкритими назовні радіальними частинами спіралешовної зварної труби з витого порожнистого профілю, а з боку відповідного кінця у другій трубі видаляють ділянку внутрішньої стінки витого порожнистого профілю з утворенням внутрішньої гвинтової різі відкритими всередину радіальними частинами другої спіралешовної зварної труби з витого порожнистого профілю, ущільнювальне гумове кільце грибоподібної форми одягають на проточену частину першої труби, після чого затискають ущільнювальне гумове кільце між відповідними торцевими поверхнями з'єднуваних труб шляхом згвинчування згаданих кінців. Завдяки зазначеній сукупності суттєвих ознак виконується спосіб герметичного з'єднання за допомогою ущільнювального гумового кільця спіралешовних зварних труб із термопласту з витого порожнистого профілю без застосування додаткових різьбових кріпильних деталей з утворенням рознімного трубного з'єднання. Суть технічного рішення, що заявляється, більш детально описана з посиланням на креслення, де показано виконане запропонованим способом герметичне з'єднання за допомогою ущільнювального гумового кільця спіралешовних зварних труб із термопласту з витого порожнистого профілю. З'єднання спіралешовних зварних труб з витого порожнистого профілю одного діаметра за допомогою способу, що заявляється, здійснюють наступним чином. Для реалізації способу спіралешовні труби 1 і 2 виготовляються з витого порожнистого профілю 3, як правило, що має прямокутний контур і виконаний з термопластичного матеріалу. 1 UA 75288 U 5 10 15 20 25 В процесі виготовлення труб стики 4 в місцях сполучення гвинтових витків 5 порожнистого профілю 3 зварюються з утворенням внутрішньої 6 і зовнішньої 7 стінок труб. Для монтажу трубопроводу зі спіралешовних труб з витого порожнистого профілю одного зовнішнього діаметра на одному кінці труби 1 видаляють ділянку довжиною L1 внутрішньої стінки 6 витого порожнистого профілю 3, а на відповідному кінці другої труби 2 видаляють ділянку також довжиною L2 зовнішньої стінки 7 витого порожнистого профілю 3. Внаслідок в трубі 1 на ділянці довжиною L1 утворюються спрямовані всередину труби 1 внутрішні радіальні гвинтові виступи 8, на трубі 2 на ділянці довжиною L2 утворюються спрямовані назовні труби 2 зовнішні радіальні гвинтові виступи 9. Внутрішні радіальні гвинтові виступи 8 в трубі 1 виконують функцію внутрішньої різі, а зовнішні радіальні гвинтові виступи 9 на трубі 2 виконують функцію зовнішньої різі. Також під час видалення зовнішньої стінки на трубі 1 на її зовнішній стінці 7 виконують торцеву поверхню 10, що підлягає герметизації, а на аналогічній стінці труби 2 виконують торцеву поверхню 11, що підлягає герметизації. Після чого на трубу 2 з боку кінця з видаленою зовнішньою стінкою 7 на проточену частину одягають ущільнювальне гумове кільце 12, що має у поперечному перетині грибоподібну форму, таким чином, щоб воно своєю шийкою 13 контактувало з торцевою поверхнею 11 труби 2. Після чого край труби 2 з проточеною зовнішньою частиною наближають до торця труби 1 з проточеною внутрішньою частиною і здійснюють згвинчування кінців труб 1 і 2. Під час згвинчування торцева поверхня 10 зовнішньої стінки 7 труби 1 наближається до лівого (на кресленні) боку шийки 13 ущільнювального гумового кільця 12. Внаслідок чого кільце 12 затискається між торцевими поверхнями 10 і 11 труб 1 і 2 і тим самим забезпечуючи герметичне їх з'єднання. Довжину L1 та L2 ділянок на трубах 1 і 2 вибирають за умови: L2 ≤ L1 + b, де b - товщина шийки 13 ущільнювального гумового кільця 12 в пружно здеформованому (робочому) стані. Коли довжини L1 та L2 ділянок на трубах 1 і 2 вибирають за умови: L2 = L1 + b, згвинчування труб 1 і 2 здійснюють до моменту контакту торцевої поверхні 14 внутрішньої стінки 6 труби 2 з торцевою поверхнею 15 внутрішньої стінки труби 1. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 Спосіб герметичного з'єднання труб одного діаметра, що включає виконання торцевих поверхонь, що підлягають герметизації, на з'єднуваних кінцях труб, виконання гвинтової різі на краях труб, встановлення ущільнювального гумового кільця, що має у поперечному перерізі грибоподібну форму, між торцевими поверхнями з'єднувальних труб і затискання ущільнювального гумового кільця між торцевими поверхнями на з'єднуваних кінцях труб за допомогою різьбових елементів, який відрізняється тим, що торцеві поверхні, що підлягають герметизації, на з'єднуваних кінцях труб, які виконані як спіралешовні зварні труби з витого порожнистого профілю, виконують щонайменше на зовнішніх стінках спіралешовних зварних труб з витого порожнистого профілю, при цьому відповідну торцеву поверхню на зовнішній стінці однієї із труб виконують на відстані від її з'єднуваного кінця за допомогою видалення з боку з'єднуваного кінця ділянки зовнішньої стінки витого порожнистого профілю з одночасним утворенням зовнішньої гвинтової різі відкритими назовні радіальними частинами спіралешовної зварної труби з витого порожнистого профілю, а з боку відповідного кінця у другій трубі видаляють ділянку внутрішньої стінки витого порожнистого профілю з утворенням внутрішньої гвинтової різі відкритими всередину радіальними частинами другої спіралешовної зварної труби з витого порожнистого профілю, ущільнювальне гумове кільце грибоподібної форми одягають на проточену частину першої труби, після чого затискають ущільнювальне гумове кільце між відповідними торцевими поверхнями з'єднуваних труб шляхом згвинчування згаданих кінців. 2 UA 75288 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
