Формувач пачки імпульсів типу меандр перенастроюваної тривалості і фіксованої кількості, яка дорівнює двом

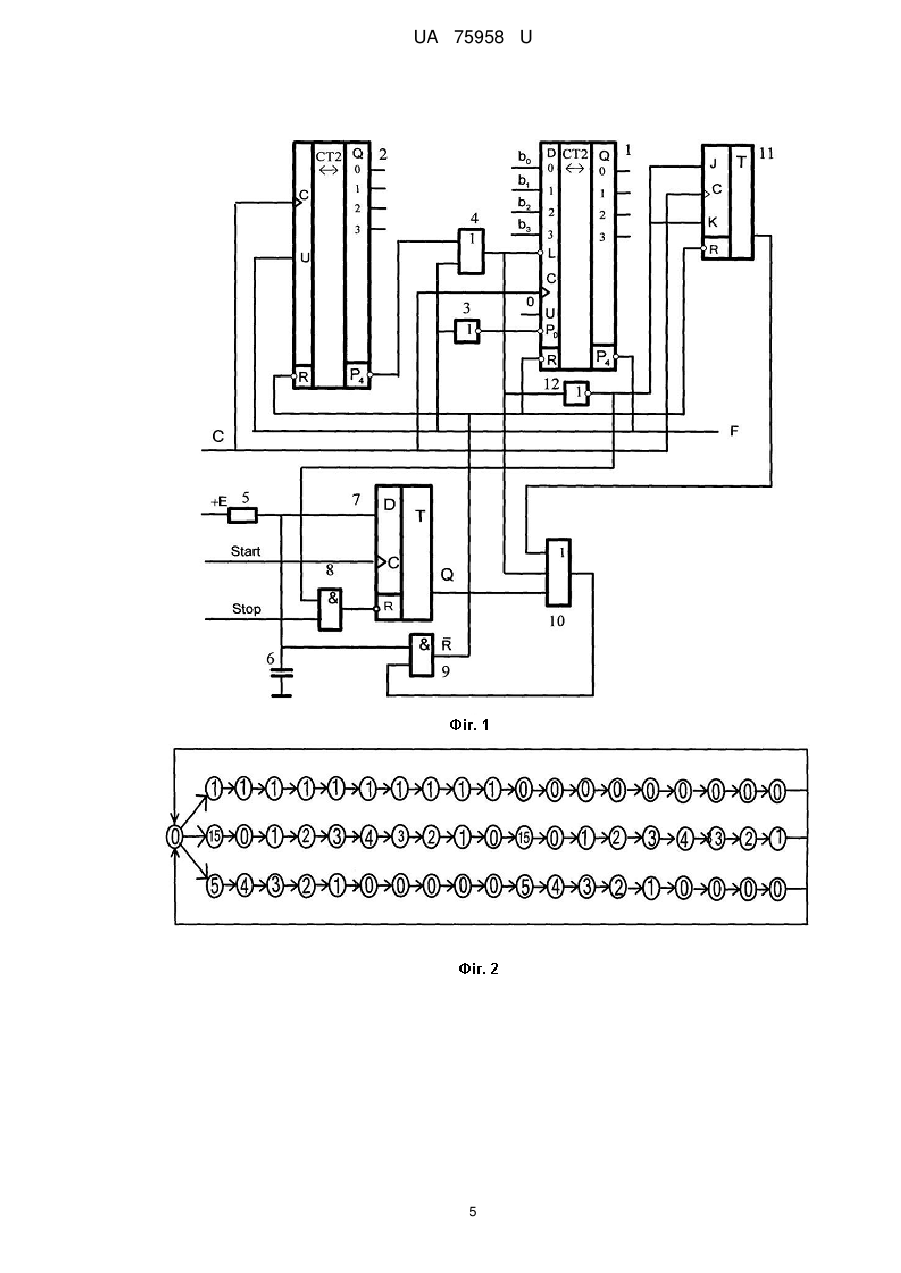

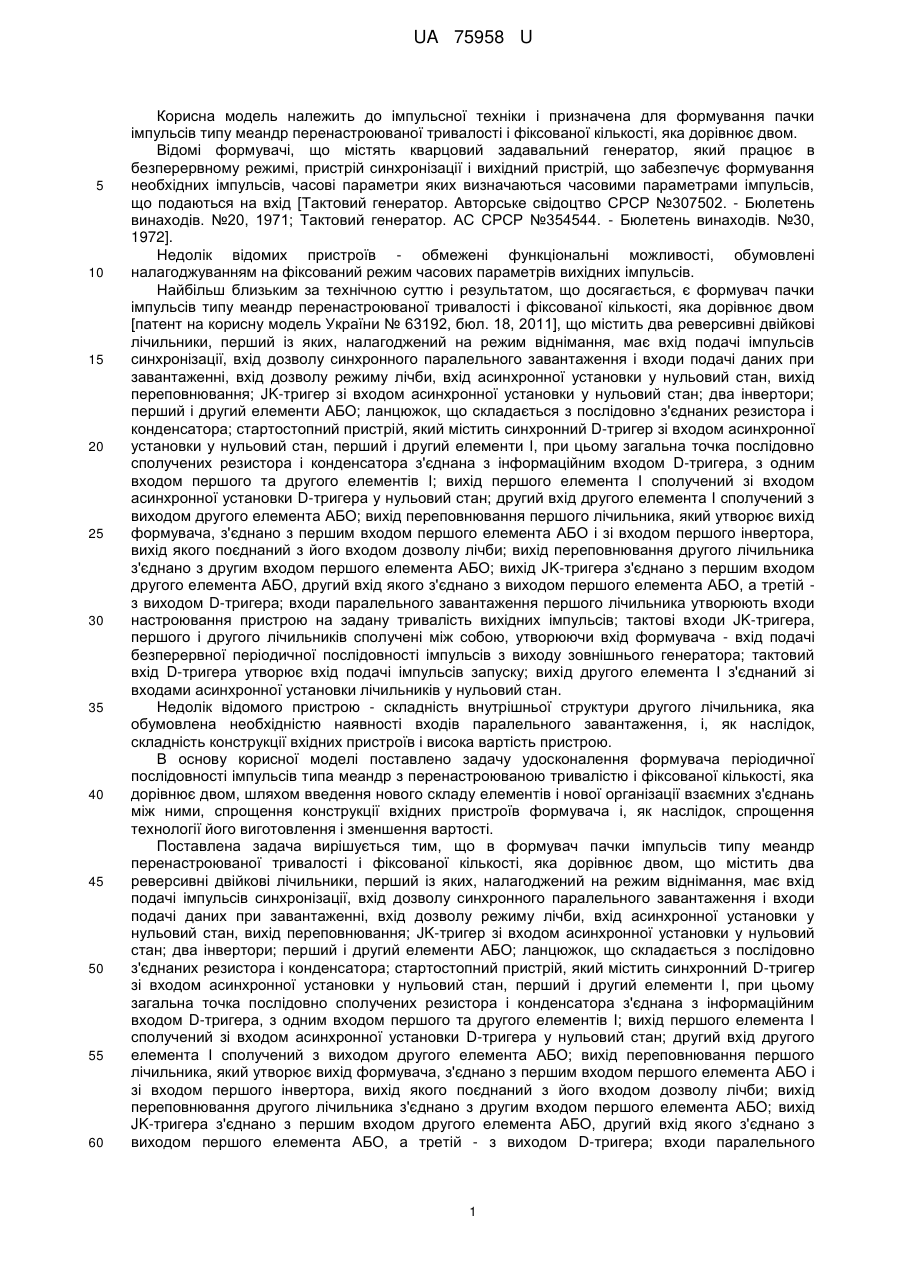

Реферат: Формувач пачки імпульсів типу меандр перенастроюваної тривалості і фіксованої кількості, яка дорівнює двом, що містить два реверсивні двійкові лічильники, перший із яких, налагоджений на режим віднімання, має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі даних при завантаженні, вхід дозволу режиму лічби, вхід асинхронної установки у нульовий стан, вихід переповнювання; JK-тригер зі входом асинхронної установки у нульовий стан; два інвертори; перший і другий елементи АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, якій містить синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий елементи І. Введена спрощена структура другого реверсивного лічильника за рахунок запобігання ланцюгу синхронного паралельного завантаження. UA 75958 U (12) UA 75958 U UA 75958 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до імпульсної техніки і призначена для формування пачки імпульсів типу меандр перенастроюваної тривалості і фіксованої кількості, яка дорівнює двом. Відомі формувачі, що містять кварцовий задавальний генератор, який працює в безперервному режимі, пристрій синхронізації і вихідний пристрій, що забезпечує формування необхідних імпульсів, часові параметри яких визначаються часовими параметрами імпульсів, що подаються на вхід [Тактовий генератор. Авторське свідоцтво СРСР №307502. - Бюлетень винаходів. №20, 1971; Тактовий генератор. АС СРСР №354544. - Бюлетень винаходів. №30, 1972]. Недолік відомих пристроїв - обмежені функціональні можливості, обумовлені налагоджуванням на фіксований режим часових параметрів вихідних імпульсів. Найбільш близьким за технічною суттю і результатом, що досягається, є формувач пачки імпульсів типу меандр перенастроюваної тривалості і фіксованої кількості, яка дорівнює двом [патент на корисну модель України № 63192, бюл. 18, 2011], що містить два реверсивні двійкові лічильники, перший із яких, налагоджений на режим віднімання, має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі даних при завантаженні, вхід дозволу режиму лічби, вхід асинхронної установки у нульовий стан, вихід переповнювання; JK-тригер зі входом асинхронної установки у нульовий стан; два інвертори; перший і другий елементи АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, який містить синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий елементи І, при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом першого та другого елементів І; вихід першого елемента І сполучений зі входом асинхронної установки D-тригера у нульовий стан; другий вхід другого елемента І сполучений з виходом другого елемента АБО; вихід переповнювання першого лічильника, який утворює вихід формувача, з'єднано з першим входом першого елемента АБО і зі входом першого інвертора, вихід якого поєднаний з його входом дозволу лічби; вихід переповнювання другого лічильника з'єднано з другим входом першого елемента АБО; вихід JK-тригера з'єднано з першим входом другого елемента АБО, другий вхід якого з'єднано з виходом першого елемента АБО, а третій з виходом D-тригера; входи паралельного завантаження першого лічильника утворюють входи настроювання пристрою на задану тривалість вихідних імпульсів; тактові входи JK-тригера, першого і другого лічильників сполучені між собою, утворюючи вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску; вихід другого елемента І з'єднаний зі входами асинхронної установки лічильників у нульовий стан. Недолік відомого пристрою - складність внутрішньої структури другого лічильника, яка обумовлена необхідністю наявності входів паралельного завантаження, і, як наслідок, складність конструкції вхідних пристроїв і висока вартість пристрою. В основу корисної моделі поставлено задачу удосконалення формувача періодичної послідовності імпульсів типа меандр з перенастроюваною тривалістю і фіксованої кількості, яка дорівнює двом, шляхом введення нового складу елементів і нової організації взаємних з'єднань між ними, спрощення конструкції вхідних пристроїв формувача і, як наслідок, спрощення технології його виготовлення і зменшення вартості. Поставлена задача вирішується тим, що в формувач пачки імпульсів типу меандр перенастроюваної тривалості і фіксованої кількості, яка дорівнює двом, що містить два реверсивні двійкові лічильники, перший із яких, налагоджений на режим віднімання, має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі даних при завантаженні, вхід дозволу режиму лічби, вхід асинхронної установки у нульовий стан, вихід переповнювання; JK-тригер зі входом асинхронної установки у нульовий стан; два інвертори; перший і другий елементи АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, який містить синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий елементи І, при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом першого та другого елементів І; вихід першого елемента І сполучений зі входом асинхронної установки D-тригера у нульовий стан; другий вхід другого елемента І сполучений з виходом другого елемента АБО; вихід переповнювання першого лічильника, який утворює вихід формувача, з'єднано з першим входом першого елемента АБО і зі входом першого інвертора, вихід якого поєднаний з його входом дозволу лічби; вихід переповнювання другого лічильника з'єднано з другим входом першого елемента АБО; вихід JK-тригера з'єднано з першим входом другого елемента АБО, другий вхід якого з'єднано з виходом першого елемента АБО, а третій - з виходом D-тригера; входи паралельного 1 UA 75958 U 5 10 15 20 25 30 35 40 45 50 55 60 завантаження першого лічильника утворюють входи настроювання пристрою на задану тривалість вихідних імпульсів; тактові входи JK-тригера, першого і другого лічильників сполучені між собою, утворюючи вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску; вихід другого елемента І з'єднаний зі входами асинхронної установки лічильників у нульовий стан, відповідно до корисної моделі введена спрощена структура другого реверсивного лічильника за рахунок запобігання ланцюгу синхронного паралельного завантаження, при цьому, вхід налагодження на режим підсумовування/віднімання другого лічильника з'єднано з виходом переповнювання першого лічильника, вихід першого елемента АБО з'єднано зі входом дозволу синхронного паралельного завантаження першого лічильника і входом другого інвертора, вихід якого з'єднано з другим входом першого елемента І і зі входами J і К JK-тригера. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей - спрощення внутрішньої структури, конструкції вхідних пристроїв формувача і, як наслідок, спрощення технології його виготовлення і зменшення вартості. На фіг. 1 приведена схема формувача. Формувач містить: два чотирирозрядних реверсивних двійкових лічильники 1, 2; лічильник 1 має вхід подачі імпульсів синхронізації С, вхід налагодження на режим підсумовування/віднімання U, вхід дозволу синхронного паралельного завантаження L і входи подачі завантажуваних даних D0-D3, вхід дозволу режиму рахування Р0, вхід R асинхронної установки у нульовий стан R, вихід переповнювання Р4; лічильник 2 має вхід подачі імпульсів синхронізації С, вхід R асинхронної установки в нульовий стан R вхід налагодження на режим підсумовування/віднімання U, вихід переповнювання Р4; JK-тригер 11 зі входом асинхронної установки у нульовий стан; два інвертори 3,12; два елементи АБО 4, 10; ланцюжок, що складається з послідовно з'єднаних резистора 5 і конденсатора 6; стартостопний пристрій, який містить синхронний D-тригер 7 зі входом асинхронної установки у нульовий стан, два двовходових елементи І 8, 9. Загальна точка послідовно сполучених резистора 5 і конденсатора 6 сполучена з інформаційним входом D-тригера 7, з одним входом елемента 8 і з одним входом елемента 9; другий вхід елемента 8 з'єднано з виходом інвертора 13. Вихід елемента 8 сполучений зі входом асинхронної установки D-тригера 7 у нульовий стан. Другий вхід елемента 9 сполучений з виходом елемента 10. Вихід Р4 переповнювання лічильника 1, який утворює вихід F формувача, з'єднано зі входом U налагодження на режим підсумовування/віднімання лічильника 2, з першим входом першого елемента АБО 4 і зі входом інвертора 3, вихід якого поєднаний з його входом Р 0 дозволу режиму лічби. Вихід Р4 переповнювання лічильника 2 з'єднано з другим входом елемента АБО 4, вихід якого з'єднано зі входом L дозволу синхронного паралельного завантаження лічильника 1 і входом інвертора 12, вихід якого з'єднано зі входом зі входами J і К JK-тригера і з другим входом першого елемента І 8. Вихід JK-тригера 11 з'єднано з першим входом елемента АБО 10, другий вхід якого з'єднано з виходом елемента АБО 4, а третій - з виходом D-тригера. Входи D0-D3 паралельного завантаження лічильника 1 з'єднано з відповідними входами b0b1b2b3 настроювання пристрою на задану тривалість вихідних імпульсів. Тактові входи JKтригера 11 і лічильників 1, 2 сполучені між собою, утворюючи вхід формувача - вхід С подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора. Тактовий вхід D-тригера утворює вхід подачі імпульсів запуску (Start). Вихід елемента І 9 з'єднаний зі входами R асинхронної установки JK-тригера 11 і лічильників 1, 2 у нульовий стан. Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 5 і конденсатора 6, підключеного до шини живлячої напруги +Е, при включенні джерела живлення протягом деякого проміжку часу формує рівень логічного нуля на входах елементів 8 та 9, забезпечуючи формування рівня логічного нуля на їхніх виходах, приєднаних до входів R асинхронної установки в нульовий стан відповідно тригерів 7, 11 і лічильників 1, 2. Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення, тригери і обоє лічильники переходять у нульовий стан, формуючи рівень логічного нуля відповідно на виході Q тригерів і на виходах переповнювання Р4 лічильників 1,2, що веде до формування рівня логічного нуля на виході елемента АБО 10, вихід якого з'єднаний з входом елемента І 9, що забезпечує підтвердження (блокування) рівня логічного нуля на його виході, і 2 UA 75958 U 5 10 15 20 25 30 35 40 45 50 55 по закінченню перехідного процесу, пов'язаного із зарядом конденсатора 6, що забезпечує рівень логічного нуля на входах R асинхронної установки лічильників 1, 2 і JК-тригера 11 у нульовий стан. Оскільки режим асинхронної установки лічильників у нульовий стан має пріоритет по відношенню до всіх останніх режимів, то до тих пір, поки на вході елемента 9 (а отже і на його виході) зберігатиметься рівень логічного нуля, нульовий стан лічильників залишатиметься незмінним. Під час вступу імпульсу запуску (Start) на тактовий вхід тригера 7 по його фронту тригер переходить в одиничний стан (Q=1), формуючи рівень логічної одиниці на виході елемента 10, а отже на вході і виході елемента І 9, що забезпечує рівень логічного одиниці на входах R лічильників 1, 2 і JК-тригера 11, знімаючи блокування. Нульове значення сигналу з виходів переповнювання лічильників 1, 2 надходить на вхід елемента АБО 4 і далі на вхід дозволу синхронного паралельного завантаження L лічильника 1, готуючи його до прийому інформації зі входів D0-D3 і на вхід інвертора 12, формуючи на його виході рівень логічної одиниці, що забезпечує режим лічби третього лічильника. Нульове значення сигналу з виходу переповнювання Р4 лічильника 1 надходить на вхід U лічильника 2, що забезпечує режим віднімання. Під час надходження першого (після закінчення перехідного процесу, пов'язаного із зняттям блокування) тактового імпульсу С по його фронту відбувається паралельне завантаження лічильника 1 значеннями сигналів, що подаються на відповідні входи D0-D3, і зменшення на одиницю вмісту лічильника 2, тобто лічильник 1 переходить у стан B=b0b1b2b3, лічильник 2 –в стан (0-1), тобто 1111, JK-тригер переходить в одиничний стан. В результаті цього переходу сигнал на виходах переповнювання лічильників 1, 2 дорівнює рівню логічної одиниці, що веде до формування рівня логічної одиниці на виході елемента АБО 4, нульового значення на виходах інверторів 3, 12, що веде до переходу D-тригера у нульовий стан, заборони режиму синхронного паралельного завантаження і дозволу режиму лічби лічильника 1, переходу лічильника 2 в режим підсумування, a JK-тригер переходить в режим зберігання. Під час надходження наступних тактових імпульсів вміст лічильника 1 зменшуватиметься на одиницю, а вміст лічильника 2 збільшуватиметься на одиницю, тобто лічильник 1 переходить в стан (В - 1), а лічильник 2 - у нульовий стан, одиничний стан JК-тригера залишиться незмінним. Під час надходження подальших тактових імпульсів вміст лічильника 1 зменшуватиметься на одиницю, вміст лічильника 2 збільшуватиметься на одиницю, одиничний стан JК-тригера залишиться незмінним, до тих пір, поки вміст лічильника 1 не стане рівним 0. В результаті цього переходу лічильник 1 переходить в режим зберігання, лічильник 2 переходить в режим віднімання. Під час вступу подальших тактових імпульсів, нульовий стан лічильника 1 і одиничний стан JК-тригера залишиться незмінними, а вміст лічильника 2 зменшуватиметься на одиницю до тих пір, поки вміст лічильника 2 не стане рівним 0. В результаті цього переходу формується рівень логічного нуля на виході елемента 4 і рівень логічної одиниці на виході інвертора 12, лічильник 1 знову переходить у режим завантаження, лічильник 2 залишається у режимі віднімання, JК-тригер переходить у режим лічби, готуючись до переходу у нульовий стан. Під час надходження наступних тактових імпульсів відбувається паралельне завантаження лічильника 1 значеннями сигналів, що подаються на відповідні входи Do-D3, і зменшення на одиницю вмісту лічильника 2, тобто лічильник 1 переходить у стан B=b0b1b2b3, лічильник 2 -в стан (0-1), тобто 1111, JK-тригер переходить у нульовий стан. Під час надходження подальших тактових імпульсів процеси повторюються до тих пір, поки вміст першого другого не стане рівним 0. В результаті цього переходу формується рівень логічного нуля на виході елемента 10, на вході і виході елемента 9, що забезпечує рівень логічного нуля на входах R асинхронної установки лічильників 1, 2 і JК-тригера 11 у нульовий стан, тобто формувач повернеться в початковий стан. З надходженням наступного імпульсу запуску процеси повторюються. Таким чином, після закінчення перехідного процесу, пов'язаного з надходженням імпульсу запуску (зняттям нульового блокування лічильників і JК-тригера) під час надходження на вхід формувача періодичної послідовності імпульсів з періодом Τ на виході переповнювання лічильника 1 генерується два імпульси типу меандр, часові параметри яких (тривалість імпульсу – tи, яка дорівнює тривалості паузи – tп) визначаються значенням управляючого слова В: tи =tп =BT. На фіг. 2 приведений граф переходів формувача, що складається з трьох кілець (нижнє кільце - граф переходів лічильника 1, середнє кільце - граф переходів лічильника 2, верхнє 3 UA 75958 U 5 кільце - граф переходів третього лічильника) із загальною вершиною, відповідною вихідному стану, а на фіг. 3 - епюри, що ілюструють роботу для варіанта налагодження В=5: tи =tп =5T. На відміну від відомого пристрою спрощення структури другого лічильника, а також наявність тільки однієї шини настроювання на заданий режим дозволило зменшити кількість між елементних зв'язків, спростити конструкцію вхідних пристроїв формувача, технологію його виготовлення і знизити вартість. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 35 Формувач пачки імпульсів типу меандр перенастроюваної тривалості і фіксованої кількості, яка дорівнює двом, що містить два реверсивні двійкові лічильники, перший із яких, налагоджений на режим віднімання, має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі даних при завантаженні, вхід дозволу режиму лічби, вхід асинхронної установки у нульовий стан, вихід переповнювання; JK-тригер зі входом асинхронної установки у нульовий стан; два інвертори; перший і другий елементи АБО; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, який містить синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий елементи І, при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом першого та другого елементів І; вихід першого елемента І сполучений зі входом асинхронної установки D-тригера у нульовий стан; другий вхід другого елемента І сполучений з виходом другого елемента АБО; вихід переповнювання першого лічильника, який утворює вихід формувача, з'єднано з першим входом першого елемента АБО і зі входом першого інвертора, вихід якого поєднаний з його входом дозволу лічби; вихід переповнювання другого лічильника з'єднано з другим входом першого елемента АБО; вихід JK-тригера з'єднано з першим входом другого елемента АБО, другий вхід якого з'єднано з виходом першого елемента АБО, а третій - з виходом D-тригера; входи паралельного завантаження першого лічильника утворюють входи настроювання пристрою на задану тривалість вихідних імпульсів; тактові входи JK-тригера, першого і другого лічильників сполучені між собою, утворюючи вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера утворює вхід подачі імпульсів запуску; вихід другого елемента І з'єднаний зі входами асинхронної установки лічильників у нульовий стан, який відрізняється тим, що в нього введена спрощена структура другого реверсивного лічильника за рахунок запобігання ланцюгу синхронного паралельного завантаження, при цьому вхід налагодження на режим підсумовування/віднімання другого лічильника з'єднано з виходом переповнювання першого лічильника, вихід першого елемента АБО з'єднано зі входом дозволу синхронного паралельного завантаження першого лічильника і входом другого інвертора, вихід якого з'єднано з другим входом першого елемента І і зі входами J і К JK-тригера. 4 UA 75958 U 5 UA 75958 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
