Закупорювальний пристрій для пляшок і подібного

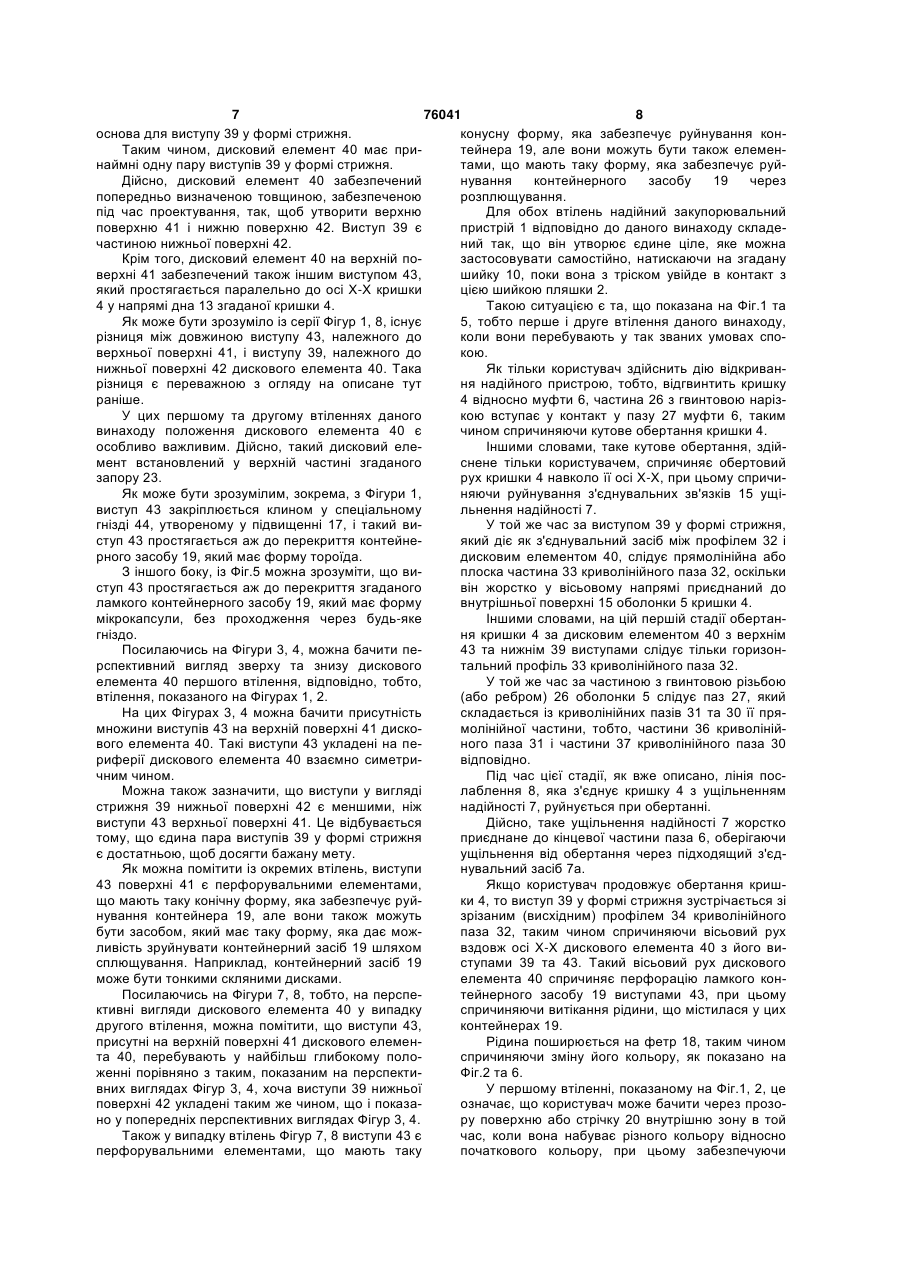

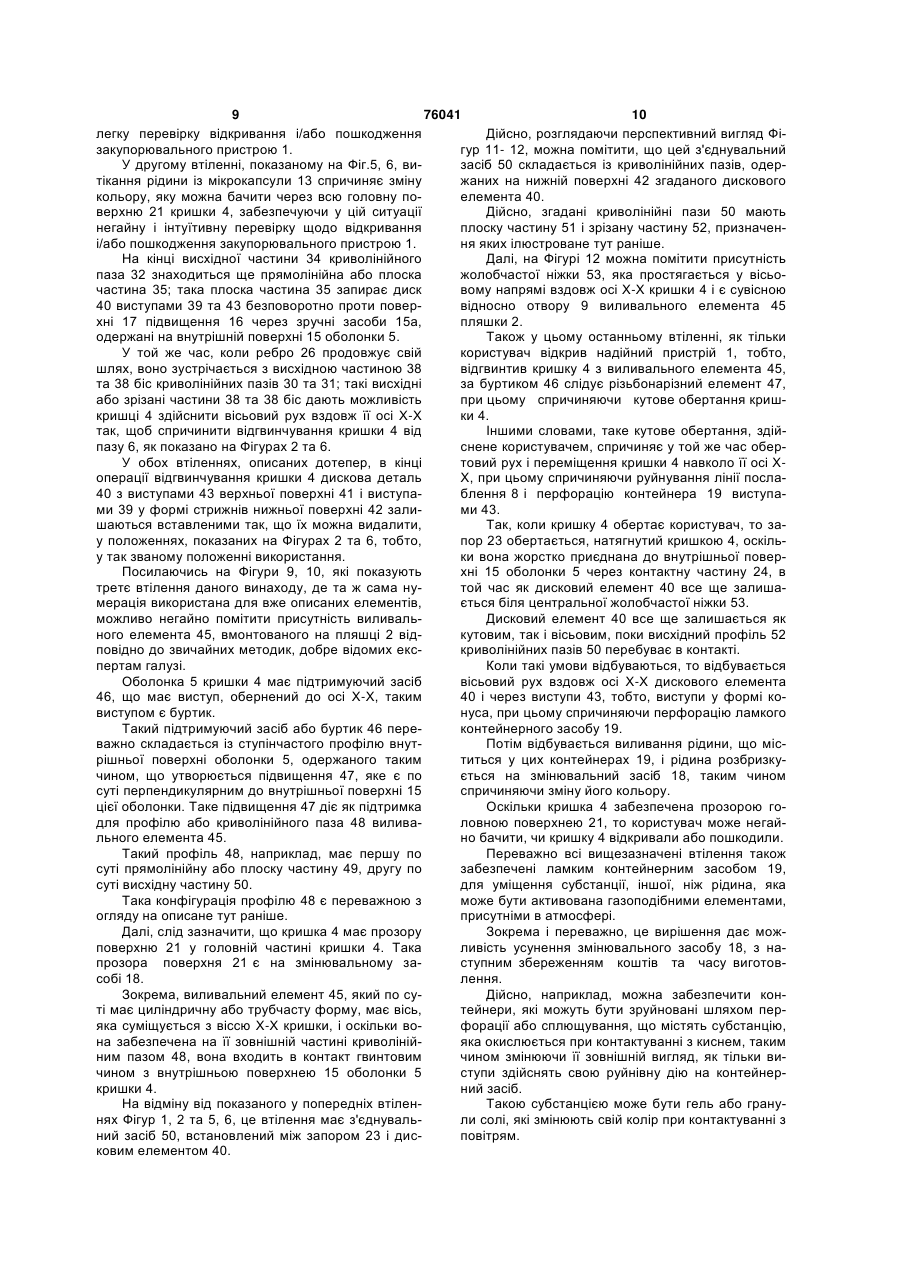

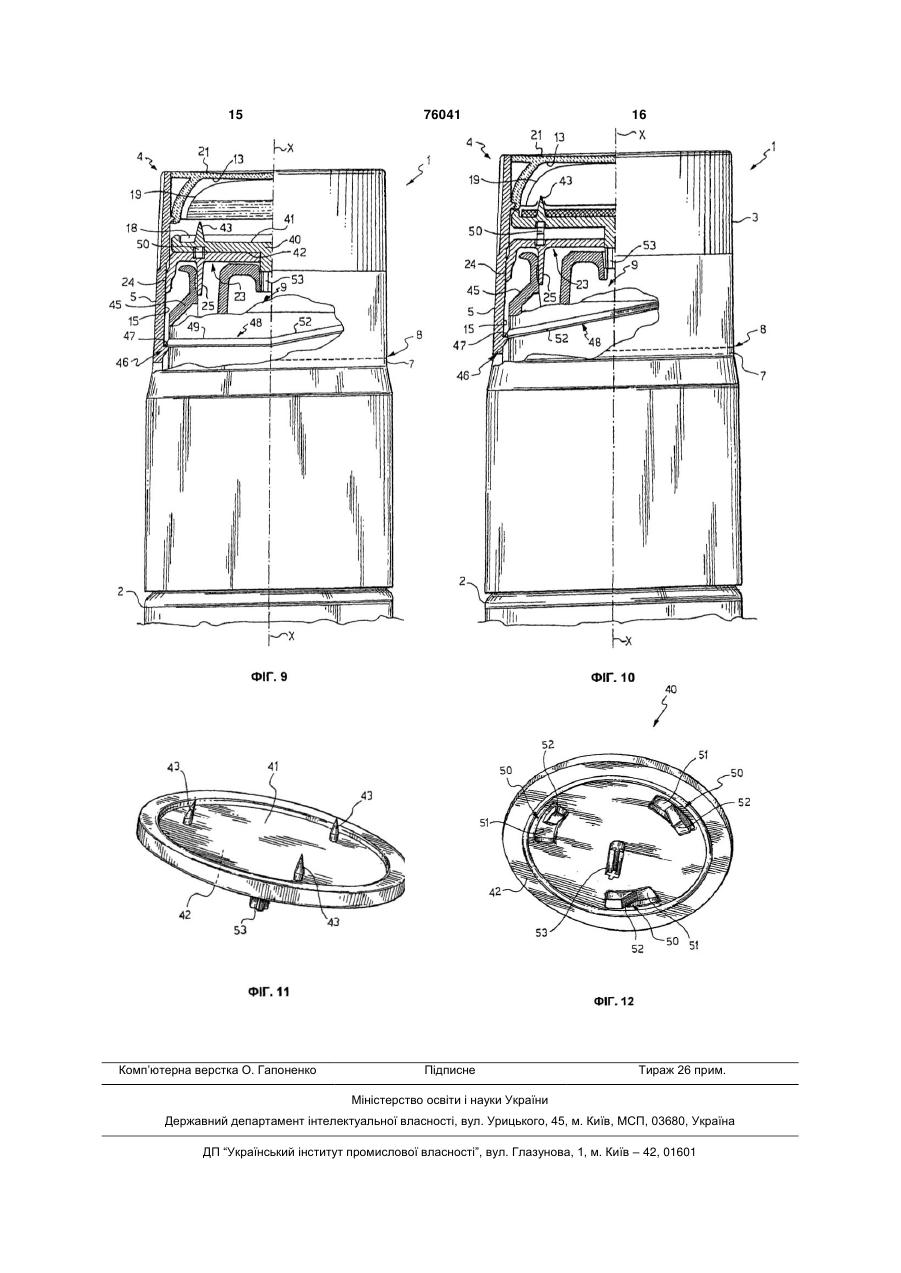

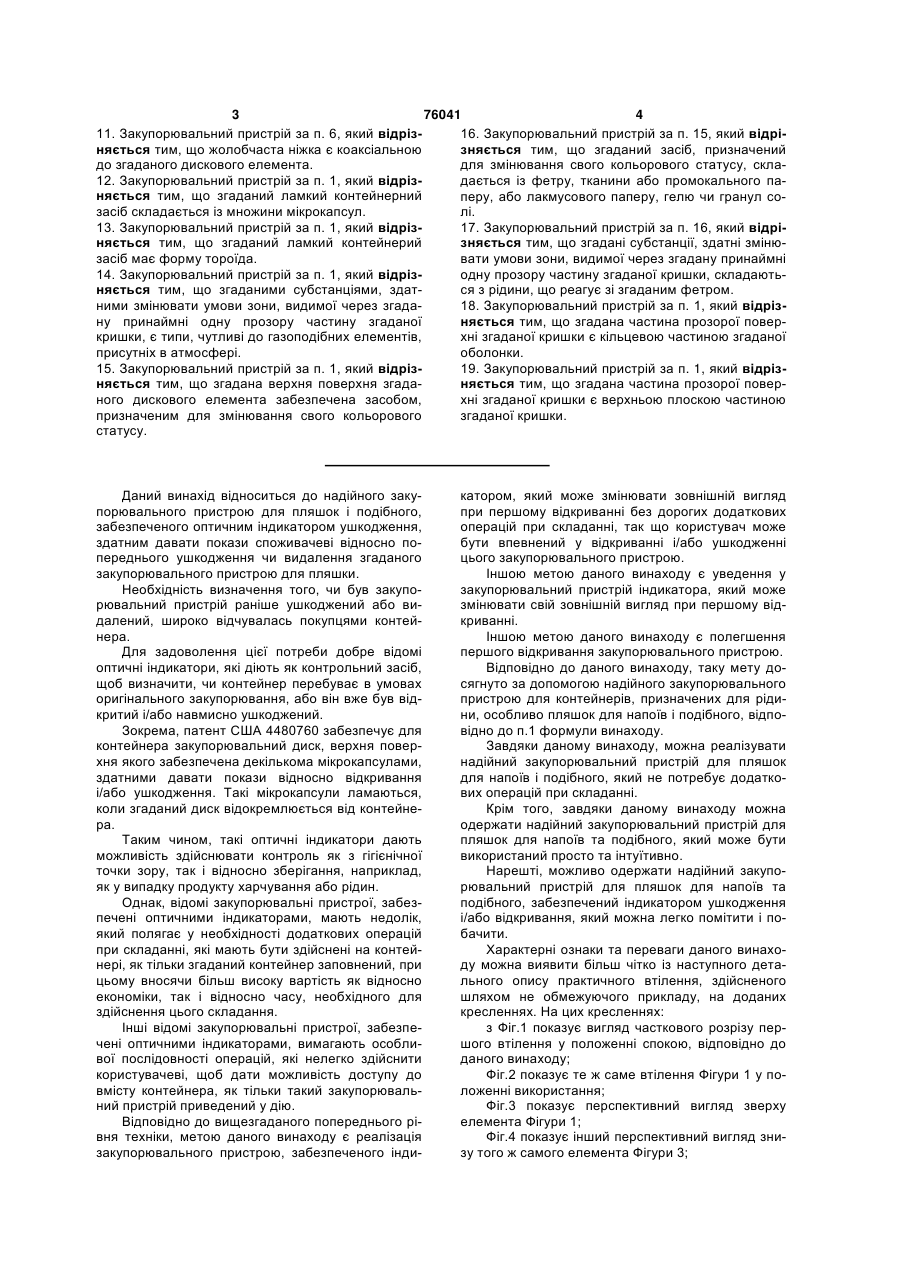

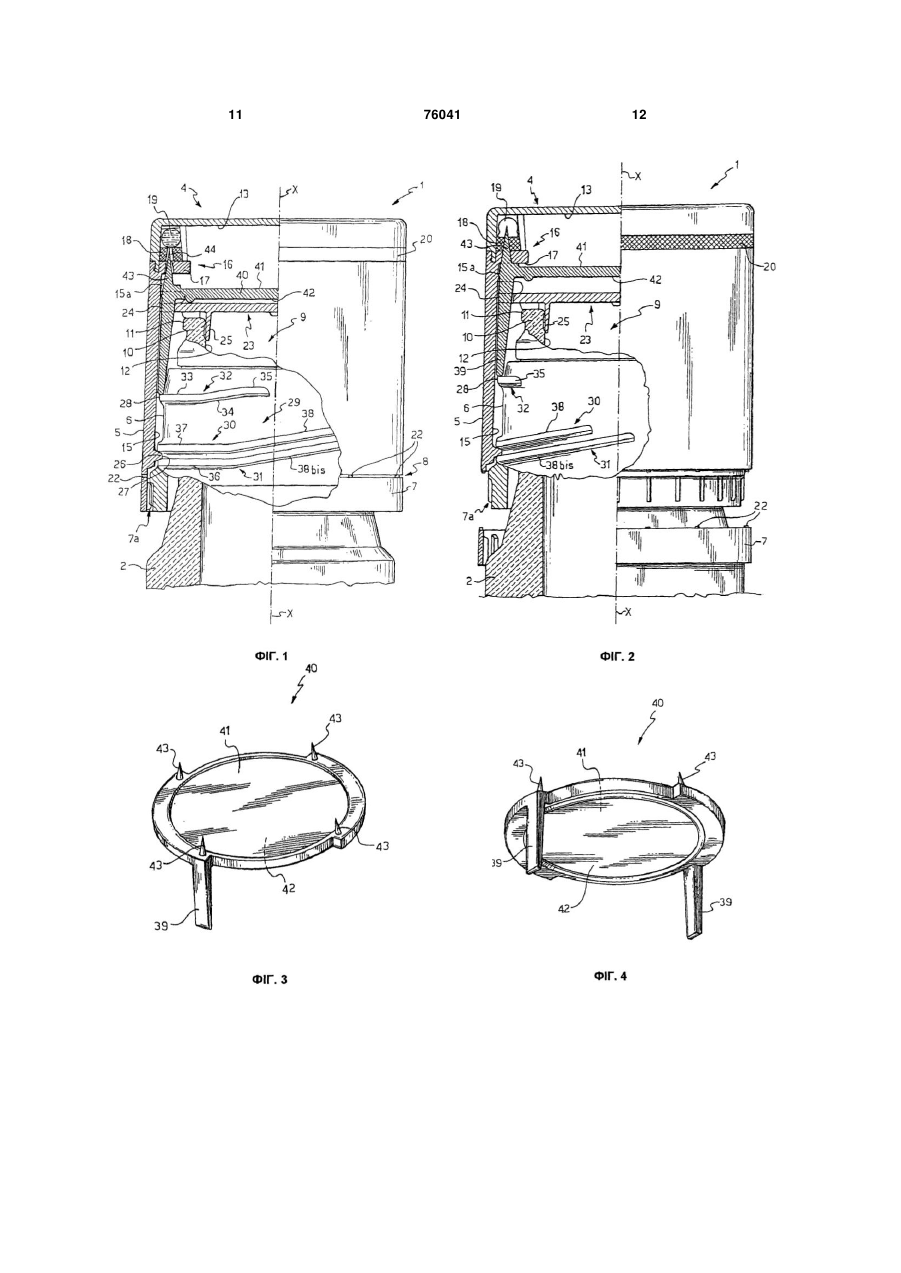

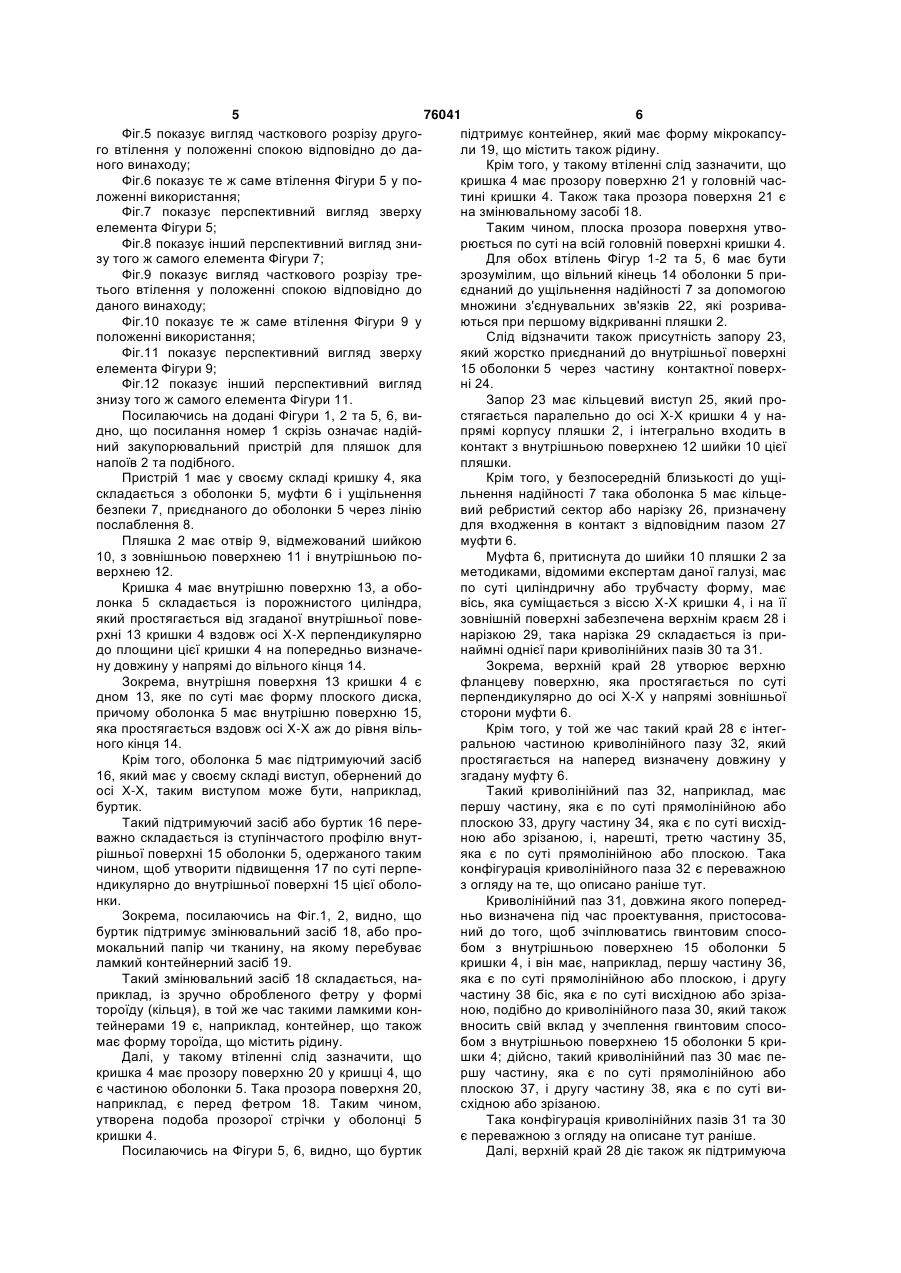

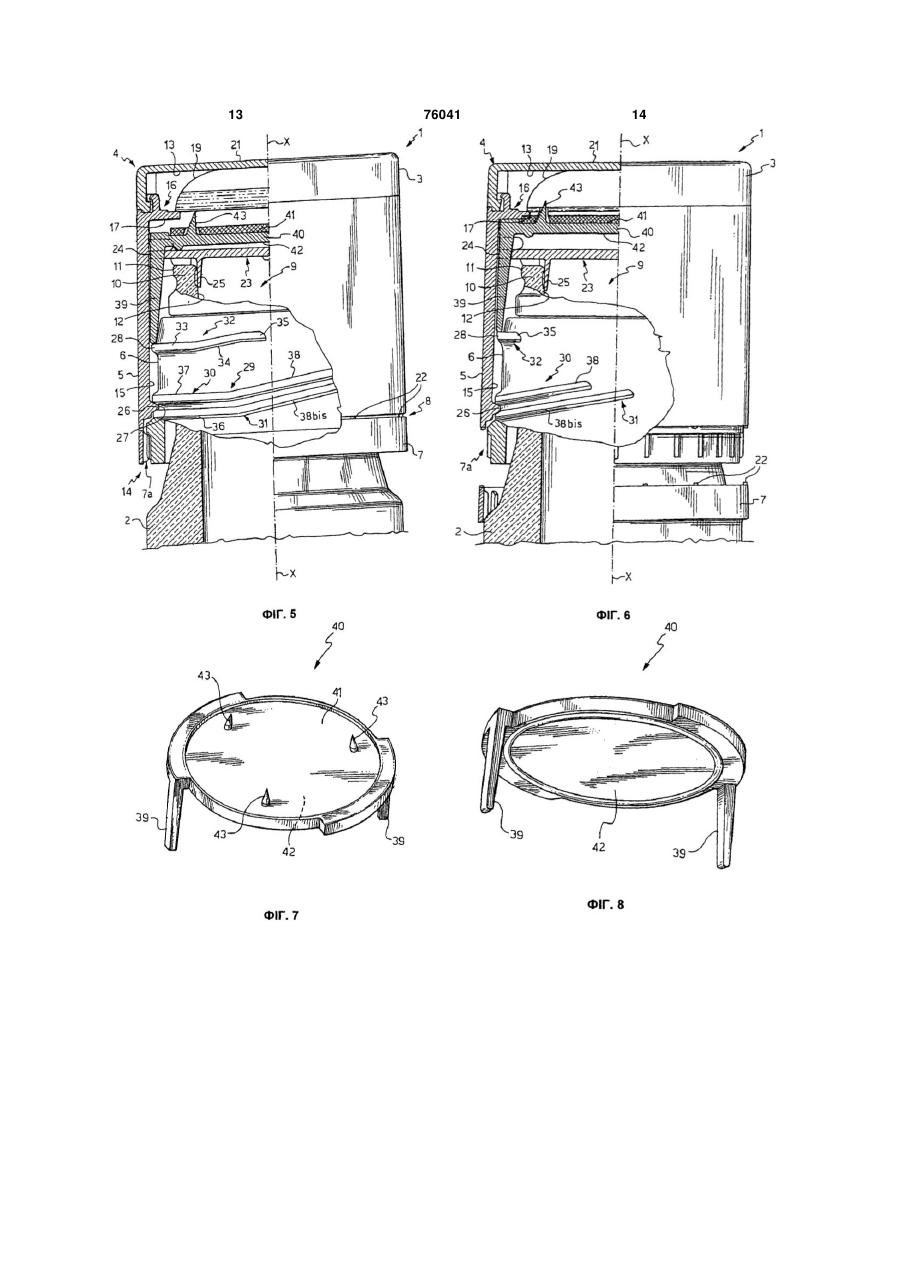

1. Закупорювальний пристрій для контейнерів, призначених для рідини, зокрема для пляшок для напоїв і подібного, які мають отвір, обмежений шийкою, що простягається в осьовому напрямі від корпусу згаданого контейнера, який складається з: кришки, яка має принаймні одну частину прозорої поверхні, оболонки і дна; згаданої оболонки, що простягається вздовж поздовжньої осі (Х-Х) перпендикулярно до згаданої кришки, перебуваючи в контакті гвинтовим чином з шийкою згаданого контейнера через множину профілів, і приєднана до кільця надійності через лінію послаблення; згаданого отвору, закритого запором; згаданого запору, приєднаного до згаданої оболонки і забезпеченого буртиком; згаданого буртика, що простягається по осі у напрямі корпусу згаданого контейнера і контактує з шийкою згаданого контейнера; який відрізняється тим, що він має у своєму складі: дисковий елемент, встановлений у верхній частині згаданого запору і трансверсально відносно згаданої оболонки, який має діаметр, по суті рівний діаметру згаданого отвору, і забезпечений верхньою поверхнею і нижньою поверхнею; згадана верхня поверхня згаданого дискового елемента забезпечена принаймні одним виступом, який простягається у напрямі до дна згаданої кришки; ламкий контейнерний засіб, вставлений між принаймні одним згаданим виступом і дном згаданої кришки, і призначений для уміщення субстанцій, здатних змінювати умови зони, видимої через згадану принаймні одну прозору частину згаданої кришки; 2 (19) 1 3 76041 4 11. Закупорювальний пристрій за п. 6, який відріз16. Закупорювальний пристрій за п. 15, який відріняється тим, що жолобчаста ніжка є коаксіальною зняється тим, що згаданий засіб, призначений до згаданого дискового елемента. для змінювання свого кольорового статусу, скла12. Закупорювальний пристрій за п. 1, який відріздається із фетру, тканини або промокального паняється тим, що згаданий ламкий контейнерний перу, або лакмусового паперу, гелю чи гранул созасіб складається із множини мікрокапсул. лі. 13. Закупорювальний пристрій за п. 1, який відріз17. Закупорювальний пристрій за п. 16, який відріняється тим, що згаданий ламкий контейнерий зняється тим, що згадані субстанції, здатні змінюзасіб має форму тороїда. вати умови зони, видимої через згадану принаймні 14. Закупорювальний пристрій за п. 1, який відрізодну прозору частину згаданої кришки, складаютьняється тим, що згаданими субстанціями, здатся з рідини, що реагує зі згаданим фетром. 18. Закупорювальний пристрій за п. 1, який відрізними змінювати умови зони, видимої через згаданяється тим, що згадана частина прозорої поверну принаймні одну прозору частину згаданої кришки, є типи, чутливі до газоподібних елементів, хні згаданої кришки є кільцевою частиною згаданої присутніх в атмосфері. оболонки. 15. Закупорювальний пристрій за п. 1, який відріз19. Закупорювальний пристрій за п. 1, який відрізняється тим, що згадана верхня поверхня згаданяється тим, що згадана частина прозорої поверного дискового елемента забезпечена засобом, хні згаданої кришки є верхньою плоскою частиною призначеним для змінювання свого кольорового згаданої кришки. статусу. Даний винахід відноситься до надійного закупорювального пристрою для пляшок і подібного, забезпеченого оптичним індикатором ушкодження, здатним давати покази споживачеві відносно попереднього ушкодження чи видалення згаданого закупорювального пристрою для пляшки. Необхідність визначення того, чи був закупорювальний пристрій раніше ушкоджений або видалений, широко відчувалась покупцями контейнера. Для задоволення цієї потреби добре відомі оптичні індикатори, які діють як контрольний засіб, щоб визначити, чи контейнер перебуває в умовах оригінального закупорювання, або він вже був відкритий і/або навмисно ушкоджений. Зокрема, патент США 4480760 забезпечує для контейнера закупорювальний диск, верхня поверхня якого забезпечена декількома мікрокапсулами, здатними давати покази відносно відкривання і/або ушкодження. Такі мікрокапсули ламаються, коли згаданий диск відокремлюється від контейнера. Таким чином, такі оптичні індикатори дають можливість здійснювати контроль як з гігієнічної точки зору, так і відносно зберігання, наприклад, як у випадку продукту харчування або рідин. Однак, відомі закупорювальні пристрої, забезпечені оптичними індикаторами, мають недолік, який полягає у необхідності додаткових операцій при складанні, які мають бути здійснені на контейнері, як тільки згаданий контейнер заповнений, при цьому вносячи більш високу вартість як відносно економіки, так і відносно часу, необхідного для здійснення цього складання. Інші відомі закупорювальні пристрої, забезпечені оптичними індикаторами, вимагають особливої послідовності операцій, які нелегко здійснити користувачеві, щоб дати можливість доступу до вмісту контейнера, як тільки такий закупорювальний пристрій приведений у дію. Відповідно до вищезгаданого попереднього рівня техніки, метою даного винаходу є реалізація закупорювального пристрою, забезпеченого інди катором, який може змінювати зовнішній вигляд при першому відкриванні без дорогих додаткових операцій при складанні, так що користувач може бути впевнений у відкриванні і/або ушкодженні цього закупорювального пристрою. Іншою метою даного винаходу є уведення у закупорювальний пристрій індикатора, який може змінювати свій зовнішній вигляд при першому відкриванні. Іншою метою даного винаходу є полегшення першого відкривання закупорювального пристрою. Відповідно до даного винаходу, таку мету досягнуто за допомогою надійного закупорювального пристрою для контейнерів, призначених для рідини, особливо пляшок для напоїв і подібного, відповідно до п.1 формули винаходу. Завдяки даному винаходу, можна реалізувати надійний закупорювальний пристрій для пляшок для напоїв і подібного, який не потребує додаткових операцій при складанні. Крім того, завдяки даному винаходу можна одержати надійний закупорювальний пристрій для пляшок для напоїв та подібного, який може бути використаний просто та інтуїтивно. Нарешті, можливо одержати надійний закупорювальний пристрій для пляшок для напоїв та подібного, забезпечений індикатором ушкодження і/або відкривання, який можна легко помітити і побачити. Характерні ознаки та переваги даного винаходу можна виявити більш чітко із наступного детального опису практичного втілення, здійсненого шляхом не обмежуючого прикладу, на доданих кресленнях. На цих кресленнях: з Фіг.1 показує вигляд часткового розрізу першого втілення у положенні спокою, відповідно до даного винаходу; Фіг.2 показує те ж саме втілення Фігури 1 у положенні використання; Фіг.3 показує перспективний вигляд зверху елемента Фігури 1; Фіг.4 показує інший перспективний вигляд знизу того ж самого елемента Фігури 3; 5 76041 6 Фіг.5 показує вигляд часткового розрізу другопідтримує контейнер, який має форму мікрокапсуго втілення у положенні спокою відповідно до дали 19, що містить також рідину. ного винаходу; Крім того, у такому втіленні слід зазначити, що Фіг.6 показує те ж саме втілення Фігури 5 у покришка 4 має прозору поверхню 21 у головній часложенні використання; тині кришки 4. Також така прозора поверхня 21 є Фіг.7 показує перспективний вигляд зверху на змінювальному засобі 18. елемента Фігури 5; Таким чином, плоска прозора поверхня утвоФіг.8 показує інший перспективний вигляд знирюється по суті на всій головній поверхні кришки 4. зу того ж самого елемента Фігури 7; Для обох втілень Фігур 1-2 та 5, 6 має бути Фіг.9 показує вигляд часткового розрізу трезрозумілим, що вільний кінець 14 оболонки 5 притього втілення у положенні спокою відповідно до єднаний до ущільнення надійності 7 за допомогою даного винаходу; множини з'єднувальних зв'язків 22, які розриваФіг.10 показує те ж саме втілення Фігури 9 у ються при першому відкриванні пляшки 2. положенні використання; Слід відзначити також присутність запору 23, Фіг.11 показує перспективний вигляд зверху який жорстко приєднаний до внутрішньої поверхні елемента Фігури 9; 15 оболонки 5 через частину контактної поверхФіг.12 показує інший перспективний вигляд ні 24. знизу того ж самого елемента Фігури 11. Запор 23 має кільцевий виступ 25, який проПосилаючись на додані Фігури 1, 2 та 5, 6, вистягається паралельно до осі X-X кришки 4 у надно, що посилання номер 1 скрізь означає надійпрямі корпусу пляшки 2, і інтегрально входить в ний закупорювальний пристрій для пляшок для контакт з внутрішньою поверхнею 12 шийки 10 цієї напоїв 2 та подібного. пляшки. Пристрій 1 має у своєму складі кришку 4, яка Крім того, у безпосередній близькості до ущіскладається з оболонки 5, муфти 6 і ущільнення льнення надійності 7 така оболонка 5 має кільцебезпеки 7, приєднаного до оболонки 5 через лінію вий ребристий сектор або нарізку 26, призначену послаблення 8. для входження в контакт з відповідним пазом 27 Пляшка 2 має отвір 9, відмежований шийкою муфти 6. 10, з зовнішньою поверхнею 11 і внутрішньою поМуфта 6, притиснута до шийки 10 пляшки 2 за верхнею 12. методиками, відомими експертам даної галузі, має Кришка 4 має внутрішню поверхню 13, а обопо сутіциліндричну або трубчасту форму, має лонка 5 складається із порожнистого циліндра, вісь, яка суміщається з віссю Х-Х кришки 4, і на її який простягається від згаданої внутрішньої повезовнішній поверхні забезпечена верхнім краєм 28 і рхні 13 кришки 4 вздовж осі Х-Х перпендикулярно нарізкою 29, така нарізка 29 складається із придо площини цієї кришки 4 на попередньо визначенаймні однієї пари криволінійних пазів 30 та 31. ну довжину у напрямі до вільного кінця 14. Зокрема, верхній край 28 утворює верхню Зокрема, внутрішня поверхня 13 кришки 4 є фланцеву поверхню, яка простягається по суті дном 13, яке по суті має форму плоского диска, перпендикулярно до осі Х-Х у напрямі зовнішньої причому оболонка 5 має внутрішню поверхню 15, сторони муфти 6. яка простягається вздовж осі Х-Х аж до рівня вільКрім того, у той же час такий край 28 є інтегного кінця 14. ральною частиною криволінійного пазу 32, який Крім того, оболонка 5 має підтримуючий засіб простягається на наперед визначену довжину у 16, який має у своєму складі виступ, обернений до згадану муфту 6. осі Х-Х, таким виступом може бути, наприклад, Такий криволінійний паз 32, наприклад, має буртик. першу частину, яка є по суті прямолінійною або Такий підтримуючий засіб або буртик 16 переплоскою 33, другу частину 34, яка є по суті висхідважно складається із ступінчастого профілю внутною або зрізаною, і, нарешті, третю частину 35, рішньої поверхні 15 оболонки 5, одержаного таким яка є по суті прямолінійною або плоскою. Така чином, щоб утворити підвищення 17 по суті перпеконфігурація криволінійного паза 32 є переважною ндикулярно до внутрішньої поверхні 15 цієї оболоз огляду на те, що описано раніше тут. нки. Криволінійний паз 31, довжина якого попередЗокрема, посилаючись на Фіг.1, 2, видно, що ньо визначена під час проектування, пристосовабуртик підтримує змінювальний засіб 18, або проний до того, щоб зчіплюватись гвинтовим спосомокальний папір чи тканину, на якому перебуває бом з внутрішньою поверхнею 15 оболонки 5 ламкий контейнерний засіб 19. кришки 4, і він має, наприклад, першу частину 36, Такий змінювальний засіб 18 складається, наяка є по суті прямолінійною або плоскою, і другу приклад, із зручно обробленого фетру у формі частину 38 біс, яка є по суті висхідною або зрізатороїду (кільця), в той же час такими ламкими конною, подібно до криволінійного паза 30, який також тейнерами 19 є, наприклад, контейнер, що також вносить свій вклад у зчеплення гвинтовим спосомає форму тороїда, що містить рідину. бом з внутрішньою поверхнею 15 оболонки 5 криДалі, у такому втіленні слід зазначити, що шки 4; дійсно, такий криволінійний паз 30 має пекришка 4 має прозору поверхню 20 у кришці 4, що ршу частину, яка є по суті прямолінійною або є частиною оболонки 5. Така прозора поверхня 20, плоскою 37, і другу частину 38, яка є по суті винаприклад, є перед фетром 18. Таким чином, східною або зрізаною. утворена подоба прозорої стрічки у оболонці 5 Така конфігурація криволінійних пазів 31 та 30 кришки 4. є переважною з огляду на описане тут раніше. Посилаючись на Фігури 5, 6, видно, що буртик Далі, верхній край 28 діє також як підтримуюча 7 76041 8 основа для виступу 39 у формі стрижня. конусну форму, яка забезпечує руйнування конТаким чином, дисковий елемент 40 має притейнера 19, але вони можуть бути також елеменнаймні одну пару виступів 39 у формі стрижня. тами, що мають таку форму, яка забезпечує руйДійсно, дисковий елемент 40 забезпечений нування контейнерного засобу 19 через попередньо визначеною товщиною, забезпеченою розплющування. під час проектування, так, щоб утворити верхню Для обох втілень надійний закупорювальний поверхню 41 і нижню поверхню 42. Виступ 39 є пристрій 1 відповідно до даного винаходу складечастиною нижньої поверхні 42. ний так, що він утворює єдине ціле, яке можна Крім того, дисковий елемент 40 на верхній позастосовувати самостійно, натискаючи на згадану верхні 41 забезпечений також іншим виступом 43, шийку 10, поки вона з тріском увійде в контакт з який простягається паралельно до осі Х-Х кришки цією шийкою пляшки 2. 4 у напрямі дна 13 згаданої кришки 4. Такою ситуацією є та, що показана на Фіг.1 та Як може бути зрозуміло із серії Фігур 1, 8, існує 5, тобто перше і друге втілення даного винаходу, різниця між довжиною виступу 43, належного до коли вони перебувають у так званих умовах споверхньої поверхні 41, і виступу 39, належного до кою. нижньої поверхні 42 дискового елемента 40. Така Як тільки користувач здійснить дію відкриванрізниця є переважною з огляду на описане тут ня надійного пристрою, тобто, відгвинтить кришку раніше. 4 відносно муфти 6, частина 26 з гвинтовою нарізУ цих першому та другому втіленнях даного кою вступає у контакт у пазу 27 муфти 6, таким винаходу положення дискового елемента 40 є чином спричиняючи кутове обертання кришки 4. особливо важливим. Дійсно, такий дисковий елеІншими словами, таке кутове обертання, здіймент встановлений у верхній частині згаданого снене тільки користувачем, спричиняє обертовий запору 23. рух кришки 4 навколо її осі Х-Х, при цьому спричиЯк може бути зрозумілим, зокрема, з Фігури 1, няючи руйнування з'єднувальних зв'язків 15 ущівиступ 43 закріплюється клином у спеціальному льнення надійності 7. гнізді 44, утвореному у підвищенні 17, і такий виУ той же час за виступом 39 у формі стрижня, ступ 43 простягається аж до перекриття контейнеякий діє як з'єднувальний засіб між профілем 32 і рного засобу 19, який має форму тороїда. дисковим елементом 40, слідує прямолінійна або З іншого боку, із Фіг.5 можна зрозуміти, що виплоска частина 33 криволінійного паза 32, оскільки ступ 43 простягається аж до перекриття згаданого він жорстко у вісьовому напрямі приєднаний до ламкого контейнерного засобу 19, який має форму внутрішньої поверхні 15 оболонки 5 кришки 4. мікрокапсули, без проходження через будь-яке Іншими словами, на цій першій стадії обертангніздо. ня кришки 4 за дисковим елементом 40 з верхнім Посилаючись на Фігури 3, 4, можна бачити пе43 та нижнім 39 виступами слідує тільки горизонрспективний вигляд зверху та знизу дискового тальний профіль 33 криволінійного паза 32. елемента 40 першого втілення, відповідно, тобто, У той же час за частиною з гвинтовою різьбою втілення, показаного на Фігурах 1, 2. (або ребром) 26 оболонки 5 слідує паз 27, який На цих Фігурах 3, 4 можна бачити присутність складається із криволінійних пазів 31 та 30 її прямножини виступів 43 на верхній поверхні 41 дискомолінійної частини, тобто, частини 36 криволінійвого елемента 40. Такі виступи 43 укладені на пеного паза 31 і частини 37 криволінійного паза 30 риферії дискового елемента 40 взаємно симетривідповідно. чним чином. Під час цієї стадії, як вже описано, лінія посМожна також зазначити, що виступи у вигляді лаблення 8, яка з'єднує кришку 4 з ущільненням стрижня 39 нижньої поверхні 42 є меншими, ніж надійності 7, руйнується при обертанні. виступи 43 верхньої поверхні 41. Це відбувається Дійсно, таке ущільнення надійності 7 жорстко тому, що єдина пара виступів 39 у формі стрижня приєднане до кінцевої частини паза 6, оберігаючи є достатньою, щоб досягти бажану мету. ущільнення від обертання через підходящий з'єдЯк можна помітити із окремих втілень, виступи нувальний засіб 7а. 43 поверхні 41 є перфорувальними елементами, Якщо користувач продовжує обертання кришщо мають таку конічну форму, яка забезпечує руйки 4, то виступ 39 у формі стрижня зустрічається зі нування контейнера 19, але вони також можуть зрізаним (висхідним) профілем 34 криволінійного бути засобом, який має таку форму, яка дає можпаза 32, таким чином спричиняючи вісьовий рух ливість зруйнувати контейнерний засіб 19 шляхом вздовж осі Х-Х дискового елемента 40 з його висплющування. Наприклад, контейнерний засіб 19 ступами 39 та 43. Такий вісьовий рух дискового може бути тонкими скляними дисками. елемента 40 спричиняє перфорацію ламкого конПосилаючись на Фігури 7, 8, тобто, на перспетейнерного засобу 19 виступами 43, при цьому ктивні вигляди дискового елемента 40 у випадку спричиняючи витікання рідини, що містилася у цих другого втілення, можна помітити, що виступи 43, контейнерах 19. присутні на верхній поверхні 41 дискового елеменРідина поширюється на фетр 18, таким чином та 40, перебувають у найбільш глибокому полоспричиняючи зміну його кольору, як показано на женні порівняно з таким, показаним на перспектиФіг.2 та 6. вних виглядах Фігур 3, 4, хоча виступи 39 нижньої У першому втіленні, показаному на Фіг.1, 2, це поверхні 42 укладені таким же чином, що і показаозначає, що користувач може бачити через прозоно у попередніх перспективних виглядах Фігур 3, 4. ру поверхню або стрічку 20 внутрішню зону в той Також у випадку втілень Фігур 7, 8 виступи 43 є час, коли вона набуває різного кольору відносно перфорувальними елементами, що мають таку початкового кольору, при цьому забезпечуючи 9 76041 10 легку перевірку відкривання і/або пошкодження Дійсно, розглядаючи перспективний вигляд Фізакупорювального пристрою 1. гур 11- 12, можна помітити, що цей з'єднувальний У другому втіленні, показаному на Фіг.5, 6, визасіб 50 складається із криволінійних пазів, одертікання рідини із мікрокапсули 13 спричиняє зміну жаних на нижній поверхні 42 згаданого дискового кольору, яку можна бачити через всю головну поелемента 40. верхню 21 кришки 4, забезпечуючи у цій ситуації Дійсно, згадані криволінійні пази 50 мають негайну і інтуїтивну перевірку щодо відкривання плоску частину 51 і зрізану частину 52, призначені/або пошкодження закупорювального пристрою 1. ня яких ілюстроване тут раніше. На кінці висхідної частини 34 криволінійного Далі, на Фігурі 12 можна помітити присутність паза 32 знаходиться ще прямолінійна або плоска жолобчастої ніжки 53, яка простягається у вісьочастина 35; така плоска частина 35 запирає диск вому напрямі вздовж осі Х-Х кришки 4 і є сувісною 40 виступами 39 та 43 безповоротно проти повервідносно отвору 9 виливального елемента 45 хні 17 підвищення 16 через зручні засоби 15а, пляшки 2. одержані на внутрішній поверхні 15 оболонки 5. Також у цьому останньому втіленні, як тільки У той же час, коли ребро 26 продовжує свій користувач відкрив надійний пристрій 1, тобто, шлях, воно зустрічається з висхідною частиною 38 відгвинтив кришку 4 з виливального елемента 45, та 38 біс криволінійних пазів 30 та 31; такі висхідні за буртиком 46 слідує різьбонарізний елемент 47, або зрізані частини 38 та 38 біс дають можливість при цьому спричиняючи кутове обертання кришкришці 4 здійснити вісьовий рух вздовж її осі Х-Х ки 4. так, щоб спричинити відгвинчування кришки 4 від Іншими словами, таке кутове обертання, здійпазу 6, як показано на Фігурах 2 та 6. снене користувачем, спричиняє у той же час оберУ обох втіленнях, описаних дотепер, в кінці товий рух і переміщення кришки 4 навколо її осі Хоперації відгвинчування кришки 4 дискова деталь Х, при цьому спричиняючи руйнування лінії посла40 з виступами 43 верхньої поверхні 41 і виступаблення 8 і перфорацію контейнера 19 виступами 39 у формі стрижнів нижньої поверхні 42 залими 43. шаються вставленими так, що їх можна видалити, Так, коли кришку 4 обертає користувач, то зау положеннях, показаних на Фігурах 2 та 6, тобто, пор 23 обертається, натягнутий кришкою 4, оскільу так званому положенні використання. ки вона жорстко приєднана до внутрішньої поверПосилаючись на Фігури 9, 10, які показують хні 15 оболонки 5 через контактну частину 24, в третє втілення даного винаходу, де та ж сама нутой час як дисковий елемент 40 все ще залишамерація використана для вже описаних елементів, ється біля центральної жолобчастої ніжки 53. можливо негайно помітити присутність виливальДисковий елемент 40 все ще залишається як ного елемента 45, вмонтованого на пляшці 2 відкутовим, так і вісьовим, поки висхідний профіль 52 повідно до звичайних методик, добре відомих екскриволінійних пазів 50 перебуває в контакті. пертам галузі. Коли такі умови відбуваються, то відбувається Оболонка 5 кришки 4 має підтримуючий засіб вісьовий рух вздовж осі Х-Х дискового елемента 46, що має виступ, обернений до осі Х-Х, таким 40 і через виступи 43, тобто, виступи у формі ковиступом є буртик. нуса, при цьому спричиняючи перфорацію ламкого Такий підтримуючий засіб або буртик 46 переконтейнерного засобу 19. важно складається із ступінчастого профілю внутПотім відбувається виливання рідини, що місрішньої поверхні оболонки 5, одержаного таким титься у цих контейнерах 19, і рідина розбризкучином, що утворюється підвищення 47, яке є по ється на змінювальний засіб 18, таким чином суті перпендикулярним до внутрішньої поверхні 15 спричиняючи зміну його кольору. цієї оболонки. Таке підвищення 47 діє як підтримка Оскільки кришка 4 забезпечена прозорою годля профілю або криволінійного паза 48 виливаловною поверхнею 21, то користувач може негайльного елемента 45. но бачити, чи кришку 4 відкривали або пошкодили. Такий профіль 48, наприклад, має першу по Переважно всі вищезазначені втілення також суті прямолінійну або плоску частину 49, другу по забезпечені ламким контейнерним засобом 19, суті висхідну частину 50. для уміщення субстанції, іншої, ніж рідина, яка Така конфігурація профілю 48 є переважною з може бути активована газоподібними елементами, огляду на описане тут раніше. присутніми в атмосфері. Далі, слід зазначити, що кришка 4 має прозору Зокрема і переважно, це вирішення дає можповерхню 21 у головній частині кришки 4. Така ливість усунення змінювального засобу 18, з напрозора поверхня 21 є на змінювальному заступним збереженням коштів та часу виготовсобі 18. лення. Зокрема, виливальний елемент 45, який по суДійсно, наприклад, можна забезпечити конті має циліндричну або трубчасту форму, має вісь, тейнери, які можуть бути зруйновані шляхом перяка суміщується з віссю Х-Х кришки, і оскільки вофорації або сплющування, що містять субстанцію, на забезпечена на її зовнішній частині криволінійяка окислюєтьсяпри контактуванні з киснем, таким ним пазом 48, вона входить в контакт гвинтовим чином змінюючи її зовнішній вигляд, як тільки вичином з внутрішньою поверхнею 15 оболонки 5 ступи здійснять свою руйнівну дію на контейнеркришки 4. ний засіб. На відміну від показаного у попередніх втіленТакою субстанцією може бути гель або гранунях Фігур 1, 2 та 5, 6, це втілення має з'єднувальли солі, які змінюють свій колір при контактуванні з ний засіб 50, встановлений між запором 23 і дисповітрям. ковим елементом 40. 11 76041 12 13 76041 14 15 Комп’ютерна верстка О. Гапоненко 76041 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
