Одноразовий шприц

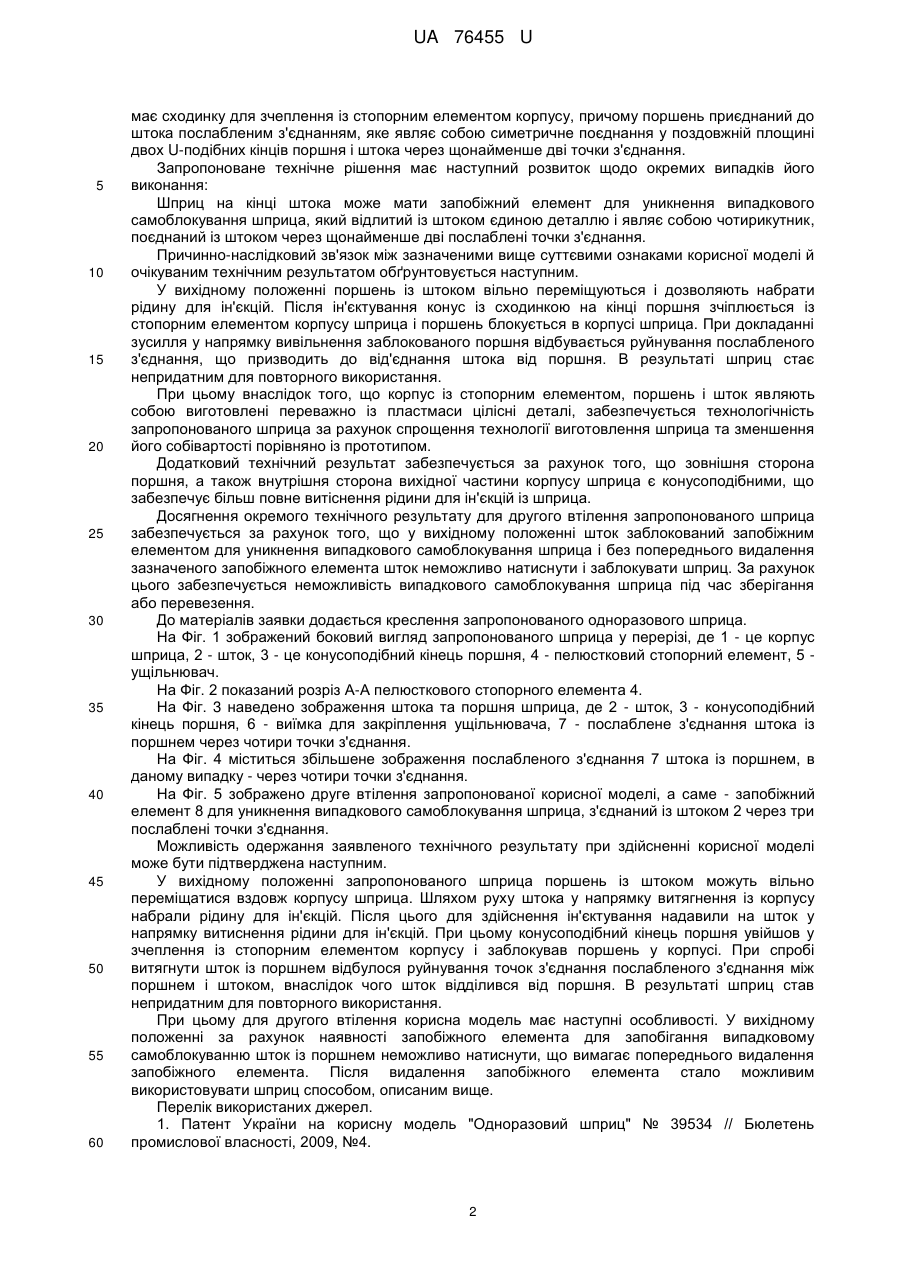

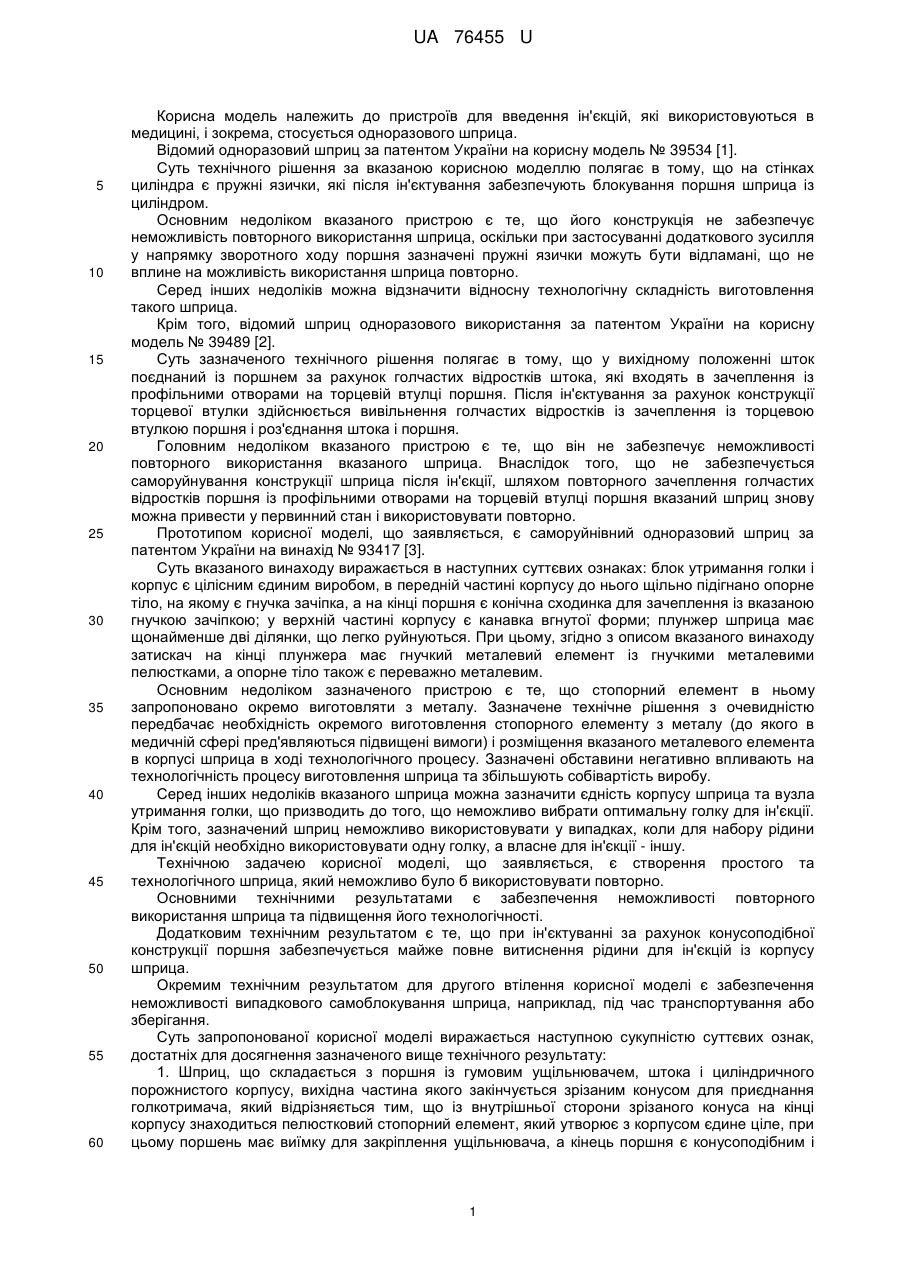

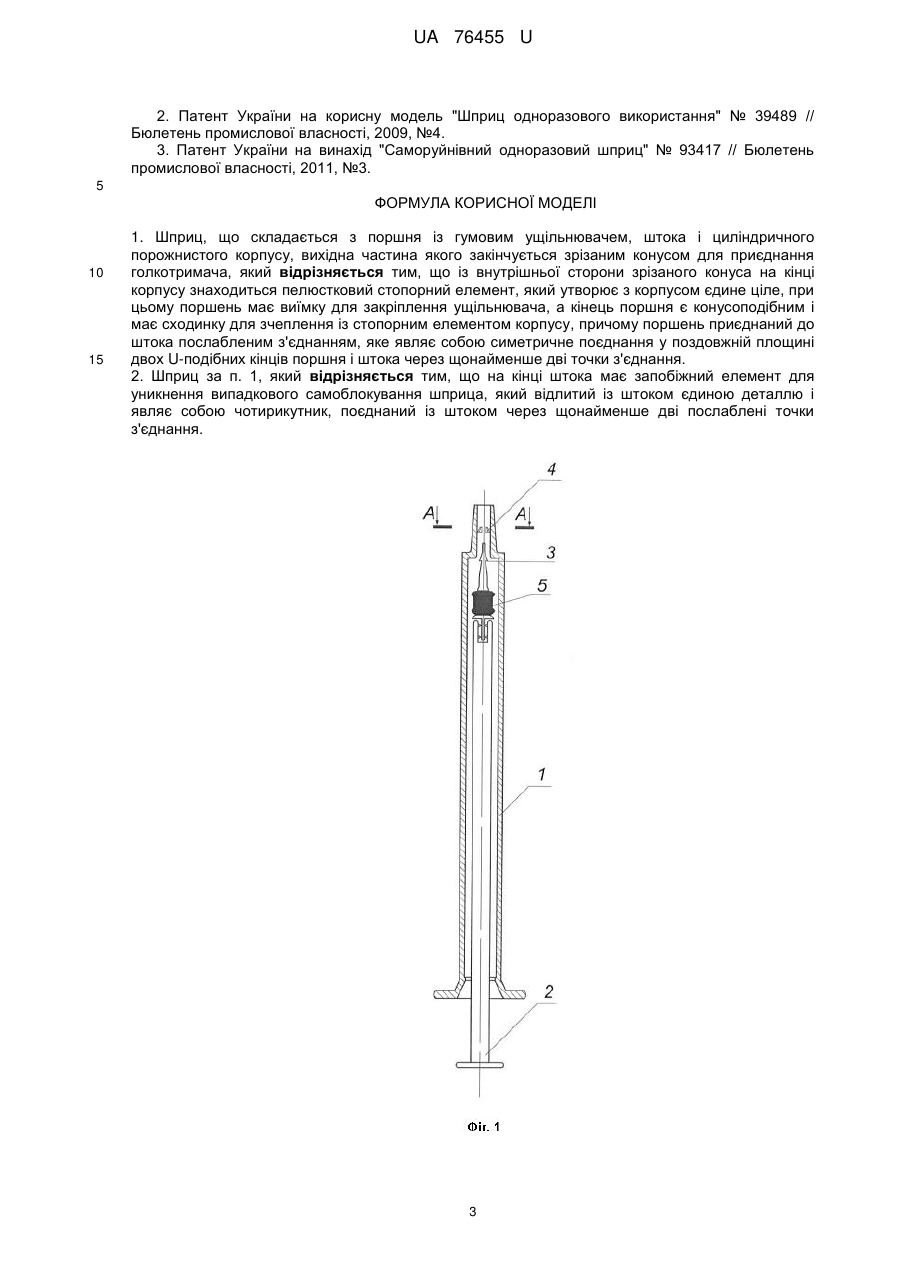

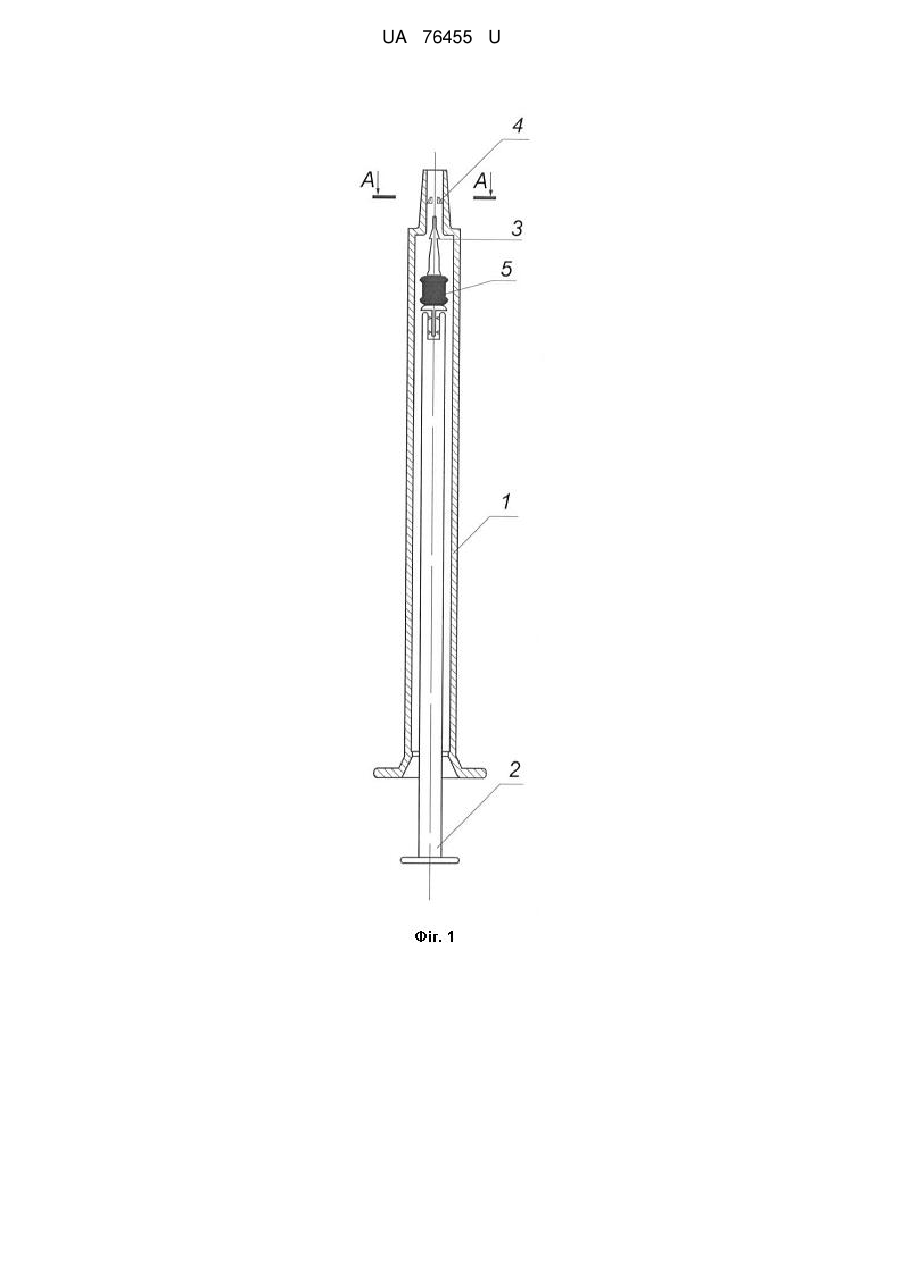

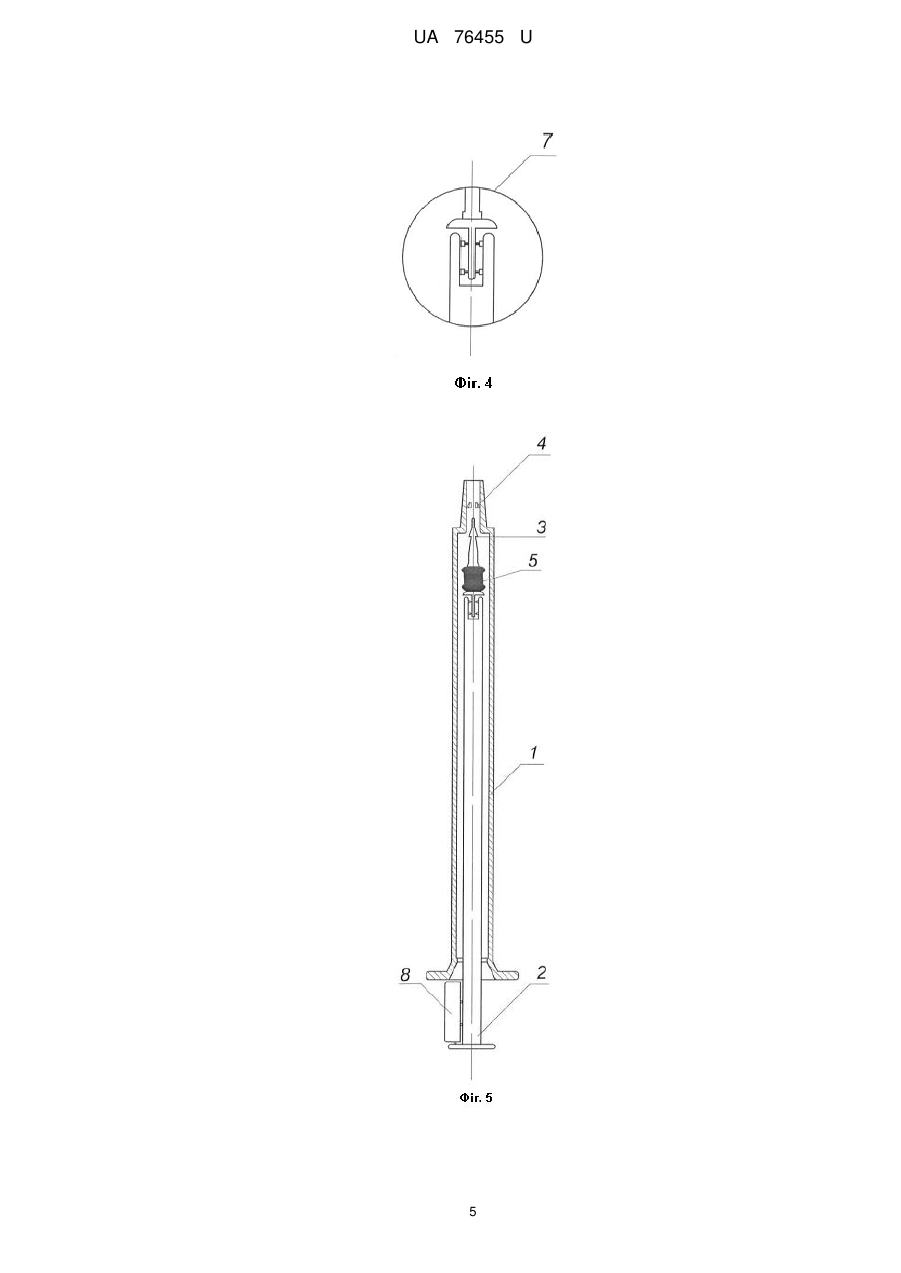

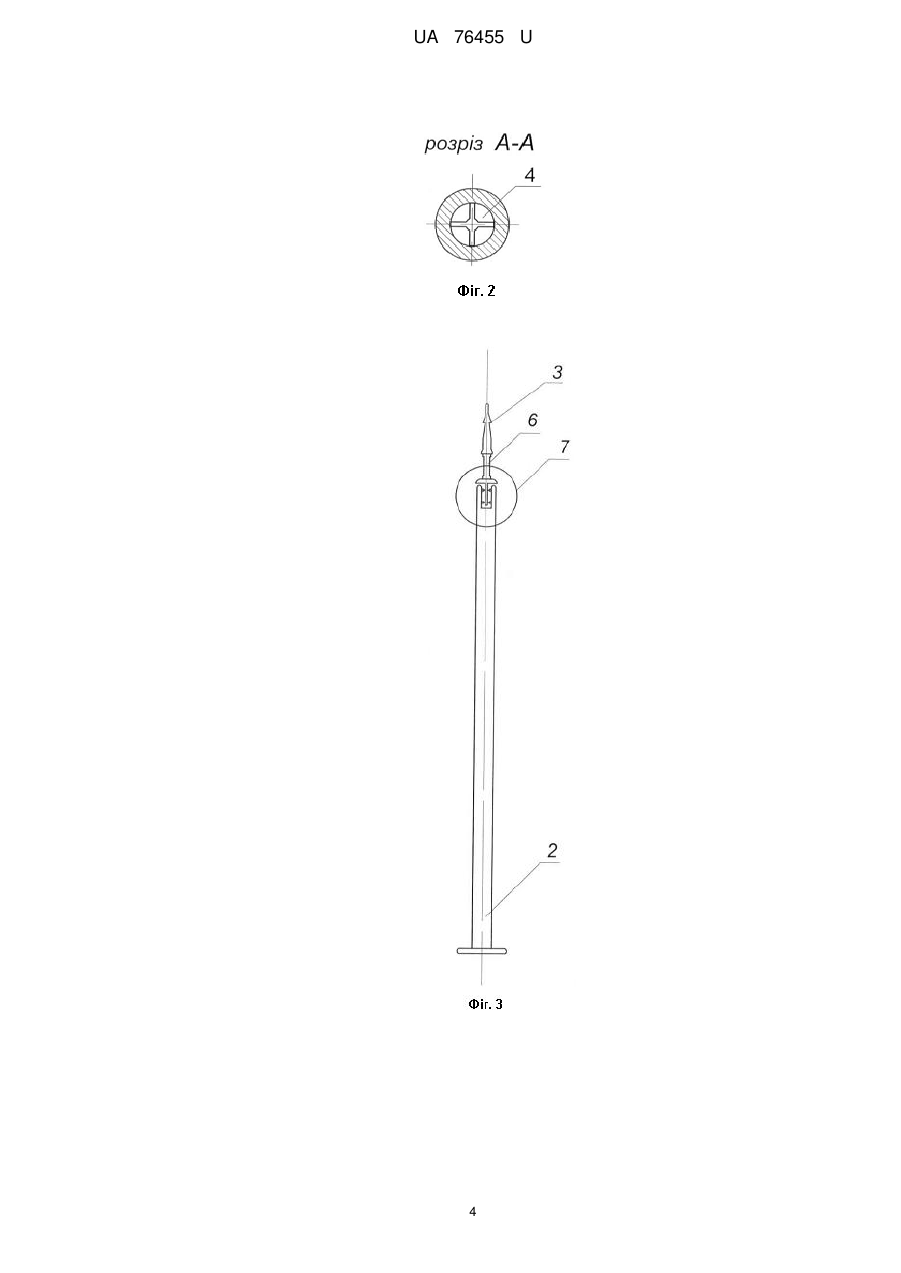

Реферат: Шприц складається з поршня із гумовим ущільнювачем, штока і циліндричного порожнистого корпусу, вихідна частина якого закінчується зрізаним конусом для приєднання голкотримача. Із внутрішньої сторони зрізаного конуса на кінці корпусу знаходиться пелюстковий стопорний елемент, який утворює з корпусом єдине ціле. Поршень має виїмку для закріплення ущільнювача. Кінець поршня є конусоподібним і має сходинку для зчеплення із стопорним елементом корпусу. Поршень приєднаний до штока послабленим з'єднанням, яке являє собою симетричне поєднання у поздовжній площині двох U-подібних кінців поршня і штока через дві точки з'єднання. UA 76455 U (54) ОДНОРАЗОВИЙ ШПРИЦ UA 76455 U UA 76455 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для введення ін'єкцій, які використовуються в медицині, і зокрема, стосується одноразового шприца. Відомий одноразовий шприц за патентом України на корисну модель № 39534 [1]. Суть технічного рішення за вказаною корисною моделлю полягає в тому, що на стінках циліндра є пружні язички, які після ін'єктування забезпечують блокування поршня шприца із циліндром. Основним недоліком вказаного пристрою є те, що його конструкція не забезпечує неможливість повторного використання шприца, оскільки при застосуванні додаткового зусилля у напрямку зворотного ходу поршня зазначені пружні язички можуть бути відламані, що не вплине на можливість використання шприца повторно. Серед інших недоліків можна відзначити відносну технологічну складність виготовлення такого шприца. Крім того, відомий шприц одноразового використання за патентом України на корисну модель № 39489 [2]. Суть зазначеного технічного рішення полягає в тому, що у вихідному положенні шток поєднаний із поршнем за рахунок голчастих відростків штока, які входять в зачеплення із профільними отворами на торцевій втулці поршня. Після ін'єктування за рахунок конструкції торцевої втулки здійснюється вивільнення голчастих відростків із зачеплення із торцевою втулкою поршня і роз'єднання штока і поршня. Головним недоліком вказаного пристрою є те, що він не забезпечує неможливості повторного використання вказаного шприца. Внаслідок того, що не забезпечується саморуйнування конструкції шприца після ін'єкції, шляхом повторного зачеплення голчастих відростків поршня iз профільними отворами на торцевій втулці поршня вказаний шприц знову можна привести у первинний стан і використовувати повторно. Прототипом корисної моделі, що заявляється, є саморуйнівний одноразовий шприц за патентом України на винахід № 93417 [3]. Суть вказаного винаходу виражається в наступних суттєвих ознаках: блок утримання голки і корпус є цілісним єдиним виробом, в передній частині корпусу до нього щільно підігнано опорне тіло, на якому є гнучка зачіпка, а на кінці поршня є конічна сходинка для зачеплення із вказаною гнучкою зачіпкою; у верхній частині корпусу є канавка вгнутої форми; плунжер шприца має щонайменше дві ділянки, що легко руйнуються. При цьому, згідно з описом вказаного винаходу затискач на кінці плунжера має гнучкий металевий елемент із гнучкими металевими пелюстками, а опорне тіло також є переважно металевим. Основним недоліком зазначеного пристрою є те, що стопорний елемент в ньому запропоновано окремо виготовляти з металу. Зазначене технічне рішення з очевидністю передбачає необхідність окремого виготовлення стопорного елементу з металу (до якого в медичній сфері пред'являються підвищені вимоги) і розміщення вказаного металевого елемента в корпусі шприца в ході технологічного процесу. Зазначені обставини негативно впливають на технологічність процесу виготовлення шприца та збільшують собівартість виробу. Серед інших недоліків вказаного шприца можна зазначити єдність корпусу шприца та вузла утримання голки, що призводить до того, що неможливо вибрати оптимальну голку для ін'єкції. Крім того, зазначений шприц неможливо використовувати у випадках, коли для набору рідини для ін'єкцій необхідно використовувати одну голку, а власне для ін'єкції - іншу. Технічною задачею корисної моделі, що заявляється, є створення простого та технологічного шприца, який неможливо було б використовувати повторно. Основними технічними результатами є забезпечення неможливості повторного використання шприца та підвищення його технологічності. Додатковим технічним результатом є те, що при ін'єктуванні за рахунок конусоподібної конструкції поршня забезпечується майже повне витиснення рідини для ін'єкцій із корпусу шприца. Окремим технічним результатом для другого втілення корисної моделі є забезпечення неможливості випадкового самоблокування шприца, наприклад, під час транспортування або зберігання. Суть запропонованої корисної моделі виражається наступною сукупністю суттєвих ознак, достатніх для досягнення зазначеного вище технічного результату: 1. Шприц, що складається з поршня із гумовим ущільнювачем, штока і циліндричного порожнистого корпусу, вихідна частина якого закінчується зрізаним конусом для приєднання голкотримача, який відрізняється тим, що із внутрішньої сторони зрізаного конуса на кінці корпусу знаходиться пелюстковий стопорний елемент, який утворює з корпусом єдине ціле, при цьому поршень має виїмку для закріплення ущільнювача, а кінець поршня є конусоподібним і 1 UA 76455 U 5 10 15 20 25 30 35 40 45 50 55 60 має сходинку для зчеплення iз стопорним елементом корпусу, причому поршень приєднаний до штока послабленим з'єднанням, яке являє собою симетричне поєднання у поздовжній площині двох U-подібних кінців поршня і штока через щонайменше дві точки з'єднання. Запропоноване технічне рішення має наступний розвиток щодо окремих випадків його виконання: Шприц на кінці штока може мати запобіжний елемент для уникнення випадкового самоблокування шприца, який відлитий із штоком єдиною деталлю і являє собою чотирикутник, поєднаний із штоком через щонайменше дві послаблені точки з'єднання. Причинно-наслідковий зв'язок між зазначеними вище суттєвими ознаками корисної моделі й очікуваним технічним результатом обґрунтовується наступним. У вихідному положенні поршень із штоком вільно переміщуються і дозволяють набрати рідину для ін'єкцій. Після ін'єктування конус із сходинкою на кінці поршня зчіплюється iз стопорним елементом корпусу шприца і поршень блокується в корпусі шприца. При докладанні зусилля у напрямку вивільнення заблокованого поршня відбувається руйнування послабленого з'єднання, що призводить до від'єднання штока від поршня. В результаті шприц стає непридатним для повторного використання. При цьому внаслідок того, що корпус із стопорним елементом, поршень і шток являють собою виготовлені переважно із пластмаси цілісні деталі, забезпечується технологічність запропонованого шприца за рахунок спрощення технології виготовлення шприца та зменшення його собівартості порівняно із прототипом. Додатковий технічний результат забезпечується за рахунок того, що зовнішня сторона поршня, а також внутрішня сторона вихідної частини корпусу шприца є конусоподібними, що забезпечує більш повне витіснення рідини для ін'єкцій із шприца. Досягнення окремого технічного результату для другого втілення запропонованого шприца забезпечується за рахунок того, що у вихідному положенні шток заблокований запобіжним елементом для уникнення випадкового самоблокування шприца і без попереднього видалення зазначеного запобіжного елемента шток неможливо натиснути і заблокувати шприц. За рахунок цього забезпечується неможливість випадкового самоблокування шприца під час зберігання або перевезення. До матеріалів заявки додається креслення запропонованого одноразового шприца. На Фіг. 1 зображений боковий вигляд запропонованого шприца у перерізі, де 1 - це корпус шприца, 2 - шток, 3 - це конусоподібний кінець поршня, 4 - пелюстковий стопорний елемент, 5 ущільнювач. На Фіг. 2 показаний розріз А-А пелюсткового стопорного елемента 4. На Фіг. 3 наведено зображення штока та поршня шприца, де 2 - шток, 3 - конусоподібний кінець поршня, 6 - виїмка для закріплення ущільнювача, 7 - послаблене з'єднання штока із поршнем через чотири точки з'єднання. На Фіг. 4 міститься збільшене зображення послабленого з'єднання 7 штока із поршнем, в даному випадку - через чотири точки з'єднання. На Фіг. 5 зображено друге втілення запропонованої корисної моделі, а саме - запобіжний елемент 8 для уникнення випадкового самоблокування шприца, з'єднаний із штоком 2 через три послаблені точки з'єднання. Можливість одержання заявленого технічного результату при здійсненні корисної моделі може бути підтверджена наступним. У вихідному положенні запропонованого шприца поршень із штоком можуть вільно переміщатися вздовж корпусу шприца. Шляхом руху штока у напрямку витягнення із корпусу набрали рідину для ін'єкцій. Після цього для здійснення ін'єктування надавили на шток у напрямку витиснення рідини для ін'єкцій. При цьому конусоподібний кінець поршня увійшов у зчеплення із стопорним елементом корпусу і заблокував поршень у корпусі. При спробі витягнути шток із поршнем відбулося руйнування точок з'єднання послабленого з'єднання між поршнем і штоком, внаслідок чого шток відділився від поршня. В результаті шприц став непридатним для повторного використання. При цьому для другого втілення корисна модель має наступні особливості. У вихідному положенні за рахунок наявності запобіжного елемента для запобігання випадковому самоблокуванню шток із поршнем неможливо натиснути, що вимагає попереднього видалення запобіжного елемента. Після видалення запобіжного елемента стало можливим використовувати шприц способом, описаним вище. Перелік використаних джерел. 1. Патент України на корисну модель "Одноразовий шприц" № 39534 // Бюлетень промислової власності, 2009, №4. 2 UA 76455 U 2. Патент України на корисну модель "Шприц одноразового використання" № 39489 // Бюлетень промислової власності, 2009, №4. 3. Патент України на винахід "Саморуйнівний одноразовий шприц" № 93417 // Бюлетень промислової власності, 2011, №3. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Шприц, що складається з поршня із гумовим ущільнювачем, штока і циліндричного порожнистого корпусу, вихідна частина якого закінчується зрізаним конусом для приєднання голкотримача, який відрізняється тим, що із внутрішньої сторони зрізаного конуса на кінці корпусу знаходиться пелюстковий стопорний елемент, який утворює з корпусом єдине ціле, при цьому поршень має виїмку для закріплення ущільнювача, а кінець поршня є конусоподібним і має сходинку для зчеплення із стопорним елементом корпусу, причому поршень приєднаний до штока послабленим з'єднанням, яке являє собою симетричне поєднання у поздовжній площині двох U-подібних кінців поршня і штока через щонайменше дві точки з'єднання. 2. Шприц за п. 1, який відрізняється тим, що на кінці штока має запобіжний елемент для уникнення випадкового самоблокування шприца, який відлитий із штоком єдиною деталлю і являє собою чотирикутник, поєднаний із штоком через щонайменше дві послаблені точки з'єднання. 3 UA 76455 U 4 UA 76455 U 5 UA 76455 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
