Тривимірний електролюмінесцентний екран дисплея та спосіб його виготовлення

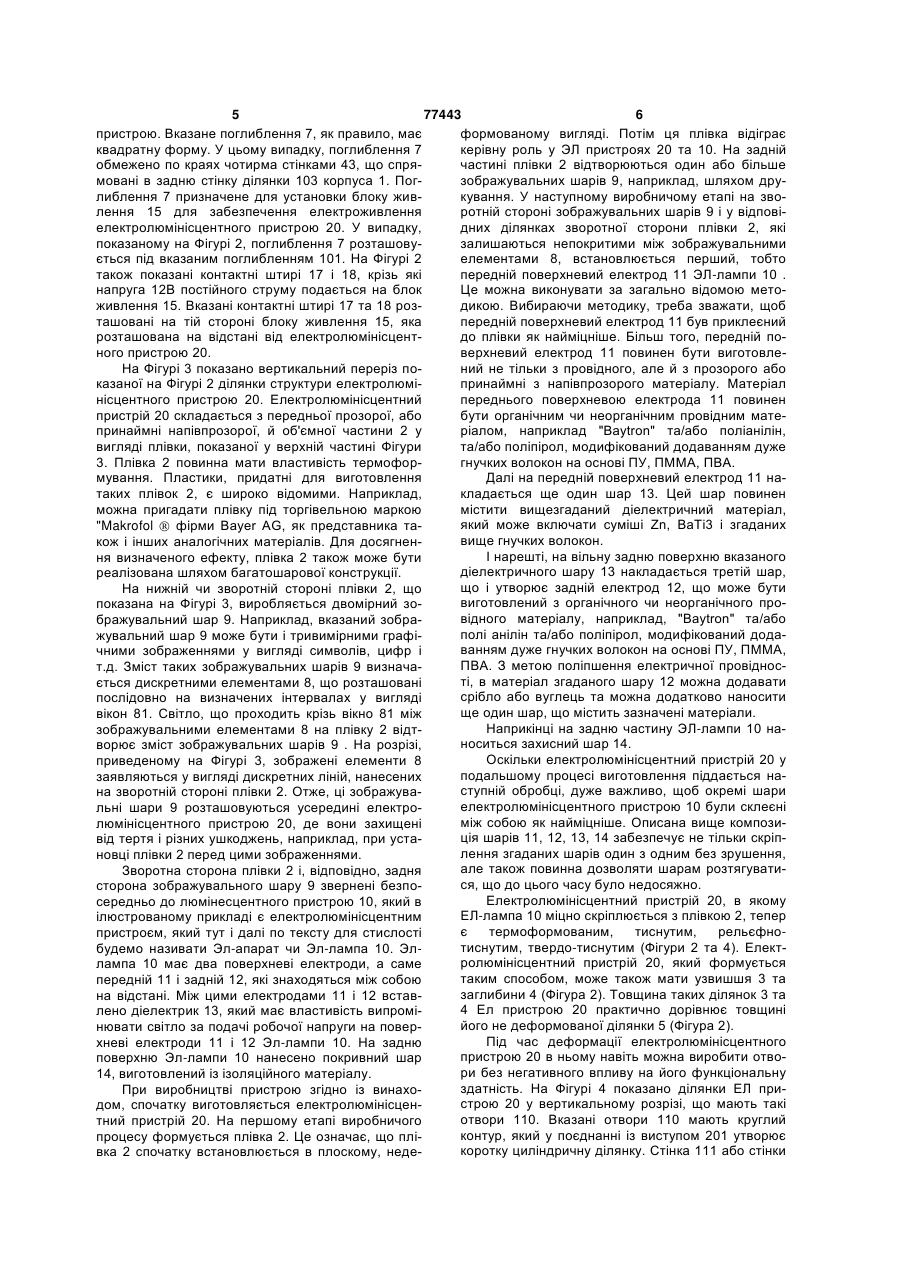

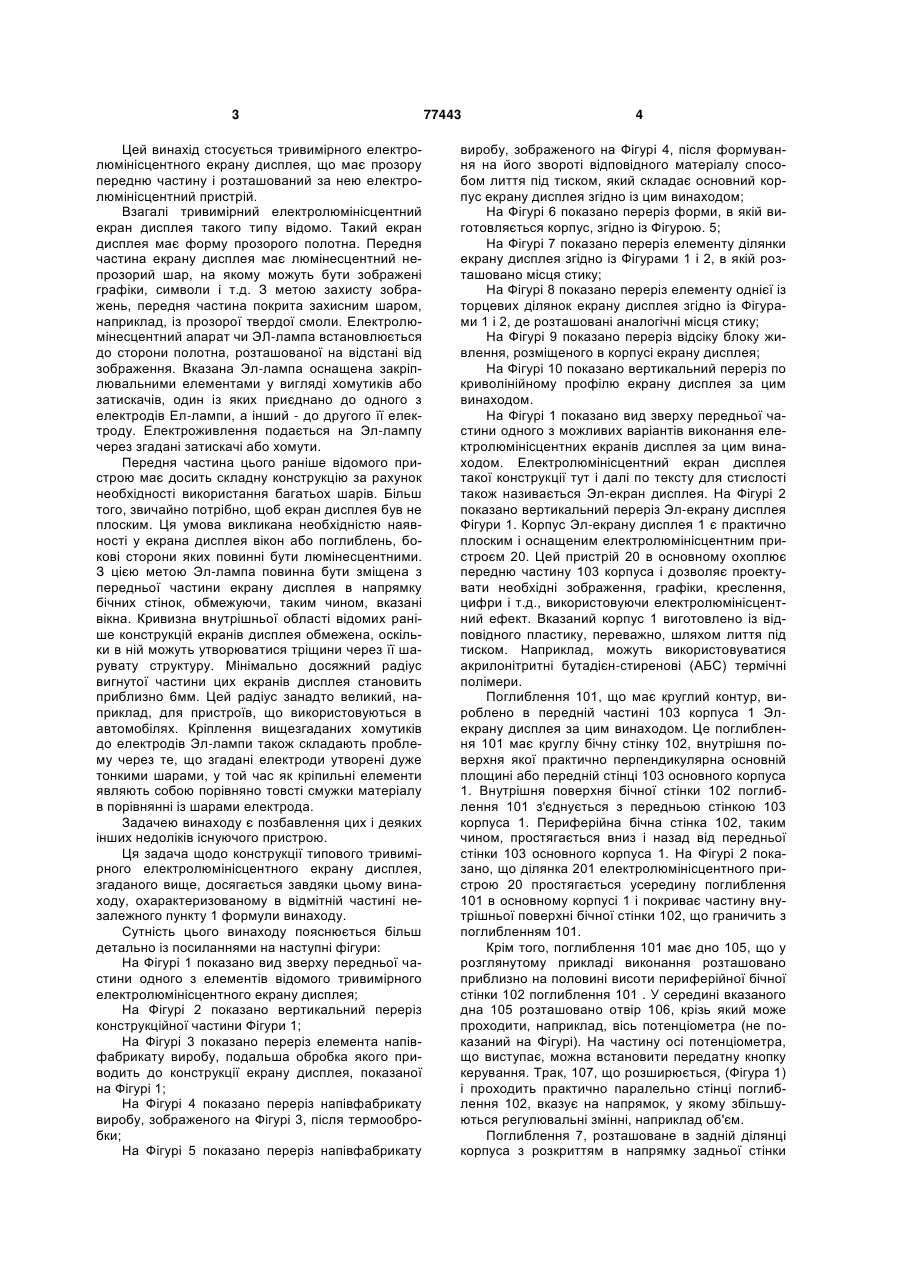

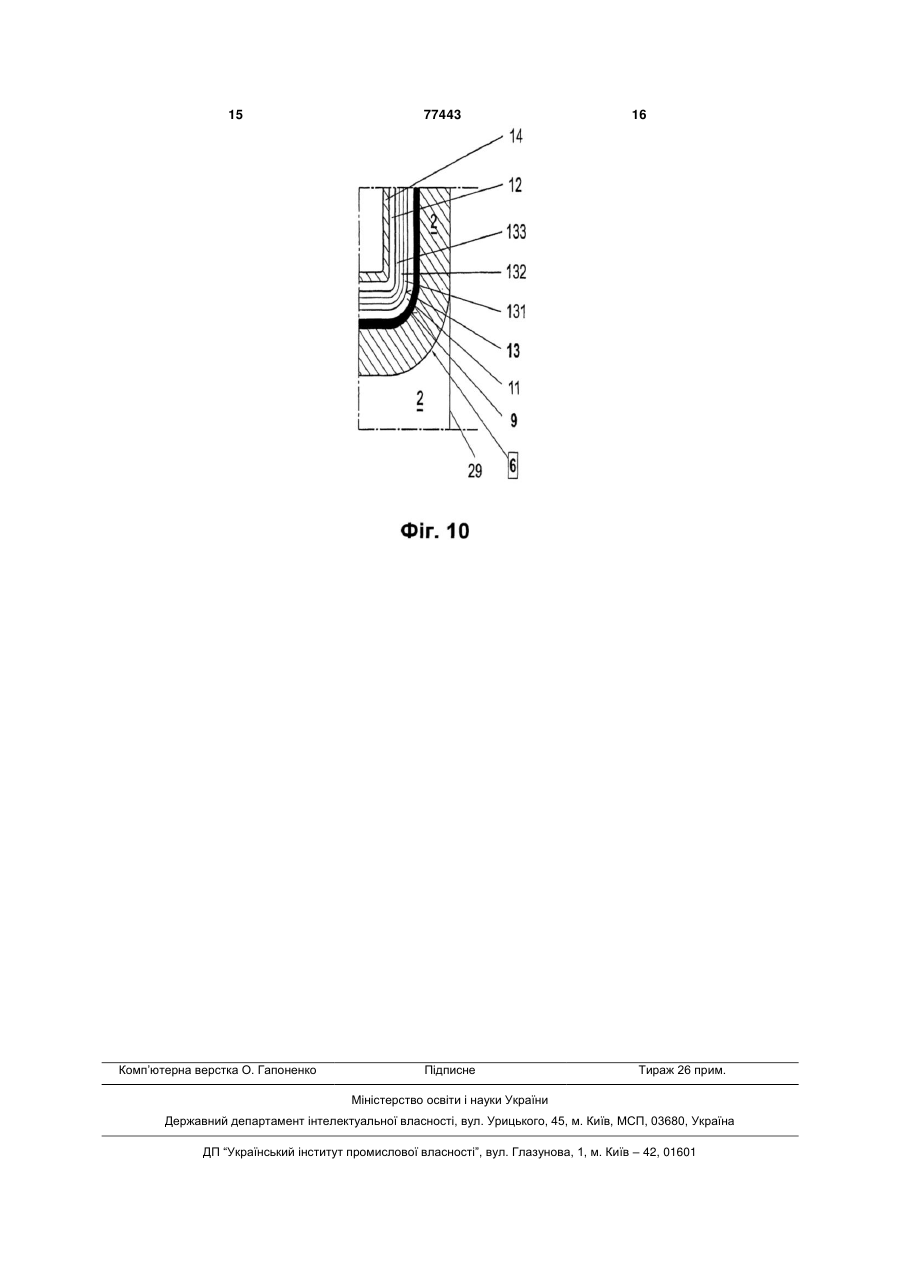

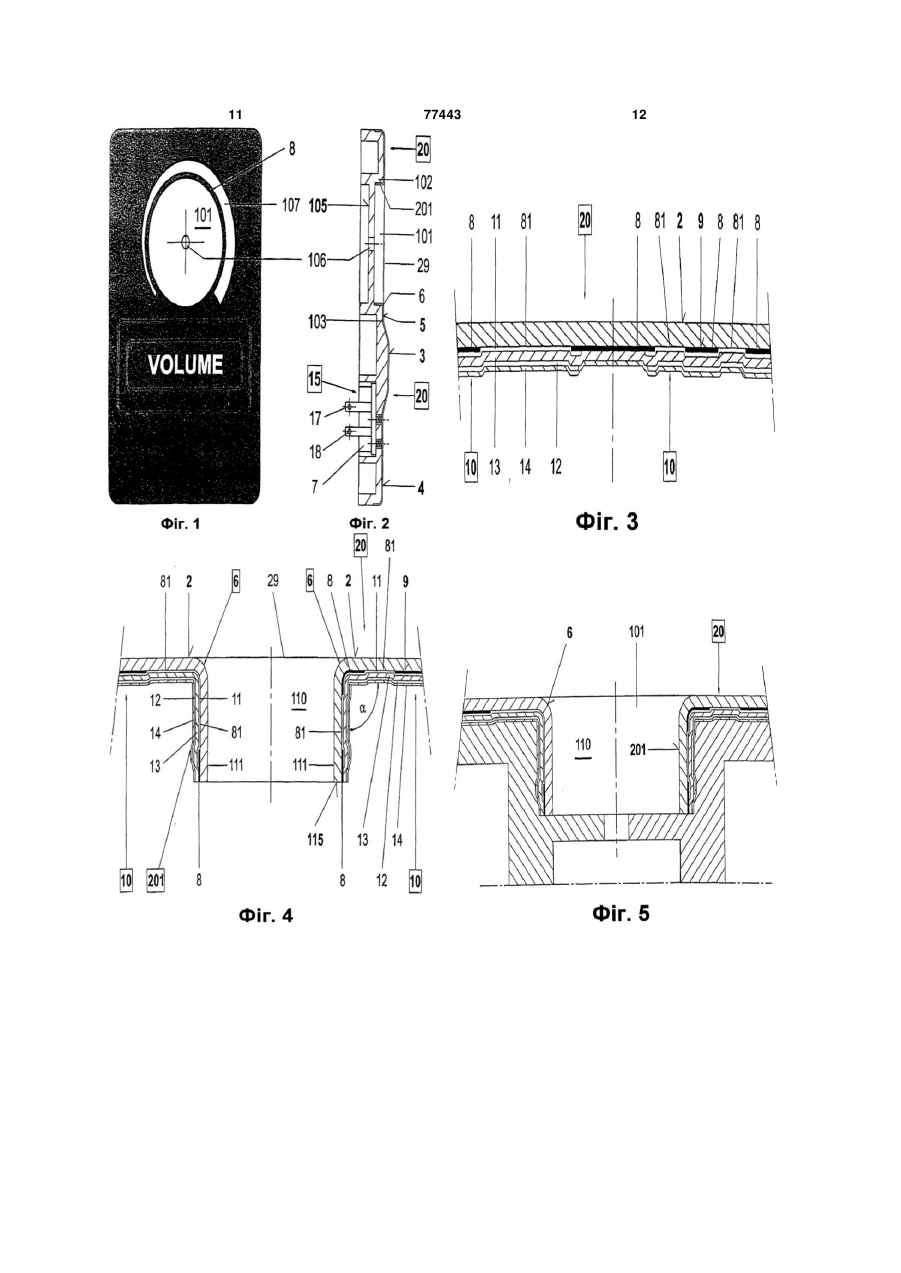

1. Тривимірний електролюмінесцентний екран дисплея, що включає прозору передню частину (2) електролюмінесцентного пристрою (20) та розташовану ззаду неї електролюмінесцентну лампу (10), який відрізняється тим, що принаймні шари електролюмінесцентного пристрою (20) нерухомо скріплені між собою з міцністю, достатньою для витримування високої кривизни контуру електролюмінесцентної лампи (10) без ушкоджень. 2. Тривимірний електролюмінесцентний екран дисплея за п. 1, який відрізняється тим, що електролюмінесцентна лампа (10) додатково має два поверхневі електроди (11, 12), які розташовані з проміжком, у який вставлено діелектрик (13), який має властивість випромінювати світло за подачі робочої напруги на поверхневі електроди (11 і 12). 3. Тривимірний електролюмінесцентний екран дисплея за п. 1, який відрізняється тим, що вказана прозора передня частина (2) має вигляд плівки, в нижній чи зворотній площині плівки (2) нанесено двомірний зображувальний шар (9), в який встановлюється передній поверхневий електрод (11) електролюмінесцентної лампи (10). 4. Тривимірний електролюмінесцентний екран дисплея за п. 2, який відрізняється тим, що зовнішня площина заднього поверхневого електрода (12) 2 (19) 1 3 Цей винахід стосується тривимірного електролюмінісцентного екрану дисплея, що має прозору передню частину і розташований за нею електролюмінісцентний пристрій. Взагалі тривимірний електролюмінісцентний екран дисплея такого типу відомо. Такий екран дисплея має форму прозорого полотна. Передня частина екрану дисплея має люмінесцентний непрозорий шар, на якому можуть бути зображені графіки, символи і т.д. З метою захисту зображень, передня частина покрита захисним шаром, наприклад, із прозорої твердої смоли. Електролюмінесцентний апарат чи ЭЛ-лампа встановлюється до сторони полотна, розташованої на відстані від зображення. Вказана Эл-лампа оснащена закріплювальними елементами у вигляді хомутиків або затискачів, один із яких приєднано до одного з електродів Ел-лампи, а інший - до другого її електроду. Електроживлення подається на Эл-лампу через згадані затискачі або хомути. Передня частина цього раніше відомого пристрою має досить складну конструкцію за рахунок необхідності використання багатьох шарів. Більш того, звичайно потрібно, щоб екран дисплея був не плоским. Ця умова викликана необхідністю наявності у екрана дисплея вікон або поглиблень, бокові сторони яких повинні бути люмінесцентними. З цією метою Эл-лампа повинна бути зміщена з передньої частини екрану дисплея в напрямку бічних стінок, обмежуючи, таким чином, вказані вікна. Кривизна внутрішньої області відомих раніше конструкцій екранів дисплея обмежена, оскільки в ній можуть утворюватися тріщини через її шарувату структуру. Мінімально досяжний радіус вигнутої частини цих екранів дисплея становить приблизно 6мм. Цей радіус занадто великий, наприклад, для пристроїв, що використовуються в автомобілях. Кріплення вищезгаданих хомутиків до електродів Эл-лампи також складають проблему через те, що згадані електроди утворені дуже тонкими шарами, у той час як кріпильні елементи являють собою порівняно товсті смужки матеріалу в порівнянні із шарами електрода. Задачею винаходу є позбавлення цих і деяких інших недоліків існуючого пристрою. Ця задача щодо конструкції типового тривимірного електролюмінісцентного екрану дисплея, згаданого вище, досягається завдяки цьому винаходу, охарактеризованому в відмітній частині незалежного пункту 1 формули винаходу. Сутність цього винаходу пояснюється більш детально із посиланнями на наступні фігури: На Фігурі 1 показано вид зверху передньої частини одного з елементів відомого тривимірного електролюмінісцентного екрану дисплея; На Фігурі 2 показано вертикальний переріз конструкційної частини Фігури 1; На Фігурі 3 показано переріз елемента напівфабрикату виробу, подальша обробка якого приводить до конструкції екрану дисплея, показаної на Фігурі 1; На Фігурі 4 показано переріз напівфабрикату виробу, зображеного на Фігурі 3, після термообробки; На Фігурі 5 показано переріз напівфабрикату 77443 4 виробу, зображеного на Фігурі 4, після формування на його звороті відповідного матеріалу способом лиття під тиском, який складає основний корпус екрану дисплея згідно із цим винаходом; На Фігурі 6 показано переріз форми, в якій виготовляється корпус, згідно із Фігурою. 5; На Фігурі 7 показано переріз елементу ділянки екрану дисплея згідно із Фігурами 1 і 2, в якій розташовано місця стику; На Фігурі 8 показано переріз елементуоднієї із торцевих ділянок екрану дисплея згідно із Фігурами 1 і 2, де розташовані аналогічні місця стику; На Фігурі 9 показано переріз відсіку блоку живлення, розміщеного в корпусі екрану дисплея; На Фігурі 10 показано вертикальний переріз по криволінійному профілю екрану дисплея за цим винаходом. На Фігурі 1 показано вид зверху передньої частини одного з можливих варіантів виконання електролюмінісцентних екранів дисплея за цим винаходом. Електролюмінісцентний екран дисплея такої конструкції тут і далі по тексту для стислості також називається Эл-екран дисплея. На Фігурі 2 показано вертикальний переріз Эл-екрану дисплея Фігури 1. Корпус Эл-екрану дисплея 1 є практично плоским і оснащеним електролюмінісцентним пристроєм 20. Цей пристрій 20 в основному охоплює передню частину 103 корпуса і дозволяє проектувати необхідні зображення, графіки, креслення, цифри і т.д., використовуючи електролюмінісцентний ефект. Вказаний корпус 1 виготовлено із відповідного пластику, переважно, шляхом лиття під тиском. Наприклад, можуть використовуватися акрилонітритні бутадієн-стиренові (АБС) термічні полімери. Поглиблення 101, що має круглий контур, вироблено в передній частині 103 корпуса 1 Элекрану дисплея за цим винаходом. Це поглиблення 101 має круглу бічну стінку 102, внутрішня поверхня якої практично перпендикулярна основній площині або передній стінці 103 основного корпуса 1. Внутрішня поверхня бічної стінки 102 поглиблення 101 з'єднується з передньою стінкою 103 корпуса 1. Периферійна бічна стінка 102, таким чином, простягається вниз і назад від передньої стінки 103 основного корпуса 1. На Фігурі 2 показано, що ділянка 201 електролюмінісцентного пристрою 20 простягається усередину поглиблення 101 в основному корпусі 1 і покриває частину внутрішньої поверхні бічної стінки 102, що граничить з поглибленням 101. Крім того, поглиблення 101 має дно 105, що у розглянутому прикладі виконання розташовано приблизно на половині висоти периферійної бічної стінки 102 поглиблення 101 . У середині вказаного дна 105 розташовано отвір 106, крізь який може проходити, наприклад, вісь потенціометра (не показаний на Фігурі). На частину осі потенціометра, що виступає, можна встановити передатну кнопку керування. Трак, 107, що розширюється, (Фігура 1) і проходить практично паралельно стінці поглиблення 102, вказує на напрямок, у якому збільшуються регулювальні змінні, наприклад об'єм. Поглиблення 7, розташоване в задній ділянці корпуса з розкриттям в напрямку задньої стінки 5 77443 6 пристрою. Вказане поглиблення 7, як правило, має формованому вигляді. Потім ця плівка відіграє квадратну форму. У цьому випадку, поглиблення 7 керівну роль у ЭЛ пристроях 20 та 10. На задній обмежено по краях чотирма стінками 43, що спрячастині плівки 2 відтворюються один або більше мовані в задню стінку ділянки 103 корпуса 1. Погзображувальних шарів 9, наприклад, шляхом друлиблення 7 призначене для установки блоку живкування. У наступному виробничому етапі на зволення 15 для забезпечення електроживлення ротній стороні зображувальних шарів 9 і у відповіелектролюмінісцентного пристрою 20. У випадку, дних ділянках зворотної сторони плівки 2, які показаному на Фігурі 2, поглиблення 7 розташовузалишаються непокритими між зображувальними ється під вказаним поглибленням 101. На Фігурі 2 елементами 8, встановлюється перший, тобто також показані контактні штирі 17 і 18, крізь які передній поверхневий електрод 11 ЭЛ-лампи 10 . напруга 12В постійного струму подається на блок Це можна виконувати за загально відомою метоживлення 15. Вказані контактні штирі 17 та 18 роздикою. Вибираючи методику, треба зважати, щоб ташовані на тій стороні блоку живлення 15, яка передній поверхневий електрод 11 був приклеєний розташована на відстані від електролюмінісцентдо плівки як найміцніше. Більш того, передній поного пристрою 20. верхневий електрод 11 повинен бути виготовлеНа Фігурі 3 показано вертикальний переріз поний не тільки з провідного, але й з прозорого або казаної на Фігурі 2 ділянки структури електролюміпринаймні з напівпрозорого матеріалу. Матеріал нісцентного пристрою 20. Електролюмінісцентний переднього поверхневою електрода 11 повинен пристрій 20 складається з передньої прозорої, або бути органічним чи неорганічним провідним матепринаймні напівпрозорої, й об'ємної частини 2 у ріалом, наприклад "Baytron" та/або поліанілін, вигляді плівки, показаної у верхній частині Фігури та/або поліпірол, модифікований додаванням дуже 3. Плівка 2 повинна мати властивість термофоргнучких волокон на основі ПУ, ПММА, ПВА. мування. Пластики, придатні для виготовлення Далі на передній поверхневий електрод 11 натаких плівок 2, є широко відомими. Наприклад, кладається ще один шар 13. Цей шар повинен можна пригадати плівку під торгівельною маркою містити вищезгаданий діелектричний матеріал, який може включати суміші Zn, ВаТі3 і згаданих "Makrofol фірми Bayer AG, як представника тавище гнучких волокон. кож і інших аналогічних матеріалів. Для досягненІ нарешті, на вільну задню поверхню вказаного ня визначеного ефекту, плівка 2 також може бути діелектричного шару 13 накладається третій шар, реалізована шляхом багатошарової конструкції. що і утворює задній електрод 12, що може бути На нижній чи зворотній стороні плівки 2, що виготовлений з органічного чи неорганічного пропоказана на Фігурі 3, виробляється двомірний зовідного матеріалу, наприклад, "Baytron" та/або бражувальний шар 9. Наприклад, вказаний зобраполі анілін та/або поліпірол, модифікований додажувальний шар 9 може бути і тривимірними графіванням дуже гнучких волокон на основі ПУ, ПММА, чними зображеннями у вигляді символів, цифр і ПВА. З метою поліпшення електричної провідност.д. Зміст таких зображувальних шарів 9 визначаті, в матеріал згаданого шару 12 можна додавати ється дискретними елементами 8, що розташовані срібло або вуглець та можна додатково наносити послідовно на визначених інтервалах у вигляді ще один шар, що містить зазначені матеріали. вікон 81. Світло, що проходить крізь вікно 81 між Наприкінці на задню частину ЭЛ-лампи 10 назображувальними елементами 8 на плівку 2 відтноситься захисний шар 14. ворює зміст зображувальних шарів 9 . На розрізі, Оскільки електролюмінісцентний пристрій 20 у приведеному на Фігурі 3, зображені елементи 8 подальшому процесі виготовлення піддається назаявляються у вигляді дискретних ліній, нанесених ступній обробці, дуже важливо, щоб окремі шари на зворотній стороні плівки 2. Отже, ці зображуваелектролюмінісцентного пристрою 10 були склеєні льні шари 9 розташовуються усередині електроміж собою як найміцніше. Описана вище композилюмінісцентного пристрою 20, де вони захищені ція шарів 11, 12, 13, 14 забезпечує не тільки скріпвід тертя і різних ушкоджень, наприклад, при усталення згаданих шарів один з одним без зрушення, новці плівки 2 перед цими зображеннями. але також повинна дозволяти шарам розтягуватиЗворотна сторона плівки 2 і, відповідно, задня ся, що до цього часу було недосяжно. сторона зображувального шару 9 звернені безпоЕлектролюмінісцентний пристрій 20, в якому середньо до люмінесцентного пристрою 10, який в ЕЛ-лампа 10 міцно скріплюється з плівкою 2, тепер ілюстрованому прикладі є електролюмінісцентним є термоформованим, тиснутим, рельєфнопристроєм, який тут і далі по тексту для стислості тиснутим, твердо-тиснутим (Фігури 2 та 4). Електбудемо називати Эл-апарат чи Эл-лампа 10. Элролюмінісцентний пристрій 20, який формується лампа 10 має два поверхневі електроди, а саме таким способом, може також мати узвишшя 3 та передній 11 і задній 12, які знаходяться між собою заглибини 4 (Фігура 2). Товщина таких ділянок 3 та на відстані. Між цими електродами 11 і 12 встав4 Ел пристрою 20 практично дорівнює товщині лено діелектрик 13, який має властивість випромійого не деформованої ділянки 5 (Фігура 2). нювати світло за подачі робочої напруги на поверПід час деформації електролюмінісцентного хневі електроди 11 і 12 Эл-лампи 10. На задню пристрою 20 в ньому навіть можна виробити отвоповерхню Эл-лампи 10 нанесено покривний шар ри без негативного впливу на його функціональну 14, виготовлений із ізоляційного матеріалу. здатність. На Фігурі 4 показано ділянки ЕЛ приПри виробництві пристрою згідно із винахострою 20 у вертикальному розрізі, що мають такі дом, спочатку виготовляється електролюмінісценотвори 110. Вказані отвори 110 мають круглий тний пристрій 20. На першому етапі виробничого контур, який у поєднанні із виступом 201 утворює процесу формується плівка 2. Це означає, що плікоротку циліндричну ділянку. Стінка 111 або стінки вка 2 спочатку встановлюється в плоскому, неде 7 77443 8 цього виступу 201 розташовані практично під пряне зможуть контактувати між собою, бо їх вільні кінці вкриті принаймні ізоляційним матеріалом помим кутом до торцевої поверхні 29 електролюкривного шару 14. Більше того, шари 13 та 14, мінісцентного пристрою 20. досягаючи зрізаного кінця 115, не дозволяють Виступ 201 було сформовано із тою частини проникнення вологи у простори між окремими шаматеріалу електролюмінісцентного пристрою 20, рами електролюмінісцентного пристрою 20. яка розташована у середині вказаного контуру Після термоформування корпус 1 притискаотвору 110 і яка була втягнута у отвір 110 шляхом ється до зворотної сторони електролюмінісцентнотермоформування. Округлена перехідна ділянка 6 го пристрою 20. Це можна виконувати за допомо(Фігури 4 та 10) електролюмінісцентного пристрою гою матеріалу, принадного до герметичного 20 розташована між виступом 201 та плоскою діформування ззаду електролюмінісцентного прилянкою електролюмінісцентного пристрою 20, яка строю 20 способом лиття під тиском. Деякі з таких охоплює отвір 110. Радіус кривизни вказаної перематеріалів згадувалися вище. На Фігурі 5 показано хідної ділянки 6, яка виступає з торцевої поверхні вертикальний розріз елементу пристрою, зобра29 електролюмінісцентного пристрою 20, а також женого на Фігурі 2, в якому розташовано поглиббокову поверхню 111 вказаного виступу 201 може лення, яке слід чітко вирівняти із відповідною ділябути дуже малого розміру. Завдяки нерухомому нкою корпусу 1, в якій розташоване поглиблення скріпленню шарів 2, 9, та 11, 12, 13 та 14 між со201 у формі трубчастої ділянки. Припускається, бою а також завдяки можливості розтягування що матеріал основної деталі 1 накладається на вказаних шарів 2, 9, та 11, 12, 13 та 14, що не було зовнішню сторону виступу 115, зворотна сторона досяжним раніше, радіус кривизни перехідної діякого герметично сформована шляхом лиття під лянки 6 можна виробляти менше 1мм без тріщин, тиском. що могли б виникати у шарах електролюмінісценНа Фігурі 6 показана форма 30, в якій можна тного пристрою 20. Більше того, стінка 111 виступу виготовити пристрій, зображений на Фігурах 1 та 2, 201 може бути розташована практично під прямим способом лиття під тиском ззаду електролюмініскутом , тобто перпендикулярно до торцевої поцентного пристрою 20. Вказана форма 30 має ниверхні 29 електролюмінісцентного пристрою 20. жню 31 та верхню 32 частини, які припасовуються Діелектрик 13 утворює досить товстий шар одна до одної та які спрямовуються так, щоб, напорівняно із електродами 11 та 12 електролюмініприклад, ними можна було маніпулювати або песцентного пристрою 20. реміщувати прямолінійно одна відносно другої Діелектричний шар 13 може містити множину відомим способом, коли форму 30 треба відкрити шарів, накладених один на другий. Відповідна часабо закрити. Перша вставка штампу 33 розташотина перехідної ділянки 6 електролюмінісцентного вана у нижній частині 31 форми, а друга вставка пристрою 20 показана у великому масштабі на штампу відповідно у верхній частині 32 форми. Фігурі 10. Форма поверхні поглиблення у відповідній вставці Електролюмінісцентний пристрій 20, зображештампу 33 або 34 відповідає заданій формі поверний на Фігурі 10 має діелектричний шар 13, що хні тієї сторони екрану дисплея, яку треба сфорскладається із трьох шарів 131, 132 та 133, які мувати у відповідній вставці штампу 33 або 34. У можна виготовляти із вищевказаних або інших нижній частині 31 форми вироблені канали 37 для діелектричних матеріалів. У виробничому процесі введення та розподілу матеріалу у поглибленні електролюмінісцентного пристрою 20 шари 131, форми. 132 та 133 належним чином окремо накладаються Спрямування поверхонь плівки 2 вже було нана передній поверхневий електрод 11 та на відподано вище у описі до Фігури 2. Спрямування повевідний попередньо накладений шар. рхні поглиблення у верхній вставці штампу 34 поНижній край 115 виступу 201 не покривається. винно бути відповідним спрямуванню зовнішньої Завдяки міцному скріплюванню між собою окремих поверхні або лицьової поверхні плівки 2. Теж саме шарів електролюмінісцентного пристрою 20 шлястосується спрямування поверхні поглиблення у хом накладання один на другий і склеювання, про нижній вставці штампу 33. При цьому слід зважати що вже йшла мова, та завдяки створенню його перш за все на два виступи 38 та 39, які розташовисокої еластичності електролюмінісцентний привані між собою на відстані та виступають із поверстрій 20 зберігає свою оригінальну структуру, або хні поглиблення у нижній вставці штампу 33. Висотаку структуру, яку має передня ділянка 103 а тату вказаних виступів 38 та 39 можна підібрати кож термоформована ділянка 201. Отже циліндритаким чином, щоб торцеві поверхні вказаних вична внутрішня поверхня 111 вказаного виступу 201 ступів 38 та 39 спиралися на зворотну сторону може також випромінювати світло, генероване електролюмінісцентного пристрою 20 протягом електролюмінісцентною лампою 10. виконання ззаду нього герметизації способом литВ цьому варіанті виконання даного винаходу тя під тиском. В результаті два канали залишаможна сконструювати вільний торець 115 виступу ються вільними в цій ділянці корпусу 1, викорис201 таким чином, щоб поверхневі електроди 11 та тання яких буде описано нижче. 12 не досягали зрізаного торця 115. Кінці обох Вказаний вище блок живлення 15 включає переднього 11 та заднього 12 поверхневих електелектронну частину, а саме, перетворювач 16, родів розташовані на відстані від зрізаного кінця який перетворює порівняно низьку напругу постій115. Та навпаки обидва покривний 14 та діелектного струму 12В, наприклад, у порівняно високу ричний 13 шари встановлюються прямо в ділянку напругу змінного струму, необхідну для роботи ЕЛзрізаного торця 115. Це створює перевагу безпеки лампи 10. В описаному випадку вказаний перетвосаме в тому, що поверхневі електроди 11 та 12, які рювач 16 вбудовується у поглиблення 7 вказаного мають порівняно високий електричний потенціал, 9 77443 10 корпусу 1 і розташовується в належному місці за 11 із заднім поверхневим електродом 12. допомогою, наприклад, кріпильної втулки 44. ІнакПісля виготовлення основної частини 1 спосоше перетворювач можна вбудувати тільки часткобом лиття під тиском ззаду електролюмінісцентново у корпус 1 екрану дисплея або він може працюго пристрою 20, останній скріплюється із корпусом вати як незалежний пристрій. 1. Потім вказаний блок живлення 15 вставляється Контактні штирі 17 та 18, згадані вище, вистуу поглиблення 7 корпусу 1, і чітко припасовується пають із задньої стінки перетворювача 16 та мотаким чином, щоб контактори 21 та 22 можна було жуть частково виступати із корпусу 1. Виводи джевставити у канали 38 та 39 корпусу 1. Потім блок рела напруги постійного струму, наприклад, живлення 16 вводиться у поглиблення 7 до упору акумулятора ( не показано), можуть з'єднуватися із передніх кінців пружин 210 та 220 у провідний шар виступаючими із корпусу 1 частинами штирів 17 та відповідно електродів 12 та 13 електролюмінісцен18. Напруга, необхідна для роботи електролюмінітного пристрою 10. Після цього блок живлення 15 сцентного пристрою 20, становить 110в/400Гц, та необхідно закріпити у цій позиції, наприклад, шляблок такого живлення підключається до електрохом відповідного клею або подібним засобом. люмінісцентного пристрою 20 через контактори 21 На Фігурі 8 показано ще один варіант вбудовута 22. (Фігури 7, 8 та 9). вання блоку живлення у корпус 1. В цьому випадку Перший контактор 21 утворює контакт із задзначна частина блоку живлення вставляється в нім поверхневим електродом 12 ЕЛ-лампи 10. корпус 1. Для такого компонування використовуДругий контактор 22 утворює контакт із переднім ється площинний адаптер 46, канали 48 та 49 якоелектродом ΕЛ-лампи 10. Перший контактор 21 го виступають перпендикулярно основним контакрозташовується у першому каналі 38 корпусу 1. тним ділянкам площинного адаптера 46. Вказаний Другий контактор 22 розташовується у першому площинний адаптер 46 має канали 48 та 49, що каналі 39 корпусу 1. У ілюстрованому прикладі виступають перпендикулярно основним контактконтактори 21 та 22 мають пружину, гвинтову пруним ділянкам. Одна із великих контактних ділянок жину 210 або 220, відповідно. Пружини 210 та 220 адаптера 46 склеюється із покривним шаром 14 спираються на один торець вихідних штирових ЕЛ-лампи 10. Потім блок живлення 15 приставляелектропровідних контактів відповідно 211 та 221 ється до ділянки адаптера 46 так, щоб відповідна перетворювача 16. Другий кінець пружини 210 пружина 38 або 39 блока живлення проходила першого контактору 21 спирається на задній повекрізь один із каналів 48 або 49, відповідно, так, рхневий електрод 12 ЕЛ-лампи 10. Другий кінець щоб передній торець упирався в відповідний попружини 220 другого контактору 22 спирається на верхневий електрод 11 або 12 ЕЛ-лампи 10. Пепередній електрод 11 ΕЛ-лампи 10. редня стінка перетворювача 16 приклеюється до Компонування, зображене на Фігурі 7, стосувеликої площини адаптера 46, розташованої на ється випадку, коли контактори 21 та 22 притискавідстані від ЕЛ-лампи 10. Таким чином виготовлеються до ділянки ЕЛ-лампи 10, де поверхневі елений напівфабрикат можна вставити у форму 30 та ктроди 11 та 12 лампи 10 не розташовані один над сформувати матеріал за корпусом 1 способом другим. Це, наприклад, може бути в торцевій ділялиття під тиском. В цьому випадку нижня частина нці 42 ЕЛ-лампи 10, зображеної на Фігурі 7. У вка31 форми 30 формується так, щоб матеріал корзаній торцевій ділянці 42 торцевий кінець заднього пусу 1 також розташовувався за перетворювачем електроду 12 знаходиться на більшій відстані від 16 та щоб тільки частини штирів 17 та 18, до яких краю 42 ЕЛ-лампи 10, зображеної на Фігурі 7, ніж підводиться напруга постійного струму, виступали торцевий кінець переднього поверхневого електіз вказаного матеріалу корпусу 1. роду 11. Тільки покривний електрод 14 досягає Екран дисплея включає основний корпус 1 та торця 42 ΕЛ-лампи 10, причому електрод виготовелектролюмінісцентний пристрій 20. Вказаний лено із електрично ізоляційного матеріалу. електролюмінісцентний пристрій 20 містить плівку Якщо контакт між поверхневими електродами 2 та електролюмінісцентну лампу 10, які разом 11 та 12 ЕЛ-лампи 10 необхідно виконати крізь утворюють цілісну структуру. Та поверхня плівки, блок живлення 15, вбудований у середину ЕЛщо облицьовує електролюмінісцентну лампу 10 лампи 10, у якій поверхневі електроди 11 та 12 оснащена заданими зображеннями 9. Електролюрозташовані один над другим, то в шарі заднього мінісцентна лампа 10 містить передній поверхнеповерхневого електроду 12 необхідно виконати вий 11 та задній поверхневий 12 електроди, між отвір 43 для введення того контактору 22, який якими розташований діелектрик 13. Передній поповинен створити контакт з переднім поверхневим верхневий електрод 11 притискається до шару, що електродом 11. Розмір отвору 43 в задньому елеквідтворює зображувальний шар 9, та складає цілітроді повинен бути достатнім, щоб уникнути контасну структуру із цим шаром. Блок живлення 15, що кту між контактором 22 і заднім поверхневим елекутворює контакт із поверхневими електродами 11 тродом 12. Для цього достатньо, щоб отвір 43 у та 12 електролюмінісцентного пристрою 20 розмізадньому поверхневому електроді 12 був достатщується у середині електролюмінісцентного принім для запобігання контакту пружини 220 контакстрою 20. тору 22 для переднього поверхневого електроду 11 77443 12 13 77443 14 15 Комп’ютерна верстка О. Гапоненко 77443 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
