Горловинний затвор для пляшки

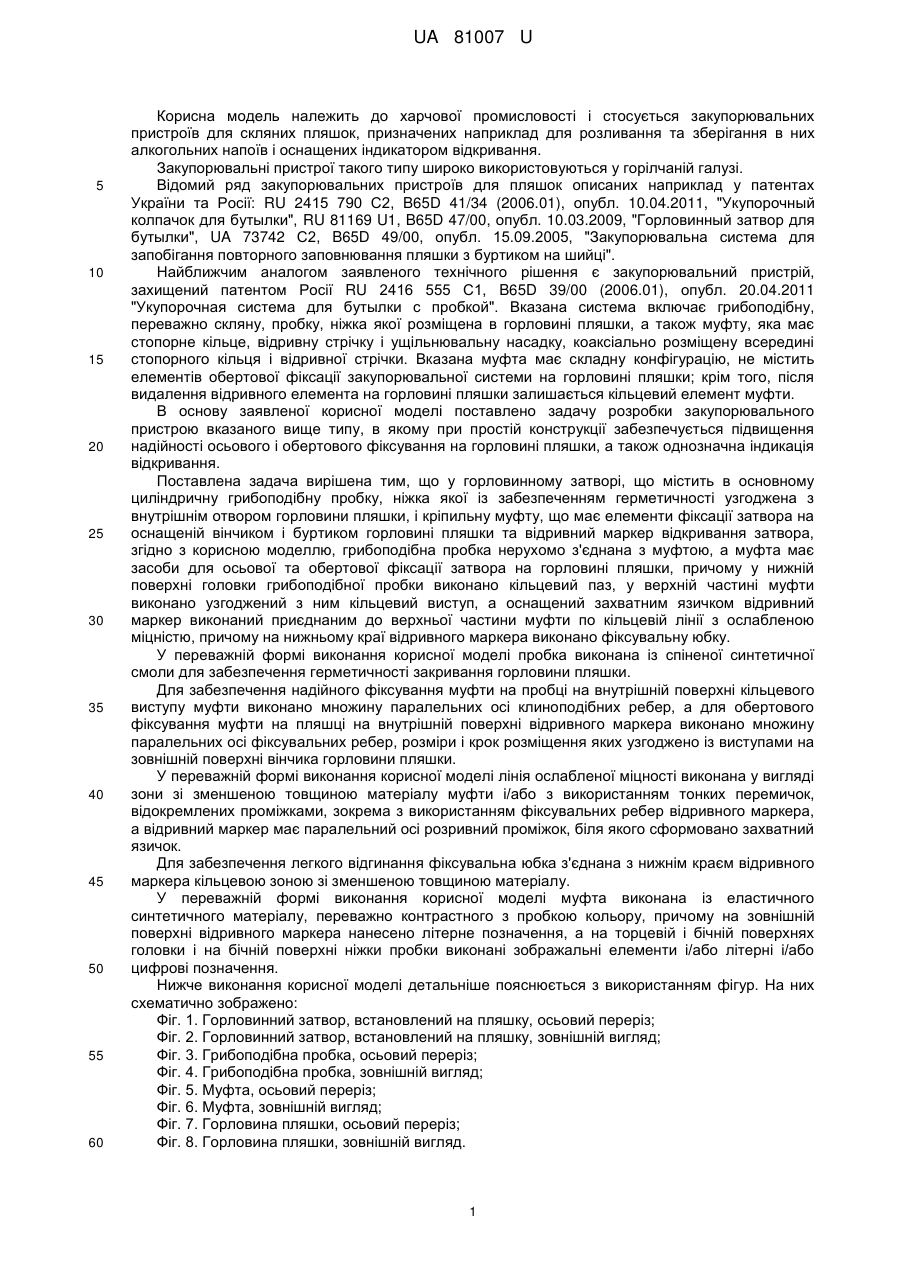

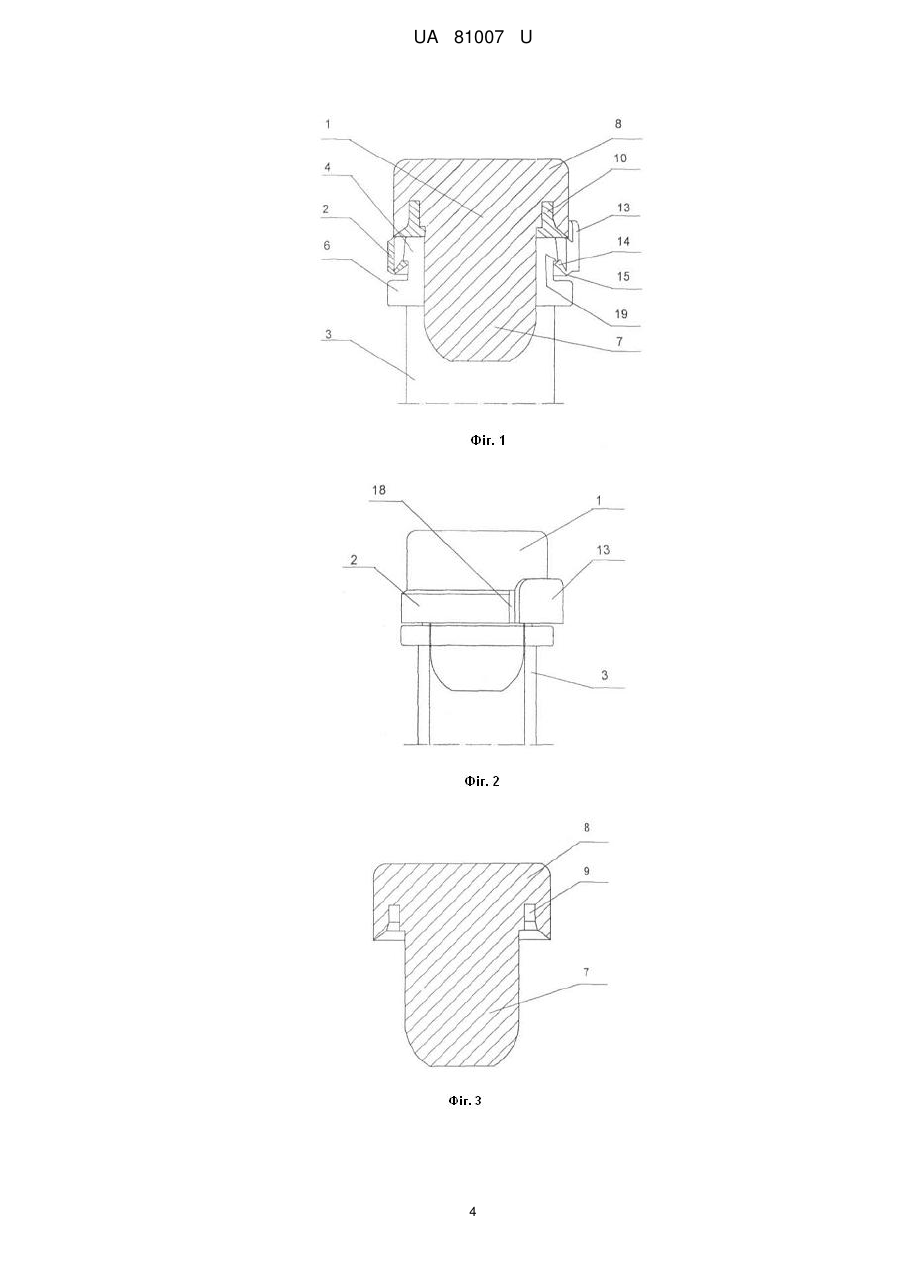

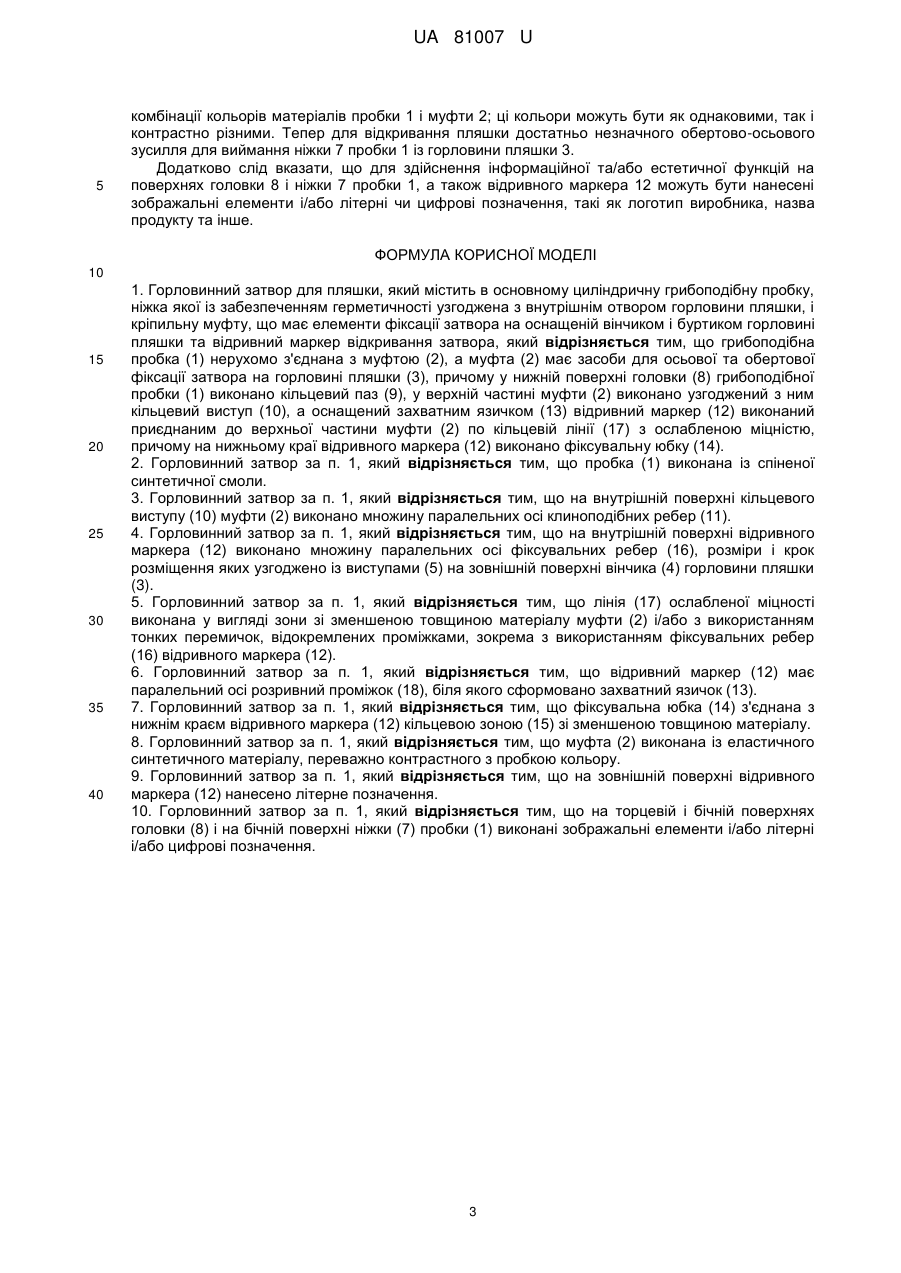

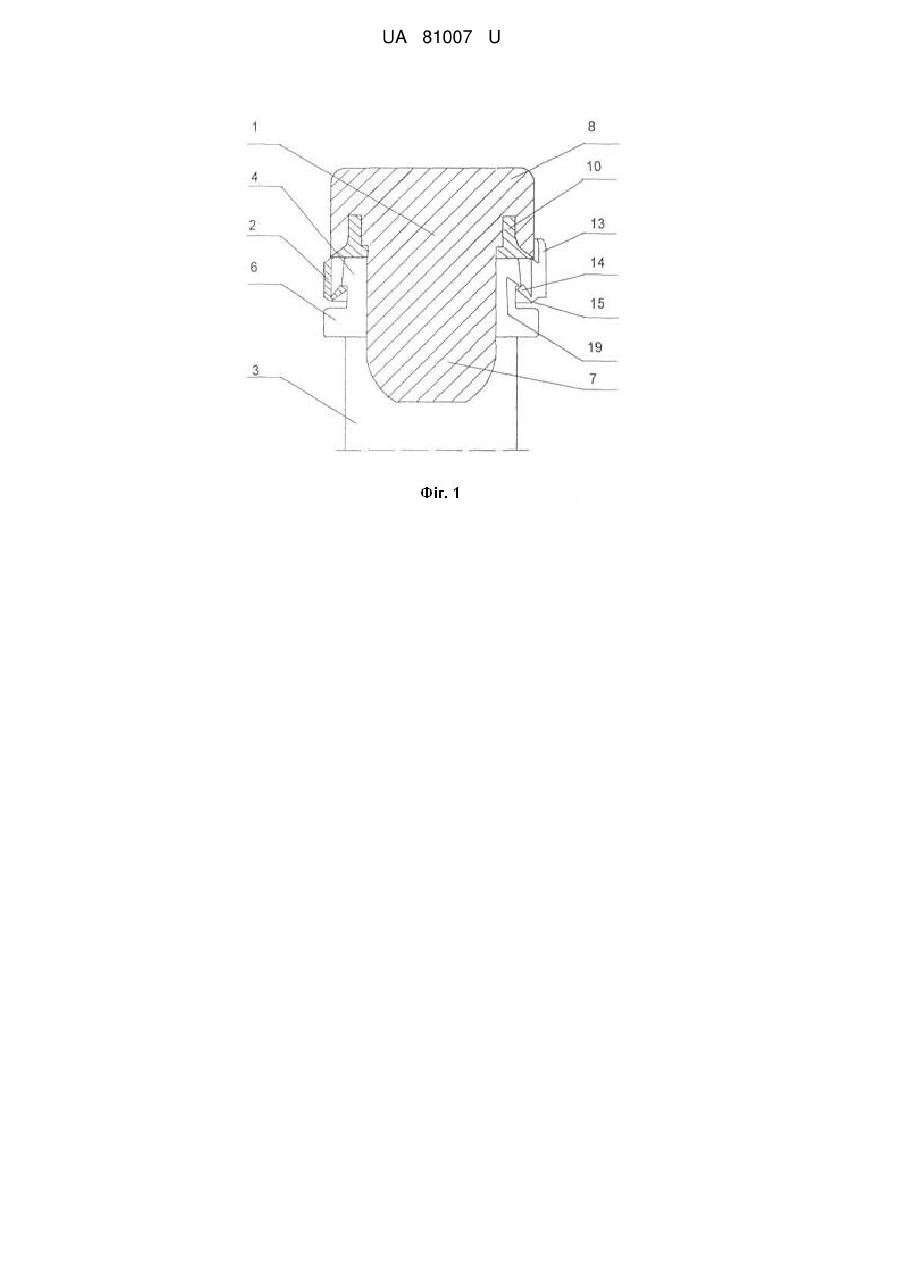

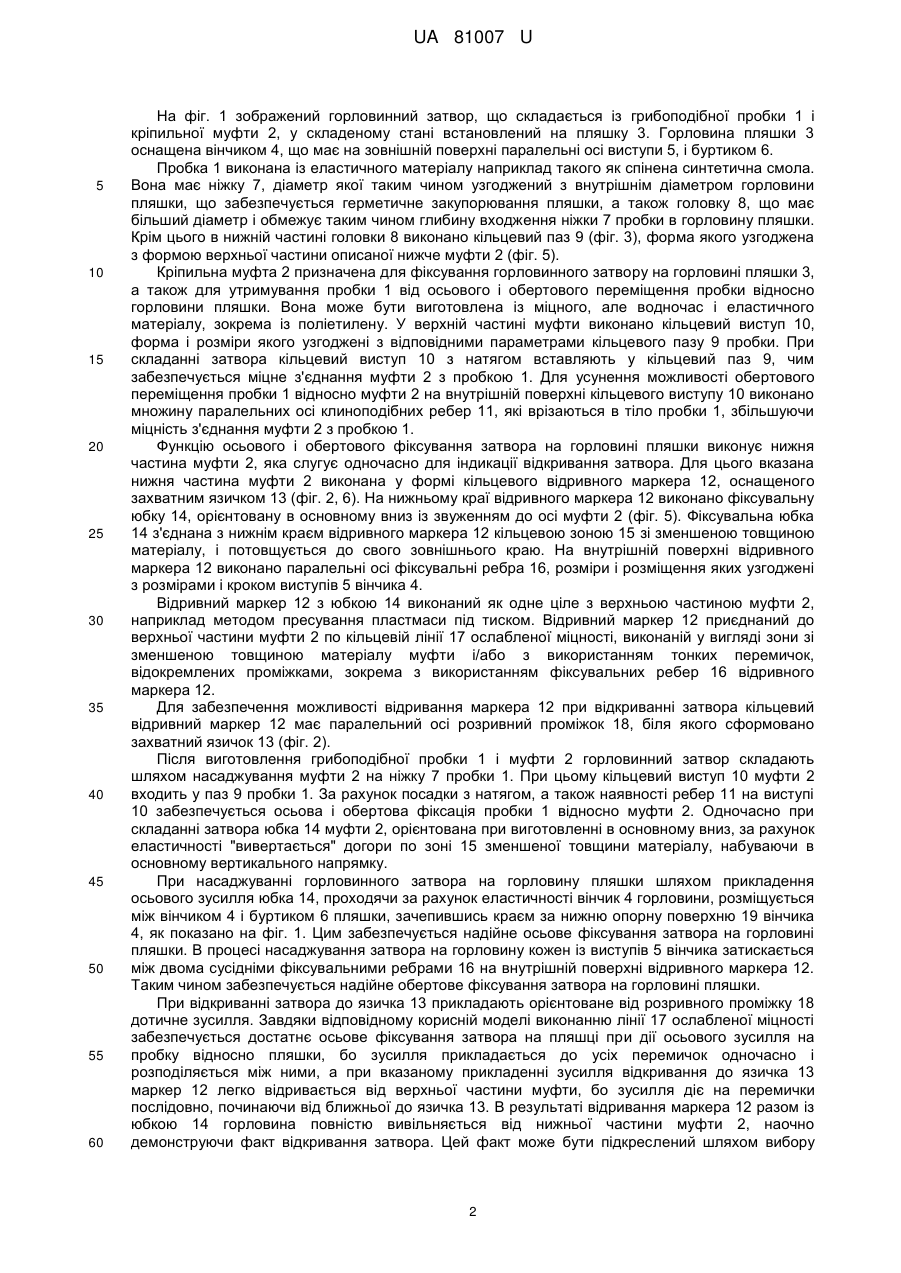

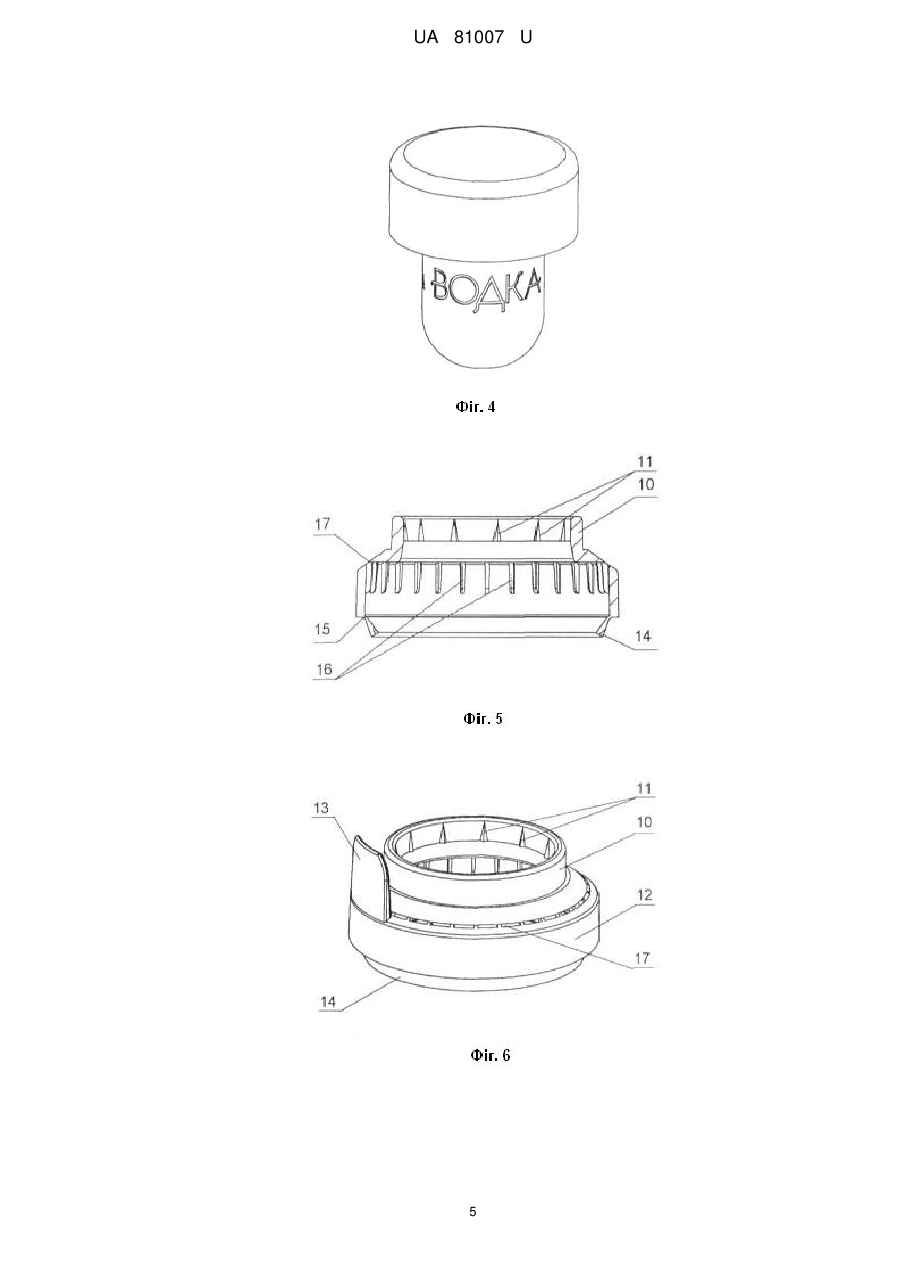

Реферат: UA 81007 U UA 81007 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до харчової промисловості і стосується закупорювальних пристроїв для скляних пляшок, призначених наприклад для розливання та зберігання в них алкогольних напоїв і оснащених індикатором відкривання. Закупорювальні пристрої такого типу широко використовуються у горілчаній галузі. Відомий ряд закупорювальних пристроїв для пляшок описаних наприклад у патентах України та Росії: RU 2415 790 С2, B65D 41/34 (2006.01), опубл. 10.04.2011, "Укупорочный колпачок для бутылки", RU 81169 U1, B65D 47/00, опубл. 10.03.2009, "Горловинный затвор для бутылки", UA 73742 С2, B65D 49/00, опубл. 15.09.2005, "Закупорювальна система для запобігання повторного заповнювання пляшки з буртиком на шийці". Найближчим аналогом заявленого технічного рішення є закупорювальний пристрій, захищений патентом Росії RU 2416 555 С1, B65D 39/00 (2006.01), опубл. 20.04.2011 "Укупорочная система для бутылки с пробкой". Вказана система включає грибоподібну, переважно скляну, пробку, ніжка якої розміщена в горловині пляшки, а також муфту, яка має стопорне кільце, відривну стрічку і ущільнювальну насадку, коаксіально розміщену всередині стопорного кільця і відривної стрічки. Вказана муфта має складну конфігурацію, не містить елементів обертової фіксації закупорювальної системи на горловині пляшки; крім того, після видалення відривного елемента на горловині пляшки залишається кільцевий елемент муфти. В основу заявленої корисної моделі поставлено задачу розробки закупорювального пристрою вказаного вище типу, в якому при простій конструкції забезпечується підвищення надійності осьового і обертового фіксування на горловині пляшки, а також однозначна індикація відкривання. Поставлена задача вирішена тим, що у горловинному затворі, що містить в основному циліндричну грибоподібну пробку, ніжка якої із забезпеченням герметичності узгоджена з внутрішнім отвором горловини пляшки, і кріпильну муфту, що має елементи фіксації затвора на оснащеній вінчиком і буртиком горловині пляшки та відривний маркер відкривання затвора, згідно з корисною моделлю, грибоподібна пробка нерухомо з'єднана з муфтою, а муфта має засоби для осьової та обертової фіксації затвора на горловині пляшки, причому у нижній поверхні головки грибоподібної пробки виконано кільцевий паз, у верхній частині муфти виконано узгоджений з ним кільцевий виступ, а оснащений захватним язичком відривний маркер виконаний приєднаним до верхньої частини муфти по кільцевій лінії з ослабленою міцністю, причому на нижньому краї відривного маркера виконано фіксувальну юбку. У переважній формі виконання корисної моделі пробка виконана із спіненої синтетичної смоли для забезпечення герметичності закривання горловини пляшки. Для забезпечення надійного фіксування муфти на пробці на внутрішній поверхні кільцевого виступу муфти виконано множину паралельних осі клиноподібних ребер, а для обертового фіксування муфти на пляшці на внутрішній поверхні відривного маркера виконано множину паралельних осі фіксувальних ребер, розміри і крок розміщення яких узгоджено із виступами на зовнішній поверхні вінчика горловини пляшки. У переважній формі виконання корисної моделі лінія ослабленої міцності виконана у вигляді зони зі зменшеною товщиною матеріалу муфти і/або з використанням тонких перемичок, відокремлених проміжками, зокрема з використанням фіксувальних ребер відривного маркера, а відривний маркер має паралельний осі розривний проміжок, біля якого сформовано захватний язичок. Для забезпечення легкого відгинання фіксувальна юбка з'єднана з нижнім краєм відривного маркера кільцевою зоною зі зменшеною товщиною матеріалу. У переважній формі виконання корисної моделі муфта виконана із еластичного синтетичного матеріалу, переважно контрастного з пробкою кольору, причому на зовнішній поверхні відривного маркера нанесено літерне позначення, а на торцевій і бічній поверхнях головки і на бічній поверхні ніжки пробки виконані зображальні елементи і/або літерні і/або цифрові позначення. Нижче виконання корисної моделі детальніше пояснюється з використанням фігур. На них схематично зображено: Фіг. 1. Горловинний затвор, встановлений на пляшку, осьовий переріз; Фіг. 2. Горловинний затвор, встановлений на пляшку, зовнішній вигляд; Фіг. 3. Грибоподібна пробка, осьовий переріз; Фіг. 4. Грибоподібна пробка, зовнішній вигляд; Фіг. 5. Муфта, осьовий переріз; Фіг. 6. Муфта, зовнішній вигляд; Фіг. 7. Горловина пляшки, осьовий переріз; Фіг. 8. Горловина пляшки, зовнішній вигляд. 1 UA 81007 U 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 1 зображений горловинний затвор, що складається із грибоподібної пробки 1 і кріпильної муфти 2, у складеному стані встановлений на пляшку 3. Горловина пляшки 3 оснащена вінчиком 4, що має на зовнішній поверхні паралельні осі виступи 5, і буртиком 6. Пробка 1 виконана із еластичного матеріалу наприклад такого як спінена синтетична смола. Вона має ніжку 7, діаметр якої таким чином узгоджений з внутрішнім діаметром горловини пляшки, що забезпечується герметичне закупорювання пляшки, а також головку 8, що має більший діаметр і обмежує таким чином глибину входження ніжки 7 пробки в горловину пляшки. Крім цього в нижній частині головки 8 виконано кільцевий паз 9 (фіг. 3), форма якого узгоджена з формою верхньої частини описаної нижче муфти 2 (фіг. 5). Кріпильна муфта 2 призначена для фіксування горловинного затвору на горловині пляшки 3, а також для утримування пробки 1 від осьового і обертового переміщення пробки відносно горловини пляшки. Вона може бути виготовлена із міцного, але водночас і еластичного матеріалу, зокрема із поліетилену. У верхній частині муфти виконано кільцевий виступ 10, форма і розміри якого узгоджені з відповідними параметрами кільцевого пазу 9 пробки. При складанні затвора кільцевий виступ 10 з натягом вставляють у кільцевий паз 9, чим забезпечується міцне з'єднання муфти 2 з пробкою 1. Для усунення можливості обертового переміщення пробки 1 відносно муфти 2 на внутрішній поверхні кільцевого виступу 10 виконано множину паралельних осі клиноподібних ребер 11, які врізаються в тіло пробки 1, збільшуючи міцність з'єднання муфти 2 з пробкою 1. Функцію осьового і обертового фіксування затвора на горловині пляшки виконує нижня частина муфти 2, яка слугує одночасно для індикації відкривання затвора. Для цього вказана нижня частина муфти 2 виконана у формі кільцевого відривного маркера 12, оснащеного захватним язичком 13 (фіг. 2, 6). На нижньому краї відривного маркера 12 виконано фіксувальну юбку 14, орієнтовану в основному вниз із звуженням до осі муфти 2 (фіг. 5). Фіксувальна юбка 14 з'єднана з нижнім краєм відривного маркера 12 кільцевою зоною 15 зі зменшеною товщиною матеріалу, і потовщується до свого зовнішнього краю. На внутрішній поверхні відривного маркера 12 виконано паралельні осі фіксувальні ребра 16, розміри і розміщення яких узгоджені з розмірами і кроком виступів 5 вінчика 4. Відривний маркер 12 з юбкою 14 виконаний як одне ціле з верхньою частиною муфти 2, наприклад методом пресування пластмаси під тиском. Відривний маркер 12 приєднаний до верхньої частини муфти 2 по кільцевій лінії 17 ослабленої міцності, виконаній у вигляді зони зі зменшеною товщиною матеріалу муфти і/або з використанням тонких перемичок, відокремлених проміжками, зокрема з використанням фіксувальних ребер 16 відривного маркера 12. Для забезпечення можливості відривання маркера 12 при відкриванні затвора кільцевий відривний маркер 12 має паралельний осі розривний проміжок 18, біля якого сформовано захватний язичок 13 (фіг. 2). Після виготовлення грибоподібної пробки 1 і муфти 2 горловинний затвор складають шляхом насаджування муфти 2 на ніжку 7 пробки 1. При цьому кільцевий виступ 10 муфти 2 входить у паз 9 пробки 1. За рахунок посадки з натягом, а також наявності ребер 11 на виступі 10 забезпечується осьова і обертова фіксація пробки 1 відносно муфти 2. Одночасно при складанні затвора юбка 14 муфти 2, орієнтована при виготовленні в основному вниз, за рахунок еластичності "вивертається" догори по зоні 15 зменшеної товщини матеріалу, набуваючи в основному вертикального напрямку. При насаджуванні горловинного затвора на горловину пляшки шляхом прикладення осьового зусилля юбка 14, проходячи за рахунок еластичності вінчик 4 горловини, розміщується між вінчиком 4 і буртиком 6 пляшки, зачепившись краєм за нижню опорну поверхню 19 вінчика 4, як показано на фіг. 1. Цим забезпечується надійне осьове фіксування затвора на горловині пляшки. В процесі насаджування затвора на горловину кожен із виступів 5 вінчика затискається між двома сусідніми фіксувальними ребрами 16 на внутрішній поверхні відривного маркера 12. Таким чином забезпечується надійне обертове фіксування затвора на горловині пляшки. При відкриванні затвора до язичка 13 прикладають орієнтоване від розривного проміжку 18 дотичне зусилля. Завдяки відповідному корисній моделі виконанню лінії 17 ослабленої міцності забезпечується достатнє осьове фіксування затвора на пляшці при дії осьового зусилля на пробку відносно пляшки, бо зусилля прикладається до усіх перемичок одночасно і розподіляється між ними, а при вказаному прикладенні зусилля відкривання до язичка 13 маркер 12 легко відривається від верхньої частини муфти, бо зусилля діє на перемички послідовно, починаючи від ближньої до язичка 13. В результаті відривання маркера 12 разом із юбкою 14 горловина повністю вивільняється від нижньої частини муфти 2, наочно демонструючи факт відкривання затвора. Цей факт може бути підкреслений шляхом вибору 2 UA 81007 U 5 комбінації кольорів матеріалів пробки 1 і муфти 2; ці кольори можуть бути як однаковими, так і контрастно різними. Тепер для відкривання пляшки достатньо незначного обертово-осьового зусилля для виймання ніжки 7 пробки 1 із горловини пляшки 3. Додатково слід вказати, що для здійснення інформаційної та/або естетичної функцій на поверхнях головки 8 і ніжки 7 пробки 1, а також відривного маркера 12 можуть бути нанесені зображальні елементи і/або літерні чи цифрові позначення, такі як логотип виробника, назва продукту та інше. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 35 40 1. Горловинний затвор для пляшки, який містить в основному циліндричну грибоподібну пробку, ніжка якої із забезпеченням герметичності узгоджена з внутрішнім отвором горловини пляшки, і кріпильну муфту, що має елементи фіксації затвора на оснащеній вінчиком і буртиком горловині пляшки та відривний маркер відкривання затвора, який відрізняється тим, що грибоподібна пробка (1) нерухомо з'єднана з муфтою (2), а муфта (2) має засоби для осьової та обертової фіксації затвора на горловині пляшки (3), причому у нижній поверхні головки (8) грибоподібної пробки (1) виконано кільцевий паз (9), у верхній частині муфти (2) виконано узгоджений з ним кільцевий виступ (10), а оснащений захватним язичком (13) відривний маркер (12) виконаний приєднаним до верхньої частини муфти (2) по кільцевій лінії (17) з ослабленою міцністю, причому на нижньому краї відривного маркера (12) виконано фіксувальну юбку (14). 2. Горловинний затвор за п. 1, який відрізняється тим, що пробка (1) виконана із спіненої синтетичної смоли. 3. Горловинний затвор за п. 1, який відрізняється тим, що на внутрішній поверхні кільцевого виступу (10) муфти (2) виконано множину паралельних осі клиноподібних ребер (11). 4. Горловинний затвор за п. 1, який відрізняється тим, що на внутрішній поверхні відривного маркера (12) виконано множину паралельних осі фіксувальних ребер (16), розміри і крок розміщення яких узгоджено із виступами (5) на зовнішній поверхні вінчика (4) горловини пляшки (3). 5. Горловинний затвор за п. 1, який відрізняється тим, що лінія (17) ослабленої міцності виконана у вигляді зони зі зменшеною товщиною матеріалу муфти (2) і/або з використанням тонких перемичок, відокремлених проміжками, зокрема з використанням фіксувальних ребер (16) відривного маркера (12). 6. Горловинний затвор за п. 1, який відрізняється тим, що відривний маркер (12) має паралельний осі розривний проміжок (18), біля якого сформовано захватний язичок (13). 7. Горловинний затвор за п. 1, який відрізняється тим, що фіксувальна юбка (14) з'єднана з нижнім краєм відривного маркера (12) кільцевою зоною (15) зі зменшеною товщиною матеріалу. 8. Горловинний затвор за п. 1, який відрізняється тим, що муфта (2) виконана із еластичного синтетичного матеріалу, переважно контрастного з пробкою кольору. 9. Горловинний затвор за п. 1, який відрізняється тим, що на зовнішній поверхні відривного маркера (12) нанесено літерне позначення. 10. Горловинний затвор за п. 1, який відрізняється тим, що на торцевій і бічній поверхнях головки (8) і на бічній поверхні ніжки (7) пробки (1) виконані зображальні елементи і/або літерні і/або цифрові позначення. 3 UA 81007 U 4 UA 81007 U 5 UA 81007 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
