Запобіжний затвор для пляшки

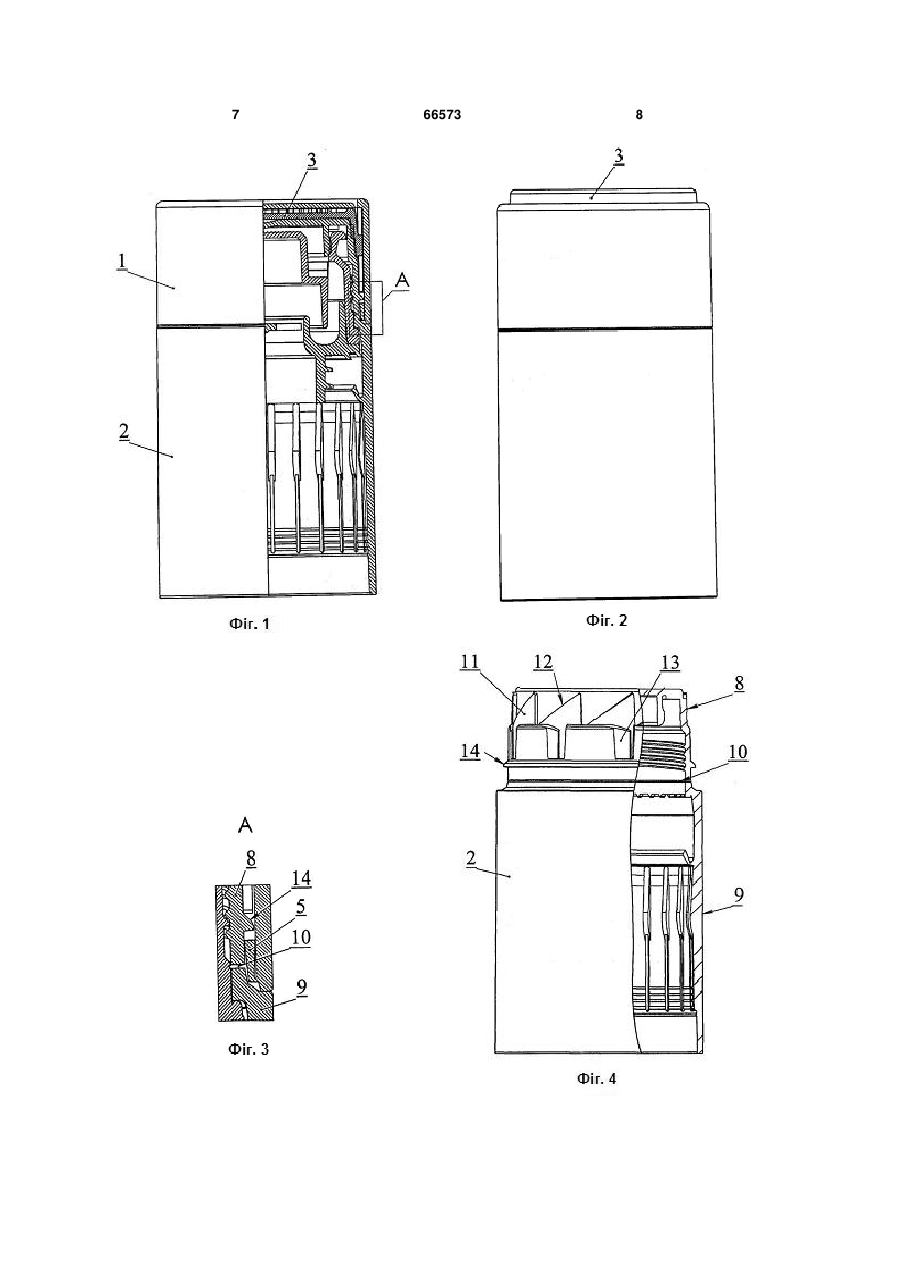

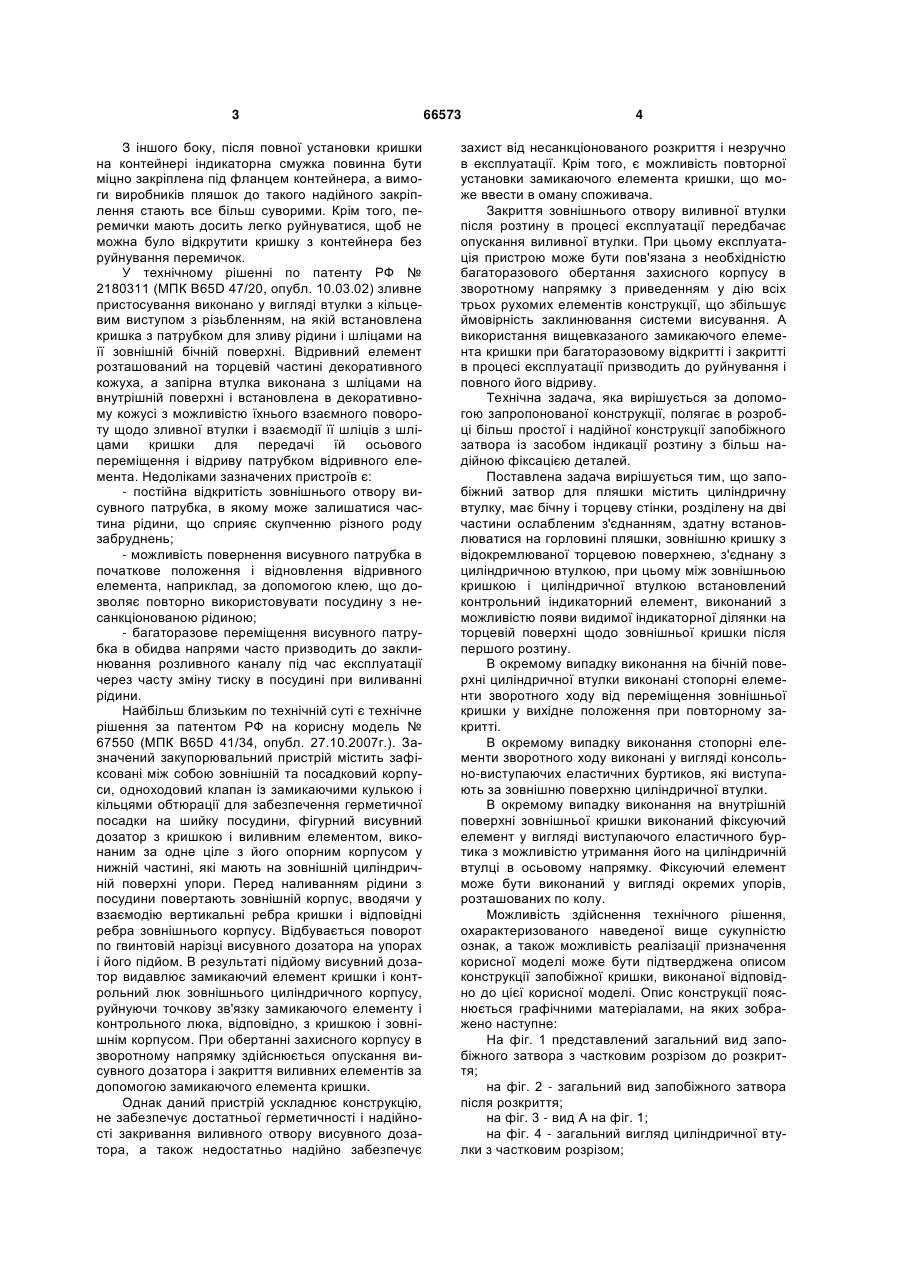

1. Запобіжний затвор для пляшки, що містить циліндрову втулку, що має бічну і торцеву стінки, розділену на дві частини ослабленим з'єднанням, здатну встановлюватися на горловині пляшки, зовнішню кришку з відокремлюваною торцевою поверхнею, сполучену з циліндровою втулкою, який відрізняється тим, що між зовнішньою кришкою і циліндровою втулкою встановлений контрольний індикаторний елемент, виконаний з можливістю появи видимої індикаторної ділянки на торцевій поверхні відносно зовнішньої кришки після першого розтину. 3 З іншого боку, після повної установки кришки на контейнері індикаторна смужка повинна бути міцно закріплена під фланцем контейнера, а вимоги виробників пляшок до такого надійного закріплення стають все більш суворими. Крім того, перемички мають досить легко руйнуватися, щоб не можна було відкрутити кришку з контейнера без руйнування перемичок. У технічному рішенні по патенту РФ № 2180311 (МПК B65D 47/20, опубл. 10.03.02) зливне пристосування виконано у вигляді втулки з кільцевим виступом з різьбленням, на якій встановлена кришка з патрубком для зливу рідини і шліцами на її зовнішній бічній поверхні. Відривний елемент розташований на торцевій частині декоративного кожуха, а запірна втулка виконана з шліцами на внутрішній поверхні і встановлена в декоративному кожусі з можливістю їхнього взаємного повороту щодо зливної втулки і взаємодії її шліців з шліцами кришки для передачі їй осьового переміщення і відриву патрубком відривного елемента. Недоліками зазначених пристроїв є: - постійна відкритість зовнішнього отвору висувного патрубка, в якому може залишатися частина рідини, що сприяє скупченню різного роду забруднень; - можливість повернення висувного патрубка в початкове положення і відновлення відривного елемента, наприклад, за допомогою клею, що дозволяє повторно використовувати посудину з несанкціонованою рідиною; - багаторазове переміщення висувного патрубка в обидва напрями часто призводить до заклинювання розливного каналу під час експлуатації через часту зміну тиску в посудині при виливанні рідини. Найбільш близьким по технічній суті є технічне рішення за патентом РФ на корисну модель № 67550 (МПК B65D 41/34, опубл. 27.10.2007г.). Зазначений закупорювальний пристрій містить зафіксовані між собою зовнішній та посадковий корпуси, одноходовий клапан із замикаючими кулькою і кільцями обтюрації для забезпечення герметичної посадки на шийку посудини, фігурний висувний дозатор з кришкою і виливним елементом, виконаним за одне ціле з його опорним корпусом у нижній частині, які мають на зовнішній циліндричній поверхні упори. Перед наливанням рідини з посудини повертають зовнішній корпус, вводячи у взаємодію вертикальні ребра кришки і відповідні ребра зовнішнього корпусу. Відбувається поворот по гвинтовій нарізці висувного дозатора на упорах і його підйом. В результаті підйому висувний дозатор видавлює замикаючий елемент кришки і контрольний люк зовнішнього циліндричного корпусу, руйнуючи точкову зв'язку замикаючого елементу і контрольного люка, відповідно, з кришкою і зовнішнім корпусом. При обертанні захисного корпусу в зворотному напрямку здійснюється опускання висувного дозатора і закриття виливних елементів за допомогою замикаючого елемента кришки. Однак даний пристрій ускладнює конструкцію, не забезпечує достатньої герметичності і надійності закривання виливного отвору висувного дозатора, а також недостатньо надійно забезпечує 66573 4 захист від несанкціонованого розкриття і незручно в експлуатації. Крім того, є можливість повторної установки замикаючого елемента кришки, що може ввести в оману споживача. Закриття зовнішнього отвору виливної втулки після розтину в процесі експлуатації передбачає опускання виливної втулки. При цьому експлуатація пристрою може бути пов'язана з необхідністю багаторазового обертання захисного корпусу в зворотному напрямку з приведенням у дію всіх трьох рухомих елементів конструкції, що збільшує ймовірність заклинювання системи висування. А використання вищевказаного замикаючого елемента кришки при багаторазовому відкритті і закритті в процесі експлуатації призводить до руйнування і повного його відриву. Технічна задача, яка вирішується за допомогою запропонованої конструкції, полягає в розробці більш простої і надійної конструкції запобіжного затвора із засобом індикації розтину з більш надійною фіксацією деталей. Поставлена задача вирішується тим, що запобіжний затвор для пляшки містить циліндричну втулку, має бічну і торцеву стінки, розділену на дві частини ослабленим з'єднанням, здатну встановлюватися на горловині пляшки, зовнішню кришку з відокремлюваної торцевою поверхнею, з'єднану з циліндричною втулкою, при цьому між зовнішньою кришкою і циліндричної втулкою встановлений контрольний індикаторний елемент, виконаний з можливістю появи видимої індикаторної ділянки на торцевій поверхні щодо зовнішньої кришки після першого розтину. В окремому випадку виконання на бічній поверхні циліндричної втулки виконані стопорні елементи зворотного ходу від переміщення зовнішньої кришки у вихідне положення при повторному закритті. В окремому випадку виконання стопорні елементи зворотного ходу виконані у вигляді консольно-виступаючих еластичних буртиков, які виступають за зовнішню поверхню циліндричної втулки. В окремому випадку виконання на внутрішній поверхні зовнішньої кришки виконаний фіксуючий елемент у вигляді виступаючого еластичного буртика з можливістю утримання його на циліндричній втулці в осьовому напрямку. Фіксуючий елемент може бути виконаний у вигляді окремих упорів, розташованих по колу. Можливість здійснення технічного рішення, охарактеризованого наведеної вище сукупністю ознак, а також можливість реалізації призначення корисної моделі може бути підтверджена описом конструкції запобіжної кришки, виконаної відповідно до цієї корисної моделі. Опис конструкції пояснюється графічними матеріалами, на яких зображено наступне: На фіг. 1 представлений загальний вид запобіжного затвора з частковим розрізом до розкриття; на фіг. 2 - загальний вид запобіжного затвора після розкриття; на фіг. 3 - вид А на фіг. 1; на фіг. 4 - загальний вигляд циліндричної втулки з частковим розрізом; 5 на фіг. 5 - контрольний індикаторний елемент; на фіг. 6 - зовнішня кришка з частковим розрізом. Зовнішня кришка 1 встановлена за допомогою механічного з'єднання на циліндричній втулці 2. На внутрішній поверхні зовнішньої кришки 1 виконані ребра 4, а також фіксуючий елемент, виконаний у вигляді виступаючого еластичного буртика 5, а на торцевій поверхні виконаний відокремлюваний елемент 6 з ослабленими перемичками 7. Зазначений фіксуючий елемент може бути виконаний у вигляді окремих упорів, розташованих по колу. Циліндрична втулка 2 складається з верхньої частини 8, виконаної у вигляді знімного ковпачка, і нижньої частини 9, виконаної з елементами фіксації на горловині пляшки. Між верхньою 8 і нижньої 9 частинами циліндричної втулки 2 виконано ослаблене з'єднання 10. На зовнішній поверхні верхньої частини 8 втулки 2 виконані зуби 11 з напрямними поверхнями 12. На бічній поверхні циліндричної втулки 2 виконані стопорні елементи зворотного ходу від переміщення зовнішньої кришки 1 у вихідне положення при повторному закритті, виконані у вигляді консольно-виступаючих еластичних буртиков 13, виступаючих за зовнішню поверхню циліндричної втулки. На зовнішній поверхні верхньої частини 8 є фіксуючий елемент у вигляді кільцевого буртика 14, взаємодіє з буртиком 5 зовнішньої кришки 2 для фіксації в осьовому напрямку. Між зовнішньою кришкою 1 і циліндричною втулкою 2 розміщений індикаторний елемент 3, на внутрішній поверхні якого виконані зуби 15, взаємодіючі із зубами 11 циліндричної втулки 2, а на зовнішній поверхні виконані ребра 16 з утворенням пазів 17, які взаємодіють з ребрами 4 зовнішньої кришки 1, утворюючи при цьому засіб осьового переміщення та блокування контрольного індикаторного елемента 3 щодо циліндричної втулки 2 і зовнішньої кришки 1. А ослаблене з'єднання 10 виключає їх одночасне обертання в початковій стадії і розтину. Контрольний індикаторний елемент 3 може бути виконаний з матеріалу, що відрізняється по колірних або інших характеристиках від зовнішньої кришки 1. На торцеву поверхню контрольного індикаторного елемента 3 можуть бути нанесені написи, декоративні елементи, логотип компанії. Крім того, торцева поверхня контрольного індикаторного елемента 3 може бути виконана наскрізною або прозорою, що відкриває торцеву поверхню циліндричної втулки 2, на якій можуть бути нанесені написи, логотипи. 66573 6 Зовнішня кришка 1 зафіксована в осьовому напрямі на циліндровій втулці 2 за допомогою кільцевого буртика 14, що взаємодіє з еластичним буртиком 5 зовнішньої кришки 2. Запобіжний затвор збирається зі всіма частинами як один блок і може містити у внутрішній частині виливні елементи звичайного типа, а також елемент ущільнювача, що встановлюється усередині горловини пляшки. Пристрій працює таким чином. При першому розтині запобіжного затвора шляхом повороту зовнішньої кришки 1 у напрямі відгвинчування передається момент, що крутить, від ребер 4 до ребер 16 індикаторного елемента 3, які входять в пази 17, при цьому індикаторний елемент переміщається вгору і видавлює відокремлюваний елемент 6, руйнуючи ослаблені перемички 7. Одночасно починається осьове переміщення індикаторного елемента 3 по направляючій поверхні 12. Зуби 11 циліндрової втулки 2 і зуби 15 індикаторного елемента 3 ніколи не виходять із зачеплення, оскільки рух індикаторного елемента 3 обмежується торцевою поверхнею кришки 1. При цьому кришка 1 стримується на циліндровій втулці 2 еластичним буртиком 5 в осьовому напрямі. При продовженні розтину відбувається одночасне блокування зовнішньої кришки 1, циліндрової втулки 2 і індикаторного елемента 3, що дозволяє обертатися їм разом надалі. При цьому відбувається руйнування ослабленого з'єднання 10. При подальшому обертанні всі три деталі переміщаються у бік розтину, як один блок. Пристрій вважається відкритим, віддаляється відокремлюваний елемент 6 з торцевої поверхні кришки 1 по ослаблених перемичках 7, індикаторний елемент 3 висувається на деяку відстань відносно зовнішньої кришки 1, що створює додаткову візуальну індикацію розтину. Неможливість повернення індикаторного елемента 3 у вихідне положення забезпечується наявністю стопорного елемента зворотного ходу у вигляді еластичних буртиків 13, в яких жорстко упираються ребра 4 кришки 1 і не дають можливості зворотного обертання відносно верхньої частини 8 кришок 1. Пропоноване технічне рішення спрощує конструкцію запобіжного затвора, забезпечує надійну фіксацію деталей при збереженні високої міри захисту напоїв від несанкціонованого розтину за рахунок виконання додаткових ознак індикації розтину. 7 66573 8 9 Комп’ютерна верстка Л.Литвиненко 66573 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
