Система стабілізації температури в приміщенні

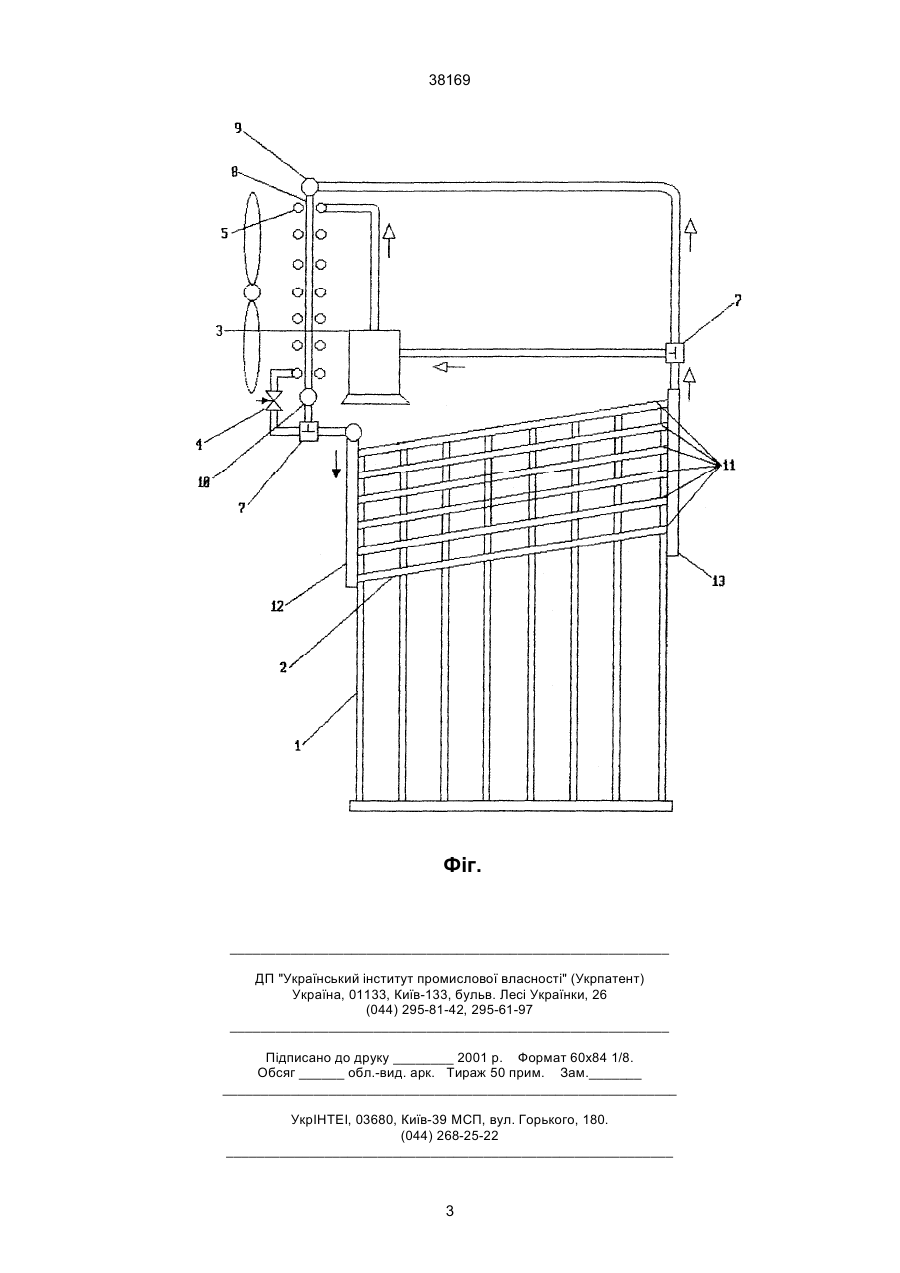

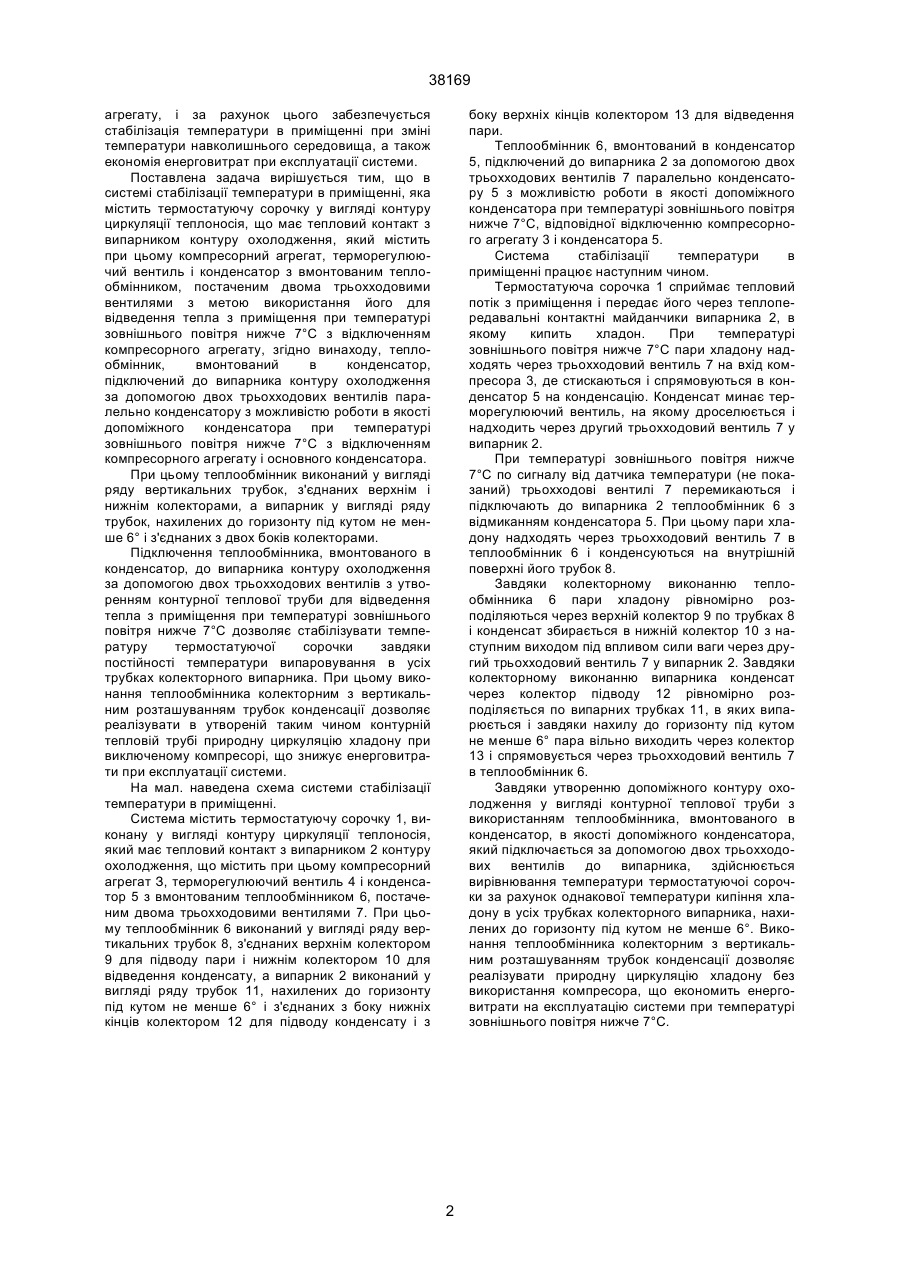

1. Система стабілізації температури в приміщенні, що містить термостатуючу сорочку у вигляді контуру циркуляції теплоносія, який має тепловий контакт з випарником контуру охолодження, що включає при цьому компресорний агрегат, терморегулюючий вентиль і конденсатор з вмонтованим теплообмінником, постаченим двома трьохходовими вентилями, яка відрізняється 38169 агрегату, і за рахунок цього забезпечується стабілізація температури в приміщенні при зміні температури навколишнього середовища, а також економія енерговитрат при експлуатації системи. Поставлена задача вирішується тим, що в системі стабілізації температури в приміщенні, яка містить термостатуючу сорочку у вигляді контуру циркуляції теплоносія, що має тепловий контакт з випарником контуру охолодження, який містить при цьому компресорний агрегат, терморегулюючий вентиль і конденсатор з вмонтованим теплообмінником, постаченим двома трьохходовими вентилями з метою використання його для відведення тепла з приміщення при температурі зовнішнього повітря нижче 7°С з відключенням компресорного агрегату, згідно винаходу, теплообмінник, вмонтований в конденсатор, підключений до випарника контуру охолодження за допомогою двох трьохходових вентилів паралельно конденсатору з можливістю роботи в якості допоміжного конденсатора при температурі зовнішнього повітря нижче 7°С з відключенням компресорного агрегату і основного конденсатора. При цьому теплообмінник виконаний у вигляді ряду вертикальних трубок, з'єднаних верхнім і нижнім колекторами, а випарник у вигляді ряду трубок, нахилених до горизонту під кутом не менше 6° і з'єднаних з двох боків колекторами. Підключення теплообмінника, вмонтованого в конденсатор, до випарника контуру охолодження за допомогою двох трьохходових вентилів з утворенням контурної теплової труби для відведення тепла з приміщення при температурі зовнішнього повітря нижче 7°С дозволяє стабілізувати температуру термостатуючої сорочки завдяки постійності температури випаровування в усіх трубках колекторного випарника. При цьому виконання теплообмінника колекторним з вертикальним розташуванням трубок конденсації дозволяє реалізувати в утвореній таким чином контурній тепловій трубі природну циркуляцію хладону при виключеному компресорі, що знижує енерговитрати при експлуатації системи. На мал. наведена схема системи стабілізації температури в приміщенні. Система містить термостатуючу сорочку 1, виконану у вигляді контуру циркуляції теплоносія, який має тепловий контакт з випарником 2 контуру охолодження, що містить при цьому компресорний агрегат З, терморегулюючий вентиль 4 і конденсатор 5 з вмонтованим теплообмінником 6, постаченим двома трьохходовими вентилями 7. При цьому теплообмінник 6 виконаний у вигляді ряду вертикальних трубок 8, з'єднаних верхнім колектором 9 для підводу пари і нижнім колектором 10 для відведення конденсату, а випарник 2 виконаний у вигляді ряду трубок 11, нахилених до горизонту під кутом не менше 6° і з'єднаних з боку нижніх кінців колектором 12 для підводу конденсату і з боку верхніх кінців колектором 13 для відведення пари. Теплообмінник 6, вмонтований в конденсатор 5, підключений до випарника 2 за допомогою двох трьохходових вентилів 7 паралельно конденсатору 5 з можливістю роботи в якості допоміжного конденсатора при температурі зовнішнього повітря нижче 7°С, відповідної відключенню компресорного агрегату 3 і конденсатора 5. Система стабілізації температури в приміщенні працює наступним чином. Термостатуюча сорочка 1 сприймає тепловий потік з приміщення і передає його через теплопередавальні контактні майданчики випарника 2, в якому кипить хладон. При температурі зовнішнього повітря нижче 7°С пари хладону надходять через трьохходовий вентиль 7 на вхід компресора 3, де стискаються і спрямовуються в конденсатор 5 на конденсацію. Конденсат минає терморегулюючий вентиль, на якому дроселюється і надходить через другий трьохходовий вентиль 7 у випарник 2. При температурі зовнішнього повітря нижче 7°С по сигналу від датчика температури (не показаний) трьохходові вентилі 7 перемикаються і підключають до випарника 2 теплообмінник 6 з відмиканням конденсатора 5. При цьому пари хладону надходять через трьохходовий вентиль 7 в теплообмінник 6 і конденсуються на внутрішній поверхні його трубок 8. Завдяки колекторному виконанню теплообмінника 6 пари хладону рівномірно розподіляються через верхній колектор 9 по трубках 8 і конденсат збирається в нижній колектор 10 знаступним виходом під впливом сили ваги через другий трьохходовий вентиль 7 у випарник 2. Завдяки колекторному виконанню випарника конденсат через колектор підводу 12 рівномірно розподіляється по випарних трубках 11, в яких випарюється і завдяки нахилу до горизонту під кутом не менше 6° пара вільно виходить через колектор 13 і спрямовується через трьохходовий вентиль 7 в теплообмінник 6. Завдяки утворенню допоміжного контуру охолодження у вигляді контурної теплової труби з використанням теплообмінника, вмонтованого в конденсатор, в якості допоміжного конденсатора, який підключається за допомогою двох трьохходових вентилів до випарника, здійснюється вирівнювання температури термостатуючоі сорочки за рахунок однакової температури кипіння хладону в усіх трубках колекторного випарника, нахилених до горизонту під кутом не менше 6°. Виконання теплообмінника колекторним з вертикальним розташуванням трубок конденсації дозволяє реалізувати природну циркуляцію хладону без використання компресора, що економить енерговитрати на експлуатацію системи при температурі зовнішнього повітря нижче 7°С. 2 38169 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
