Універсальна ґрунтообробна машина

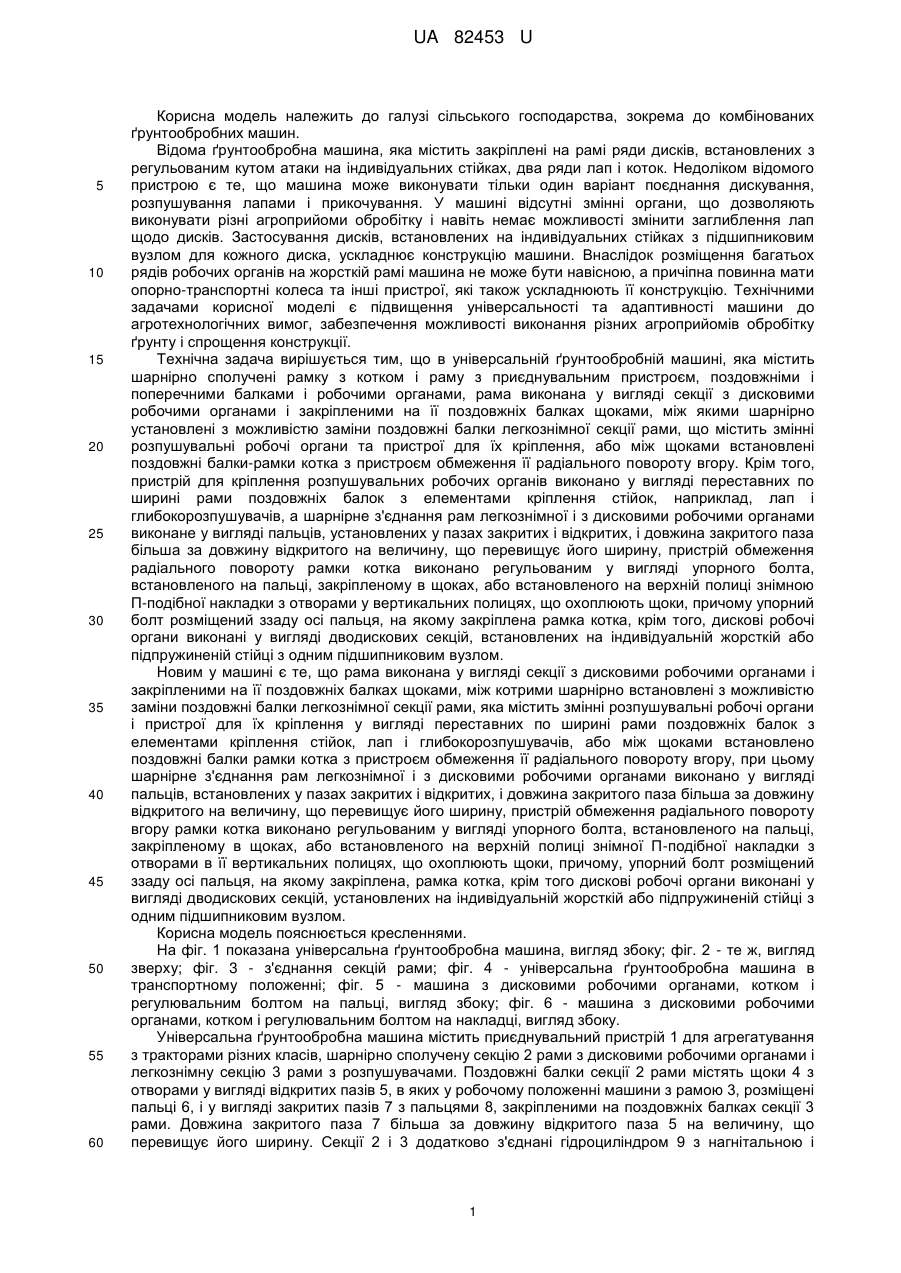

Реферат: UA 82453 U UA 82453 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільського господарства, зокрема до комбінованих ґрунтообробних машин. Відома ґрунтообробна машина, яка містить закріплені на рамі ряди дисків, встановлених з регульованим кутом атаки на індивідуальних стійках, два ряди лап і коток. Недоліком відомого пристрою є те, що машина може виконувати тільки один варіант поєднання дискування, розпушування лапами і прикочування. У машині відсутні змінні органи, що дозволяють виконувати різні агроприйоми обробітку і навіть немає можливості змінити заглиблення лап щодо дисків. Застосування дисків, встановлених на індивідуальних стійках з підшипниковим вузлом для кожного диска, ускладнює конструкцію машини. Внаслідок розміщення багатьох рядів робочих органів на жорсткій рамі машина не може бути навісною, а причіпна повинна мати опорно-транспортні колеса та інші пристрої, які також ускладнюють її конструкцію. Технічними задачами корисної моделі є підвищення універсальності та адаптивності машини до агротехнологічних вимог, забезпечення можливості виконання різних агроприйомів обробітку ґрунту і спрощення конструкції. Технічна задача вирішується тим, що в універсальній ґрунтообробній машині, яка містить шарнірно сполучені рамку з котком і раму з приєднувальним пристроєм, поздовжніми і поперечними балками і робочими органами, рама виконана у вигляді секції з дисковими робочими органами і закріпленими на її поздовжніх балках щоками, між якими шарнірно установлені з можливістю заміни поздовжні балки легкознімної секції рами, що містить змінні розпушувальні робочі органи та пристрої для їх кріплення, або між щоками встановлені поздовжні балки-рамки котка з пристроєм обмеження її радіального повороту вгору. Крім того, пристрій для кріплення розпушувальних робочих органів виконано у вигляді переставних по ширині рами поздовжніх балок з елементами кріплення стійок, наприклад, лап і глибокорозпушувачів, а шарнірне з'єднання рам легкознімної і з дисковими робочими органами виконане у вигляді пальців, установлених у пазах закритих і відкритих, і довжина закритого паза більша за довжину відкритого на величину, що перевищує його ширину, пристрій обмеження радіального повороту рамки котка виконано регульованим у вигляді упорного болта, встановленого на пальці, закріпленому в щоках, або встановленого на верхній полиці знімною П-подібної накладки з отворами у вертикальних полицях, що охоплюють щоки, причому упорний болт розміщений ззаду осі пальця, на якому закріплена рамка котка, крім того, дискові робочі органи виконані у вигляді дводискових секцій, встановлених на індивідуальній жорсткій або підпружиненій стійці з одним підшипниковим вузлом. Новим у машині є те, що рама виконана у вигляді секції з дисковими робочими органами і закріпленими на її поздовжніх балках щоками, між котрими шарнірно встановлені з можливістю заміни поздовжні балки легкознімної секції рами, яка містить змінні розпушувальні робочі органи і пристрої для їх кріплення у вигляді переставних по ширині рами поздовжніх балок з елементами кріплення стійок, лап і глибокорозпушувачів, або між щоками встановлено поздовжні балки рамки котка з пристроєм обмеження її радіального повороту вгору, при цьому шарнірне з'єднання рам легкознімної і з дисковими робочими органами виконано у вигляді пальців, встановлених у пазах закритих і відкритих, і довжина закритого паза більша за довжину відкритого на величину, що перевищує його ширину, пристрій обмеження радіального повороту вгору рамки котка виконано регульованим у вигляді упорного болта, встановленого на пальці, закріпленому в щоках, або встановленого на верхній полиці знімної П-подібної накладки з отворами в її вертикальних полицях, що охоплюють щоки, причому, упорний болт розміщений ззаду осі пальця, на якому закріплена, рамка котка, крім того дискові робочі органи виконані у вигляді дводискових секцій, установлених на індивідуальній жорсткій або підпружиненій стійці з одним підшипниковим вузлом. Корисна модель пояснюється кресленнями. На фіг. 1 показана універсальна ґрунтообробна машина, вигляд збоку; фіг. 2 - те ж, вигляд зверху; фіг. 3 - з'єднання секцій рами; фіг. 4 - універсальна ґрунтообробна машина в транспортному положенні; фіг. 5 - машина з дисковими робочими органами, котком і регулювальним болтом на пальці, вигляд збоку; фіг. 6 - машина з дисковими робочими органами, котком і регулювальним болтом на накладці, вигляд збоку. Універсальна ґрунтообробна машина містить приєднувальний пристрій 1 для агрегатування з тракторами різних класів, шарнірно сполучену секцію 2 рами з дисковими робочими органами і легкознімну секцію 3 рами з розпушувачами. Поздовжні балки секції 2 рами містять щоки 4 з отворами у вигляді відкритих пазів 5, в яких у робочому положенні машини з рамою 3, розміщені пальці 6, і у вигляді закритих пазів 7 з пальцями 8, закріпленими на поздовжніх балках секції 3 рами. Довжина закритого паза 7 більша за довжину відкритого паза 5 на величину, що перевищує його ширину. Секції 2 і 3 додатково з'єднані гідроциліндром 9 з нагнітальною і 1 UA 82453 U 5 10 15 20 25 30 35 40 45 50 55 зливною магістралями. На секції 2 рами встановлені два ряди дводискових секцій правих 10 і лівих 11. На секції 3 рами закріплені пристрої 12, для кріплення ряду стійок глибокорозпушувачів 13 з лапами або долотами 14 і двох рядів лап 15 зі стійками 16, На машині може бути встановлений ряд глибокорозпушувачів і ряд лап. Пристрої 12 для їх кріплення закріплені хомутами на поперечних балках секції 3 рами і виконані у вигляді переставних по ширині рами поздовжніх балок з отворами для встановлення кріпильних елементів змінних розпушувальних робочих органів. Їх міжсліддя (інтервал між ними) регулюється 4 переміщенням пристроїв 12 уздовж поперечних балок секції 3 рами. Верхня частина стійок 13 і 16 містить ряд отворів для регулювання висоти їх кріплення і заглиблення лап відносно дискових секцій. Секція 3 рами шарнірно сполучена з поздовжніми балками рамки 17 котка 18, виконаного у вигляді барабана, цапфи якого встановлені в підшипникових вузлах 19, закріплених на рамці 17. Регулювальний болт 20 під час роботи обмежує підйом котка 18 і заглиблення машини, а кронштейн 21 - його опускання вниз в транспортному положенні машини. Від'єднавши секцію 3 рами, замість її балок в щоках 4 з допомогою пальців 22 і 23 з регулювальним болтом 24 можуть бути закріплені поздовжні балки рамки 17. При цьому пальці 22 встановлені в співвісно розміщені отвори щік 4 і рамки 17. Кожна із дводискових секцій 10 та 11 містить поворотну стійку 25, закріплену на корпусі підшипникового вузла 26 з валом 27, на якому встановлені диски 28 і 29. На стійці 25 закріплений поводок 30, шарнірно з'єднаний з тягою 31, сполученою з талрепом 32, за допомогою якого тяга переміщається і повертає ряд стійок 25 з дисками і змінює кут атаки секцій. Поворотні стійки 25 дискових секцій можуть бути підпружиненими або жорсткими. Як варіант, для з'єднання рамки 17 котка з секцією рами 2 можуть бути використані знімні накладки 33 з регулювальним болтом 24, розміщеним на їх верхній полиці позаду пальця 22, встановленого в суміщені отвори щік 4 рамки 17 і знімної накладки 33. Глибину обробітку дисками регулюють болтом 24, який обмежує поворот рамки 17 з котком вгору не вище її горизонтального положення. При цьому коток обмежує заглиблення дискових секцій. Опускання котка 18 вниз (поворот вниз його рамки 17) обмежує планка, приварена зверху до передньої частини щік 4, або передня частина накладки 33, в яку у транспортному положенні машини впирається передній кінець рамки 17. Після від'єднання секції 3 рами шток гідроциліндра 9 необхідно перемістити в його корпус, а гідроциліндр з гідросистемою можна демонтувати. Під час переведення агрегату з секціями рам 2 і 3 з робочого положення в транспортне його вглиблюють за допомогою навісного пристрою трактора, потім гідроциліндром 9 переміщують вперед раму 3 до виходу пальця 6 з відкритого паза 5. При цьому палець 8, переміщаючись вперед разом з рамою 3, упреться в передні ребра пазів 7. Їх довжина l2 більша за довжину l1 пазів 5 на величину, що перевищує їх ширину s: l2 > l1+s. Потім рама 3 під дією гідроциліндра 9 повернеться на пальцях 8 і підніметься в транспортне положення. Коток 19 з рамкою 17 опуститься до її упору в кронштейни 21. При цьому центр мас піднятої рами 3 з розпушувачами і котком 18 розташується попереду пальця 8, що забезпечить її стійке положення, що не вимагає її фіксації і виходу оператора з кабіни енергозасобу. Переведення в транспортне та робоче положення машини без секції 3 здійснюється навісним пристроєм трактора. Під час переведення з транспортного положення в робоче машину з секцією 3 опускають до опорної поверхні, але утримують в навісному положенні, що виключає контакт лап або опущеного котка 18 з цією поверхнею. Гідроциліндром 9 на пальці 8 повертають секцію 3 рами з лапами і котком 18. При досягненні секцією 3 рами положення паралельного секції 2 рами пальці 6 упруться у верхні ребра щік 4. Потім під дією гідроциліндра 9 секція 3 зміститься назад до упору пальців 8 у задню частину ребер паза 7. Після цього агрегат можна опускати на опорну поверхню, на ґрунт; паралельність рам не порушиться. Машина працює таким чином. Перед початком роботи машини за допомогою талрепа 26 і тяг 25 встановлюють необхідний кут атаки дискових секцій 10 і 11, за допомогою болтів 20 регулюють їх заглиблення, а глибину обробітку розпушувачами - зміною висоти кріплення їх стійок 13 і 16 у пристроях 12. На початку руху під час контакту котка 18 з ґрунтом його рамка 17 повернеться вгору і назад. Під дією тягового опору під час роботи рама 3 залишається в зміщеному назад положенні, її фіксація не потрібна. Гідроциліндр 9 встановлюють у положення "нейтрально". Під час роботи під дією реакції ґрунту пальці 6 і 8 утримуються в задньому положенні пазів 5 і 7, і рами 2 і 3 з'єднані жорстко. Дискові секції 10 і 11 подрібнюють рослинні залишки і кришать верхній шар ґрунту, розпушувачі обробляють нижчий шар, котки 17 вирівнюють і ущільнюють розпушений шар. Під час роботи без лап дискові секції 10 і 11 подрібнюють рослинні залишки і кришать верхній шар ґрунту, а котки 17 вирівнюють і ущільнюють розпушений шар. 2 UA 82453 U 5 Таким чином, машина може виконувати дискування верхнього шару з прикочуванням або пошаровий обробіток, включаючи глибоке розущільнення ґрунту і при цьому агрегатуватися з тракторами різних тягових класів. Використані джерела інформації: [1] - Проспект: агрегат АКСО-4 (ЗАО "Апшеронский завод" Лессельмаш). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 1. Універсальна ґрунтообробна машина, яка містить шарнірно сполучені рамку з котком і раму з приєднувальним пристроєм, поздовжніми і поперечними балками і робочими органами, яка відрізняється тим, що рама виконана у вигляді секції з дисковими робочими органами і закріпленими на її поздовжніх балках щоками з співвісними отворами і встановленими в них пальцями, на яких з можливістю заміни закріплені поздовжні балки легкознімної секції рами з розпушувальними робочими органами і пристроями для їх кріплення або поздовжні балки рамки котка з пристроєм обмеження її радіального повороту вгору. 2. Універсальна ґрунтообробна машина за п. 1, яка відрізняється тим, що пристрій для кріплення розпушувальних робочих органів виконано у вигляді переставних по ширині рами поздовжніх балок з елементами кріплення стійок різних робочих органів, наприклад лап і глибокорозпушувачів. 3. Універсальна ґрунтообробна машина за п. 1, яка відрізняється тим, що пристрій обмеження радіального повороту рамки котка виконано регульованим у вигляді упорного болта, розміщеного ззаду осі пальця, на якому закріплена рамка котка і встановленого на пальці, закріпленому в щоках, або установленого на верхній полиці знімної накладки з отворами в її вертикальних полицях, що охоплюють щоки. 4. Універсальна ґрунтообробна машина за п. 1, яка відрізняється тим, що отвори шарнірного з'єднання рами з дисковими робочими органами і легкознімної рами виконані у вигляді відкритого і закритого пазів, при цьому довжина закритого паза більша за довжину відкритого на величину, що перевищує його ширину. 5. Універсальна ґрунтообробна машина за п. 1, яка відрізняється тим, що дискові робочі органи виконані у вигляді дводискових секцій з однією жорсткою або підпружиненою стійкою. 3 UA 82453 U 4 UA 82453 U 5 UA 82453 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
